1
GTD UTD
2
Hipótesis Aplica a ondas planas –Obstáculos mayores a Lambda –Objetos en campo lejano –No se obtiene datos de impedancia
3

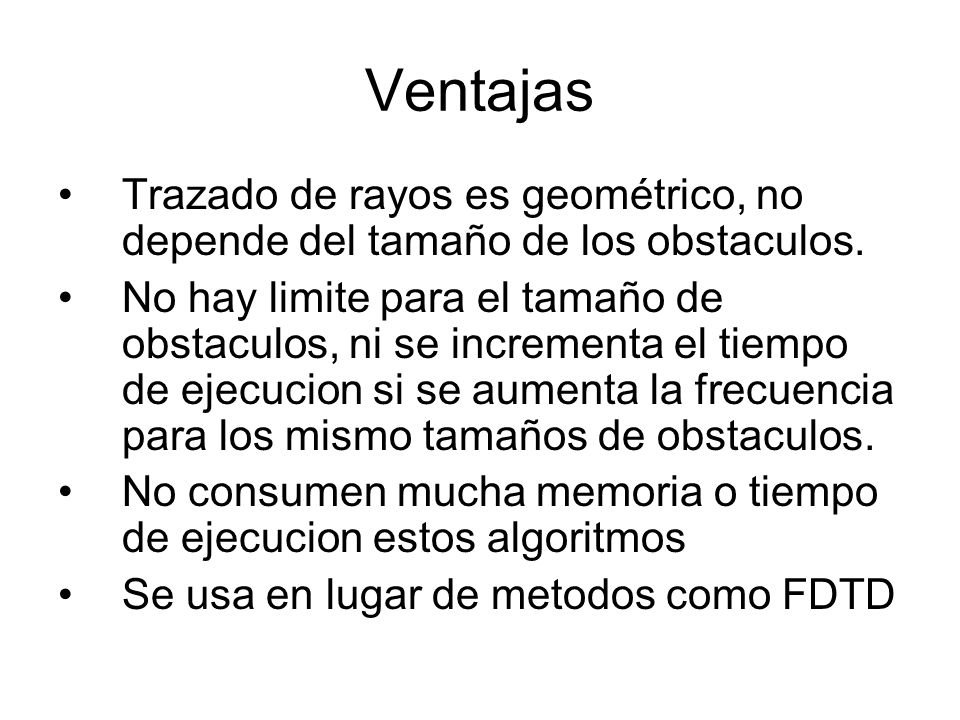

Ventajas Trazado de rayos es geométrico, no depende del tamaño de los obstaculos. No hay limite para el tamaño de obstaculos, ni se incrementa el tiempo de ejecucion si se aumenta la frecuencia para los mismo tamaños de obstaculos. No consumen mucha memoria o tiempo de ejecucion estos algoritmos Se usa en lugar de metodos como FDTD
4

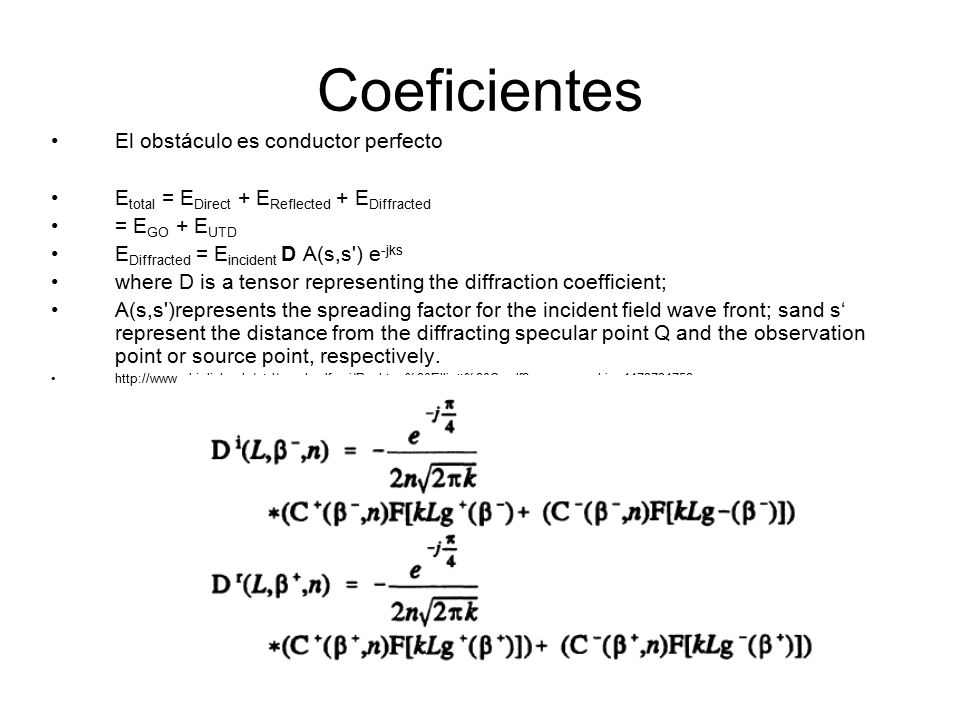

Coeficientes El obstáculo es conductor perfecto E total = E Direct + E Reflected + E Diffracted = E GO + E UTD E Diffracted = E incident D A(s,s') e -jks where D is a tensor representing the diffraction coefficient; A(s,s')represents the spreading factor for the incident field wave front; sand s‘ represent the distance from the diffracting specular point Q and the observation point or source point, respectively. http://www.ohiolink.edu/etd/send-pdf.cgi/Rushton%20Elliott%20C.pdf?acc_num=ohiou1178731752
5

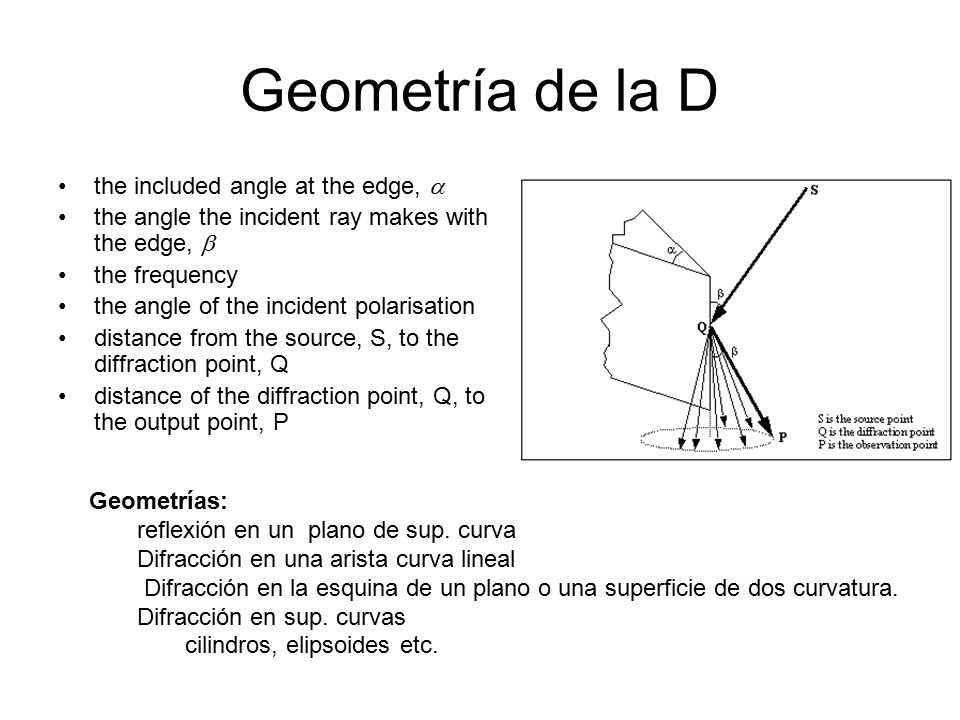

Geometría de la D the included angle at the edge, the angle the incident ray makes with the edge, the frequency the angle of the incident polarisation distance from the source, S, to the diffraction point, Q distance of the diffraction point, Q, to the output point, P Geometrías: reflexión en un plano de sup. curva Difracción en una arista curva lineal Difracción en la esquina de un plano o una superficie de dos curvatura. Difracción en sup. curvas cilindros, elipsoides etc.
6

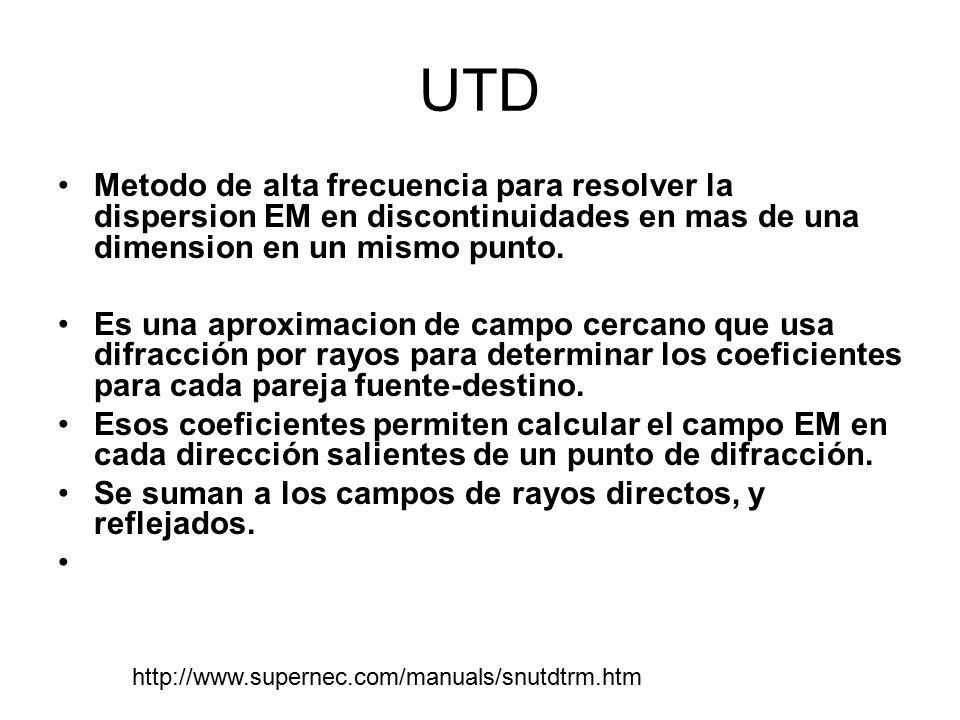

UTD Metodo de alta frecuencia para resolver la dispersion EM en discontinuidades en mas de una dimension en un mismo punto. Es una aproximacion de campo cercano que usa difracción por rayos para determinar los coeficientes para cada pareja fuente-destino. Esos coeficientes permiten calcular el campo EM en cada dirección salientes de un punto de difracción. Se suman a los campos de rayos directos, y reflejados. http://www.supernec.com/manuals/snutdtrm.htm
