1 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR PRACTICA 11 – CIRCUITOS ELECTRÓNICOS ESPECIALIDAD EN INFORMATICA, ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES 2011

2 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR ELECTRONICA La electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo microscópico de los electrones u otras partículas cargadas eléctricamente.

3 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR Propósito de las practicas de electrónica: Acercarse un poco a la comprensión del funcionamiento básico de circuitos electrónicos y solucionar algunos problemas al respecto que pueden darse en diferentes situaciones en la especialidad. Actividades: (Presente su trabajo muy bien organizado en hojas cuadriculadas) 1. Desarrolle el taller de falso o verdadero sobre componentes electrónicos. (El archivo se encuentre en la página Web – Taller No. 6 Componentes Electrónicos). 2. Realice las practicas propuestas en la tabla 1 de esta presentación, y a su vez responda el cuestionario de estas practicas que está en el archivo de texto anexo con esta presentación. 3. Descubra en la sopa de letras los componentes de electrónica propuestos. (Guía entregada por el docente). 4. Responda el crucigrama asociado con estos componentes. (Guía entregada por el docente).

4 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR Prácticas Talleres 1. LED indicador de corriente. (Imagen 2) 1. Componentes electrónicos (Falso o Verdadero). 2. Control de brillo del led. (Imagen 2) 2. Cuestionario sobre practicas de electrónica. 3. LED Activado por luz.. (Imagen 2) 3. Sopa de letras componentes electrónico. 4. Almacenamiento de electrones. (Imagen 3) 4. Crucigrama de electrónica. 5. Interruptor electrónico. (Imagen 3) 6. Proyecto: Luces Intermitentes. (Imagen 4) Sustente los talleres y Desempeños TABLA 01. Desempeños y Talleres ______________________________ Andrés Felipe Ramírez Castellanos. Docente Tecnología e Informática

5 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR SIMULADOR DE CIRCUITOS ELECTRICOS Fuente de Voltaje (pilas) Interruptor Bombillas Borrador Imagen 1. Emplee este simulador de circuitos eléctricos y electrónicos para realizar los desempeños correspondientes.

6 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR

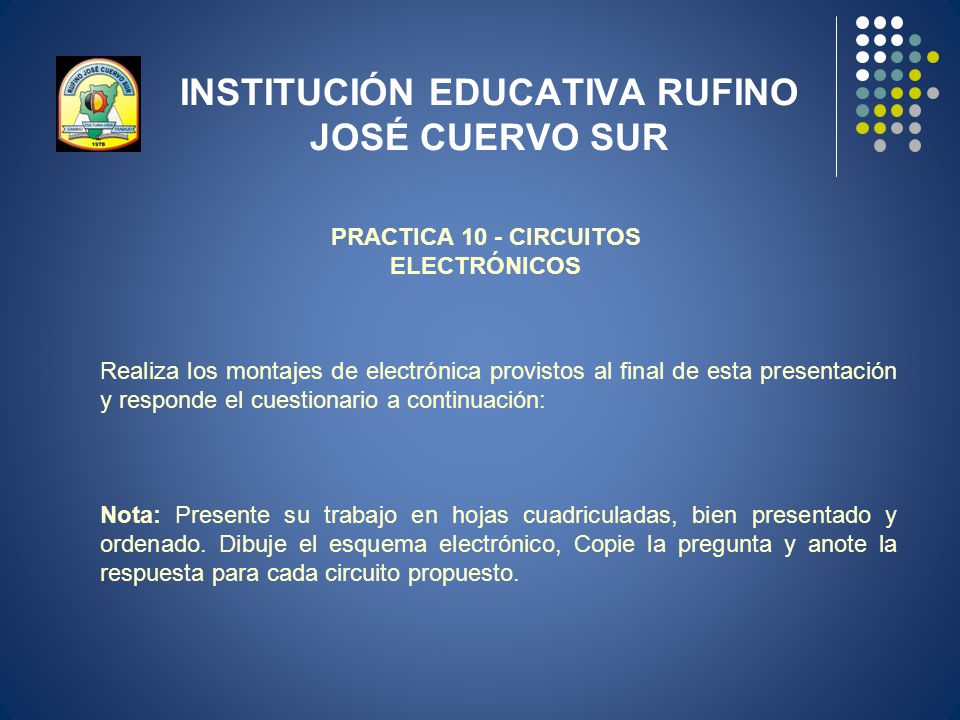

INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR PRACTICA 10 - CIRCUITOS ELECTRÓNICOS Realiza los montajes de electrónica provistos al final de esta presentación y responde el cuestionario a continuación: Nota: Presente su trabajo en hojas cuadriculadas, bien presentado y ordenado. Dibuje el esquema electrónico, Copie la pregunta y anote la respuesta para cada circuito propuesto.

7 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR 1. Led Indicador de Corriente. a. Elabora el esquema eléctrico del circuito. b. ¿Qué sucede si cambiamos la resistencia por una de 5,1KΩ (5100 ohmios)? ¿Por que? c. ¿Si invertimos la posición del led que ocurre? ¿Por qué? d. ¿Qué puedes concluir del led? e. Enumere 5 dispositivos donde se encuentre este componente. 2. Control de Brillo del Led. a. Elabora el esquema eléctrico del circuito. b. ¿Qué sucede cuando giras la perilla a la derecha? ¿Por que? c. ¿Qué sucede cuando giras la perilla a la Izquierda? ¿Por que? d. si conecta los extremo del potenciómetro en el circuito ¿Qué ocurre cuando giras la perilla del potenciómetro a un lado y otro? e. ¿Qué puedes concluir del potenciómetro? f. Enumere 5 dispositivos donde se encuentre este componente.

8 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR 3. Led activado por luz. a. Elabora el esquema eléctrico del circuito. b. ¿Cuándo la fotocelda tiene poca presencia de luz, que sucede? ¿Por que? c. ¿Cuándo se acerca la luz de un celular a la fotocelda, que sucede? ¿Por que? d. ¿Qué puedes concluir de la fotocelda? e. Enumere 5 dispositivos donde se encuentre este componente. 4. Almacenamiento de Electrones. a. Elabora el esquema eléctrico del circuito. b. Realice el montaje y compruebe que el led este encendido, luego desconecte la pila y observe. ¿Qué sucede? c. Cambie el condensador que tiene el circuito por uno de 100 µf / 16 V (100 micro faradios a 16 Voltios). ¿que sucede cuando se conecta nuevamente la pila y desconecta? d. Cambie el condensador que tiene el circuito por uno de 10 µf / 16 V (10 micro faradios a 16 Voltios). ¿que sucede cuando se conecta nuevamente la pila y desconecta? e. ¿Qué puedes concluir del condensador? f. Enumere 5 dispositivos donde se encuentre este componente

9 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR
INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR 18/04/2017 INSTITUCIÓN EDUCATIVA RUFINO JOSÉ CUERVO SUR 5. Interruptor Electrónico. a. Elabora el esquema eléctrico del circuito. b. ¿Qué sucede cuando ponemos el Terminal que esta conectado a la resistencia de la base del transistor en el polo positivo y negativo de la pila? c. Si tocamos la punta de este Terminal con el polo positivo y negativo ¿Qué pasa? ¿Por qué? d. Conecta dos leds en serie (uno seguido del otro), ¿Cómo es su intensidad lumínica comparada cuando se conecta uno solo? e. ¿Qué puedes concluir del potenciómetro? f. Enumere 5 dispositivos donde se encuentre este componente. 6. Proyecto: Luces Intermitentes Consulte: a. El circuito integrado NE 555, ¿Qué tipo de aplicaciones se pueden hacer con este chip? b. Dibuja el esquema eléctrico de este chip y describe para que sirve cada uno de sus pines. c. Elabore un resumen de cómo funciona el proyecto de luces intermitentes con cada uno de sus componentes. Esto lo puede hacer teniendo como referencia las conclusiones de los circuitos anteriores y la consulta realizada.

10 INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR
18/04/2017 Imagen 2. LED Indicador de corriente. Control de brillo del led. - Led activado por luz. Clic aquí, para Regresar a la Tabla 1

11 INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR
18/04/2017 Imagen 3. Almacenamiento de electrones. Interruptor electrónico. Clic aquí, para Regresar a la Tabla 1

12 INSTITUCION EDUCATIVA RUFINO JOSE CUERVO SUR

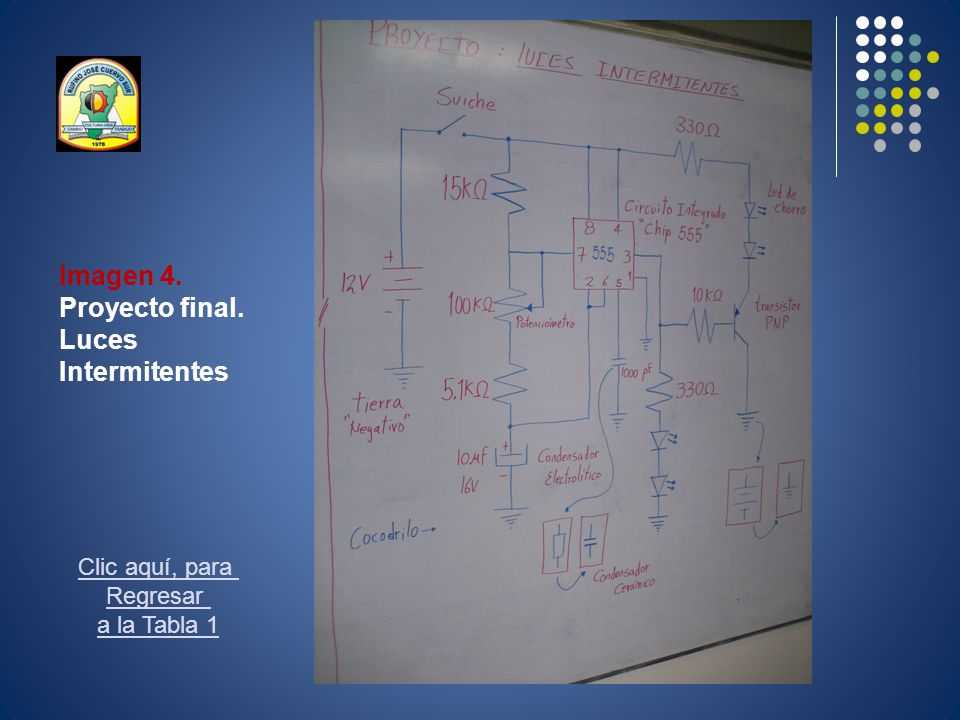

18/04/2017 Imagen 4. Proyecto final. Luces Intermitentes Clic aquí, para Regresar a la Tabla 1
