TIPOS DE RANURA DE EXPANSIÒN

Presentación del tema: "TIPOS DE RANURA DE EXPANSIÒN"— Transcripción de la presentación:

1 TIPOS DE RANURA DE EXPANSIÒN

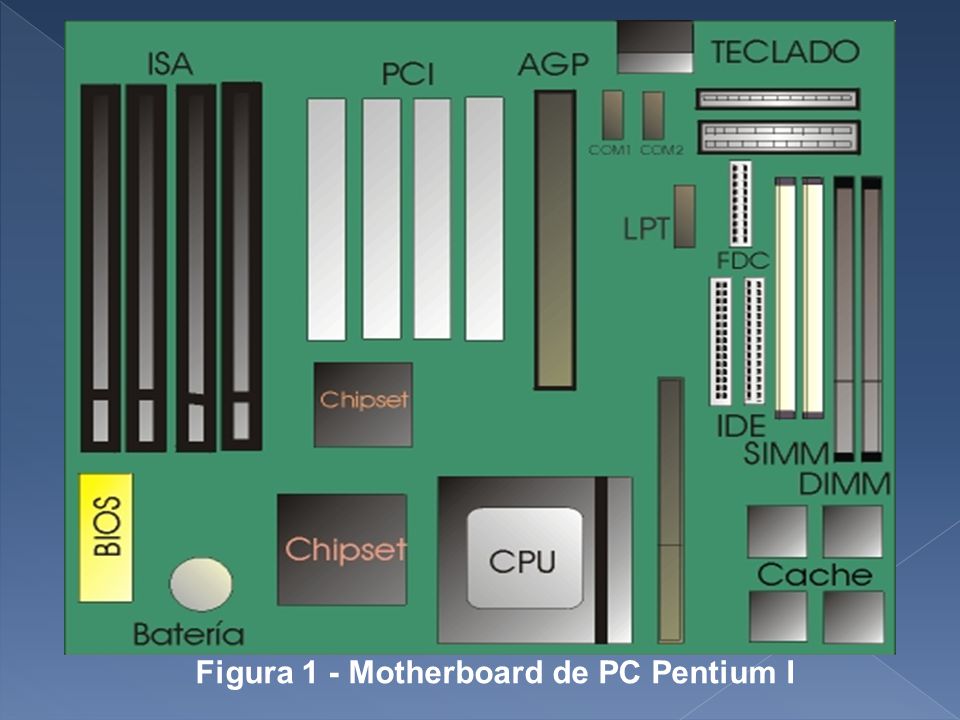

2 Figura 1 - Motherboard de PC Pentium I

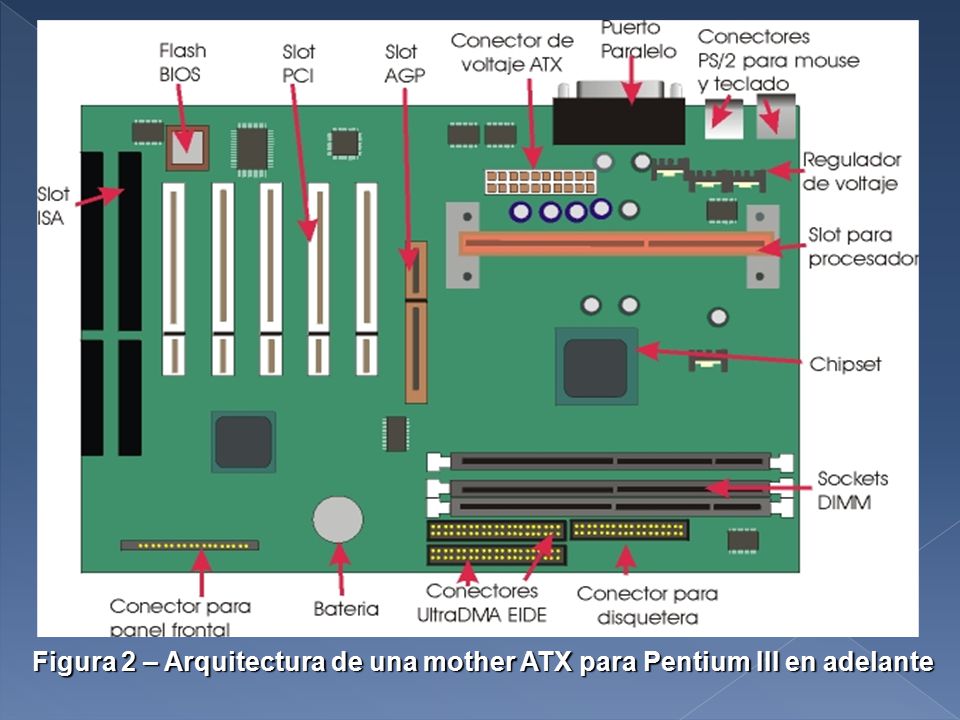

3 Figura 2 – Arquitectura de una mother ATX para Pentium III en adelante

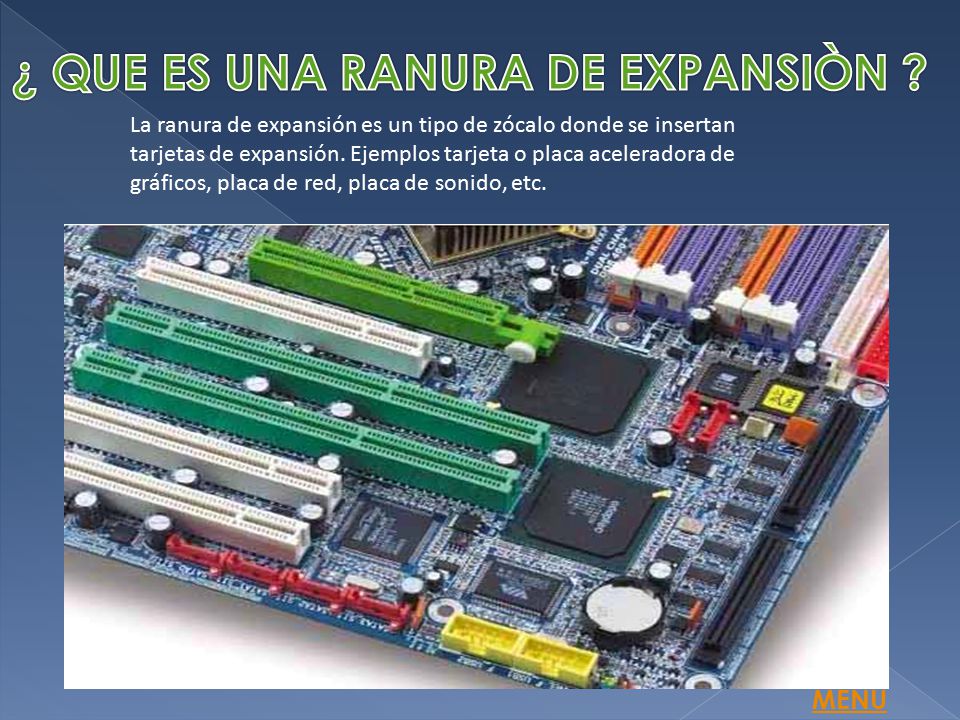

4 ¿ QUE ES UNA RANURA DE EXPANSIÒN ?
La ranura de expansión es un tipo de zócalo donde se insertan tarjetas de expansión. Ejemplos tarjeta o placa aceleradora de gráficos, placa de red, placa de sonido, etc. MENU

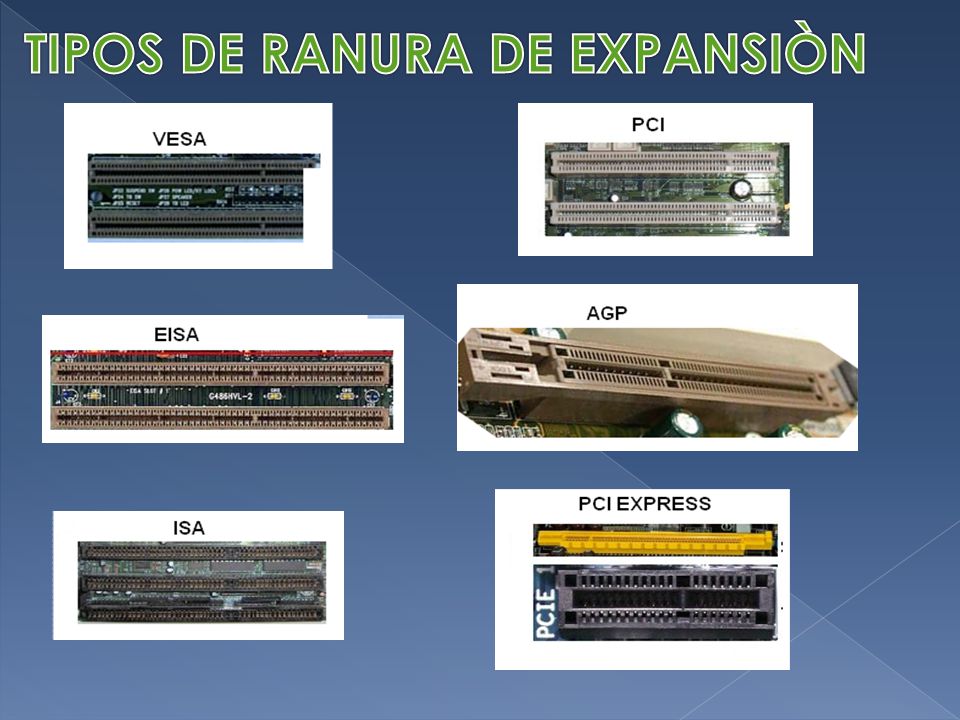

5 TIPOS DE RANURA DE EXPANSIÒN

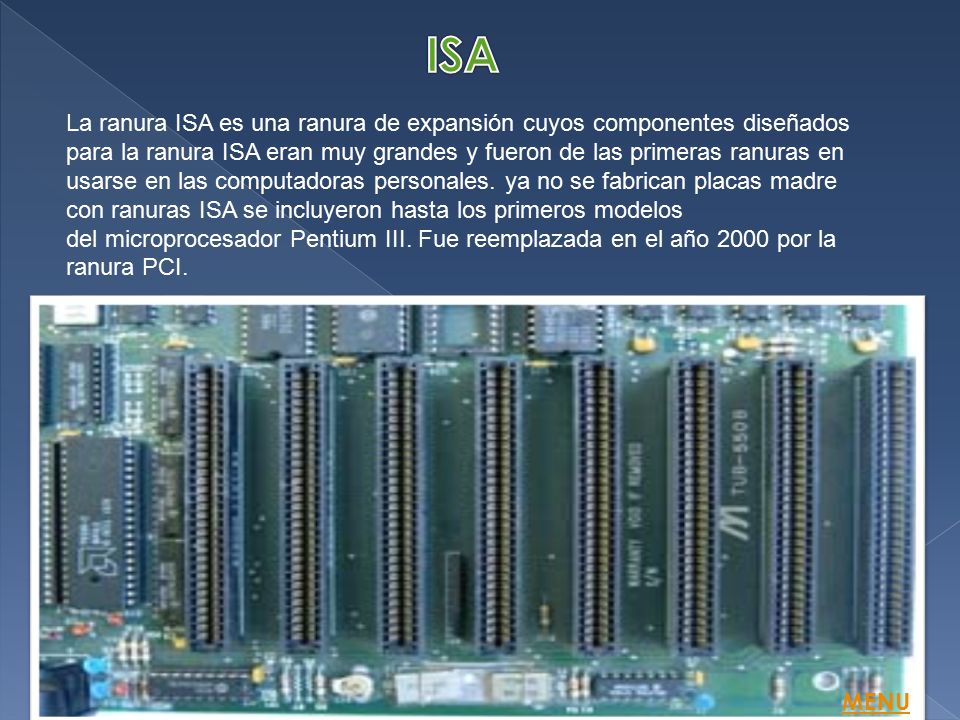

6 ISA La ranura ISA es una ranura de expansión cuyos componentes diseñados para la ranura ISA eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. ya no se fabrican placas madre con ranuras ISA se incluyeron hasta los primeros modelos del microprocesador Pentium III. Fue reemplazada en el año 2000 por la ranura PCI. MENU

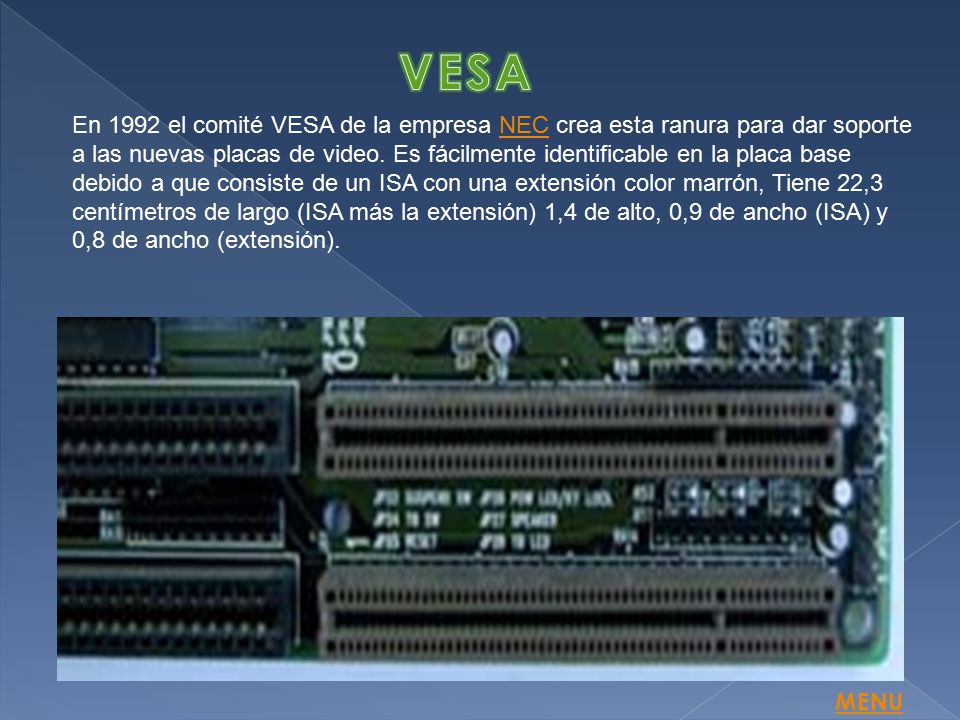

7 VESA En 1992 el comité VESA de la empresa NEC crea esta ranura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, Tiene 22,3 centímetros de largo (ISA más la extensión) 1,4 de alto, 0,9 de ancho (ISA) y 0,8 de ancho (extensión). MENU

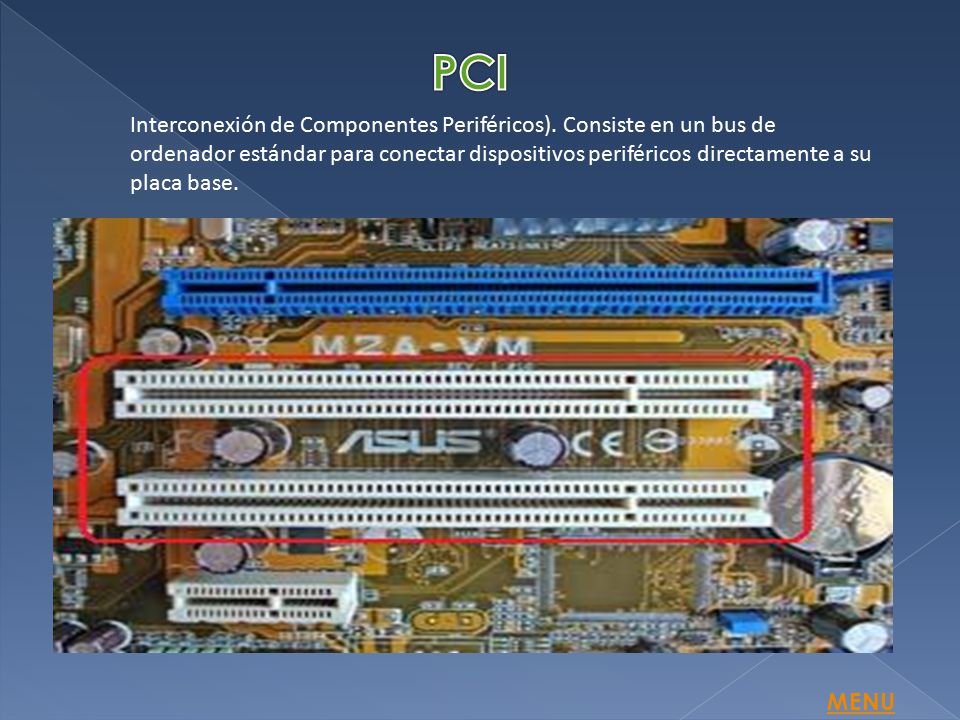

8 PCI Interconexión de Componentes Periféricos). Consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. MENU

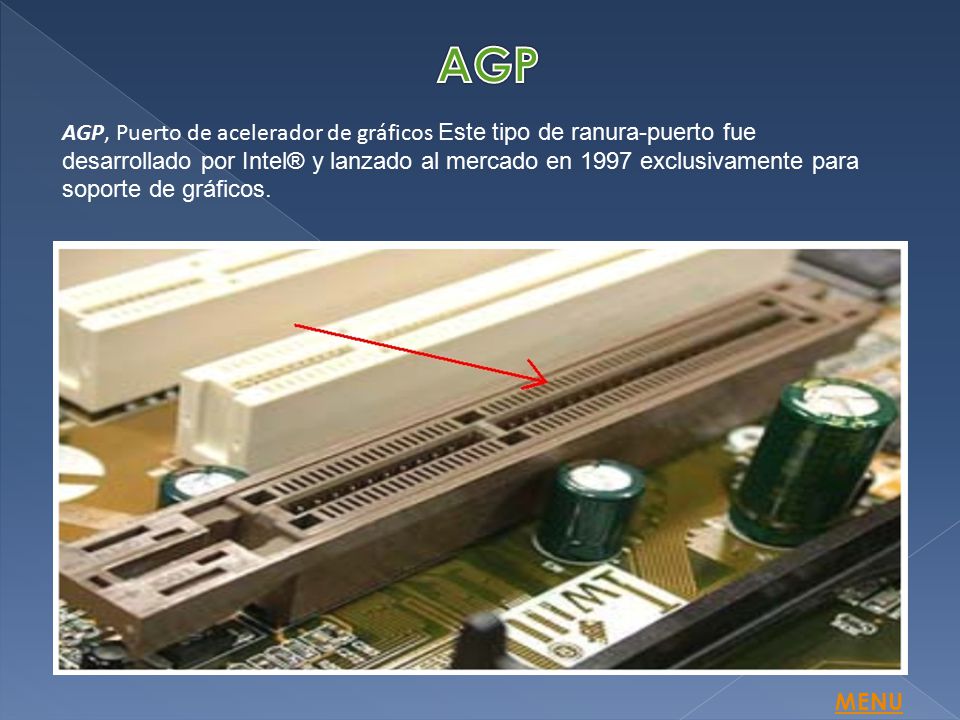

9 AGP AGP, Puerto de acelerador de gráficos Este tipo de ranura-puerto fue desarrollado por Intel® y lanzado al mercado en 1997 exclusivamente para soporte de gráficos. MENU

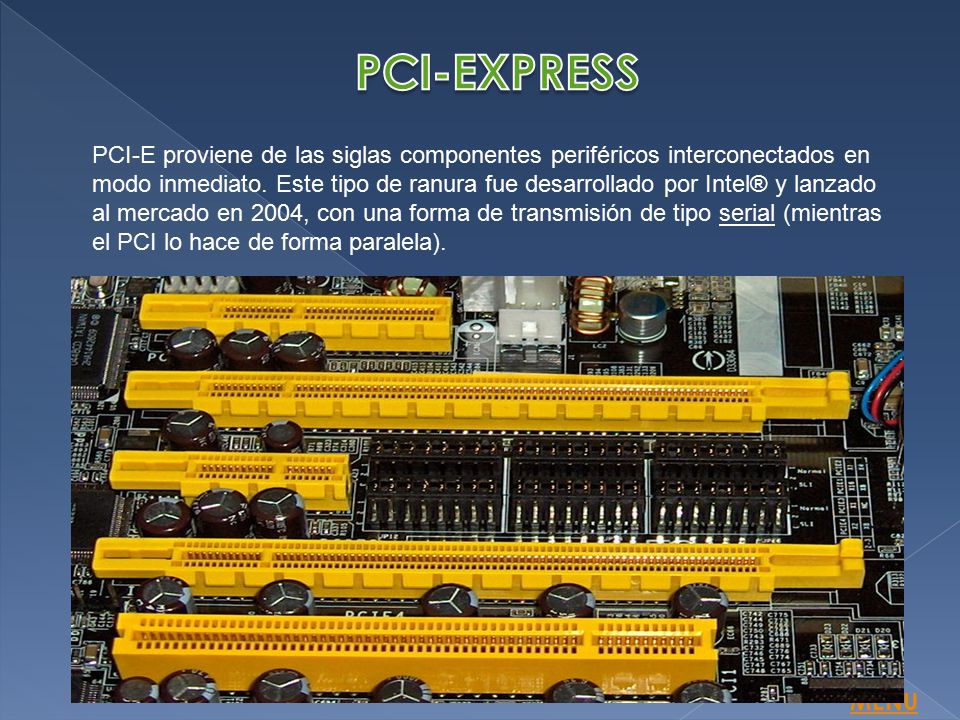

10 PCI-EXPRESS PCI-E proviene de las siglas componentes periféricos interconectados en modo inmediato. Este tipo de ranura fue desarrollado por Intel® y lanzado al mercado en 2004, con una forma de transmisión de tipo serial (mientras el PCI lo hace de forma paralela). MENU 10
