PLANTA INDUSTRIAL “ESCALADA”

Presentación del tema: "PLANTA INDUSTRIAL “ESCALADA”"— Transcripción de la presentación:

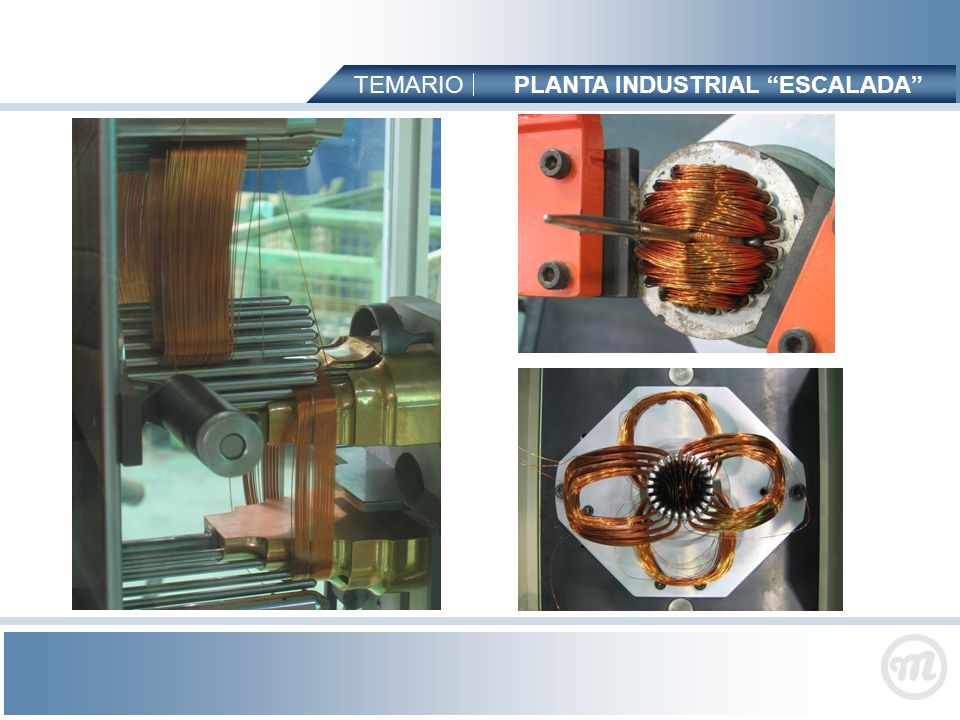

1 PLANTA INDUSTRIAL “ESCALADA”
TEMARIO PLANTA INDUSTRIAL “ESCALADA”

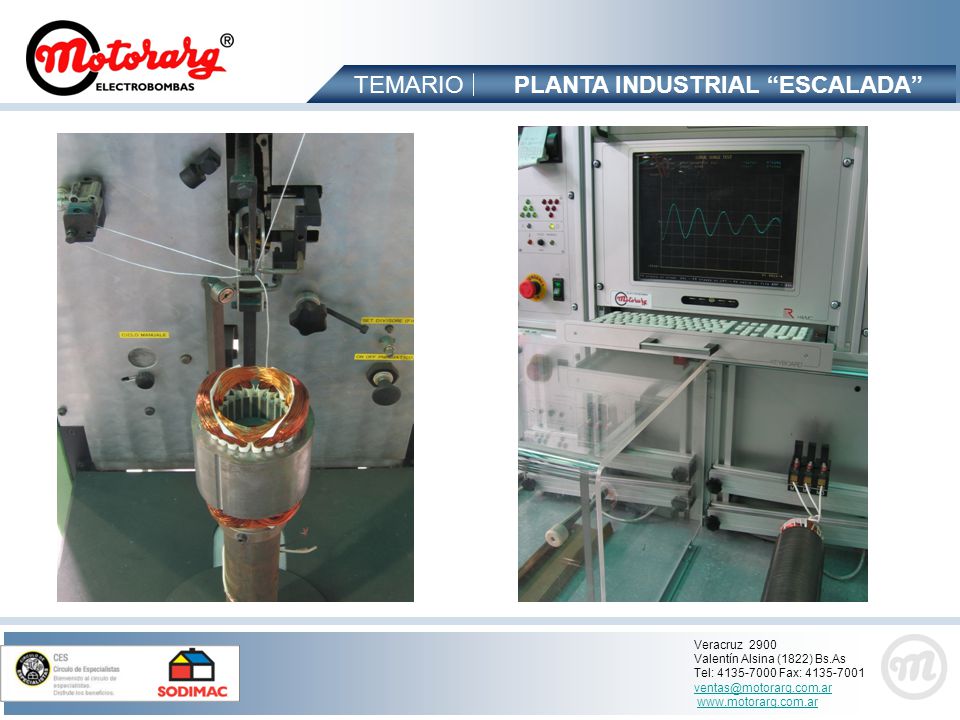

2 PLANTA INDUSTRIAL “ESCALADA”
TEMARIO PLANTA INDUSTRIAL “ESCALADA” Veracruz 2900 Valentín Alsina (1822) Bs.As Tel: Fax:

3 BOMBAS DE SUPERFICIE Normalizadas Presurizadoras Autoaspirantes

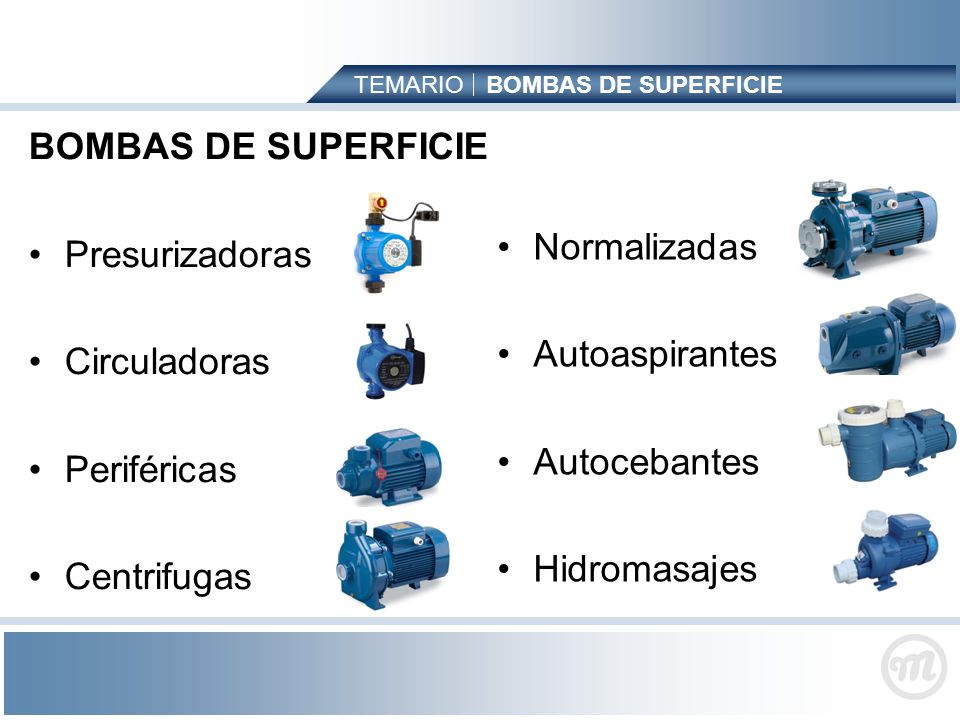

TEMARIO BOMBAS DE SUPERFICIE Normalizadas Autoaspirantes Autocebantes Hidromasajes BOMBAS DE SUPERFICIE Presurizadoras Circuladoras Periféricas Centrifugas

4 BOMBAS DE DRENAJE Agua con sólidos Agua limpia Industriales
TEMARIO LINEA DE PRODUCTOS BOMBAS DE DRENAJE Agua limpia Agua Pluvial Aguas negras Agua con sólidos Industriales Trituradoras

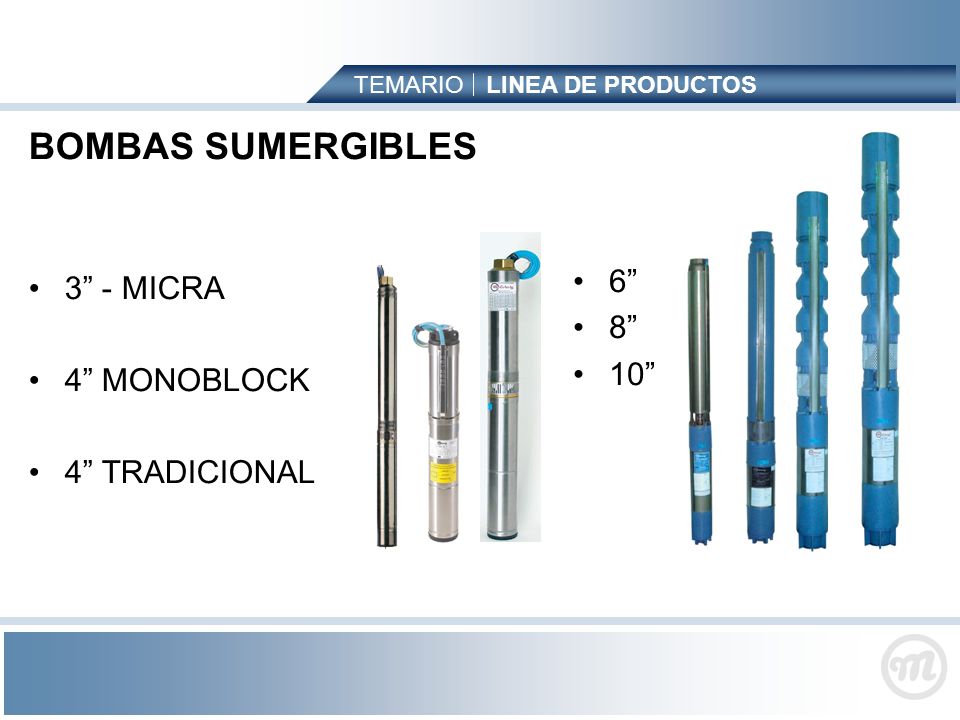

5 BOMBAS SUMERGIBLES 6” 3” - MICRA 8” 10” 4” MONOBLOCK 4” TRADICIONAL
TEMARIO LINEA DE PRODUCTOS BOMBAS SUMERGIBLES 3” - MICRA 4” MONOBLOCK 4” TRADICIONAL 6” 8” 10”

6 EQUIPOS DE PRESION PARA LA PRESURIZACION DE : EDIFICIOS INDUSTRIAS
TEMARIO PRESURIZACION EQUIPOS DE PRESION PARA LA PRESURIZACION DE : EDIFICIOS INDUSTRIAS CLUBES RIEGOS INSTALACIONES DE INCENDIO

7 TEMARIO PRESURIZACION

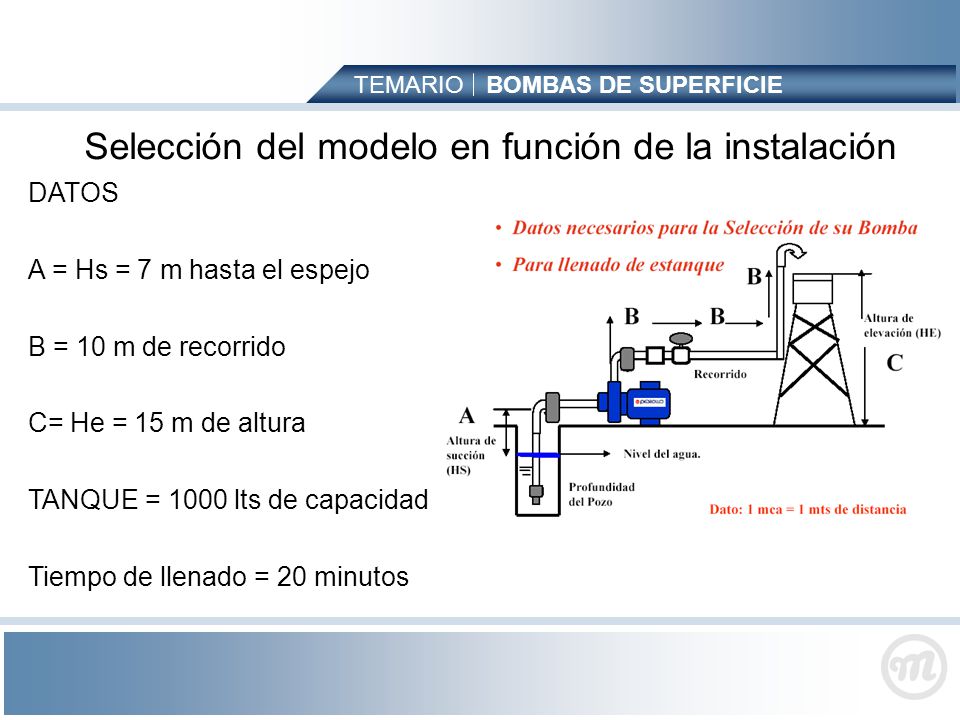

8 Selección del modelo en función de la instalación
TEMARIO BOMBAS DE SUPERFICIE Selección del modelo en función de la instalación DATOS A = Hs = 7 m hasta el espejo B = 10 m de recorrido C= He = 15 m de altura TANQUE = 1000 lts de capacidad Tiempo de llenado = 20 minutos

9 PRESION TEMARIO BOMBAS DE SUPERFICIE HS = Altura de Succión, es la distancia entre el nivel de agua y la boca de aspiracion de la bomba HE = Altura de elevacion, es la distancia desde la descarga de la bomba hasta el punto donde debe llegar el agua. Fecha: 01/08/2008 V1-Emitido por: Depto de Ingenieria

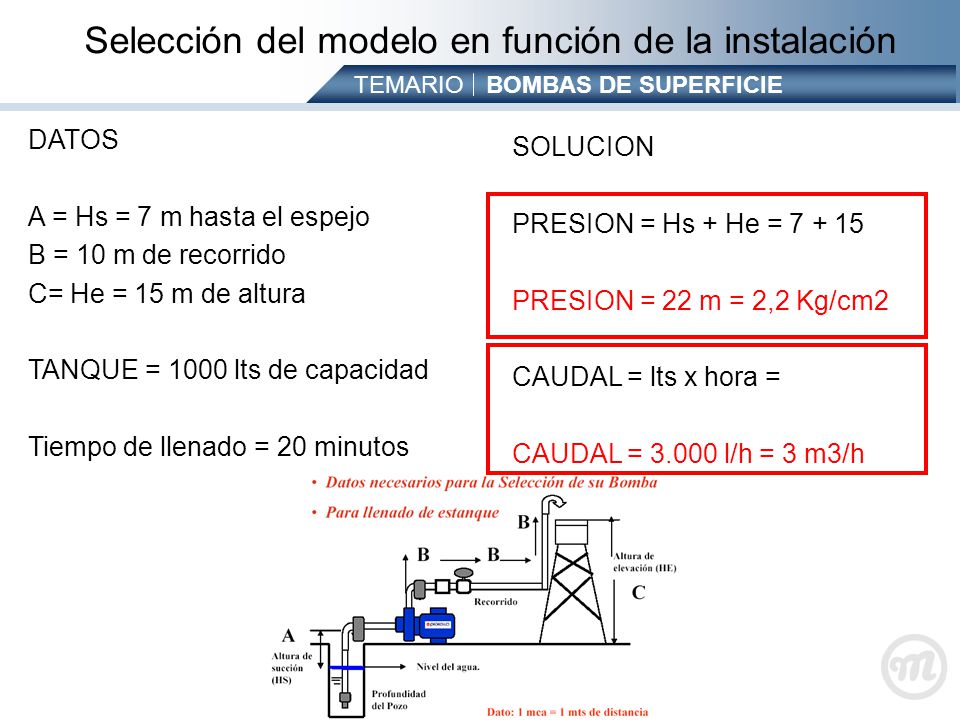

10 Selección del modelo en función de la instalación
TEMARIO BOMBAS DE SUPERFICIE DATOS A = Hs = 7 m hasta el espejo B = 10 m de recorrido C= He = 15 m de altura TANQUE = 1000 lts de capacidad Tiempo de llenado = 20 minutos SOLUCION PRESION = Hs + He = PRESION = 22 m = 2,2 Kg/cm2 CAUDAL = lts x hora = CAUDAL = l/h = 3 m3/h

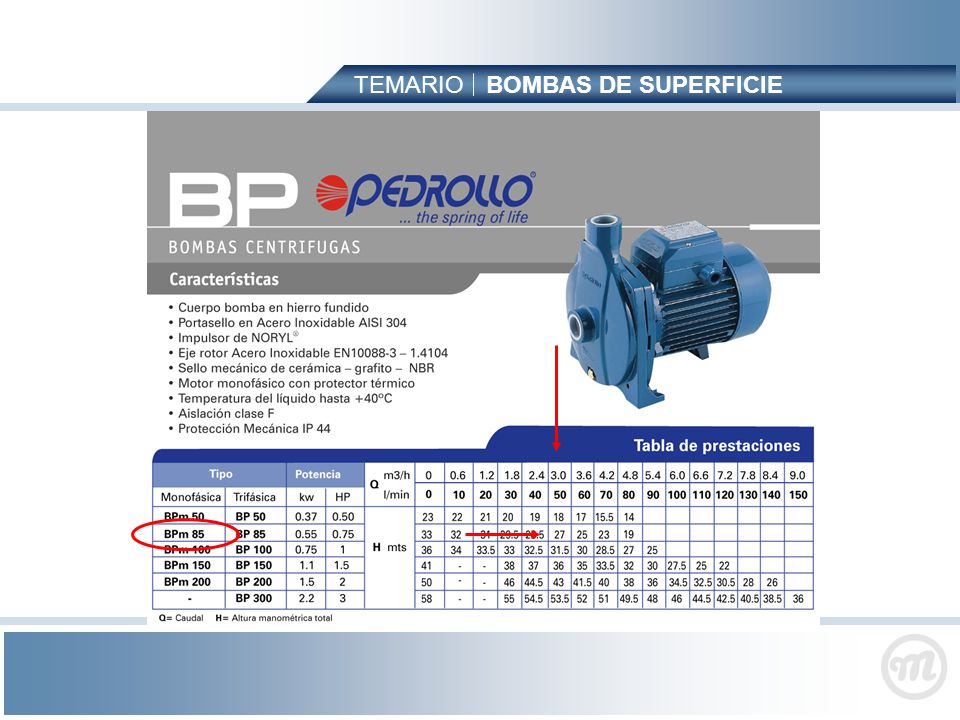

11 TEMARIO BOMBAS DE SUPERFICIE

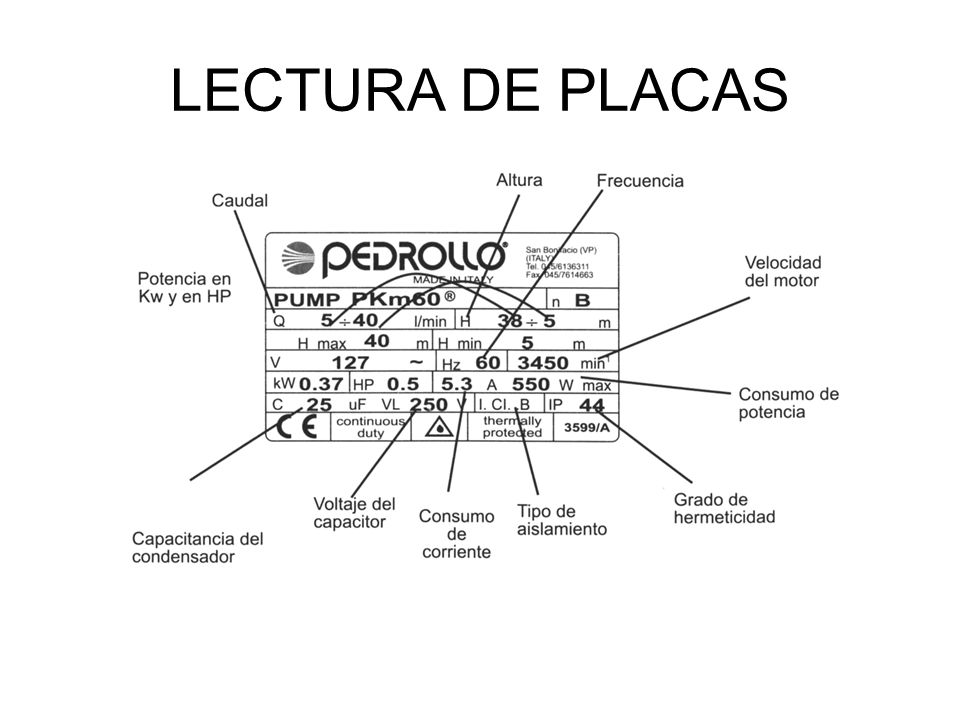

12 LECTURA DE PLACAS

13 TEMARIO PRESURIZACION

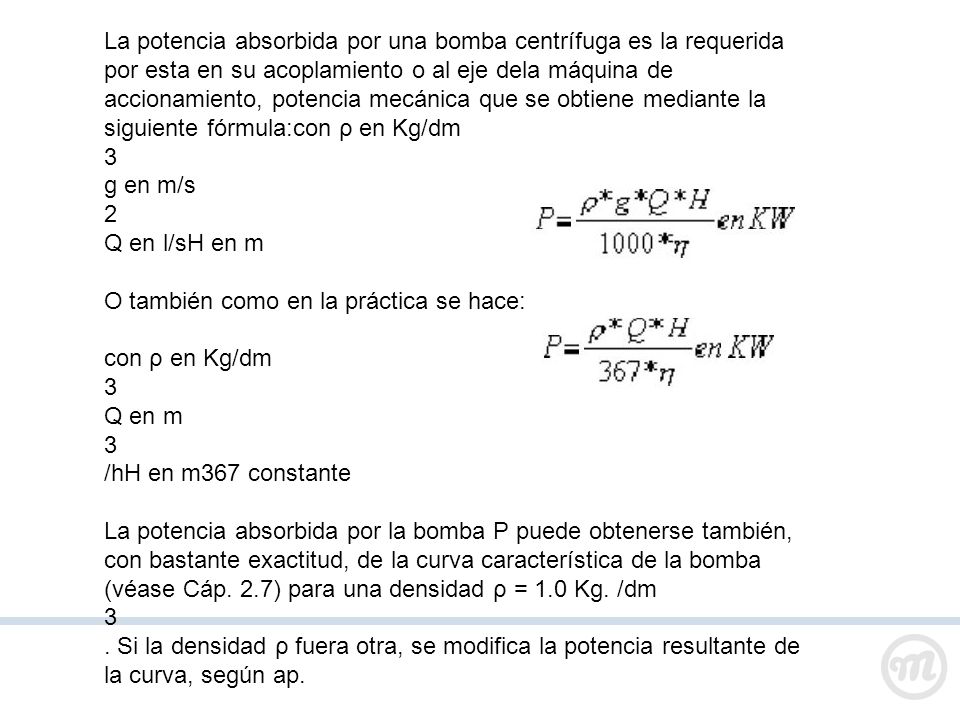

14 La potencia absorbida por una bomba centrífuga es la requerida por esta en su acoplamiento o al eje dela máquina de accionamiento, potencia mecánica que se obtiene mediante la siguiente fórmula:con ρ en Kg/dm 3 g en m/s 2 Q en l/sH en m O también como en la práctica se hace: con ρ en Kg/dm Q en m /hH en m367 constante La potencia absorbida por la bomba P puede obtenerse también, con bastante exactitud, de la curva característica de la bomba (véase Cáp. 2.7) para una densidad ρ = 1.0 Kg. /dm . Si la densidad ρ fuera otra, se modifica la potencia resultante de la curva, según ap. TEMARIO

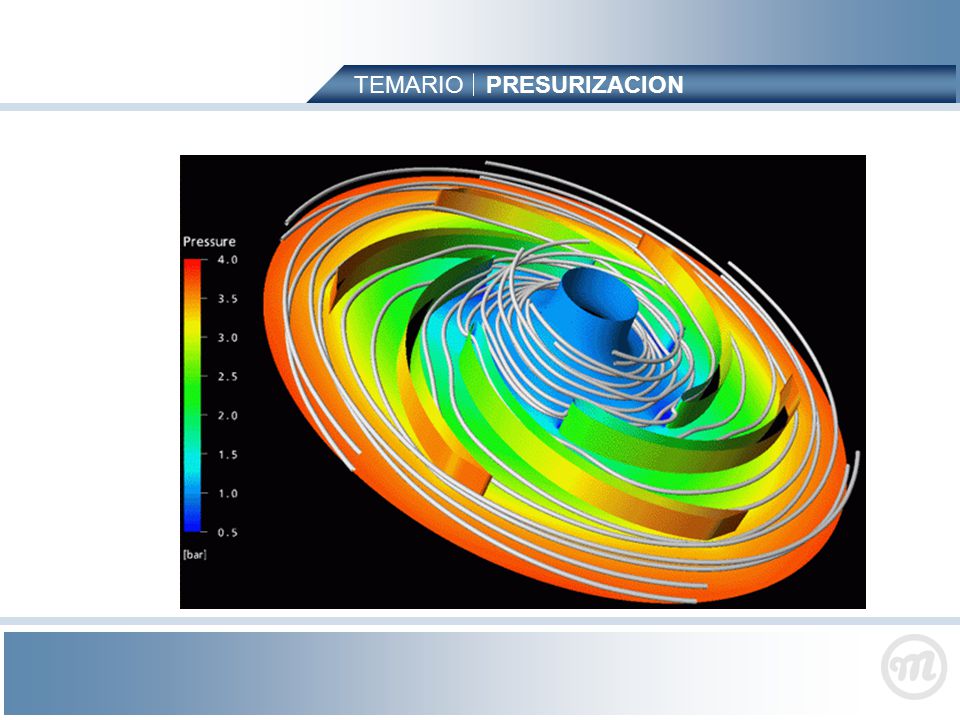

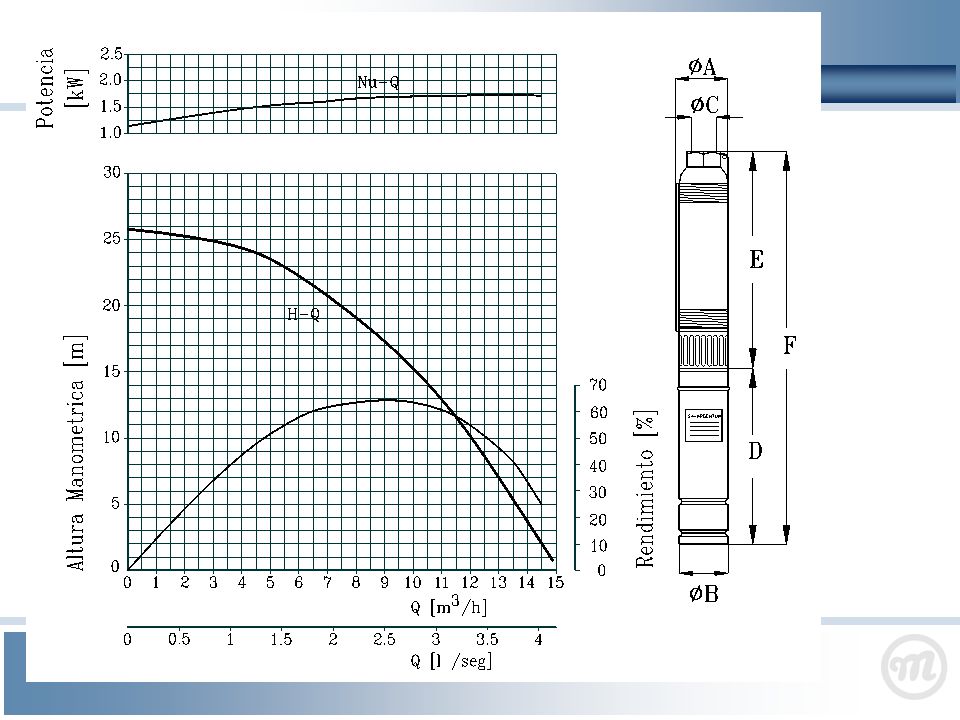

15 TEMARIO PRESURIZACION

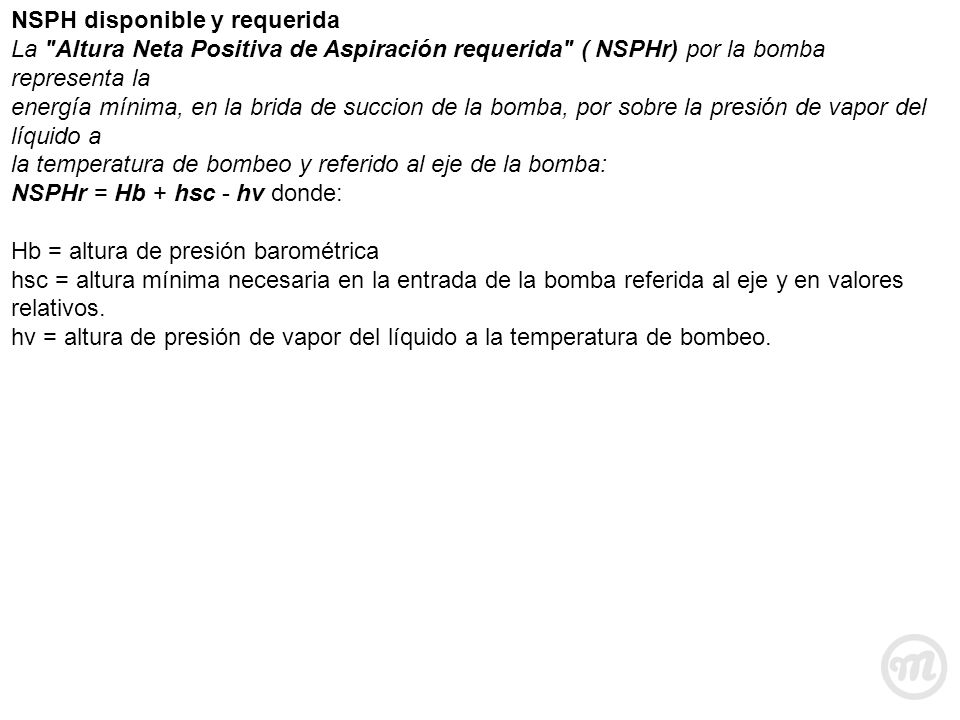

16 NSPH disponible y requerida
La "Altura Neta Positiva de Aspiración requerida" ( NSPHr) por la bomba representa la energía mínima, en la brida de succion de la bomba, por sobre la presión de vapor del líquido a la temperatura de bombeo y referido al eje de la bomba: NSPHr = Hb + hsc - hv donde: Hb = altura de presión barométrica hsc = altura mínima necesaria en la entrada de la bomba referida al eje y en valores relativos. hv = altura de presión de vapor del líquido a la temperatura de bombeo. TEMARIO

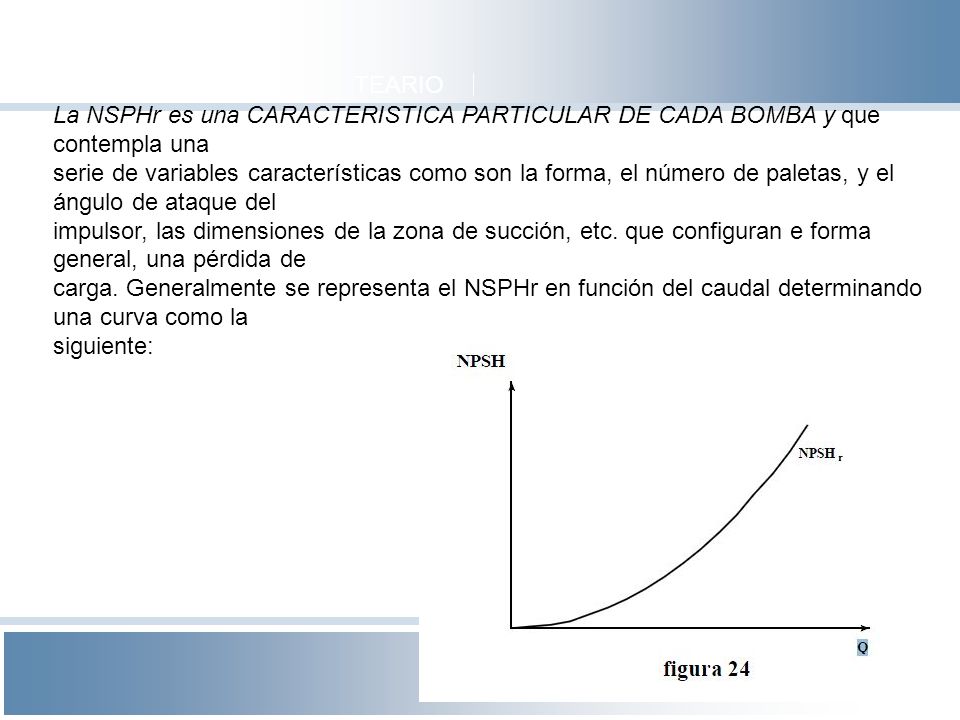

17 TEARIO La NSPHr es una CARACTERISTICA PARTICULAR DE CADA BOMBA y que contempla una serie de variables características como son la forma, el número de paletas, y el ángulo de ataque del impulsor, las dimensiones de la zona de succión, etc. que configuran e forma general, una pérdida de carga. Generalmente se representa el NSPHr en función del caudal determinando una curva como la siguiente:
