Conferencia # 13 Sonido en Television TEEL 2045 Circuitos de Television (3 horas lectivas semanales)

Presentación del tema: "Conferencia # 13 Sonido en Television TEEL 2045 Circuitos de Television (3 horas lectivas semanales)"— Transcripción de la presentación:

1 Conferencia # 13 Sonido en Television TEEL 2045 Circuitos de Television (3 horas lectivas semanales)

2 ANUNCIO Visita a WIPR TV Canal 6 (TU UNIVERSO TELEVISION) Corporacion de Puerto Rico para la Difusion Publica Cuando: viernes 23 de febrero de 2007 Hora de salida: 1:00 p.m. Transportacion Oficial de la Universidad

3 Sistema de Sonido Monoaural PIX IF strip Sound IF Detector (color sets only) Video Detector Video Amplifier Sound IF Amplifier Sound limiter FM detector AF amp. stages Speaker Figure 18-2 from textbook From tuner Color set Sound take off 41.25MHz 45.75MHz 41.25MHz 45.75MHz To CRT Alternate BW set sound take off points

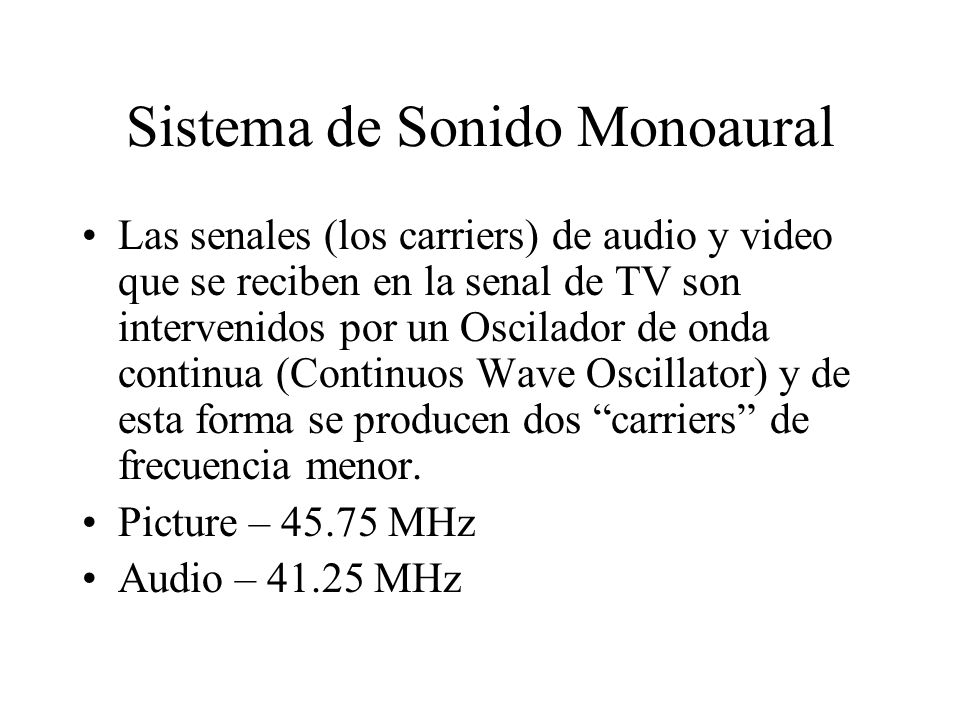

4 Sistema de Sonido Monoaural Las senales (los carriers) de audio y video que se reciben en la senal de TV son intervenidos por un Oscilador de onda continua (Continuos Wave Oscillator) y de esta forma se producen dos “carriers” de frecuencia menor. Picture – 45.75 MHz Audio – 41.25 MHz

5 Sistema de Sonido Monoaural En la etapa de frecuencia intermedia (IF) que pertence al video tanto el audio y sonido son amplificados como una senal. En la etapa del “Sound IF detector” se toma la diferencia de: 45.75 MHz – 41.25 MHz = 4.5 MHz y se crea un “carrier” de esta frecuencia.

6 Sistema de Sonido Monoaural Al detector de video tambien se le conoce como el “sound take off”. Este “carrier” de 4.5 MHz que contiene el audio es amplificado por uno o mas etapas de amplificadores de frecuencia intermedia (IF Amplifiers) sintonizados en la frecuencia de centro.

7 Sistema de Sonido Monoaural En algunos casos el detector de audio (FM detector) es precedido por los circuitos limitadores (se discutiran mas adelante). El detector se encarga de recuperar el audio que esta inscrustado en la senal portadora modulada. Existen diversos detectores de FM.

8 Sistema de Sonido Monoaural Detectores de FM y/o PM –Fase Detector –Slope Detector –The Foster-Seeley discriminator –Ratio detector –Quadrature detector Visite este enlace: http://en.wikipedia.org/wiki/Detector_%28radio%29http://en.wikipedia.org/wiki/Detector_%28radio%29

9 Sistema de Sonido Monoaural Luego del detector este audio es pasado a etapas finales de amplificacion. En los televisores a colores existe una variante en el proceso actual descrito en cuanto a la separacion de audio y video. En la proxima clase continuaremos discutiendo este tema.

10 Asignacion Debe estar leyendo el capitulo 18 de su libro. Una lista de preguntas de estudio esta bajo TEEL 2045 en la pagina web del profesor para el examen # 1 que sera el miercoles 7 de marzo de 2007.
