1 TECNOLOGÍA DE TELECOMUNICACIONES
DIRECCIONAMIENTO IPv6

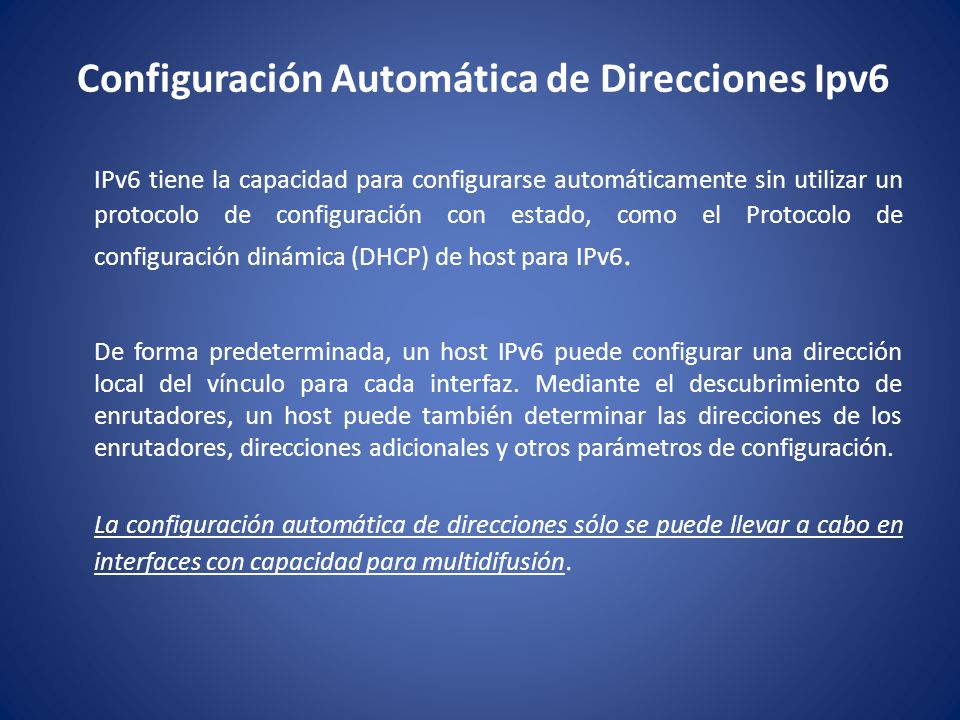

2 Configuración Automática de Direcciones Ipv6
IPv6 tiene la capacidad para configurarse automáticamente sin utilizar un protocolo de configuración con estado, como el Protocolo de configuración dinámica (DHCP) de host para IPv6. De forma predeterminada, un host IPv6 puede configurar una dirección local del vínculo para cada interfaz. Mediante el descubrimiento de enrutadores, un host puede también determinar las direcciones de los enrutadores, direcciones adicionales y otros parámetros de configuración. La configuración automática de direcciones sólo se puede llevar a cabo en interfaces con capacidad para multidifusión.

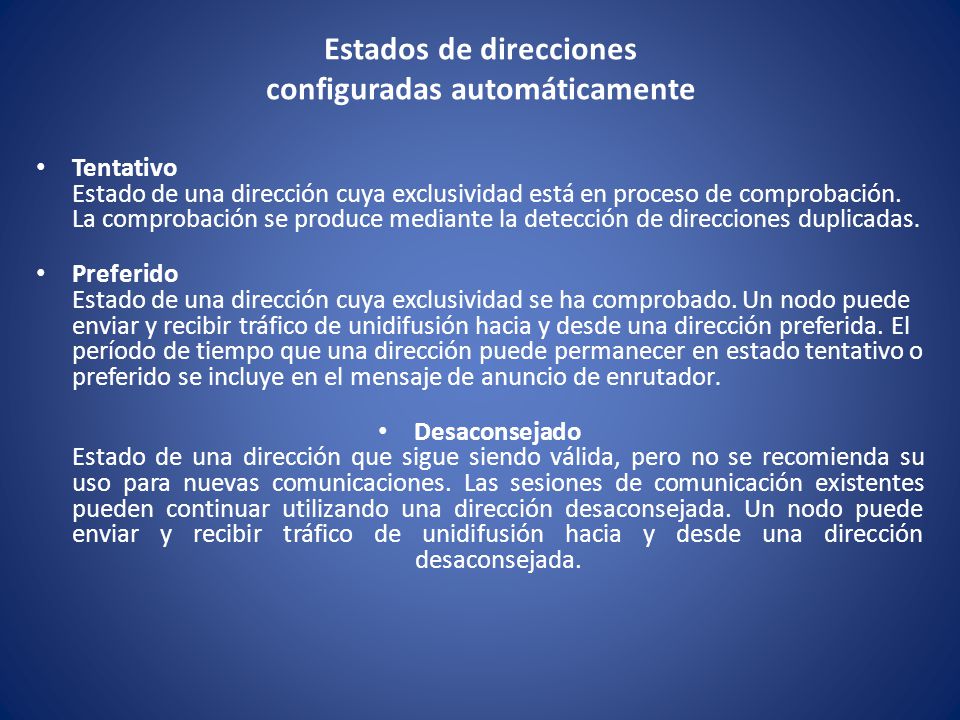

3 Estados de direcciones configuradas automáticamente
Tentativo Estado de una dirección cuya exclusividad está en proceso de comprobación. La comprobación se produce mediante la detección de direcciones duplicadas. Preferido Estado de una dirección cuya exclusividad se ha comprobado. Un nodo puede enviar y recibir tráfico de unidifusión hacia y desde una dirección preferida. El período de tiempo que una dirección puede permanecer en estado tentativo o preferido se incluye en el mensaje de anuncio de enrutador. Desaconsejado Estado de una dirección que sigue siendo válida, pero no se recomienda su uso para nuevas comunicaciones. Las sesiones de comunicación existentes pueden continuar utilizando una dirección desaconsejada. Un nodo puede enviar y recibir tráfico de unidifusión hacia y desde una dirección desaconsejada.

4 Estados de direcciones configuradas automáticamente
Válido Estado de una dirección desde la que se puede enviar y recibir tráfico de unidifusión. Abarca los estados preferido y desaconsejado. La cantidad de tiempo que una dirección puede permanecer en estado tentativo o válido se incluye en el mensaje de anuncio de enrutador. La duración válida debe ser mayor o igual que la duración preferida. No válido Estado de una dirección con la que un nodo ya no puede enviar o recibir tráfico de unidifusión. Una dirección pasa al estado no válido cuando caduca la duración válida.

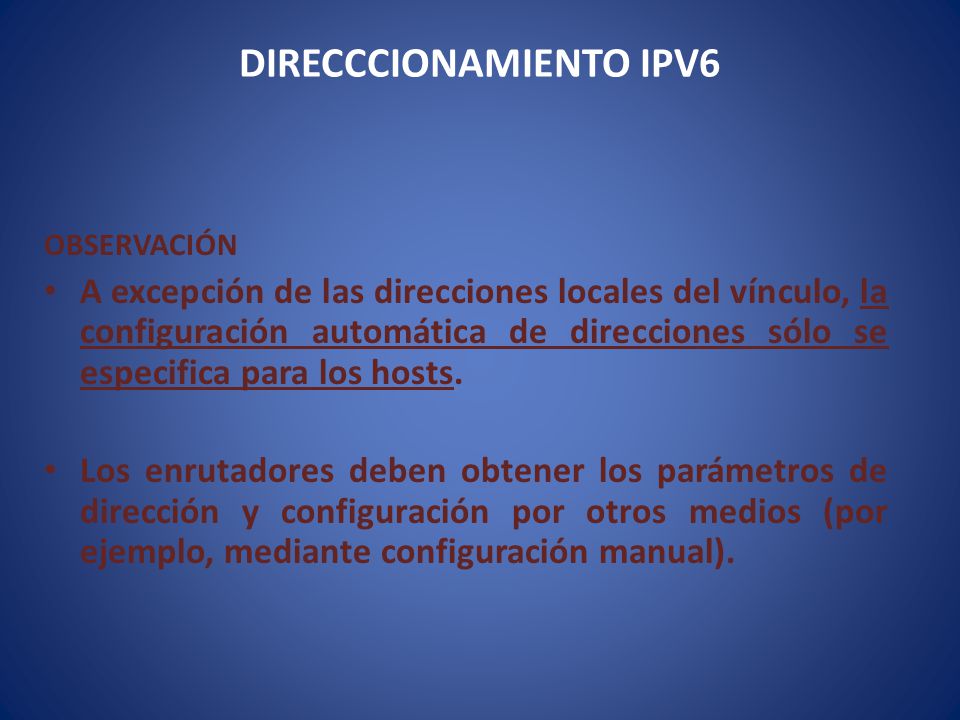

5 DIRECCCIONAMIENTO IPV6
OBSERVACIÓN A excepción de las direcciones locales del vínculo, la configuración automática de direcciones sólo se especifica para los hosts. Los enrutadores deben obtener los parámetros de dirección y configuración por otros medios (por ejemplo, mediante configuración manual).

6 Tipos de configuración automática
Sin estado La configuración de direcciones se basa en la recepción de mensajes de anuncio del enrutador. Estos mensajes contienen prefijos de direcciones sin estado y requieren que los hosts no utilicen un protocolo de configuración de direcciones con estado. Con estado La configuración se basa en el uso de un protocolo de configuración de direcciones con estado, como DHCPV6, para obtener las direcciones y otras opciones de configuración. Un host utiliza la configuración de direcciones con estado cuando recibe mensajes de anuncio de enrutador que no incluyen prefijos de direcciones y requieren que el host utilice un protocolo de configuración de direcciones con estado. Un host también utilizará un protocolo de configuración de direcciones con estado cuando no haya enrutadores presentes en el vínculo local.

7 Tipos de configuración automática
Ambos La configuración se basa en la recepción de mensajes de anuncio de enrutador. Estos mensajes contienen prefijos de direcciones sin estado y requieren que los hosts utilicen un protocolo de configuración de direcciones con estado. En todos los tipos de configuración automática siempre se configura una dirección local del vínculo.

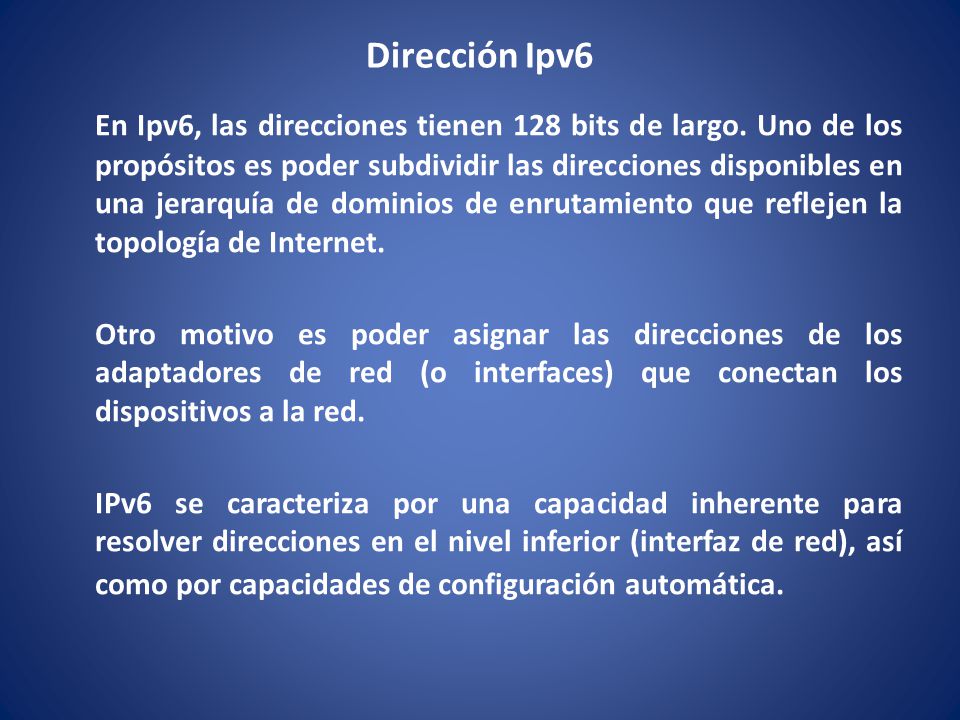

8 Dirección Ipv6 En Ipv6, las direcciones tienen 128 bits de largo. Uno de los propósitos es poder subdividir las direcciones disponibles en una jerarquía de dominios de enrutamiento que reflejen la topología de Internet. Otro motivo es poder asignar las direcciones de los adaptadores de red (o interfaces) que conectan los dispositivos a la red. IPv6 se caracteriza por una capacidad inherente para resolver direcciones en el nivel inferior (interfaz de red), así como por capacidades de configuración automática.

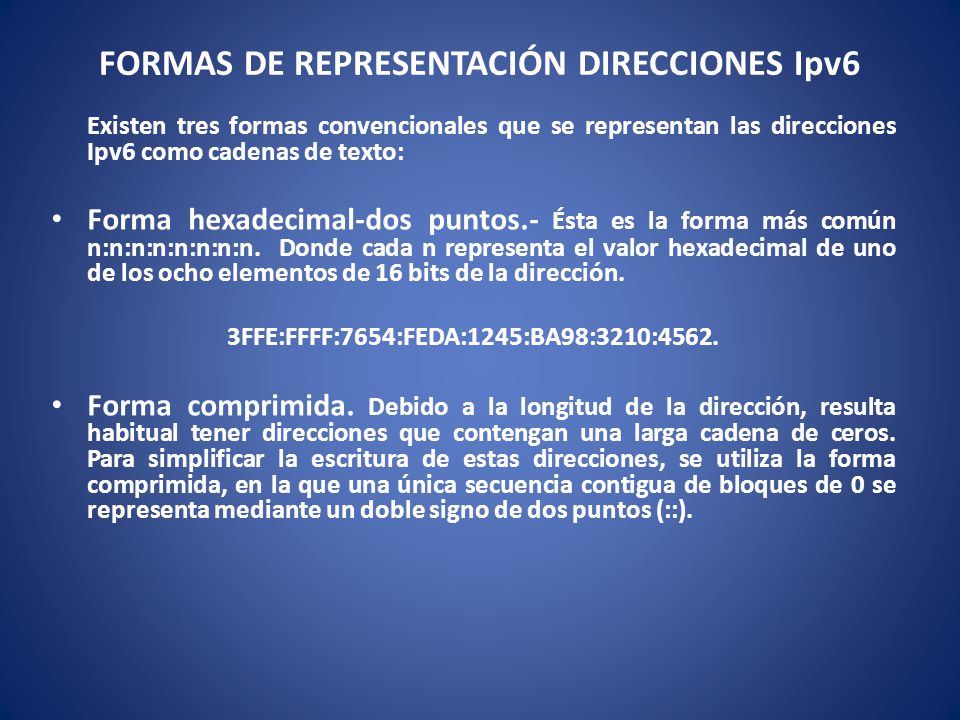

9 FORMAS DE REPRESENTACIÓN DIRECCIONES Ipv6
Existen tres formas convencionales que se representan las direcciones Ipv6 como cadenas de texto: Forma hexadecimal-dos puntos.- Ésta es la forma más común n:n:n:n:n:n:n:n. Donde cada n representa el valor hexadecimal de uno de los ocho elementos de 16 bits de la dirección. 3FFE:FFFF:7654:FEDA:1245:BA98:3210:4562. Forma comprimida. Debido a la longitud de la dirección, resulta habitual tener direcciones que contengan una larga cadena de ceros. Para simplificar la escritura de estas direcciones, se utiliza la forma comprimida, en la que una única secuencia contigua de bloques de 0 se representa mediante un doble signo de dos puntos (::).

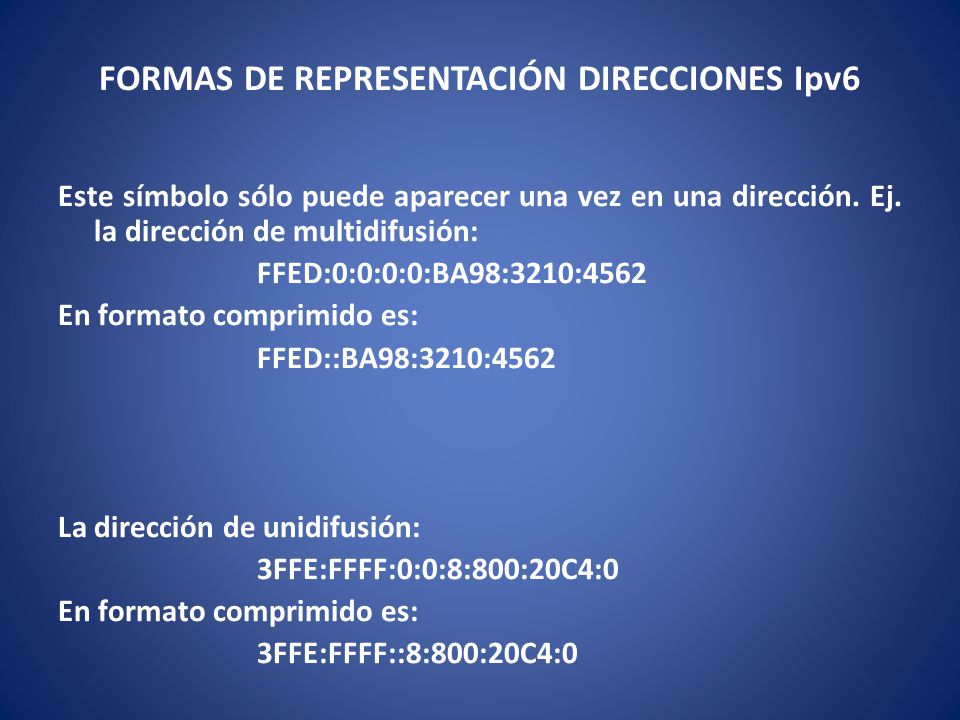

10 FORMAS DE REPRESENTACIÓN DIRECCIONES Ipv6
Este símbolo sólo puede aparecer una vez en una dirección. Ej. la dirección de multidifusión: FFED:0:0:0:0:BA98:3210:4562 En formato comprimido es: FFED::BA98:3210:4562 La dirección de unidifusión: 3FFE:FFFF:0:0:8:800:20C4:0 3FFE:FFFF::8:800:20C4:0

11 FORMAS DE REPRESENTACIÓN DIRECCIONES Ipv6
La dirección de bucle invertido es 0:0:0:0:0:0:0:1 En formato comprimido es ::1 La dirección no especificada 0:0:0:0:0:0:0:0 En formato comprimido es: ::

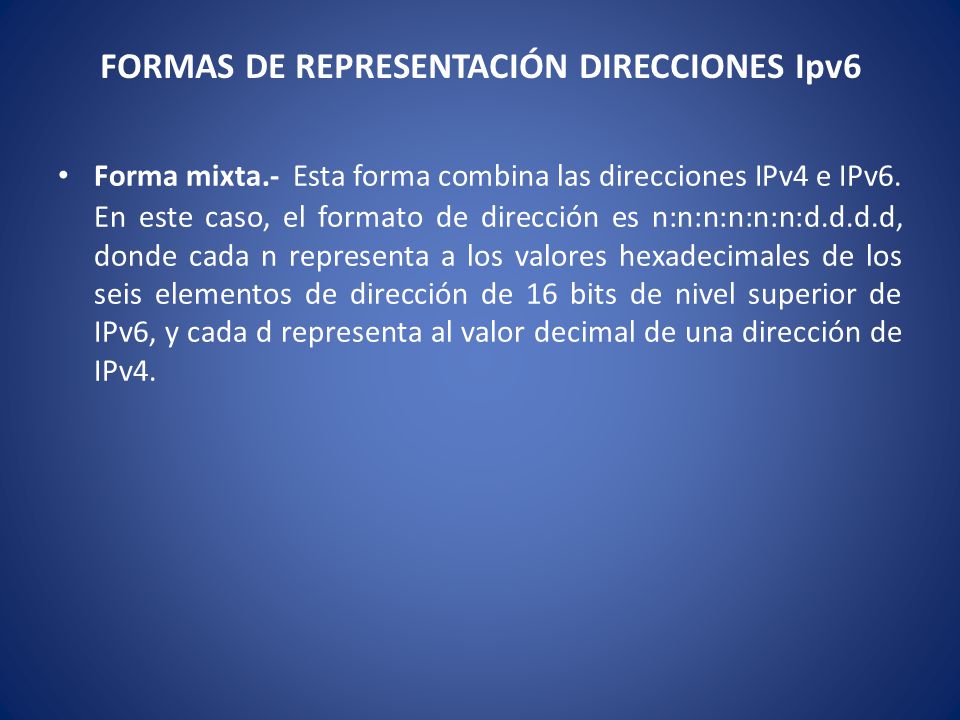

12 FORMAS DE REPRESENTACIÓN DIRECCIONES Ipv6
Forma mixta.- Esta forma combina las direcciones IPv4 e IPv6. En este caso, el formato de dirección es n:n:n:n:n:n:d.d.d.d, donde cada n representa a los valores hexadecimales de los seis elementos de dirección de 16 bits de nivel superior de IPv6, y cada d representa al valor decimal de una dirección de IPv4.

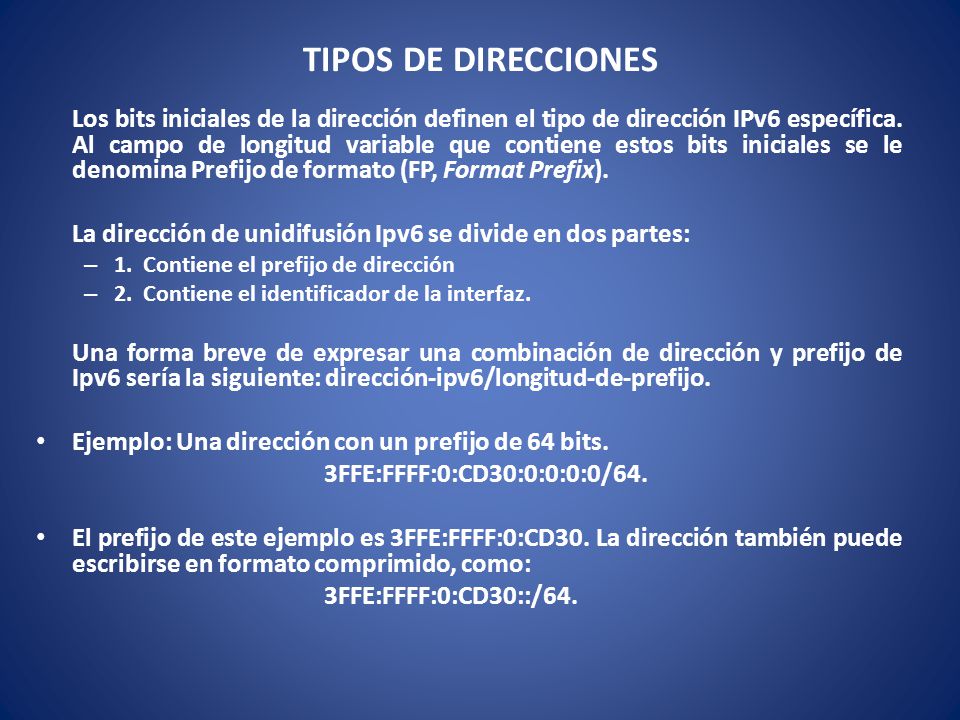

13 TIPOS DE DIRECCIONES Los bits iniciales de la dirección definen el tipo de dirección IPv6 específica. Al campo de longitud variable que contiene estos bits iniciales se le denomina Prefijo de formato (FP, Format Prefix). La dirección de unidifusión Ipv6 se divide en dos partes: 1. Contiene el prefijo de dirección 2. Contiene el identificador de la interfaz. Una forma breve de expresar una combinación de dirección y prefijo de Ipv6 sería la siguiente: dirección-ipv6/longitud-de-prefijo. Ejemplo: Una dirección con un prefijo de 64 bits. 3FFE:FFFF:0:CD30:0:0:0:0/64. El prefijo de este ejemplo es 3FFE:FFFF:0:CD30. La dirección también puede escribirse en formato comprimido, como: 3FFE:FFFF:0:CD30::/64.

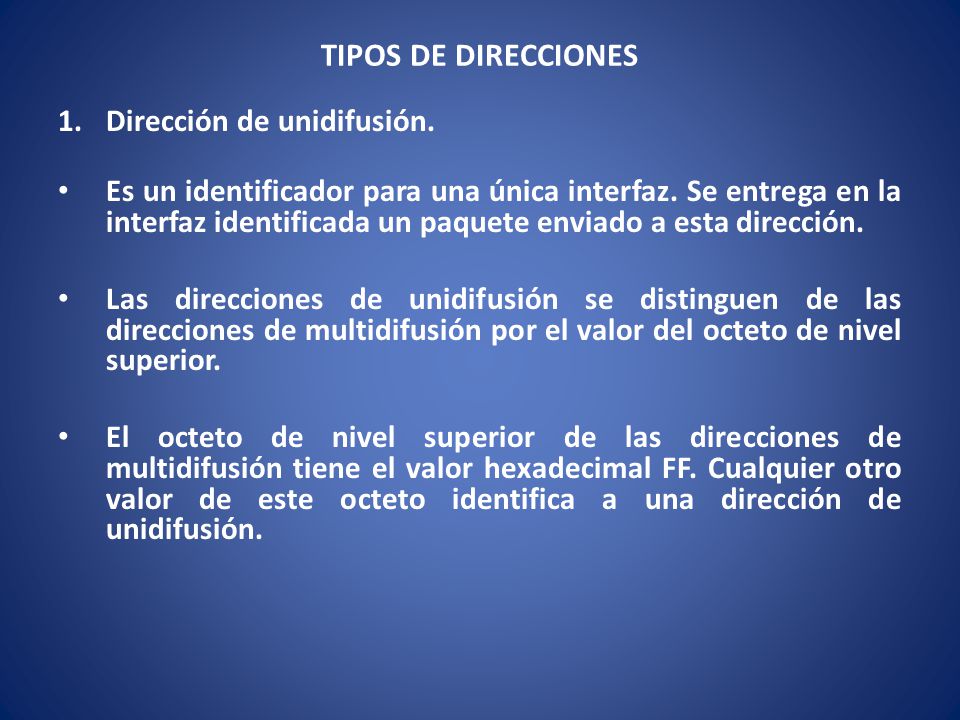

14 TIPOS DE DIRECCIONES Dirección de unidifusión.
Es un identificador para una única interfaz. Se entrega en la interfaz identificada un paquete enviado a esta dirección. Las direcciones de unidifusión se distinguen de las direcciones de multidifusión por el valor del octeto de nivel superior. El octeto de nivel superior de las direcciones de multidifusión tiene el valor hexadecimal FF. Cualquier otro valor de este octeto identifica a una dirección de unidifusión.

15 TIPOS DE DIRECCIONES Tipos de direcciones de Unidifusión
Direcciones locales de vínculo.- Se utilizan en un único vínculo y tienen el siguiente formato: FE80::idDeInterfaz. Se utilizan entre nodos en un vínculo para la configuración de dirección automática, descubrimiento próximo o cuando no hay enrutadores. Una dirección local de vínculo se utiliza principalmente al iniciar y cuando el sistema aún no dispone de direcciones de un ámbito mayor. Direcciones locales de sitio. Se utilizan en un único sitio y tienen el siguiente formato: FEC0::idDeSubred:idDeInterfaz. Las direcciones locales de sitio se utilizan para dirigirse a un sitio sin necesidad de prefijo global. Direcciones de unidifusión globales de Ipv6. Se pueden utilizar en Internet y tienen el siguiente formato: 010(FP, 3 bits) TLA ID (13 bits) Reserved (8 bits) NLA ID (24 bits) SLA ID (16 bits) idDeInterfaz (64 bits).

16 TIPOS DE DIRECCIONES Dirección de multidifusión. Un identificador para un conjunto de interfaces (nodos). Se entrega en todas las interfaces identificadas por la dirección en un paquete enviado a esta dirección. Los tipos de dirección de multidifusión sustituyen a las direcciones de difusión de IPv4.

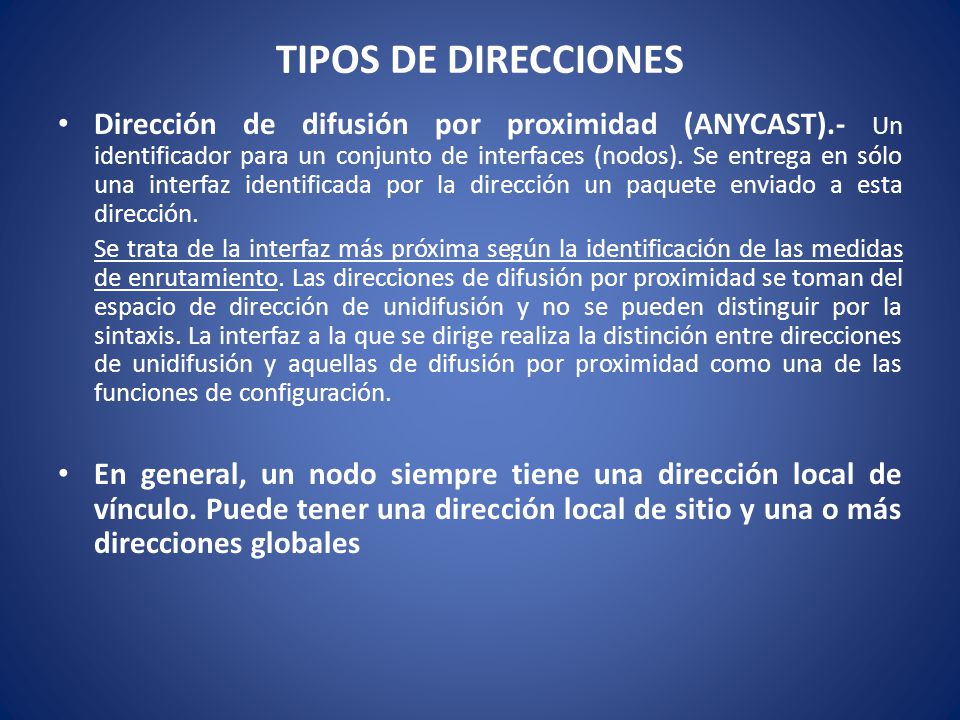

17 TIPOS DE DIRECCIONES Dirección de difusión por proximidad (ANYCAST).- Un identificador para un conjunto de interfaces (nodos). Se entrega en sólo una interfaz identificada por la dirección un paquete enviado a esta dirección. Se trata de la interfaz más próxima según la identificación de las medidas de enrutamiento. Las direcciones de difusión por proximidad se toman del espacio de dirección de unidifusión y no se pueden distinguir por la sintaxis. La interfaz a la que se dirige realiza la distinción entre direcciones de unidifusión y aquellas de difusión por proximidad como una de las funciones de configuración. En general, un nodo siempre tiene una dirección local de vínculo. Puede tener una dirección local de sitio y una o más direcciones globales

18 ENRUTAMIENTO

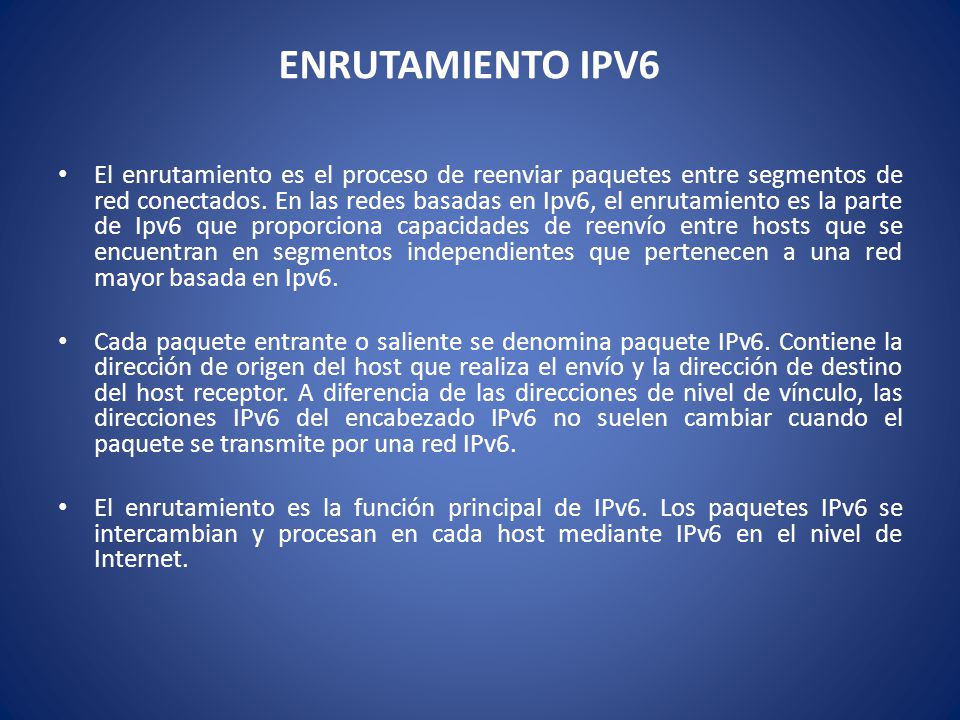

19 ENRUTAMIENTO IPV6 El enrutamiento es el proceso de reenviar paquetes entre segmentos de red conectados. En las redes basadas en Ipv6, el enrutamiento es la parte de Ipv6 que proporciona capacidades de reenvío entre hosts que se encuentran en segmentos independientes que pertenecen a una red mayor basada en Ipv6. Cada paquete entrante o saliente se denomina paquete IPv6. Contiene la dirección de origen del host que realiza el envío y la dirección de destino del host receptor. A diferencia de las direcciones de nivel de vínculo, las direcciones IPv6 del encabezado IPv6 no suelen cambiar cuando el paquete se transmite por una red IPv6. El enrutamiento es la función principal de IPv6. Los paquetes IPv6 se intercambian y procesan en cada host mediante IPv6 en el nivel de Internet.

20 ENRUTAMIENTO IPv6 Por encima del nivel IPv6, los servicios de transporte del host de origen pasan los datos en forma de segmentos TCP o mensajes UDP al nivel IPv6. El nivel IPv6 crea los paquetes IPv6 con la información de las direcciones de origen y destino, que se utiliza para enrutar los datos a través de la red. Después, el nivel IPv6 pasa los paquetes al nivel inferior del vínculo, donde los paquetes IPv6 se convierten en tramas para su transmisión a través de los medios específicos de una red física. Este proceso se produce en el orden inverso en el host de destino. En cada host ORIGEN, los servicios del nivel IPv6 examinan la dirección DESTINO de cada paquete, comparan esta dirección con una tabla de enrutamiento mantenida localmente y, después, determinan qué acción de reenvío adicional es necesaria. Los enrutadores IPv6 están conectados a dos o más segmentos de red IPv6 habilitados para reenviar paquetes entre ellos.

21 ENRUTADORES IPv6 Los segmentos de red IPv6, denominados también VÍNCULOS o SUBREDES, están conectados mediante enrutadores IPv6, que son dispositivos que pasan paquetes IPv6 de un segmento de red a otro. Este proceso se conoce como ENRUTAMIENTO IPv6. Los enrutadores IPv6 proporcionan el medio principal para unir dos o más segmentos de red IPv6 físicamente independientes.

22 CARACTERÍSTICAS Los enrutadores IPv6 son físicamente hosts múltiples. Un host de hosts múltiples físicos es un host de la red que utiliza dos o más interfaces de conexión de red para conectarse a cada segmento de red físicamente independiente. Los enrutadores IPv6 permiten el reenvío de paquetes a otros hosts IPv6. Los enrutadores IPv6 son diferentes de otros hosts que utilizan la característica de multitarjeta. Un enrutador IPv6 debe ser capaz de reenviar la comunicación basada en IPv6 entre redes para otros hosts de la red IPv6.

23 TABLAS DE ENRUTAMIENTO
Los hosts IPv6 utilizan una tabla de enrutamiento para mantener información acerca de otras redes y hosts IPv6. Los segmentos de red se identifican mediante un prefijo de red IPv6 y una longitud de prefijo. Las tablas de enrutamiento proporcionan información importante a cada host local respecto a cómo deben comunicarse con redes y hosts remotos. En cada equipo de una red IPv6, se puede mantener una tabla de enrutamiento con una entrada para cada equipo o red que se comunique con el equipo local.

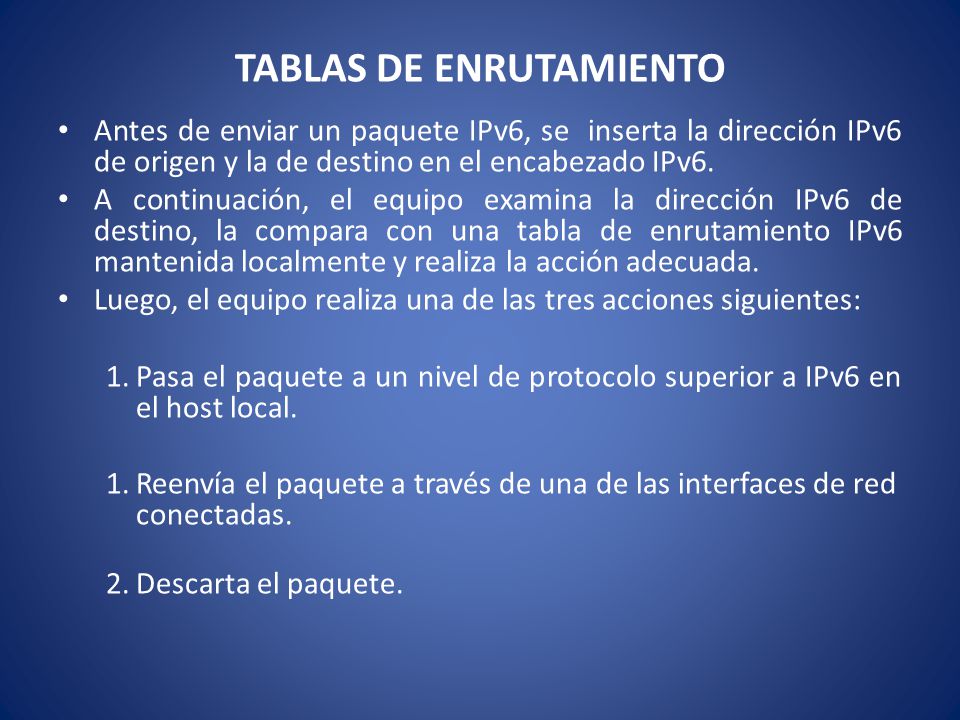

24 TABLAS DE ENRUTAMIENTO
Antes de enviar un paquete IPv6, se inserta la dirección IPv6 de origen y la de destino en el encabezado IPv6. A continuación, el equipo examina la dirección IPv6 de destino, la compara con una tabla de enrutamiento IPv6 mantenida localmente y realiza la acción adecuada. Luego, el equipo realiza una de las tres acciones siguientes: Pasa el paquete a un nivel de protocolo superior a IPv6 en el host local. Reenvía el paquete a través de una de las interfaces de red conectadas. Descarta el paquete.

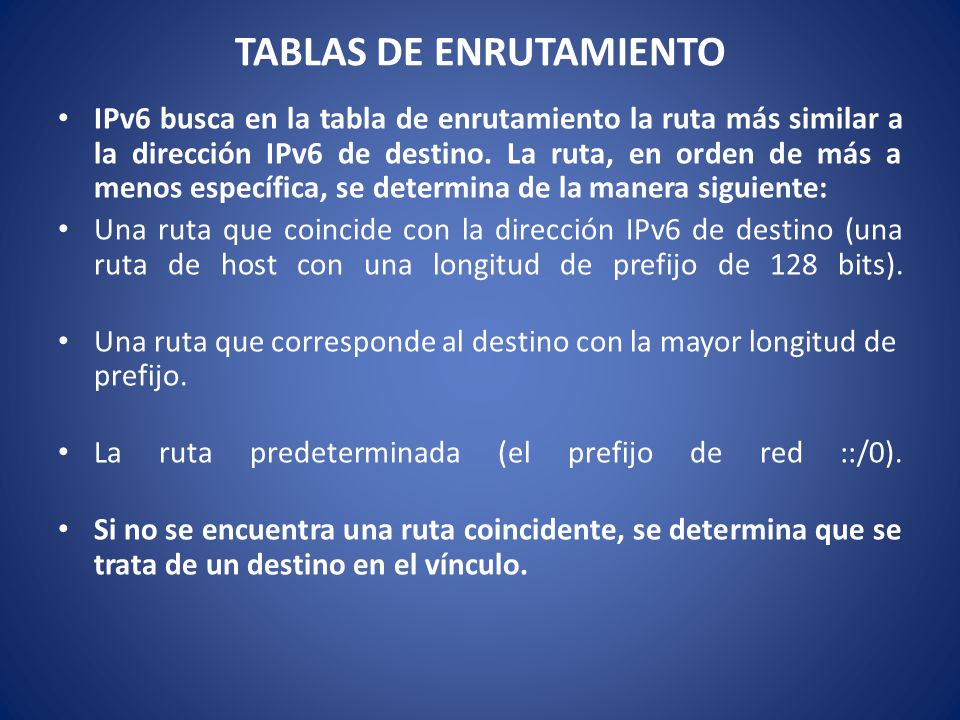

25 TABLAS DE ENRUTAMIENTO
IPv6 busca en la tabla de enrutamiento la ruta más similar a la dirección IPv6 de destino. La ruta, en orden de más a menos específica, se determina de la manera siguiente: Una ruta que coincide con la dirección IPv6 de destino (una ruta de host con una longitud de prefijo de 128 bits). Una ruta que corresponde al destino con la mayor longitud de prefijo. La ruta predeterminada (el prefijo de red ::/0). Si no se encuentra una ruta coincidente, se determina que se trata de un destino en el vínculo.

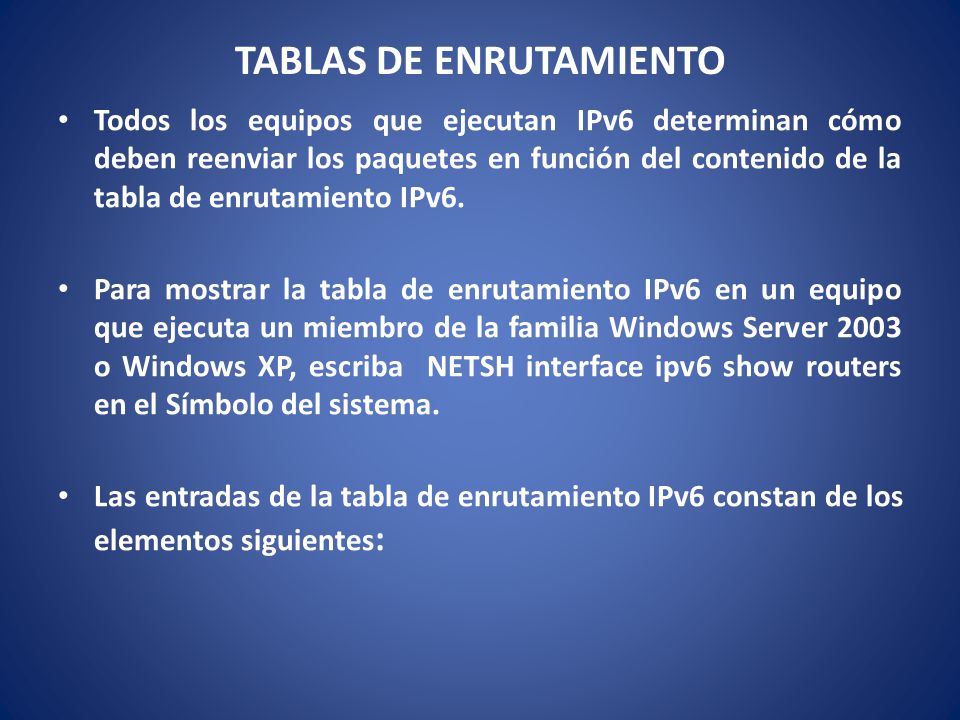

26 TABLAS DE ENRUTAMIENTO
Todos los equipos que ejecutan IPv6 determinan cómo deben reenviar los paquetes en función del contenido de la tabla de enrutamiento IPv6. Para mostrar la tabla de enrutamiento IPv6 en un equipo que ejecuta un miembro de la familia Windows Server 2003 o Windows XP, escriba NETSH interface ipv6 show routers en el Símbolo del sistema. Las entradas de la tabla de enrutamiento IPv6 constan de los elementos siguientes:

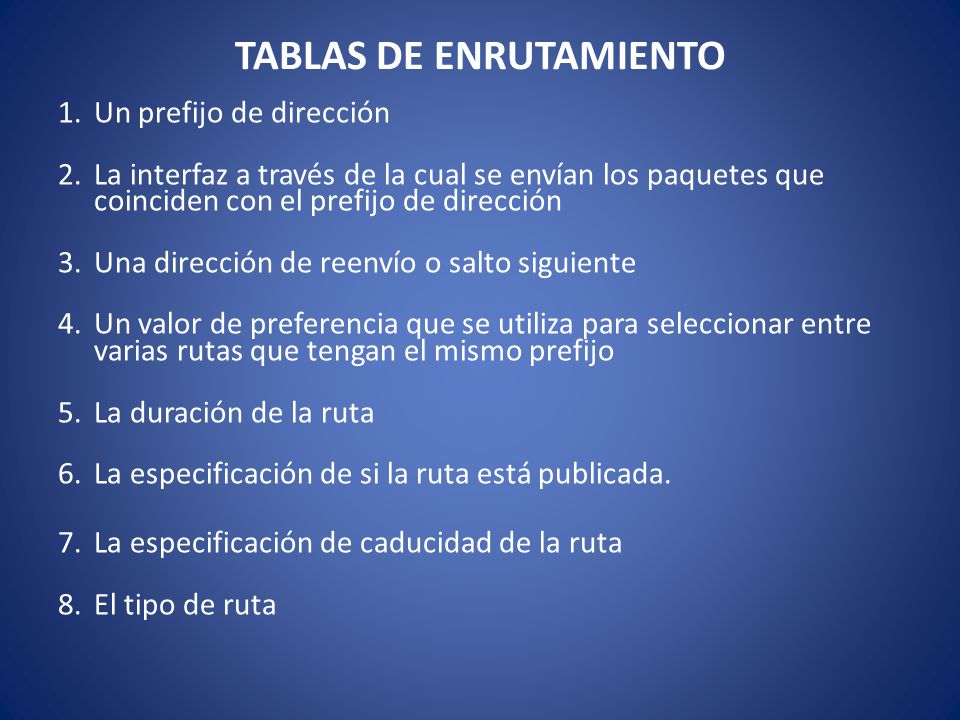

27 TABLAS DE ENRUTAMIENTO
Un prefijo de dirección La interfaz a través de la cual se envían los paquetes que coinciden con el prefijo de dirección Una dirección de reenvío o salto siguiente Un valor de preferencia que se utiliza para seleccionar entre varias rutas que tengan el mismo prefijo La duración de la ruta La especificación de si la ruta está publicada. La especificación de caducidad de la ruta El tipo de ruta

28 TABLAS DE ENRUTAMIENTO
La tabla de enrutamiento IPv6 se genera automáticamente y está basada en la configuración IPv6 actual del equipo. Al reenviar los paquetes IPv6, el equipo busca en la tabla de enrutamiento la entrada más similar a la dirección IPv6 de destino. La ruta para el prefijo local del vínculo (FE80::/64) no se muestra. La ruta predeterminada (una ruta con un prefijo de ::/0) se suele utilizar para reenviar un paquete IPv6 a un enrutador predeterminado del vínculo local. Como el enrutador que corresponde al enrutador predeterminado contiene información acerca de los prefijos de red de las demás subredes IPv6 del conjunto de redes IPv6 mayor, reenvía el paquete a otros enrutadores hasta que finalmente se entrega en el destino.
