1 ESTRUCTURAS Profesor: Víctor Guajardo Vargas
UNIVERSIDAD ALBERTO HURTADO Diplomado Educación Tecnológica y Robótica Educativa ESTRUCTURAS Profesor: Víctor Guajardo Vargas

2 Concepto de Estructura
  Llamamos estructura a un conjunto de elementos capaces de aguantar pesos y cargas sin romperse y sin a penas deformarse.

3 Propiedades Principales

4 Elementos Resistentes
Pilares Vigas Tirantes Arcos Triángulos Tubos

5                         Pilares Elementos resistentes dispuestos en posición vertical, que soportan el peso de los elementos que se apoyan sobre ellos. Cuando presentan forma cilíndrica se les denomina columnas.

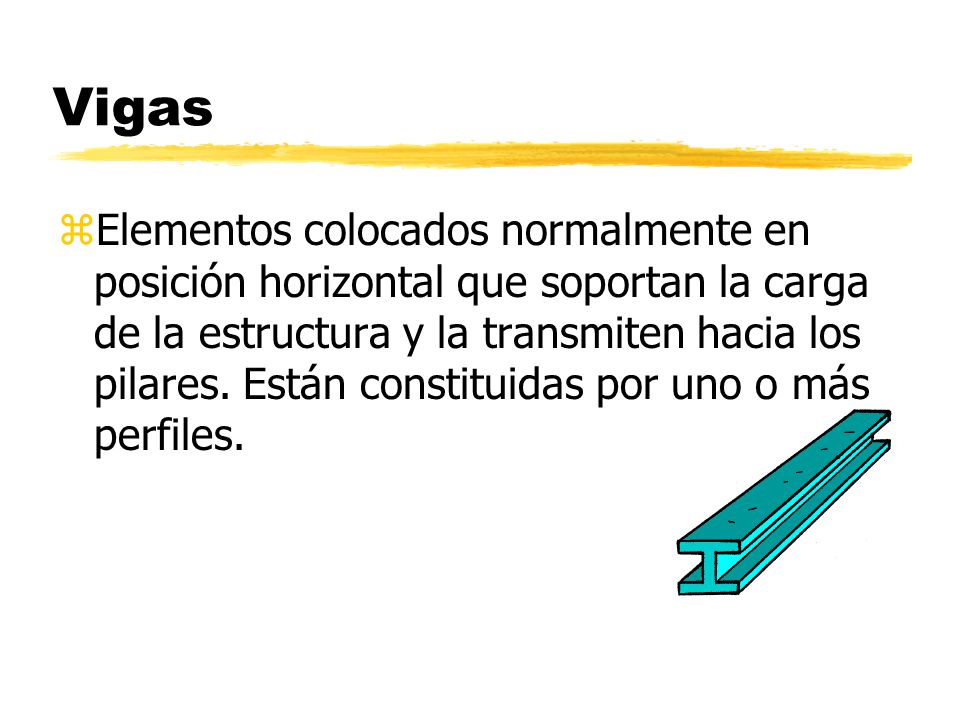

6                          Vigas  Elementos colocados normalmente en posición horizontal que soportan la carga de la estructura y la transmiten hacia los pilares. Están constituidas por uno o más perfiles.

7 ELEMENTOS DE SOPORTE

8    Tirantes                  Son cables, normalmente constituidos por hilos de acero, que dan rigidez y permiten mejorar la resistencia de la estructura.

9    Arcos                     Forma geométrica que permite trasmitir las cargas que soporta hacia los elementos que sustentan la estructura.

10    Triángulos              El triángulo es la forma geométrica más estable, al no deformarse al actuar sobre él fuerzas externas.

11 Tubos   Su geometría cilíndrica permite un reparto equitativo de las cargas sobre sus paredes

12 TIPOS DE PERFILES

13 Esfuerzos en las estructuras
*Tracción *Compresión *Flexión *Torsión *Cortadura

14    Tracción                  Decimos que un elemento está sometido a un esfuerzo de tracción cuando sobre él actúan fuerzas que tienden a estirarlo

15 Compresión Un cuerpo se encuentra sometido a compresión si las fuerzas aplicadas tienden a aplastarlo o comprimirlo

16 TRACCIÓN Y COMPRESIÓN

17     Flexión                   Un elemento estará sometido a flexión cuando actúen sobre el cargas que tiendan a doblarlo.

18 Torsión Un cuerpo sufre esfuerzos de torsión cuando existen fuerzas que tienden a retorcerlo

19 Cortadura     Es el esfuerzo al que está sometida a una pieza cuando las fuerzas aplicadas tienden a cortarla o desgarrarla.

20 CORTADURA, FLEXIÓN, TENSIÓN TRANSVERSAL

21 TORSIÓN Y PANDEO

22 DISMINUIR LA LUZ - COLOCAR TIRANTES - AUMENTAR EL CANTO
MÉTODOS PARA DISMINUIR LA FLECHA DISMINUIR LA LUZ COLOCAR TIRANTES AUMENTAR EL CANTO

23 PUENTES Y CATEDRALES

24 TRIÁNGULO Y CERCHAS

25 CERCHAS Y CELOSIA

26 TIPOS DE ESFUERZO FLEXIÓN COMPRESIÓN TRACCIÓN

27 Objetivo Desarrollar una estructura aplicando algunos principios físicos que permitan soportar un peso determinado.

28 PAGINAS SOBRE ESTRUCTURAS

29 Condiciones. Construir una estructura con materiales livianos que permitan un soporte mecánico. Diseñar el Objeto a construir, en google sketchup Entregar Soporte teórico, diseño, y guía del alumno. Enviar el material al mail del profesor EVALUACIÓN: Construcción , Guía del alumno, Soporte teórico.

30 Materiales Palitos de maqueta máximo 3 mm Pegamento; Silicona liquida.
