1 Alambrado correcto Figura 1 de transformadores de aislamiento

2 Alambrado incorrecto Figura 2 de transformadores de aislamiento

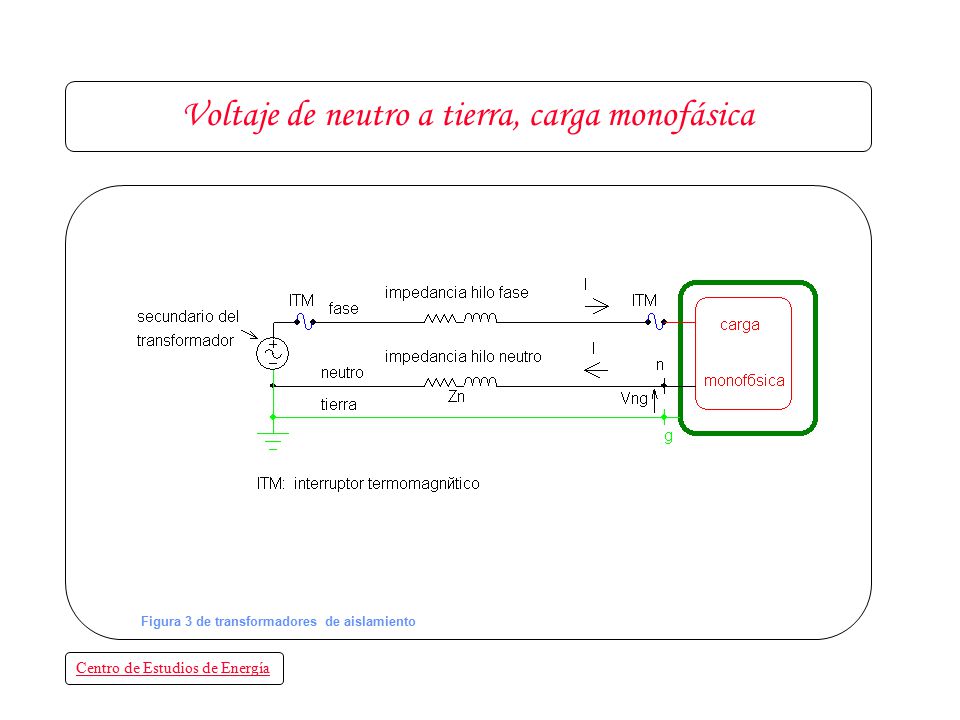

3 Voltaje de neutro a tierra, carga monofásica
Figura 3 de transformadores de aislamiento

4 Voltaje de neutro a tierra en instalación trifásica
Figura 4 de transformadores de aislamiento

5 Corrientes con alto contenido de tercera armónica
(ITM: interruptor termomagnético) secundario transformador estrella aterrizada ITM ITM Zf Ia 37 Ib 45 Ic 47 In 69 fase a Zf fase b Zf fase c Ic Zn In Ib Ia Vng

6 Resultados de la simulación en ATP
Corrientes en cada fase en el lado de la carga y en el neutro común de retorno, para 2 ciclos de 60 Hz 30 15 Fase a Neutro corriente (A) -30 -15 15 30 180 360 540 180 360 540 -15 -30 corriente (A) 30 15 La corriente en el neutro es de una frecuencia de 180 Hz y en este caso su valor rms es 1.72 veces el valor rms de cualquiera de las fases Fase b corriente (A) 180 360 540 -15 -30 -30 -15 15 30 Fase c corriente (A) 180 360 540 grados eléctricos

7 Corrientes balanceadas no dan lugar a corriente cero por el neutro
1 2 3 4 5 6 ia ib ic In = ia + ib + ic

8 Voltaje de neutro a tierra y corriente del neutro
Figura 5 de transformadores de aislamiento Figura 5 de transformadores de aislamiento

9 Transformador de aislamiento, carga monofásica
Figura 6 de transformadores de aislamiento

10 Transformador de aislamiento en instalación trifásica
Figura 7 de transformadores de aislamiento

11 Transformadores de aislamiento
Descripción, IEEE (p231): Transformador con devanados físicamente diferentes para el primario y el secundario. Frecuentemente cuentan con blindaje electrostático para reducir más el ruido de modo común Funciones principales, IEEE : Atenua disturbios de modo común en los conductores del suministro. Proporciona un punto local de referencia para tierra. Con derivaciones permite compenzación de la caída de estado estable en alimentadores
