Sistema de suministro eléctrico

Presentación del tema: "Sistema de suministro eléctrico"— Transcripción de la presentación:

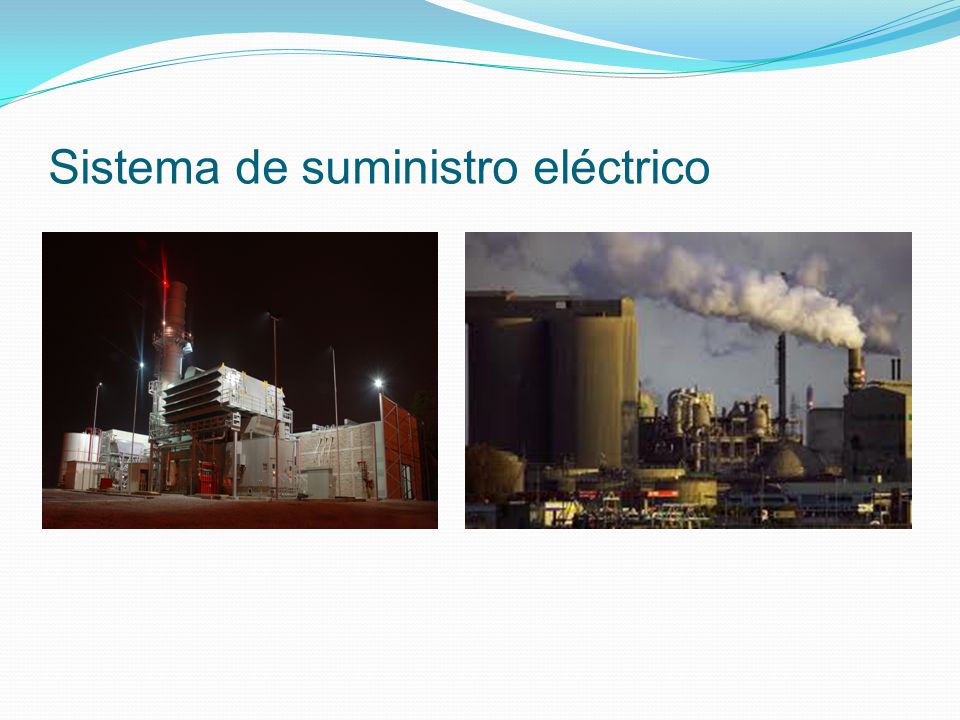

1 Sistema de suministro eléctrico

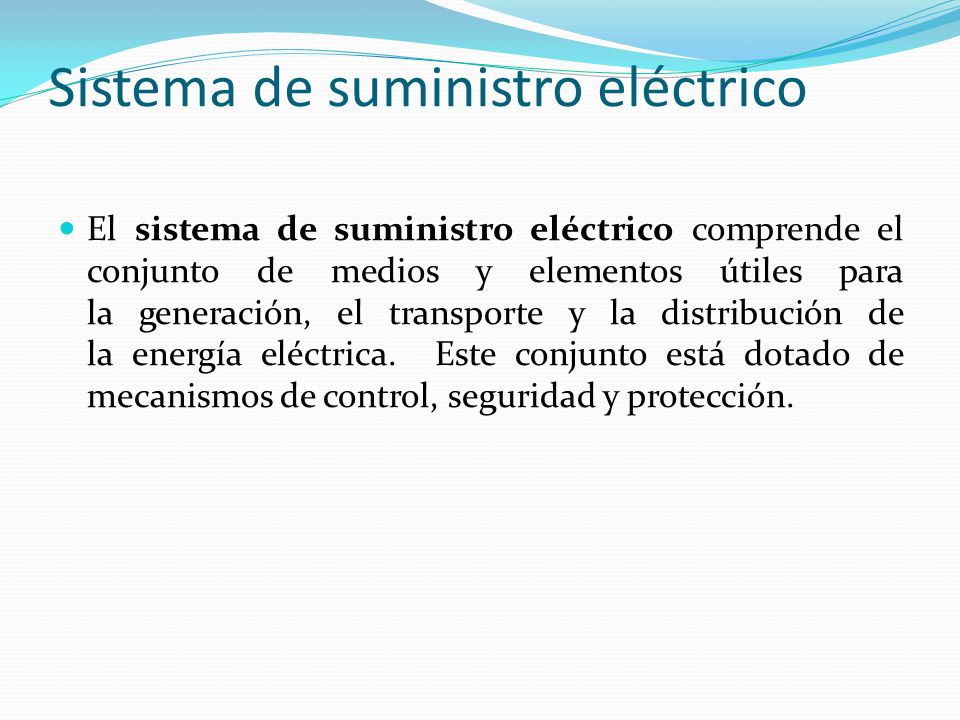

2 Sistema de suministro eléctrico
El sistema de suministro eléctrico comprende el conjunto de medios y elementos útiles para la generación, el transporte y la distribución de la energía eléctrica.  Este conjunto está dotado de mecanismos de control, seguridad y protección.

3 Constituye un sistema integrado que además de disponer de sistemas de control distribuido, está regulado por un sistema de control centralizado que garantiza una explotación racional de los recursos de generación y una calidad de servicio acorde con la demanda de los usuarios, compensando las posibles incidencias y fallas producidas.

4 En la figura siguiente, se pueden observar en un diagrama esquematizado las distintas partes componentes del sistema de suministro eléctrico:

5 Etapas del Sistema

6 Generación La energía eléctrica se genera en las centrales eléctricas. Una central eléctrica es una instalación que utiliza una fuente de energía primaria para hacer girar una turbina que, a su vez, hace girar un alternador, generando así electricidad. El hecho de que la electricidad, a nivel industrial, no pueda ser almacenada y deba consumirse en el momento en que se produce, obliga a disponer de capacidades de producción con potencias elevadas para hacer frente a las puntas de consumo con flexibilidad de funcionamiento para adaptarse a la demanda.

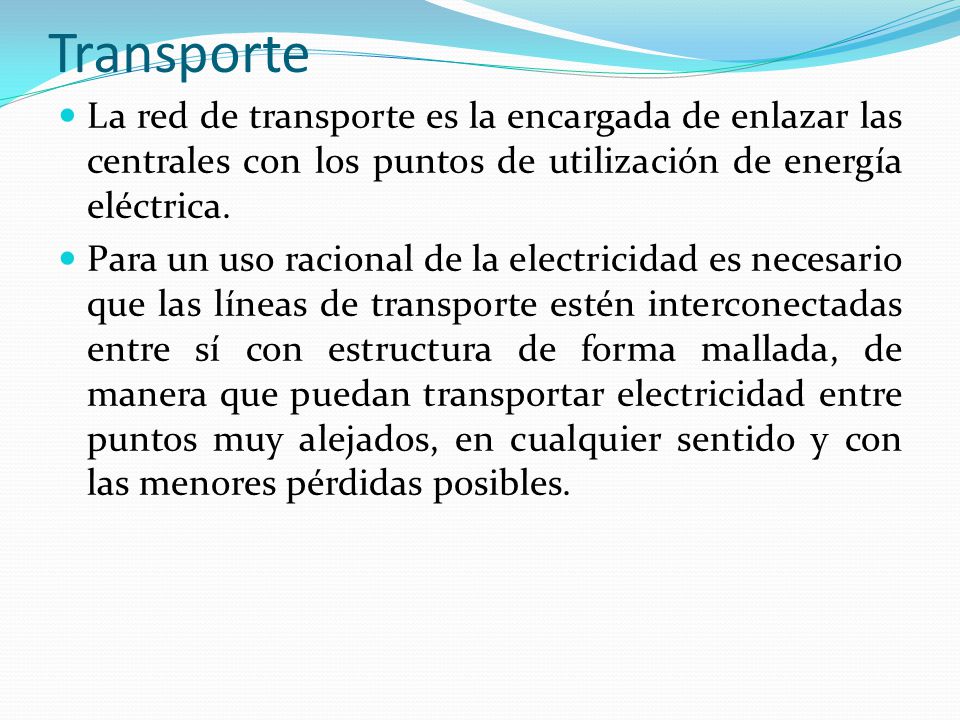

7 Transporte La red de transporte es la encargada de enlazar las centrales con los puntos de utilización de energía eléctrica. Para un uso racional de la electricidad es necesario que las líneas de transporte estén interconectadas entre sí con estructura de forma mallada, de manera que puedan transportar electricidad entre puntos muy alejados, en cualquier sentido y con las menores pérdidas posibles.

8 Subestaciones Las instalaciones llamadas subestaciones son plantas transformadoras que se encuentran junto a las centrales generadoras (Estación elevadora en la Figura 1) y en la periferia de las diversas zonas de consumo, enlazadas entre ellas por la Red de Transporte. En estas últimas se reduce la tensión de la electricidad de la tensión de transporte a la de distribución.

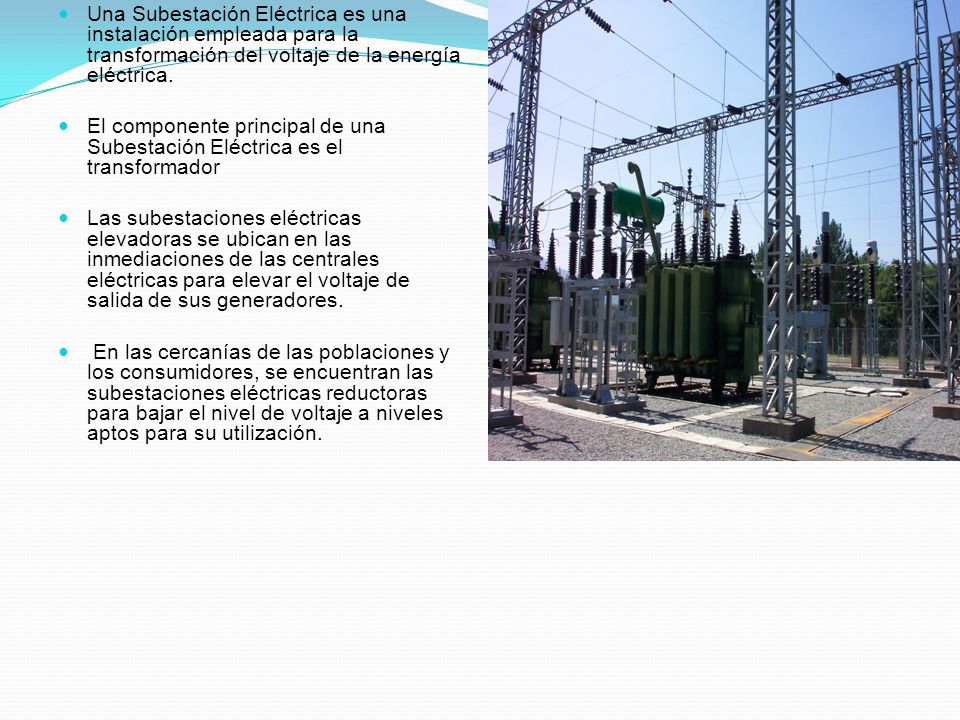

9 Una Subestación Eléctrica es una instalación empleada para la transformación del voltaje de la energía eléctrica. El componente principal de una Subestación Eléctrica es el transformador Las subestaciones eléctricas elevadoras se ubican en las inmediaciones de las centrales eléctricas para elevar el voltaje de salida de sus generadores. En las cercanías de las poblaciones y los consumidores, se encuentran las subestaciones eléctricas reductoras para bajar el nivel de voltaje a niveles aptos para su utilización.

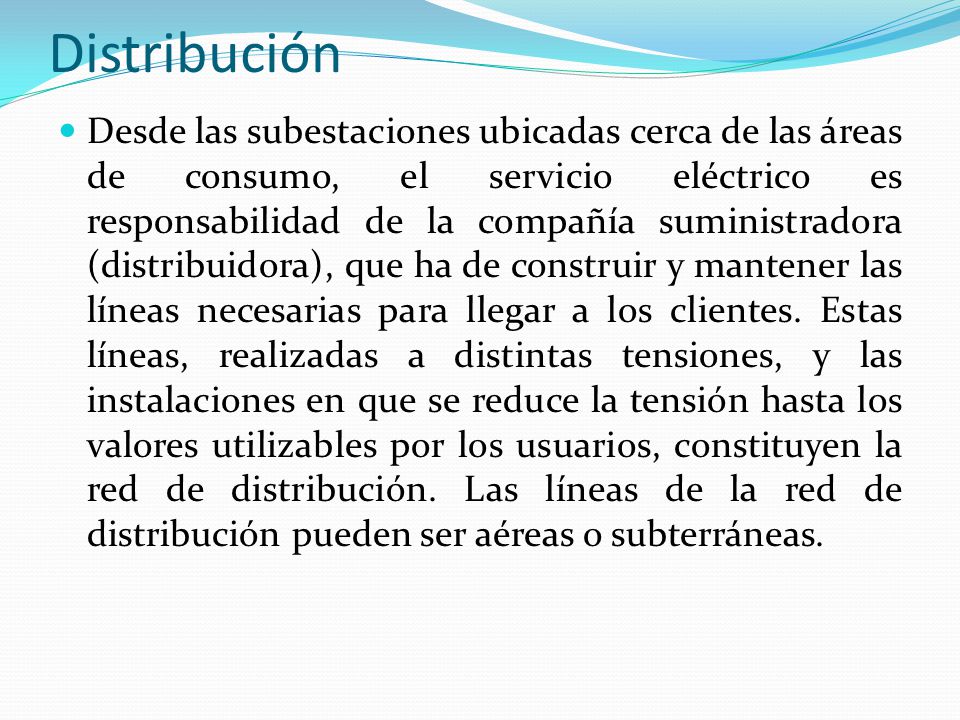

10 Distribución Desde las subestaciones ubicadas cerca de las áreas de consumo, el servicio eléctrico es responsabilidad de la compañía suministradora (distribuidora), que ha de construir y mantener las líneas necesarias para llegar a los clientes. Estas líneas, realizadas a distintas tensiones, y las instalaciones en que se reduce la tensión hasta los valores utilizables por los usuarios, constituyen la red de distribución. Las líneas de la red de distribución pueden ser aéreas o subterráneas.

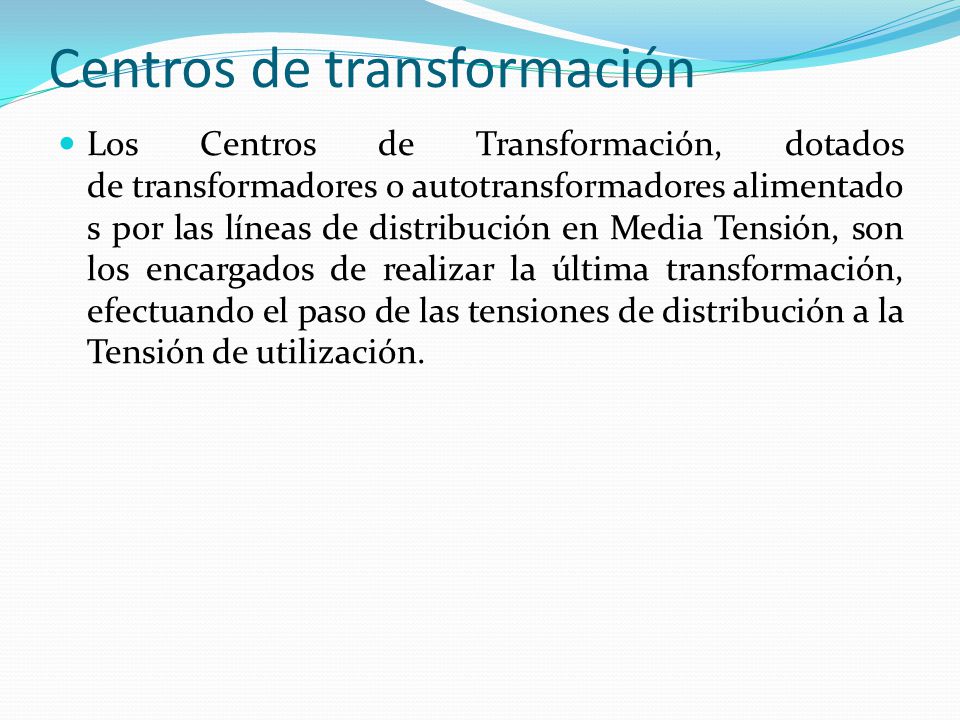

11 Centros de transformación
Los Centros de Transformación, dotados de transformadores o autotransformadores alimentados por las líneas de distribución en Media Tensión, son los encargados de realizar la última transformación, efectuando el paso de las tensiones de distribución a la Tensión de utilización.

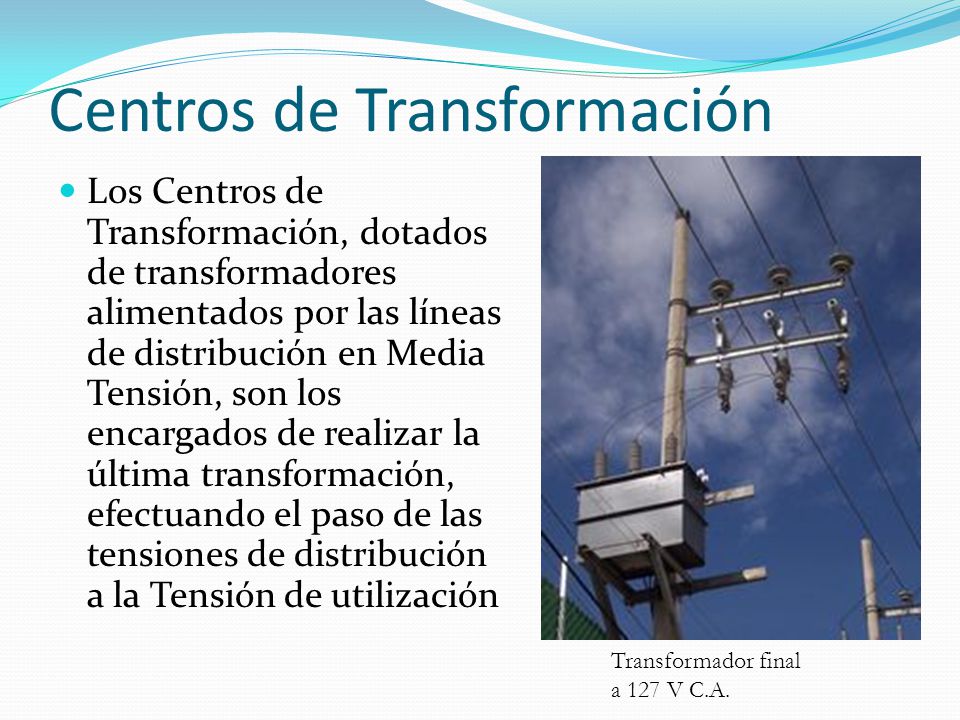

12 Centros de Transformación
Los Centros de Transformación, dotados de transformadores alimentados por las líneas de distribución en Media Tensión, son los encargados de realizar la última transformación, efectuando el paso de las tensiones de distribución a la Tensión de utilización Transformador final a 127 V C.A.

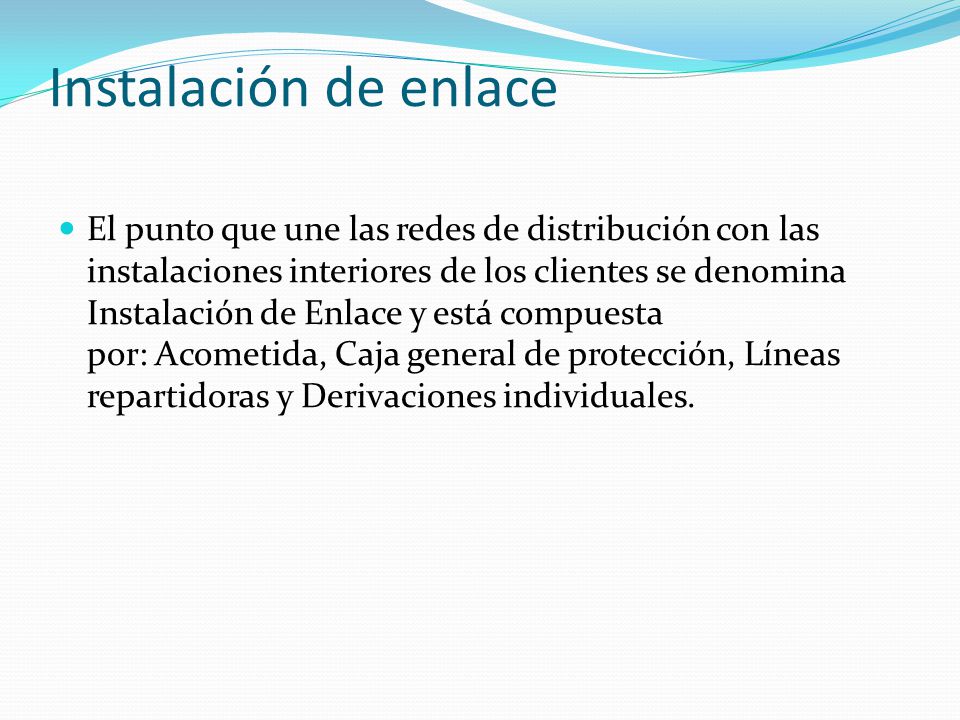

13 Instalación de enlace El punto que une las redes de distribución con las instalaciones interiores de los clientes se denomina Instalación de Enlace y está compuesta por: Acometida, Caja general de protección, Líneas repartidoras y Derivaciones individuales.

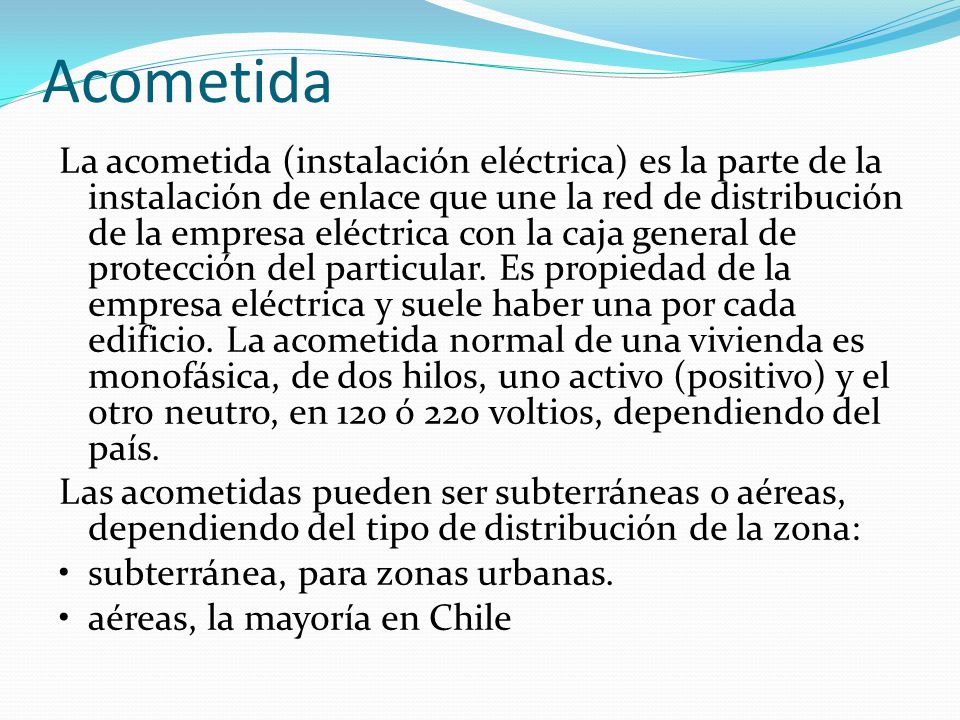

14 Acometida La acometida (instalación eléctrica) es la parte de la instalación de enlace que une la red de distribución de la empresa eléctrica con la caja general de protección del particular. Es propiedad de la empresa eléctrica y suele haber una por cada edificio. La acometida normal de una vivienda es monofásica, de dos hilos, uno activo (positivo) y el otro neutro, en 120 ó 220 voltios, dependiendo del país. Las acometidas pueden ser subterráneas o aéreas, dependiendo del tipo de distribución de la zona: • subterránea, para zonas urbanas. • aéreas, la mayoría en Chile

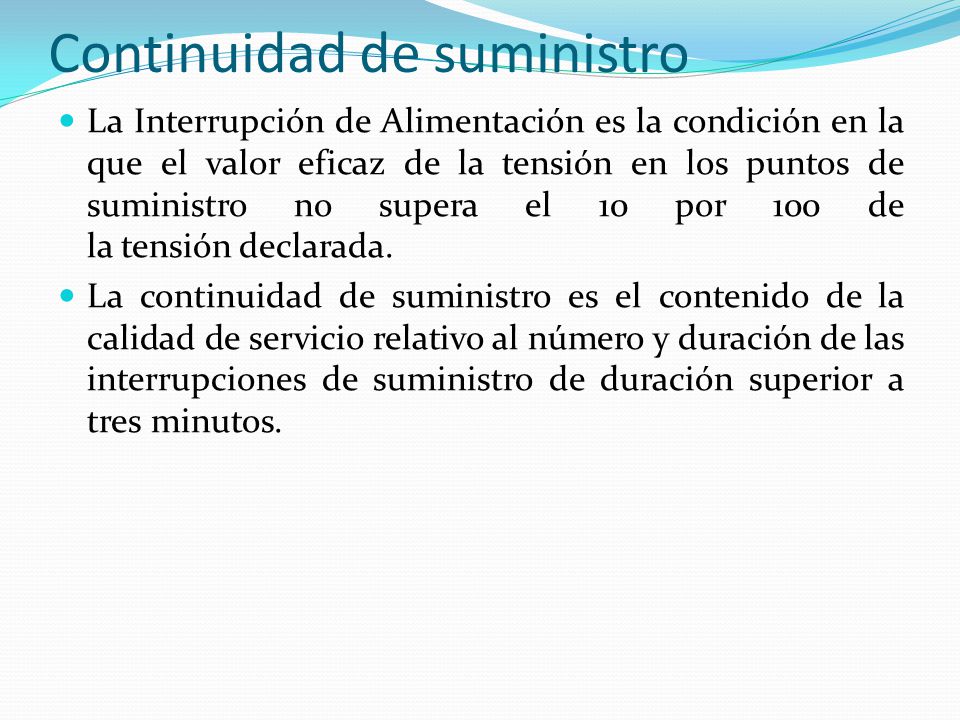

15 Continuidad de suministro
La Interrupción de Alimentación es la condición en la que el valor eficaz de la tensión en los puntos de suministro no supera el 10 por 100 de la tensión declarada. La continuidad de suministro es el contenido de la calidad de servicio relativo al número y duración de las interrupciones de suministro de duración superior a tres minutos.

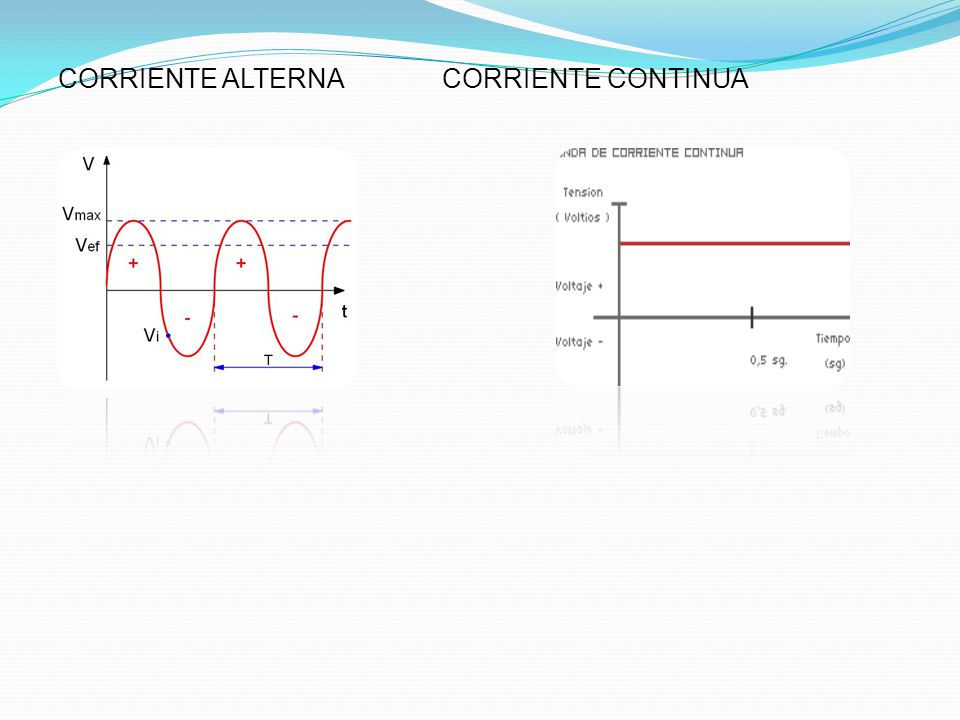

16 CORRIENTE ALTERNA CORRIENTE CONTINUA .

17

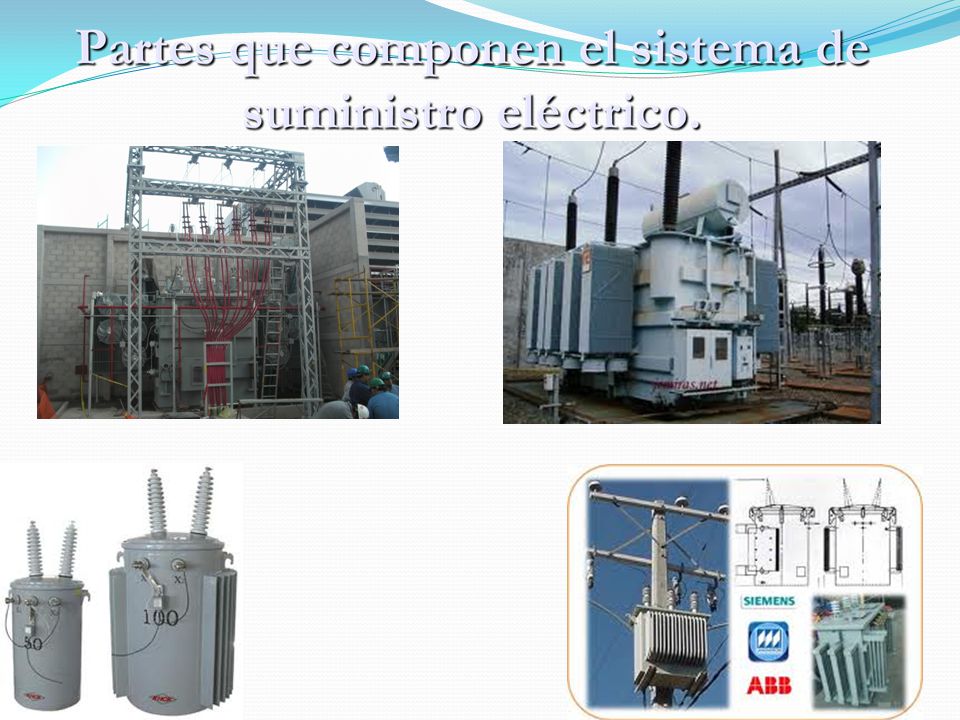

18

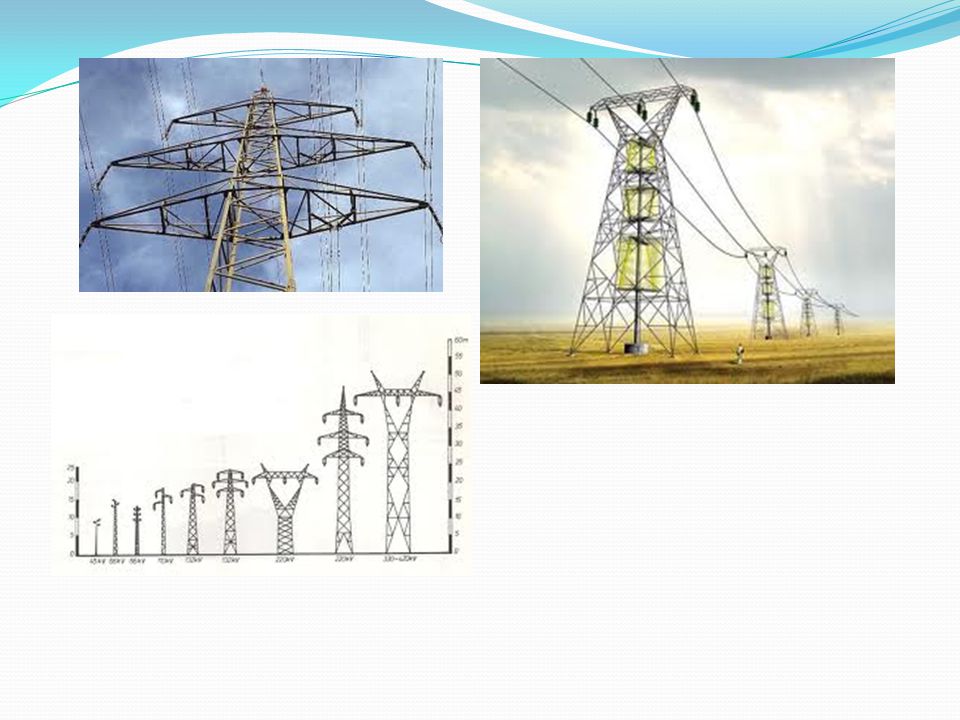

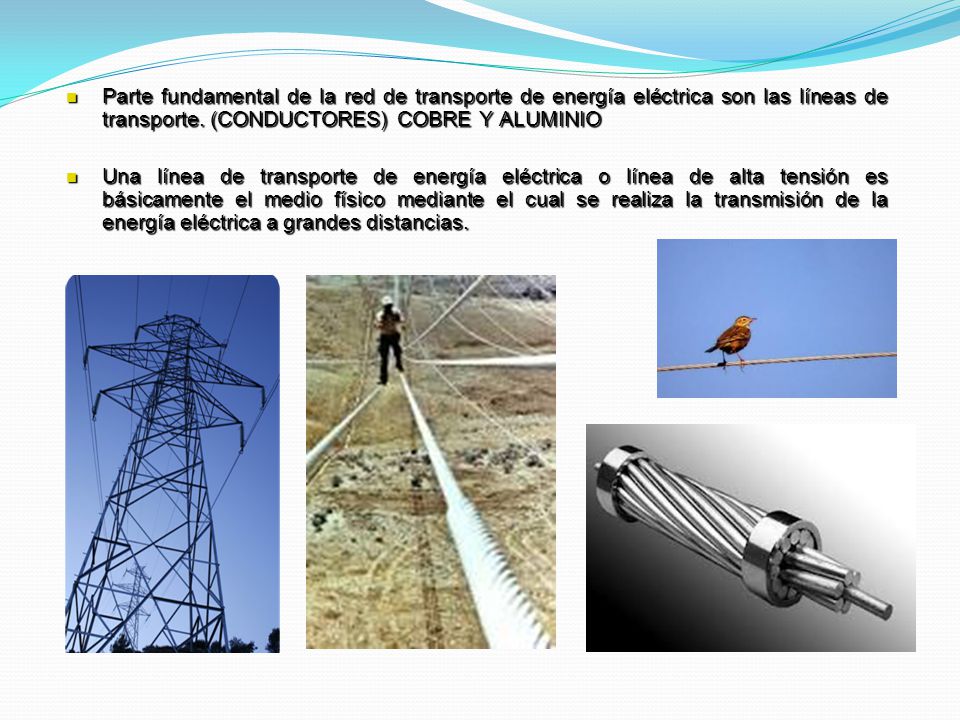

19 Parte fundamental de la red de transporte de energía eléctrica son las líneas de transporte. (CONDUCTORES) COBRE Y ALUMINIO Una línea de transporte de energía eléctrica o línea de alta tensión es básicamente el medio físico mediante el cual se realiza la transmisión de la energía eléctrica a grandes distancias.

20

21 Aisladores. Son los elementos cuya finalidad consiste en aislar el conductor de la línea de apoyo que lo soporta

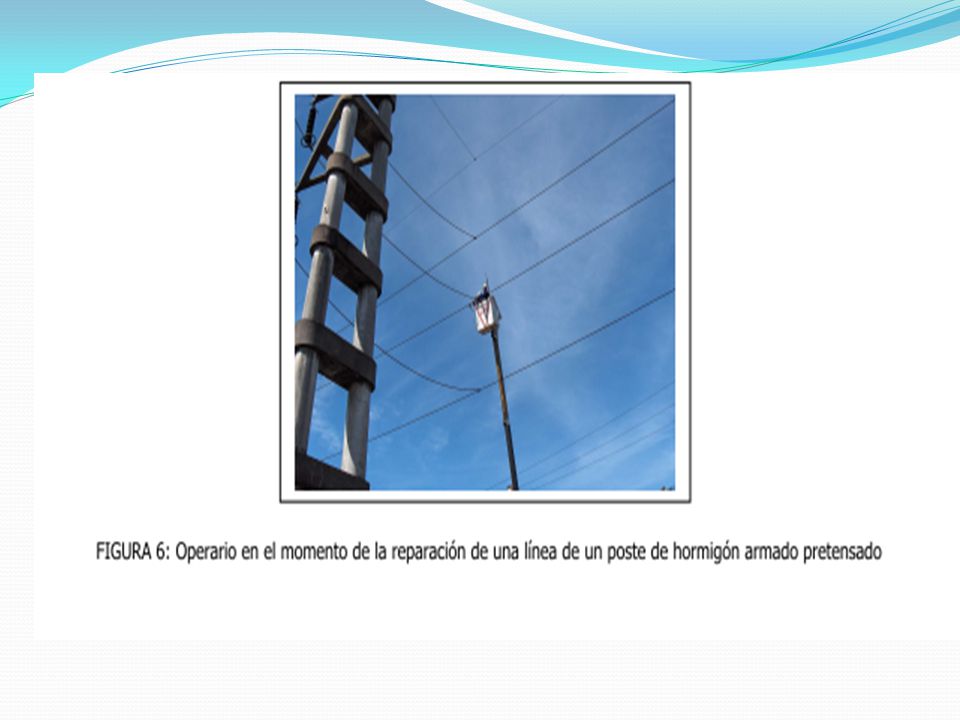

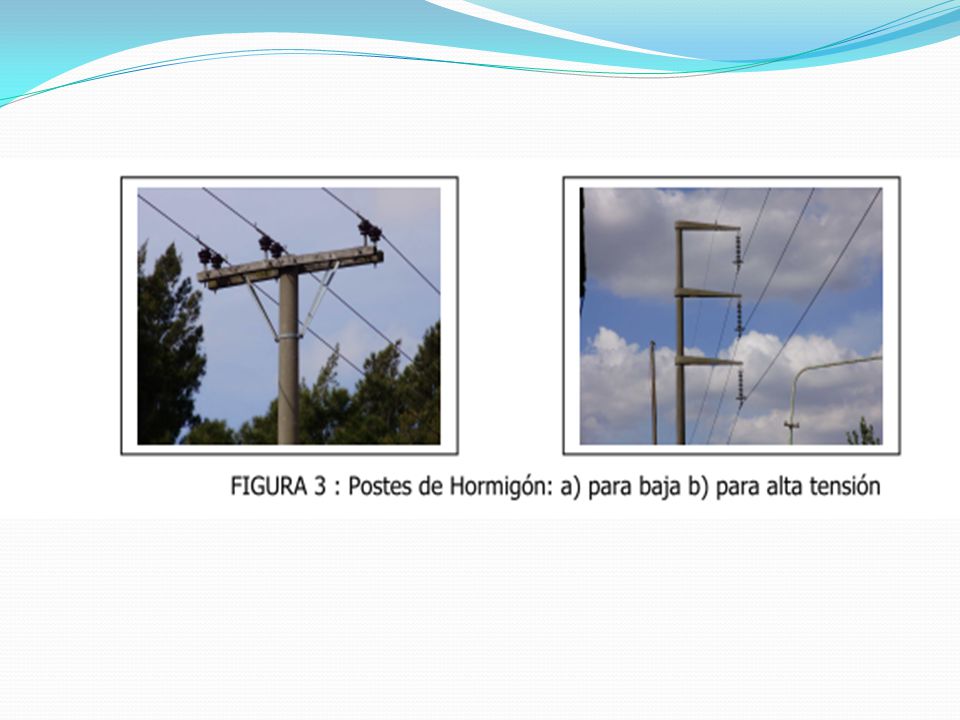

22 Postes de hormigón: pretensado y armado

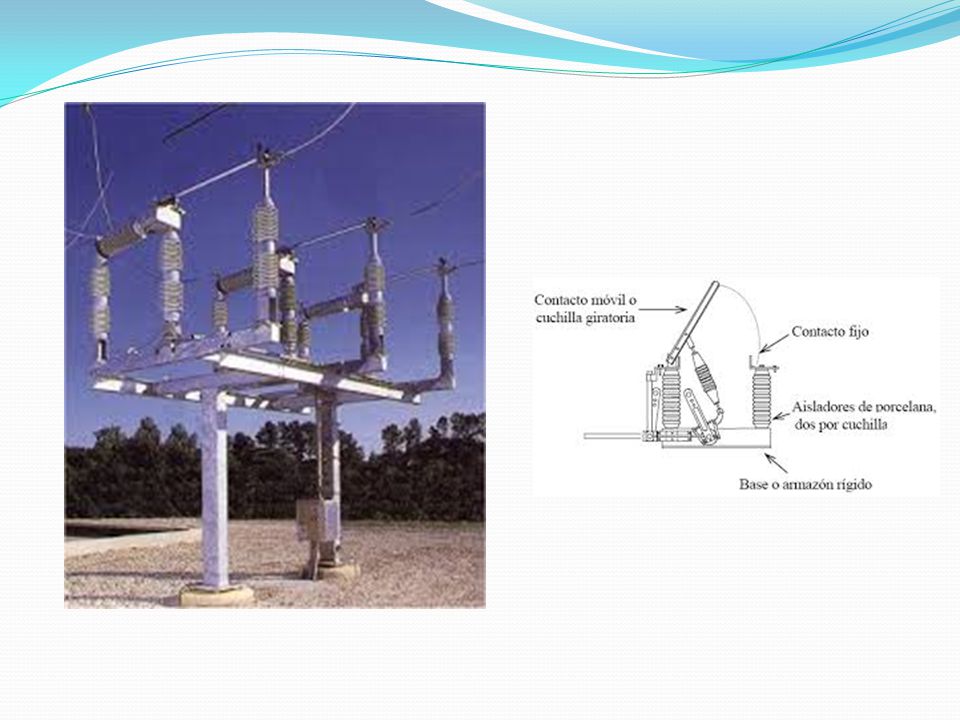

23

24 Baja tensión. Se considera instalación de baja tensión eléctrica aquella que distribuya o genere energía eléctrica para consumo propio y a las receptoras en los siguientes límites de tensiones nominales: Corriente alterna: igual o inferior a 1000 voltios.

25 Media tensión eléctrica
es el término que se usa para referirse a instalaciones con tensiones entre 1 y 36 kilovoltios (kV). Dichas instalaciones son frecuentes en líneas de distribución que finalizan en centros de transformación, en dónde normalmente se reduce la tensión hasta los 420 voltios.

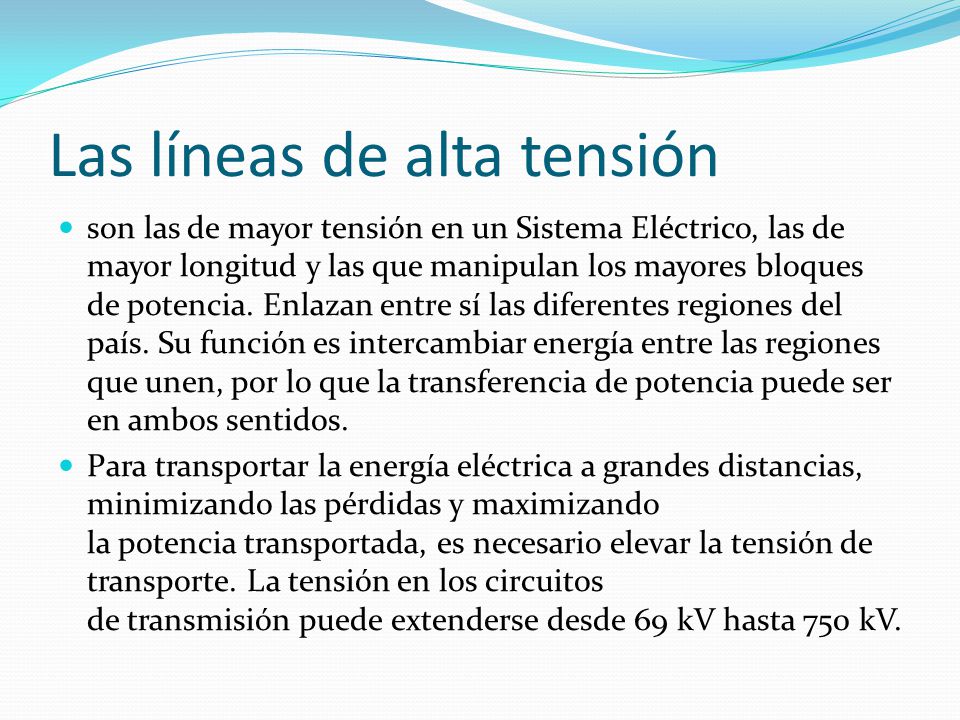

26 Las líneas de alta tensión
son las de mayor tensión en un Sistema Eléctrico, las de mayor longitud y las que manipulan los mayores bloques de potencia. Enlazan entre sí las diferentes regiones del país. Su función es intercambiar energía entre las regiones que unen, por lo que la transferencia de potencia puede ser en ambos sentidos. Para transportar la energía eléctrica a grandes distancias, minimizando las pérdidas y maximizando la potencia transportada, es necesario elevar la tensión de transporte. La tensión en los circuitos de transmisión puede extenderse desde 69 kV hasta 750 kV.

27 1. Configuración de las redes eléctricas de distribución en baja tensión
La red de distribución en baja tensión es el conjunto de conductores y apoyos que, partiendo del centro de transformación, recorre toda la zona de suministro. Trenzada posada Trenzada tensada Redes Red subterránea Red aérea Urbana Rural

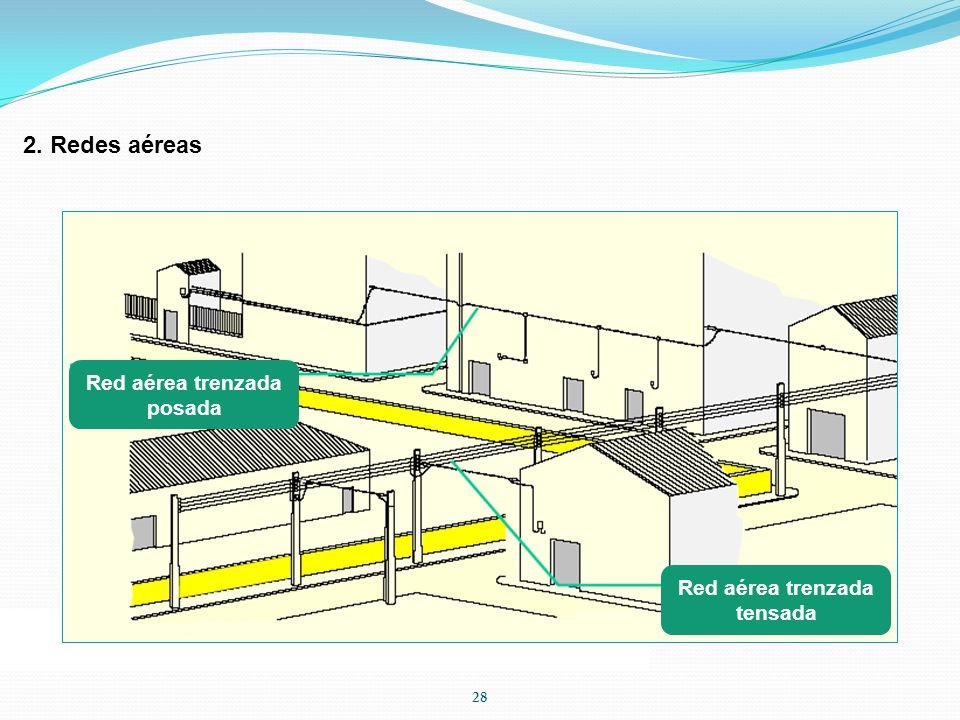

28 2. Redes aéreas Red aérea trenzada posada Red aérea trenzada tensada

29 Red aérea trenzada posada
02 Red aérea trenzada posada Se utiliza en trazados en espacios reducidos o cuando debe quedar disimulada en fachadas Cruza espacios vacíos mediante la colocación de amarres adecuados Los soportes utilizados deben guardar entre sí una distancia entre 0,5 y 0,7 m El haz debe guardar una separación con la pared de 5 cm Red trenzada posada en fachada.

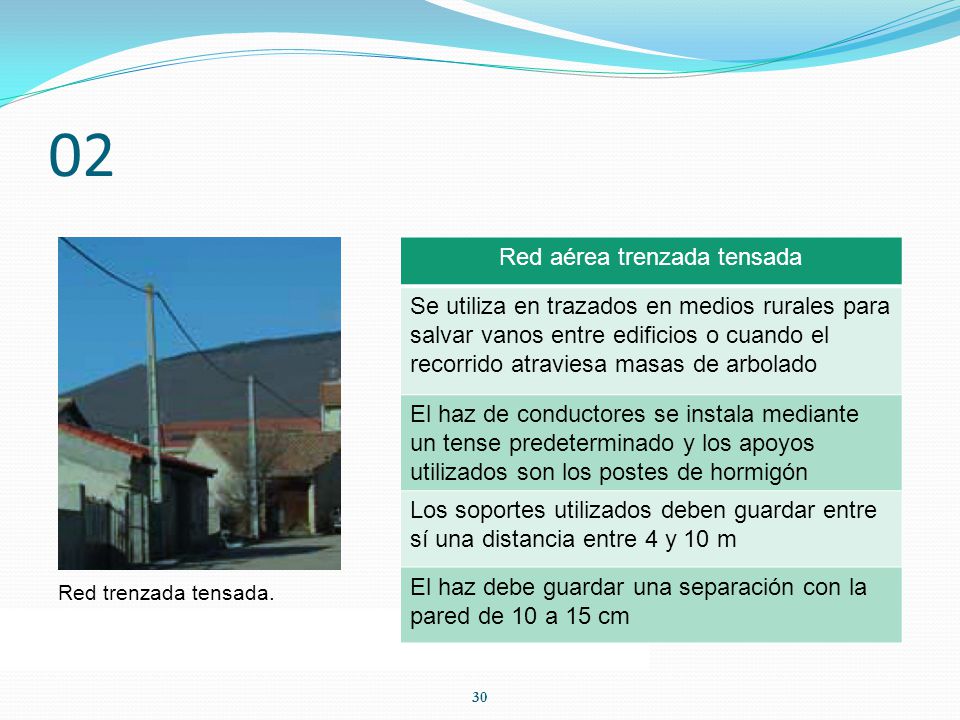

30 Red aérea trenzada tensada
02 Red aérea trenzada tensada Se utiliza en trazados en medios rurales para salvar vanos entre edificios o cuando el recorrido atraviesa masas de arbolado El haz de conductores se instala mediante un tense predeterminado y los apoyos utilizados son los postes de hormigón Los soportes utilizados deben guardar entre sí una distancia entre 4 y 10 m El haz debe guardar una separación con la pared de 10 a 15 cm Red trenzada tensada.

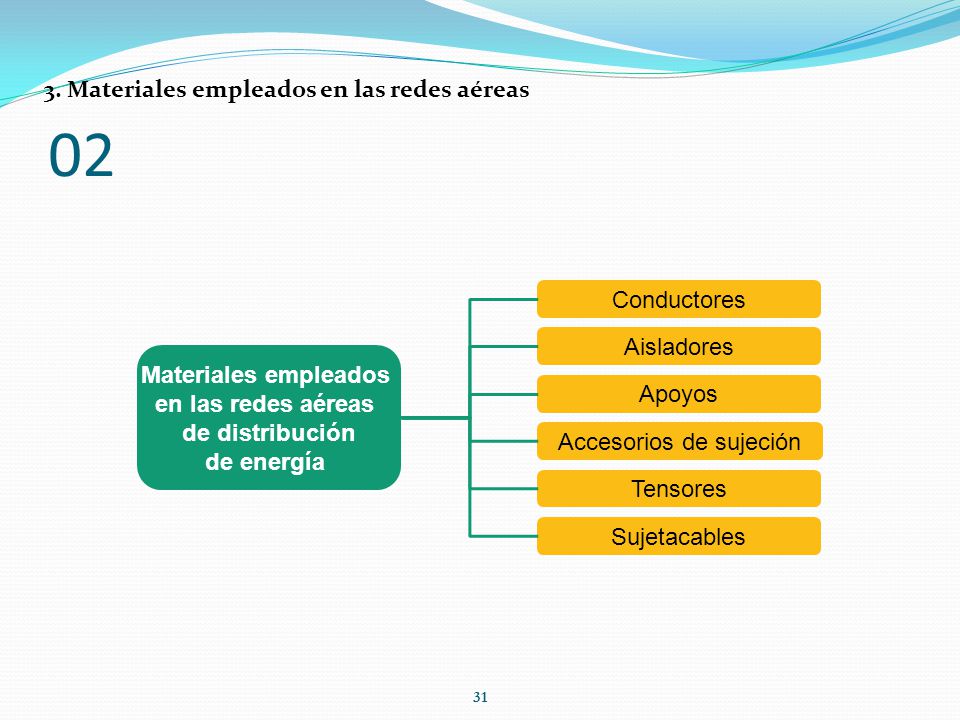

31 en las redes aéreas de distribución de energía
3. Materiales empleados en las redes aéreas 02 Conductores Aisladores Accesorios de sujeción Apoyos Tensores Sujetacables Materiales empleados en las redes aéreas de distribución de energía

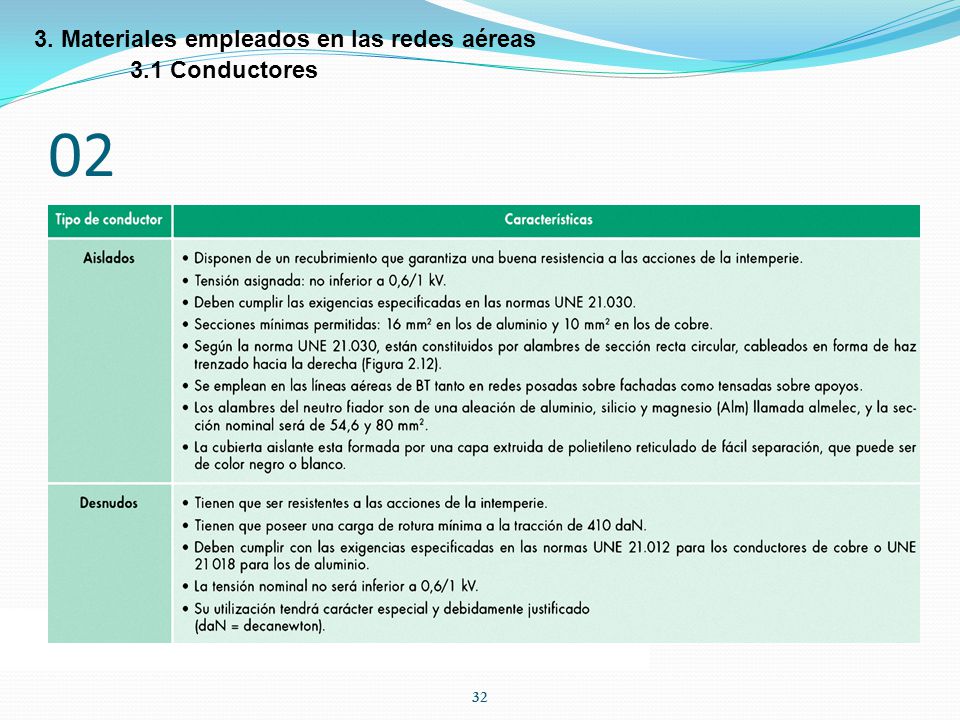

32 3. Materiales empleados en las redes aéreas
3.1 Conductores 02

33 02 Sección Intensidad máxima admisible en servicio permanente
Factores de corrección Intensidades máximas de cortocircuito admisibles Las características técnicas de los conductores aislados vienen determinadas por:

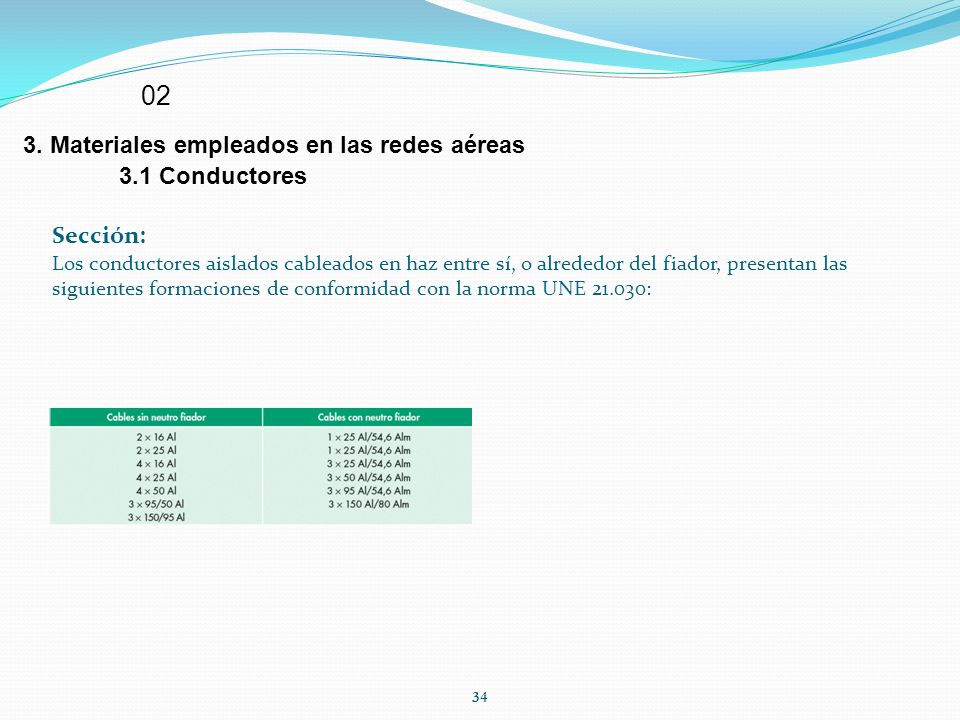

34 02 3. Materiales empleados en las redes aéreas 3.1 Conductores
Sección: Los conductores aislados cableados en haz entre sí, o alrededor del fiador, presentan las siguientes formaciones de conformidad con la norma UNE :

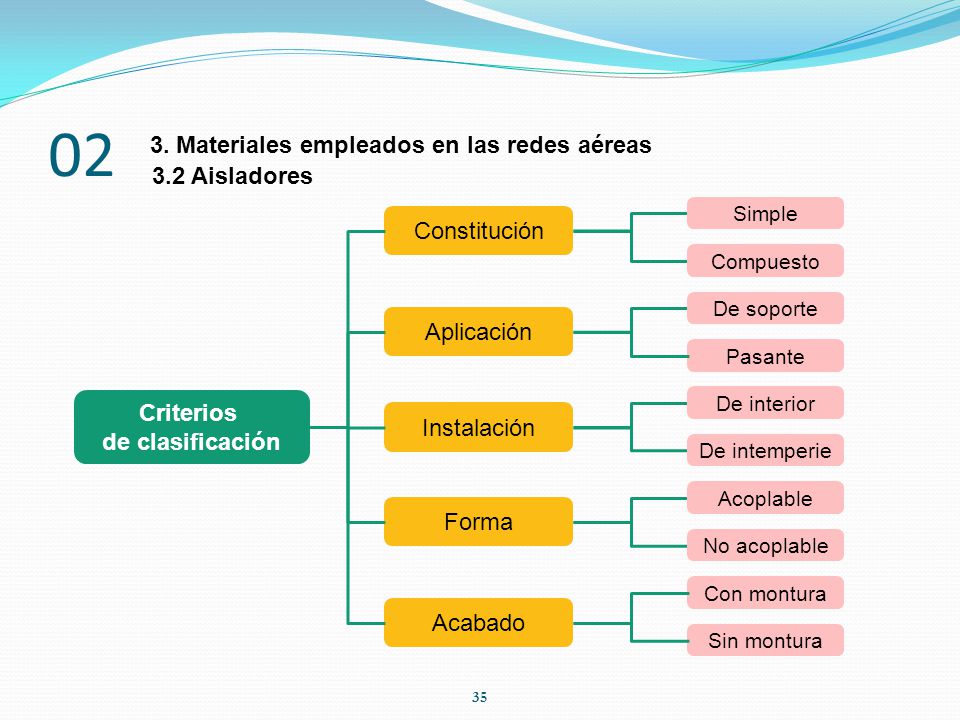

35 02 3. Materiales empleados en las redes aéreas 3.2 Aisladores
Simple Compuesto De soporte Pasante De interior De intemperie Acoplable No acoplable Con montura Sin montura Constitución Aplicación Forma Instalación Acabado Criterios de clasificación

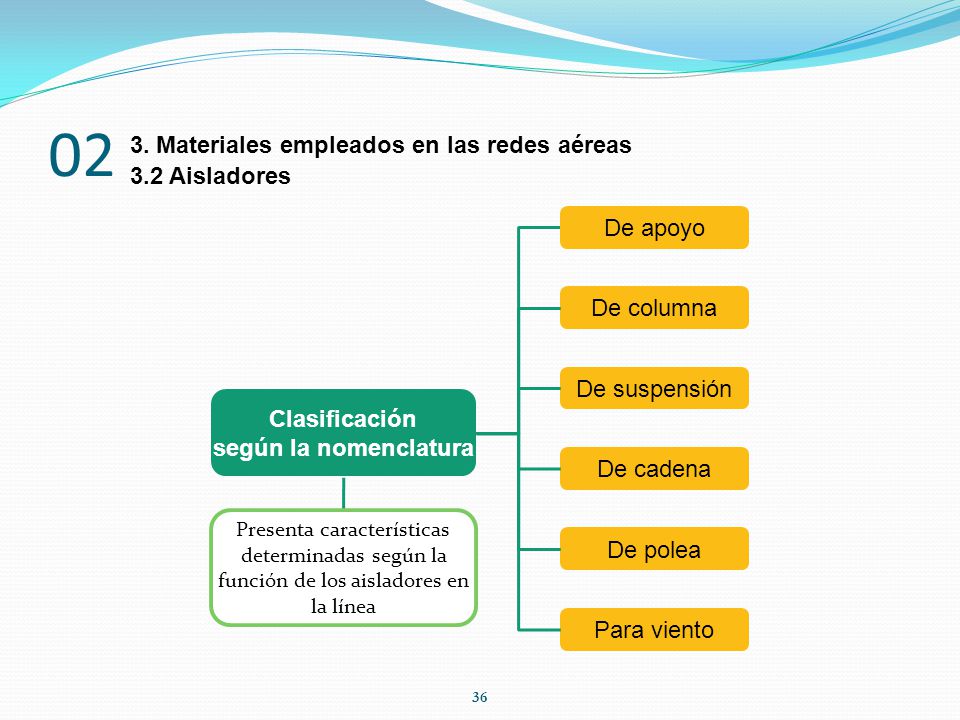

36 Clasificación según la nomenclatura
02 3. Materiales empleados en las redes aéreas 3.2 Aisladores Clasificación según la nomenclatura De apoyo De columna De cadena De suspensión De polea Para viento Presenta características determinadas según la función de los aisladores en la línea

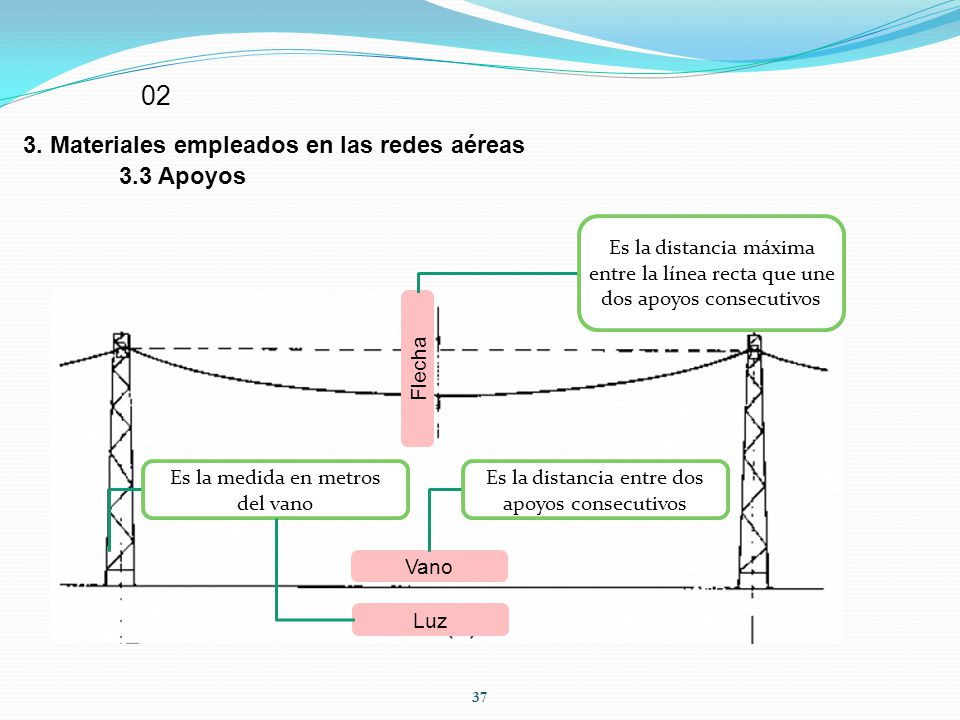

37 02 3. Materiales empleados en las redes aéreas 3.3 Apoyos
Es la distancia máxima entre la línea recta que une dos apoyos consecutivos Flecha Es la medida en metros del vano Es la distancia entre dos apoyos consecutivos Vano Luz

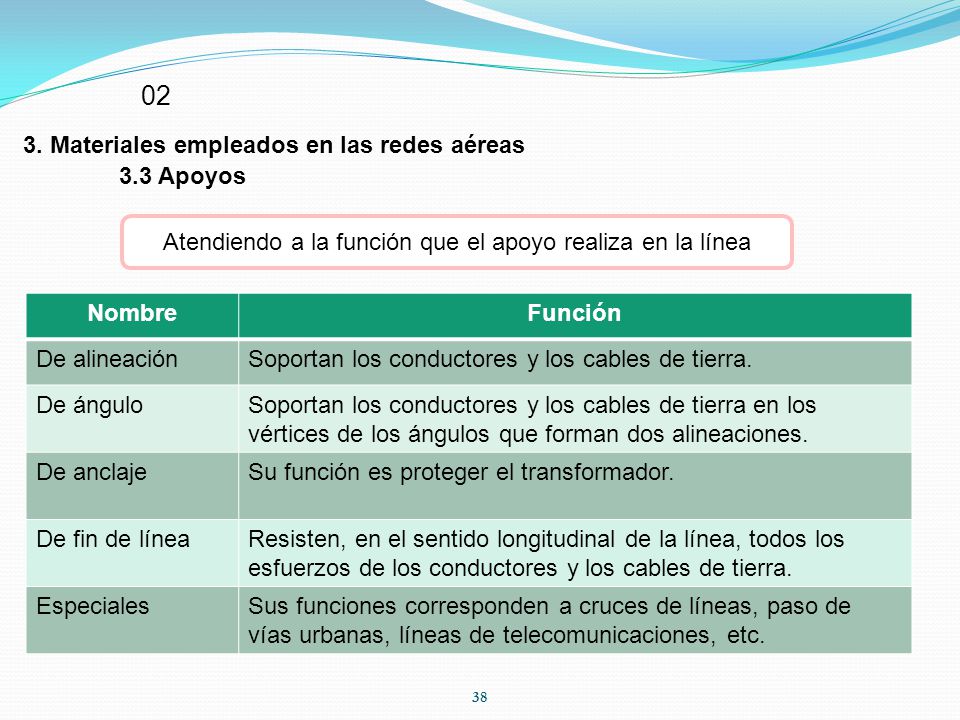

38 Atendiendo a la función que el apoyo realiza en la línea
02 3. Materiales empleados en las redes aéreas 3.3 Apoyos Atendiendo a la función que el apoyo realiza en la línea Nombre Función De alineación Soportan los conductores y los cables de tierra. De ángulo Soportan los conductores y los cables de tierra en los vértices de los ángulos que forman dos alineaciones. De anclaje Su función es proteger el transformador. De fin de línea Resisten, en el sentido longitudinal de la línea, todos los esfuerzos de los conductores y los cables de tierra. Especiales Sus funciones corresponden a cruces de líneas, paso de vías urbanas, líneas de telecomunicaciones, etc.

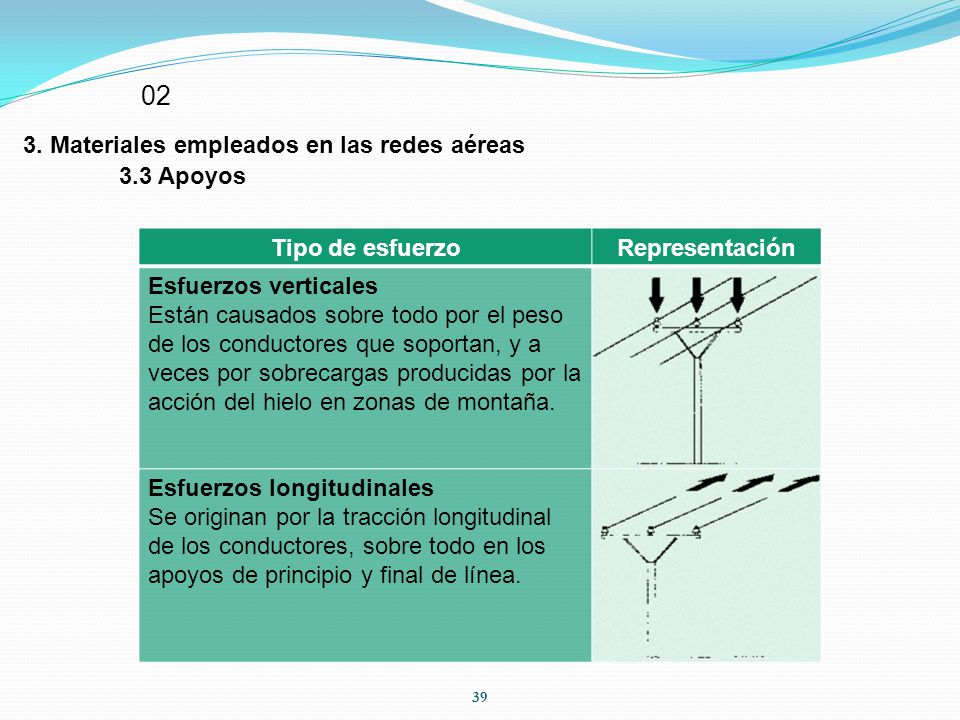

39 02 3. Materiales empleados en las redes aéreas 3.3 Apoyos
Tipo de esfuerzo Representación Esfuerzos verticales Están causados sobre todo por el peso de los conductores que soportan, y a veces por sobrecargas producidas por la acción del hielo en zonas de montaña. Esfuerzos longitudinales Se originan por la tracción longitudinal de los conductores, sobre todo en los apoyos de principio y final de línea.

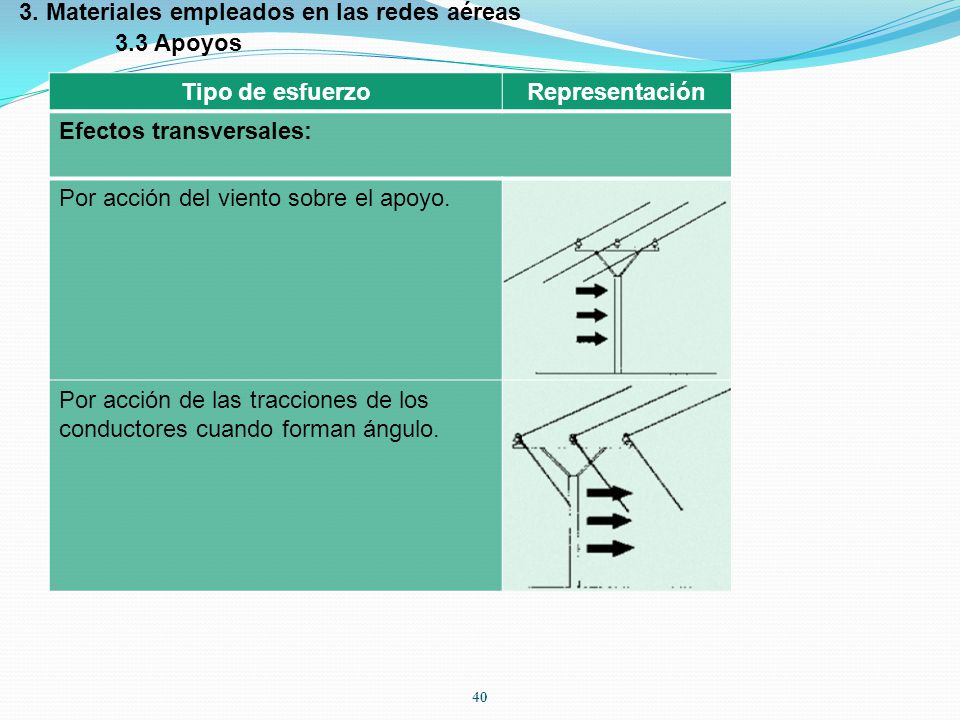

40 3. Materiales empleados en las redes aéreas
3.3 Apoyos Tipo de esfuerzo Representación Efectos transversales: Por acción del viento sobre el apoyo. Por acción de las tracciones de los conductores cuando forman ángulo.

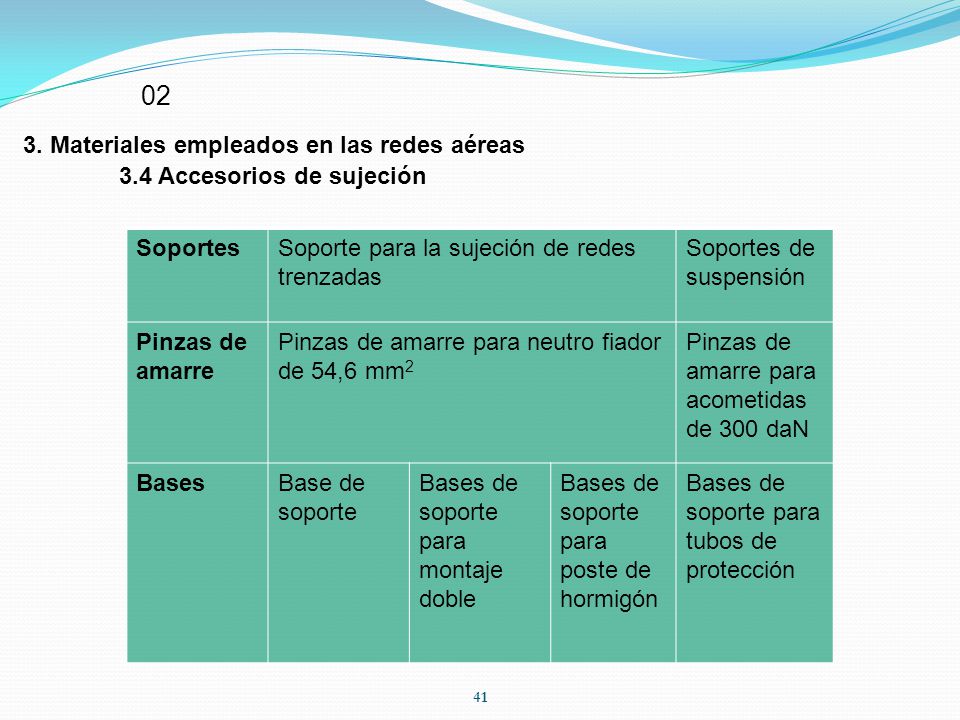

41 02 3. Materiales empleados en las redes aéreas
3.4 Accesorios de sujeción Soportes Soporte para la sujeción de redes trenzadas Soportes de suspensión Pinzas de amarre Pinzas de amarre para neutro fiador de 54,6 mm2 Pinzas de amarre para acometidas de 300 daN Bases Base de soporte Bases de soporte para montaje doble Bases de soporte para poste de hormigón Bases de soporte para tubos de protección

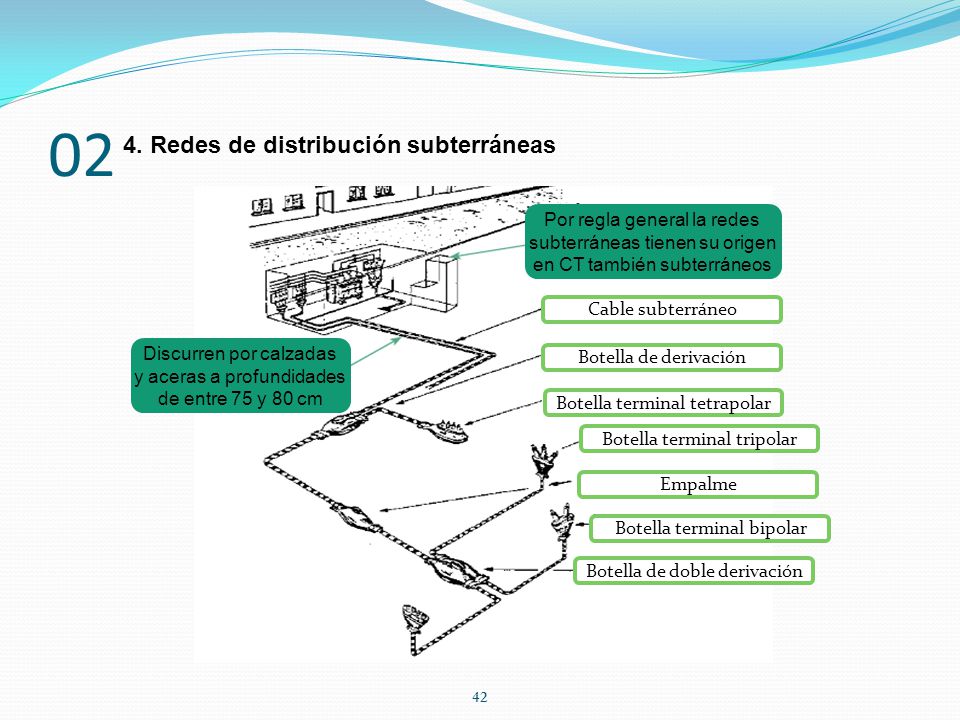

42 02 4. Redes de distribución subterráneas
Por regla general la redes subterráneas tienen su origen en CT también subterráneos Cable subterráneo Botella de derivación Botella terminal tetrapolar Botella terminal tripolar Empalme Botella terminal bipolar Botella de doble derivación Discurren por calzadas y aceras a profundidades de entre 75 y 80 cm

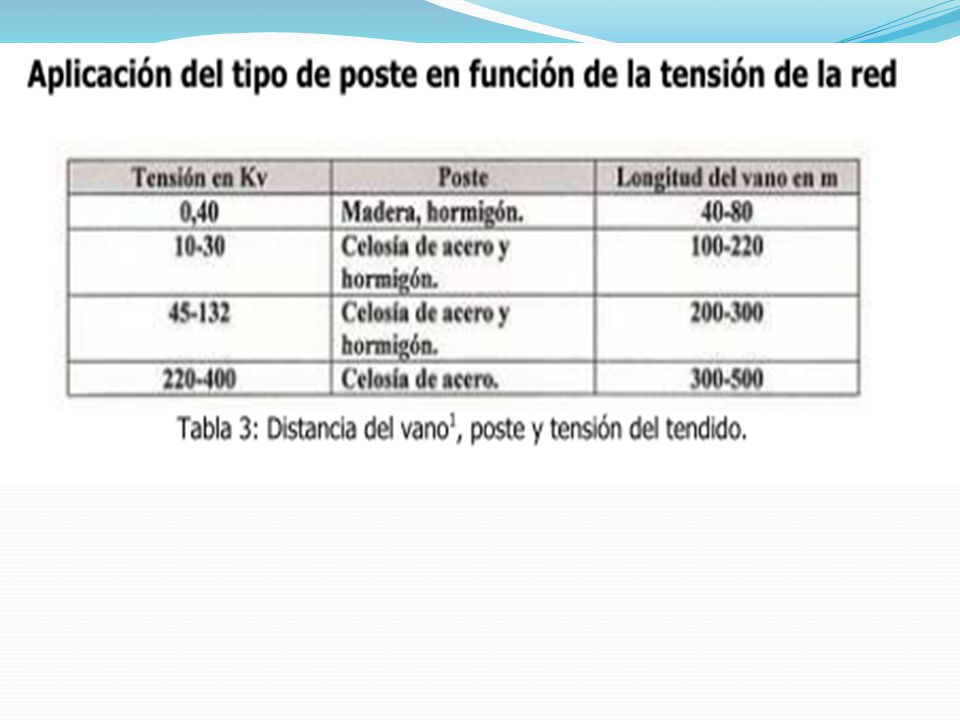

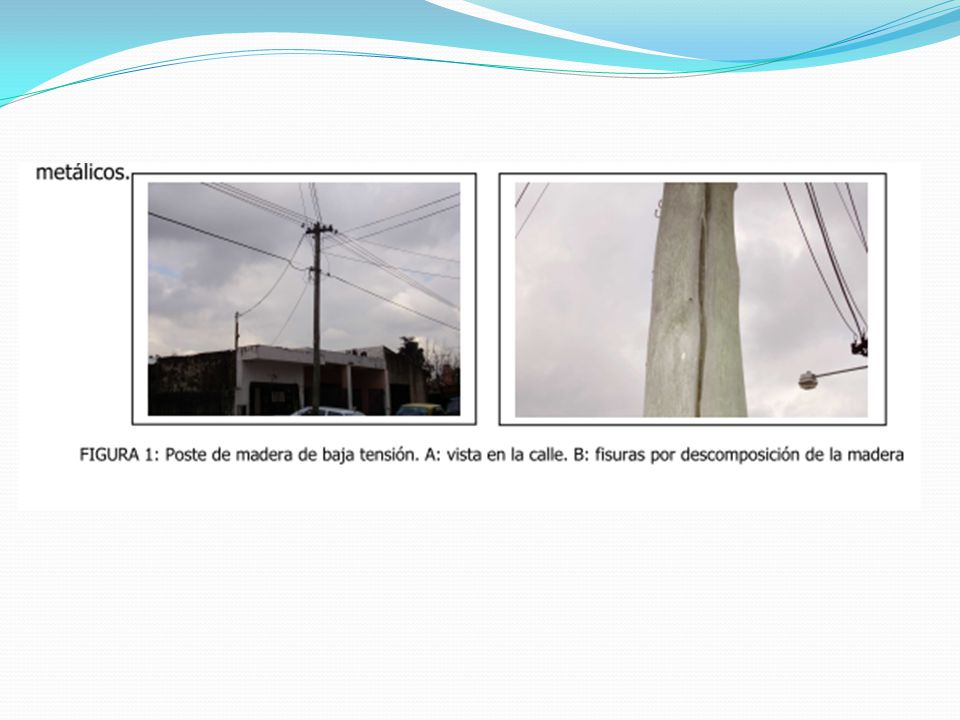

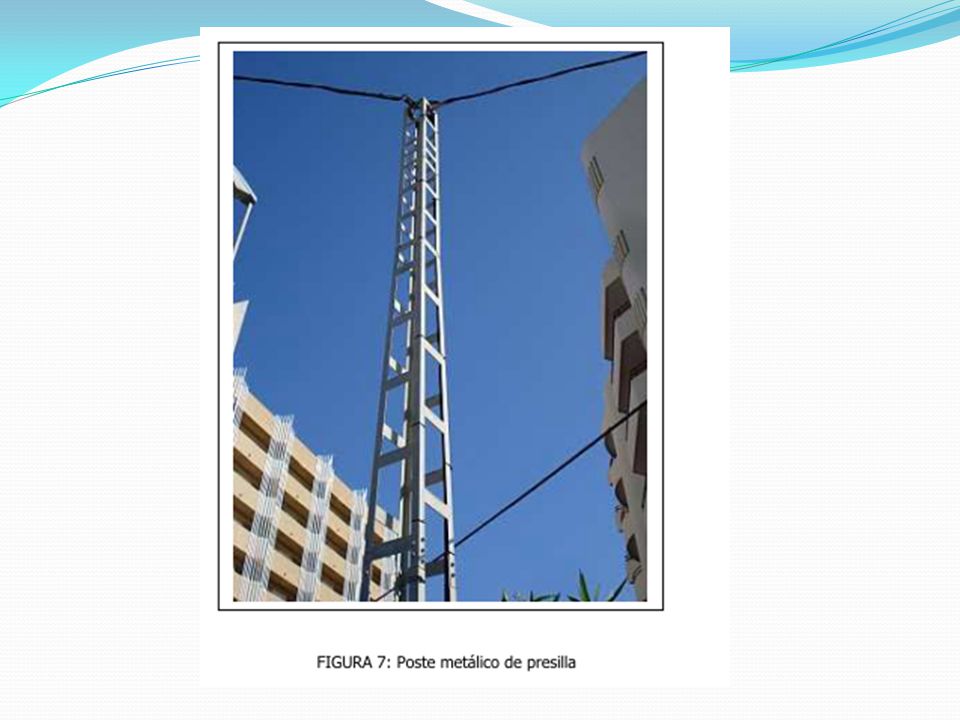

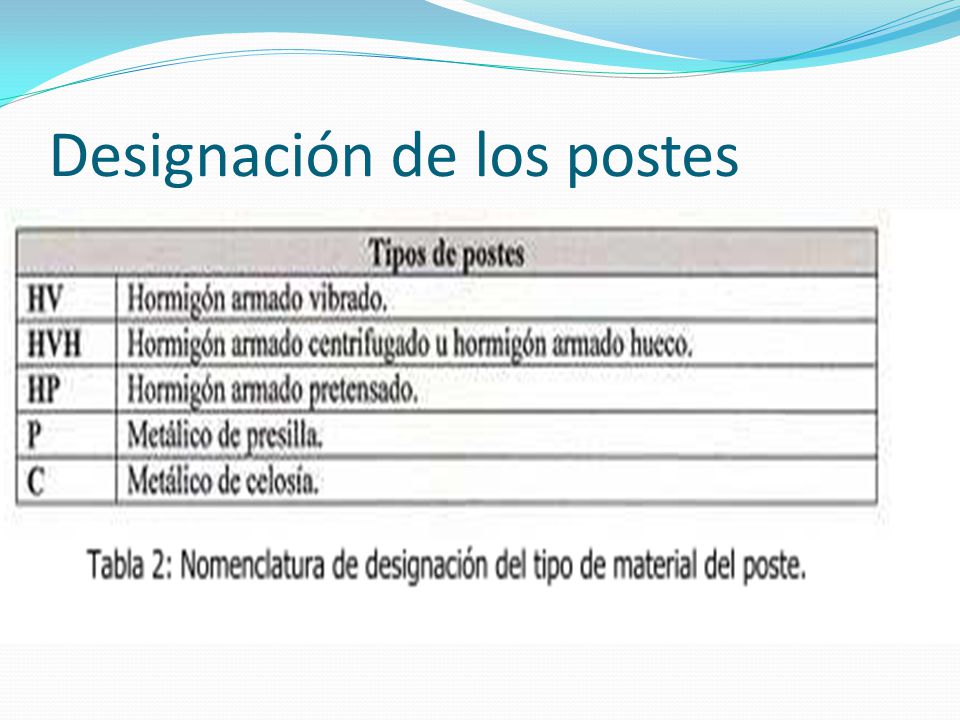

43 Designación de los postes

44

45

46

47

48

49

50

51

52

53

54

55
