1 LA VIBRACION REQUIERE DE UNA SERIE DE CONSIDERACIONES DE APLICACIÓN: PUEDE TOCAR, PERO NO VIBRAR LA ENFIERRADURA, PORQUE DESPEGA EL HORMIGON EN LUGARES EN QUE YA ESTA FRAGUADO. NO DEBE TOCAR EL MOLDAJE PORQUE PUEDE DAÑARLO, INFLUYENDO ADEMAS EN LA TERMINACION QUE OBTENGA LA CARA DEL HORMIGON. EVITAR LA SOBREVIBRACION POR CUANTO CONDUCE A SEGREGACION ( SEPARACION DIMENSIONAL QUE PUEDEN EXPERIMENTAR LOS ARIDOS O EL HORMIGON FRESCO). HERMETICIDAD DE LOS MOLDAJES. SI EL VIBRADOR TRABAJA SIN ESTAR HUNDIDO EN EL HORMIGON QUE ES SU REFRIGERANTE, SE RECALIENTA HASTA 40ºC PUDIENDO QUEMARSE EL EMBOBINADO. NUNCA DEJARLO FUNCIONANDO SIN INTRODUCIRLO. RESPETAR VELOCIDAD LENTA DE EXTRACCION Y RAPIDA DE INTRODUCCION.

2 Vibradores Internos: Su principal función consta en eliminar agua y aire en exceso (mantener relación agua/cemento). Los vibradores se deben utilizar para compactar el material y no para esparcirlo. Tipos de vibradores internos: 1 Vibradores mecánicos 2 vibradores eléctricos 3 vibradores con accionamiento neumático MAQUINARIAS/ VIBRADORES

3 Vibradores Internos: MAQUINARIAS/ VIBRADORES 1 Vibradores mecánicos Vibrador de péndulo: este tipo de vibrador funciona por medio de un sistema de ejes flexibles los cuales por medio de unos rodamientos transforman las revoluciones iniciales de 3000 r.p.m. en las necesarias para que el hormigón esta bien vibrado que es de 12000 r.p.m. Aunque su uso actual es muy limitado, tiene la ventaja de ser muy delgados y de diseño muy simple. Su principal área de aplicación se encuentra en elementos esbeltos, armaduras muy densas y en compactación de elementos de junta.

4 Vibradores Internos: 2 vibradores eléctricos Este tipo de vibradores tiene el motor en su interior y se conectan a un convertidor el cual transforma la corriente de manera tal que al equipo solo le llega lo necesario para funcionar adecuadamente. El vibrador eléctrico se puede usar de igual manera en obras sin corriente eléctrica ya que el convertidor puede ser reemplazado por un generador. Por lo general la masa excéntrica en este tipo de vibradores se encuentra fuertemente unida al eje de vibración aunque se pueden encontrar con masa excéntrica rodante. MAQUINARIAS/ VIBRADORES

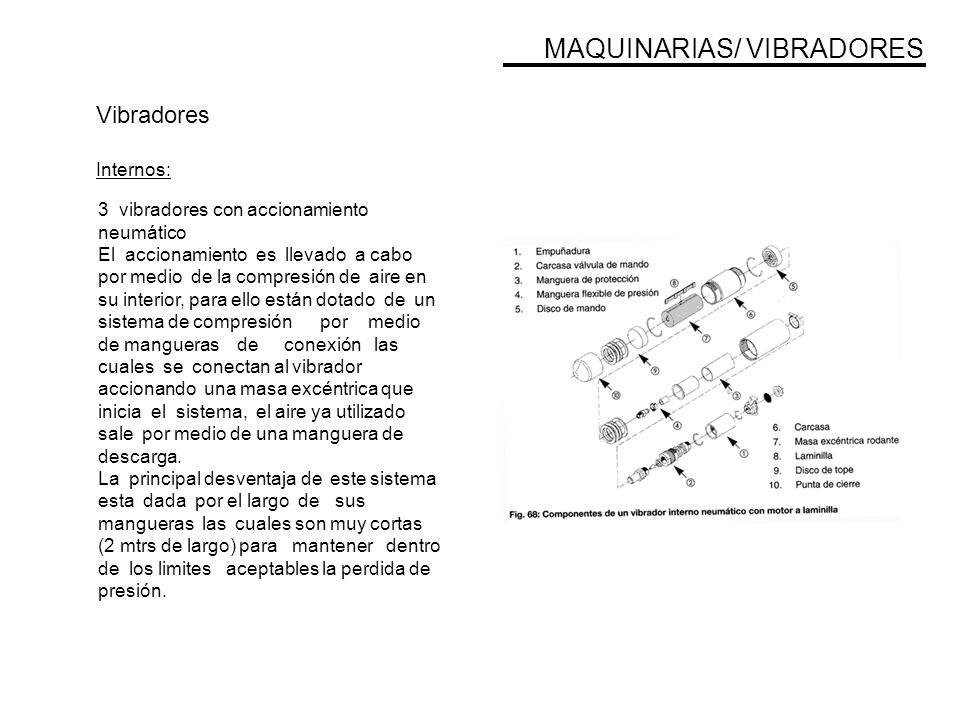

5 3 vibradores con accionamiento neumático El accionamiento es llevado a cabo por medio de la compresión de aire en su interior, para ello están dotado de un sistema de compresión por medio de mangueras de conexión las cuales se conectan al vibrador accionando una masa excéntrica que inicia el sistema, el aire ya utilizado sale por medio de una manguera de descarga. La principal desventaja de este sistema esta dada por el largo de sus mangueras las cuales son muy cortas (2 mtrs de largo) para mantener dentro de los limites aceptables la perdida de presión. Vibradores Internos: MAQUINARIAS/ VIBRADORES

6 Vibradores Internos: Consideraciones al momento de seleccionar el vibrador. La armadura del elemento a vibrar: Puesto que el espacio entre la enfierradura debe ser lo suficientemente amplia para que entre con total facilidad el vibrador. Diámetro efectivo de vibración: El Diámetro efectivo de vibración está regido por la frecuencia, la oscilación de vibración, la superficie de contacto y el peso del vibrador utilizado. MAQUINARIAS/ VIBRADORES En condiciones normales el diámetro efectivo de vibración es 10 veces el valor del cuerpo vibrado.

7 Puntos de inmersión: El vibrador interno debe sumergirse rápidamente y la extracción se deberá llevar acabo en forma lenta y pausada. Los puntos de inmersión del hormigón deben sobreponerse para no dejar ningún punto sin virar. Vibradores Internos: MAQUINARIAS/ VIBRADORES
