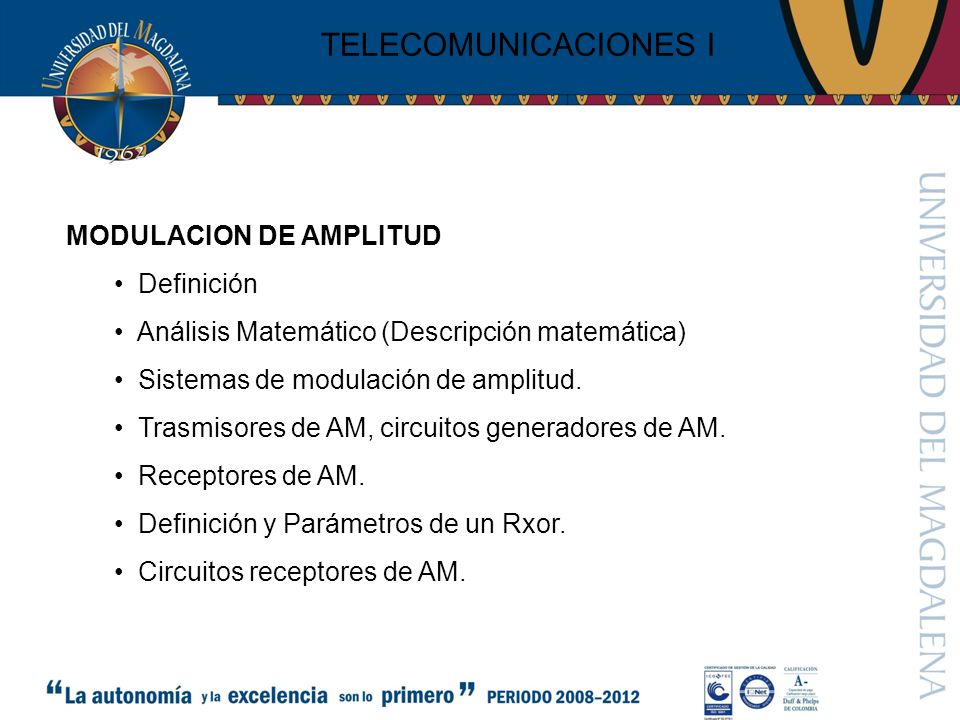

TELECOMUNICACIONES I MODULACION DE AMPLITUD Definición
Análisis Matemático (Descripción matemática) Sistemas de modulación de amplitud. Trasmisores de AM, circuitos generadores de AM. Receptores de AM. Definición y Parámetros de un Rxor. Circuitos receptores de AM.
2
MODULACION TELECOMUNICACIONES I

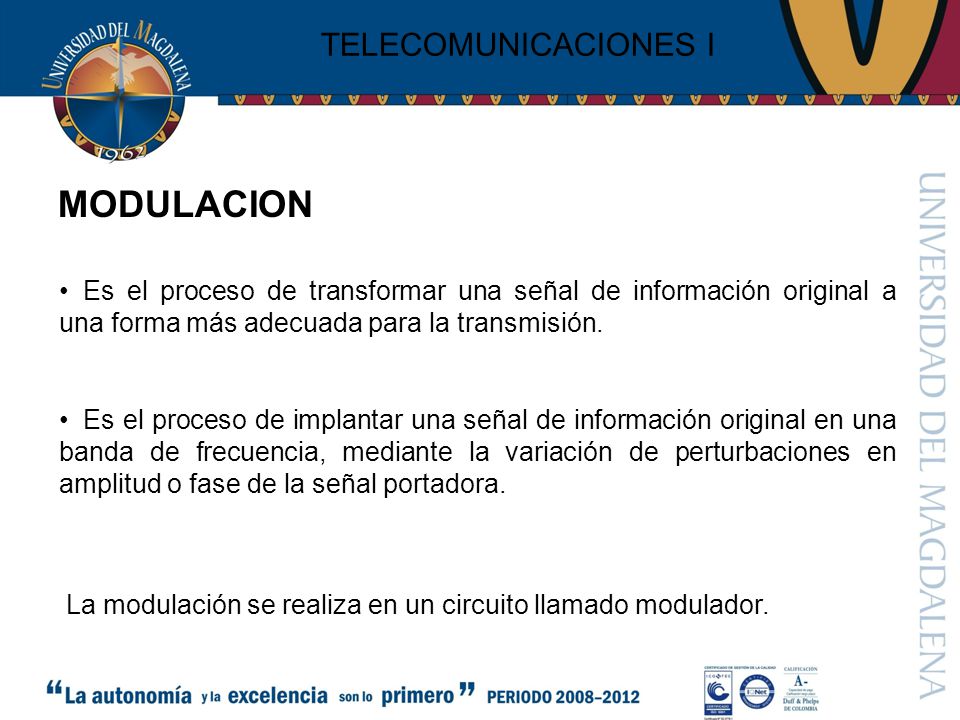

Es el proceso de transformar una señal de información original a una forma más adecuada para la transmisión. Es el proceso de implantar una señal de información original en una banda de frecuencia, mediante la variación de perturbaciones en amplitud o fase de la señal portadora. La modulación se realiza en un circuito llamado modulador.
3
SEÑALES: TELECOMUNICACIONES I
BANDA BASE: Es la magnitud espectral de una forma de onda que va desde unos cuantos Hertz hasta el máximo de frecuencia empleado para su ancho de banda (Sin Modular). PASABANDA: Es la banda de frecuencias en la cual existe una magnitud espectral al rededor de una fc con la finalidad de adaptar una señal banda base al medio de transmisión.
4

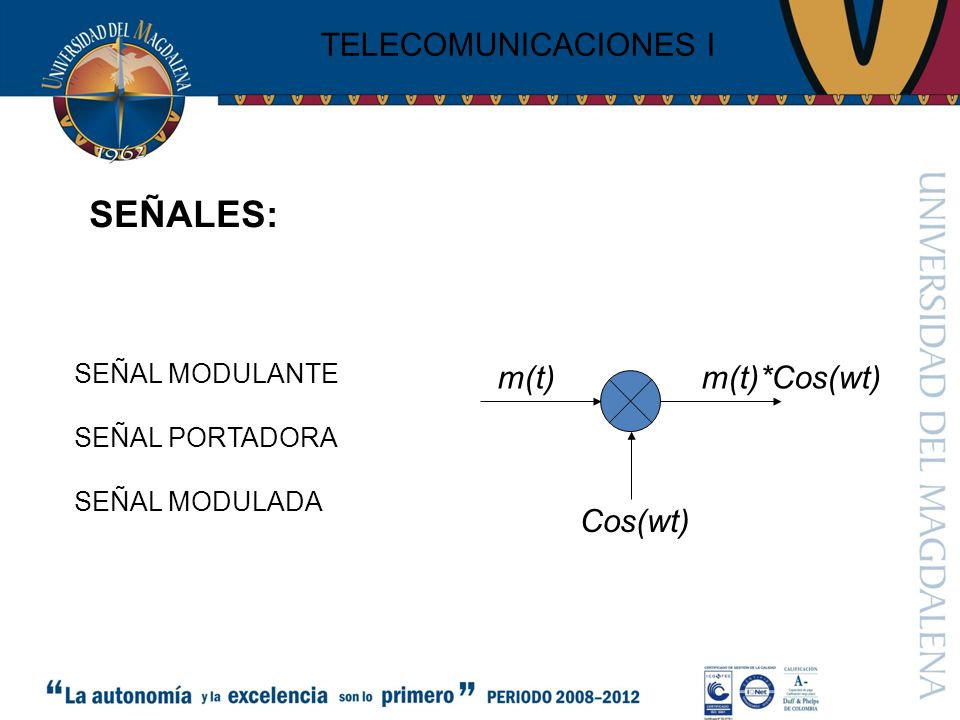

SEÑALES: TELECOMUNICACIONES I m(t) Cos(wt) m(t)*Cos(wt)
SEÑAL MODULANTE SEÑAL PORTADORA SEÑAL MODULADA m(t) Cos(wt) m(t)*Cos(wt)
5
MODULACION EN AMPLITUD (A.M.)
TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) En la modulación se pueden variar los parámetros de una señal como son la amplitud, frecuencia y/o fase. En la modulación en amplitud se varía la amplitud de una portadora de acuerdo con la amplitud de la señal modulante (información) y se hacen constantes la frecuencia de la señal portadora, frecuencia que es suficientemente alta para radiase de manera eficiente por una antena y propagarse por el espacio libre (Señales de RF).
6
MODULACION EN AMPLITUD (A.M.)

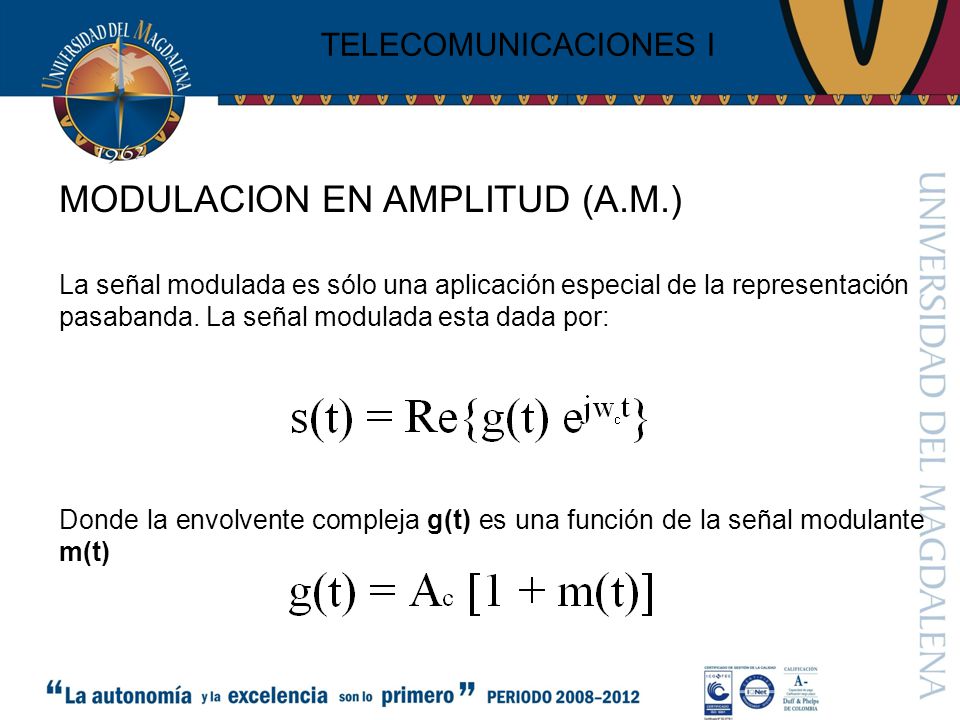

TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) La señal modulada es sólo una aplicación especial de la representación pasabanda. La señal modulada esta dada por: Donde la envolvente compleja g(t) es una función de la señal modulante m(t)
7
MODULACION EN AMPLITUD (A.M.)

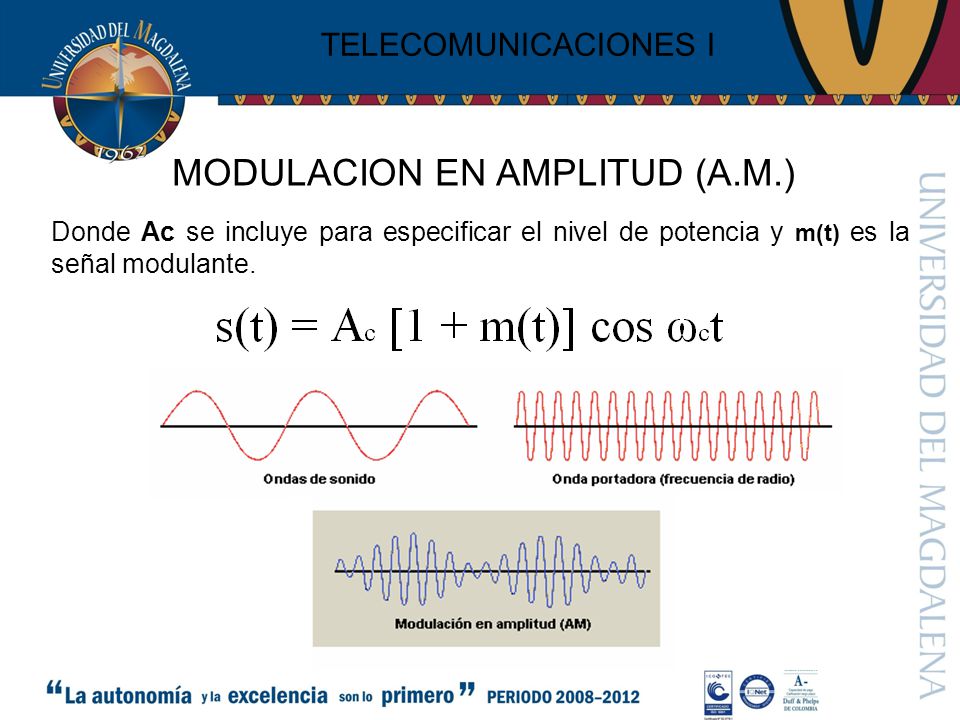

TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) Donde Ac se incluye para especificar el nivel de potencia y m(t) es la señal modulante.
8
MODULACION EN AMPLITUD (A.M.)

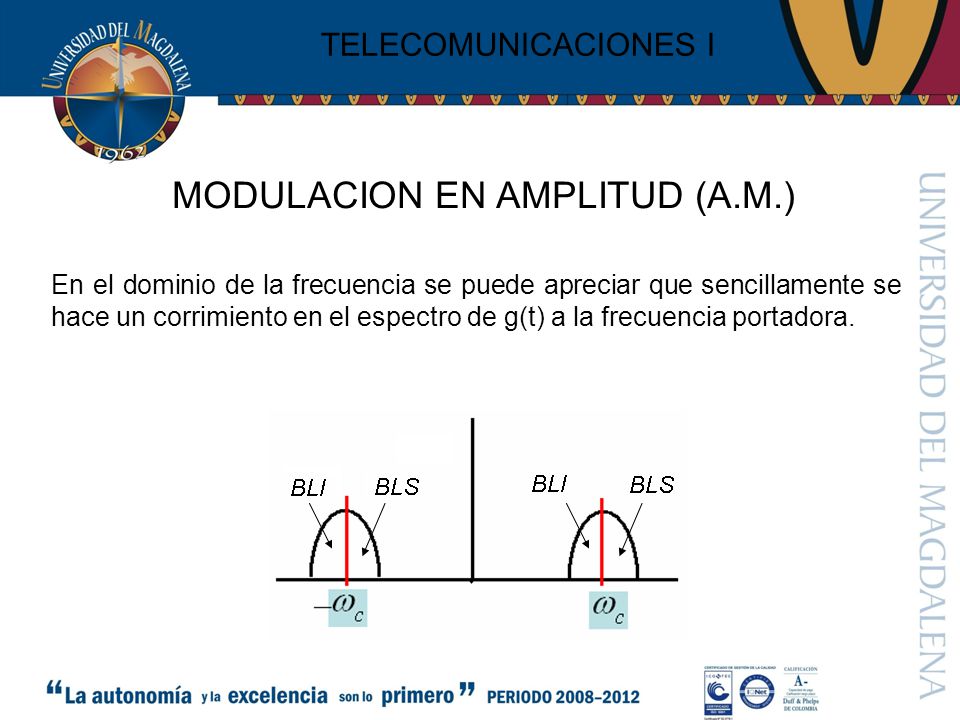

TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) En el dominio de la frecuencia se puede apreciar que sencillamente se hace un corrimiento en el espectro de g(t) a la frecuencia portadora.
9
MODULACION EN AMPLITUD (A.M.)
TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) En el dominio de la frecuencia se puede apreciar que sencillamente se hace un corrimiento en el espectro de g(t) a la frecuencia portadora.
10
MODULACION EN AMPLITUD (A.M.)

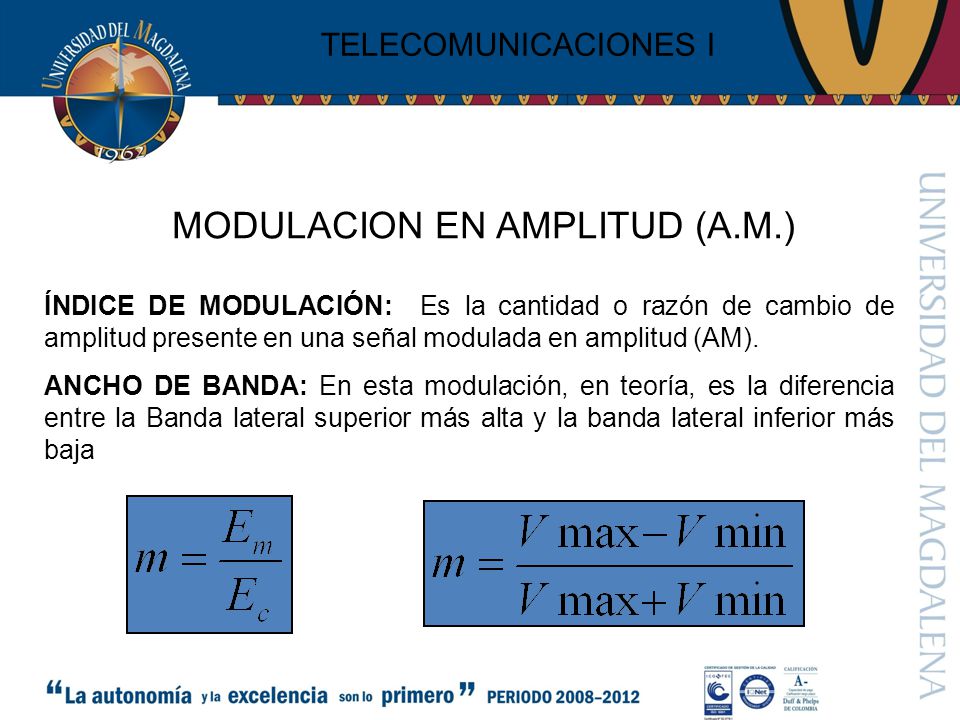

TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) ÍNDICE DE MODULACIÓN: Es la cantidad o razón de cambio de amplitud presente en una señal modulada en amplitud (AM). ANCHO DE BANDA: En esta modulación, en teoría, es la diferencia entre la Banda lateral superior más alta y la banda lateral inferior más baja.
11
MODULACION EN AMPLITUD (A.M.)
TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) ÍNDICE DE MODULACIÓN: Es la cantidad o razón de cambio de amplitud presente en una señal modulada en amplitud (AM). ANCHO DE BANDA: En esta modulación, en teoría, es la diferencia entre la Banda lateral superior más alta y la banda lateral inferior más baja.
12

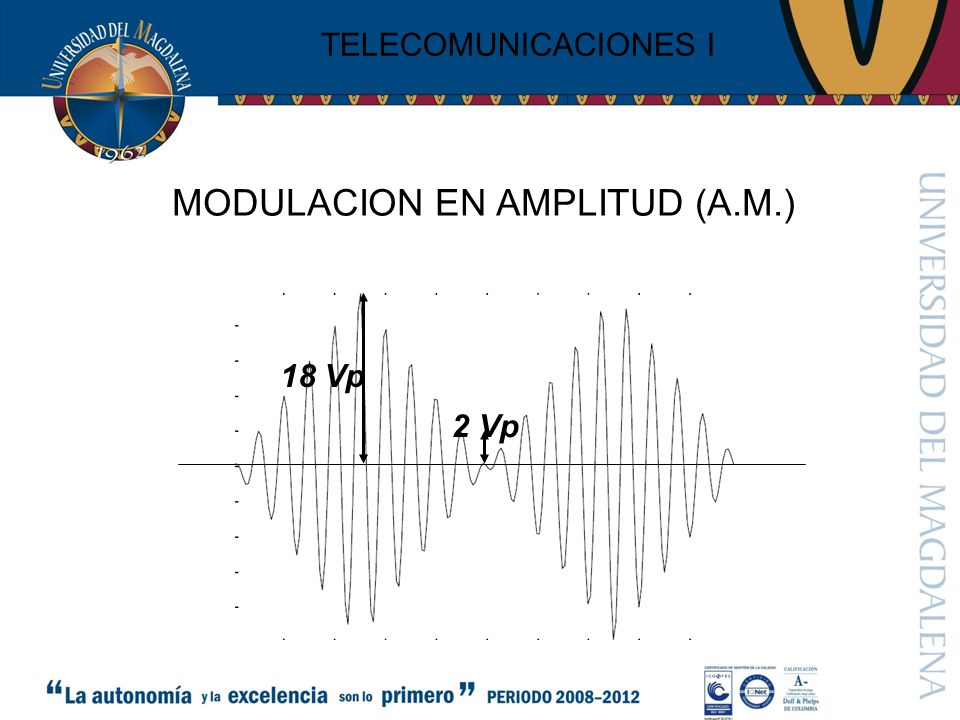

MODULACION EN AMPLITUD (A.M.)
TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) 18 Vp 2 Vp
13
MODULACION EN AMPLITUD (A.M.)
TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.) POTENCIA DE LA BANDA LATERAL Y DE LA PORTADORA
14

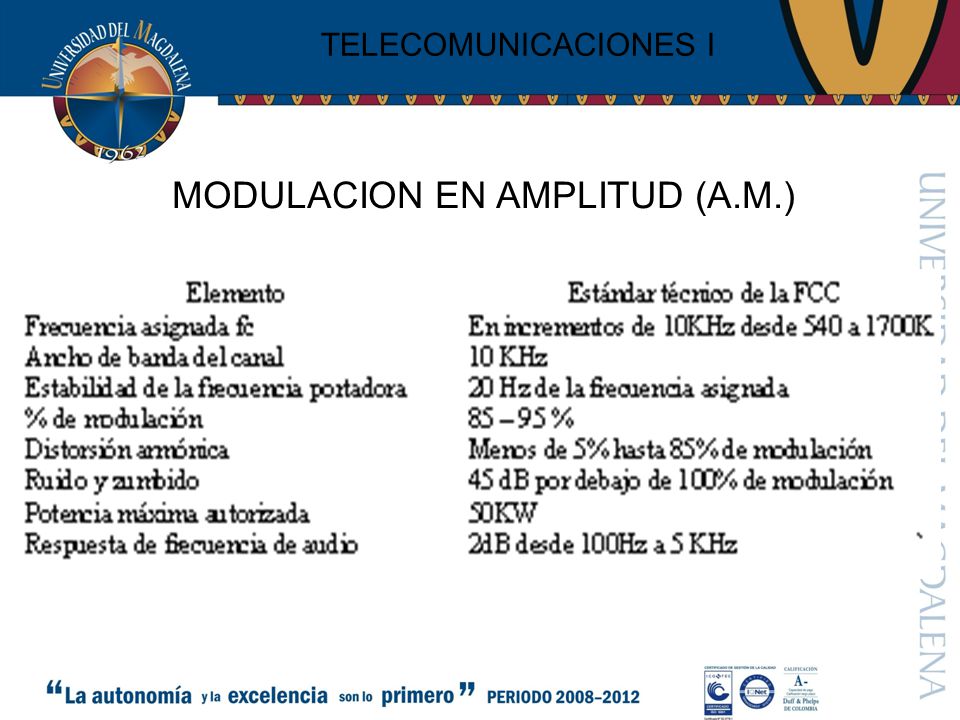

MODULACION EN AMPLITUD (A.M.)
TELECOMUNICACIONES I MODULACION EN AMPLITUD (A.M.)
