1 TOPOLOGÍAS DE RED

2 La topología de red se define como una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En otras palabras, la forma en que está diseñada la red, sea en el plano físico o lógico.

3 El concepto de red puede definirse como "conjunto de nodos interconectados".
Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos refiramos.

4 Los estudios de topología de red reconocen ocho tipos básicos de topologías2 :
Punto a punto. En bus. En estrella. En anillo o circular. En malla. En árbol Híbrida Cadena margarita

5 Punto a punto La topología más simple es un enlace permanente entre dos puntos finales (también conocida como point-to-point, o abreviadamente, PtP). La topología punto a punto conmutada es el modelo básico de la telefonía convencional.

6

7 Red en bus Es aquella topología que se caracteriza por tener un único canal de comunicaciones al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

8 Ventajas Facilidad de implementación y crecimiento. Simplicidad en la arquitectura. Desventajas Hay un límite de equipos dependiendo de la calidad de la señal. Puede producirse degradación de la señal. Limitación de las longitudes físicas del canal. Un problema en el canal usualmente degrada toda la red. El desempeño se disminuye a medida que la red crece. Es una red que ocupa mucho espacio.

9

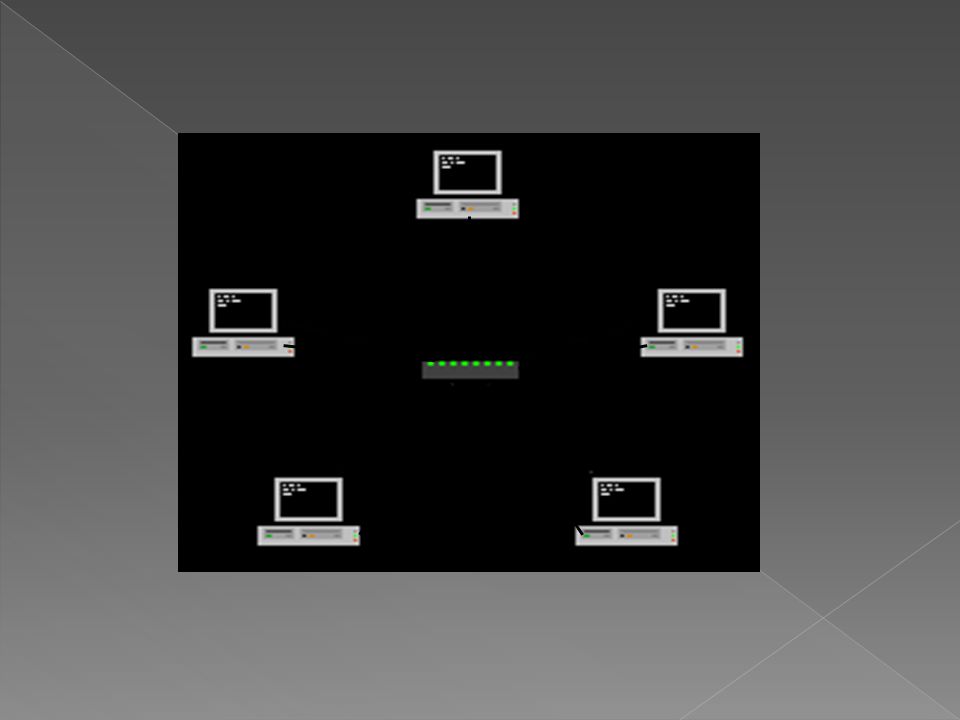

10 Red en estrella Es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este. Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información.

11 Ventajas Si una computadora se desconecta o se rompe el cable solo queda fuera de la red aquel equipo. Posee un sistema que permite agregar nuevos equipos fácilmente. Reconfiguración Rápida. Fácil de prevenir daños y/o conflictos. Centralización de la red. Desventajas Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir. Es costosa, ya que requiere más cable que las topologías bus o anillo. El cable viaja por separado del concentrador a cada computadora.

12

13 Red en anillo Es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor,

14 Ventajas El sistema provee un acceso equitativo para todas las computadoras. El rendimiento no decae cuando muchos usuarios utilizan la red. Arquitectura muy sólida. Desventajas El canal usualmente se degradará a medida que la red crece. Difícil de diagnosticar y reparar los problemas.

15

16 Topología de red en malla
Es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos.

17 Ventajas de la red en malla
Es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si falla un cable el otro se hará cargo del tráfico. No requiere un nodo o servidor central lo que reduce el mantenimiento. Si un nodo desaparece o falla no afecta en absoluto a los demás nodos. Si desaparece no afecta tanto a los nodos de redes. Desventajas de las redes en malla El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos.

18 Red en árbol Es una topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central.

19 Desventajas de Topología de Árbol
Se requiere mucho cable. La medida de cada segmento viene determinada por el tipo de cable utilizado. Si se viene abajo el segmento principal todo el segmento se viene abajo con él. Es más difícil su configuración. Ventajas de Topología de Árbol Cableado punto a punto para segmentos individuales. Soportado por multitud de vendedores de software y de hardware. Facilidad de resolución de problemas

20 Cadena margarita Es un esquema de cableado usado en ingeniería eléctrica y electrónica. Es una sucesión de enlaces tal que un dispositivo A es conectado a un dispositivo B, el mismo dispositivo B a un dispositivo C, este dispositivo C a un dispositivo D, y así sucesivamente.
