1 Gama PM6 Presentación general

2 Índice Descripción Utilización Propuesta de distribución aérea
Configuraciones Componentes Principales características de diseño Equipo básico Detalles de montaje Características eléctricas Easergy T 200 P Medio ambiente Conclusiones Referencias

3 Quienes somos, historia… ... soluciones energéticas innovadoras en MT y AT
Buildings 1947 Fundación de MESA 1957 Planta de Mungia 1975 Planta de Gatika 1979 Laboratorio de Potencia 1990 Schneider Electric adquiere MESA 1994 ISO 9001 1997 ISO 14001 2009 OHSAS 18001 2010 Inauguración Nueva Sede

4 Gama de Productos 79M€ Distribución Primaria Distribución Secundaria
Aérea Seccionadores MT/AT Fusibles MT Hasta 72kV CBGS0 CBGS1 CBGS2 CGSET CGIS 72 Hasta 38kV CAS DVCAS Hasta 52kV PM6 SBC Hasta 420kV Apertura central Apertura lateral Doble apertura Pantógrafos Hasta 36kV FUSARC CF MGK SOLEFUSE TEPEFUSE 79M€

5 Distribucion Aérea Ventajas para el Cliente Aplicaciones
Interruptor Seccionador PM6: Máxima Continuidad de Servicio & Fiabilidad Telecontrol y Automatización Máxima Seguridad de la Operación Interruptor Seccionador SBC: Interruptor de Bajo Coste hasta 36 kV Resistente en Climas Adversos Diferentes Configuraciones: Interruptor Seccionador Seccionador Instalación Vertical u Horizontal Aplicaciones Compañías Eléctricas Tensión nom. (kV) Corriente nom. (A) Cortocircuito (kA s-1) Capacidad corte (A) Medio de corte Aislamiento 24 36 52 24 36 630 630 12,5 16 12,5 /3s 20 630 400 250 SF6 Aire SF6 Aire PM6 24/36/52 PM6 24/36/52 SBC

6 Gama PM6: Descripción Producto fabricado en Mesa (España)
Interruptor-seccionador trifásico en 24, 36 kV Diseño modular Corte y aislamiento en SF6, con baja presión Insensible a las condiciones ambientales Libre de mantenimiento Instalación sobre poste de hormigón, madera o celosía Poder de cierre en cortocircuito categoría E3 Diseñado, ensayado y fabricado según: IEC IEC /102: Ensayos de tipo Ensayos de rutina

7 Gama PM6: Utilización El interruptor-seccionador PM6 permite:
Abrir y cerrar en carga Garantiza la distancia de seccionamiento Se pueden maniobrar de forma: Manual Motorizada Remota Seccionalizadora (integrada en RTU) Usos más frecuentes en: Interconexión de líneas Seccionamientos Derivaciones importantes de la red eléctrica.

8 Gama PM6: Configuraciones
Accionamiento manual mediante transmisión a pie de poste Accionamiento manual mediante pértiga Versión S3/S4 Versión S2D/S3D

9 Gama PM6: Principales características Diseño
Alta continuidad de servicio: Envolvente de acero inoxidable Presión relativa de SF6 de 0,3 bars Membrana de seguridad tarada a 1,5 bars Endurancia mecánica de maniobras A/C (Categoría M2 según CEI ) Endurancia eléctrica de 100 maniobras (Categoría E3 según CEI ) 30 años de vida

10 Gama PM6: Principales características Diseño
Alta seguridad al operador y seguridad en la instalación: Indicador de posición ligado directamente a la posición efectiva de los contactos “abierto” o “cerrado”, visible a pie de poste. Según la CEI (norma seccionadores) Enclavamiento eléctrico y mecánico del motor reductor en posición condenable abierto o cerrado o telemando (en modelos S3/S4) Embalaje resistente especialmente concebido para la exportación Ensayado a arco interno

11 Gama PM6: Principales características Diseño
Alta seguridad al operador y seguridad en la instalación : Punto medio de Tierra entre el lado carga y el lado fuente

12 Gama PM6: Características eléctricas
Tipo interruptor Categoría según CEI Tensión nominal Corriente nominal Nivel aislamiento Tensión de ensayo a frecuencia industrial (1 min) A tierra y entre dos polos Sobre la distancia de seccionamiento Tensión ensayo a impulso Frecuencia nominal Poder de corte (valor eficaz) Poder de corte Carga principalmente activa Cables en vacio Falta a tierra Poder de cierre sobre cortocircuito Intensidad nominal de corta duración (1s) kV A Hz kA S3-S2D (24kV) E3M2 24 400/630 50 60 125 145 50/60 25 73 31,5 12,5 S3-S2D (36kV) E3M2 36 630 70 80 170 195 50/60 45 100 40 16

13 Gama PM6: Otras características
Números de polos Instalación Medio de extinción del arco Temperatura de funcionamiento Máxima Mínima Endurancia mecánica Ciclos CA Grado de protección Cuva del Interruptor Armario de control Tiempo máximo de maniobra del motorreductor ºC IP S 3 Sobre poste SF6 50 -25 5000 67 55 7 -50 8

14 Gama PM6: Equipo básico Compuesto de:
Interruptor Bornas MT Mando manual Permite únicamente la maniobra manual local Maniobra independiente del operador Opciones: Transformador de tensión Transformadores de intensidad Pararrayos Arco interno Enclavamiento (opción en S2D/S3D) Presostato / Manómetro Armario de control Easergy T200P

15 Gama PM6 : Conectores MT -Línea de fuga adicional:Nivel IV ( 31mm / kV). Dieléctrico de alto rendimiento ( +10 % normas IEC). Almohadillas de conexión incluidas. Nuevas dimensiones: mejor resistencia a esfuerzos mecánicos. < 2011 >2012

16 Opción: Transformador de tensión
Alimentación mediante transformador de tensión: Garantiza un funcionamiento autónomo del PM6 Alimenta a la unidad de carga de batería instalada en el armario de control Puede ser utilizado como dispositivo de presencia de tensión en la teleseñalización y en la función seccionalizadora

17 Opción: Transformadores de intensidad
Captador de intensidad: Las funciones de detección de faltas y de medida de intensidad en la línea necesitan la instalación de tres captadores de intensidad: 2 captadores de fase 1 captador homopolar Umbral de detección homopolar entre 2 A -160 A Umbral de detección de defectos de fase entre 40 A A Relación de transformación: 500/1 A Otras características: Potencia 2,5 vA Precisión: 10 P5 Standard internacional CEI 60185

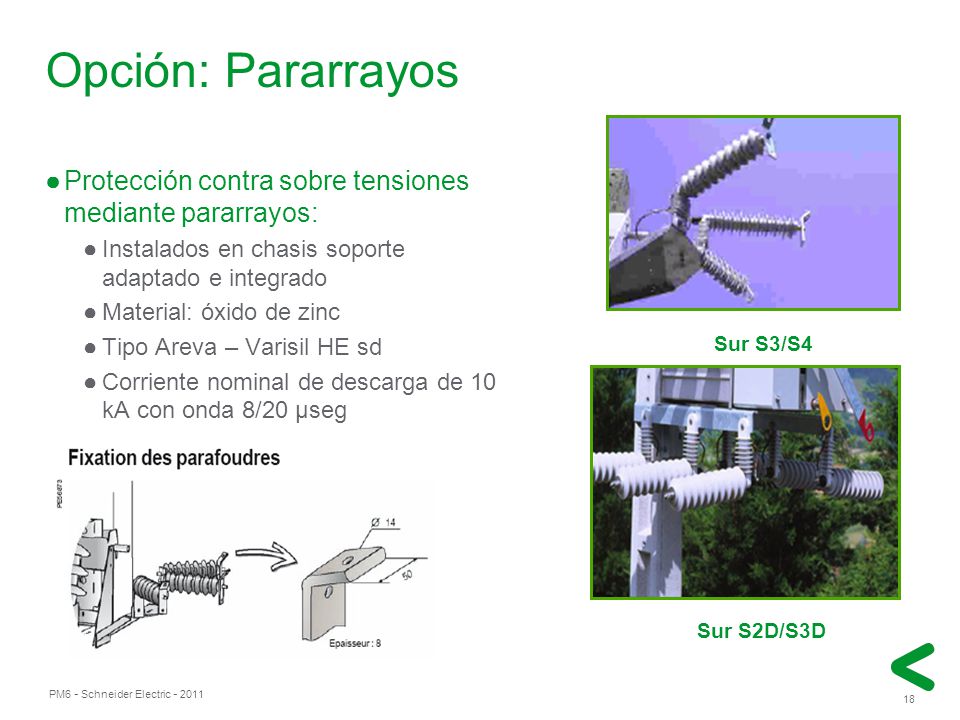

18 Opción: Pararrayos Protección contra sobre tensiones mediante pararrayos: Instalados en chasis soporte adaptado e integrado Material: óxido de zinc Tipo Areva – Varisil HE sd Corriente nominal de descarga de 10 kA con onda 8/20 µseg Sur S3/S4 Sur S2D/S3D

19 Opción: Manómetro / Presostato
Permite verificar visualmente, a nivel del PM6 la cantidad de gas en el equipo Presostato Mediante un sensor a nivel del PM6, envía una señal al armario de control, indicando la presencia/ausencia de presión de SF6 Datos de interés: Manómetro y presostato no son compatibles Al ser el PM6 un equipo sellado, de baja presión relativa, no necesita la utilización de un indicador de presión según la CEI 60694 1- Manómetro 2- Indicador de posición Detalle manómetro

20 Gama PM6 : Detalles de montaje
Fijaciones a poste y celosía. Montaje sencillo sobre un solo chasis. El mismo chasis puede integrar todas las opciones Conexión a línea realizada por el cliente : Para un conductor sin aislar ( uso frecuente) Utilización de herrajes ajustables al poste.

21 Gama PM6: Embalaje Fácil elevación para el montaje
Embalaje resistente diseñado especificamente para exportación

22 Gama PM6: Ensayos tipo 1 2 3 4 5 6 7 Tipo S3 S2D Año 2001 2000 1999 KV
24 Tipo de ensayo Ensayo de poder de cierre Ensayo de corriente de corta duración y valor de cresta admisible Frecuencia industrial en seco Impulso tipo rayo Ensayo de calentamiento Ensayo de establecimiento y corte Endurancia mecánica Ensayo equivalente al nº2 en inglés Frecuencia industrial bajo lluvia Medida de la resistencia del circuito principal Norma CEI Referencia B BU-EE-02 B BU-EE-02 C-101 Laboratorio IPH LABEIN MESA 1 2 3 4 5 6 7

23 Gama PM6 36: Ensayos tipo 1 2 3 4 5 6 7 8 Tipo de ensayo
Ensayo de poder de cierre Ensayo de corriente de corta duración y valor de cresta admisible Frecuencia industrial en seco Impulso tipo rayo Ensayo de calentamiento Ensayo de establecimiento y corte Endurancia mecánica Frecuencia industrial bajo lluvia Ensayo medioambiental Ensayo de operación pos-almacenamiento 150 cierres en cortocircuito (8,6 kA) Norma CEI NFC Referencia B BU-EE-01 B BR-EE-01 M-102 CL 175 b B BS-EE-01 Laboratorio IPH LABEIN MESA VOLTA 1 Tipo S4 S3D Año 2001 2000 1999 1990 KV 36 2 3 4 5 6 7 8

24 Gama PM6: ¿Por qué un Seccionalizador PM6 + T200P?
1. Fácil mantenimiento y una vida útil de 30 años 2. Función « seccionamiento » 3. Se adapta a condiciones climáticas extremas 4. En el corto/medio plazo reduce costos de operación 5. Todos los elementos están en el mismo chasis, fácil instalación 6. Se puede usar en red 7. Se adapta a cualquier protocolo de comunicación 8. Sigue una lógica corriente-voltaje-tiempo 9. Los valores de tensión y corriente controlados en tiempo real 10. Ayuda a aislar derivaciones con fallos permanentes 11. La mejor calidad/precio para automatizar la red

25 Opción: T200P - Seccionador
tiempo intensidad tiempos de ejecución In Id C A Pos. contactos Cero de tensión Automatismo seccionalizador: Configurable de 1 a 4 corrientes de defectos Tiempos de ejecución también configurables de 20 s a 4 min. El automatismo es reseteado tras el fin del tiempo de ejecución, después del primer defecto Esta opción debe llevar asociada las opciones 1, 2 y 4 necesariamente

26 Gama PM6: Easergy T200P - Funciones
Unidad de Control Integrada que Optimiza la Distribución MT: Controlar y vigilar los interruptores: A distancia Localmente Detectar los ramales en defecto en la red MT Comunicar con el centro de control Reconfigurar automáticamente la red MT Controlar medidas en la línea (tensión, intensidad) Interruptor RTU T200P Red de teletransmisión Centro de control

27 Más que una simple RTU Una unidad multifunción Operacion local
Sencilla y segura Telecomandado Seguimiento control de posicion Comunicación abierta cualquier sistema de control remoto Garantizar funcionamiento Equipo MT Detección de corriente De medidas defectuosas Listo para conectar Sencillo y seguro

28 Easergy T200P Unidad de control universal para interruptor aéreo
Gestion de 1 o 2 interruptores (PM6, ...) Detección de falta de corriente Control de tensión Medidas de corriente, de tensión de potencia y de energía,... Automatismos de reconfiguración de red Seccionador Momento de tensión Señalicación de apertura Entradas y salidas digitales libres para señalización complementaria

29 Gama PM6: Easergy T200P - Armario
1 1 - Puerta superior 2 - Puerta inferior – soporte PC 3 - Rack 6U agrupando los módulos electrónicos 4 - Espacio para el interfase de transmisión 5 - Batería para alimentación auxiliar 6 - Caja de conexión anti-vandalismo - conectores enchufables conexión interruptor 7 - Fusible alimentación alterna 8 - Fijación al poste 4 3 8 7 5 6 2

30 Gama PM6: Easergy T200P – Modulos del armario
1 - Módulo de control Gestiona el conjunto de funciones de control del interruptor, la explotación local y el interface del equipo 2 - Módulo de comunicación Gestiona la comunicación con el centro de control y los equipos de transmisión 3 - Módulo alimentación: Asegura las alimentaciones : de la electrónica: 12 V de los equipos de transmisión: 12 V de la motorización: 48 V de la batería

31 Gama PM6: Easergy T200P – Modulo de comunicación

32 Gama PM6: Easergy L500 – Sistema de control

33 Gama PM6: Más que un Interruptor-Seccionador
PM6 –Responde a las especificaciones más exigentes: Potencia de cierre (Valor Cresta): 40 kA Intensidad de corta duración: 16 kA/3s Ensayado de -25ºC a +50ºC, pero instalado con éxito en condiciones climáticas todavía más duras Número de cortes con intensidades nominales habituales (normalmente menos de 100 A) de operaciones Presión relativa de SF6 de 0,3 bars Línea de fuga 31 mm / kV

34 Gama PM6 – Ensayos de rutina
Ensayos sistemáticos de rutina realizados sobre cada aparato: Control de estanqueidad de envolvente Control de la presión de llenado Medida de la velocidad de cierre y de apertura del aparato Control de acoplamiento en la maniobra Verificación a descargas parciales Test dieléctrico Verificación de conformidad con los planos y esquemas

35 PM6: Seccionalizador VS Reconectador
Garantiza la distancia de seccionamiento Permite automatizar la red de manera más económica Fácil combinación en serie de hasta 4 seccionalizadores con un reconectador No hace falta instalar otros equipos para poder funcionar como seccionador La experiencia demuestra que la mejor relación calidad - precio para automatizar la red, se presenta al combinar 4 seccionalizadores por cada reconectador Reconectador No garantiza la distancia de seccionamiento Precio de compra más elevado que el del seccionalizador La combinación de 4 reconectadores con otro en cabecera es muy compleja Necesita ser combinado con otros equipos para poder realizar un seccionamiento de línea La experiencia demuestra que es desaconsejable la instalación de varios reconectadores en serie, por su complejidad, mayor coste y no evidente mejora de calidad de servicio

36 Gama PM6 – Medio Ambiente
La Gama PM6 ha sido concebida bajo el compromiso de protección del medio ambiente Los materiales utilizados son fácilmente separables y reciclables El SF6 puede ser recuperado y reutilizado después de tratamiento adecuado

37 Gama PM6: Referencias en todo el mundo
Mas de equipos instalados en los 5 continentes España Iberdrola Endesa Hidrocantábrico Francia – EDF Portugal – EDP Hungría Elmu Edasz Dedasz Demasz Italia Enel Bolzano Inglaterra National Grid EDF Energy Suiza – Romande Energie Colombia Electrocosta – Electricaribe Ecopetrol EMSA Hocol México CFE Luz y Fuerza Costa Rica – CNFL Peru – Petroperu Argentina Coop. Electrica Galvez Edenor Coop. Bolivar Energía San Juan Paraguay – Ande Bolivia: CRE Canadá Argelia: Sonelgaz Marruecos Radeej ONE Redal Gabón – SGEE Mali - EDM Nueva Caledonia Enercal EEC Wallis y Futuna - EEPW Indonesia – PLN Tailandia - PEA Irán – KWPA Arabia Saudita -SCECOS

38 Gama PM6 Presentación general
