1 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS Especialización en Tecnologías de la Información Geográficas (TIG) Lic. Insaurralde Juan Ariel Dr. Cardozo Osvaldo Daniel

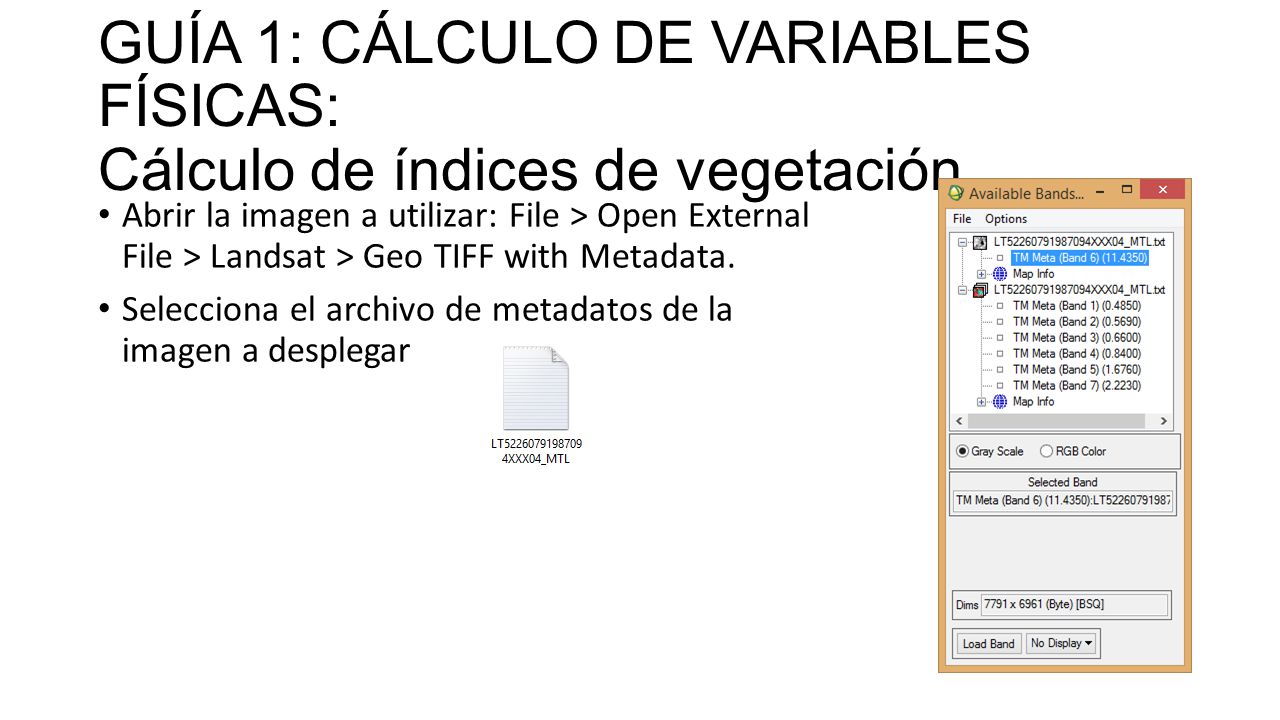

2 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de índices de vegetación Abrir la imagen a utilizar: File > Open External File > Landsat > Geo TIFF with Metadata. Selecciona el archivo de metadatos de la imagen a desplegar

3 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de índices de vegetación Ir a: Spectral > Vegetation Analisys > Vegetation Index Calculator

4 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de índices de vegetación Desplegar el resultado en un “Display” Para cambiar la paleta de colores, en el display ir a: Tools > Color Mapping > ENVI Color Tables…

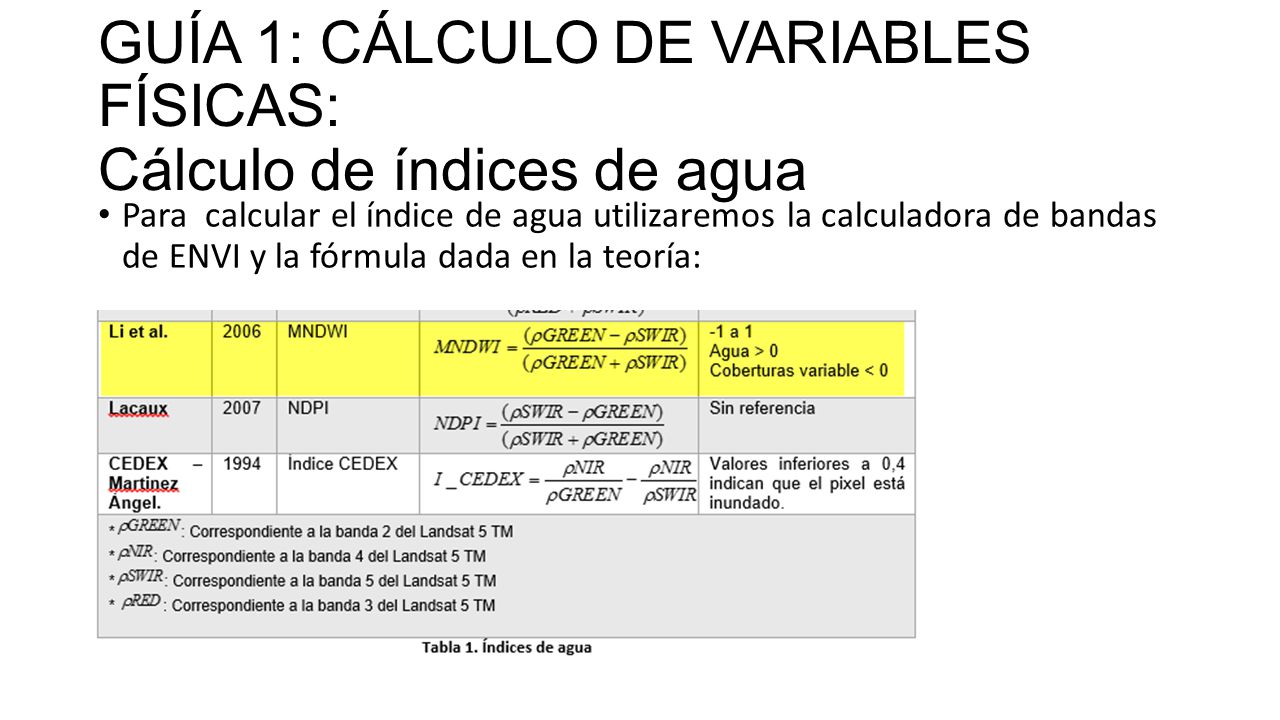

5 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de índices de agua Para calcular el índice de agua utilizaremos la calculadora de bandas de ENVI y la fórmula dada en la teoría:

6 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de reflectancia (para índice de agua) Primero se debe transformar los ND de las bandas 3 y 5 a radiancia: Basic Tools > Preprocesing >Calibration Utilities >Landsat Calibration

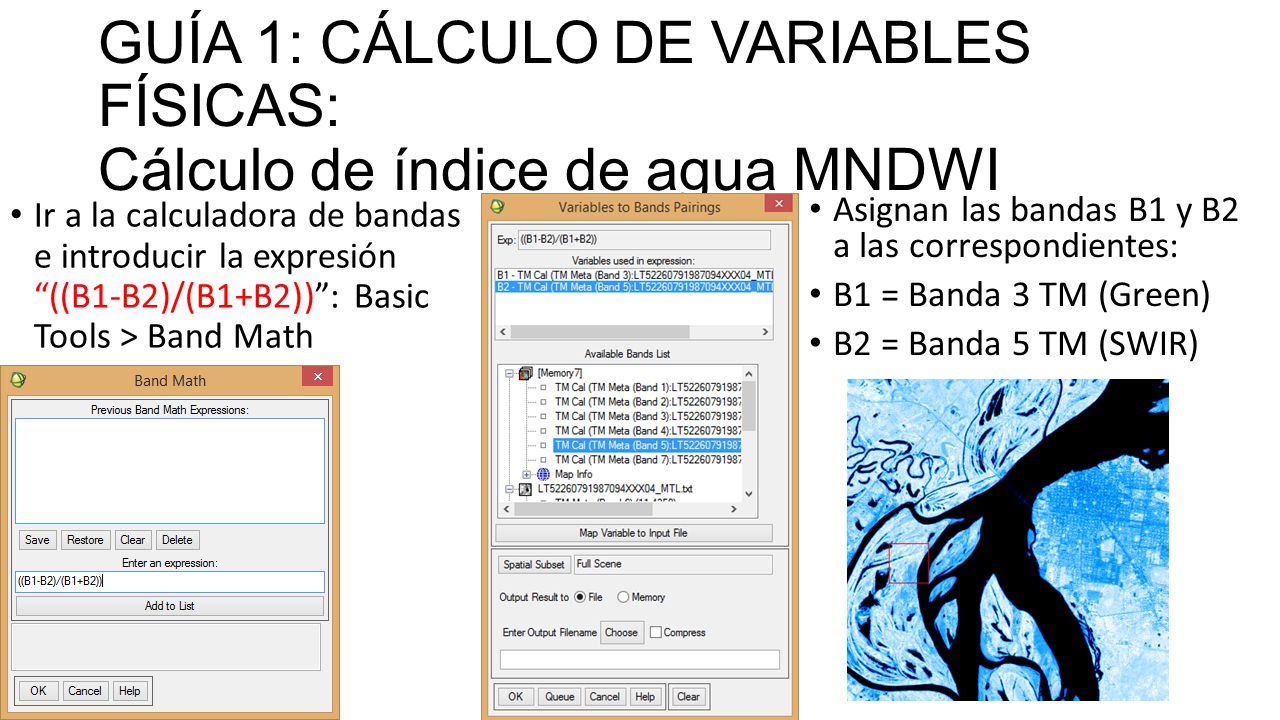

7 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de índice de agua MNDWI Ir a la calculadora de bandas e introducir la expresión “((B1-B2)/(B1+B2))”: Basic Tools > Band Math Asignan las bandas B1 y B2 a las correspondientes: B1 = Banda 3 TM (Green) B2 = Banda 5 TM (SWIR)

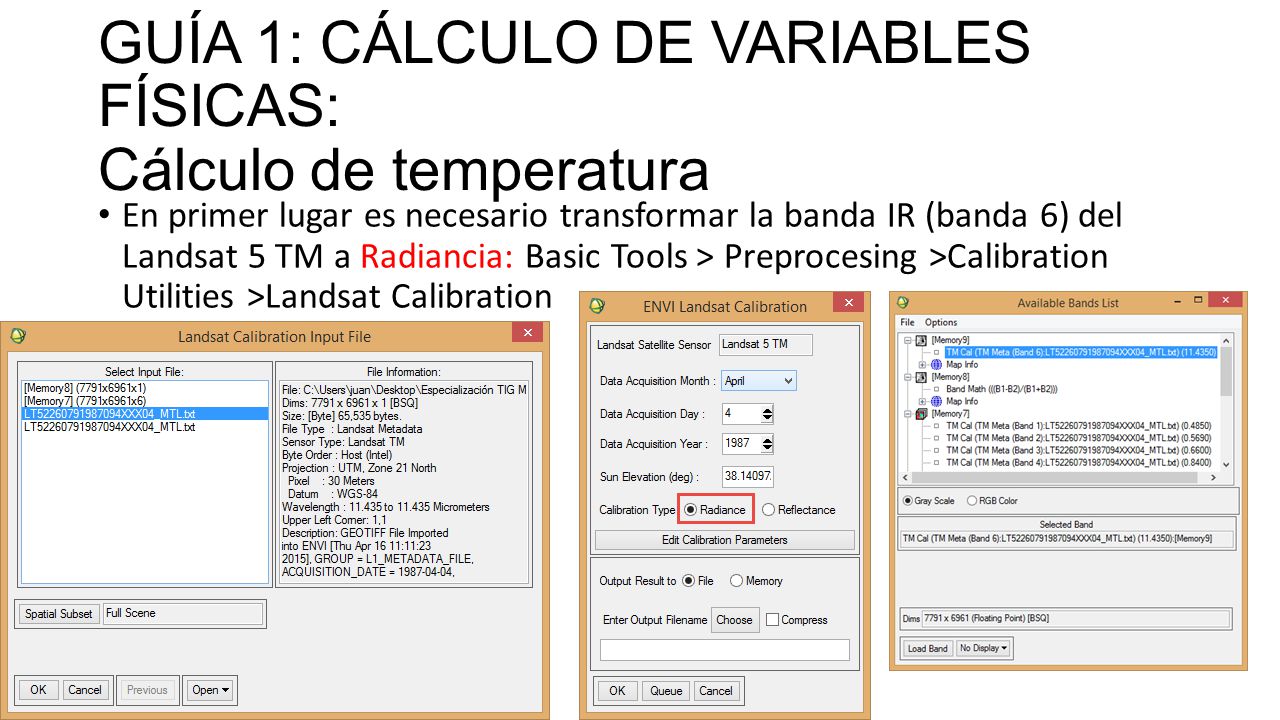

8 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de temperatura En primer lugar es necesario transformar la banda IR (banda 6) del Landsat 5 TM a Radiancia: Basic Tools > Preprocesing >Calibration Utilities >Landsat Calibration

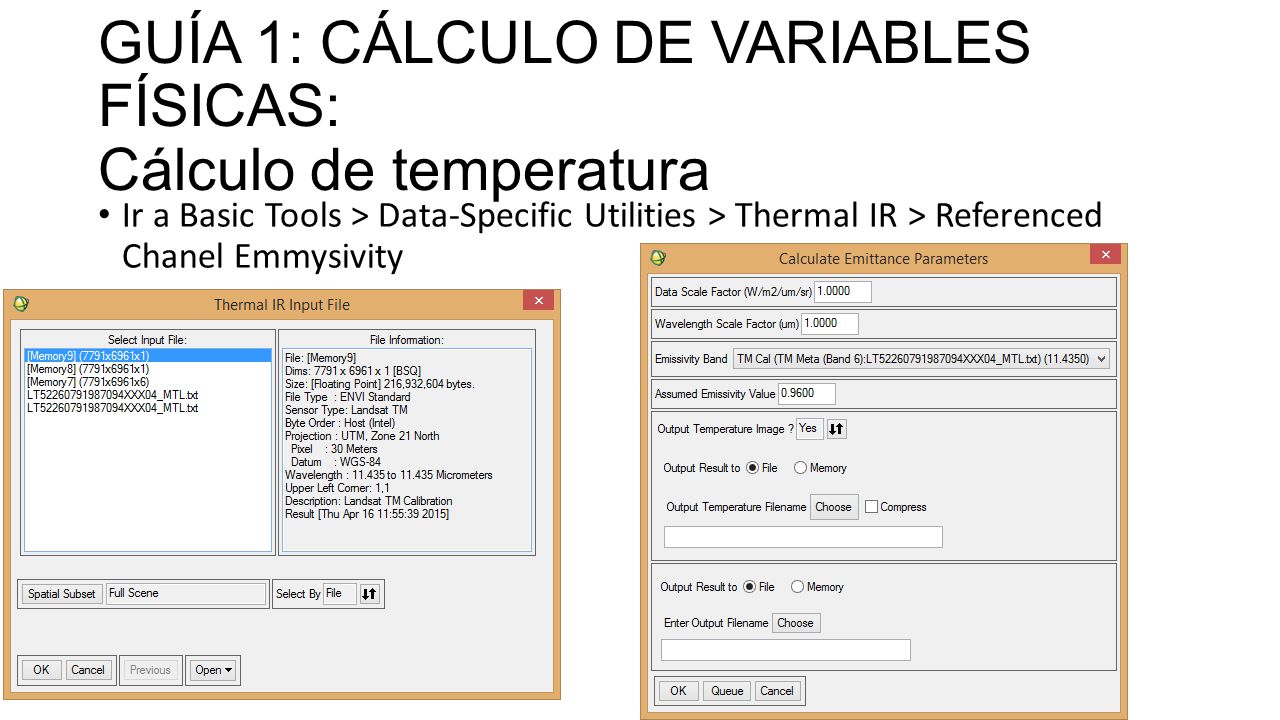

9 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de temperatura Ir a Basic Tools > Data-Specific Utilities > Thermal IR > Referenced Chanel Emmysivity

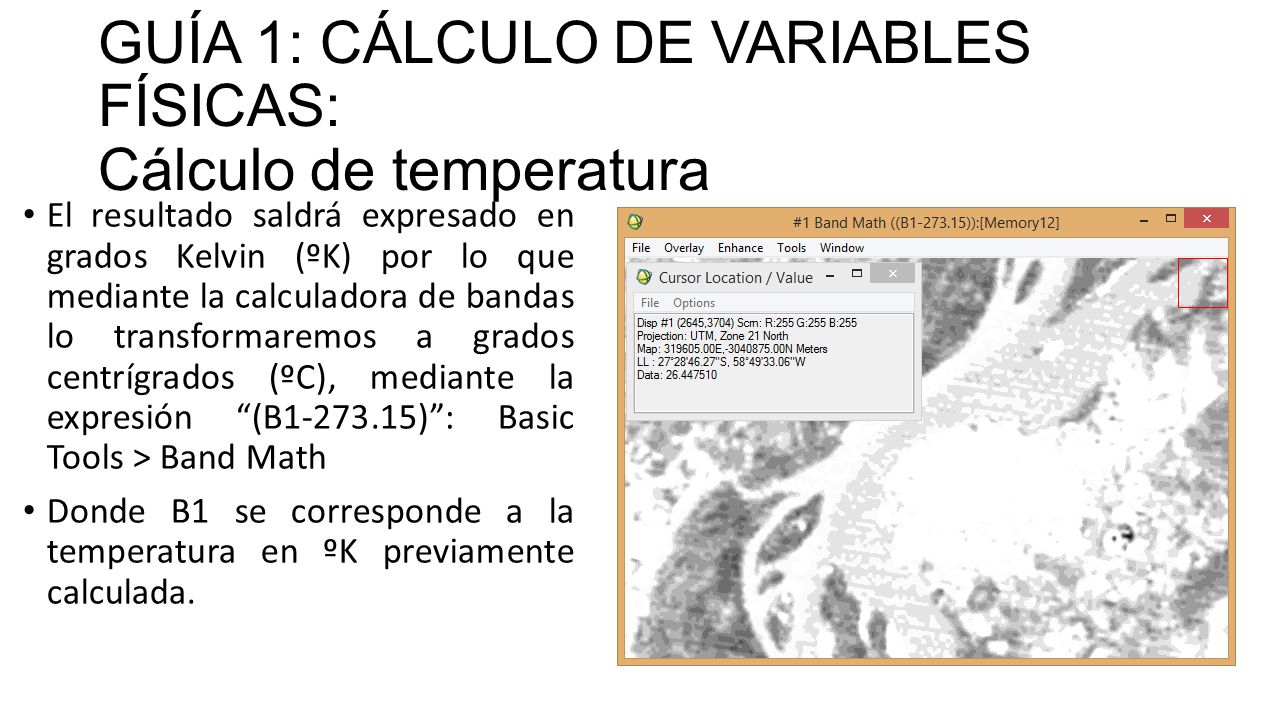

10 GUÍA 1: CÁLCULO DE VARIABLES FÍSICAS: Cálculo de temperatura El resultado saldrá expresado en grados Kelvin (ºK) por lo que mediante la calculadora de bandas lo transformaremos a grados centrígrados (ºC), mediante la expresión “(B1-273.15)”: Basic Tools > Band Math Donde B1 se corresponde a la temperatura en ºK previamente calculada.
