EFECTOS EN LA MADERA HINCHAMIENTO Y CONTRACCION DE LA MADERA

Presentación del tema: "EFECTOS EN LA MADERA HINCHAMIENTO Y CONTRACCION DE LA MADERA"— Transcripción de la presentación:

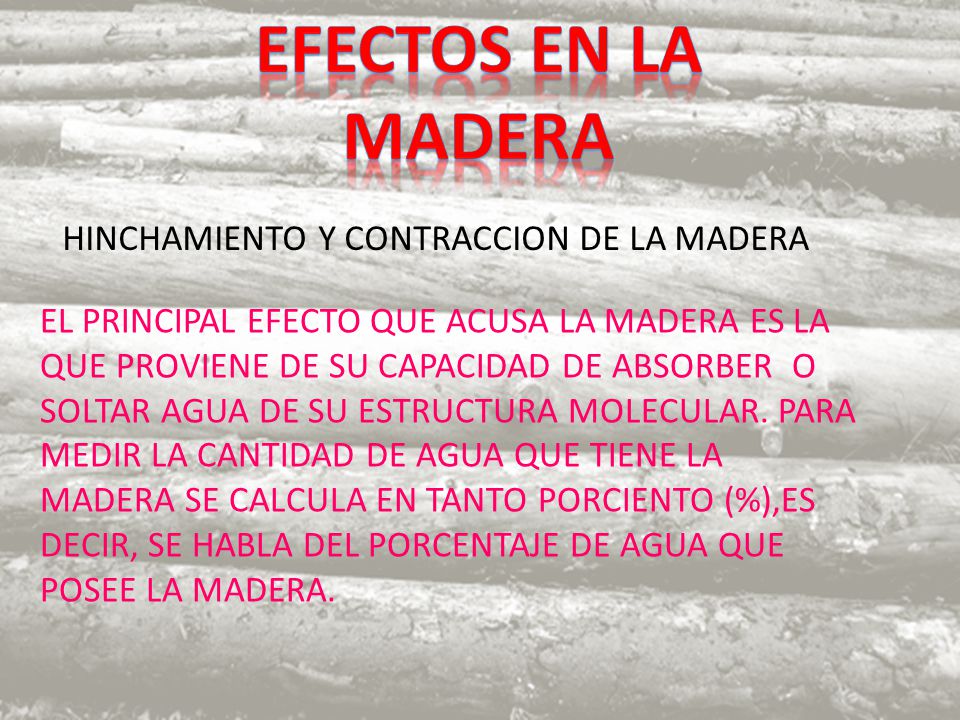

1 EFECTOS EN LA MADERA HINCHAMIENTO Y CONTRACCION DE LA MADERA
EL PRINCIPAL EFECTO QUE ACUSA LA MADERA ES LA QUE PROVIENE DE SU CAPACIDAD DE ABSORBER O SOLTAR AGUA DE SU ESTRUCTURA MOLECULAR. PARA MEDIR LA CANTIDAD DE AGUA QUE TIENE LA MADERA SE CALCULA EN TANTO PORCIENTO (%),ES DECIR, SE HABLA DEL PORCENTAJE DE AGUA QUE POSEE LA MADERA.

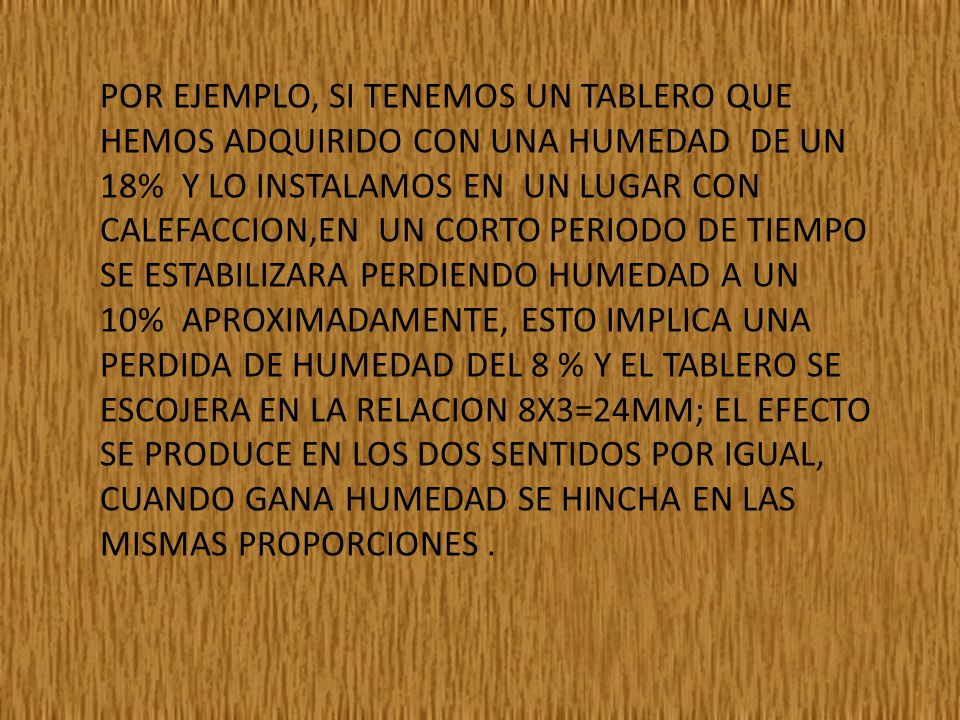

2 POR EJEMPLO, SI TENEMOS UN TABLERO QUE HEMOS ADQUIRIDO CON UNA HUMEDAD DE UN 18% Y LO INSTALAMOS EN UN LUGAR CON CALEFACCION,EN UN CORTO PERIODO DE TIEMPO SE ESTABILIZARA PERDIENDO HUMEDAD A UN 10% APROXIMADAMENTE, ESTO IMPLICA UNA PERDIDA DE HUMEDAD DEL 8 % Y EL TABLERO SE ESCOJERA EN LA RELACION 8X3=24MM; EL EFECTO SE PRODUCE EN LOS DOS SENTIDOS POR IGUAL, CUANDO GANA HUMEDAD SE HINCHA EN LAS MISMAS PROPORCIONES .

3 ESTE TEMA SE ESTUDIA POR LOS COEFICIENTES PROPIOS DE CADA MADERA, QUE NOS DAN LAS PROPORCIONES DE AUMENTO O DISMINUCION SEGÚN LA DIFERENCIA DE HUMEDAD; SUPONGAMOS QUE TENEMOS UNA MADERA CON UN COEFICIENTE DE RETRACTIVILIDAD DEL 0,30 EN LA DIRECCION TANGENCIAL, ESTO QUIERE DECIR QUE UN TABLERO DE MM DE LONGITUD ENCOGERA O ENSANCHARA SEGÚN LA SIGUIENTE REGLA: (1.000 X 0,30)/100==3MM, CUANDO GANE O PIERDA 1% DE HUMEDAD;

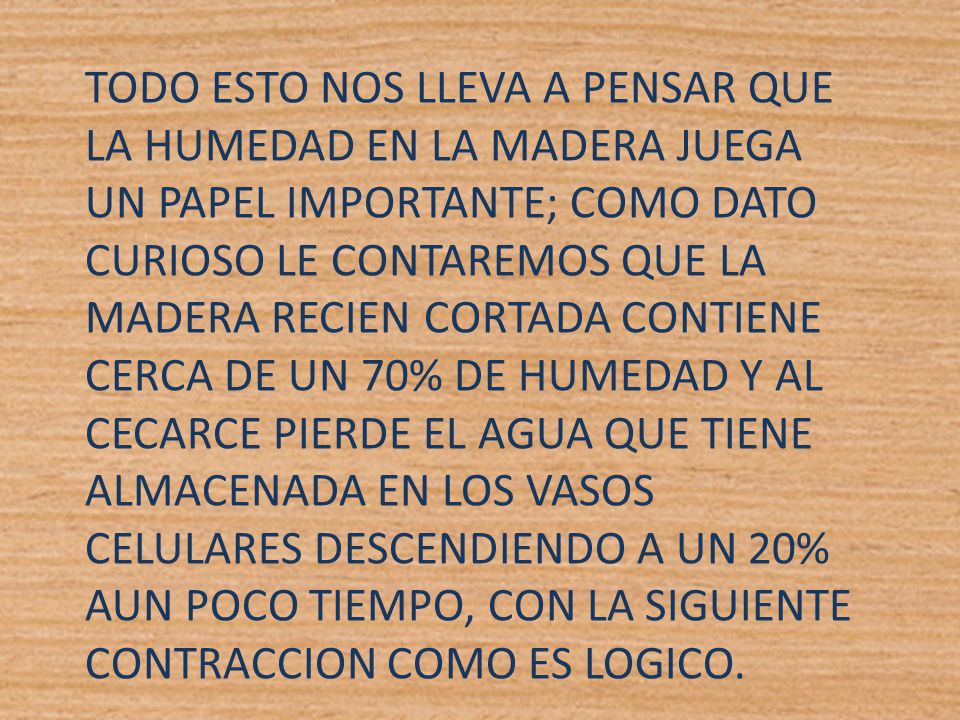

4 TODO ESTO NOS LLEVA A PENSAR QUE LA HUMEDAD EN LA MADERA JUEGA UN PAPEL IMPORTANTE; COMO DATO CURIOSO LE CONTAREMOS QUE LA MADERA RECIEN CORTADA CONTIENE CERCA DE UN 70% DE HUMEDAD Y AL CECARCE PIERDE EL AGUA QUE TIENE ALMACENADA EN LOS VASOS CELULARES DESCENDIENDO A UN 20% AUN POCO TIEMPO, CON LA SIGUIENTE CONTRACCION COMO ES LOGICO.

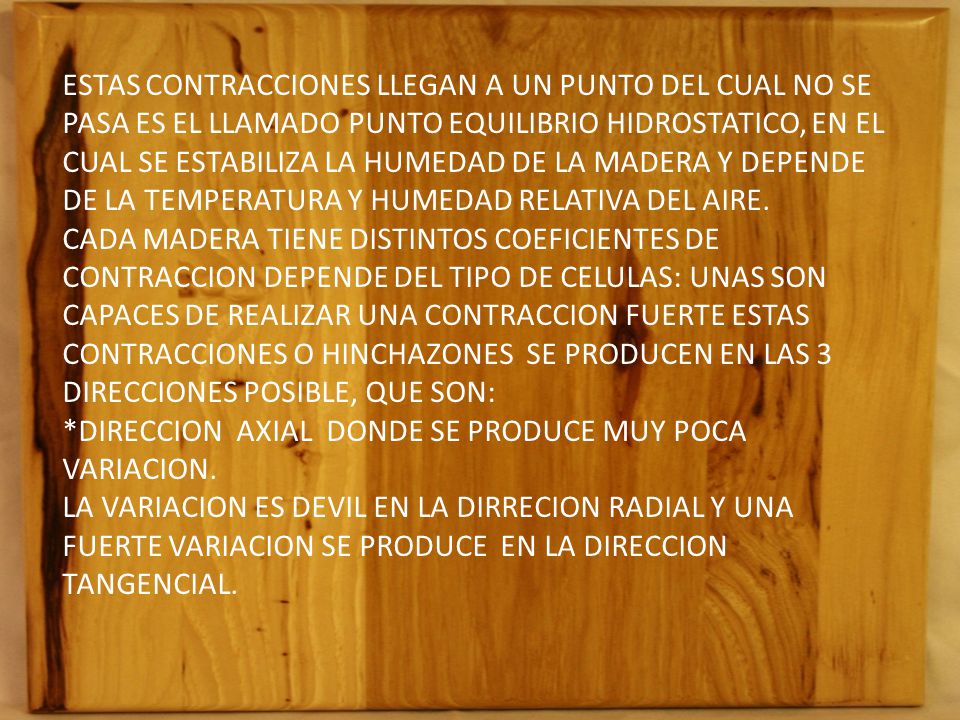

5 ESTAS CONTRACCIONES LLEGAN A UN PUNTO DEL CUAL NO SE PASA ES EL LLAMADO PUNTO EQUILIBRIO HIDROSTATICO, EN EL CUAL SE ESTABILIZA LA HUMEDAD DE LA MADERA Y DEPENDE DE LA TEMPERATURA Y HUMEDAD RELATIVA DEL AIRE. CADA MADERA TIENE DISTINTOS COEFICIENTES DE CONTRACCION DEPENDE DEL TIPO DE CELULAS: UNAS SON CAPACES DE REALIZAR UNA CONTRACCION FUERTE ESTAS CONTRACCIONES O HINCHAZONES SE PRODUCEN EN LAS 3 DIRECCIONES POSIBLE, QUE SON: *DIRECCION AXIAL DONDE SE PRODUCE MUY POCA VARIACION. LA VARIACION ES DEVIL EN LA DIRRECION RADIAL Y UNA FUERTE VARIACION SE PRODUCE EN LA DIRECCION TANGENCIAL.

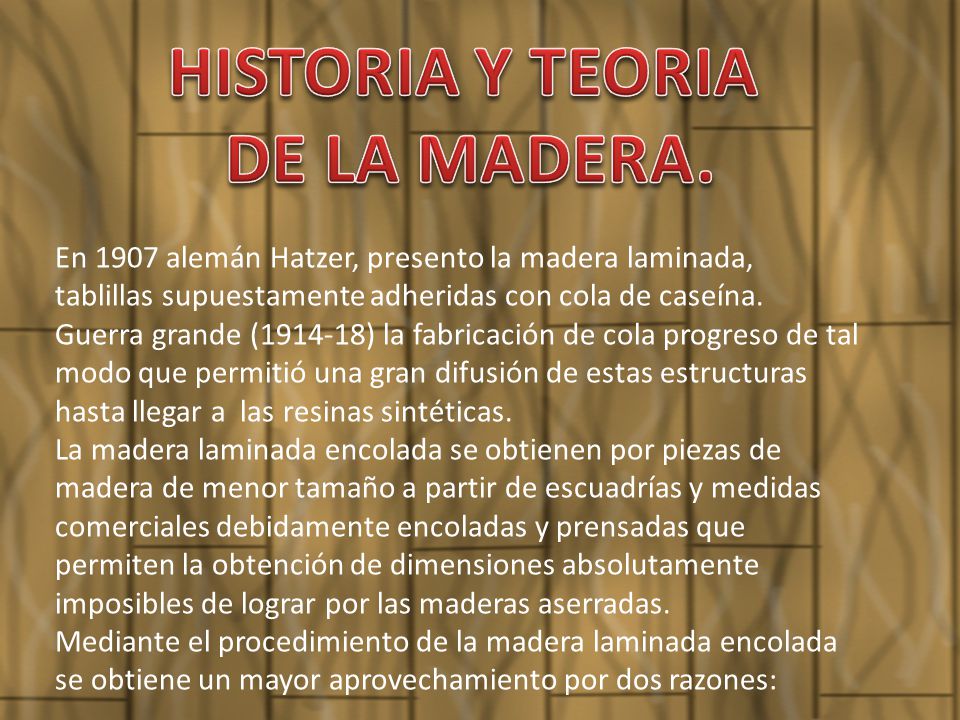

6 HISTORIA Y TEORIA DE LA MADERA.
En 1907 alemán Hatzer, presento la madera laminada, tablillas supuestamente adheridas con cola de caseína. Guerra grande ( ) la fabricación de cola progreso de tal modo que permitió una gran difusión de estas estructuras hasta llegar a  las resinas sintéticas. La madera laminada encolada se obtienen por piezas de madera de menor tamaño a partir de escuadrías y medidas comerciales debidamente encoladas y prensadas que permiten la obtención de dimensiones absolutamente imposibles de lograr por las maderas aserradas. Mediante el procedimiento de la madera laminada encolada se obtiene un mayor aprovechamiento por dos razones:

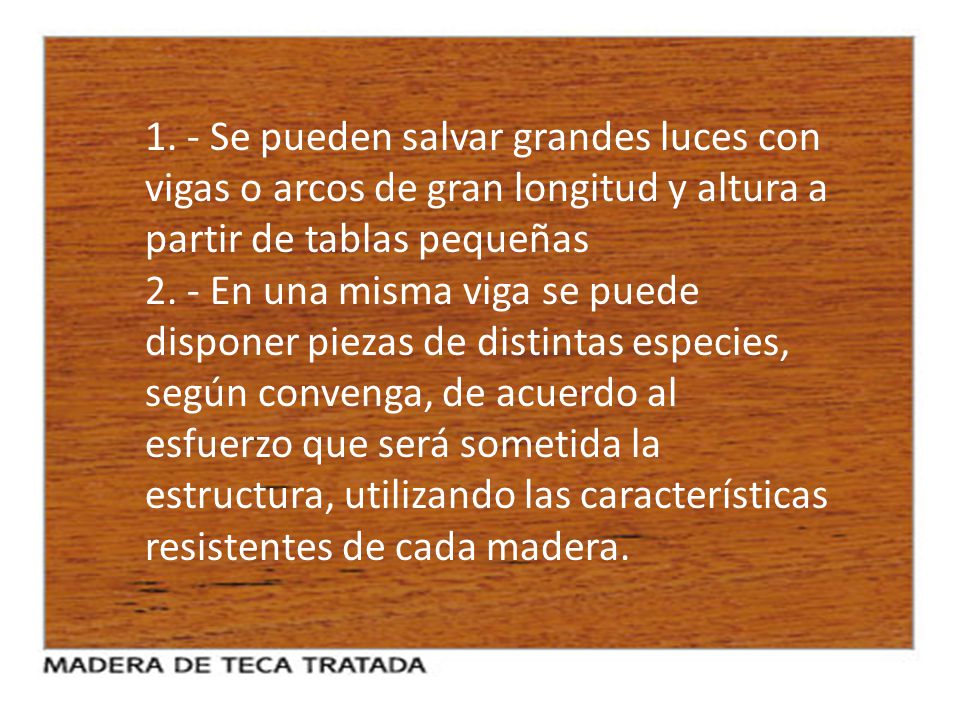

7 1. - Se pueden salvar grandes luces con vigas o arcos de gran longitud y altura a partir de tablas pequeñas 2. - En una misma viga se puede disponer piezas de distintas especies, según convenga, de acuerdo al esfuerzo que será sometida la estructura, utilizando las características resistentes de cada madera.

8 LA MADERA La materia prima utilizada por el carpintero ebanista es la madera, se obtiene del tronco, de las ramas y de las raíces principales de los árboles. El árbol es un ser viviente que nace crece, envejece y muere. Se compone de dos partes una subterránea y la otra exterior. La parte subterránea esta compuesta de tronco, cuello y raicillas. La raíz no solo se obtiene de la plata fijándola en el suelo si no que la sustenta, es decir, que alimenta. La parte exterior la forman: el tronco, las hojas y las flores. El tronco es la parte mas utilizada de la madera. Su desarrollo depende el clima, de la riqueza del suelo y el numero de árboles que la rodean

9 La madera es un material orto trópico encontrado como principal contenido del tronco de un árbol. Los árboles se caracterizan por tener troncos que crecen cada año y que están compuestos por fibras de celulosa unidas con lignina. Las plantas que no producen madera son conocidas como herbáceas.

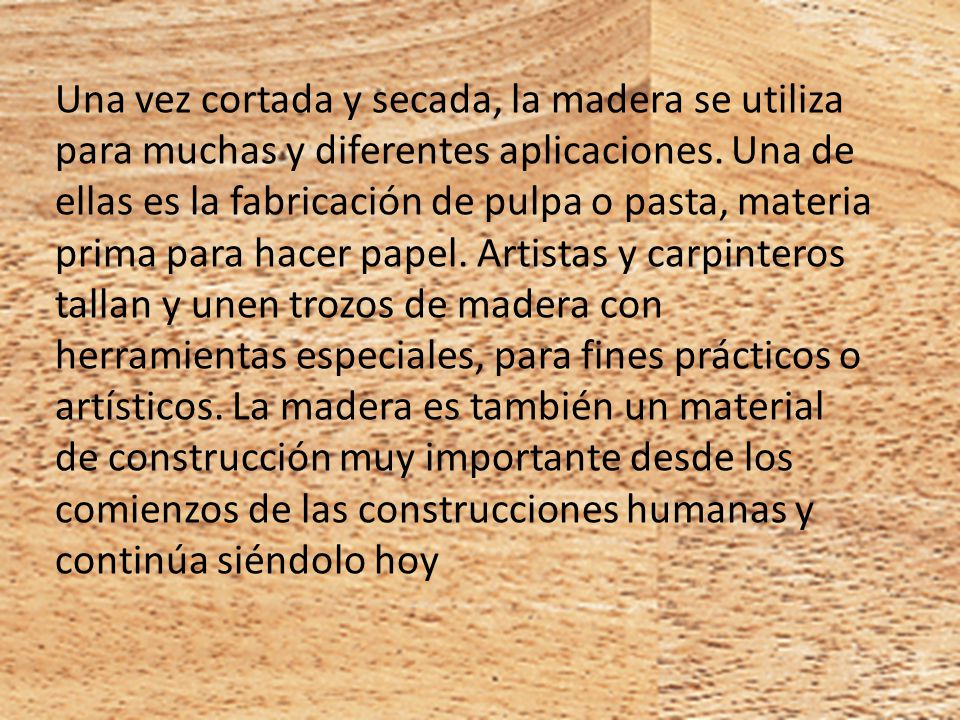

10 Una vez cortada y secada, la madera se utiliza para muchas y diferentes aplicaciones. Una de ellas es la fabricación de pulpa o pasta, materia prima para hacer papel. Artistas y carpinteros tallan y unen trozos de madera con herramientas especiales, para fines prácticos o artísticos. La madera es también un material de construcción muy importante desde los comienzos de las construcciones humanas y continúa siéndolo hoy

11 CONTRACCION E HINCHAZON DE LA MADERA
Por su origen orgánico y sus características de higroscopicidad, la madera puede ganar o perder humedad con facilidad. Cuando el Punto de Saturación de las Fibras (PSF) disminuye, la madera sufre cambios dimensionales. Este fenómeno se conoce como Contracción y se da en las tres principales direcciones de la madera: contracción radial, tangencial y longitudinal. La contracción se expresa como un porcentaje de la dimensión original de la pieza de madera.

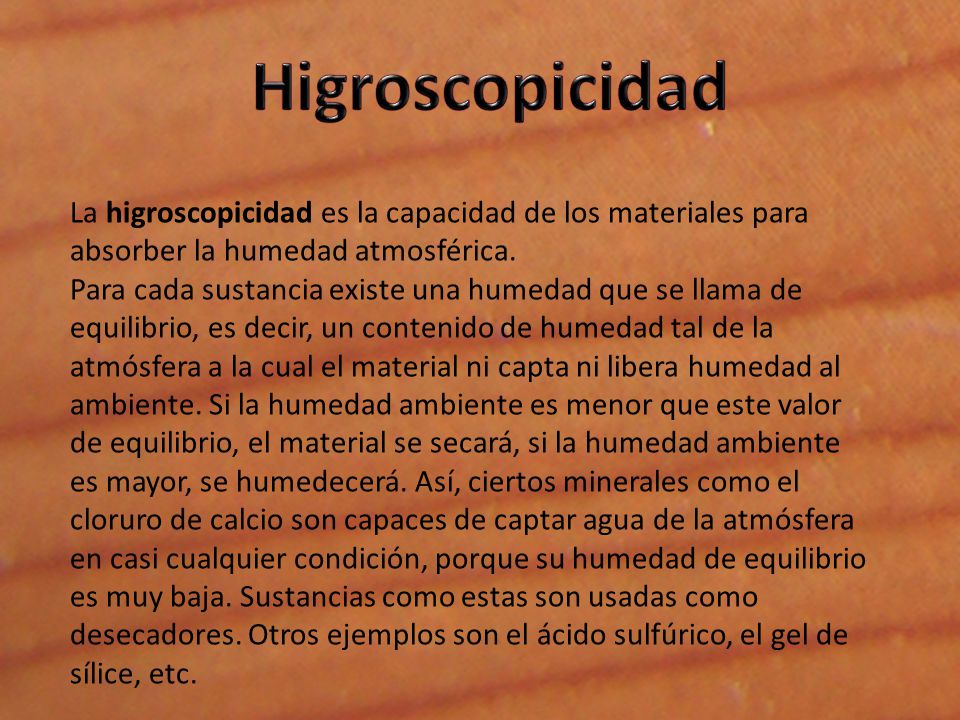

12 Higroscopicidad La higroscopicidad es la capacidad de los materiales para absorber la humedad atmosférica. Para cada sustancia existe una humedad que se llama de equilibrio, es decir, un contenido de humedad tal de la atmósfera a la cual el material ni capta ni libera humedad al ambiente. Si la humedad ambiente es menor que este valor de equilibrio, el material se secará, si la humedad ambiente es mayor, se humedecerá. Así, ciertos minerales como el cloruro de calcio son capaces de captar agua de la atmósfera en casi cualquier condición, porque su humedad de equilibrio es muy baja. Sustancias como estas son usadas como desecadores. Otros ejemplos son el ácido sulfúrico, el gel de sílice, etc.

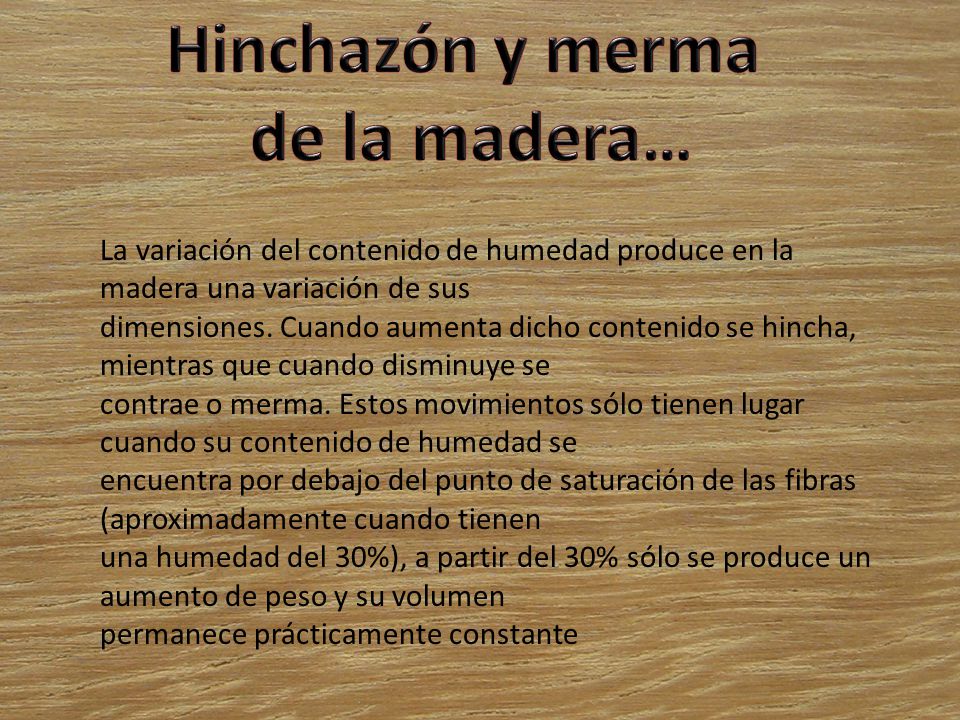

13 Hinchazón y merma de la madera…
La variación del contenido de humedad produce en la madera una variación de sus dimensiones. Cuando aumenta dicho contenido se hincha, mientras que cuando disminuye se contrae o merma. Estos movimientos sólo tienen lugar cuando su contenido de humedad se encuentra por debajo del punto de saturación de las fibras (aproximadamente cuando tienen una humedad del 30%), a partir del 30% sólo se produce un aumento de peso y su volumen permanece prácticamente constante

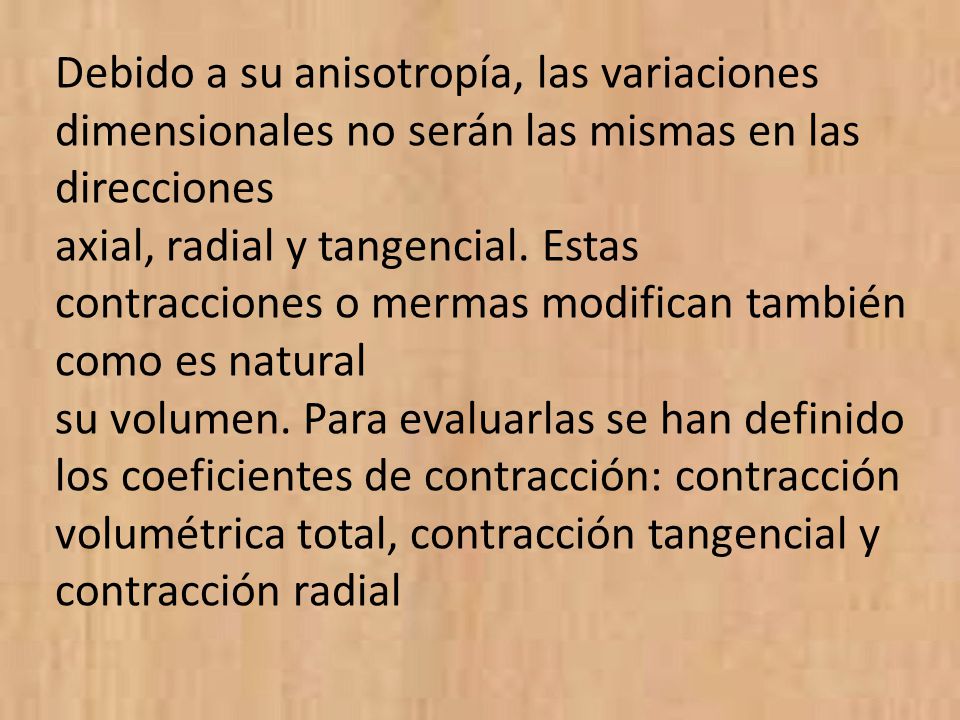

14 Debido a su anisotropía, las variaciones dimensionales no serán las mismas en las direcciones
axial, radial y tangencial. Estas contracciones o mermas modifican también como es natural su volumen. Para evaluarlas se han definido los coeficientes de contracción: contracción volumétrica total, contracción tangencial y contracción radial

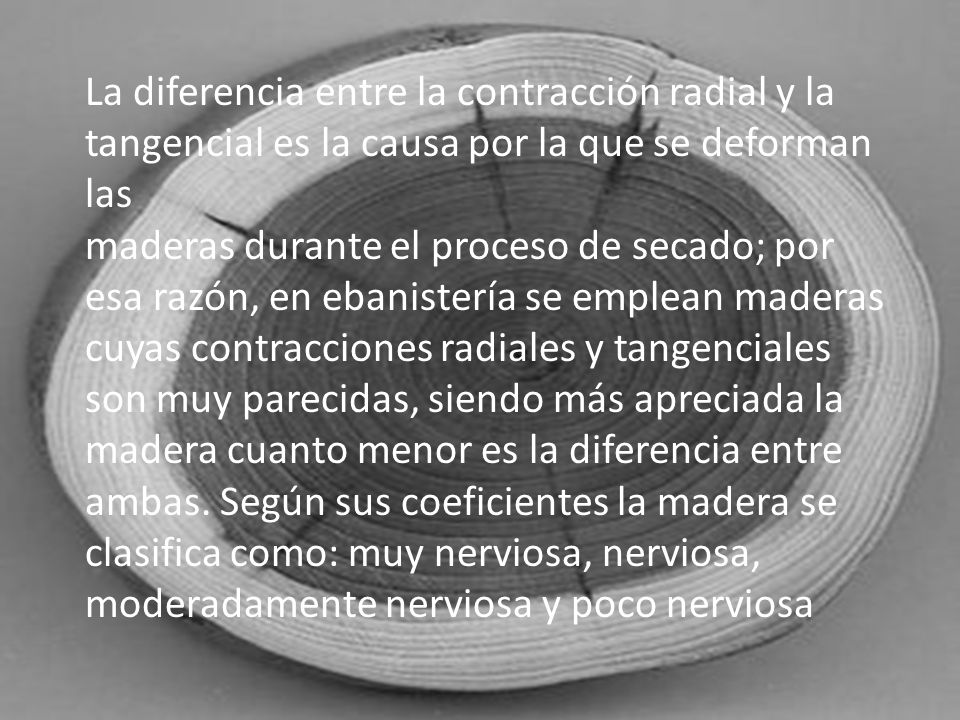

15 La diferencia entre la contracción radial y la tangencial es la causa por la que se deforman las
maderas durante el proceso de secado; por esa razón, en ebanistería se emplean maderas cuyas contracciones radiales y tangenciales son muy parecidas, siendo más apreciada la madera cuanto menor es la diferencia entre ambas. Según sus coeficientes la madera se clasifica como: muy nerviosa, nerviosa, moderadamente nerviosa y poco nerviosa

16 PRESENTADO POR: WENDY XIMENA LARA GARZON …. INGRID MAYERLY ARCE…
