1 Conferencia # 19 Amplificadores de Video TEEL 2045 Circuitos de Televisión (3 horas lectivas semanales) 1

2 Agenda Drive Controls Brightness Control Automatic Brightness Limiter Circuit 2

3 Drive Controls Muchos televisores (anteriores y algunos actuales) proveen un control manual para ajustar la ganancia de señal de video que se suple a cada “electron gun” del “CRT”. Usualmente se conocen como ajustes de servicio (service adjustment) y se utilizan en muchos casos para ajustar la escala de grises que el televisor posee.

4 Drive Controls Algunos enlaces en la red de internet proveen los pasos o información necesaria para realizar un ajuste de la escala de grises en el televisor. El siguiente enlace presenta información detallada: http://www.audioholics.com/tweaks/calibrate-your- system/grayscale-calibration-of-home-theater-televisions

5 Drive Controls Los controles de ajuste de ganancia para estas señales de video se especifican de acuerdo a la nomenclatura de los “electron guns”. Esto es: – Red drive – Green drive – Blue drive

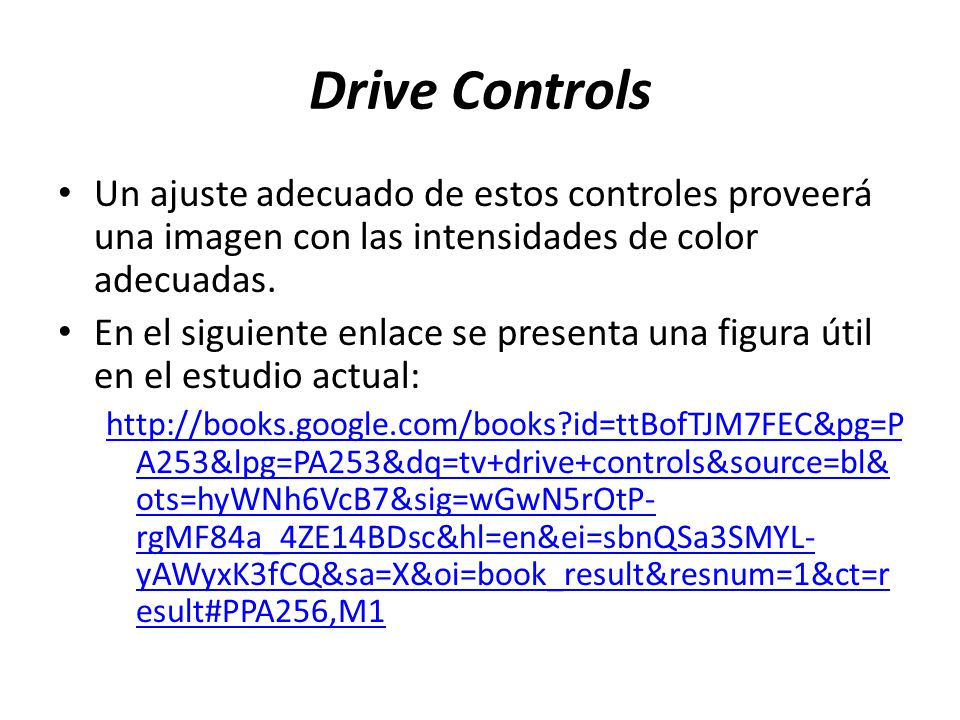

6 Drive Controls Un ajuste adecuado de estos controles proveerá una imagen con las intensidades de color adecuadas. En el siguiente enlace se presenta una figura útil en el estudio actual: http://books.google.com/books?id=ttBofTJM7FEC&pg=P A253&lpg=PA253&dq=tv+drive+controls&source=bl& ots=hyWNh6VcB7&sig=wGwN5rOtP- rgMF84a_4ZE14BDsc&hl=en&ei=sbnQSa3SMYL- yAWyxK3fCQ&sa=X&oi=book_result&resnum=1&ct=r esult#PPA256,M1

7 Brightness Control En un televisor a colores la luminiscencia de la imagen se controla alterando el “bias” de los tres “electron guns” simultáneamente. En un televisor en blanco y negro es posible realizarlo de la misma forma o de manera indirecta mediante una etapa controlada por voltaje DC en el DC-coupled video amplifier.

8 Brightness Control Buscombe afirma que algunos televisores utilizan el método de acoplamiento DC junto a un “master brightness control”. Ajustes en el “master brightness control” usualmente causan un cambio en el voltaje de “bias” de cero a -100[V], lo cual produce la corriente de “cutoff” en el haz de electrones ocasionando que se vea la pantalla negra o imágenes negras.

9 Automatic Brightness Limiter (ABL) Circuit El circuito ABL percibe corrientes en exceso de 1 [A]. Por lo tanto es utilizado para limitar la corriente del CRT. Las causas de un nivel de corriente tan alto como 1[A] pueden estar asociadas a: – Pérdida de “bias” – Un nivel excesivo de HV, entre otras.

10 Automatic Brightness Limiter (ABL) Circuit Las consecuencias de esta corriente alta lo son: – Falta de enfoque, entre otros. Esta corriente se puede medir directamente o a través de un resistor en el circuito de retorno de HV.

11 Automatic Brightness Limiter (ABL) Circuit Cuando se percibe una corriente excesivamente alta (igual o mayor de 1 [A]) el circuito desarrolla un nivel bajo en voltaje el cual se aplica a la etapa controlada por DC en el amplificador de video. Este voltaje aumenta el “bias” del CRT para reducir la corriente a un nivel seguro.

12 Próximo Tema V. – Chroma Signal Processing & Color Mixing
