Presentación del tema: "El enunciado de esta Ley es el siguiente: La suma algebraica de los voltajes de rama en cualquier malla cerrada de una Red es igual a cero. Esta Ley es."— Transcripción de la presentación:

1

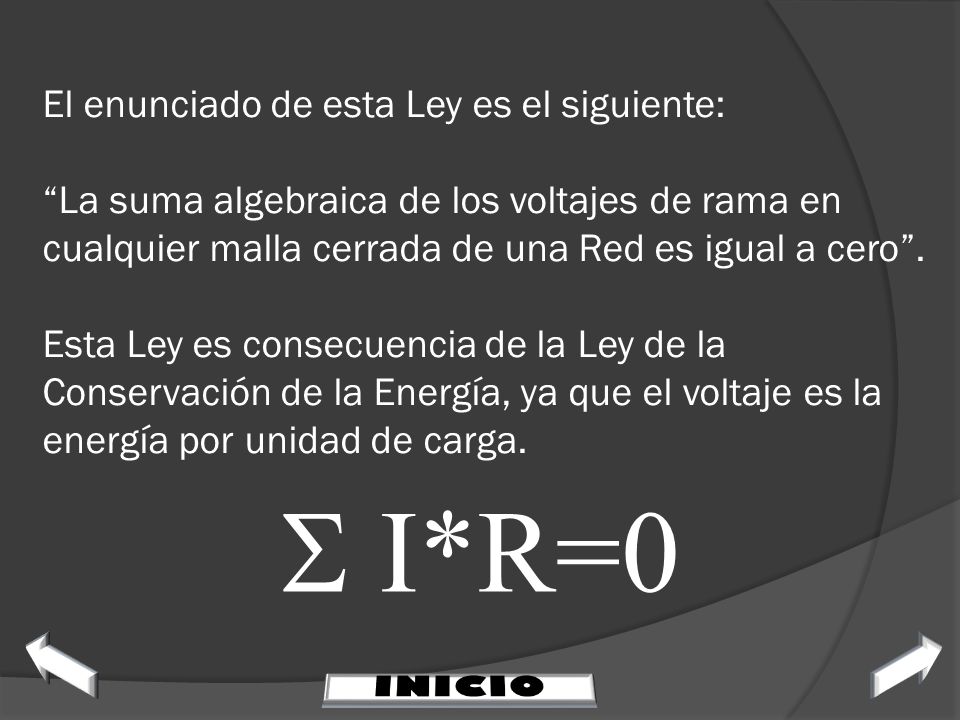

2 El enunciado de esta Ley es el siguiente: La suma algebraica de los voltajes de rama en cualquier malla cerrada de una Red es igual a cero. Esta Ley es consecuencia de la Ley de la Conservación de la Energía, ya que el voltaje es la energía por unidad de carga. I*R=0

3 La Ley de Kirchhoff de los Voltajes no se aplica a circuitos que contienen parámetros distribuidos. Sin embargo si los parámetros son concentrados, puede aplicarse a redes con elementos lineales o no lineales, variantes o invariantes con el tiempo, activos o pasivos. Voltajes en una Malla Cerrada

4 La demostración de la Primera y Segunda Ley de Kirchhoff se analizará en posteriores unidades, pues no es propósito de este tema el analizar el origen de dichas leyes. En la Ley de Nodos se debe prestar atención en los signos algebraicos de las corrientes entrantes y salientes en cada nodo del circuito. En la Segunda Ley de Kirchhoff, el signo algebraico se debe utilizar para vigilar la polaridad del voltaje.

5 En otras palabras, conforme atravesamos el circuito, es necesario hacer que sumen cero los incrementos y las disminuciones en el nivel de la energía. Por tanto, es importante vigilar si el nivel de energía se incrementa o disminuye a medida que pasamos por cada elemento.

6 En el punto siguiente dentro de este tema se realizarán actividades para demostrar estas afirmaciones mediante ejemplos con circuitos.
