Logica cableada -Su denominación viene dada por el tipo de elementos que intervienen en su implementación, en la cual las uniones físicas se realizan mediante.

Presentación del tema: "Logica cableada -Su denominación viene dada por el tipo de elementos que intervienen en su implementación, en la cual las uniones físicas se realizan mediante."— Transcripción de la presentación:

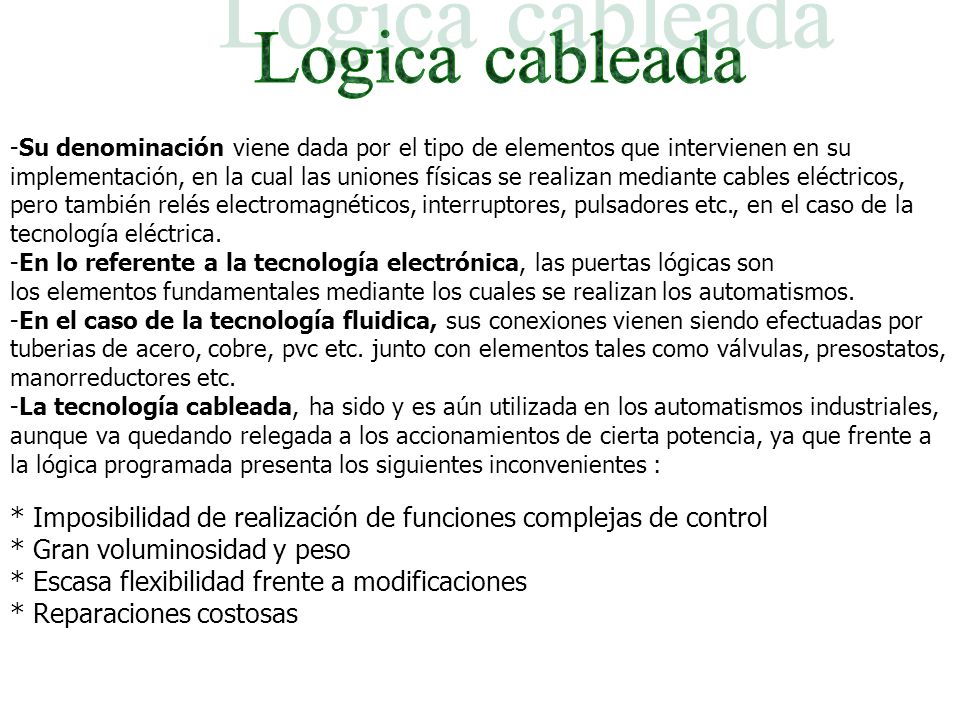

1 Logica cableada -Su denominación viene dada por el tipo de elementos que intervienen en su implementación, en la cual las uniones físicas se realizan mediante cables eléctricos, pero también relés electromagnéticos, interruptores, pulsadores etc., en el caso de la tecnología eléctrica. -En lo referente a la tecnología electrónica, las puertas lógicas son los elementos fundamentales mediante los cuales se realizan los automatismos. -En el caso de la tecnología fluidica, sus conexiones vienen siendo efectuadas por tuberias de acero, cobre, pvc etc. junto con elementos tales como válvulas, presostatos, manorreductores etc. -La tecnología cableada, ha sido y es aún utilizada en los automatismos industriales, aunque va quedando relegada a los accionamientos de cierta potencia, ya que frente a la lógica programada presenta los siguientes inconvenientes : * Imposibilidad de realización de funciones complejas de control * Gran voluminosidad y peso * Escasa flexibilidad frente a modificaciones * Reparaciones costosas

2 Logica programada Se trata de una tecnología desarrollada a partir de la aparición del microprocesador, y de los sistemas programables basados en éste : computador, controladores lógicos y autómatas programables. Posibilidad de realización de funciones complejas de control * Poca voluminosidad y peso * Amplia flexibilidad frente a modificaciones, complejas * Mantenimiento minimo.

3 Eléctricos, Electrónicos, Neumáticos, Hidráulicos.
TIPOS DE AUTOMATISMOS Hay cinco tipos de automatismos empleados en diferentes clases de máquinas o aparatos:        Mecánicos, Eléctricos, Electrónicos, Neumáticos, Hidráulicos.

4 MODOS DE FUNCIONAMIENTO
 MANUAL, AUTOMATICO Y SEMIAUTOMATICO 1º manual ( es cuando se accionan las palancas manualmente )    2º semi automatico ( es cuando se acciona o para activar o desactivar no las dos al mismo tiempo) 3º automático ( es cuando se programa un trabajo y la maquina lo hace sola)

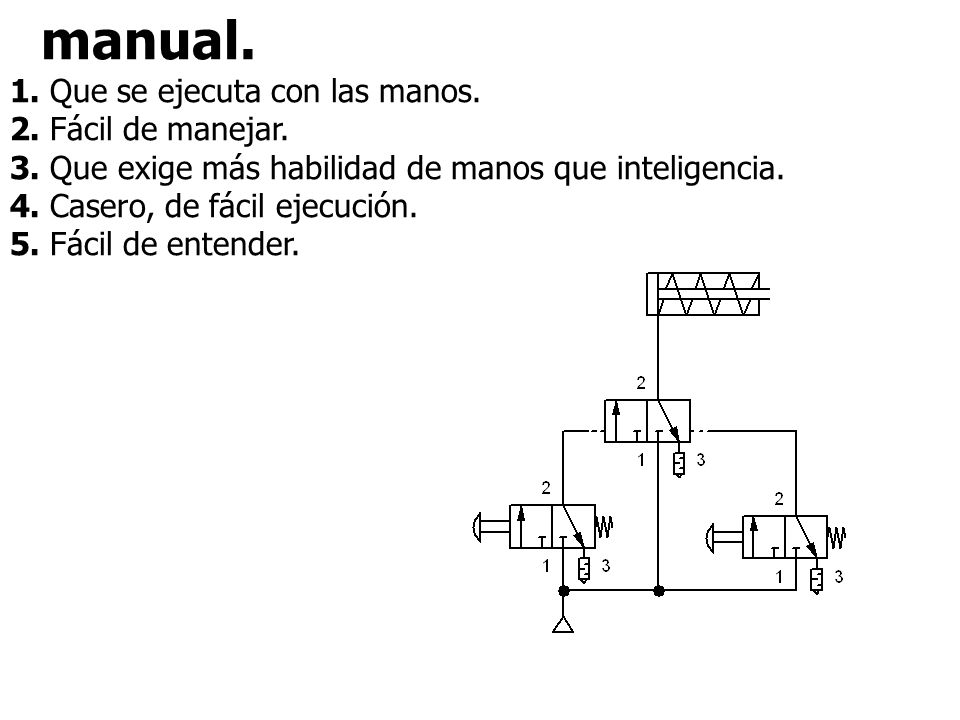

5 manual. 1. Que se ejecuta con las manos. 2. Fácil de manejar.
3. Que exige más habilidad de manos que inteligencia. 4. Casero, de fácil ejecución. 5. Fácil de entender.

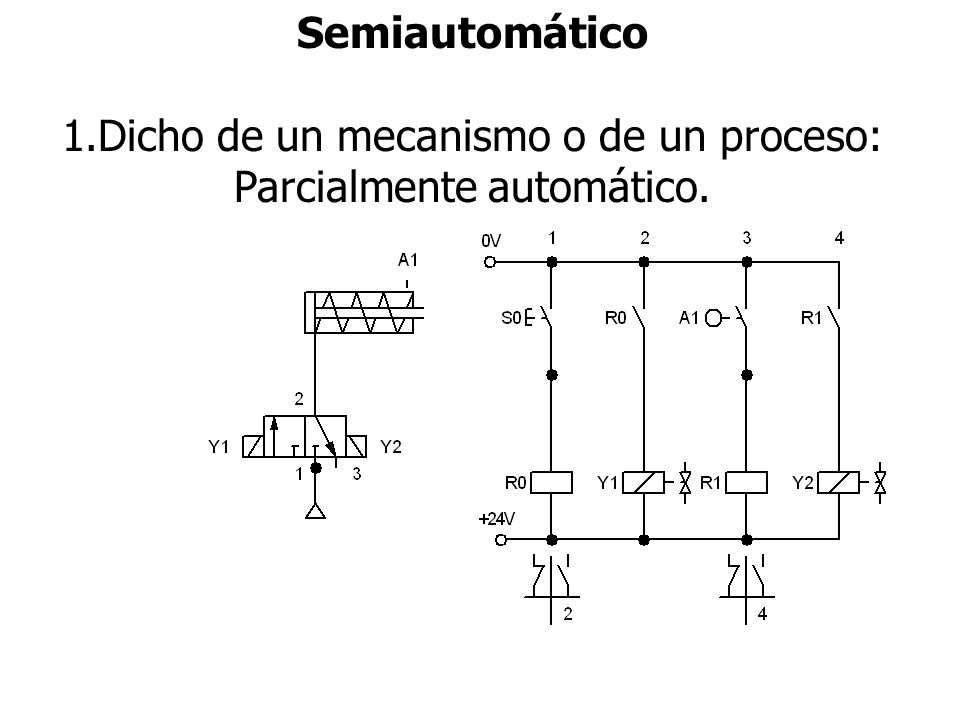

6 Dicho de un mecanismo o de un proceso: Parcialmente automático.
Semiautomático Dicho de un mecanismo o de un proceso: Parcialmente automático.

7 Automático 1. Perteneciente o relativo al autómata.
2. Dicho de un mecanismo: Que funciona en todo o en parte por sí solo. 3. Que sigue a determinadas circunstancias de un modo inmediato.

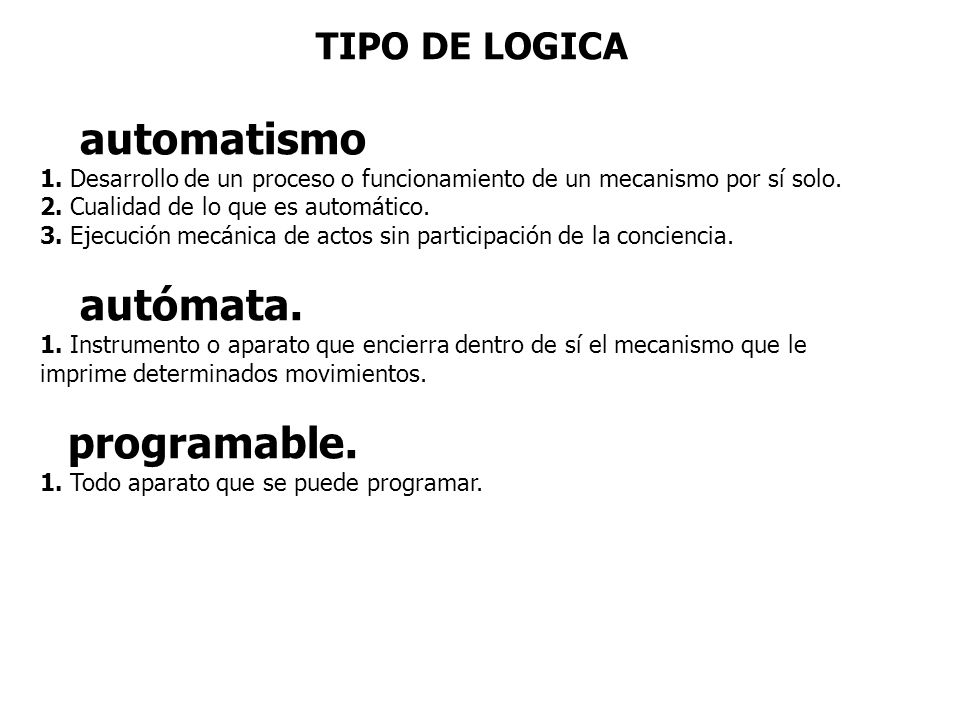

8  TIPO DE LOGICA      automatismo 1. Desarrollo de un proceso o funcionamiento de un mecanismo por sí solo. 2. Cualidad de lo que es automático. 3. Ejecución mecánica de actos sin participación de la conciencia.      autómata. 1. Instrumento o aparato que encierra dentro de sí el mecanismo que le imprime determinados movimientos.     programable. 1. Todo aparato que se puede programar.

9 Sistema combinacional Se denomina:
TIPO DE CIRCUITOS Sistema combinacional Se denomina: sistema combinacional o lógica combinacional a todo sistema en el que sus salidas son función exclusiva del valor de sus entradas en un momento dado, sin que intervengan en ningún caso estados anteriores de las entradas o de las salidas.

10 TIPO DE CIRCUITOS Sistema secuencial A diferencia de los sistemas combinacionales, en los sistemas secuenciales, los valores de las salidas, en un momento dado, no dependen exclusivamente de los valores de las entradas en dicho momento, sino también dependen del estado anterior o estado interno. El sistema secuencial más simple es el biestable

11 CIRCUITOS CONVENCIONALES:
TIPO DE CIRCUITOS CIRCUITOS CONVENCIONALES: SON TODOS AQUELLOS QUE SE IMPLANTAN EN ALGUNA PARTE DE UN ESQUEMA PARA, LA REALIZACION DE UNA ACCION EN PARTICULAR. CIRCUITOS LOGICOS: SON AQUELLOS CIRCUITOS QUE SE IMPLANTA EN LA REALIZACION DE ALGUNA CONDICION EN PARTICULAR DE UN CIRCUITO SON, (SUMA Y PRODUCTO)

12 CIRCUITOS CON SECUENCIAS POSIBLES:
TIPO DE CIRCUITOS CIRCUITOS CON SECUENCIAS POSIBLES: SON TODOS AQUELL0S QUE POR SUS CARARCTERISTICAS DE FUNCIONAMIENTO NO REQUIEREN ACCIONES ESPECIALES EN SU DISEÑO POR SER INTUITIVOS Y FACILES DE REALIZAR. CIRCUITOS CON SECUENCIA IMPOSIBLES: SON AQUELLOS CIRCUITOS QUE POR ALGUNA CIRCUNSTANCIA, REQUIEREN DE UNA ACCION ESPECIAL PARA SU CORRECTO FUNCIONAMIENTO, POR EXISTIR UNA O VARIAS SEÑALES PERMANENTES.

13 Clasificacion tecnologica

14

15

16 PROCESO LOGICA PROGRAMADA
