1 Por: Christian Pinzón García Omar Sneyder Eraso Grupo 4
BANCO DE PREGUNTAS Por: Christian Pinzón García Omar Sneyder Eraso Grupo 4

2 PREGUNTAS TEÓRICAS

3 1. Que señal se puede observar en un osciloscopio cuando se conecta una fuente DC a un circuito, y que señal se observa si se conecta una fuente AC: a) b) c) d)

4 JUSTIFICACIÓN Debido a que el voltaje en una fuente DC no varia con el tiempo, la tensión es constante, lo que no ocurre con una fuente AC, por lo tanto la respuesta es la d.

5 2. En que se basa la igualdad de las leyes de Kirchhoff?
a) En la conservación de corrientes y voltajes. b) En la conservación de la energía y la carga en los circuitos eléctricos. c) En la distribución de carga en cada uno de los elementos del circuito. d) Ninguna de las anteriores

6 JUSTIFICACIÓN Se basan en la conservación de la energía y la carga en los circuitos eléctricos. Estas leyes son una consecuencia directa de las leyes básicas del Electromagnetismo (Leyes de Maxwell) para circuitos de baja frecuencia. Son ampliamente usadas en ingeniería eléctrica, electrónica y afines.

7 3. ¡ En que consisten la ley de corriente y ley de voltaje de kirchoff?
b) c) La suma de las corrientes en una malla es igual a cero. d) Todas las respuestas son validas.

8 JUSTIFICACIÓN La ley de corrientes dice que en cualquier nodo, la suma de las corrientes que entran en ese nodo es igual a la suma de las corrientes que salen. De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero La ley de tensión dice que en un lazo cerrado, la suma de todas las caídas de tensión es igual a la tensión total suministrada. De forma equivalente, la suma algebraica de las diferencias de potencial eléctrico en un lazo es igual a cero.

9 4. Cuando se alimenta un circuito RC con una fuente de voltaje AC
4. Cuando se alimenta un circuito RC con una fuente de voltaje AC . El voltaje del condensador es igual a: a) Voltaje de la Fuente b) 0 Voltios c) I*R d). .

10 JUSTIFICACIÓN Cuando trabajamos en el laboratorio con circuito RC con una baterías, siempre observábamos que el voltaje del condensador siempre iba a ser igual al de la batería después de un determinado tiempo, en el caso de un circuito RC conectado a un fuente AC, no ocurre lo mismo debido a que el condensador se comporta como un elemento activo y por lo tanto no el voltaje se reparte entre la resistencia y el condensador, por lo tanto la caída de tensión es:

11 5. Que tipo de corriente eléctrica cambia de sentido después de un determinado tiempo?
a) DC b) Neutra c) AC d) Mixta

12 JUSTIFICACIÓN Existen dos tipos de corriente DC y AC: un flujo de corriente que va de un terminal a otro en, forma continua. A este flujo de corriente se le llama corriente directa ( DC). Y el otro caso en que el flujo de corriente circula, en forma alternada, primero en un sentido y después en el opuesto. A este tipo de corriente se le llama corriente alterna (AC).

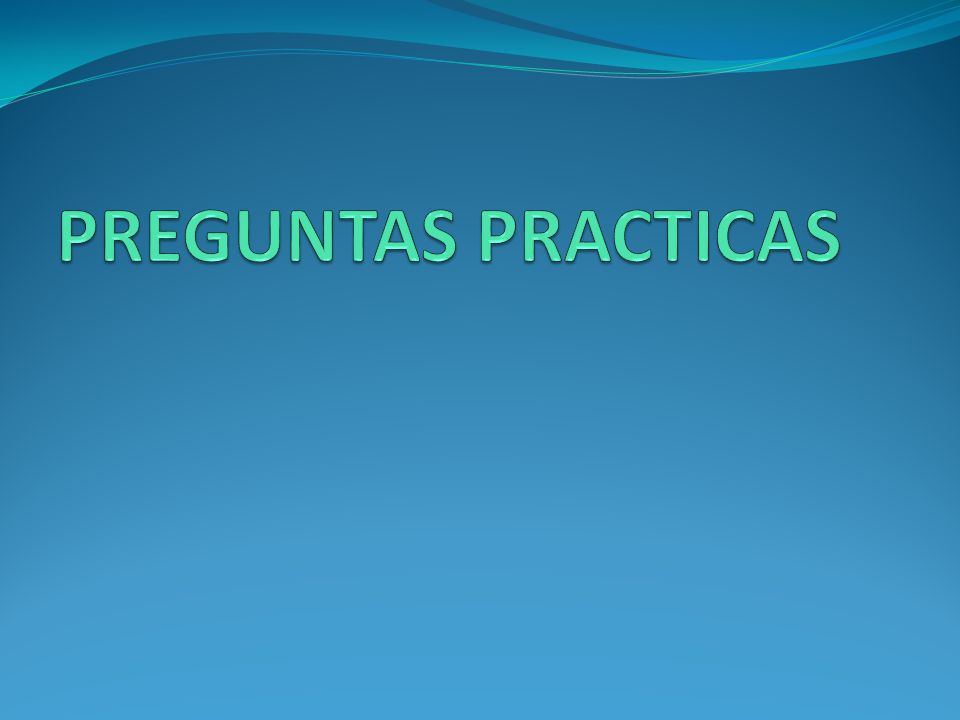

13 PREGUNTAS PRACTICAS

14 6. Si se conecta un bombillo que consume 30 W de potencia a una fuente externa de 120 voltios. ¿ que corriente esta circulando por el bombillo? a)2.5 A b) 250 A c) 2.5 mA d) 250 mA

15 JUSTIFICACIÓN Teniendo en cuenta la ley de ohm la formula de potencia que se genera allí y que se aplica en los circuitos eléctricos: P= V*I Despejamos I, y encontramos el valor: I=30/120 = 250 mA

16 7. De acuerdo al ejercicio anterior, ¿ cual es la resistencia del bombillo?
a) 350 Ohmios b) 380 Ohmios c) 480 Ohmios d) 250 Ohmios

17 JUSTIFICACIÓN Usando ley de Ohm, encontramos el valor de resistencia: R = V/I R= 120/0.25 = 480 Ohmios

18 8. Si se hace pasar una corriente de 600 mA a través de un conductor
8. Si se hace pasar una corriente de 600 mA a través de un conductor. ¿ En que tiempo habrán pasado 3000 Coulombs? a) 1.4 Horas b) Horas c) 2 Horas d) 5 Horas

19 JUSTIFICACIÓN Teniendo claro el concepto de corriente eléctrica, podemos aplicar la formula que permite hallar la cantidad de carga y despejar el tiempo que se requiere: Q= I*t t= Q/I T= 3000/0.6= 5000 s = 1.4 Horas

20 9. Encuentre el valor de las intensidades estipuladas en el siguiente circuito
I1= 0.27 mA I2= 0.54 mA I3= 0.8 mA b) I1= 27 A I2= 54 A I3= 8 A c) I1= 2.7 A I2= 5.4 A I3= 8 A d) I1= 0.27 A I2= 0.54 A I3= 0.8 A

21 JUSTIFICACIÓN POR LVK: I3 = I1 + I2

22 Los signos son todos positivos, lo que significa que los sentidos de las intensidades que se habían elegido al principio son correctos.

23 10. Una batería de 6V con una resistencia interna de 0,3Ω se conecta a una resistencia variable R. Hallar la corriente y la potencia liberada por la batería, si R es: a)0 Ω. b) 10 Ω. a) 120 y 45 [W] b) 120 y 3.5[W] c) 3.5 y 120 [W] d) 12 y 4 [W]

24 JUSTIFICACIÓN a) Datos: V=6V r=0.3 Ω R=0 Ω Planteamiento:
Al estar las resistencias en serie, la resistencia Interna r y la otra R, se suman. Aplicando la ley de Ohm nos da la intensidad de corriente liberada por la batería:

25 La potencia disipada se haya a través de la ecuación:
b) Datos V=6V r=0.3 Ω R=10 Ω Usamos el mismo planteamiento que en el punto anterior
