Oscar Mieles G3N20 Camilo Mondragón G4N23

Presentación del tema: "Oscar Mieles G3N20 Camilo Mondragón G4N23"— Transcripción de la presentación:

1 Oscar Mieles G3N20 Camilo Mondragón G4N23
CIRCUITOS ELECTRICOS Oscar Mieles G3N20 Camilo Mondragón G4N23

2 Es una interconexión de elementos por el cual fluye una corriente.
¿QUE SON? Es una interconexión de elementos por el cual fluye una corriente.

3 ELEMENTOS PASIVOS ACTIVOS
Son elementos que almacenan o consumen energía. R (resistencia) L (inductancia) C (capacitancia) Son elementos que generan energía Generador de voltaje (tensión) Generador de corriente

4

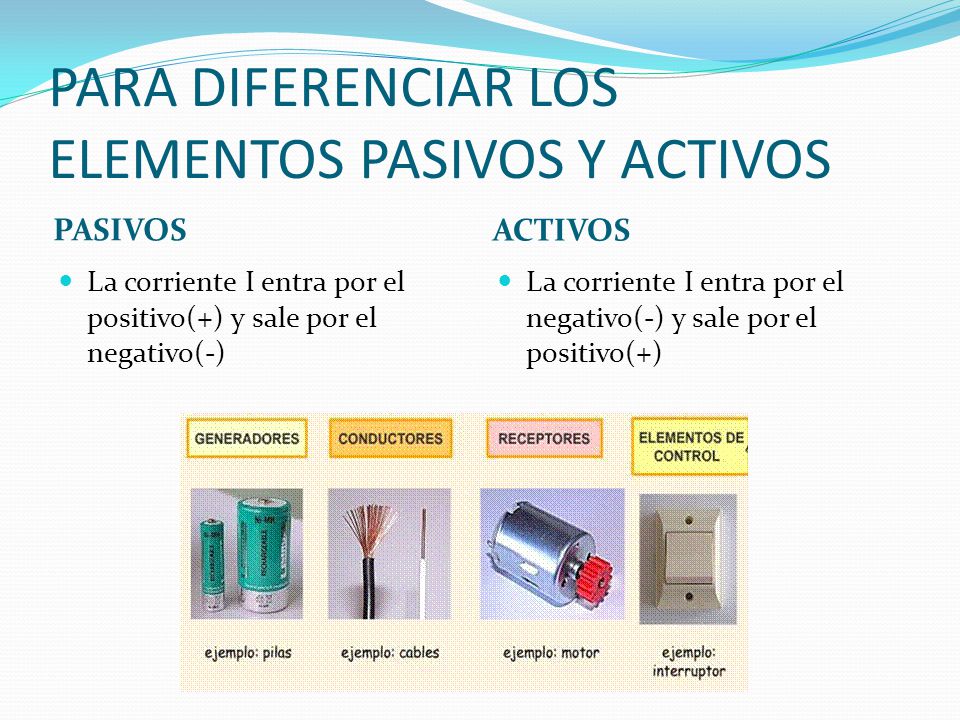

5 PARA DIFERENCIAR LOS ELEMENTOS PASIVOS Y ACTIVOS
La corriente I entra por el positivo(+) y sale por el negativo(-) La corriente I entra por el negativo(-) y sale por el positivo(+)

6 LEY DE OHM

7 NOTA El voltaje se suma en serie La corriente se suma en paralelo
La resistencia se suma en serie La conductancia es lo inverso a la resistencia

8 LEYES DE KIRCHHOFF

9 LA SUMATORIA DE CORRIENTES EN UN NODO ES IGUAL A CERO (0)
La sumatoria de corrientes que entran a un nodo es igual a la sumatoria de corrientes que salen del mismo.

10 LA SUMATORIA DE TENSIONES EN UNA MALLA ES IGUAL A CERO (0)

11 PASOS PARA SOLUCIONAR UN CIRCUITO POR NODOS
1. Contar los nodos que tiene el circuito

12 2. Escoger un nodo de referencia
2. Escoger un nodo de referencia. Sugerencia: escoger el que tenga mas bifurcaciones. A este nodo se le asigna potencial 0 (cero) P=0

13 3. Pintar corrientes y asignar nombres 4
3. Pintar corrientes y asignar nombres 4. Asignar polaridades a los elementos

14 5. Dar nombre a los nodos excepto al de referencia 6
5. Dar nombre a los nodos excepto al de referencia 6. Aplicar la ley de Kirchhoff de corrientes en todos los nodos excepto al de referencia

15 7. Aplicar la ley de ohm 8. Resolver el sistema de ecuaciones que se genera

16 PASOS PARA SOLUCIONAR UN CIRCUITO POR MALLAS
1. Saber cuantas mayas tiene el circuito 2. Dibujar corrientes de maya (ficticias)

17 3. Pintar polaridades 4. Aplicar ley de kirchhoff de tensiones a cada una de la mayas

18 5. Aplicar ley de ohm a cada una de las resistencias 6
5. Aplicar ley de ohm a cada una de las resistencias 6. Solucionar el sistema de ecuaciones

19 FIN PREGUNTAS, SUGERENCIAS Y/O INQUIETUDES
