Tema 4: Sistemas de Archivos de Windows 2000

Presentación del tema: "Tema 4: Sistemas de Archivos de Windows 2000"— Transcripción de la presentación:

1 Tema 4: Sistemas de Archivos de Windows 2000
Resumen: Gestión básica de discos FAT NTFS Seguridad del sistema de archivos 4. Sistemas de archivos

2 1. Gestión básica de discos
Tareas relacionadas con la configuración de los discos Partición de sistema y de arranque: preparar ambas Preparar el espacio en disco Tareas previas a la instalación del sistema operativo Inicializar el disco con un tipo de almacenamiento: Almacenamiento básico Almacenamiento dinámico Crear las particiones o volúmenes Formatear el disco 4. Sistemas de archivos

3 Tipos de almacenamiento, particiones y volúmenes
Dos tipos de almacenamiento: Básico Dinámico Nota: RAID por hw se trata como espacio por particionar Almacenamiento básico: El disco se divide en particiones Partición: porción del disco que funciona de manera independiente Se reconocen particiones de dos tipos: primarias y extendidas Disco básico: contiene particiones primarias, extendidas y unidades lógicas Es el tipo de almacenamiento más utilizado 4. Sistemas de archivos

4 Almacenamiento dinámico:
Soportado únicamente por Windows 2000 Para utilizarlo: crear una partición primaria con todo el espacio Un disco dinámico se organiza en volúmenes Tipos de volúmenes: Simple Spanned Striped (RAID 0) Espejo (RAID 1) Stripped con paridad (RAID 5) Un disco dinámico se crear actualizando un disco básico Tiene menos limitaciones que un disco básico: modificar el tamaño del disco sin reiniciar Nota: no se pueden crear discos dinámicos sobre unidades removibles 4. Sistemas de archivos

5 4. Sistemas de archivos

6 Tipos de partición (discos básicos):
El disco se puede organizar en particiones primarias y extendidas Utilidad: organizar el sistema de archivos en particiones (datos de usuario, aplicaciones, etc) Características: un disco básico no puede contener más de 4 particiones primarias, o bien Tres primarias y una extendida (solo 1 extendida) Particiones primarias Imprescindible para arrancar el sistema (partición activa) En equipos con varios ssoo: utilizar FAT o FAT32 Particiones w2k: sistema (activa) y arranque (cualquiera) Extendidas: Se divide en segmentos, cada uno es una unidad con un sistema de archivos 4. Sistemas de archivos

7 Tipos de volumen (discos dinámicos):
Estudiar el tipo de volumen que se necesita en cada caso Uso eficiente del espacio, rendimiento y tolerancia a fallos Tolerancia a fallos: Capacidad de reponerse ante fallos En w2k: RAID-1 y RAID-5 Volumen Simple Contiene todo el espacio y no es tolerante a fallos Se puede extender en regiones (32) Volumen Conjunto: Incluye espacio de diferentes discos (hasta 32) W2k va ocupando los discos sucesivamente No es tolerante a fallos: un fallo en un disco afecta a todo el volumen 4. Sistemas de archivos

8 Limitaciones de los discos dinámicos
Volumen Espejo: Dos copias idénticas del mismo volumen simple Proporciona tolerancia a fallos Volumen con Bandas: RAID-0: combina áreas de diferentes discos (hasta 32) en un único volumen lógico. Aumenta el rendimiento al operar con varios discos a la vez Un fallo en un disco afecta a todo el volumen Volumen RAID-5: Es un volumen con bandas tolerante a fallos W2k agrega información de paridad de cada partición del volumen En caso de fallo se utiliza la información de paridad para reconstruir el volumen Limitaciones de los discos dinámicos 4. Sistemas de archivos

9 Tareas comunes de gestión de discos
Sistemas de Archivos: Soporte escritura y lectura de: NTFS, FAT32 y FAT16 En todos podemos definir discos básicos y dinámicos Seguridad de archivo y carpeta: NTFS Active Directory y RIS (para promover a DC): NTFS Por razones de compatibilidad: FAT Tareas comunes de gestión de discos Programa Administrador de Discos Herramientas administrativas: Administrador de Equipos Administración de discos locales o remotos Tareas que se pueden realizar: Agregar o eliminar discos Crear o eliminar particiones; discos dinámicos. Modificar el tipo de almacenamiento de una unidad. 4. Sistemas de archivos

10 4. Sistemas de archivos

11 Trabajar con volúmenes simples:
Volumen simple: contiene espacio de un único disco Se puede ampliar con espacio sin asignar del propio disco No es tolerante a fallos: Se puede duplicar un volumen simple: conjunto espejo Sistemas de archivos: NTFS, FAT, FAT32 La extensión solamente es posible con NTFS Para crear el volumen simple: Seleccione el espacio sin asignar del disco dinámico Haga clic con el botón derecho y seleccione Crear Volumen Se inicia el Asistente de Creación de Volúmenes Para extender un volumen simple: En el mismo menú anterior, seleccionar Extender Volumen Se inicia el Asistente de Ampliación de Volúmenes Si extiende un volumen simple a otro disco: volumen conjunto 4. Sistemas de archivos

12 Trabajar con volúmenes conjunto:
Conjunto de porciones de espacio de diferentes discos Utiliza el espacio libre de varios discos de forma eficiente Desde 2 hasta 32 discos Las diferentes áreas pueden tener diferente tamaño W2k va ocupando las porciones sucesivamente Ventajas: Ahorro de letras de unidad Crear unidades lógicas grandes Extender y eliminar Se pueden extender volúmenes formateados con NTFS Después de extender un volumen, ya no se puede definir un conjunto espejo ni bandas No se puede eliminar una porción aislada de un conjunto sin eliminar todo el conjunto No se puede extender un volumen de sistema o de arranque 4. Sistemas de archivos

13 Trabajar con volúmenes con bandas:
Configuración que ofrece las mejores prestaciones de w2k Los datos se escriben en bloques de 64KB en todos los discos Las operaciones de E/S se realizan simultáneamente en todas las unidades Creación: combinar espacios libres de diferentes discos en un único volumen De 2 hasta 32 discos Sobre el espacio libre del disco dinámico, menú contextual y seleccionar Crear Volumen  se inicia el Asistente No proporciona tolerancia a fallos Si falla un disco, todo el volumen se pierde Hacen falta al menos dos discos dinámicos para crear volúmenes con bandas No se pueden extender ni hacer conjuntos espejo 4. Sistemas de archivos

14 Modificar el tipo de almacenamiento:
Agregar discos: Conectar el disco y ejecutar Volver a Examinar los Discos del menú Acción del Administrador de Discos Solamente si no aparece el disco, reiniciar el equipo Si el disco estaba en otro equipo instalado: Importar Disco Discos de otros equipos w2k pueden funcionar con la misma configuración al realizar la importación Modificar el tipo de almacenamiento: Se puede actualizar de básico  dinámico en cualquier momento y sin perder información Al actualizar un disco básico, se convierte en volumen simple Los conjunto, espejo, bandas de NT 4.0 se conservan igual en w2k; bandas con paridad pasa a RAID-5 en w2k. Para hacer la actualización hace falta al menos 1MB libre 4. Sistemas de archivos

15 Volumen simple (no extensible) Partición arranque Partición primaria
Disco básico Disco dinámico Partición sistema Volumen simple (no extensible) Partición arranque Partición primaria Volumen simple Partición extendida Volumen simple por unidad lógica Unidad lógica Conjunto Bandas Espejo Bandas con paridad RAID-5 4. Sistemas de archivos

16 Actualizar discos básicos a dinámicos:
Seleccione el disco físico | menú contextual | actualizar a disco dinámico Se inicia el asistente Sólo w2k puede acceder a discos dinámicos Volver a disco básico Eliminar todos los volúmenes del disco dinámico: espacio libre Se pierden todos los datos Ver y actualizar la información Diálogo Propiedades: menú contextual sobre el disco físico Datos informativos: Disco Tipo de dispositivo Tipo Fabricante Estado Adaptador Capacidad volúmenes Espacio libre 4. Sistemas de archivos

17 Administrar discos en equipos remotos
Propiedades del volumen: Actualizar y Examinar Discos Actualizar: letras de unidad, sistema de archivos, volúmenes y unidades removibles Examinar discos: información hardware Administrar discos en equipos remotos Miembros de los grupos Administradores y Operadores de Servidor Grupo, dominio, dominio que confía Preparar el Administrador de Equipos para ello General Hardware Herramientas Seguridad Uso Compartido Web Cuotas Compartir 4. Sistemas de archivos

18 2. FAT Introducción al sistema de archivos FAT FAT16
Diseñado cuando los discos eran pequeños y con una estructura de carpetas simple Contiene dos copias de la tabla de asignación de archivos con objeto de protegerla FAT16 funciona igual en MS-DOS, w95, w98 y w2k FAT32 funciona igual en w98 y w2k W2k no puede funcionar con sw de compresión de DOS FAT16 Una unidad FAT se organiza en sectores de 512B Unidad mínima de transferencia de datos Unidad de asignación: cluster. El tamaño varía entre 512B y 64KB Unidad mínima de operación del sistema operativo 4. Sistemas de archivos

19 Tipos de cluster en la FAT:
No usado Usado Defectuoso Último cluster Estructura de las carpetas o directorios: Nombre, atributo, fecha/hora creación, fecha acceso, fecha/hora modificación, número cluster inicial, tamaño Lista de bloques asignados al archivo 4. Sistemas de archivos

20 Tipos de archivo (campo atributo del archivo):
Normal Sistema Oculto Sólo lectura Se puede especificar un tamaño diferente de cluster al formatear la unidad /a:tamaño Compromiso: tamaño cluster y tamaño FAT 4. Sistemas de archivos

21 Sistema de archivos FAT32
Aspectos generales: Necesidad de gestionar discos más grandes Nuevo límite teórico: particiones de hasta 2047GB Real: 32GB Tiene el mismo formato en w95 OSR2, w98 y w2k Se implementó con el objetivo de mantener al máximo la compatibilidad con FAT Estructura: Soporta particiones más grandes y archivos de hasta 4GB 4. Sistemas de archivos

22 Límites de FAT32 Tamaño máximo limitado por:
Número máximo de entradas en la FAT, número de sectores por cluster y por el contador de 32 bits de sectores Windows 2000 puede montar particiones más grandes que 32GB que hayan sido creadas con otro sistema operativo (windows 98) 4. Sistemas de archivos

23 3. Sistema de archivos NTFS Introducción
Nueva versión: NTFS 5.0 Sistema de archivos recomendado, salvo configuraciones duales No sólo se obtienen las ventajas de NTFS sino que es el único modo de utilizar todas las funciones de w2k Algunas características: compresión, recuperación, seguridad. Seguridad local Ofrece mejores prestaciones que FAT Características de Windows 2000 Puntos de control (reparse points) Información adicional controlada por el usuario sobre archivos o carpetas y almacenada en el atributo reparse 4. Sistemas de archivos

24 Almacenamiento estructurado nativo (NSS)
Permiten agregar comportamiento controlado por el usuario sobre archivos y carpetas Se pueden definir etiquetas reparse para diferenciar los puntos Secuencia de operaciones que se ejecutan al acceder a una carpeta o archivo en el que hay definido un punto reparse Dos usos: Gestión del almacenamiento jerárquico: desplazar archivos no usados Puntos de montado de volúmenes Almacenamiento estructurado nativo (NSS) Permite almacenar documentos ActiveX en el mismo formato que utiliza el control Cada uno de los datos insertados en un objeto residen con su propio formato en un archivo. Cuotas de disco: Limitar el espacio que un usuario puede utilizar Puede gestionar el espacio en un entorno distribuido 4. Sistemas de archivos

25 Soporte para archivos dispersos
Permite la creación de grandes archivos Se gestiona de manera eficiente grandes cantidades de información que contienen muchos 0 Se almacenan con rangos Seguimiento de enlaces e identificadores de objetos Permite mantener la integridad de los enlaces a archivos cuando éstos se mueven Se mantiene la integridad entre equipos del mismo dominio Registro de cambios Registro persistente de modificaciones sobre el volumen NTFS Útil para el administrador que desea comprobar cambios Registro USN (Número de secuencia único) Registro de modificaciones de archivos 4. Sistemas de archivos

26 Estructura de NTFS Soporte CD y DVD Estructura de un volumen NTFS
CD-ROM Soporte del CDFS que sigue la norma ISO 9660 UDF: Universal Disk Format Sistema de archivos diseñado para intercambiar datos entre DVD y CD Soporte DVD Soporte con una capacidad 20 veces mayor que un CD Estructura de NTFS Estructura de un volumen NTFS 4. Sistemas de archivos

27 Sector de arranque windows 2000
Comienza en el sector 0 y puede tener hasta 16 sectores de longitud Dos estructuras: Bloque de parámetros de la BIOS Programa para localizar los archivos de arranque, en particular el archivo NTLDR Tabla de archivos maestra y Metadatos Al formatear un volumen NTFS se crea la MFT y los Metadatos Toda la información del volumen se almacena en la MFT Tiene una entrada por archivo y directorio, la propia MFT tiene una entrada almacenada en un archivo separado con su información Si un archivo necesita más espacio que una entrada, se le agrega espacio extra en nuevos archivos con información de la MFT Los metadatos son las estructuras que utiliza NTFS para implementarse a si mismo (el primer MB de la MFT, con una copia de protección): $Mft y $MftMirr 4. Sistemas de archivos

28 Atributos de los archivos NTFS
NTFS ve cada archivo como un conjunto de atributos Cada atributo se identifica con un código y, opcionalmente, un nombre Si los atributos residen en la MFT: atributos residentes. En caso contrario: no residentes  atributo Lista de atributos Implementación de NTFS NT SP4  actualización automática FAT: opción del usuario en función de la configuración dual Tabla de conversiones de sistemas de archivos a NTFS 5.0 Compatibilidad NTFS: Entornos mixtos: NT 4 puede hacer operaciones básicas sobre NT 5 Sistemas duales: problemático Cuotas: anulado Encriptado: anulado Archivos dispersos: anulado Registro USN: anulado Puntos de seguimiento: anulado 4. Sistemas de archivos

29 Atributos de los archivos NTFS
NTFS ve cada archivo como un conjunto de atributos Cada atributo se identifica con un código y, opcionalmente, un nombre Si los atributos residen en la MFT: atributos residentes. En caso contrario: no residentes  atributo Lista de atributos Implementación de NTFS NT SP4  actualización automática FAT: opción del usuario en función de la configuración dual Tabla de conversiones de sistemas de archivos a NTFS 5.0 Compatibilidad NTFS: Entornos mixtos: NT 4 puede hacer operaciones básicas sobre NT 5 Sistemas duales: problemático Cuotas: anulado Encriptado: anulado Archivos dispersos: anulado Registro USN: anulado Puntos de seguimiento: anulado 4. Sistemas de archivos

30 4. Seguridad de los sistemas de archivos Carpetas compartidas
Introducción Permite compartir recursos en una red Operación válida para FAT, FAT32 y NTFS Al acceder, se comprueban los permisos Permisos de carpeta compartida Una carpeta compartida puede contener aplicaciones, datos o información personal del usuario Características de los permisos de carpeta compartida: Se aplican sólo a carpetas (no a archivos) No validan el acceso local Es el único modo de proteger el acceso en FAT Control Total al grupo Todos 4. Sistemas de archivos

31 Permisos de carpeta compartida:
Permiten controlar el acceso a un recurso compartido Lista de permisos enumerados de mas restrictivos a menos: Lectura: los usuarios pueden ver el contenido de la carpeta, ver los archivos, ejecutar aplicaciones y modificar carpeta dentro de la carpeta compartida Cambio: crear carpetas o archivos, eliminarlos, cambiar atributos carpetas Control total: los usuarios pueden cambiar los permisos de la carpeta, tomar la propiedad del recurso y otras tareas asociadas a este permiso. Se pueden asignar permisos a grupos o usuarios individuales Es preferible asociar permisos a grupos Se puede denegar acceso a un usuario particular 4. Sistemas de archivos

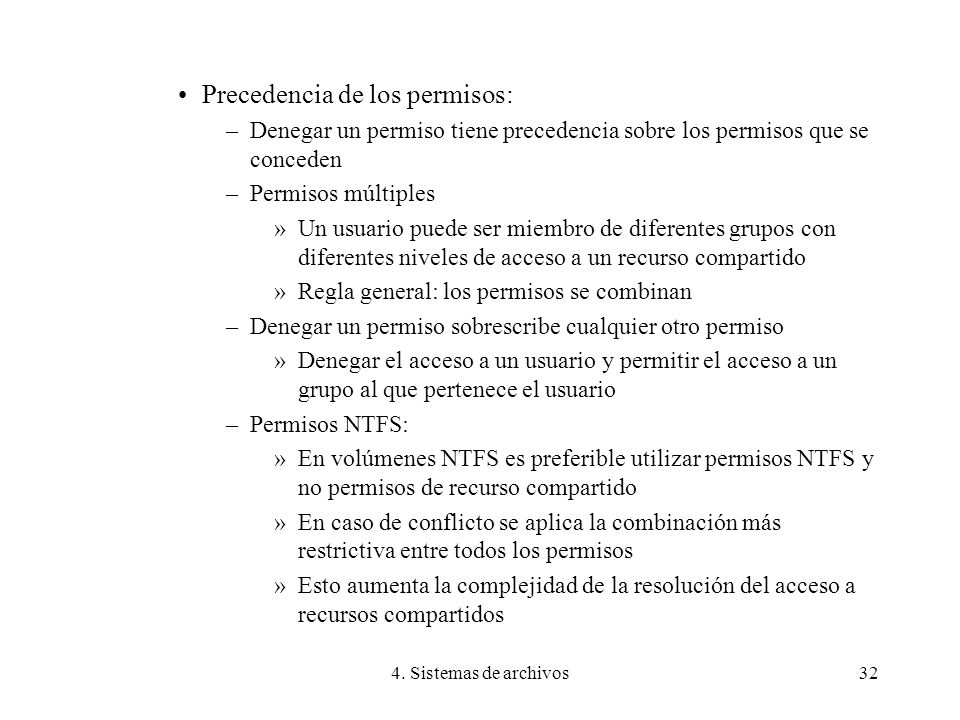

32 Precedencia de los permisos:
Denegar un permiso tiene precedencia sobre los permisos que se conceden Permisos múltiples Un usuario puede ser miembro de diferentes grupos con diferentes niveles de acceso a un recurso compartido Regla general: los permisos se combinan Denegar un permiso sobrescribe cualquier otro permiso Denegar el acceso a un usuario y permitir el acceso a un grupo al que pertenece el usuario Permisos NTFS: En volúmenes NTFS es preferible utilizar permisos NTFS y no permisos de recurso compartido En caso de conflicto se aplica la combinación más restrictiva entre todos los permisos Esto aumenta la complejidad de la resolución del acceso a recursos compartidos 4. Sistemas de archivos

33 Copiar o mover archivos:
Cuando se copia una carpeta compartida, la carpeta original sigue compartida pero no la copia Guía para los permisos de carpeta compartida Determinar los grupos que tienen que acceder al recurso y el nivel de acceso Asignar permisos a grupos Asignar el permiso más restrictivo que permite realizar la tarea Organizar los recursos compartidos que tengan los mismos requisitos de seguridad en una sola carpeta Utilizar nombres intuitivos para que los usuarios localicen rápidamente los recursos 4. Sistemas de archivos

34 Recursos administrativos:
Ciertos recursos se comparten automáticamente a efectos de administración El directorio raíz de cada volumen, el del sistema y la ubicación de las impresoras Nombre de los recursos administrativos: C$, D$, etc. El carácter $ oculta el recurso al explorar Recursos: C$, D$, etc: el grupo Administradores tiene acceso mediante Control Total a todas las unidades de forma remota gracias a este recurso Admin$: carpeta del sistema (C:\winnt). Solo para Administradores con el permiso Control Total Print$: %systemroot%\system32\spool\drivers permite el acceso a los clientes al manejador de la impresora compartida. Permiso de Control Total a Operadores de Servidor, Administradores y Operadores de Impresión Se pueden compartir otros recursos ocultos 4. Sistemas de archivos

35 Compartir una carpeta:
Seleccionar la carpeta | menú contextual | propiedades 4. Sistemas de archivos

36 Permisos NTFS Asignar permisos: Modificar el recurso compartido:
Botón Permisos: seleccionar los grupos y el tipo de acceso al recurso que se les concede Modificar el recurso compartido: Modificar el nombre, el número de conexiones, dejar de compartir, los permisos, compartir un recurso varias veces Permisos NTFS Conjunto de permisos que permiten o deniegan el acceso a un recurso a un grupo o a un usuario Se aplican localmente o en red Permisos para archivos y permisos para carpetas Existe un conjunto de reglas que se aplican en la creación de archivos y carpetas (prioridades, herencia y combinación) 4. Sistemas de archivos

37 Permiso Control Total de NTFS
Permite el acceso total al recurso Se asigna de forma predeterminada: Cuando un usuario crea un archivo o carpeta, se asigna al usuario Al formatear un volumen NTFS se asigna el permiso Control Total a Todos Al convertir de FAT o FAT32 a NTFS, se asigna a Todos Resolución de conflictos Se asignan distintos permisos a un usuario y al grupo al que pertenece el usuario  se asume la combinación de ambos Los permisos de archivos tienen precedencia sobre los de carpeta No tener acceso a una carpeta pero si al archivo que hay dentro  el usuario puede acceder directamente (UNC) Denegar un permiso tiene precedencia sobre cualquier otro permiso 4. Sistemas de archivos

38 Guía para asignar permisos NTFS
Agrupar los recursos en aplicaciones, datos y directorios personales, con las siguientes ventajas: Los permisos se asocian a las carpetas y no a archivos Las copias de seguridad se simplifican (se evitan copiar las aplicaciones) los directorios personales están juntos Utilice permisos NTFS para controlar el acceso a carpetas y archivos Aplique permisos a grupos en vez de a usuarios  agrupar a los usuarios con las mismas necesidades Asigne permisos a directorios personales ubicados en un volumen separado de las aplicaciones y el SO Al asignar permisos a las carpetas de aplicaciones y datos elimine el permiso Control Total del grupo Todos, asigne control total a Administradores y Leer y Ejecutar a Usuarios En carpetas públicas asigne Modificar y Leer & Ejecutar al grupo Usuarios y Control Total al creador En general es mejor no asignar permisos antes que denegar 4. Sistemas de archivos

39 Configurar los permisos NTFS
Los propietarios de archivos y carpetas pueden asignar permisos a usuarios y grupos Seleccione un archivo o carpeta | menú contextual | propiedades | seguridad 4. Sistemas de archivos

40 Asignar permisos especiales
Seleccionar el botón Avanzada... Para circunstancias especiales en las que los permisos estándar no son suficientemente descriptivos Existen 13 permisos especiales que, al combinarlos, forman los permisos estándar: Leer: leer datos + atributos + atributos extendidos Modificar Leer y ejecutar Control total Escribir Leer el contenido de la carpeta Tres tareas: Configurar el tipo de permiso especial Transferir la propiedad Auditar el acceso 4. Sistemas de archivos

41 Modificar los permisos:
Los propietarios de archivos y carpetas y los usuarios con Control Total pueden modificar los permisos Se puede asignar el permiso especial Modificar Permisos sin necesidad de asignar el permiso Control Total Para administradores de la red Modificar la propiedad de un recurso El usuario propietario puede conceder el permiso Control Total o el permiso especial Tomar la Propiedad, a otros usuarios El Administrador puede tomar la propiedad de cualquier recurso Se puede limitar la aplicación del permiso en carpetas o volúmenes mediante la lista Aplicar A Establecer permisos especiales En el diálogo propiedades de la carpeta o archivo | seguridad | avanzada | permisos | seleccionar un elemento | ver o modificar 4. Sistemas de archivos

42 4. Sistemas de archivos

43 Copiar y mover archivos o carpetas:
Para poder copiar archivos o carpetas, un usuario necesita el permiso Agregar El usuario que hace la copia se convierte en el propietario Los permisos se heredarán o perderán, dependiendo de: En un volumen NTFS, conservará los permisos Entre volúmenes NTFS, se heredan los de la carpeta destino Al copiar en FAT o FAT32 se pierden los permisos NTFS Para poder mover, además del permiso Agregar de la carpeta destino, se necesita el permiso Eliminar en la carpeta origen En el mismo volumen: permanecen los permisos Entre volúmenes: hereda los de la carpeta destino Al mover a FAT o FAT32 se pierden 4. Sistemas de archivos

44 Resolución de problemas de acceso
Un usuario no tiene acceso a una carpeta o archivo: comprobar que no se le deniega el acceso Recordar que siempre se aplica la combinación más restrictiva Se agrega un usuario a un grupo para que pueda acceder a un recurso y no lo consigue Para que los token de acceso se actualicen, el usuario debe cerrar la sesión Un usuario ha eliminado un archivo cuando se suponía que no podía hacerlo Cambiar el permiso Control Total por el conjunto de permisos Leer, Escribir, Leer y Ejecutar, Listar contenido, Modificar. Se recomienda asignar permisos a carpetas y no a archivos 4. Sistemas de archivos
