1 Tejido social Taller vertical

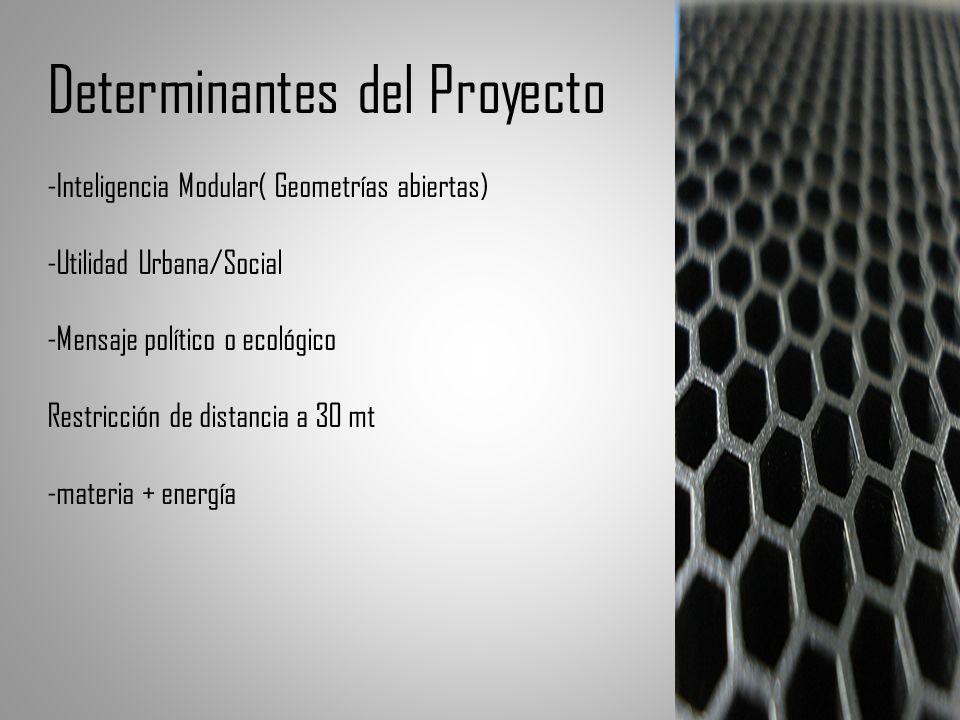

2 Determinantes del Proyecto
-Inteligencia Modular( Geometrías abiertas) -Utilidad Urbana/Social -Mensaje político o ecológico Restricción de distancia a 30 mt -materia + energía

3 Contaminación Auditiva

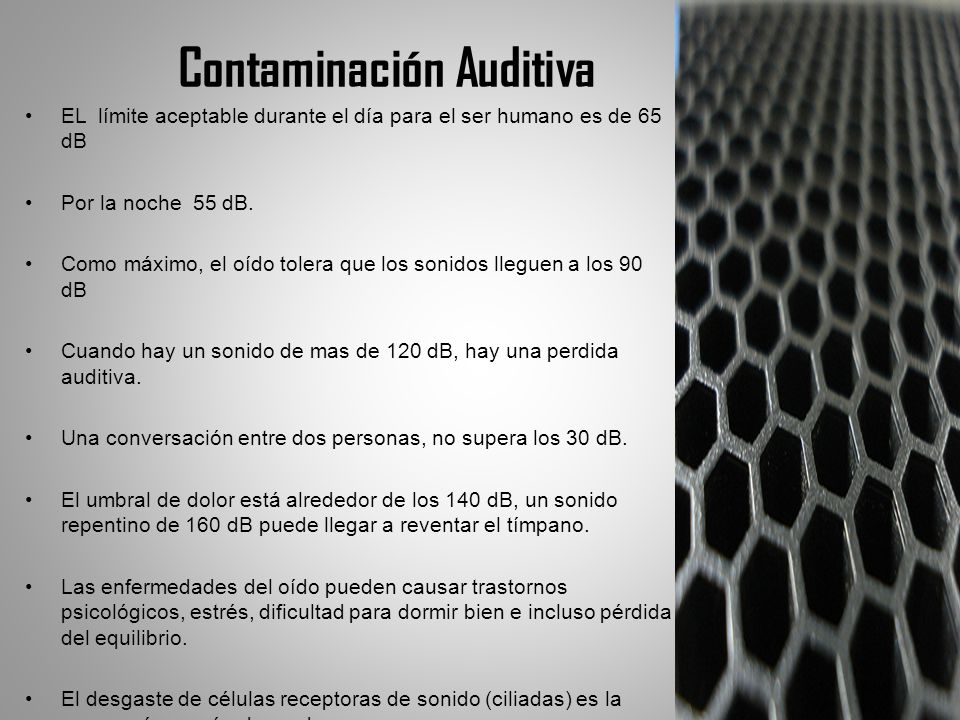

EL límite aceptable durante el día para el ser humano es de 65 dB Por la noche 55 dB. Como máximo, el oído tolera que los sonidos lleguen a los 90 dB Cuando hay un sonido de mas de 120 dB, hay una perdida auditiva. Una conversación entre dos personas, no supera los 30 dB. El umbral de dolor está alrededor de los 140 dB, un sonido repentino de 160 dB puede llegar a reventar el tímpano. Las enfermedades del oído pueden causar trastornos psicológicos, estrés, dificultad para dormir bien e incluso pérdida del equilibrio. El desgaste de células receptoras de sonido (ciliadas) es la causa más común de sordera.

4 Campaña Ssshhh!!! Mejor sin Ruido

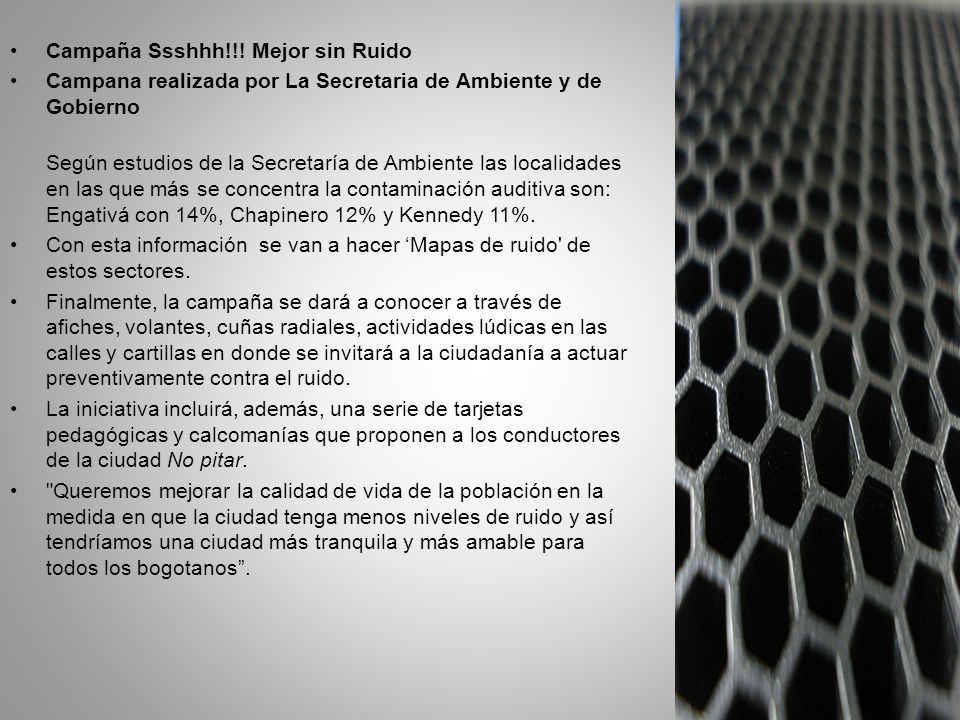

Campana realizada por La Secretaria de Ambiente y de Gobierno Según estudios de la Secretaría de Ambiente las localidades en las que más se concentra la contaminación auditiva son: Engativá con 14%, Chapinero 12% y Kennedy 11%. Con esta información se van a hacer ‘Mapas de ruido' de estos sectores. Finalmente, la campaña se dará a conocer a través de afiches, volantes, cuñas radiales, actividades lúdicas en las calles y cartillas en donde se invitará a la ciudadanía a actuar preventivamente contra el ruido. La iniciativa incluirá, además, una serie de tarjetas pedagógicas y calcomanías que proponen a los conductores de la ciudad No pitar. "Queremos mejorar la calidad de vida de la población en la medida en que la ciudad tenga menos niveles de ruido y así tendríamos una ciudad más tranquila y más amable para todos los bogotanos”.

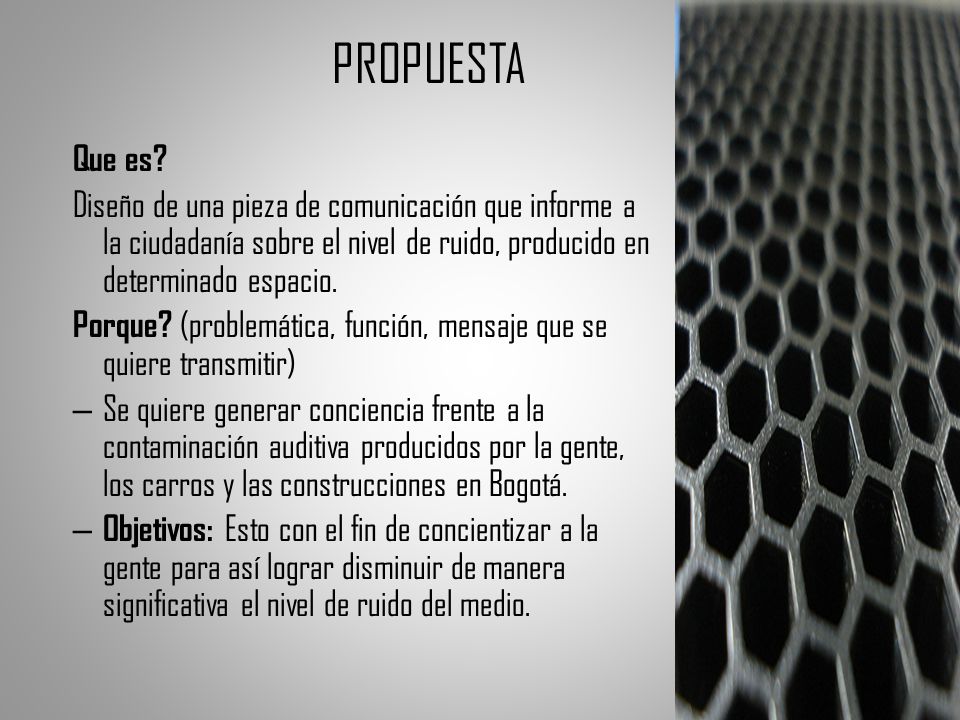

5 PROPUESTA Que es? Diseño de una pieza de comunicación que informe a la ciudadanía sobre el nivel de ruido, producido en determinado espacio. Porque? (problemática, función, mensaje que se quiere transmitir) Se quiere generar conciencia frente a la contaminación auditiva producidos por la gente, los carros y las construcciones en Bogotá. Objetivos: Esto con el fin de concientizar a la gente para así lograr disminuir de manera significativa el nivel de ruido del medio.

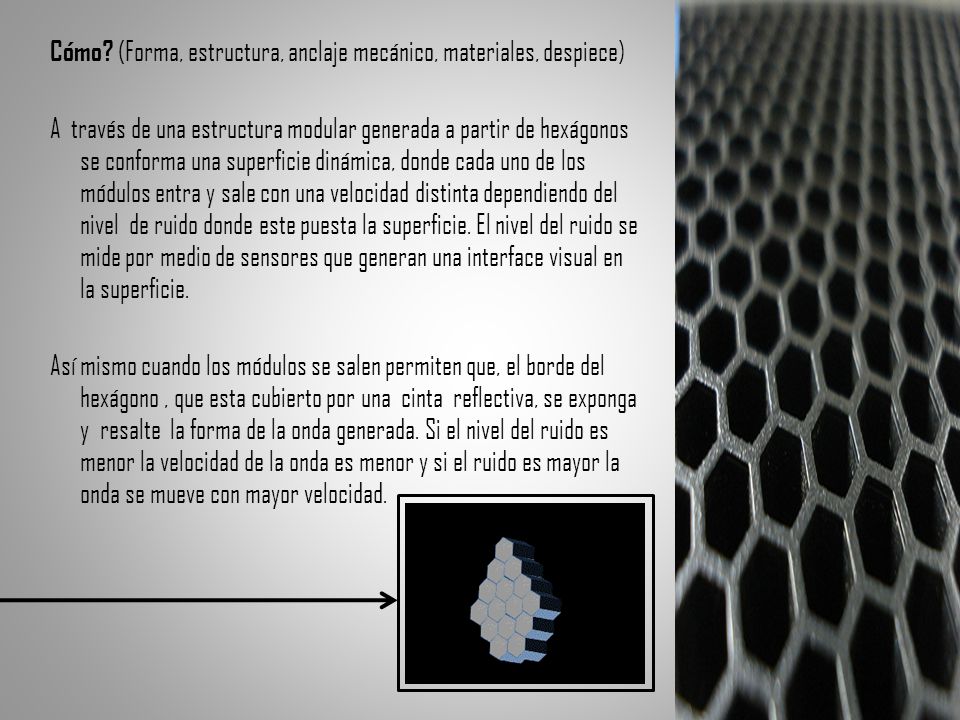

6 Cómo? (Forma, estructura, anclaje mecánico, materiales, despiece) A través de una estructura modular generada a partir de hexágonos se conforma una superficie dinámica, donde cada uno de los módulos entra y sale con una velocidad distinta dependiendo del nivel de ruido donde este puesta la superficie. El nivel del ruido se mide por medio de sensores que generan una interface visual en la superficie. Así mismo cuando los módulos se salen permiten que, el borde del hexágono , que esta cubierto por una cinta reflectiva, se exponga y resalte la forma de la onda generada. Si el nivel del ruido es menor la velocidad de la onda es menor y si el ruido es mayor la onda se mueve con mayor velocidad.

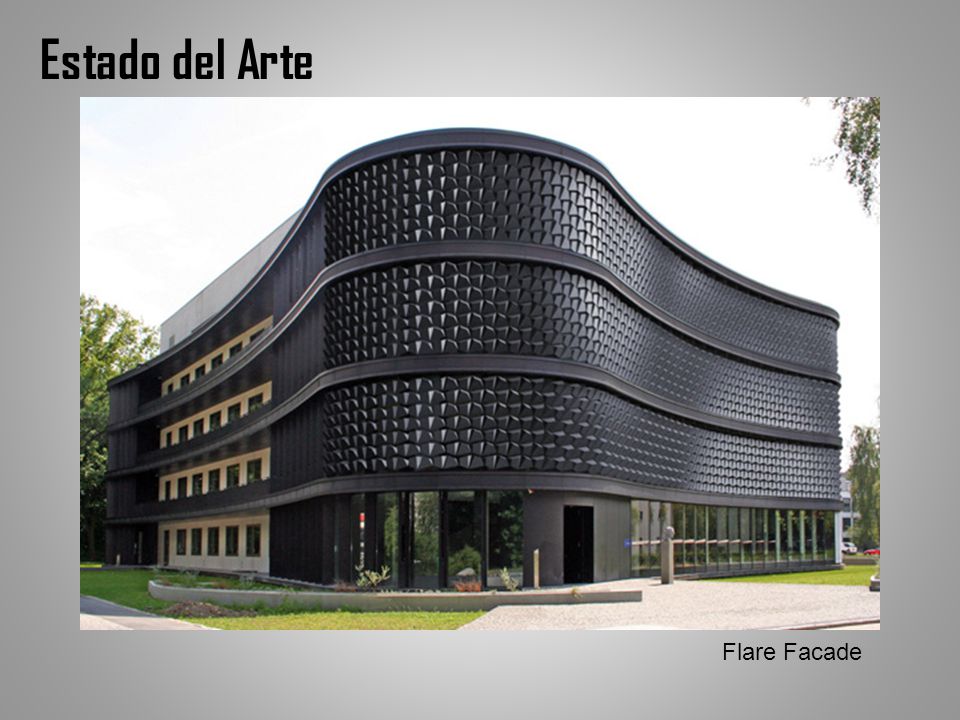

7 Estado del Arte Flare Facade

8 Wave Oculus

9 Articulated Cloud Wind Leaves

10 Versa Tile

11 Contexto

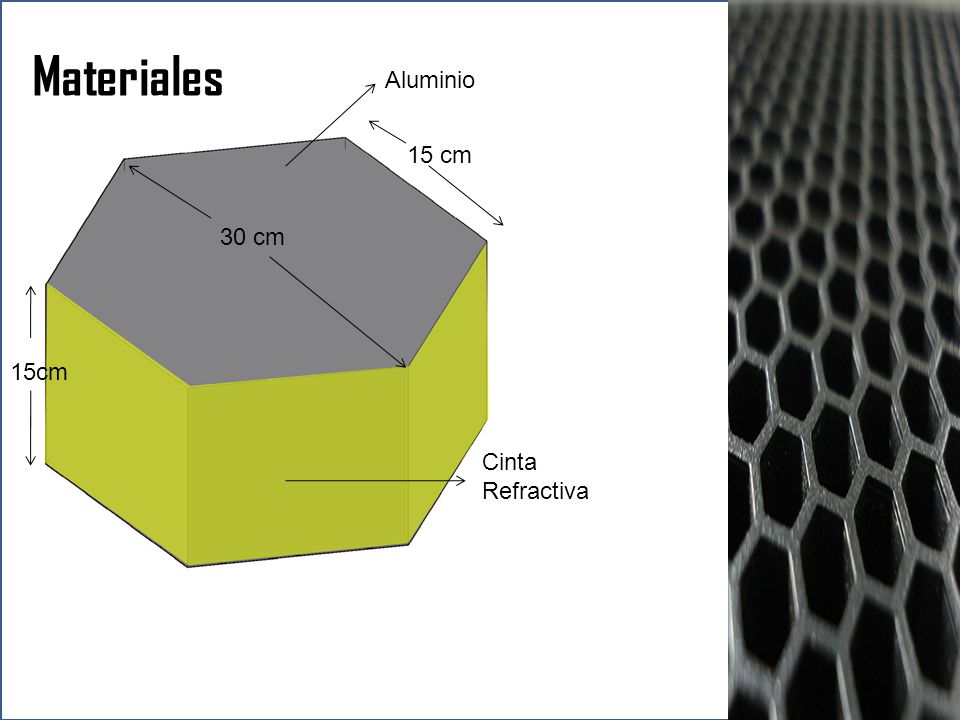

12 Materiales Aluminio 15 cm 30 cm 15cm Cinta Refractiva

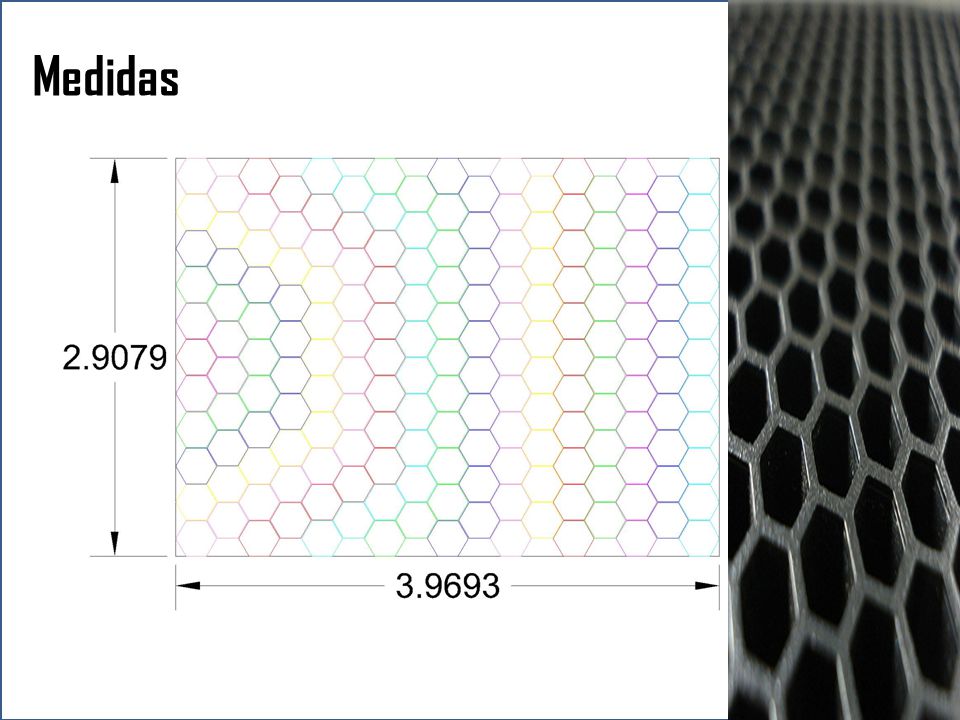

13 Medidas

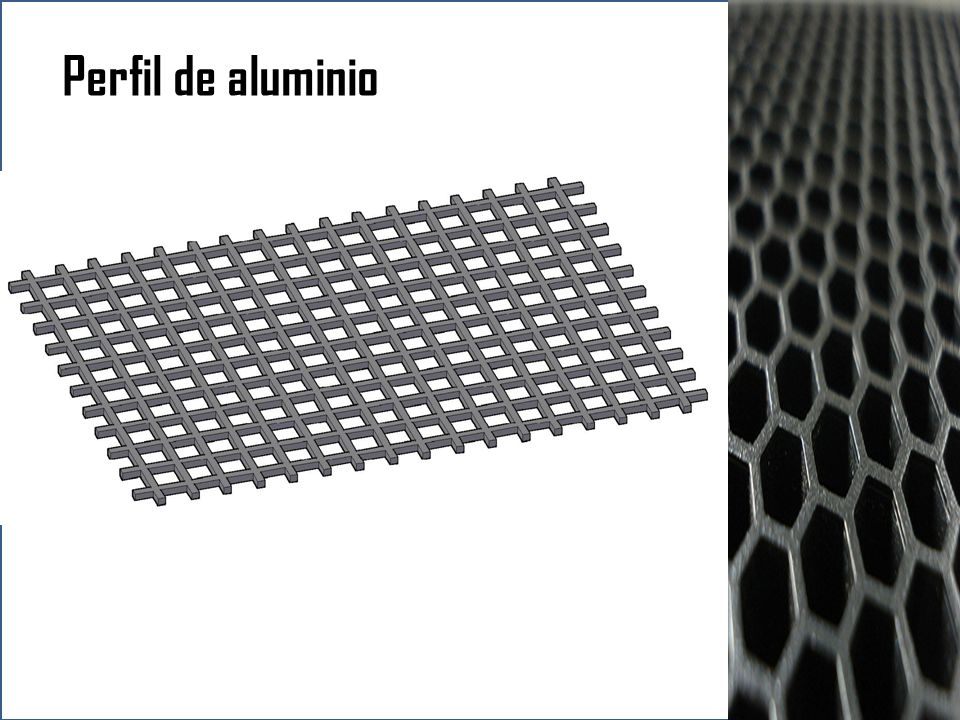

14 Perfil de aluminio

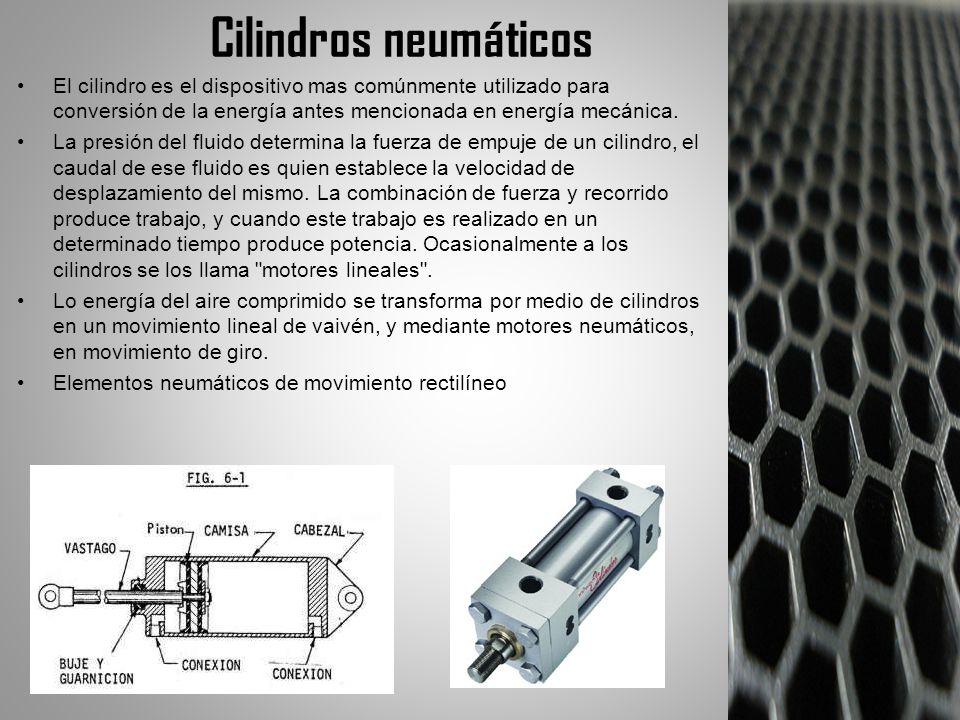

15 Cilindros neumáticos El cilindro es el dispositivo mas comúnmente utilizado para conversión de la energía antes mencionada en energía mecánica. La presión del fluido determina la fuerza de empuje de un cilindro, el caudal de ese fluido es quien establece la velocidad de desplazamiento del mismo. La combinación de fuerza y recorrido produce trabajo, y cuando este trabajo es realizado en un determinado tiempo produce potencia. Ocasionalmente a los cilindros se los llama "motores lineales". Lo energía del aire comprimido se transforma por medio de cilindros en un movimiento lineal de vaivén, y mediante motores neumáticos, en movimiento de giro. Elementos neumáticos de movimiento rectilíneo

16 Sensores de ruido Sensor de Sonido
El Sensor de Sonido está basado en un micrófono de sensibilidad regulable que es fácilmente adaptable a la intensidad del sonido que quiera utilizarse como evento para la puesta en marcha o la detención del cronómetro. Por medio de un testigo luminoso puede comprobarse fácilmente si el evento sonoro que se emplee es capaz de activar el cronómetro o es necesario aumentar la sensibilidad del sensor. Del mismo modo, puede detectarse si el ruido ambiental es demasiado alto y activa accidentalmente el sensor. Provisto de anclaje para su colocación en trípode regulable.

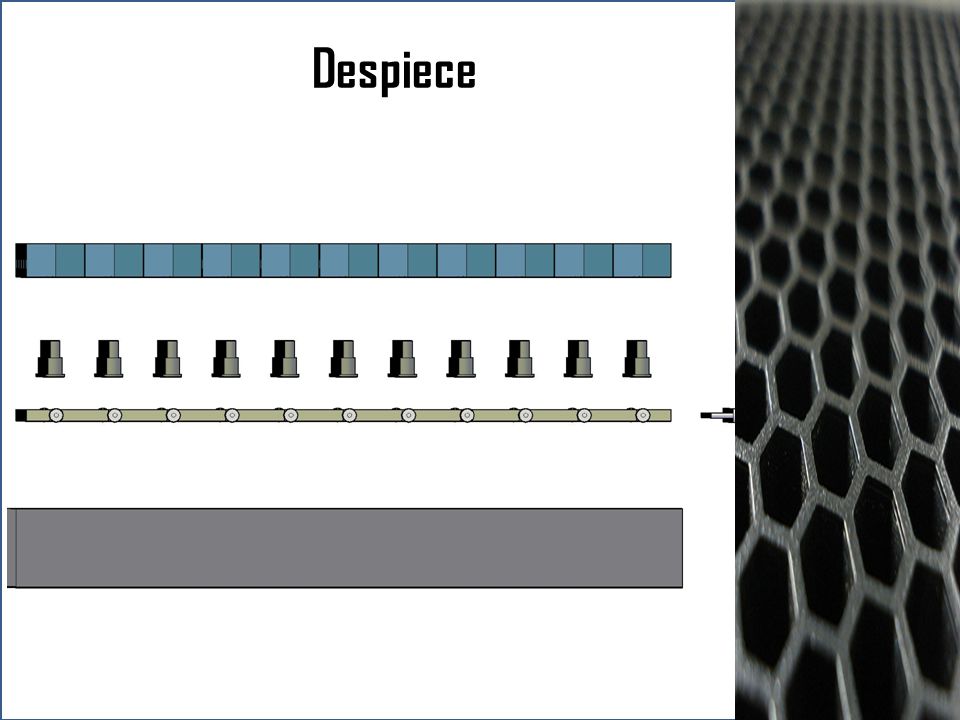

17 Despiece Hexágono en aluminio Cilindro Neumático Tornillo
Malla en acero Base en aluminio

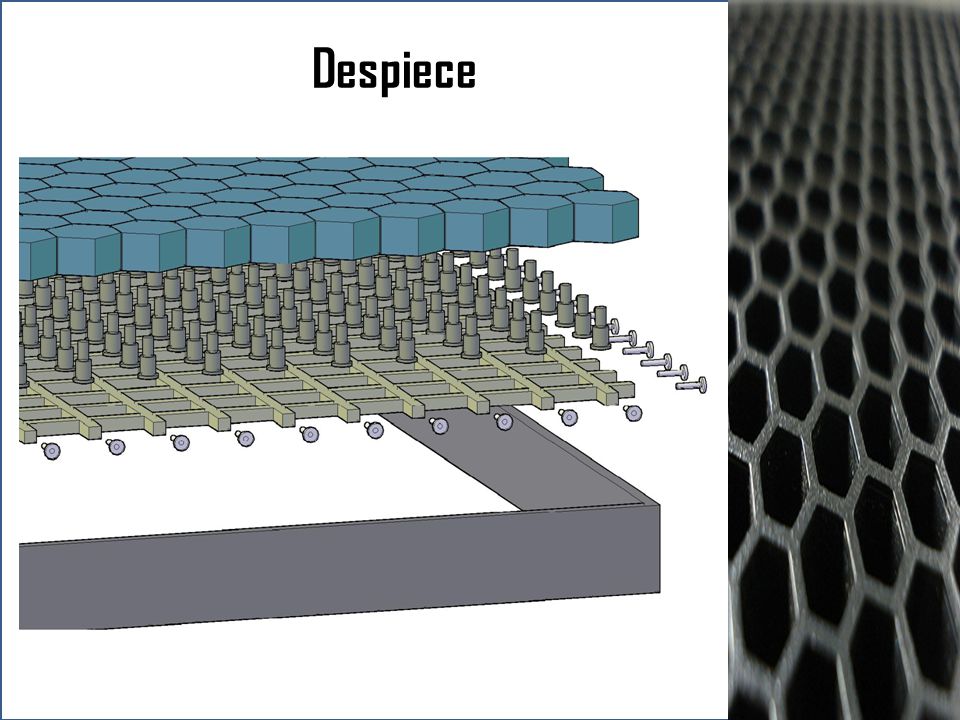

18 Despiece

19 Despiece

20 Cuando hay mucho ruido

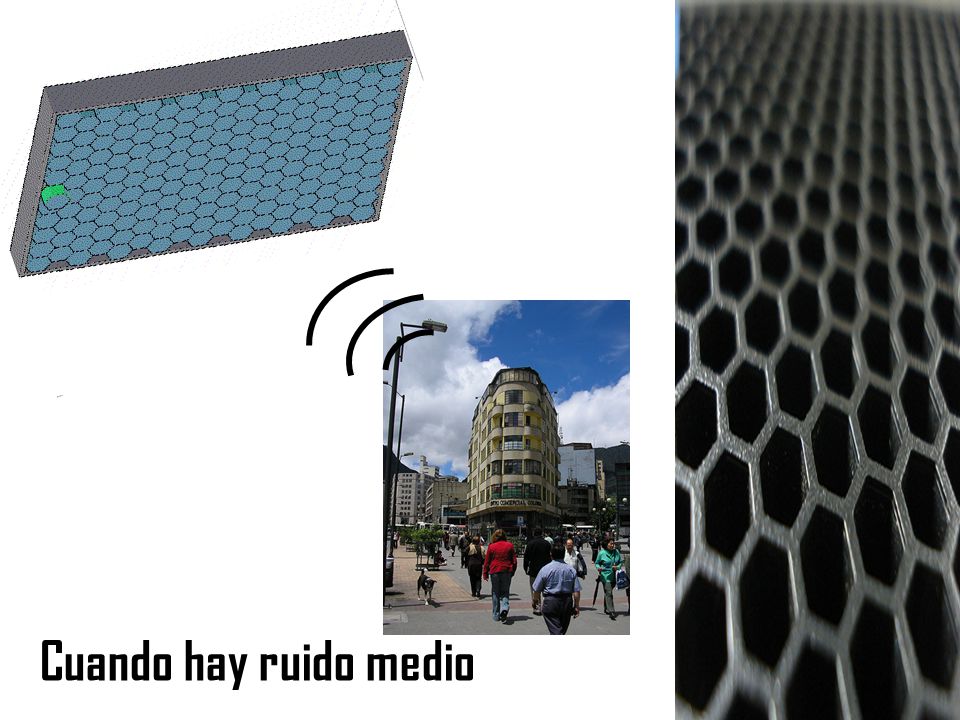

21 Cuando hay ruido medio

22 Cuando hay poco ruido

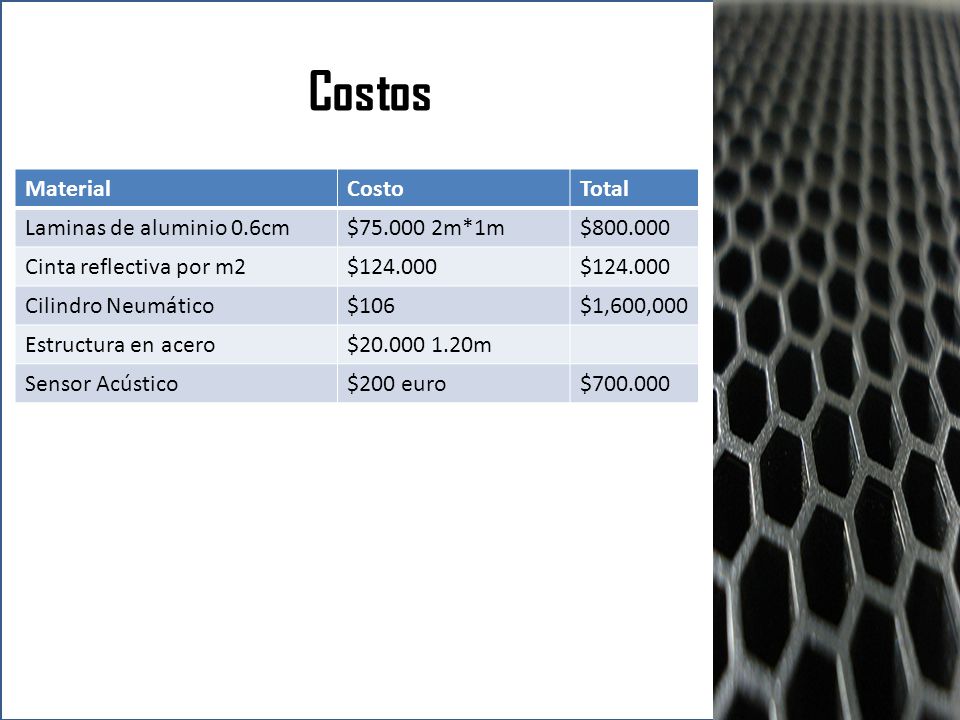

23 Costos Material Costo Total Laminas de aluminio 0.6cm $75.000 2m*1m
$ Cinta reflectiva por m2 $ Cilindro Neumático $106 $1,600,000 Estructura en acero $ m Sensor Acústico $200 euro $
