1 Ing. Agr. Guillermo Olmedo
Diseño y construcción de un lisímetro de pesada para la medición de evapotranspiración real en vid en Mendoza, Argentina Ing. Agr. Guillermo Olmedo Lab. De Geomática INTA EEA Mendoza Guillermo Olmedo

2 Balance Hídrico del suelo
∆SW = R + P - ES - D + C ± ∆FS - ET

3 Evapotranspiración Eto = ET de referencia.
ETc = ET del cultivo en condiciones estándar ET c aj = ETa = Et del cultivo en condiciones no estándares

4 Descripción general Lisímetro de pesada: consiste en evaluar la variación de peso de un volumen conocido de un sistema suelo + planta, en condiciones de campo. La pérdida de peso diaria / horaria corresponde al volumen de agua evapotranspirado. Es el método de referencia para determinar la evapotranspiración de un cultivo. En Argentina hay lisímetros de drenaje, pero ninguno de pesada. Los lisímetros de pesada tienen la ventaja de poder determinar la evapotranspiración horaria o diaria, en tiempo real. La frecuencia mínima de observación depende de la sensibilidad del sistema de pesada. Los que utilizan palancas para disminuir el peso de tara mejoran la sensibilidad, a costa de aumentar considerablemente el costo de instalación.

5 Coshocton, Ohio

6 CITA – Aragón (A.Martinez Cob)
IRTA – Catalunya (J.Girona) Helmholtz-Research-Center - Munich CITA – Aragón (A.Martinez Cob)

7 Lisímetro de pesada EEA Mendoza
Es un tanque de fibra de vidrio de 6.25 m², y 2 metros de profundidad (Pe=1.5 m), que en su interior contendrá 2 plantas de vid. El tanque apoya sobre un sistema de pesada que mide el peso en tiempo real y lo trasmite por ondas de radio hasta el servidor. El sistema de completa con una batería de sensores que miden en tiempo real, humedad, temperatura de suelos, y otras variables meteorológicas.

8 X X Vista en planta

9 Sistema suelo-planta-conducción
2 plantas de vid Suelo reconstituido de 1.5 m de profundidad efectiva: Peso del lisímetro en Ws = kg Peso del lisímetro en Wc = kg Peso del lisímetro en Wm = kg

10 Un poco de detalles... Sistema de pesada:
4 celdas de carga de kg de capacidad Sistema de drenaje: por gravedad

11

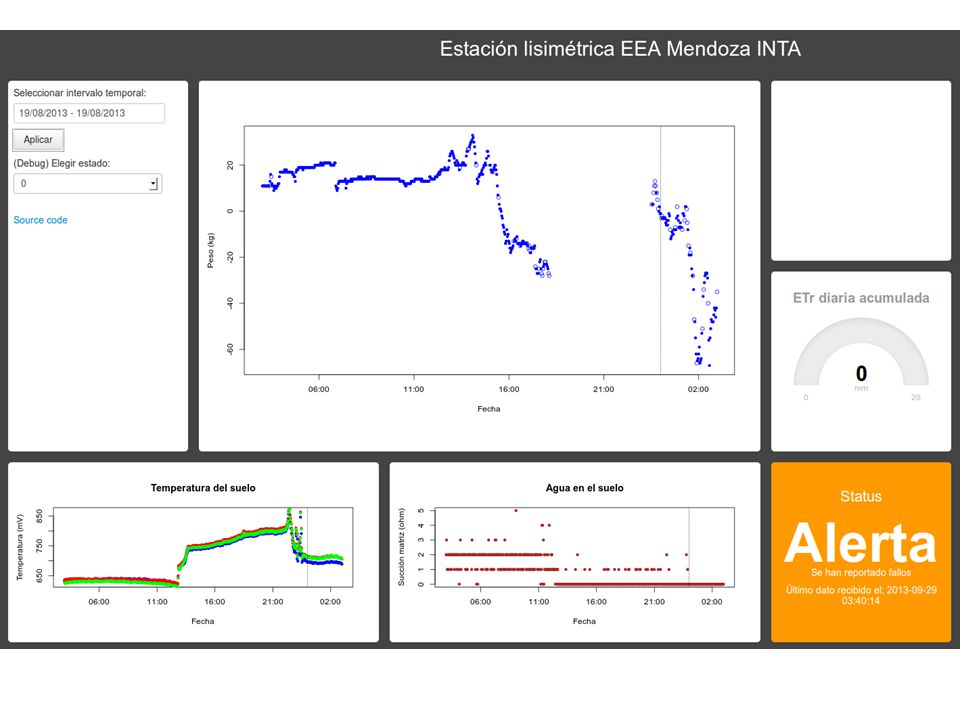

12

13 Muchas Gracias
