1 Montaje de Componentes Tema 3

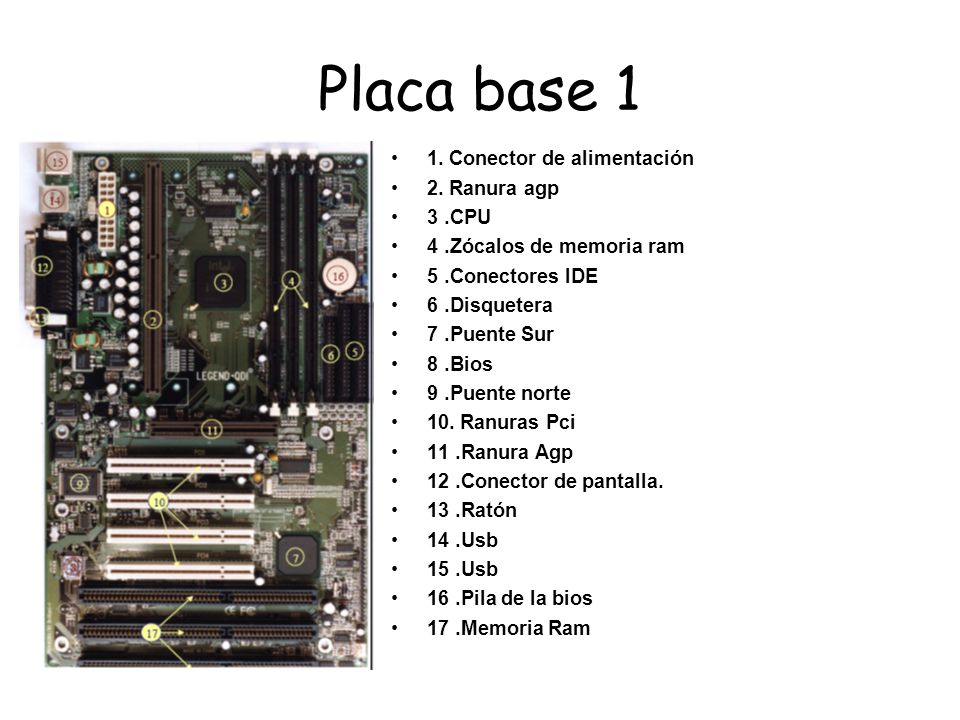

2 Placa base 1 1. Conector de alimentación 2. Ranura agp 3 .CPU
4 .Zócalos de memoria ram 5 .Conectores IDE 6 .Disquetera 7 .Puente Sur 8 .Bios 9 .Puente norte 10. Ranuras Pci 11 .Ranura Agp 12 .Conector de pantalla. 13 .Ratón 14 .Usb 15 .Usb 16 .Pila de la bios 17 .Memoria Ram

3 Placa Base 2 1. Conector eléctrico 2. Socket 3. Puente Norte
4. Memoria Ram 5. Conector de la fuente 6.Conector de la disquetera 7. Puente Sur 8. Bios 9. Chip 10.Puente express 11.Condensador 12.Ranuras Dimm 13. 14. 15.Ranura Agp 16.Puerto paralelo 17.Puerto para el teclado 18.Conector VGA 19.Ps2 20.rj45 21.Usb 22 .Pila de la Bios 23.Condensador 24 .Condensador

4 Placa Base 4 1.usb 2. pantalla 3.cable de red 4.Ps2 5.sonido 6.soket
7.puente norte 8.Puente Sur 9 .Ranura AGP 10. ranuras DIMM 11.Ranuras PCI 12. 13.Cable de alimentación 14.fuente de alimentación secundaria 15. conector de disquetera 16.Conectores del panel frontal. 17.bios 18.sonido 19.pila

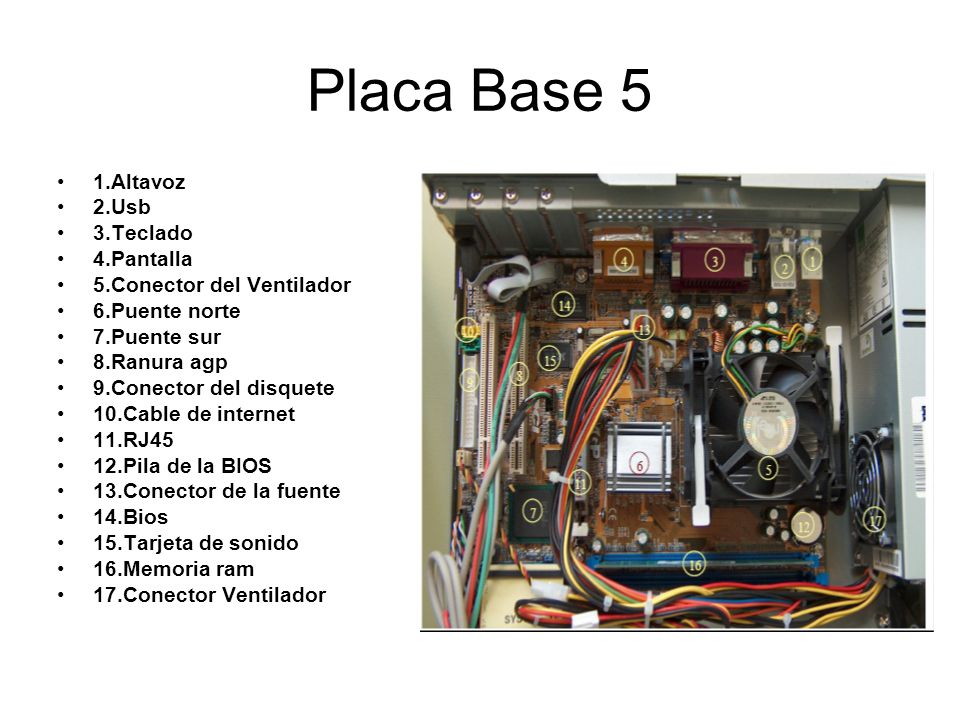

5 Placa Base 5 1.Altavoz 2.Usb 3.Teclado 4.Pantalla
5.Conector del Ventilador 6.Puente norte 7.Puente sur 8.Ranura agp 9.Conector del disquete 10.Cable de internet 11.RJ45 12.Pila de la BIOS 13.Conector de la fuente 14.Bios 15.Tarjeta de sonido 16.Memoria ram 17.Conector Ventilador
