1 Materia: Redes I Sesión 6 Medios de Transmisión Medios de Cobre
UNIVERSIDAD DEL DESARROLLO PROFESIONAL UNIDEP ENSENADA Materia: Redes I Sesión 6 Medios de Transmisión Medios de Cobre Maestro: L.I. Magdaleno Avilés López Ensenada, Baja California. a 17 de mayo de 2011

2 Medios en Cobre Cable Coaxial

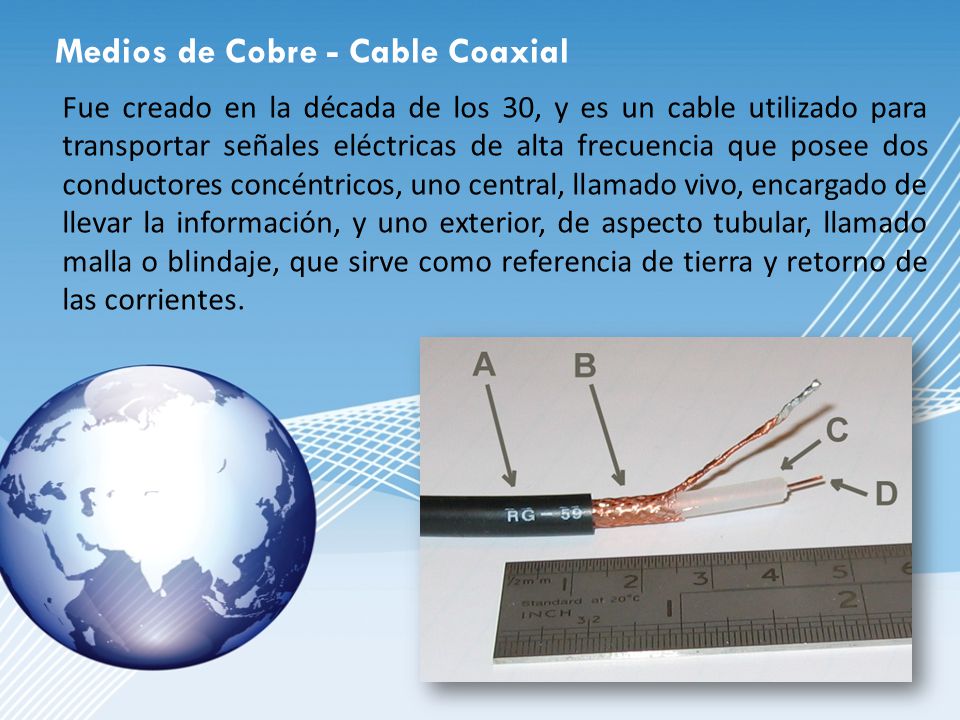

3 Medios de Cobre - Cable Coaxial
Fue creado en la década de los 30, y es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes.

4 Medios de Cobre - Cable Coaxial
La característica principal de la familia RG-58 es el núcleo central de cobre. Tipos: RG-58/U: Núcleo de cobre sólido. RG-58 A/U: Núcleo de hilos trenzados. RG-59: Transmisión en banda ancha (TV). RG-6: Mayor diámetro que el RG-59 y considerado para frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha. RG-62: Redes ARCnet.

5 Medios de Cobre - Cable Coaxial
Existen múltiples tipos de cable coaxial, cada uno con un diámetro e impedancia diferentes. El cable coaxial no es habitualmente afectado por interferencias externas, y es capaz de lograr altas velocidades de transmisión en largas distancias. Por esa razón, se utiliza en redes de comunicación de banda ancha (cable de televisión) y cables de banda base (Ethernet).

6 Medios de Cobre - Cable Coaxial
Aplicaciones tecnológicas Se puede encontrar un cable coaxial: entre la antena y el televisor; en las redes urbanas de televisión por cable (CATV) e Internet; entre un emisor y su antena de emisión (equipos de radioaficionados); en las líneas de distribución de señal de vídeo (se suele usar el RG-59); en las redes de transmisión de datos como Ethernet en sus antiguas versiones 10BASE2 y 10BASE5; en las redes telefónicas interurbanas y en los cables submarinos.

7 Medios en Cobre Cable Par Trenzado

8 Medios de Cobre - Cable Par Trenzado
(aunque en estricto rigor debería llamarse "par torcido") es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes. Fue inventado por Alexander Graham Bell.

9 Medios de Cobre - Cable Par Trenzado
El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a interferencias electromagnéticas similares.

10 Medios de Cobre - Cable Par Trenzado
UTP: Acrónimo de unshielded twisted pair o par trenzado sin blindaje. Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.

11 Medios de Cobre - Cable Par Trenzado
STP: Acrónimo de shielded twisted pair o par trenzado blindado. Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión no apantallada o UTP.

12 Medios de Cobre - Cable Par Trenzado
FTP: Acrónimo de Foiled Twisted Pair o par trenzado con blindaje global. Son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios

13 Medios de Cobre - Cable Par Trenzado
FTP: Acrónimo de Foiled Twisted Pair o par trenzado con blindaje global. Son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios

14 Medios de Cobre - Cable Par Trenzado
Categoría Ancho de banda (Mhz) Aplicaciones Notas Categoría 1 0,4 Líneas telefónicas y módem de banda ancha. No es adecuado para sistemas modernos Categoría 2 Cable para conexión de antiguos terminales como el IBM 3270. Categoría 3 16 MHz 10BASE-T and 100BASE-T4 Ethernet No es adecuado para transmisión de datos mayor a 16 Mbit/s. Categoría 4 20 MHz 16 Mbit/s Token Ring

15 Medios de Cobre - Cable Par Trenzado
Categoría Ancho de banda (Mhz) Aplicaciones Notas Categoría 5 100 MHz 100BASE-TX y 1000BASE-T Ethernet Categoría 5e En la práctica es como la categoría anterior pero con mejores normas de prueba. Es adecuado para Gigabit Ethernet Categoría 6 250 MHz 1000BASE-T Ethernet Cable más comúnmente instalado en Finlandia Categoría 6e 250MHz 10GBASE-T Ethernet (en desarrollo)

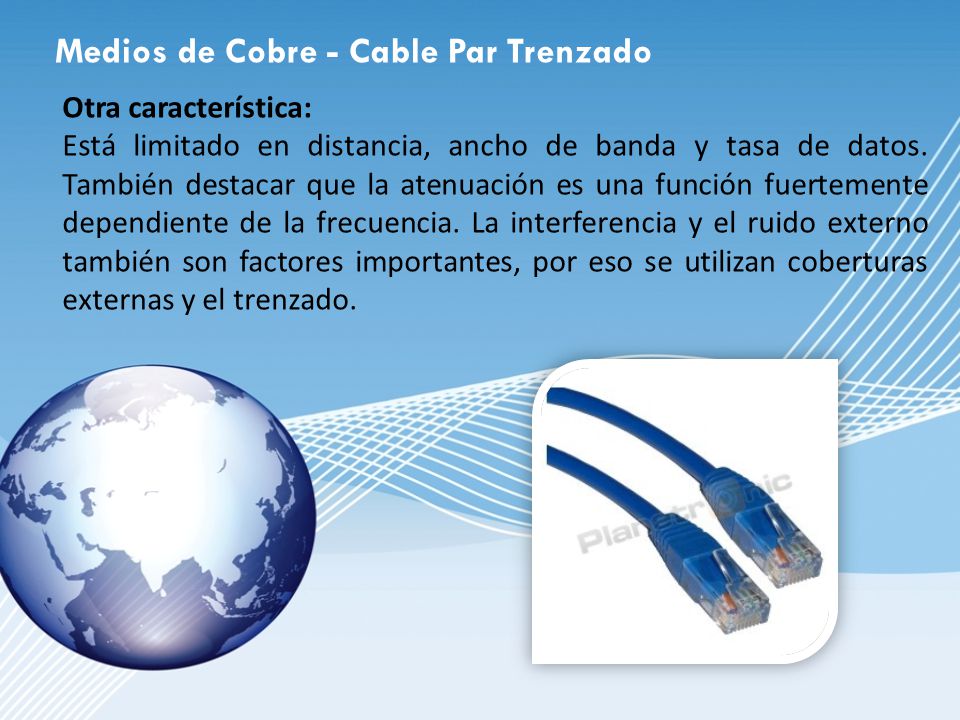

16 Medios de Cobre - Cable Par Trenzado
Otra característica: Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el ruido externo también son factores importantes, por eso se utilizan coberturas externas y el trenzado.

17 Medios de Cobre - Cable Par Trenzado
Otra característica: Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el ruido externo también son factores importantes, por eso se utilizan coberturas externas y el trenzado.

18 Medios de Cobre - Cable Par Trenzado
Ventajas: Bajo costo en su contratación. Alto número de estaciones de trabajo por segmento. Facilidad para el rendimiento y la solución de problemas. Puede estar previamente cableado en un lugar o en cualquier parte.

19 Medios de Cobre - Cable Par Trenzado
Desventajas: Altas tasas de error a altas velocidades. Ancho de banda limitado. Baja inmunidad al ruido. Baja inmunidad al efecto crosstalk (diafonía) Alto costo de los equipos. Distancia limitada (100 metros por segmento).

20 Bibliografía: Laura Raya González, Rodrigo Raya, V., Santos González, M., & Martínez Ruiz, M. Á. (2007). Sistemas Informáticos Multiusuario y en Red. Madrid: RA-MA. Maestro: L.I. Magdaleno Avilés López Ensenada, Baja California. a 09 de mayo de 2011
