GEORADAR 2450GR.

Presentación del tema: "GEORADAR 2450GR."— Transcripción de la presentación:

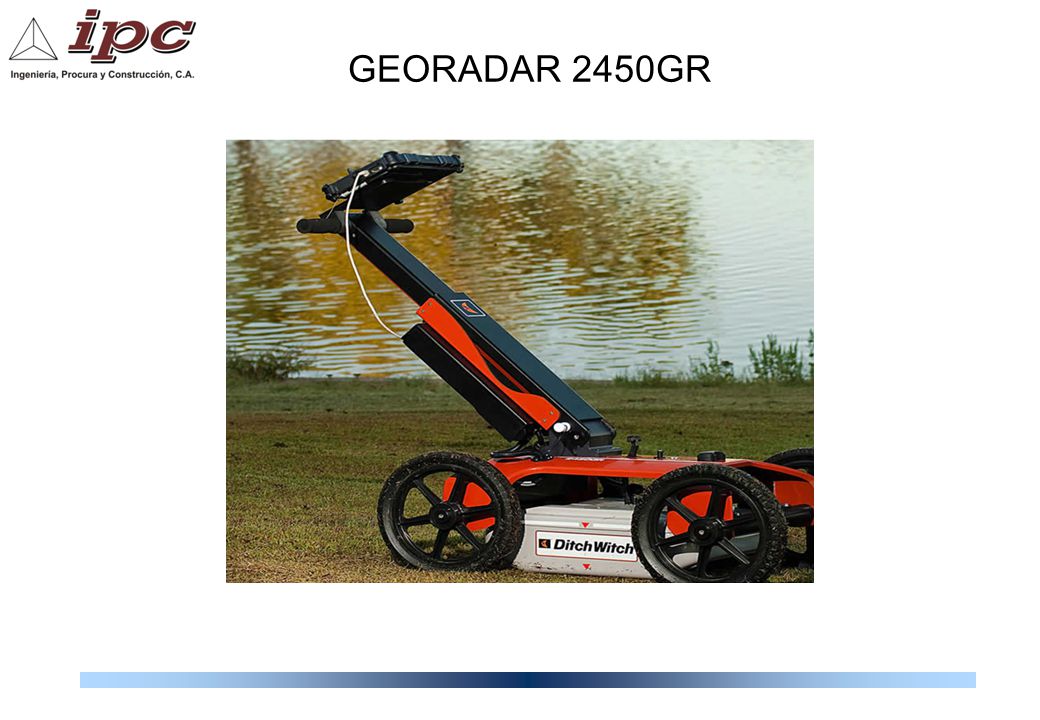

1 GEORADAR 2450GR

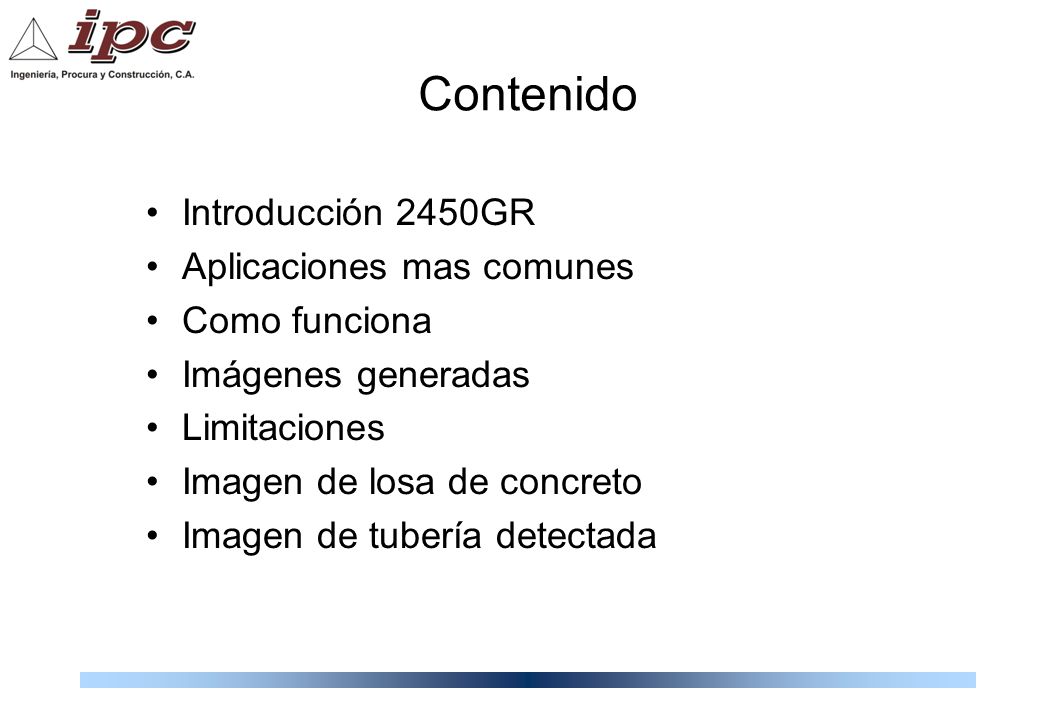

2 Contenido Introducción 2450GR Aplicaciones mas comunes Como funciona
Imágenes generadas Limitaciones Imagen de losa de concreto Imagen de tubería detectada

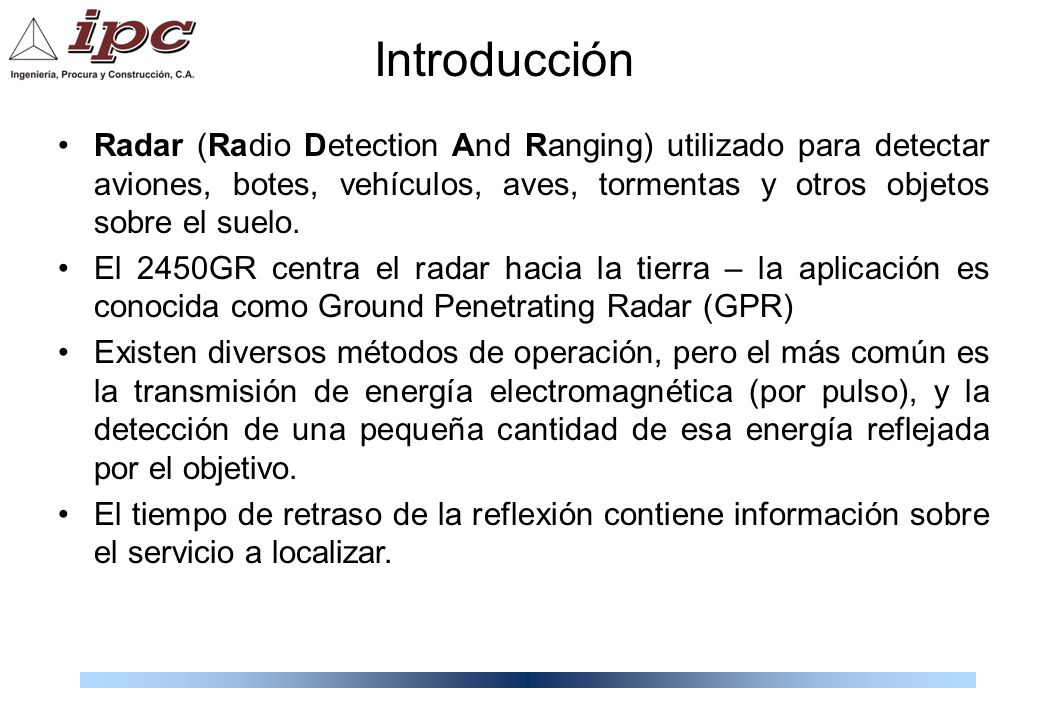

3 Introducción Radar (Radio Detection And Ranging) utilizado para detectar aviones, botes, vehículos, aves, tormentas y otros objetos sobre el suelo. El 2450GR centra el radar hacia la tierra – la aplicación es conocida como Ground Penetrating Radar (GPR) Existen diversos métodos de operación, pero el más común es la transmisión de energía electromagnética (por pulso), y la detección de una pequeña cantidad de esa energía reflejada por el objetivo. El tiempo de retraso de la reflexión contiene información sobre el servicio a localizar.

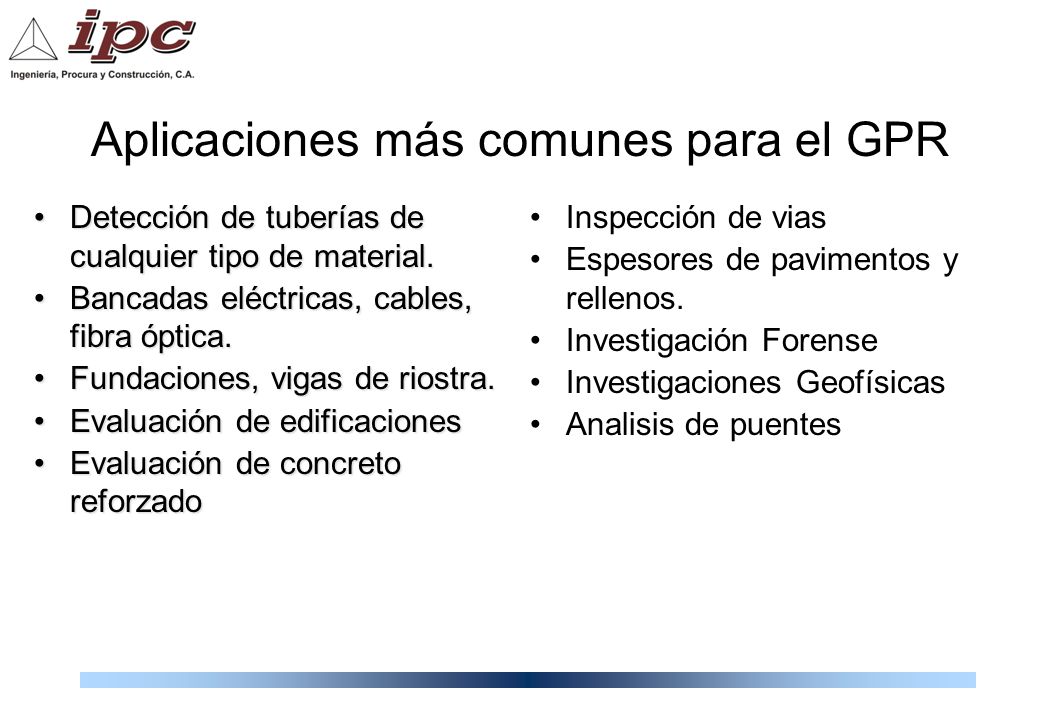

4 Aplicaciones más comunes para el GPR
Detección de tuberías de cualquier tipo de material. Bancadas eléctricas, cables, fibra óptica. Fundaciones, vigas de riostra. Evaluación de edificaciones Evaluación de concreto reforzado Inspección de vias Espesores de pavimentos y rellenos. Investigación Forense Investigaciones Geofísicas Analisis de puentes

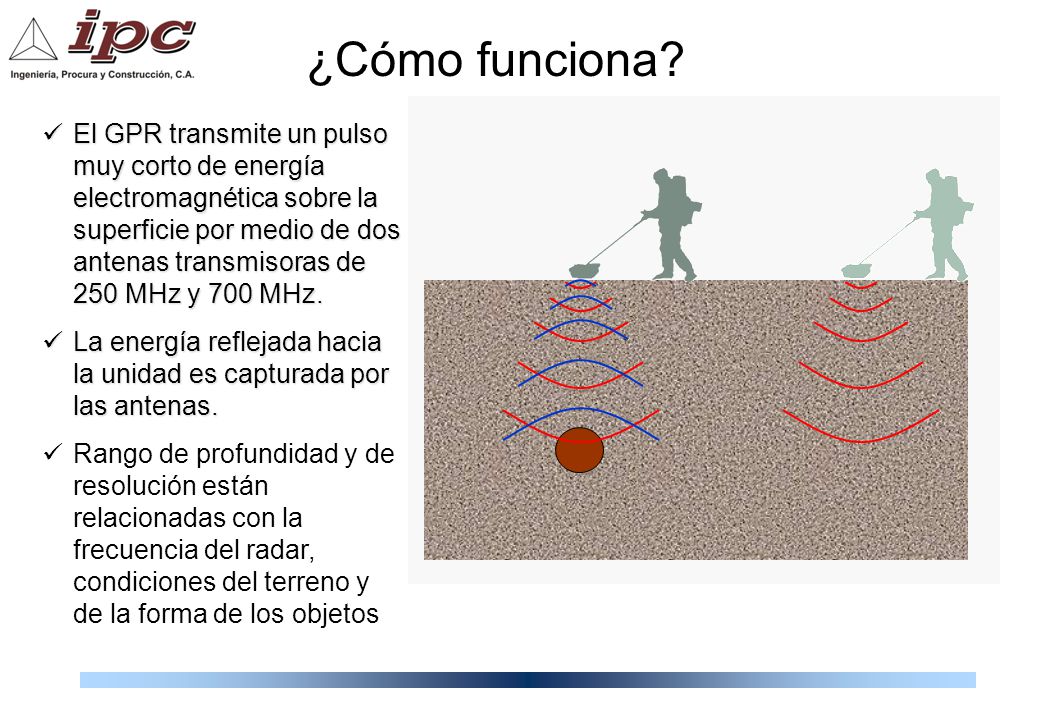

5 ¿Cómo funciona? El GPR transmite un pulso muy corto de energía electromagnética sobre la superficie por medio de dos antenas transmisoras de 250 MHz y 700 MHz. La energía reflejada hacia la unidad es capturada por las antenas. Rango de profundidad y de resolución están relacionadas con la frecuencia del radar, condiciones del terreno y de la forma de los objetos

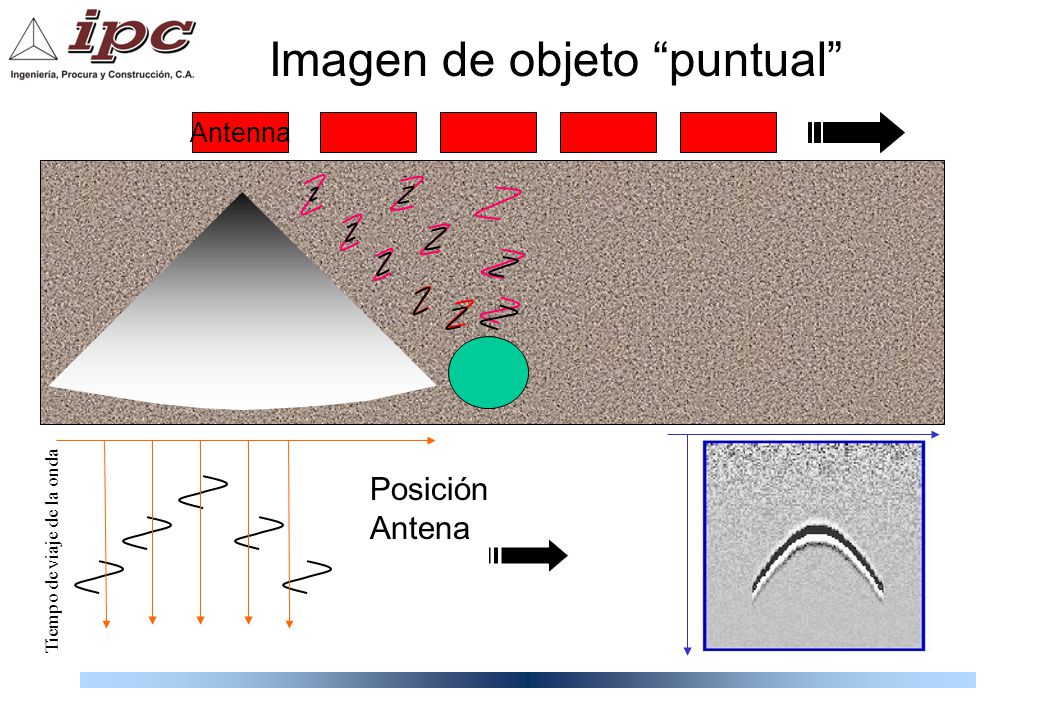

6 Imagen de objeto “puntual”
Antenna Posición Antena Tiempo de viaje de la onda

7 Imagen de objeto “lineal”
Posición Antena Tiempo de viaje de la onda

8 Limitaciones GPR ¿Qué tan profundo se puede detectar?
¿Qué es lo más pequeño que se puede detectar? ¿Como afecta el tipo de suelo al GPR?

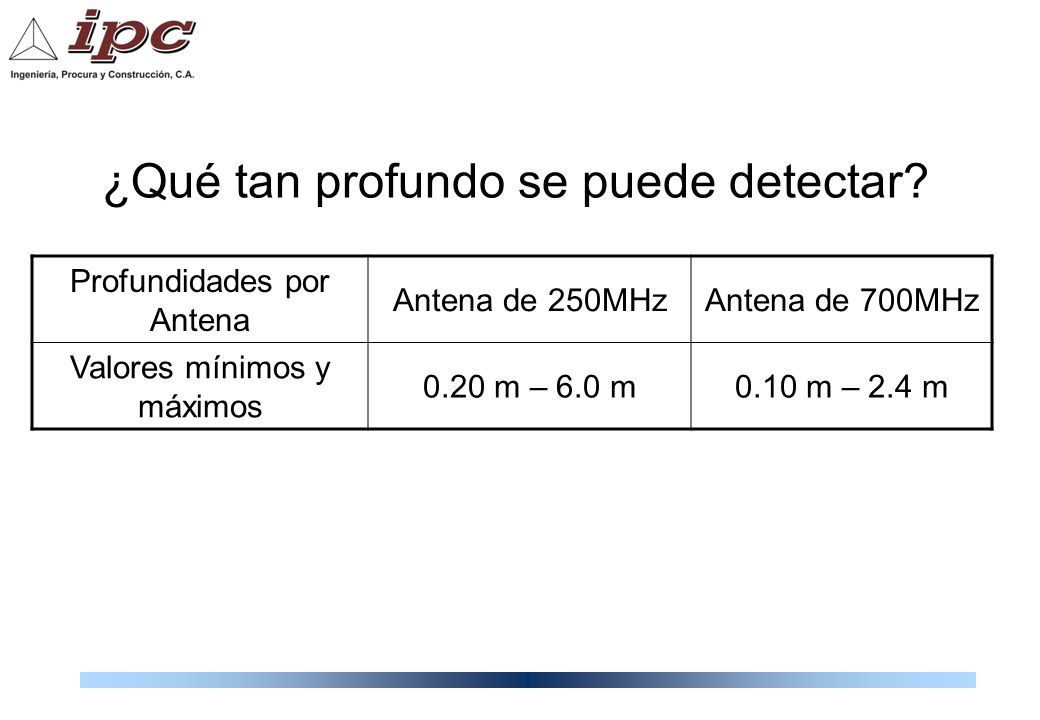

9 ¿Qué tan profundo se puede detectar?
Profundidades por Antena Antena de 250MHz Antena de 700MHz Valores mínimos y máximos 0.20 m – 6.0 m 0.10 m – 2.4 m

10 ¿Qué es lo más pequeño que se puede detectar?
Para la antena de 250 MHz antena: Diámetro mínimo de tubería 2” Para la antena de 700 MHz antena: Diámetro mínimo de tubería 0.5”

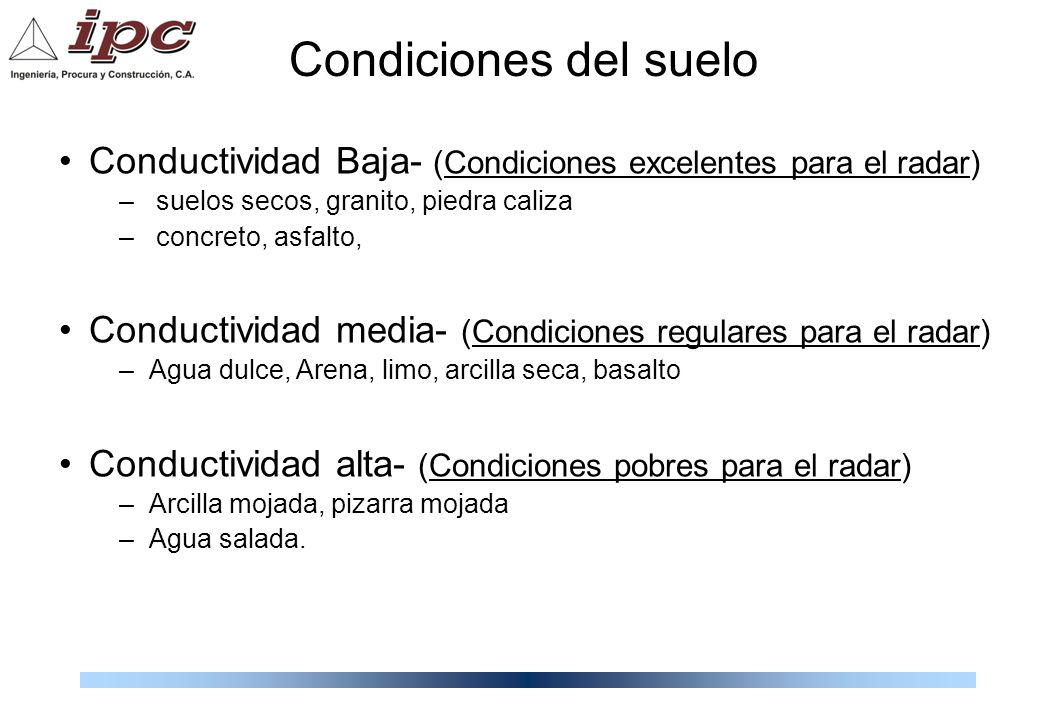

11 Condiciones del suelo Conductividad Baja- (Condiciones excelentes para el radar) suelos secos, granito, piedra caliza concreto, asfalto, Conductividad media- (Condiciones regulares para el radar) Agua dulce, Arena, limo, arcilla seca, basalto Conductividad alta- (Condiciones pobres para el radar) Arcilla mojada, pizarra mojada Agua salada.

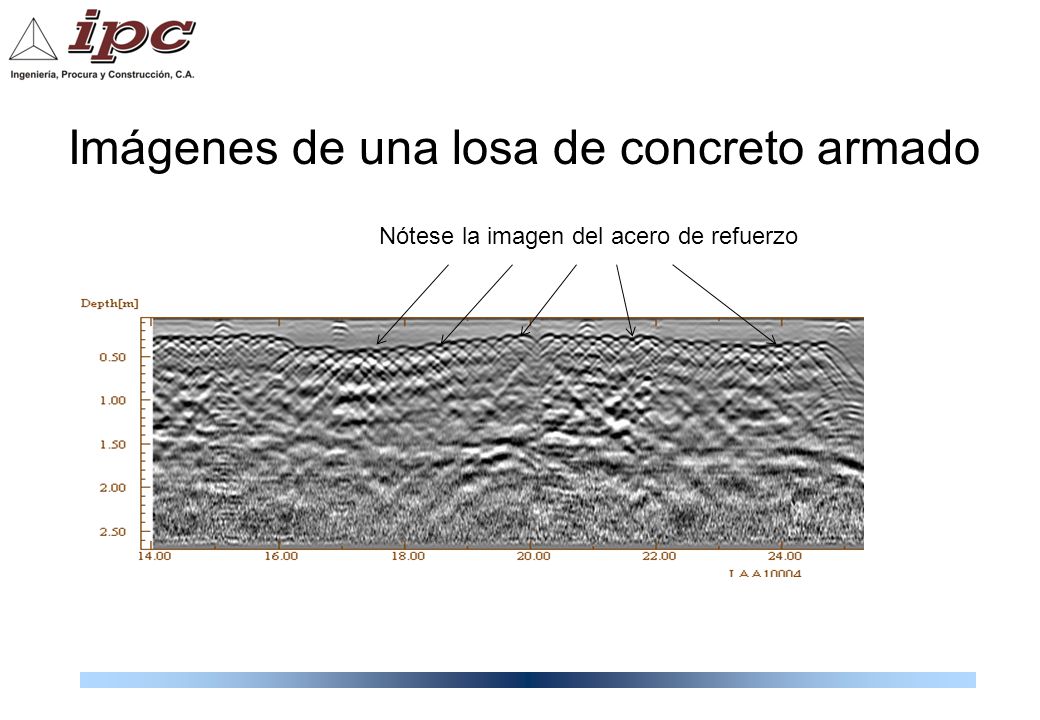

12 Imágenes de una losa de concreto armado
Nótese la imagen del acero de refuerzo

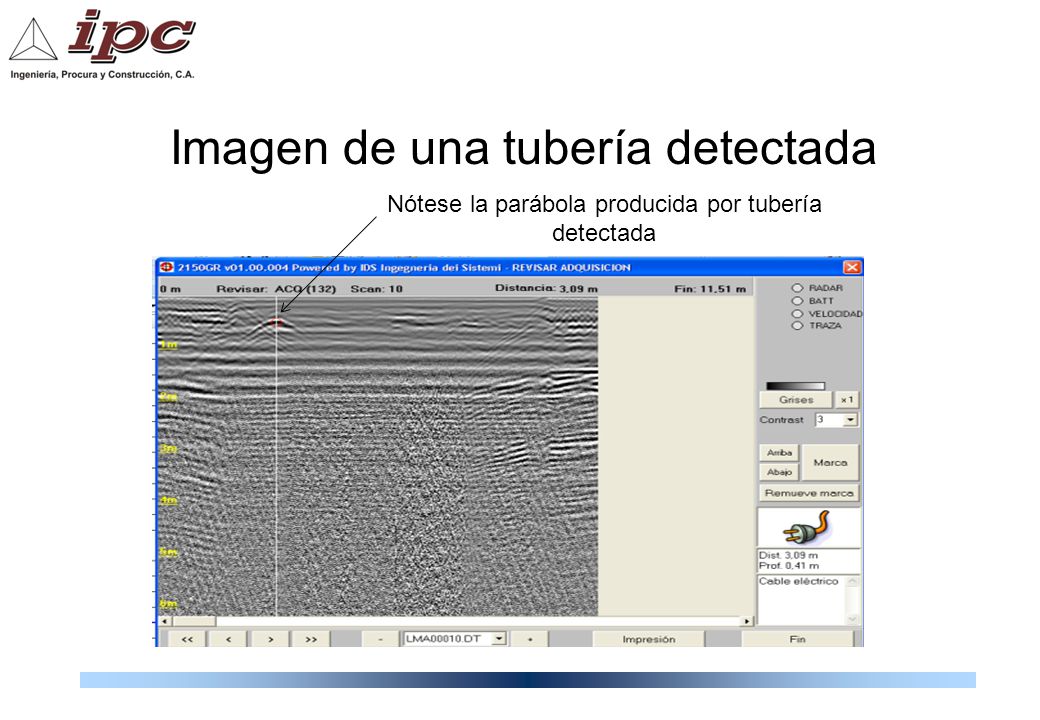

13 Imagen de una tubería detectada
Nótese la parábola producida por tubería detectada
