1 Natalia Uribe, Jefferson Valencia, Jairo Guerrero, Marcela Quintero
Análisis Hidrológico CUENCA DEL RIO CAÑETE Natalia Uribe, Jefferson Valencia, Jairo Guerrero, Marcela Quintero

2 Objetivo Realizar el diagnóstico de los Servicios Ambientales Hidrológicos de la cuenca del Río Cañete de acuerdo a criterios de rendimiento de agua y retensión de sedimentos.

3 Análisis de Impactos en caudales y sedimentos

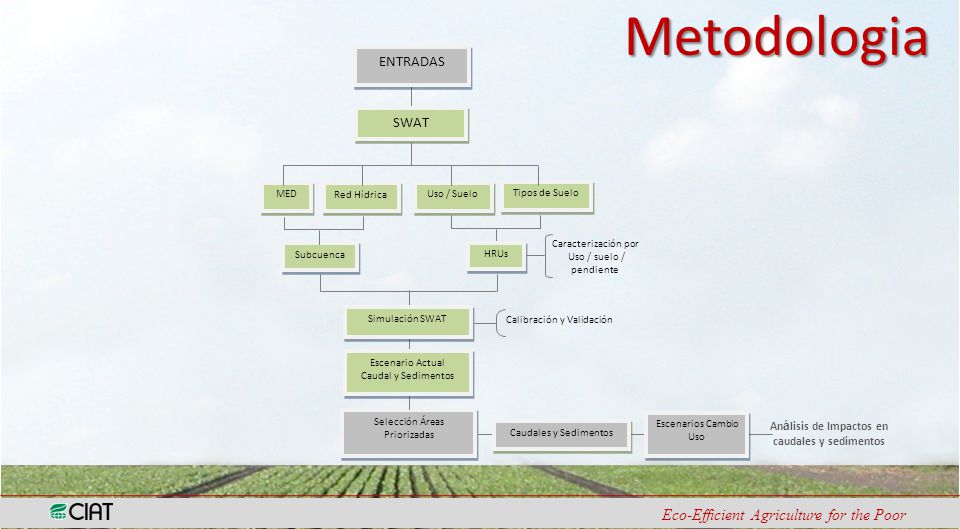

Metodologia ENTRADAS SWAT MED Red Hídrica Uso / Suelo Tipos de Suelo Caracterización por Uso / suelo / pendiente Subcuenca HRUs Simulación SWAT Calibración y Validación Escenario Actual Caudal y Sedimentos Selección Áreas Priorizadas Escenarios Cambio Uso Análisis de Impactos en caudales y sedimentos Caudales y Sedimentos

4 Requerimiento de Informacion

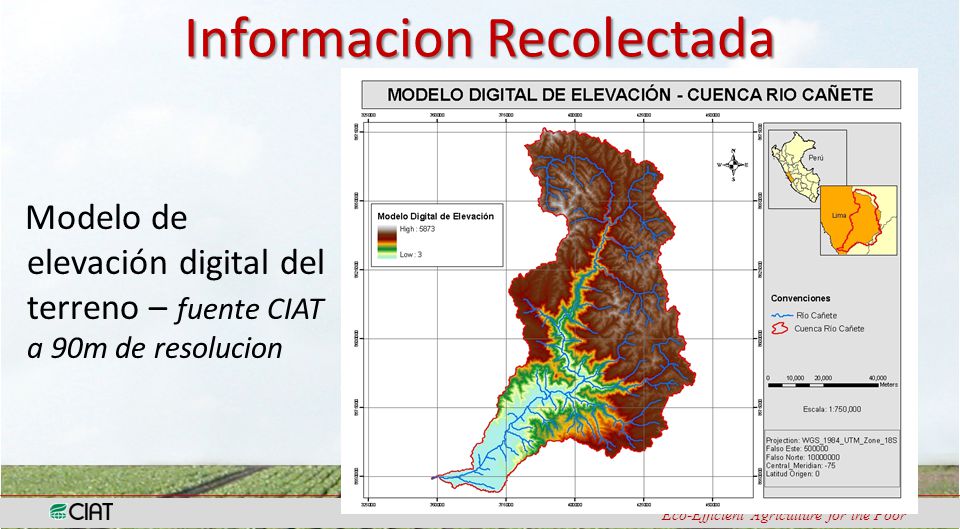

5 Informacion Recolectada
Modelo de elevación digital del terreno – fuente CIAT a 90m de resolucion

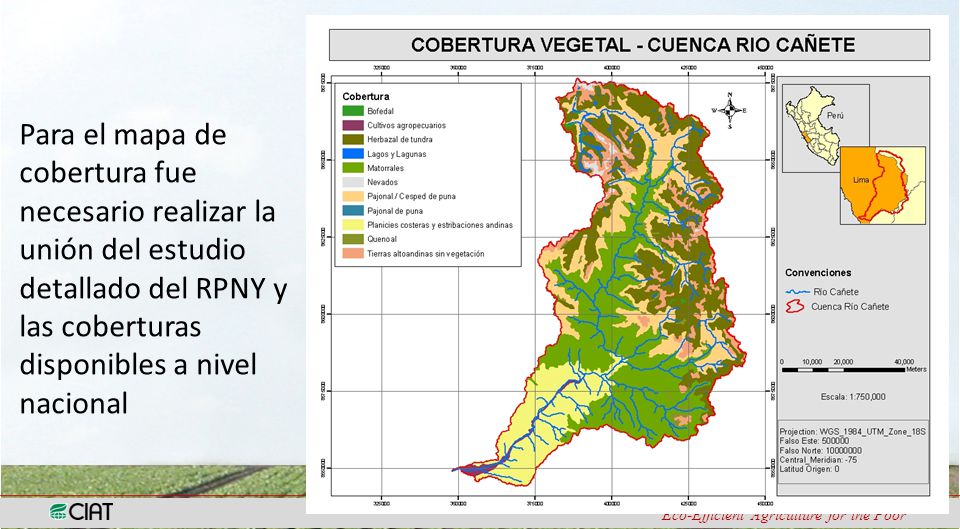

6 Para el mapa de cobertura fue necesario realizar la unión del estudio detallado del RPNY y las coberturas disponibles a nivel nacional

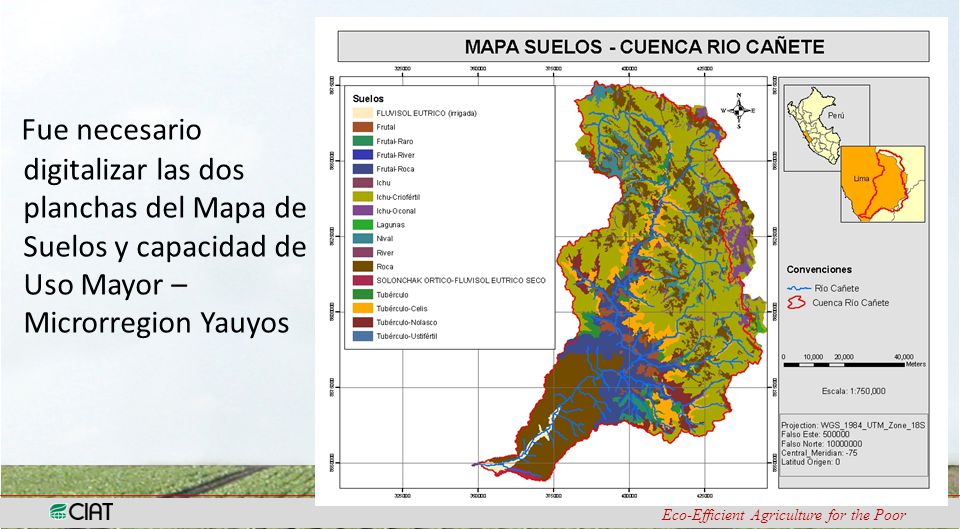

7 Fue necesario digitalizar las dos planchas del Mapa de Suelos y capacidad de Uso Mayor – Microrregion Yauyos

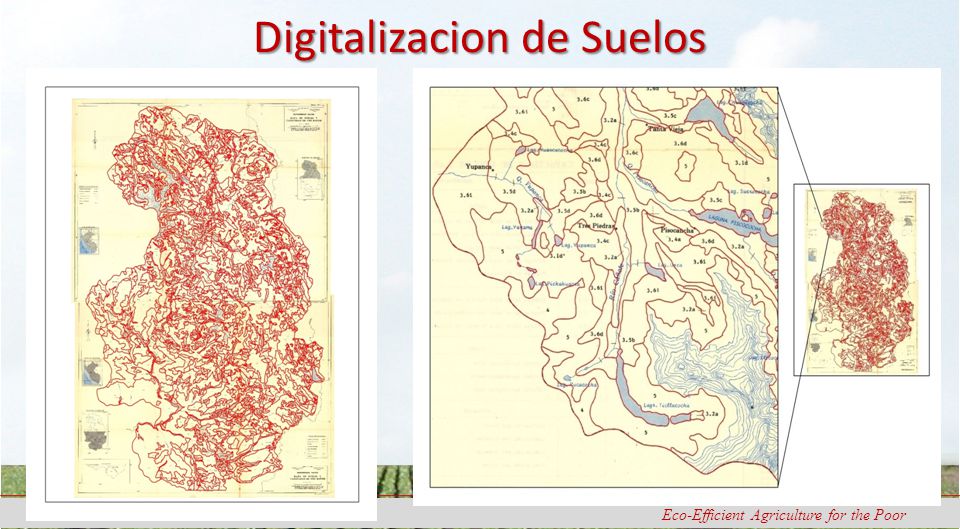

8 Digitalizacion de Suelos

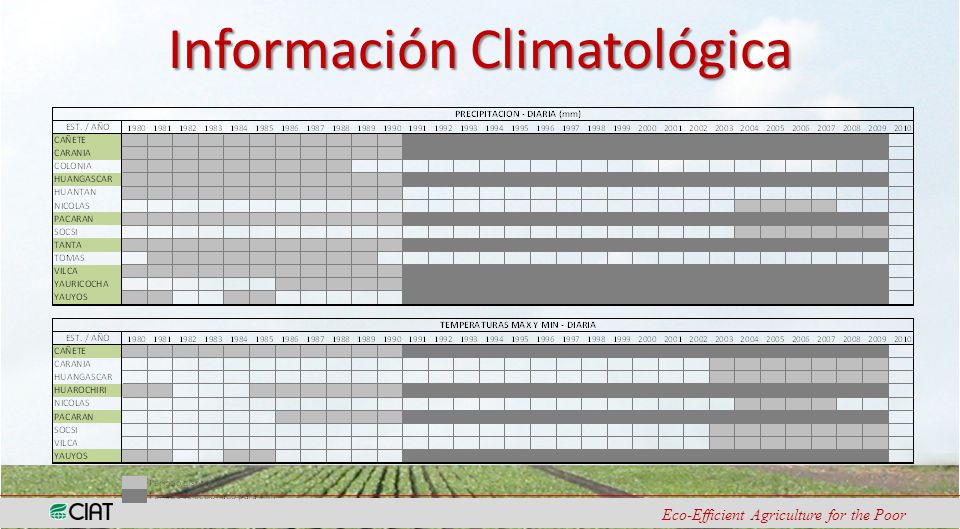

9 Información Climatológica

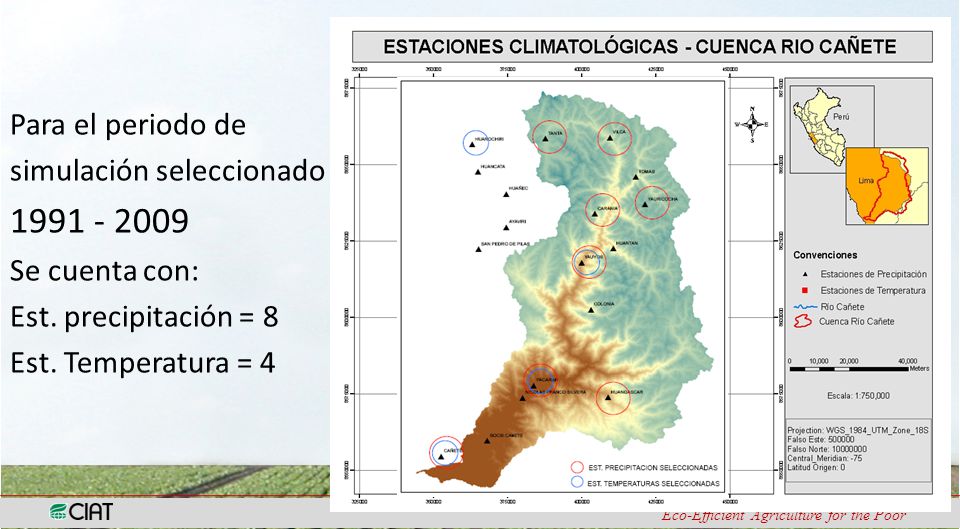

10 1991 - 2009 Para el periodo de simulación seleccionado Se cuenta con:
Est. precipitación = 8 Est. Temperatura = 4

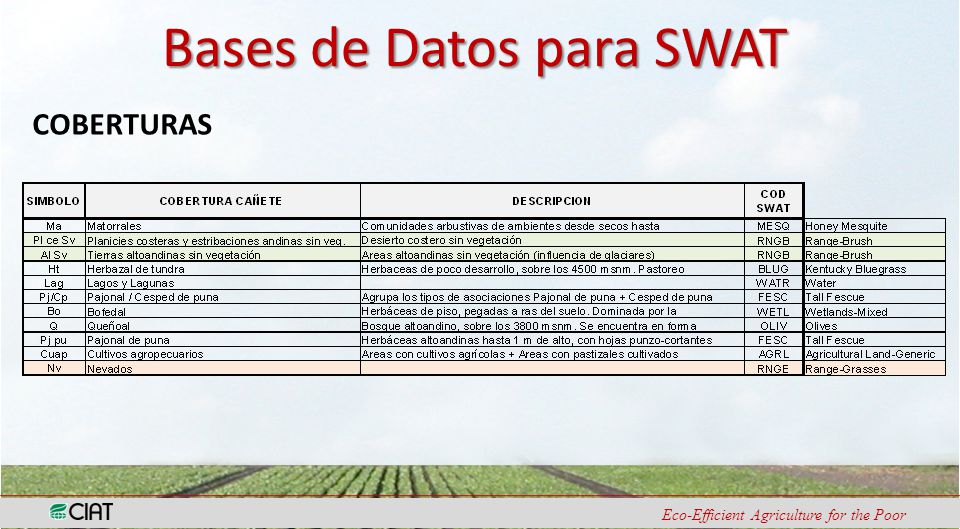

11 Bases de Datos para SWAT
COBERTURAS

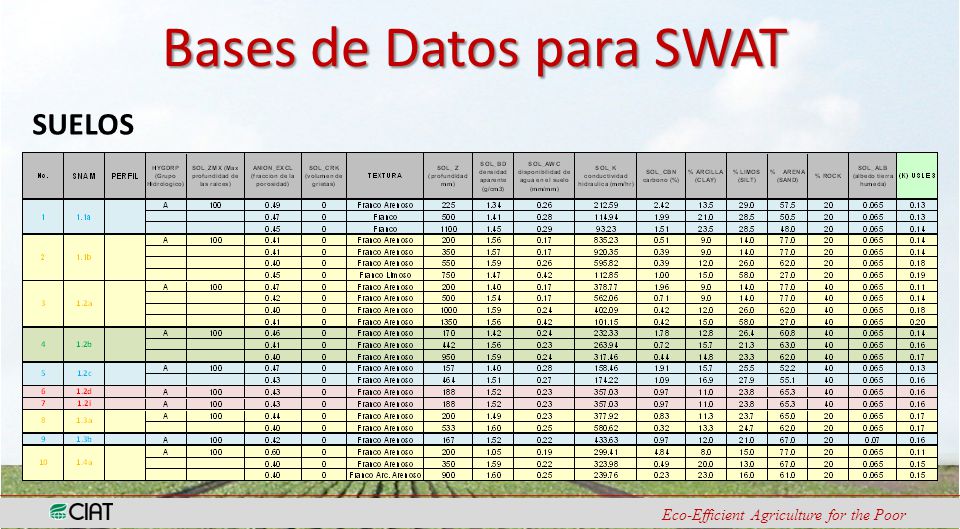

12 Bases de Datos para SWAT
SUELOS

13 SUELOS

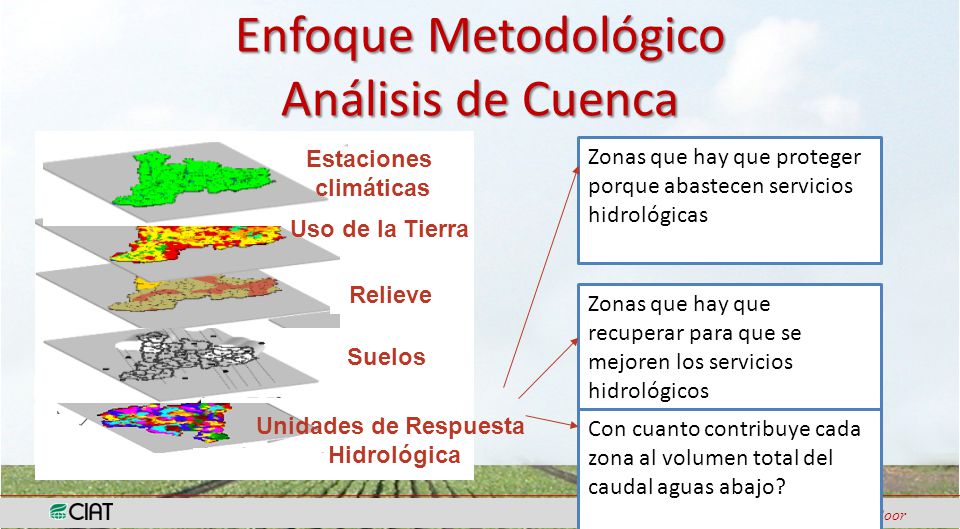

14 Enfoque Metodológico Análisis de Cuenca
Zonas que hay que proteger porque abastecen servicios hidrológicas Estaciones climáticas Uso de la Tierra Relieve Zonas que hay que recuperar para que se mejoren los servicios hidrológicos Suelos Con cuanto contribuye cada zona al volumen total del caudal aguas abajo? Unidades de Respuesta Hidrológica

15 Contribución de la Deglaciación

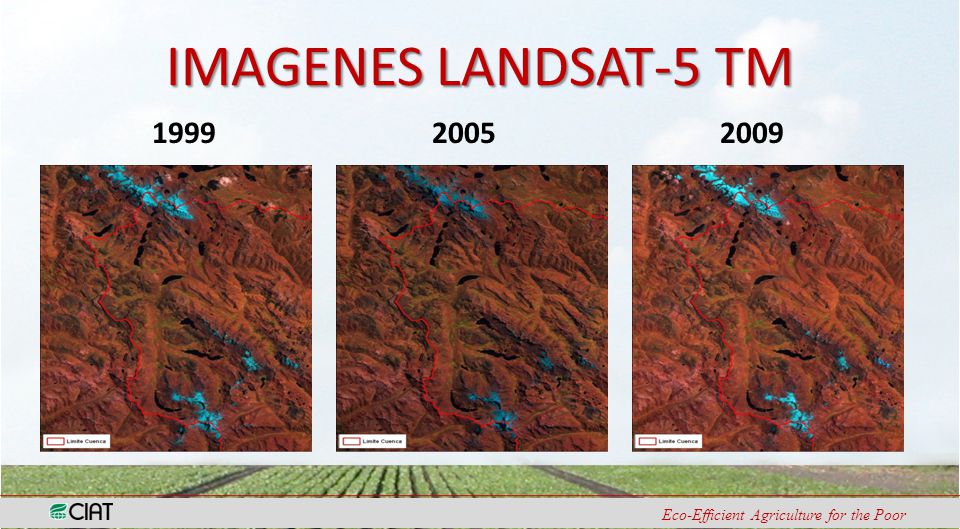

16 IMAGENES LANDSAT-5 TM 1999 2005 2009

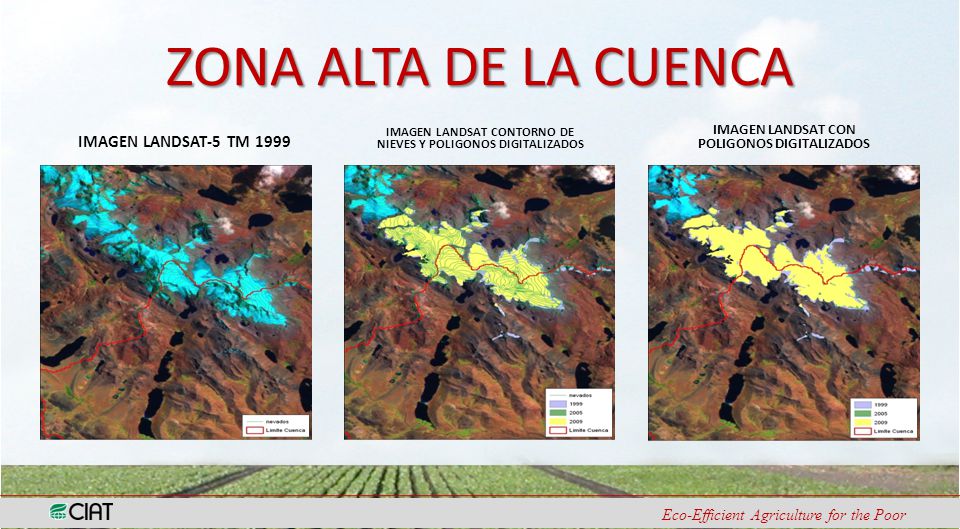

17 ZONA ALTA DE LA CUENCA IMAGEN LANDSAT-5 TM 1999
IMAGEN LANDSAT CONTORNO DE NIEVES Y POLIGONOS DIGITALIZADOS IMAGEN LANDSAT CON POLIGONOS DIGITALIZADOS

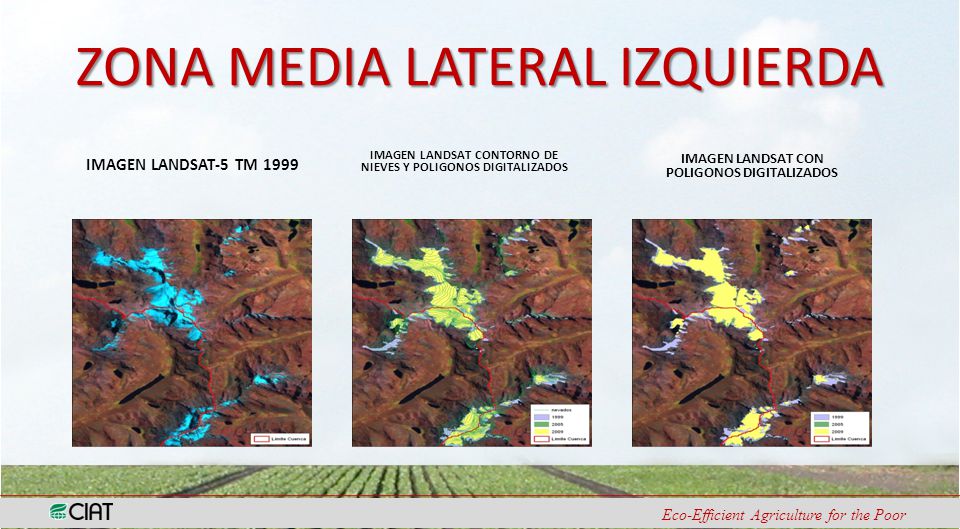

18 ZONA MEDIA LATERAL IZQUIERDA
IMAGEN LANDSAT-5 TM 1999 IMAGEN LANDSAT CONTORNO DE NIEVES Y POLIGONOS DIGITALIZADOS IMAGEN LANDSAT CON POLIGONOS DIGITALIZADOS

19 ZONA MEDIA LATERAL DERECHA
IMAGEN LANDSAT-5 TM 1999 IMAGEN LANDSAT CONTORNO DE NIEVES Y POLIGONOS DIGITALIZADOS IMAGEN LANDSAT CON POLIGONOS DIGITALIZADOS

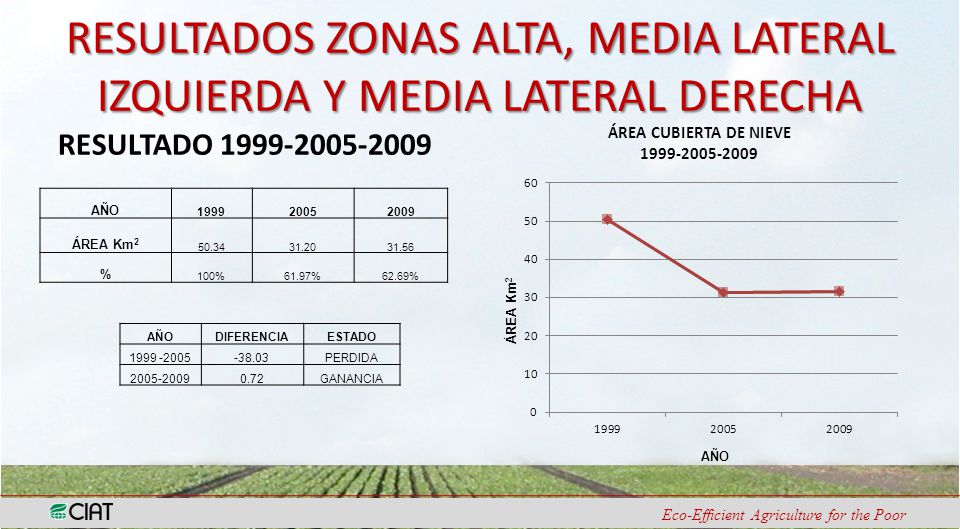

20 RESULTADOS ZONAS ALTA, MEDIA LATERAL IZQUIERDA Y MEDIA LATERAL DERECHA
ÁREA CUBIERTA DE NIEVE AÑO 1999 2005 2009 ÁREA Km2 50.34 31.20 31.56 % 100% 61.97% 62.69% AÑO DIFERENCIA ESTADO -38.03 PERDIDA 0.72 GANANCIA

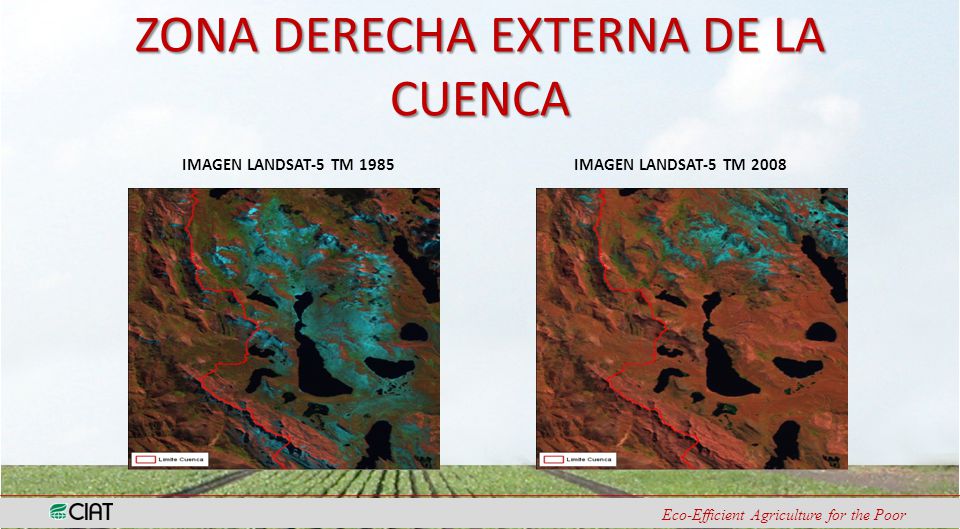

21 ZONA DERECHA EXTERNA DE LA CUENCA
IMAGEN LANDSAT-5 TM 1985 IMAGEN LANDSAT-5 TM 2008

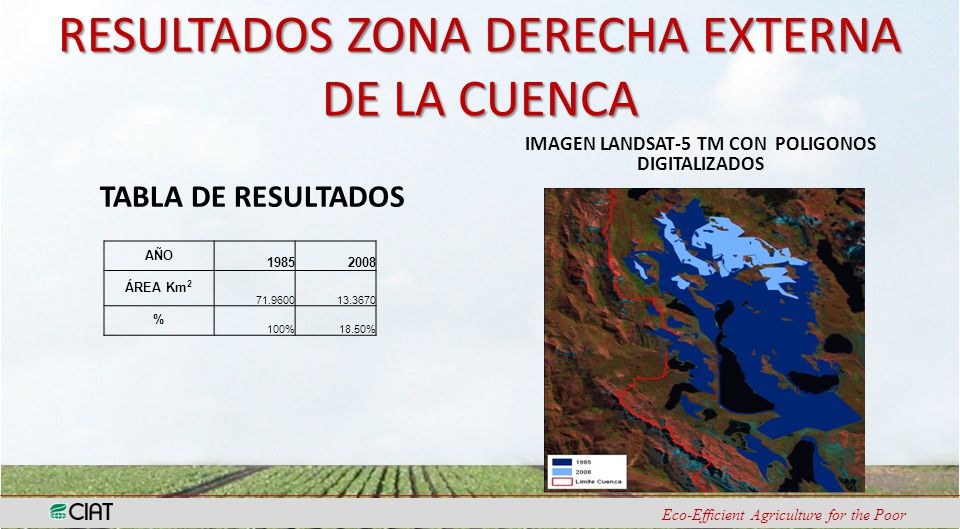

22 RESULTADOS ZONA DERECHA EXTERNA DE LA CUENCA
IMAGEN LANDSAT-5 TM CON POLIGONOS DIGITALIZADOS TABLA DE RESULTADOS AÑO 1985 2008 ÁREA Km2 % 100% 18.50%

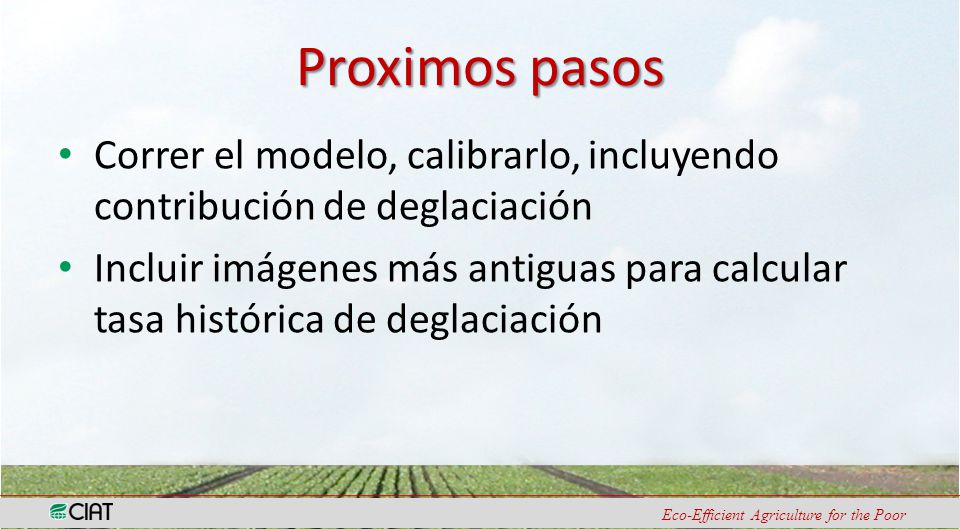

23 Proximos pasos Correr el modelo, calibrarlo, incluyendo contribución de deglaciación Incluir imágenes más antiguas para calcular tasa histórica de deglaciación
