Introducción a Materiales Compuestos en Construcción ¿Qué son los Materiales Compuestos?

Presentación del tema: "Introducción a Materiales Compuestos en Construcción ¿Qué son los Materiales Compuestos?"— Transcripción de la presentación:

1

2 Introducción a Materiales Compuestos en Construcción ¿Qué son los Materiales Compuestos?

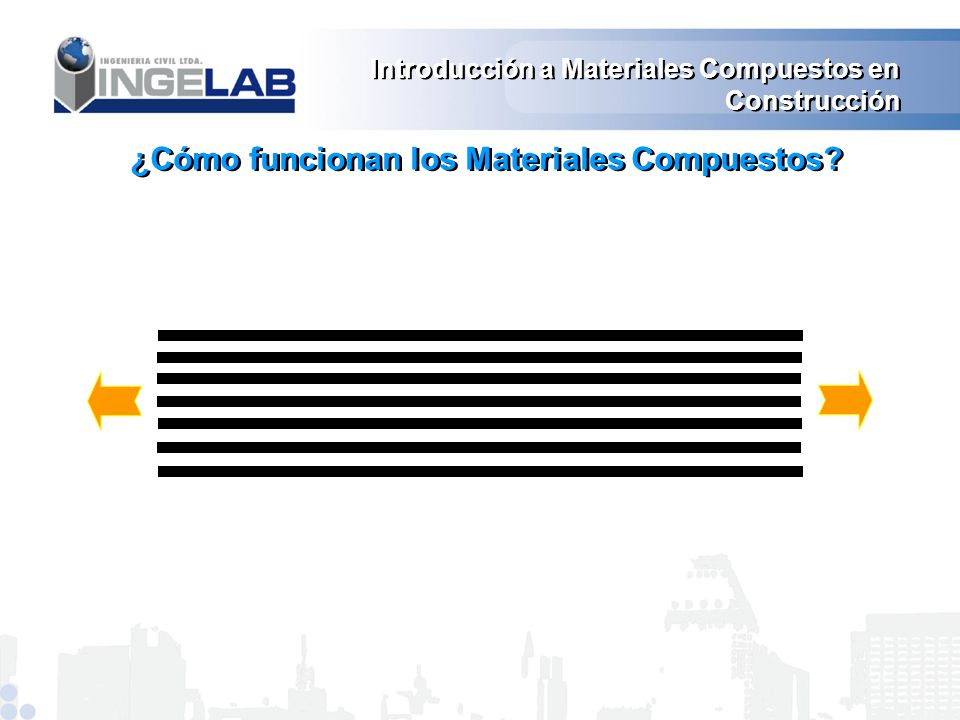

3 ¿Cómo funcionan los Materiales Compuestos? Introducción a Materiales Compuestos en Construcción

4 Materiales Compuestos Avanzados Introducción a Materiales Compuestos en Construcción

5 Características de los Compuestos Muy alta resistencia Ligeros No se corroen/ durables Resistencia a fatiga y fluencia Introducción a Materiales Compuestos en Construcción

6 Aplicaciones de Compuestos en Construcción Encofrados estructurales Estructuras antisísmicas Barras de refuerzo Pilotes y muelles Puentes y tableros de puente Pretensado y postensado de estructuras de concreto Tuberías, túneles, estanques Muros Cierros y pantallas Estructuras de techo Postes de servicios Losas y vigas de estructuras Introducción a Materiales Compuestos en Construcción

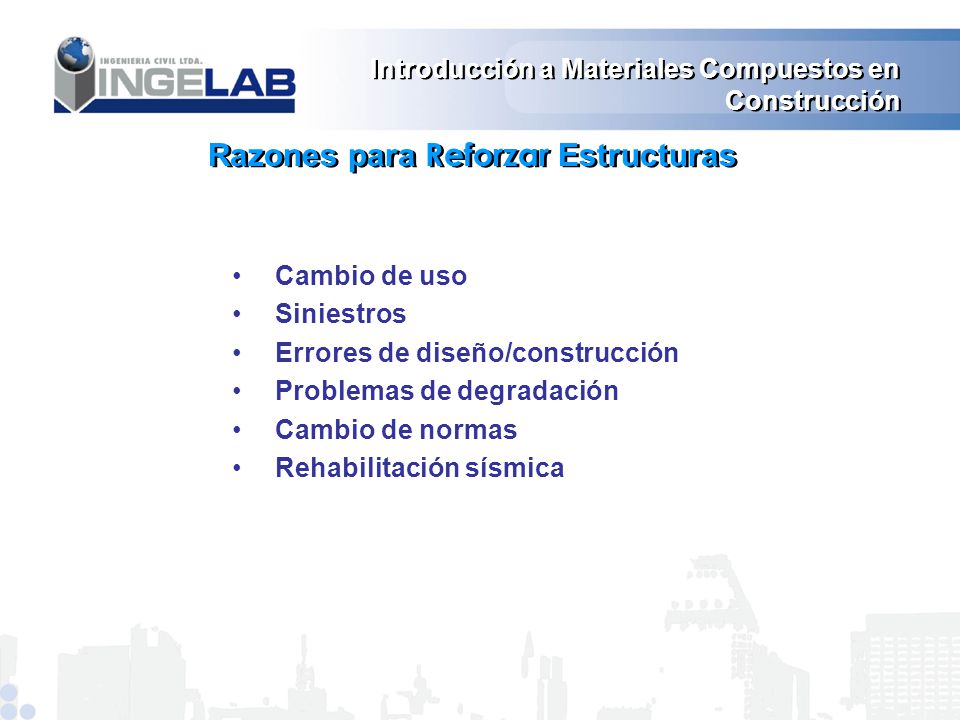

7 Razones para Reforzar Estructuras Cambio de uso Siniestros Errores de diseño/construcción Problemas de degradación Cambio de normas Rehabilitación sísmica Introducción a Materiales Compuestos en Construcción

8 Tendencias en Refuerzos con FRP Introducción a Materiales Compuestos en Construcción

9 Sistema

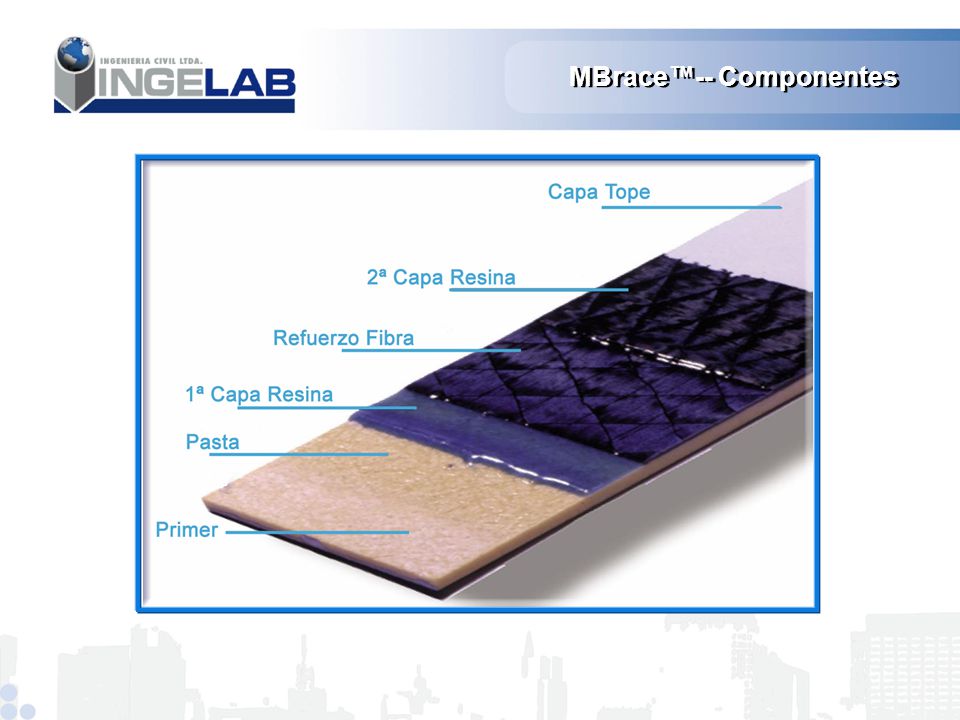

10 MBrace™-- Componentes

11 Propiedades de Diseño de la Fibra 1.7 % Elongación A Rotura 227 GPa Módulo Elástico 3800 MPa Resistencia Garantizada 0.330 mm0.165 mm 300 gr/m 600 gr/m Espesor de Diseño Sistema MBrace

12 Liviano Viga simplemente apoyada Aumento sobrecarga 35 % Plancha Acero Adherida e=12mm w=125mm apernada 110 kg. carga muerta Colocada con elevador 2 semanas Aumento Sección 4  20, 10 cm grout 2.000 kg. carga muerta Encofrado y curado 28 días FRP Lámina 2 capas de Fibra 300 gr/m 3 kg. carga muerta Colocada a mano 48 Horas puesta en servicio Caso páctico Viga 550/300 Luz 8m

13 Proceso de Instalación Refuerzos con placas metálicas Comparaciones

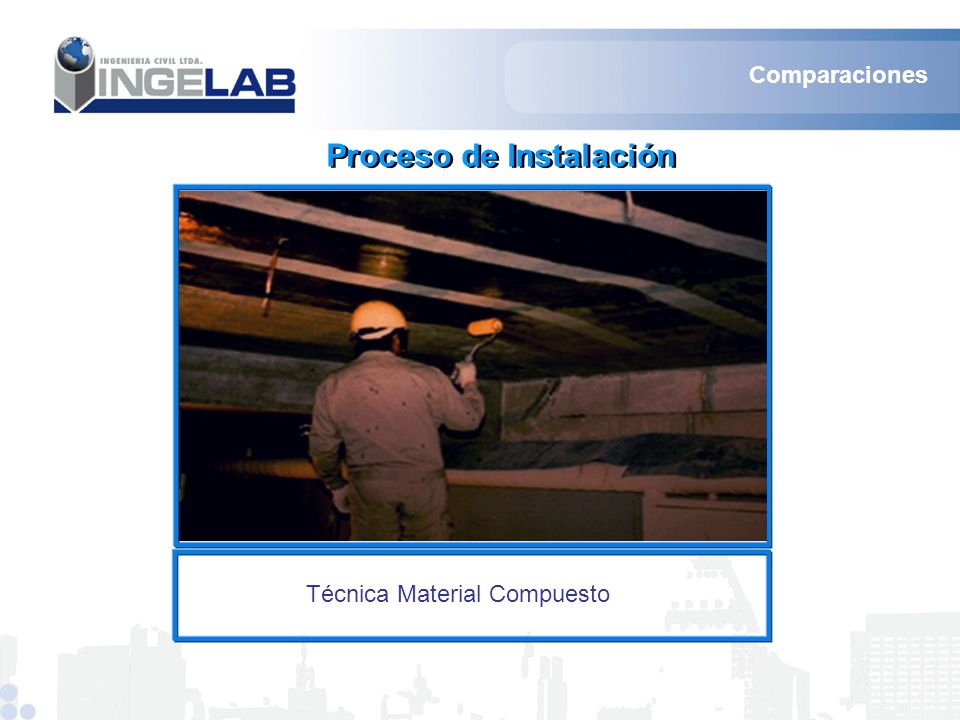

14 Proceso de Instalación Técnica Material Compuesto Comparaciones

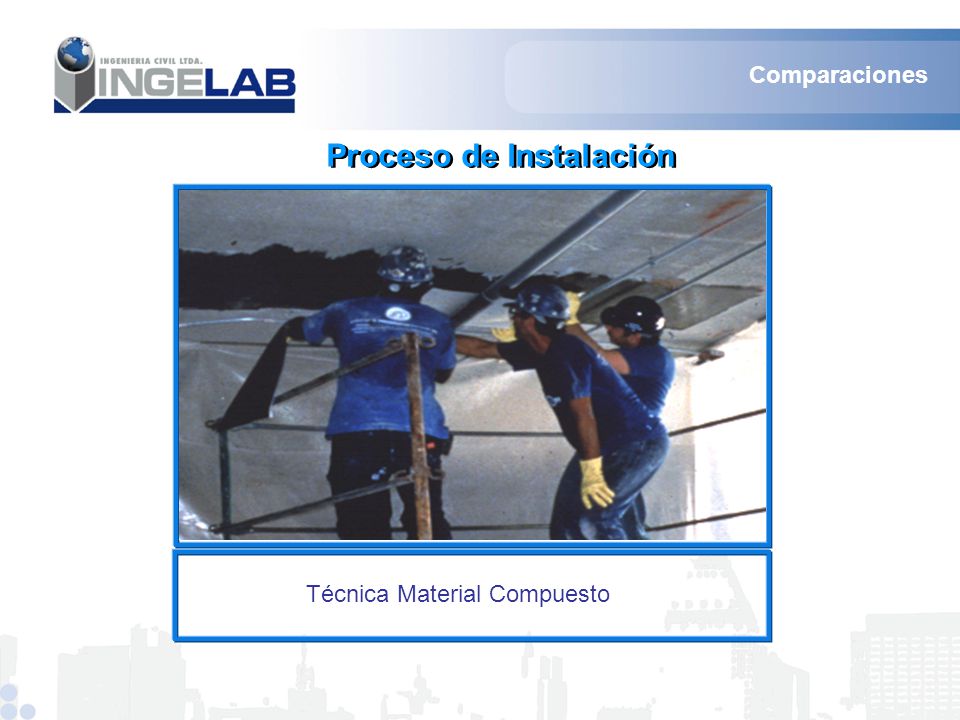

15 Proceso de Instalación Técnica Material Compuesto Comparaciones

16 Facilidad de Instalación Técnica Material Compuesto Comparaciones

17 Fácil de Lograr Apariencia Original Section Enlargement Technique Comparaciones

18 Fácil de Lograr Apariencia Original Section Enlargement Technique Comparaciones

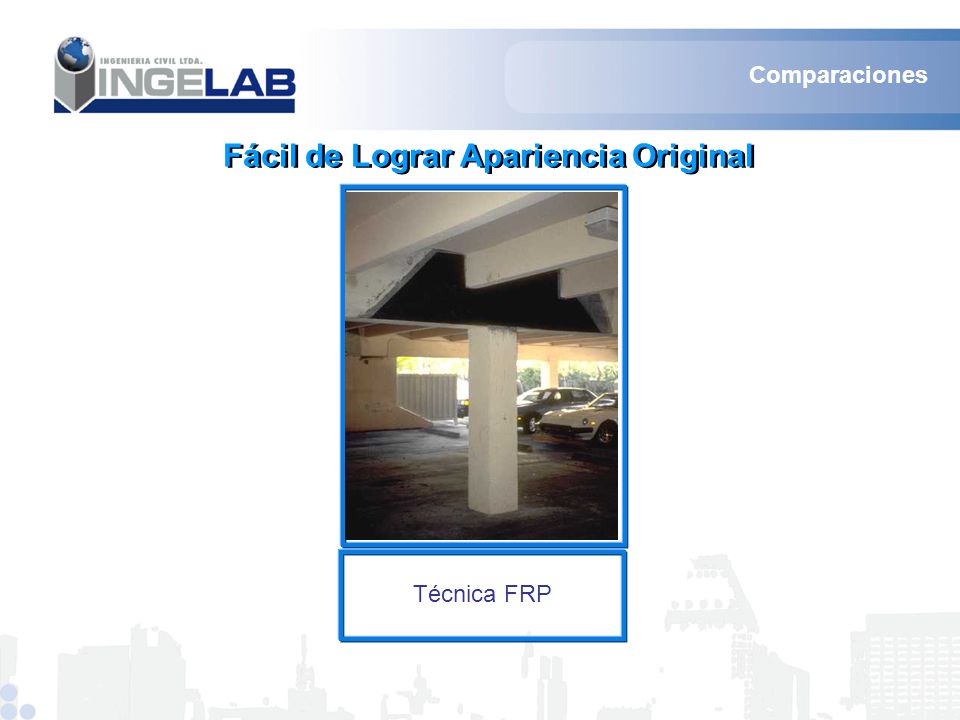

19 Fácil de Lograr Apariencia Original Técnica FRP Comparaciones

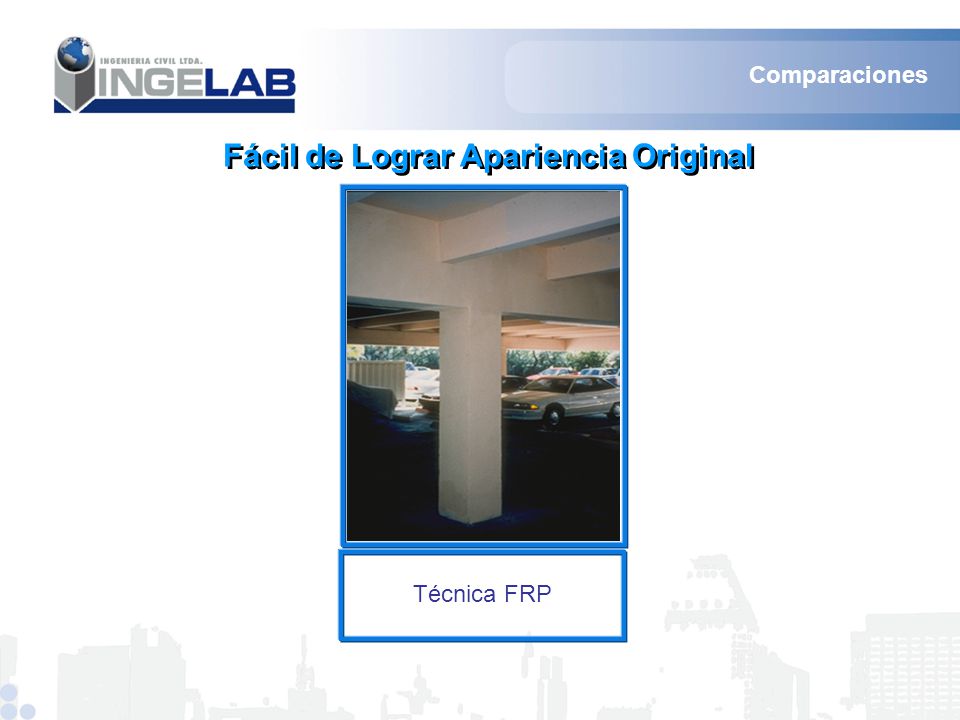

20 Fácil de Lograr Apariencia Original Técnica FRP Comparaciones

21 Ventajas Beneficios Estructurales  Muy alta resistencia y rigidez  Ligero Beneficios del Ciclo de Vida  Resistente a la corrosión  De bajo espesor, no se nota Beneficios Económicos  Bajo costo de instalación  Rápida puesta en servicio Sistema MBrace

22 Refuerzo de Flexión Sistema MBrace  ’  ”      ’  ”  ’  ”  ’  ”  ’  ”  ’  ”

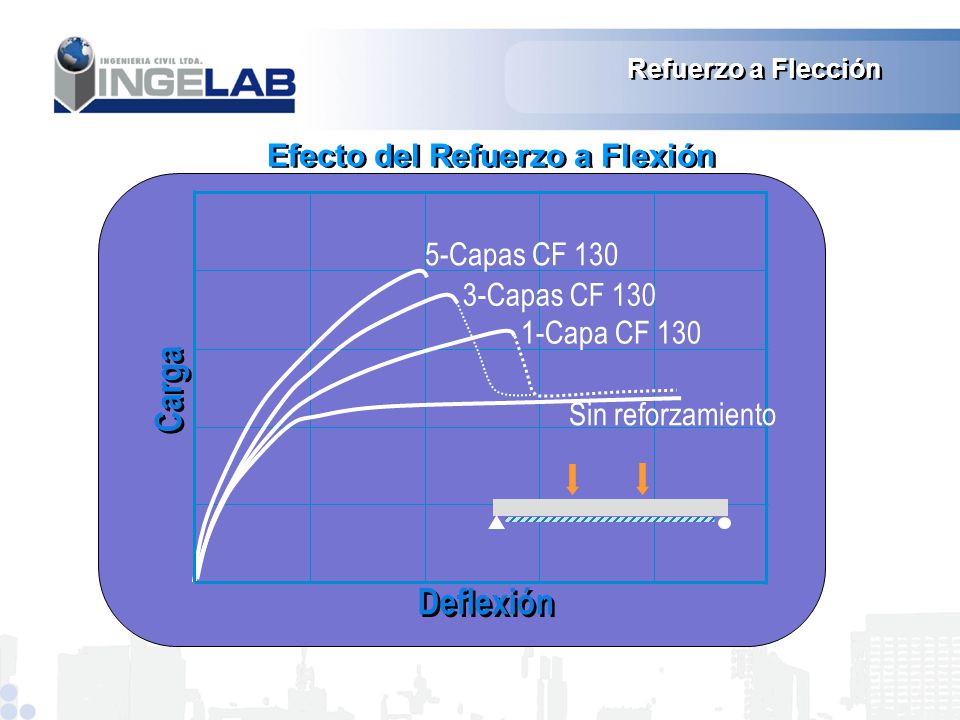

23 Refuerzo a Flección Efecto del Refuerzo a Flexión Sin reforzamiento 1-Capa CF 130 3-Capas CF 130 Deflexión Carga 5-Capas CF 130

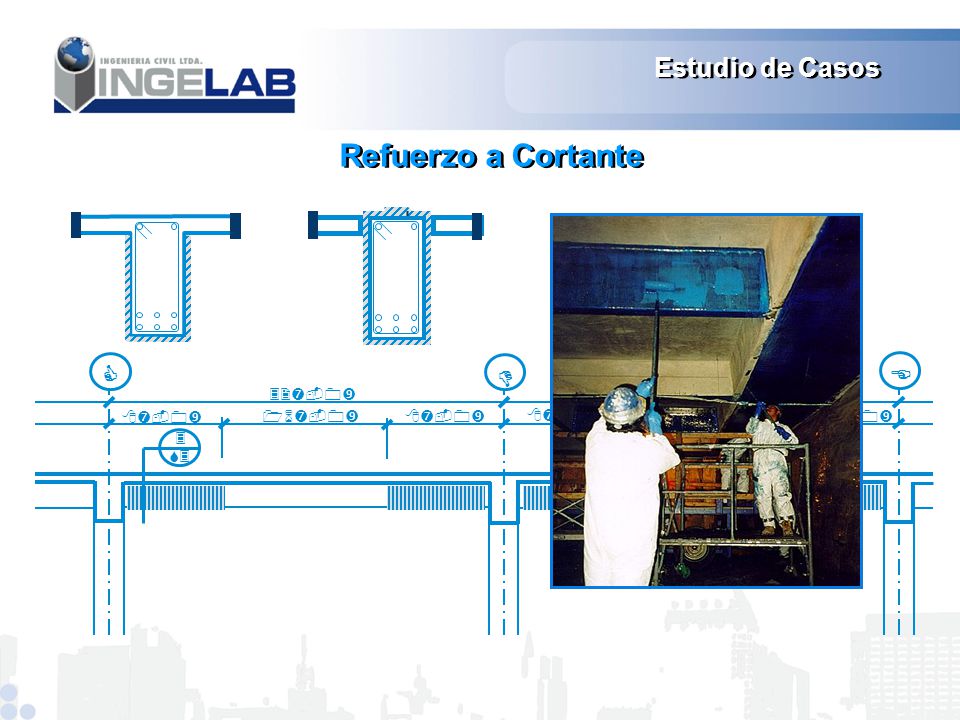

24 Refuerzo a Cortante Estudio de Casos  ’  ”      ’  ”  ’  ”  ’  ”  ’  ”  ’  ”

25 Refuerzo a Cortante Efecto del Refuerzo a Cortante Sin reforzar 1-Capa Envuelta “U” 2-Capas Envuelta“U” Deflexión Carga

26 Refuerzo a Cortante Extremos Agrietados de Doble T

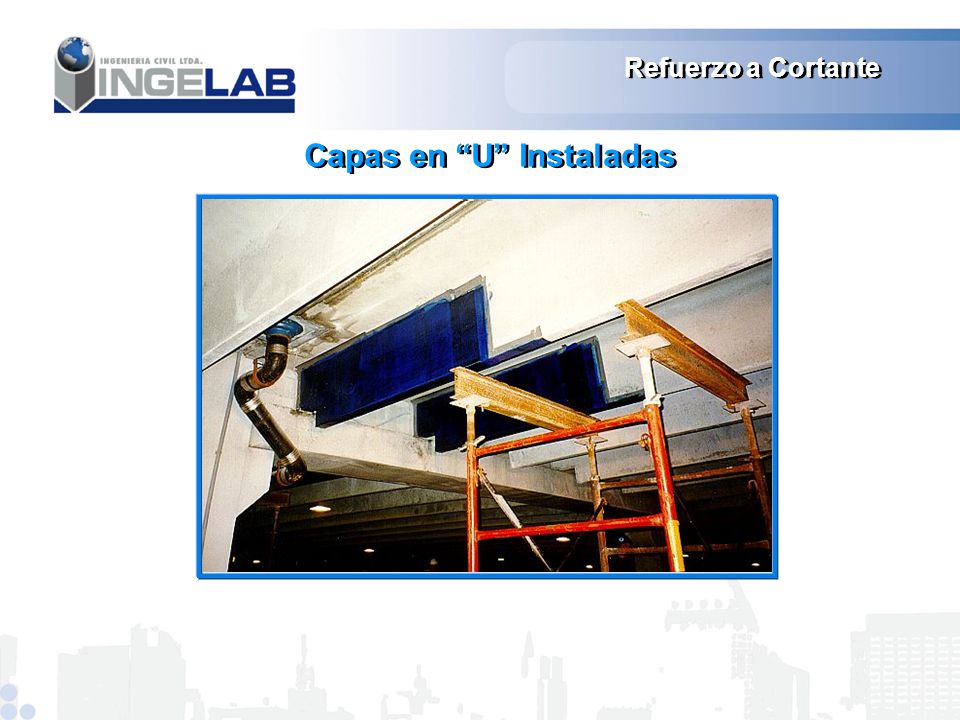

27 Refuerzo a Cortante Capas en “U” Instaladas

28 Refuerzo a Cortante Estacionamiento Centro Comercial

29 Refuerzo a Confinamiento

30 Confinamiento

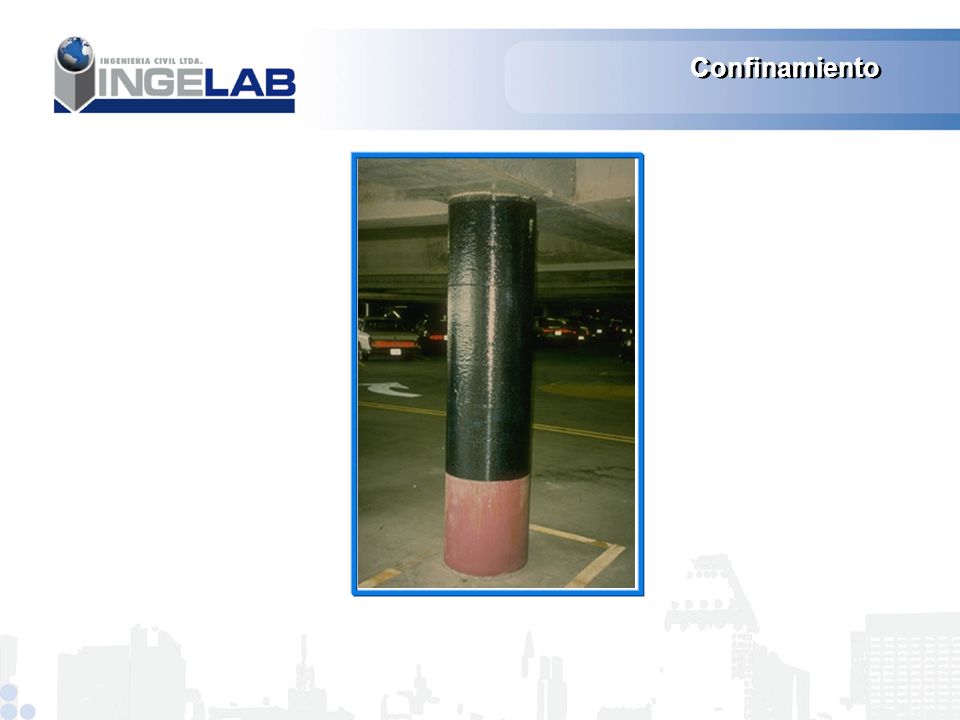

31

32 Resistencia Aparente del Concreto Deformación Sin Confinar FRP Confinada Esfuerzo

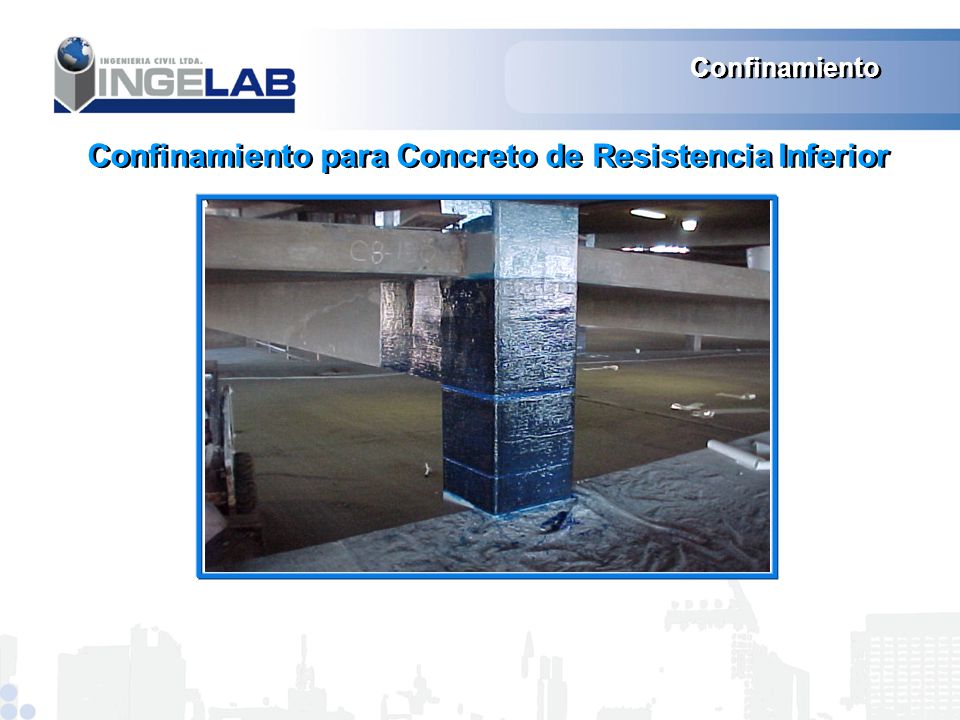

33 Confinamiento Confinamiento para Concreto de Resistencia Inferior

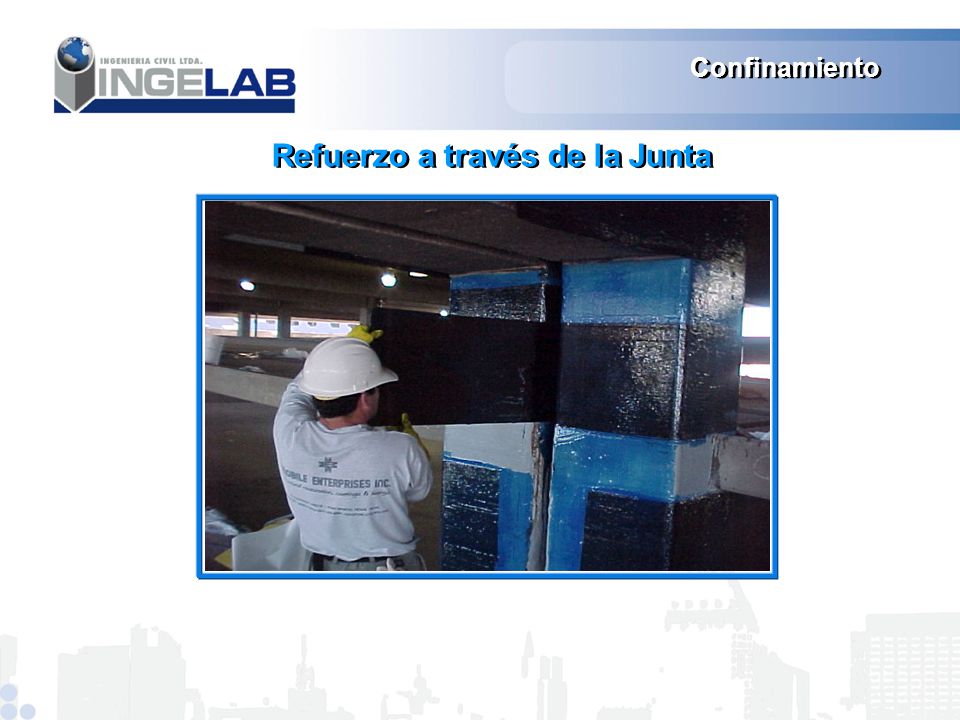

34 Confinamiento Refuerzo a través de la Junta

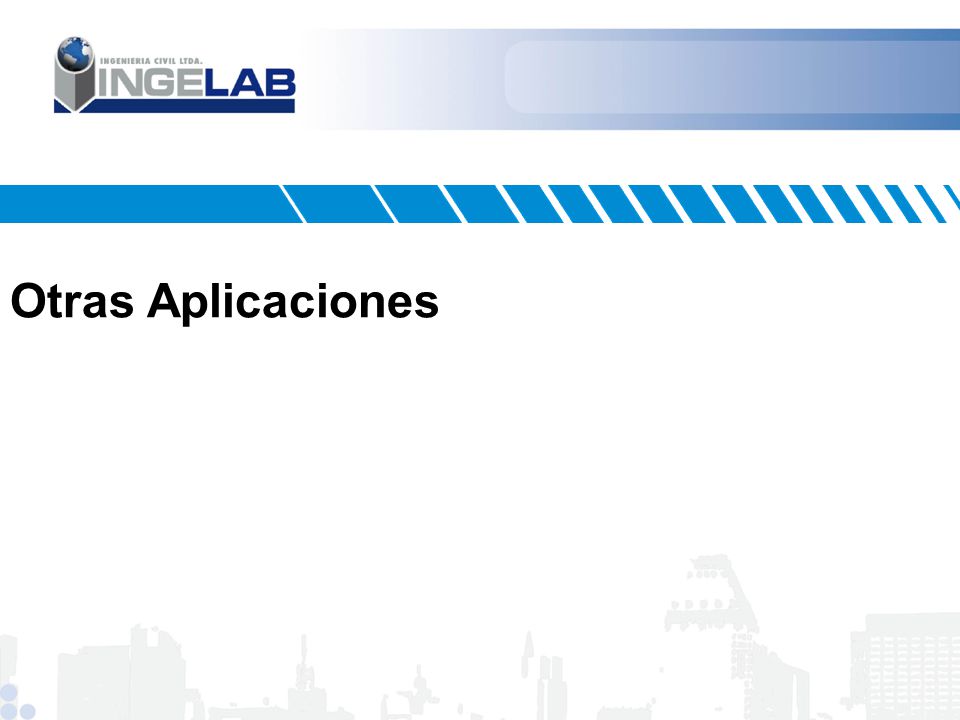

35 Otras Aplicaciones

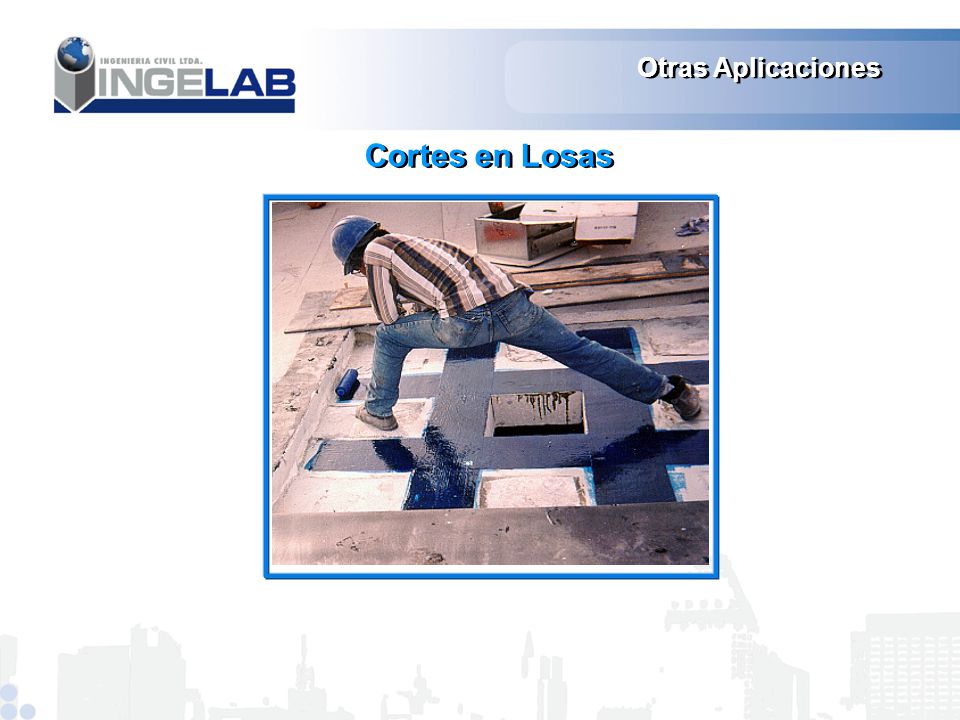

36 Cortes en Losas

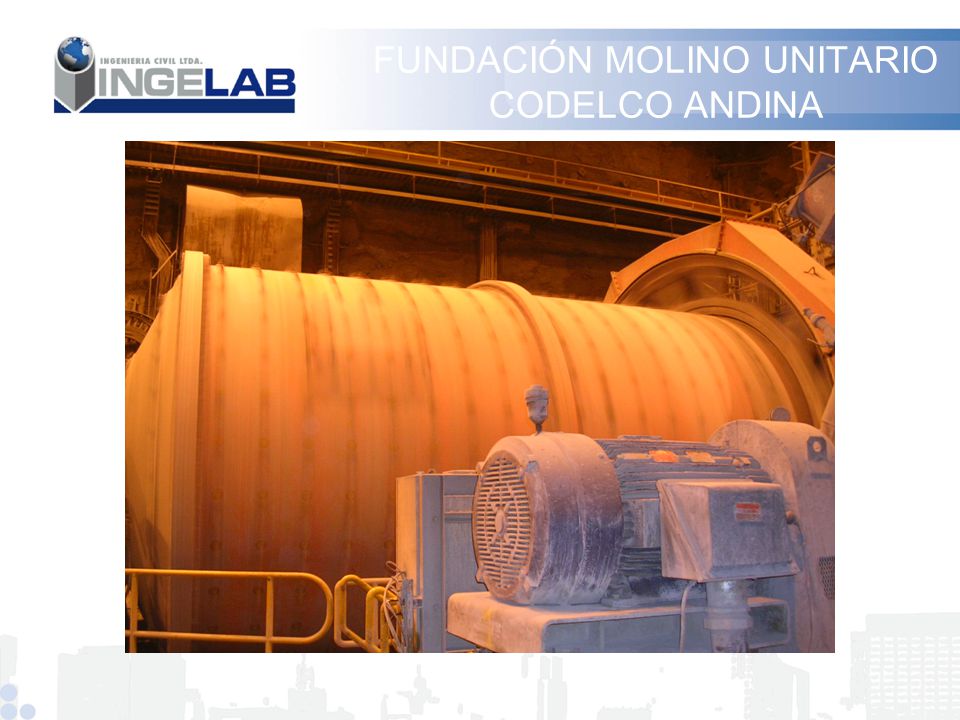

37 FUNDACIÓN MOLINO UNITARIO CODELCO ANDINA

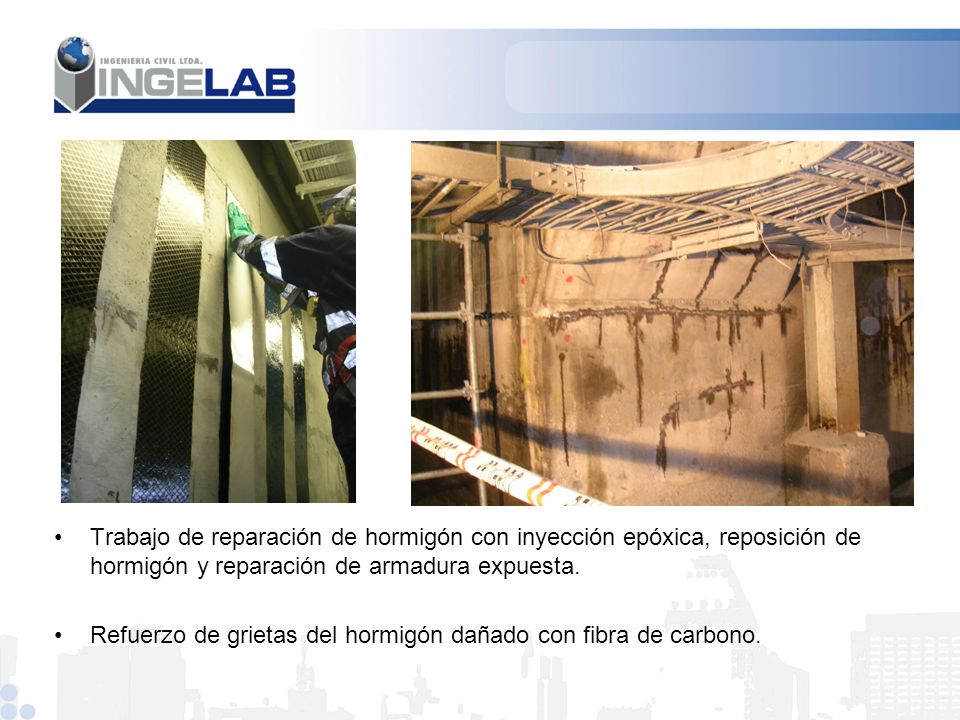

38 Trabajo de reparación de hormigón con inyección epóxica, reposición de hormigón y reparación de armadura expuesta. Refuerzo de grietas del hormigón dañado con fibra de carbono.

39 FUNDACIONES MOLINO SAG CODELCO DIVISIÓN ANDINA

40 Trabajo de reparación y soldadura de hormigón con inyección epóxica, sistema SCB. Refuerzo estructural con fibra de carbono de alta resistencia para mejor consolidación de la estructura y distribución de cargas.

41 FUNDACIÓN EQUIPO VENTILADOR 444 VE-8 EQUIPO TERMINADO

42 Trabajo realizado para reparar grietas, fisuras y segregaciones que aumentaron considerablemente el nivel de vibraciones en el equipo. Se instalaron refuerzos verticales de fibra de carbono para aumentar la resistencia de la estructura.

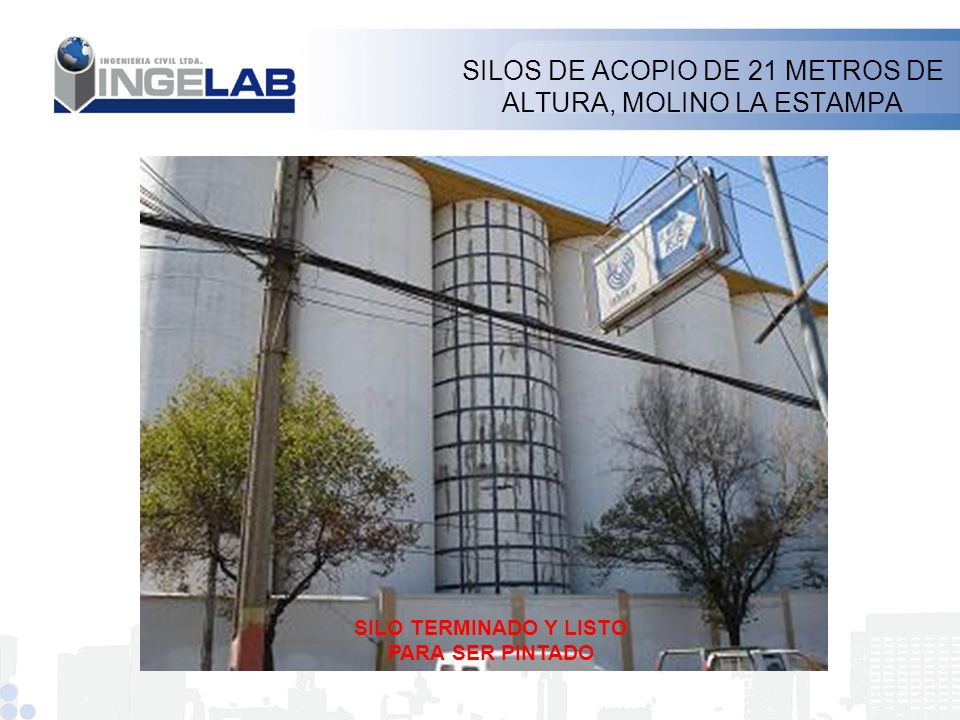

43 SILOS DE ACOPIO DE 21 METROS DE ALTURA, MOLINO LA ESTAMPA SILO TERMINADO Y LISTO PARA SER PINTADO

44 TRABAJO DE REPARACIÓN DE FISURAS CON INYECCIÓN EPÓXICA, REEMPLAZO DE HORMIGÓN DETERIORADO POR MORTERO ESTRUCTURAL Y REFUERZO EXTERIOR CON FIBRA DE CARBONO.

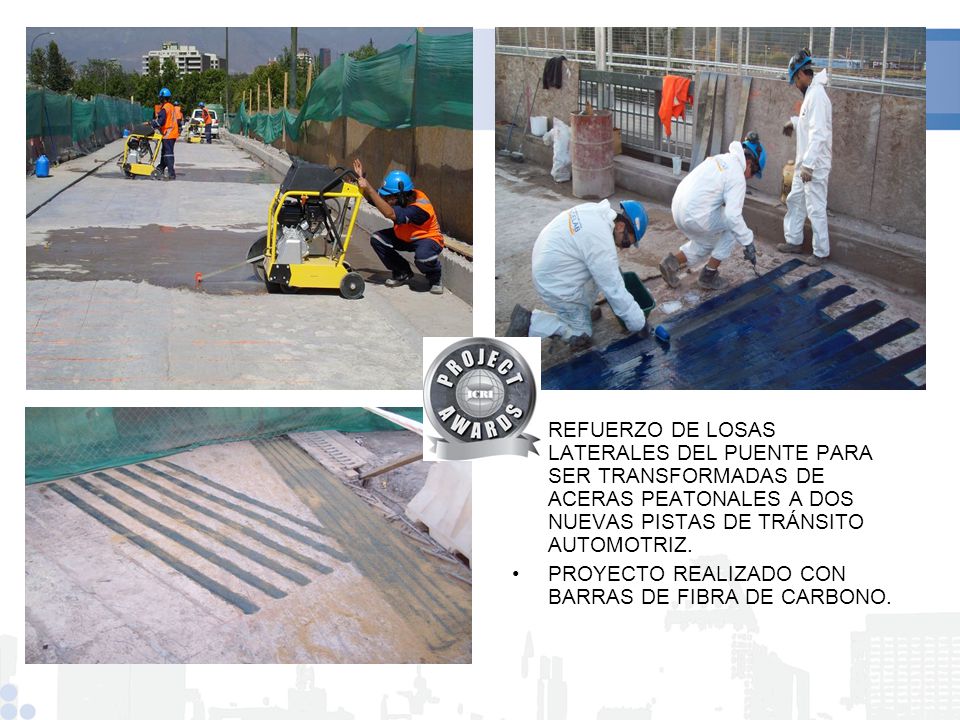

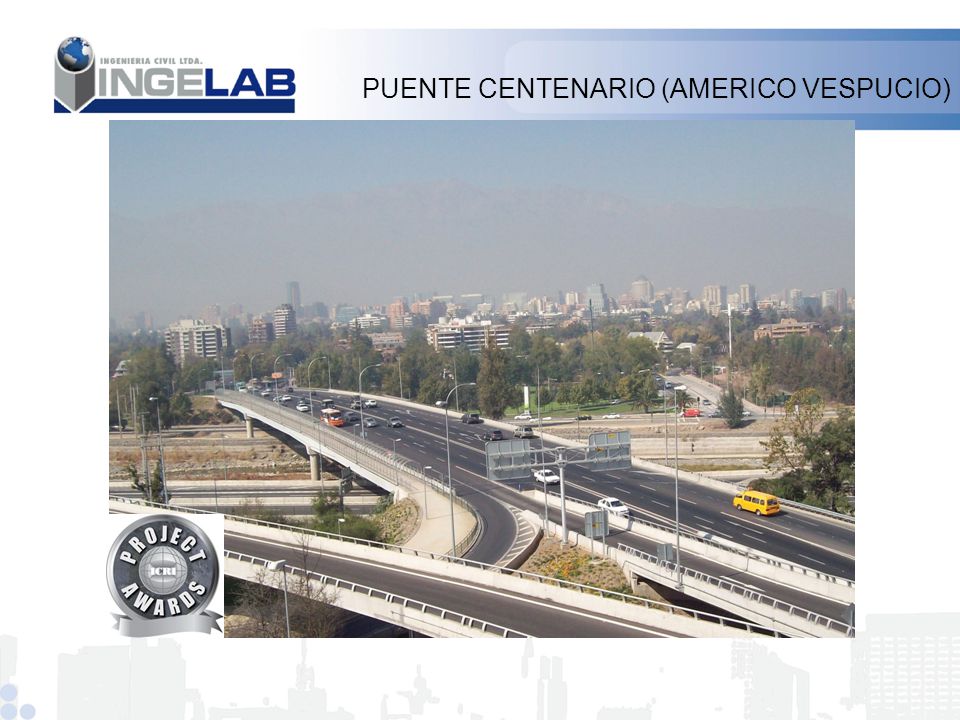

45 PUENTE CENTENARIO (AMERICO VESPUCIO)

46 REFUERZO DE LOSAS LATERALES DEL PUENTE PARA SER TRANSFORMADAS DE ACERAS PEATONALES A DOS NUEVAS PISTAS DE TRÁNSITO AUTOMOTRIZ. PROYECTO REALIZADO CON BARRAS DE FIBRA DE CARBONO.

47 COLISEO CENTRAL DEL ESTADIO NACIONAL

48 TRABAJO DE REFUERZO CON FIBRA DE CARBONO DE LOS 124 MARCOS ESTRUCTURALES DEL COLISEO CENTRAL DEL ESTADIO NACIONAL. INYECCIÓN EPÓXICA ESTRUCTURAL Y REPARACIÓN DE HORMIGÓN Y ARMADURA A LA VISTA

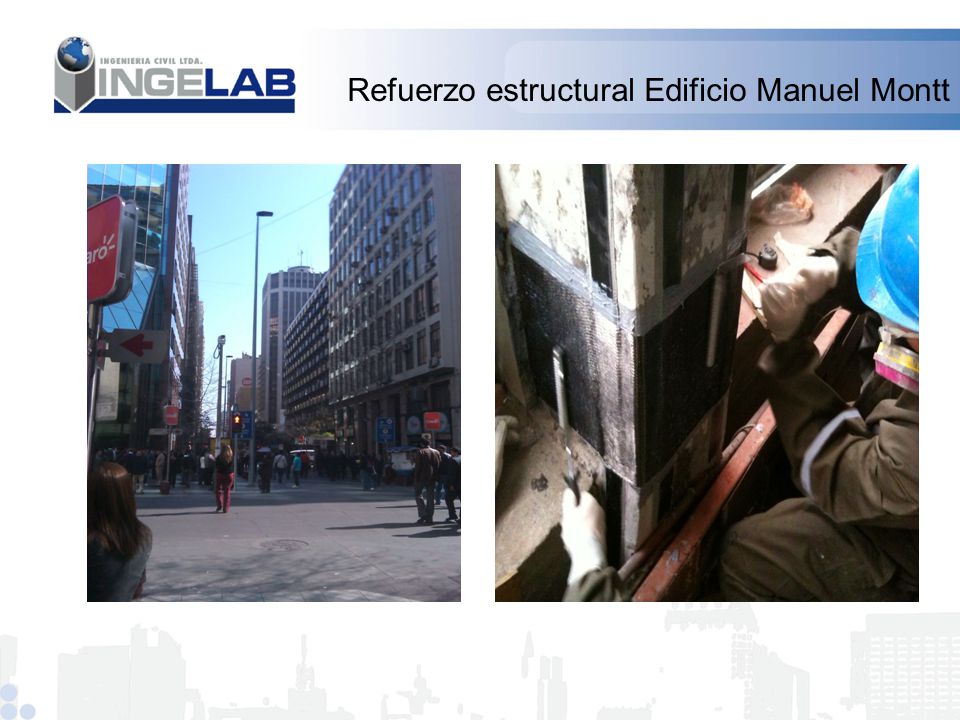

49 Refuerzo estructural Edificio Manuel Montt

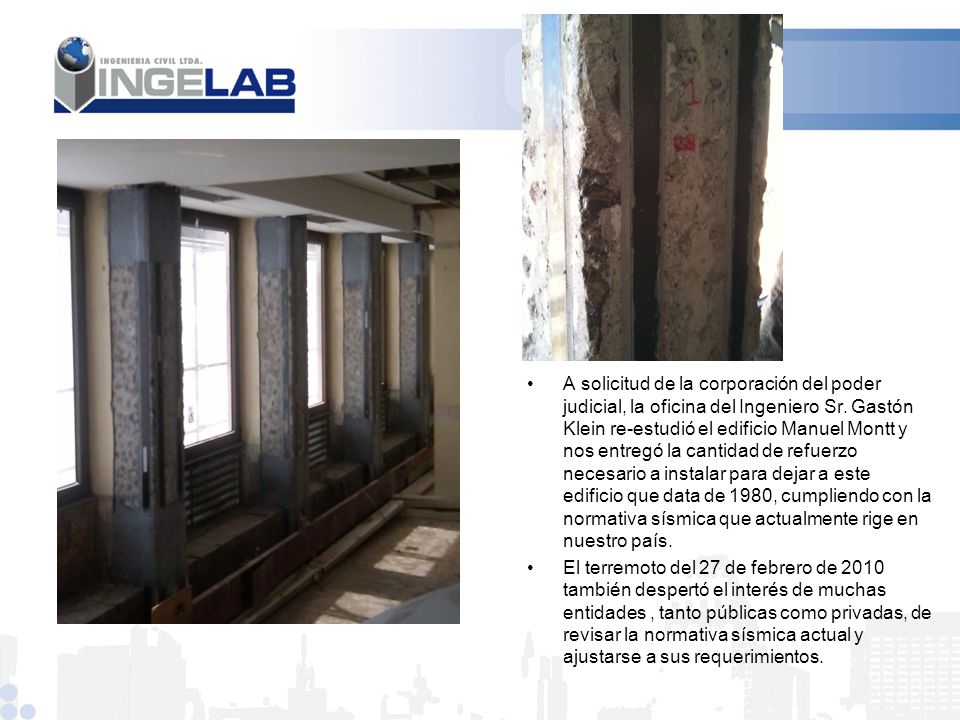

50 A solicitud de la corporación del poder judicial, la oficina del Ingeniero Sr. Gastón Klein re-estudió el edificio Manuel Montt y nos entregó la cantidad de refuerzo necesario a instalar para dejar a este edificio que data de 1980, cumpliendo con la normativa sísmica que actualmente rige en nuestro país. El terremoto del 27 de febrero de 2010 también despertó el interés de muchas entidades, tanto públicas como privadas, de revisar la normativa sísmica actual y ajustarse a sus requerimientos.

51 MarquesinaMarquesina Estadio Nacional

52 Más que tan sólo materiales… Más que tan sólo materiales… Soporte del Producto

53 Investigación y Desarrollo de Soluciones

54 Soporte del Producto Entrenamiento del Personal

55 Soporte del Producto Control de Calidad y Pruebas en el Proyecto Prueba de sonido 2 in 2 máxima área vacía 10% de la superficie total

56 www.ingelab.com
