1 1.- LEY DE OHM Z I E E = Z I

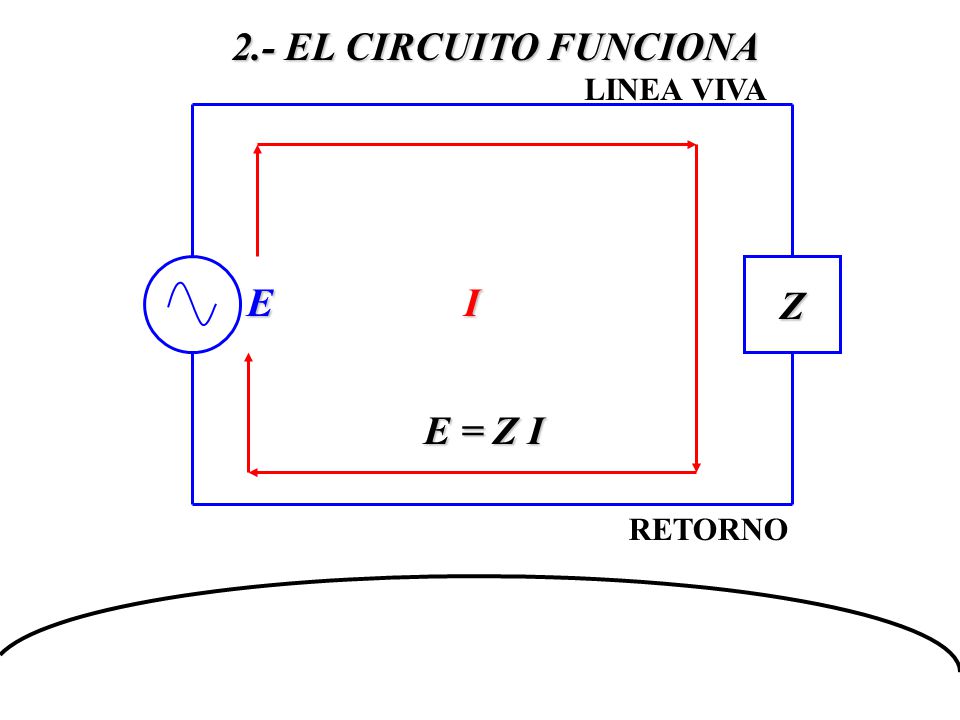

2 2.- EL CIRCUITO FUNCIONA I Z E E = Z I LINEA VIVA RETORNO

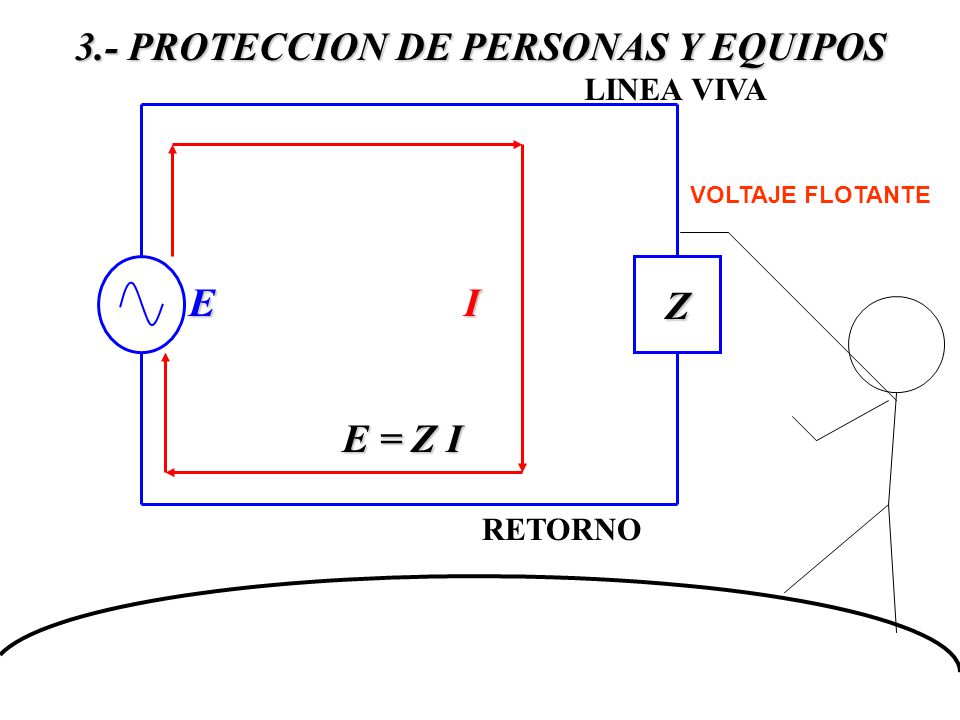

3 3.- PROTECCION DE PERSONAS Y EQUIPOS I Z E E = Z I LINEA VIVA RETORNO VOLTAJE FLOTANTE

4 4.- REFERENCIA A TIERRA I Z E E = Z I LINEA VIVA RETORNO I = 0

5 5.- PROTECCION DE PERSONAS Y EQUIPOS I Z E E = Z I LINEA VIVA RETORNO I = 0 120 V MAXIMO

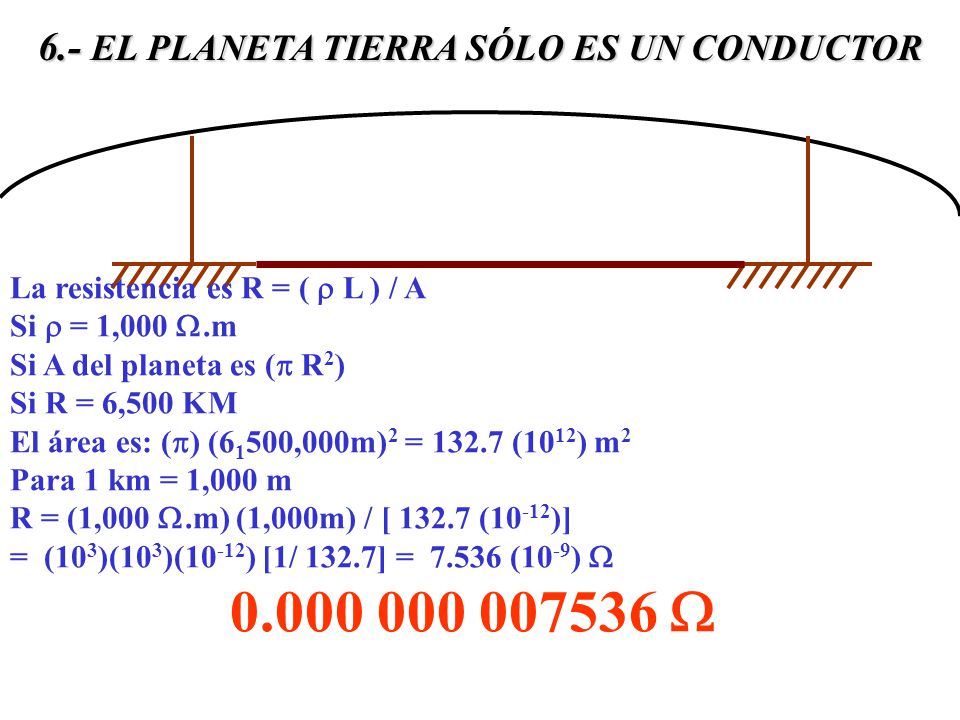

6 6.- EL PLANETA TIERRA SÓLO ES UN CONDUCTOR La resistencia es R = (  L ) / A Si  = 1,000 .m Si A del planeta es (  R 2 ) Si R = 6,500 KM El área es: (  ) (6 1 500,000m) 2 = 132.7 (10 12 ) m 2 Para 1 km = 1,000 m R = (1,000 .m) (1,000m) / [ 132.7 (10 -12 )] = (10 3 )(10 3 )(10 -12 ) [1/ 132.7] = 7.536 (10 -9 )  0.000 000 007536 

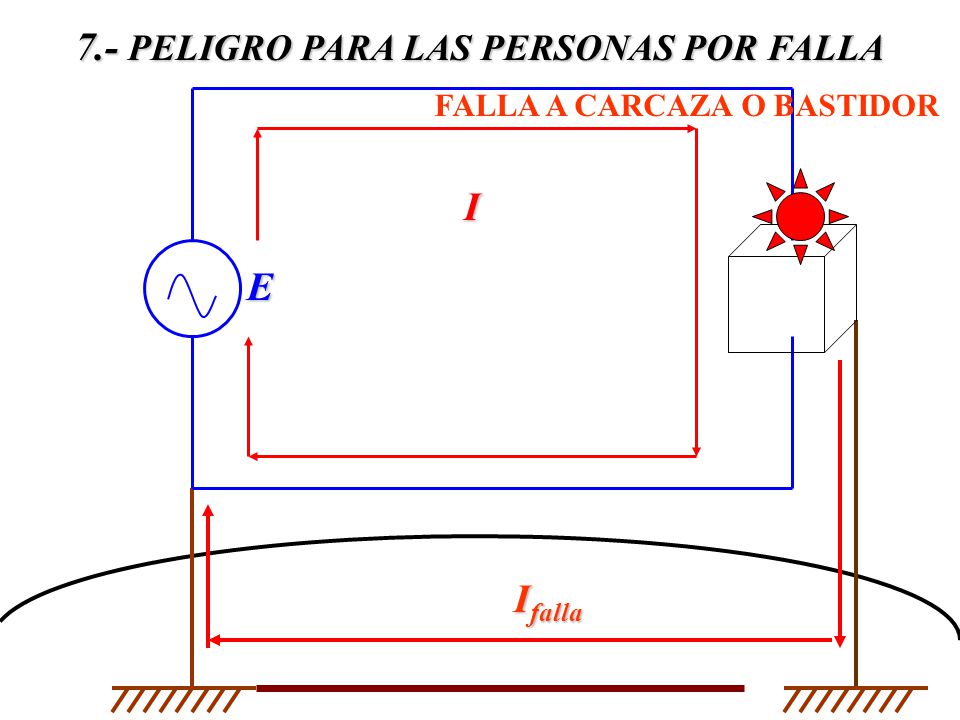

7 7.- PELIGRO PARA LAS PERSONAS POR FALLA I E FALLA A CARCAZA O BASTIDOR I falla

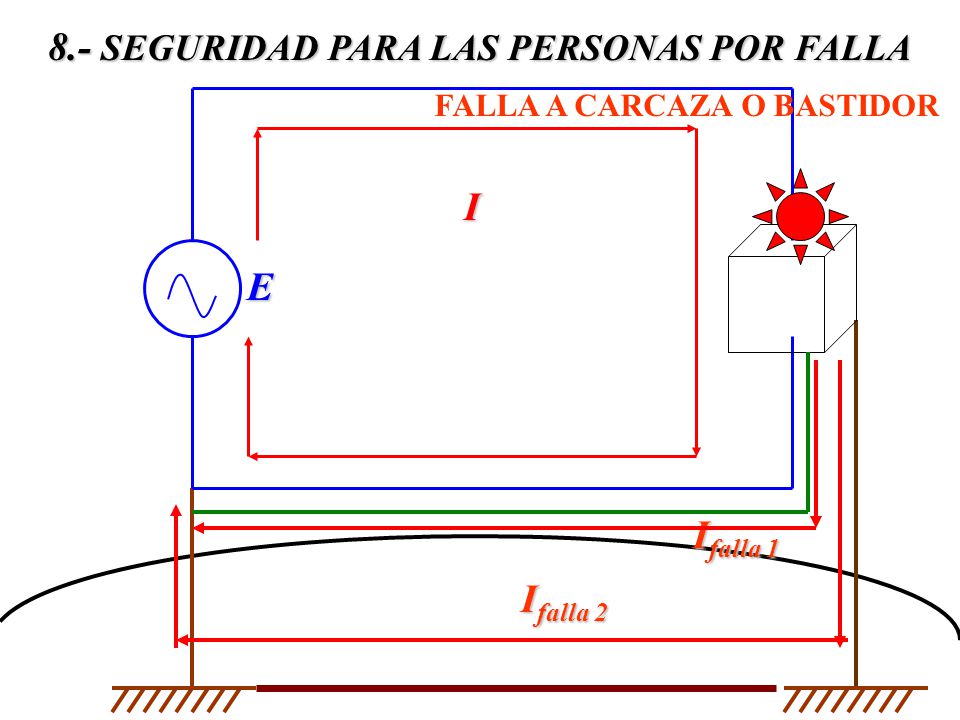

8 8.- SEGURIDAD PARA LAS PERSONAS POR FALLA I E FALLA A CARCAZA O BASTIDOR I falla 2 I falla 1

9 9.- VALOR DE LA RESISTENCIA A TIERRA 15 A # 14 AWG R electrodo R terreno FALLA 120 V I falla (120 V)/ (15 A) = R conductores + R terreno + R electrodo = 8  R conductores

10 10.- VALOR DE LA RESISTENCIA A TIERRA 15 A # 14 AWG R electrodo R terreno FALLA 120 V I falla (120 V)/ (15 A) = R conductores + R terreno + R electrodo = 8  R conductores
