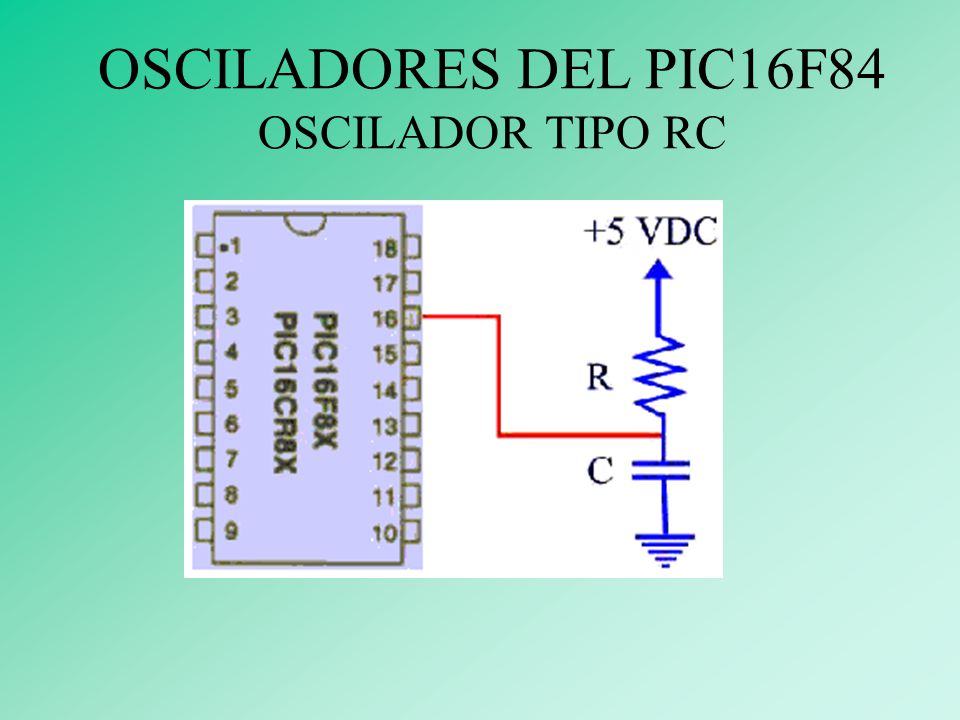

OSCILADORES DEL PIC16F84 OSCILADOR TIPO RC
2
OSCILADOR TIPO RC FORMADO POR UNA RED RESISTOR-CAPACITOR
FRECUENCIAS MENORES A 5.5 MHz OSCILADOR MAS ECONOMICO ESTABILIDAD MEDIOCRE EN LA FRECUENCIA GENERADA LA FRECUENCIA DEPENDE DE LA ALIMENTACION
3

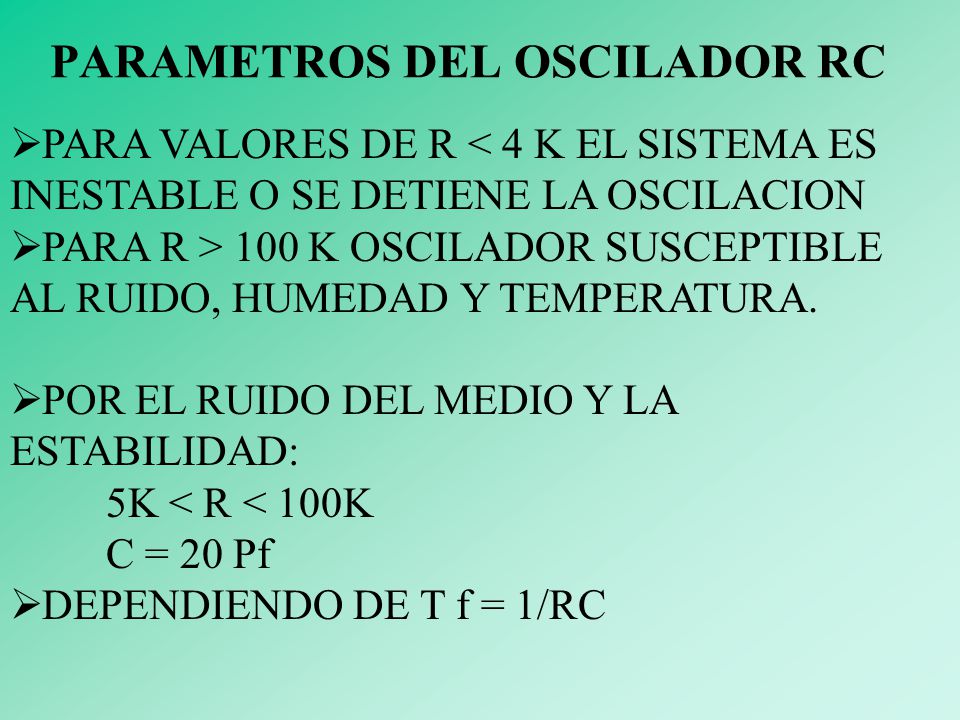

PARAMETROS DEL OSCILADOR RC
PARA VALORES DE R < 4 K EL SISTEMA ES INESTABLE O SE DETIENE LA OSCILACION PARA R > 100 K OSCILADOR SUSCEPTIBLE AL RUIDO, HUMEDAD Y TEMPERATURA. POR EL RUIDO DEL MEDIO Y LA ESTABILIDAD: 5K < R < 100K C = 20 Pf DEPENDIENDO DE T f = 1/RC
4
COMPORTAMIENTO DE LA RED vs VOLTAJE
frecuencia máxima de 700 Khz basado en un condensador de 300 pF. Valores de frecuencia para un condensador de 100 pF
5
COMPORTAMIENTO DE LA RED vs VOLTAJE
Resultados obtenidos para un oscilador RC que usa un condensador de 20 pF.
