1 EDIFICIO ARREND 6TO NIVEL
ARQUITECTURA Y TECNOLOGIA 7 AVE 7-07 Z.9 EDIFICIO ARREND 6TO NIVEL TEL. (502) (502)

2 Breve descripción Grupo Artec S.A. es una empresa dedicada al diseño, desarrollo y construcción en general. Cuenta con especialización en la planificación, venta e instalación de sistemas para almacenamiento y transferencia de combustibles, tanto para gasolineras así como para despachos de autoconsumo utilizando tecnología de punta, trabajando bajo normas internacionales y la seguridad industrial necesaria.

3 Que hacemos? Arquitectura, diseño, planificación y construcción.
Estaciones de Servicio Asesoria para el desarrollo del proyecto. Tramites de licencia de instalación y Operacion con el MEM. Estudios de impacto ambiental Desarrollo de planos y presentaciones 3D. Venta de equipo y accesorios Instalación de Sistemas de combustible. Instalacion de Tuberias (plastico y HG) Instalación de sistemas eléctricos. Sistemas de Autoservicio e inventarios. Sistemas de Tele medición. Calibración volumetrica de tanques y bombas de despacho. Pruebas de funcionalidad de tanques y tuberías. Mantenimiento preventivo y correctivo Tiendas de Conveniencia Diseño de mobiliario y presentaciones 3D. Suministro e instalación de mobiliarios.

4 Arquitectura, diseño, planificación y construcción
Situacion actual y nuevo diseño Ejecucion de Proyecto Presentacion Y foto real Ingreso Vehicular Residenciales Vizcaya Carretera al Salvador Km. 16.5

5 Realice sus ideas Asesoria para el desarrollo del proyecto
Plano actual Propuesta diseño Presentacion 3D Proyecto de remodelacion Shell Pajapita, Sn. Marcos, Guatemala

6 Sistemas de Combustible
Esquema Sistema de Combustible Marquesinas Valvulas venteo No.01 Contenedor Derrames isla despacho No 12 Plano actual Tuberia flexible Bomba sumergible y contenedor No 11 Manholes No.07 y 08 Level Monitor Llenado No. 2 Tuberia flexible venteo Venteos

7 Instalaciones Sobre Tanque
Tuberia flexible Producto Pozo Monitoreo No.09 Contenedor sobre tanque Niple Level Monitor (Medicion Combustible) Llenado Spill Containe No.05r Evertite No.06 Tanque Enchaquetado Fibra Vidrio Niple Venteo Tuberia flexible venteo Salida combustible Bomba Sumergible No10 Instalacion a tubos de venteo Tuberia combustible flexible

8 Instalaciones Dentro de Tanque
Spill container No.05 Bomba Sumergible No.10 Probeta de Telemedicion Drop Tube Valvula de Flote 4 Bomba Sumergible Probeta de Telemedicion Drop Tube No.03

9 Instalaciones en Islas de Despacho
Contenedor de derrame No.12 Dona Plastica entrada tuberia Tuberia Flexible Plastica Valvula de emergencia Tee plastica electrosoldada Riser Plastico Codo a 90 Plastico Electrosoldado Drop Tube

10 Instalaciones en Gasolineras
Estacion Piman, Puerto Barrios Instalacion Sobre tanques Salida de Venteos Venteos Entrada a Sumps Sump de despacho

11 Remodelacion de Instalaciones en Gasolineras
Shell Sto. Domingo, Carcha Alta Verapaz Demolicion de Pista Instalacion en Areas de despacho Salida de tanques Salidas de combustible

12 Insumos para Estaciones de Servicio
1 2 EMCO Pressure Vacuum Vent 2” EMCO Upward “V” Vent 2” 1 CODIGO: A CODIGO: A EMCO Float Valve Extractor 4”X4”X2”X2” EMCO Float Valve Extractor 4”X4”X2” 2 CODIGO: A CODIGO: A

13 Insumos para Estaciones de Servicio EMCO Spill Containment Manhole
6 6 6 5 4 3 EMCO Drop Tube 4”x12´ EMCO Ball Float Valve 2” 3 4 CODIGO: A CODIGO: A EMCO Spill Containment Manhole w/ drain 5 gl EMCO Caps y Couplings 6 5 CODIGO: A

14 Insumos para Estaciones de Servicio RED JACKET Submersible Pump
8 7 7 7 7 7 9 9 10 EMCO Manholes 8”, 12”, 18” EMCO Manhole 42” 7 8 CODIGO: A A PVC Pozo Monitoreo RED JACKET Submersible Pump 10 9

15 Insumos para Estaciones de Servicio
13 14 12 11 TIPSA Tank Sump TIPSA Dispenser Sump 11 12 MONELCA Tanques Subterraneos y Aereos Dispensadores 14 13

16 Insumos para Estaciones de Servicio
17 18 16 17 15 EMCO Valvulas de Emergencia Sencillas y Dobles EMCO Pistolas automaticas 15 16 EMCO swivels y breakaways Mangueras 18 17

17 Dispensadores y Bombas
Encore 300 Encore S Advantage

18 Dispensadores y Bombas
Performer Gasboy Atlas Industrial GPI Industrial 110V y 12V

19 Sistema de automatización, Flotas y tele-medición
Autoservicio Cem 44, Spirit, Control Gas Control de flotas Tele- medición de inventarios

20 Soluciones para la Industria
Estaciones Autoconsumo Bomba de despacho Area de carga y descarga combustible Dique contencion de derrames Tanque aereo Gradas inspeccion Caja API Bomba de despacho Gradas inspeccion Tanque aereo Venteo Area de carga y descarga combustible Dique contencion de derrames

21 Estaciones Autoconsumo
Vista Frontal Cubierta bomba despacho Bomba de despacho Bomba de trasiego

22 Estaciones Autoconsumo
Estructura gradas medicion combustible Visor nivel de combustible Dique contencion de derrames Extinguidor Tableros electricos Bomba de trasiego Yee a prueba de explosion

23 Soluciones para la Industria
Fotos Estaciones Autoconsumo Suresa Pollo Campero Tanque 6,000 gls Agregua Chinautla Tanque 4,000 gls Construccion Agregua Puerto Barrios Tanque 4,000 gls Estructura Gradas Construccion Agregua Palin Oeste Tanque 15,000 gls Agregua Planta z.6 Remodelacion Tanque Enterrado

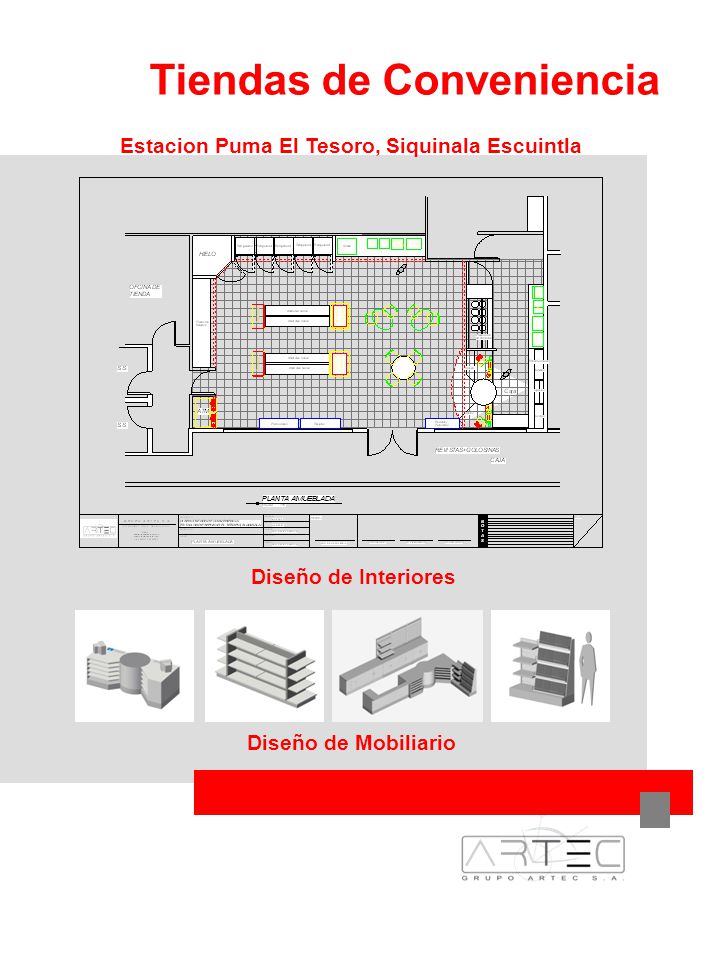

24 Tiendas de Conveniencia
Estacion Puma El Tesoro, Siquinala Escuintla Diseño de Interiores Diseño de Mobiliario

25 Tiendas de Conveniencia
Estacion Puma El Tesoro, Siquinala Escuintla Presentacion 3d Fotografias Finales
