SISTEMAS DE PROCESAMIENTO Y EMPAQUE ASEPTICO

Presentación del tema: "SISTEMAS DE PROCESAMIENTO Y EMPAQUE ASEPTICO"— Transcripción de la presentación:

1 SISTEMAS DE PROCESAMIENTO Y EMPAQUE ASEPTICO
Capítulo 14 SISTEMAS DE PROCESAMIENTO Y EMPAQUE ASEPTICO

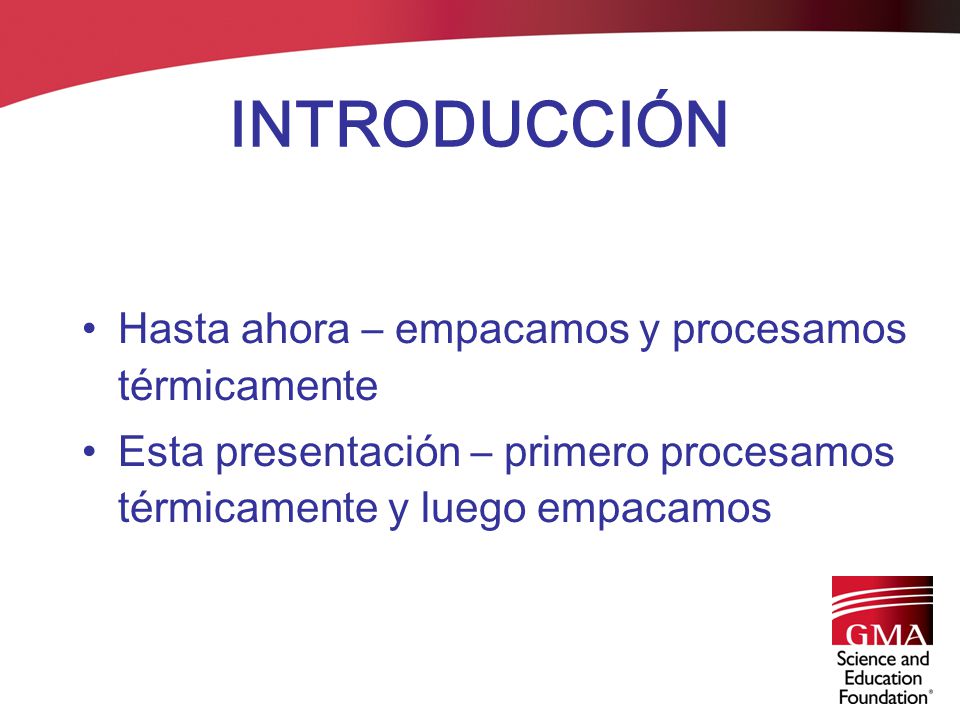

2 INTRODUCCIÓN Hasta ahora – empacamos y procesamos térmicamente
Esta presentación – primero procesamos térmicamente y luego empacamos

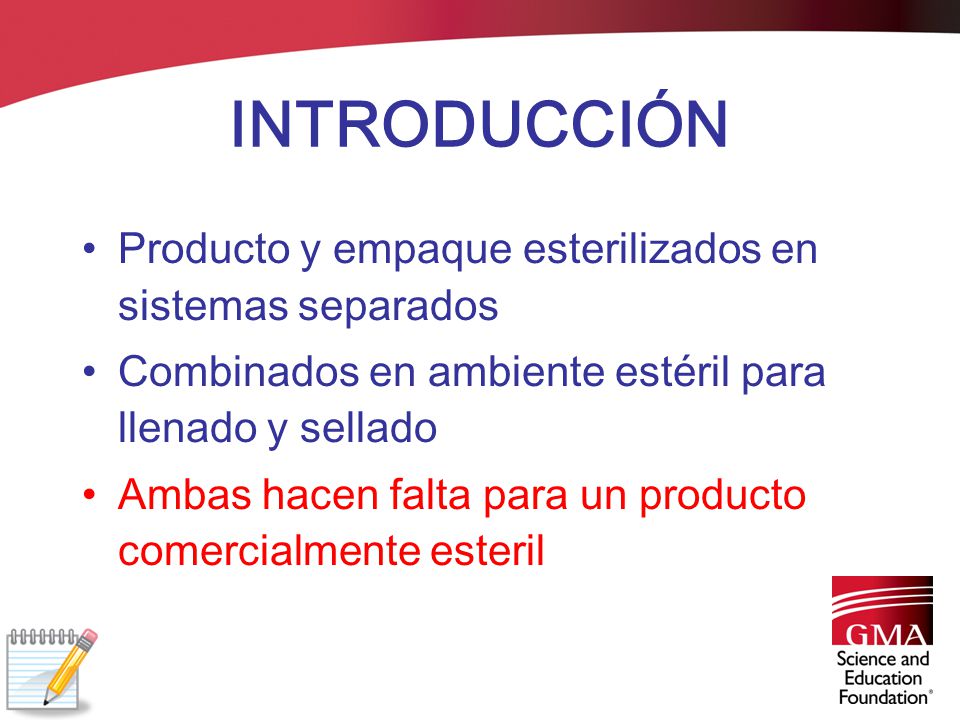

3 INTRODUCCIÓN Producto y empaque esterilizados en sistemas separados
Combinados en ambiente estéril para llenado y sellado Ambas hacen falta para un producto comercialmente esteril

4 INTRODUCCIÓN Para que el tratamiento y el envase aséptico de los alimentos sean exitosos se requieren como mínimo las siguientes condiciones: Esterilidad comercial de la maquinaria Producto comercialmente estéril Envases comercialmente estériles

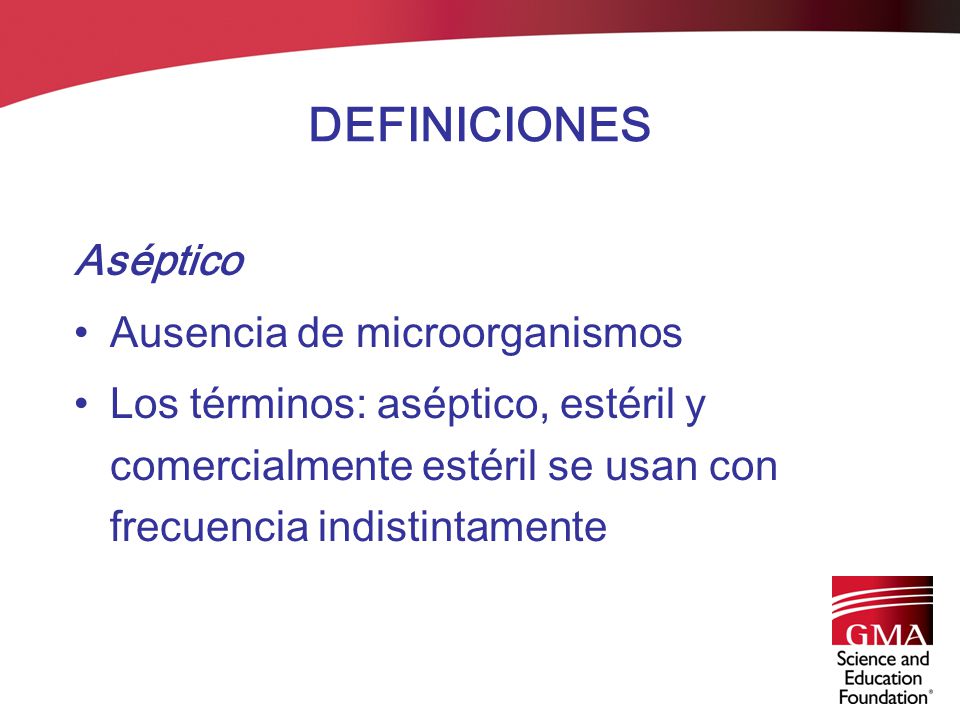

5 DEFINICIONES Aséptico Ausencia de microorganismos
Los términos: aséptico, estéril y comercialmente estéril se usan con frecuencia indistintamente

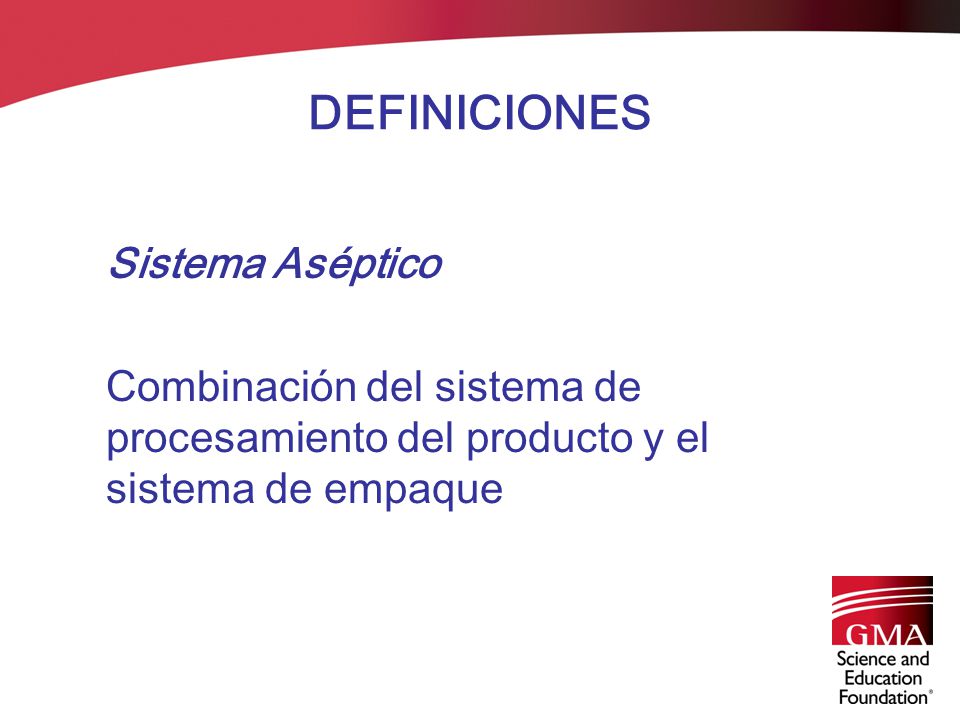

6 DEFINICIONES Sistema Aséptico
Combinación del sistema de procesamiento del producto y el sistema de empaque

7 DEFINICIONES Sistema de Procesamiento Aséptico
Producción continua de producto estéril

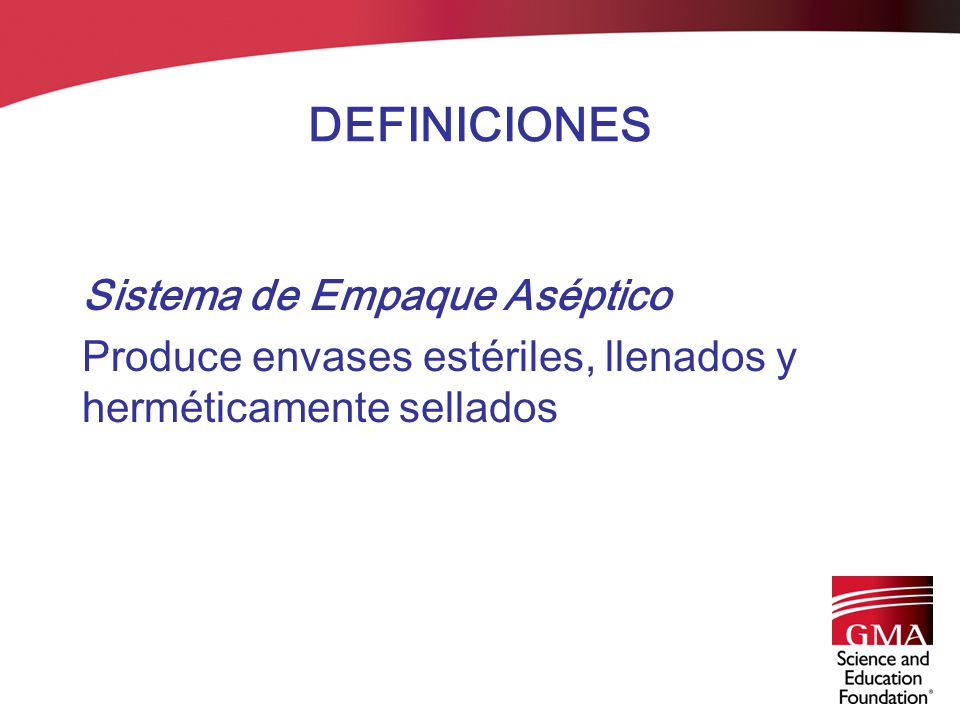

8 DEFINICIONES Sistema de Empaque Aséptico
Produce envases estériles, llenados y herméticamente sellados

9 SISTEMA ASÉPTICO BASICO
Requisitos: Equipo esterilizable Producto estéril Empaques estériles Ambiente estéril Equipo de monitoreo y registro Manejo adecuado del empaques terminados

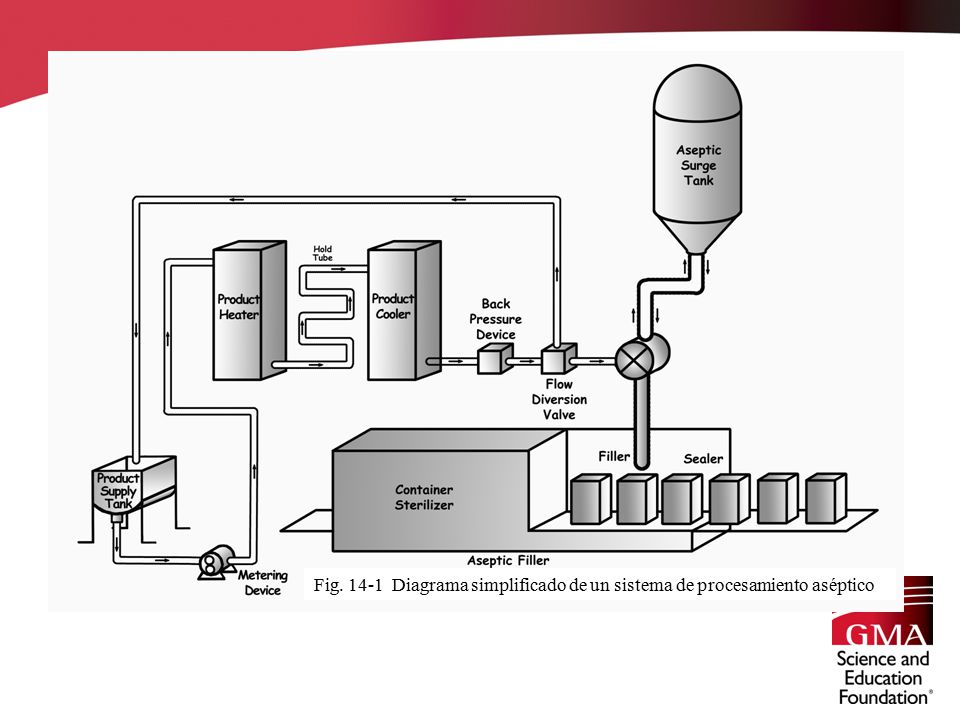

10 Fig. 14-1 Diagrama simplificado de un sistema de procesamiento aséptico

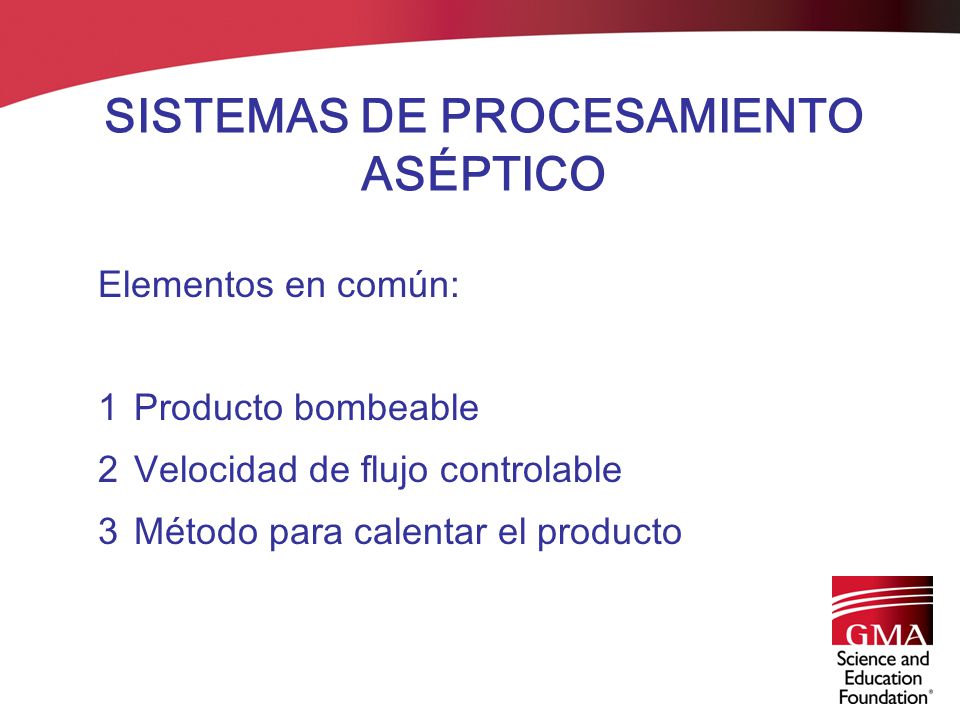

11 SISTEMAS DE PROCESAMIENTO ASÉPTICO
Elementos en común: Producto bombeable Velocidad de flujo controlable Método para calentar el producto

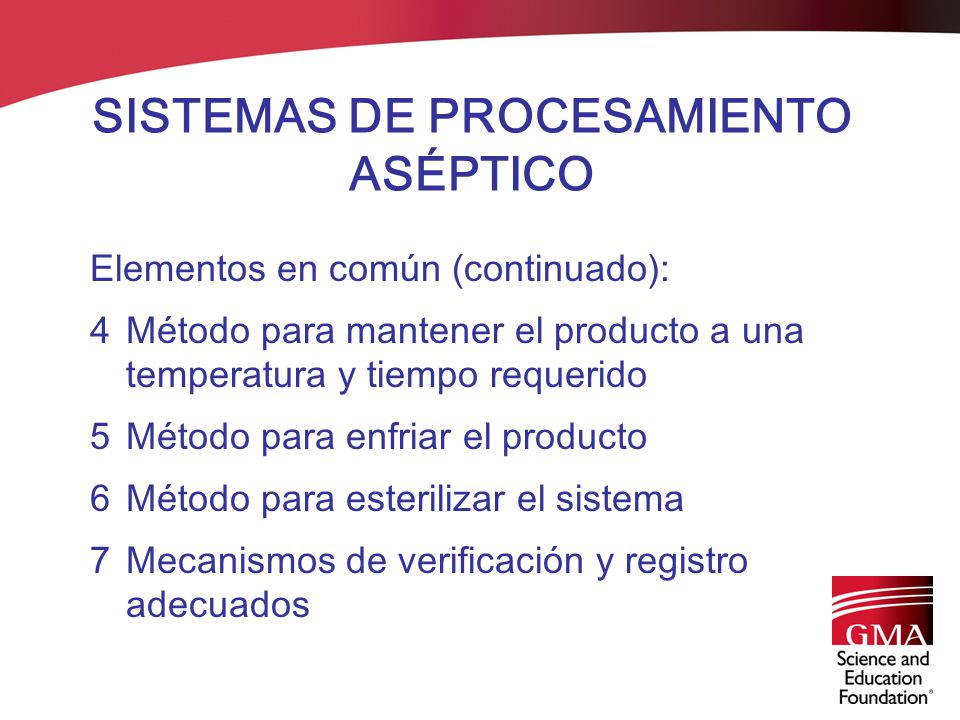

12 SISTEMAS DE PROCESAMIENTO ASÉPTICO
Elementos en común (continuado): Método para mantener el producto a una temperatura y tiempo requerido Método para enfriar el producto Método para esterilizar el sistema Mecanismos de verificación y registro adecuados

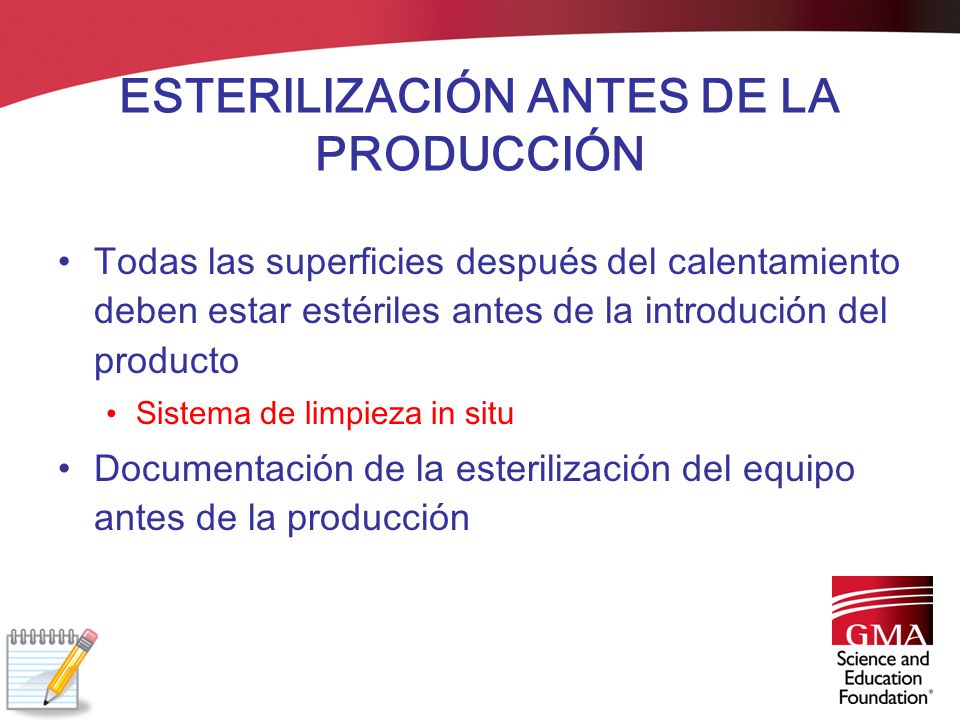

13 ESTERILIZACIÓN ANTES DE LA PRODUCCIÓN
Todas las superficies después del calentamiento deben estar estériles antes de la introdución del producto Sistema de limpieza in situ Documentación de la esterilización del equipo antes de la producción

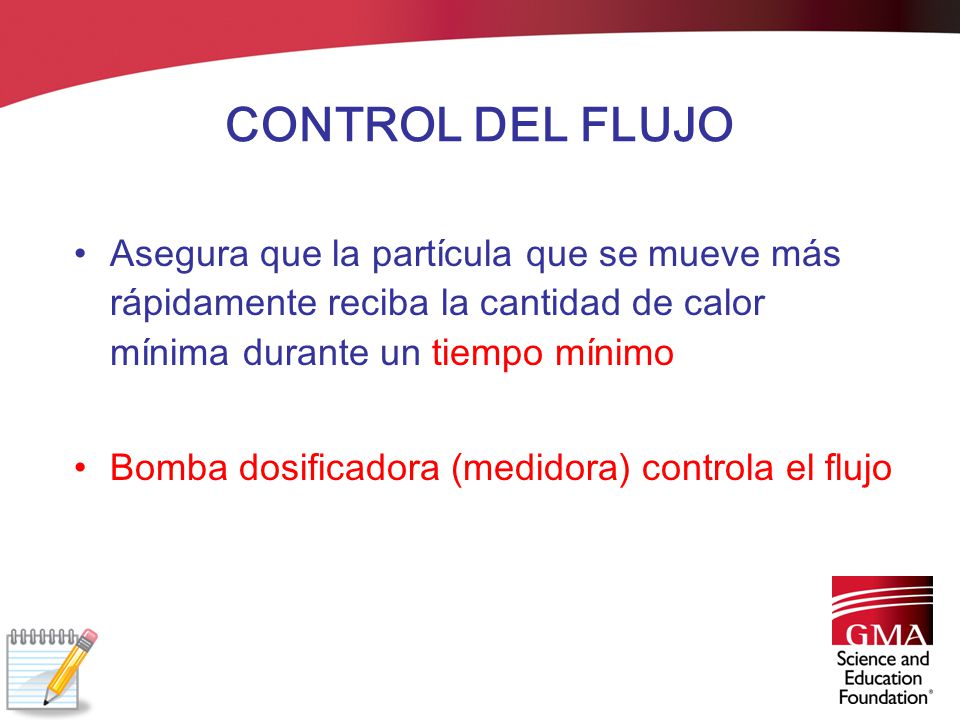

14 CONTROL DEL FLUJO Asegura que la partícula que se mueve más rápidamente reciba la cantidad de calor mínima durante un tiempo mínimo Bomba dosificadora (medidora) controla el flujo

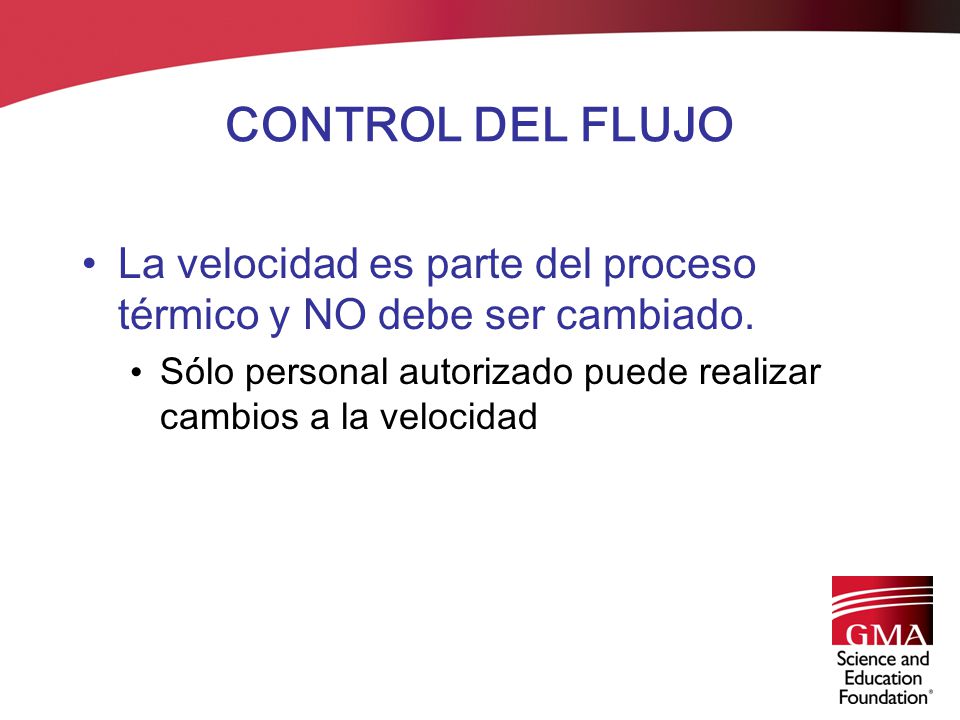

15 CONTROL DEL FLUJO La velocidad es parte del proceso térmico y NO debe ser cambiado. Sólo personal autorizado puede realizar cambios a la velocidad

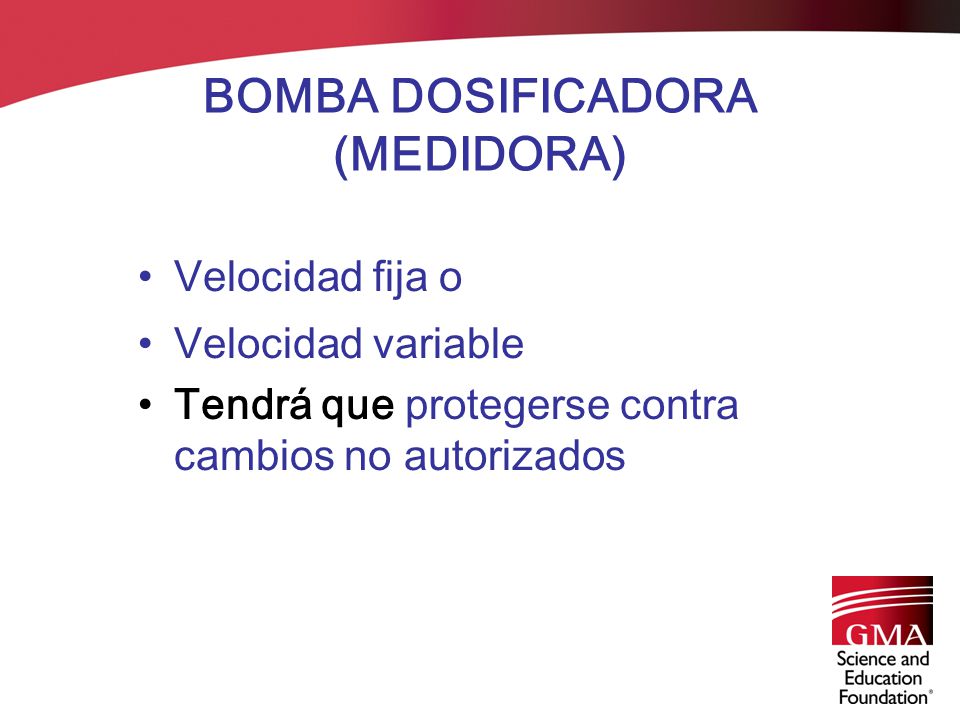

16 BOMBA DOSIFICADORA (MEDIDORA)
Velocidad fija o Velocidad variable Tendrá que protegerse contra cambios no autorizados

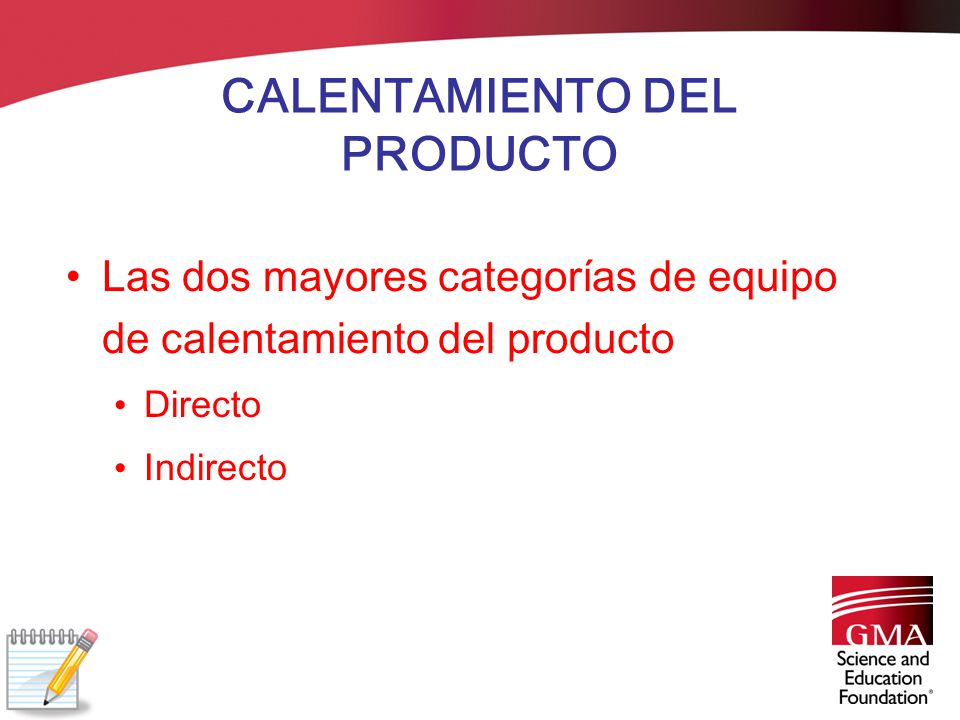

17 CALENTAMIENTO DEL PRODUCTO
Las dos mayores categorías de equipo de calentamiento del producto Directo Indirecto

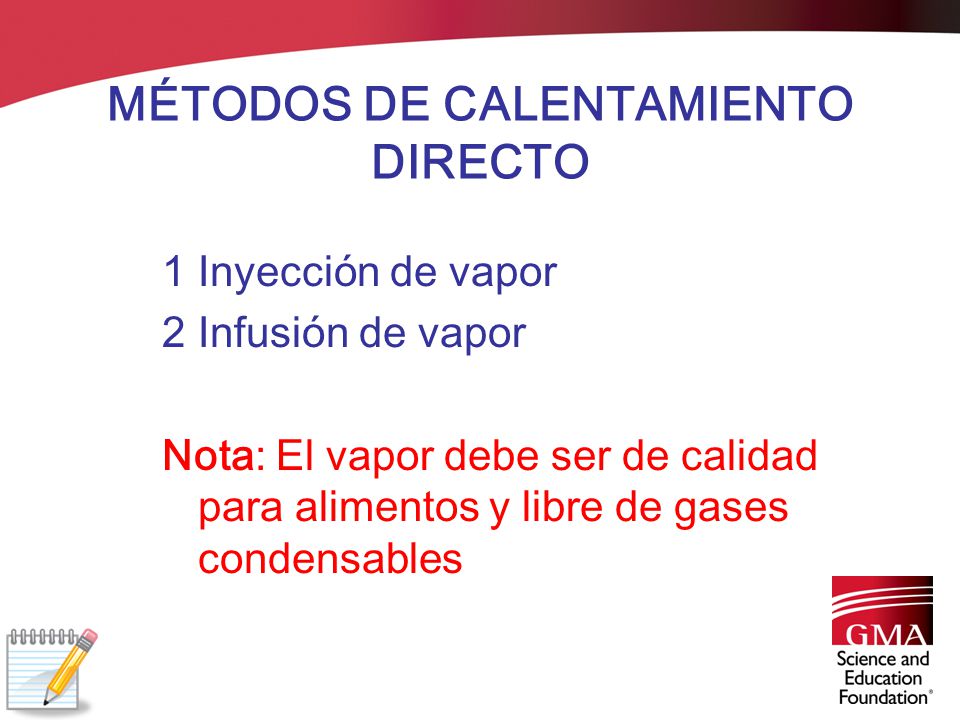

18 MÉTODOS DE CALENTAMIENTO DIRECTO
Inyección de vapor Infusión de vapor Nota: El vapor debe ser de calidad para alimentos y libre de gases condensables

19 Figura 14-3. Inyección de vapor

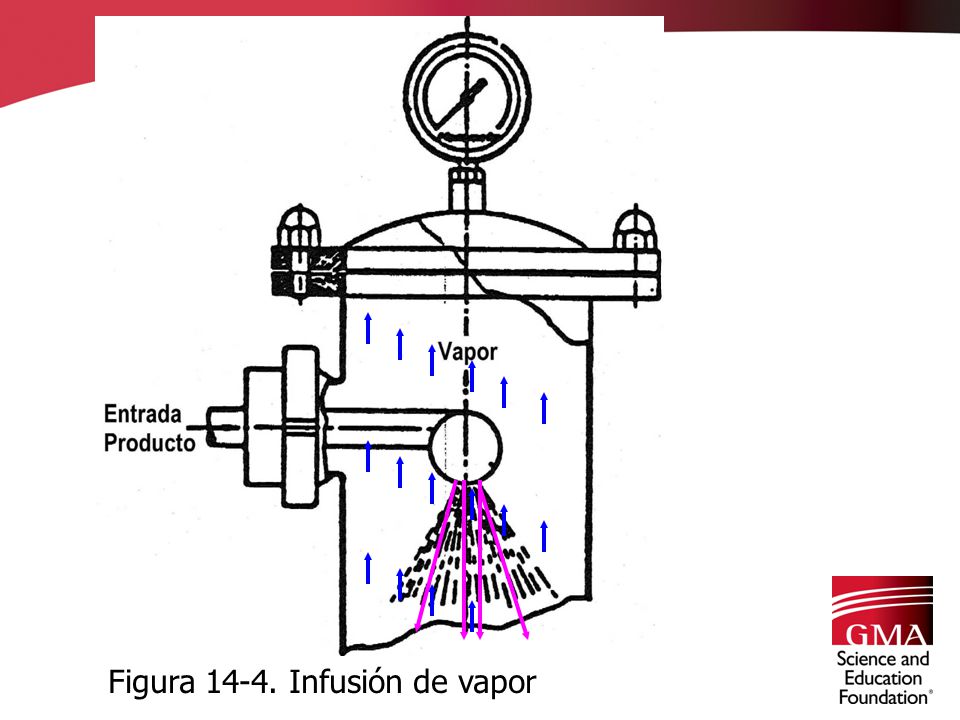

20 Figura 14-4. Infusión de vapor

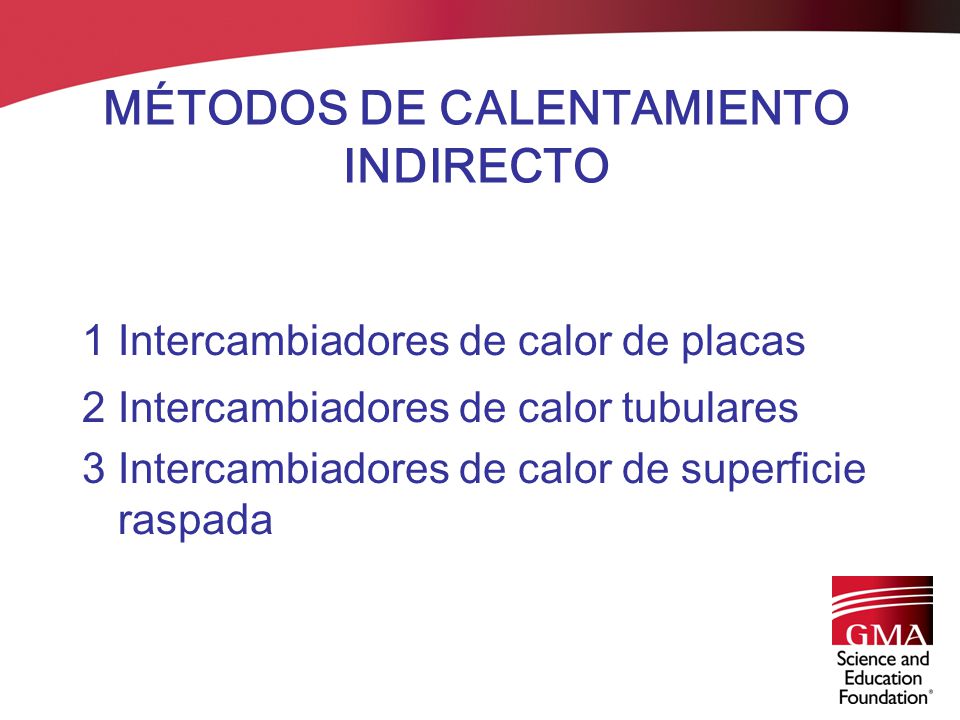

21 MÉTODOS DE CALENTAMIENTO INDIRECTO
Intercambiadores de calor de placas Intercambiadores de calor tubulares Intercambiadores de calor de superficie raspada

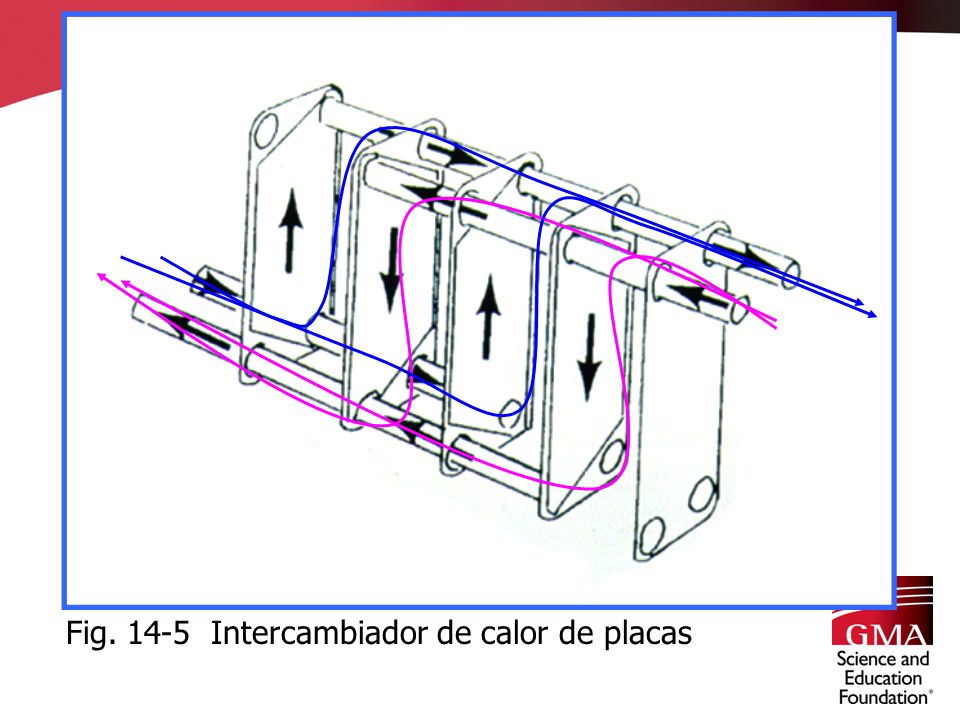

22 Fig. 14-5 Intercambiador de calor de placas

23 Medio de calentamiento/ enfriamiento
Producto Dirección Fig Intercambiador de calor tubular (A = tubo triple, B = tubo doble)

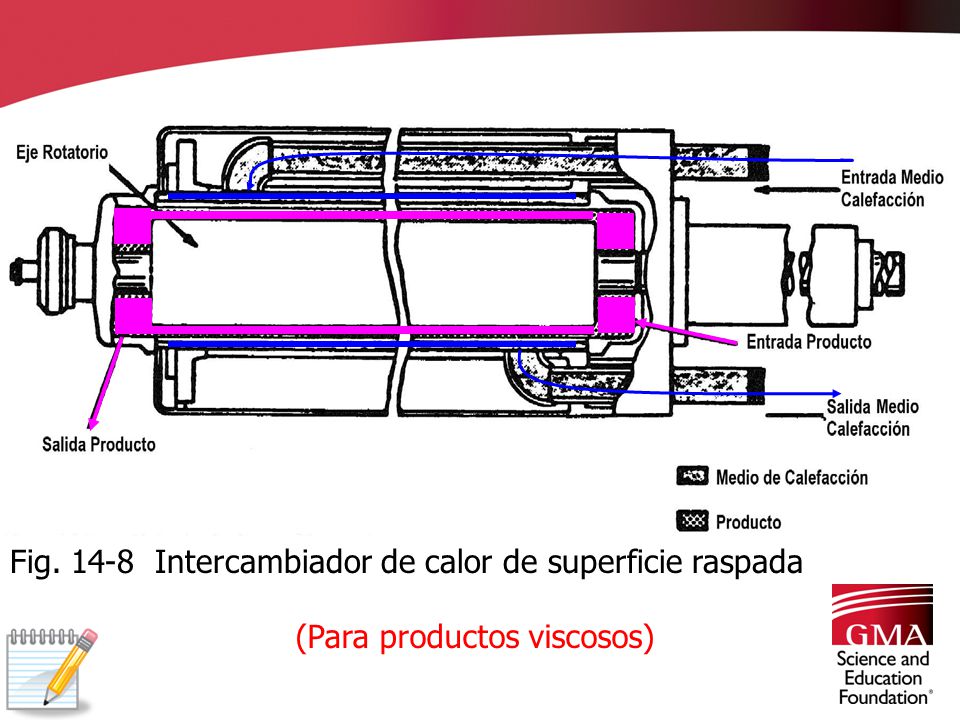

24 Fig. 14-8 Intercambiador de calor de superficie raspada
(Para productos viscosos)

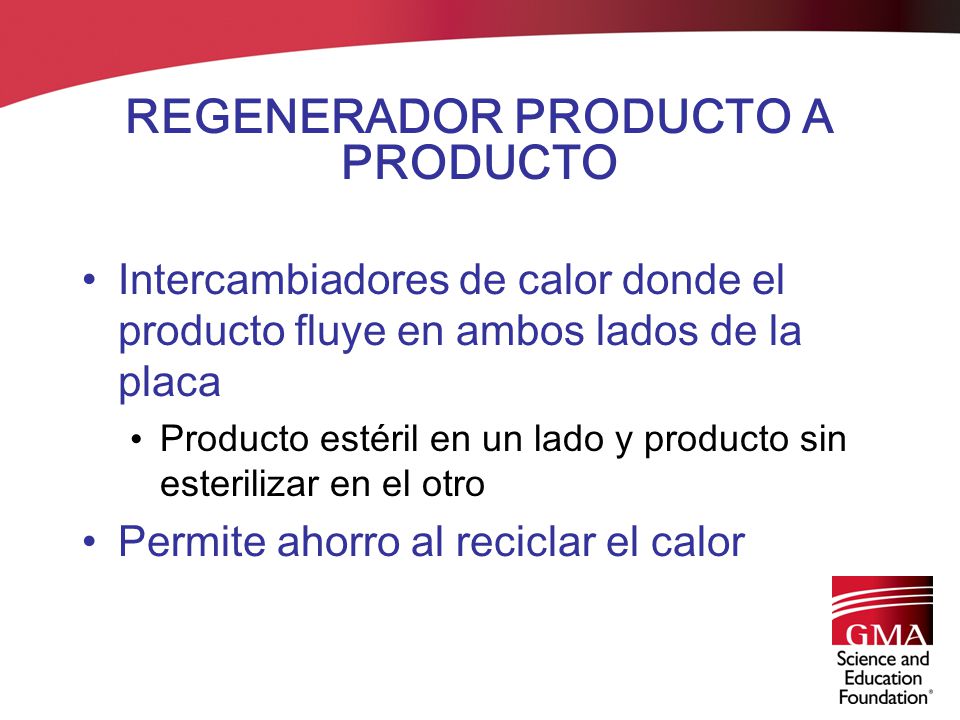

25 REGENERADOR PRODUCTO A PRODUCTO
Intercambiadores de calor donde el producto fluye en ambos lados de la placa Producto estéril en un lado y producto sin esterilizar en el otro Permite ahorro al reciclar el calor

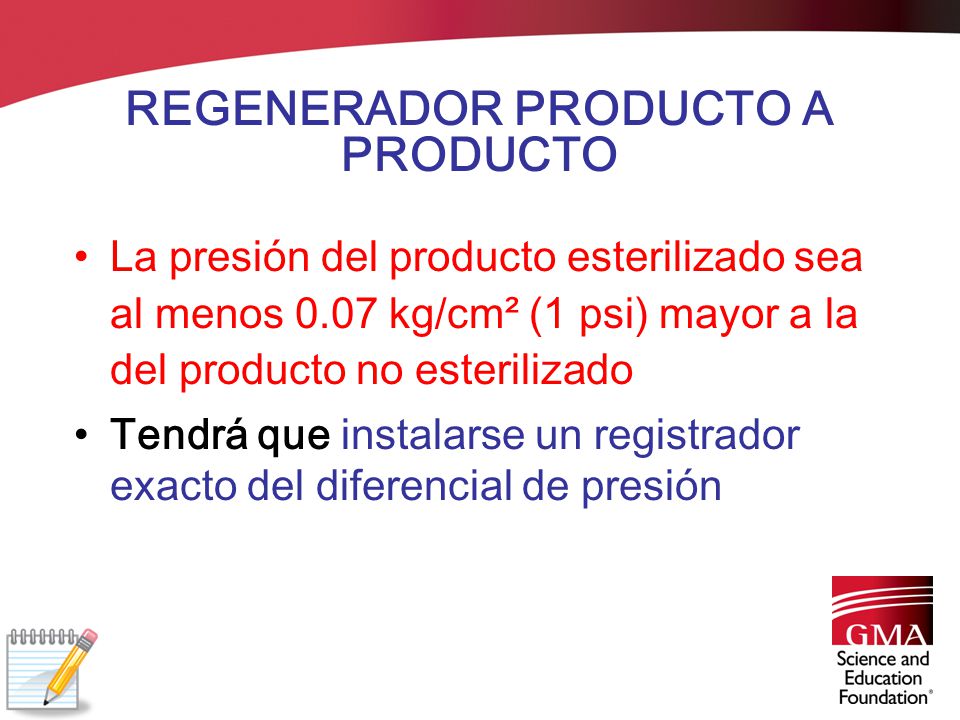

26 REGENERADOR PRODUCTO A PRODUCTO
La presión del producto esterilizado sea al menos 0.07 kg/cm² (1 psi) mayor a la del producto no esterilizado Tendrá que instalarse un registrador exacto del diferencial de presión

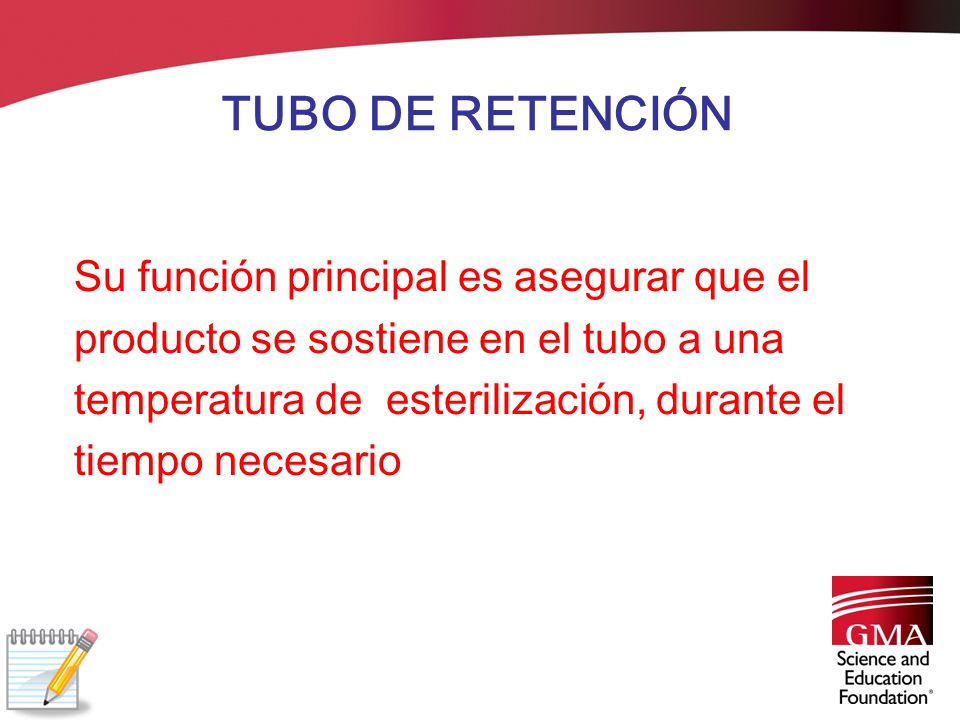

27 TUBO DE RETENCIÓN Su función principal es asegurar que el producto se sostiene en el tubo a una temperatura de esterilización, durante el tiempo necesario

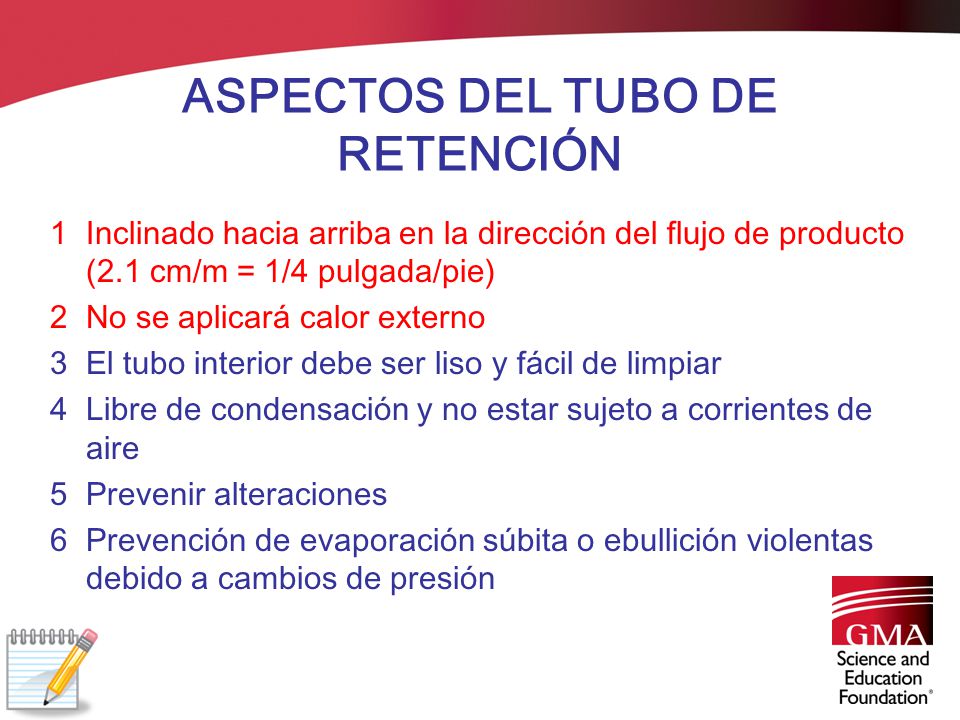

28 ASPECTOS DEL TUBO DE RETENCIÓN
Inclinado hacia arriba en la dirección del flujo de producto (2.1 cm/m = 1/4 pulgada/pie) No se aplicará calor externo El tubo interior debe ser liso y fácil de limpiar Libre de condensación y no estar sujeto a corrientes de aire Prevenir alteraciones Prevención de evaporación súbita o ebullición violentas debido a cambios de presión

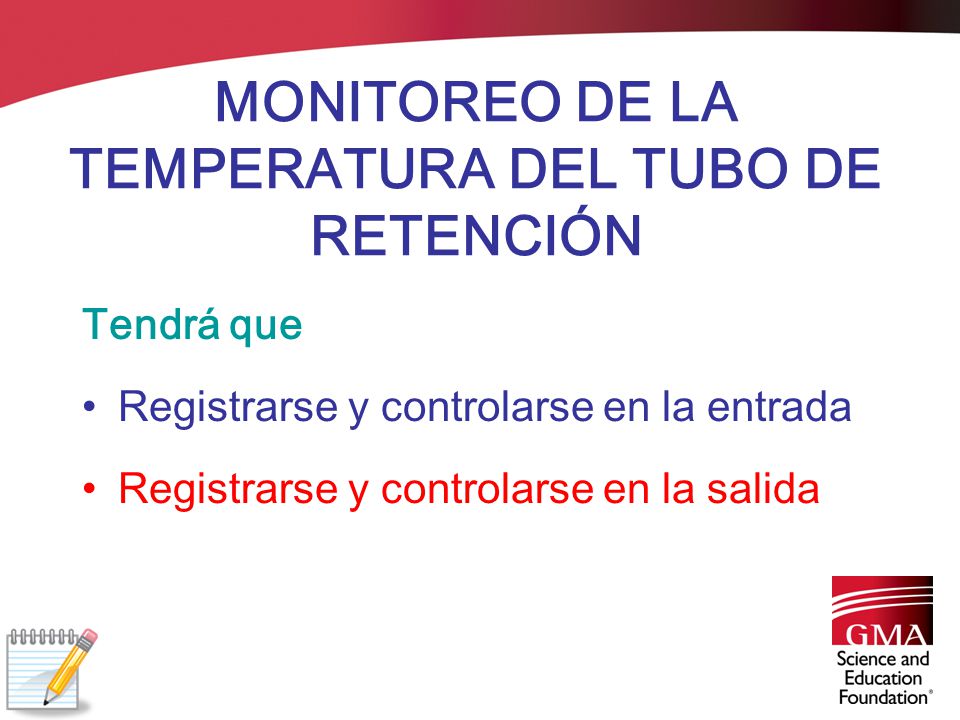

29 MONITOREO DE LA TEMPERATURA DEL TUBO DE RETENCIÓN
Tendrá que Registrarse y controlarse en la entrada Registrarse y controlarse en la salida

30 ENFRIAMIENTO DEL PRODUCTO
Indirecto -- intercambiador de calor Directo -- cámara de vacío (“flash chamber”)

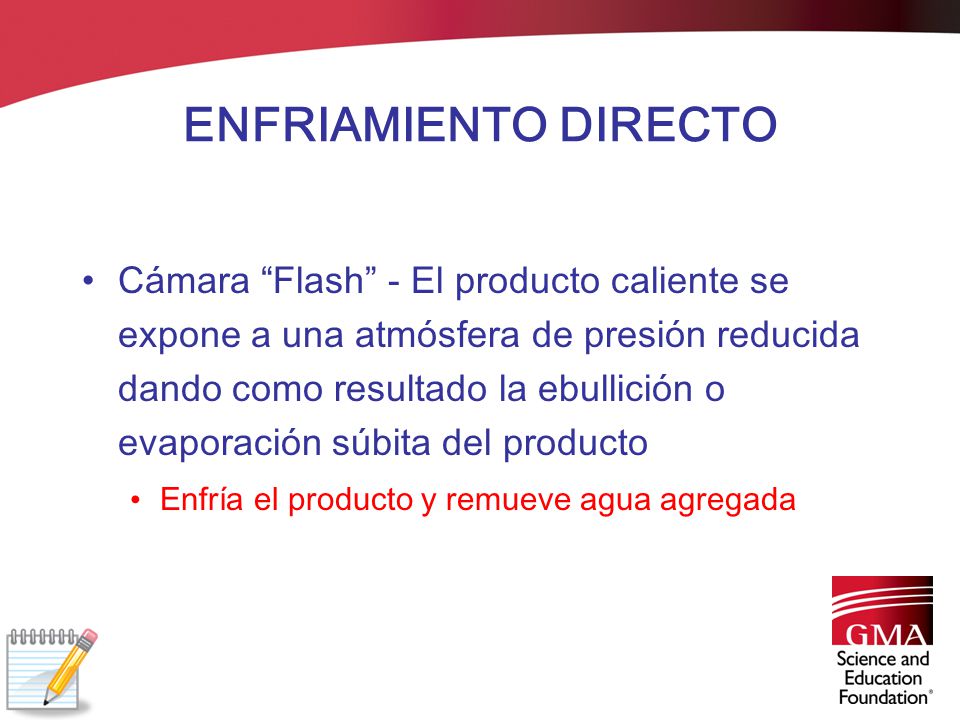

31 ENFRIAMIENTO DIRECTO Cámara “Flash” - El producto caliente se expone a una atmósfera de presión reducida dando como resultado la ebullición o evaporación súbita del producto Enfría el producto y remueve agua agregada

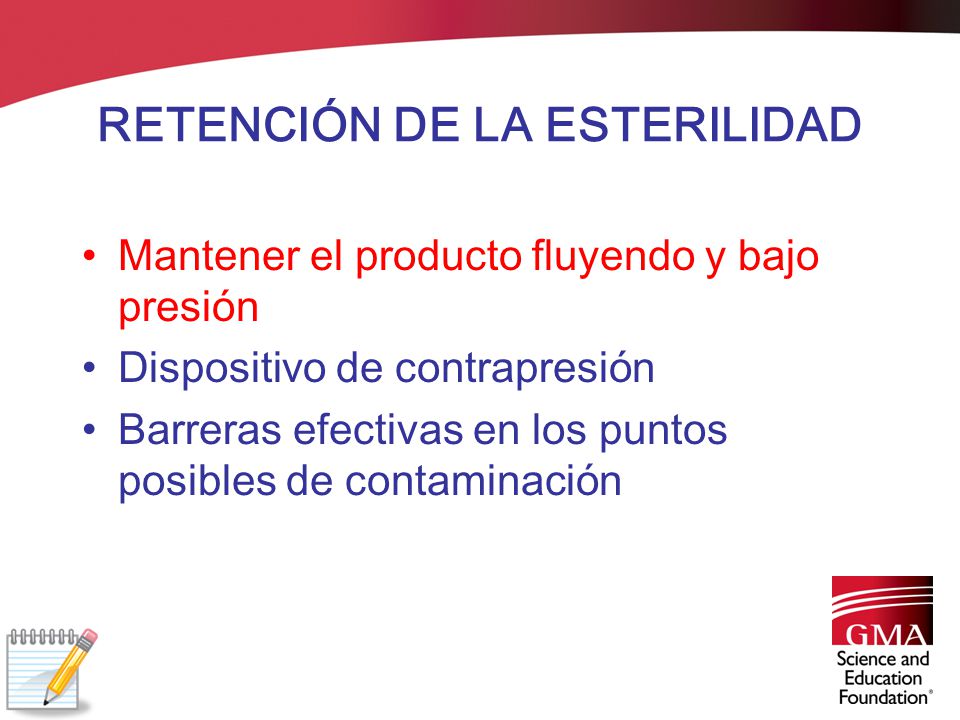

32 RETENCIÓN DE LA ESTERILIDAD
Mantener el producto fluyendo y bajo presión Dispositivo de contrapresión Barreras efectivas en los puntos posibles de contaminación

33 TANQUES ASÉPTICOS DE RESERVA
Se puede retener producto estéril Es necesario aire o gas estéril para mantener una presión positiva y desplazar el contenido

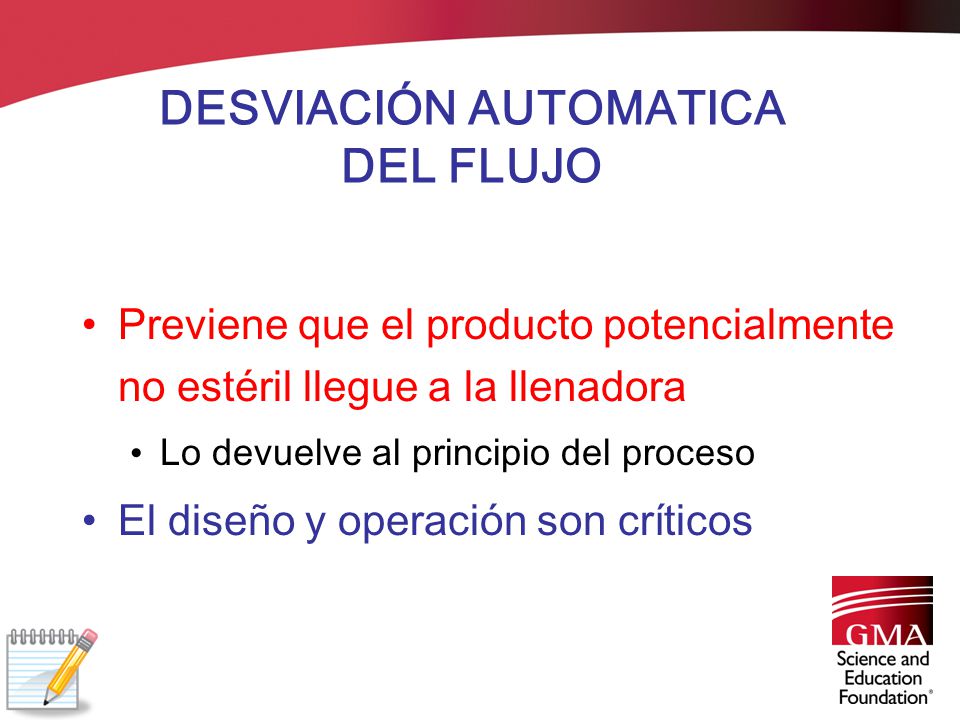

34 DESVIACIÓN AUTOMATICA DEL FLUJO
Previene que el producto potencialmente no estéril llegue a la llenadora Lo devuelve al principio del proceso El diseño y operación son críticos

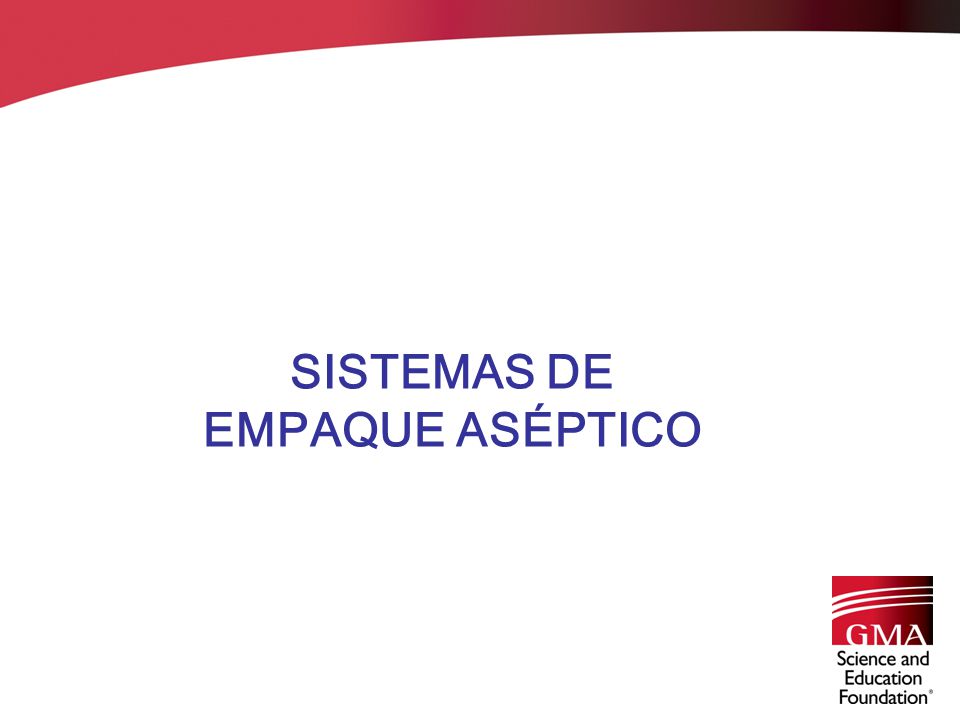

35 SISTEMAS DE EMPAQUE ASÉPTICO

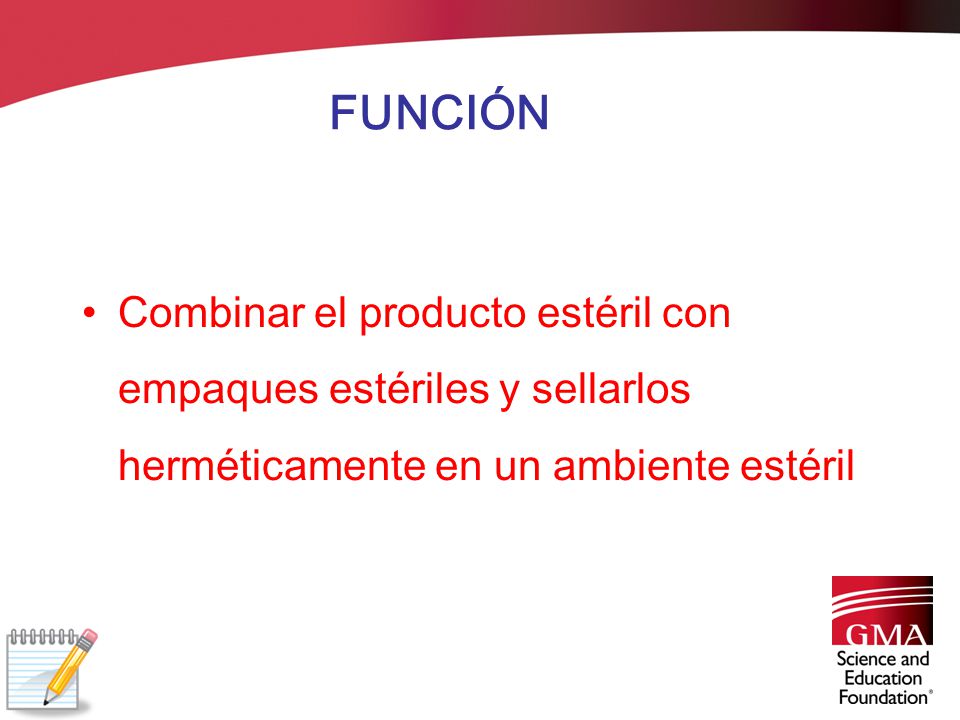

36 FUNCIÓN Combinar el producto estéril con empaques estériles y sellarlos herméticamente en un ambiente estéril

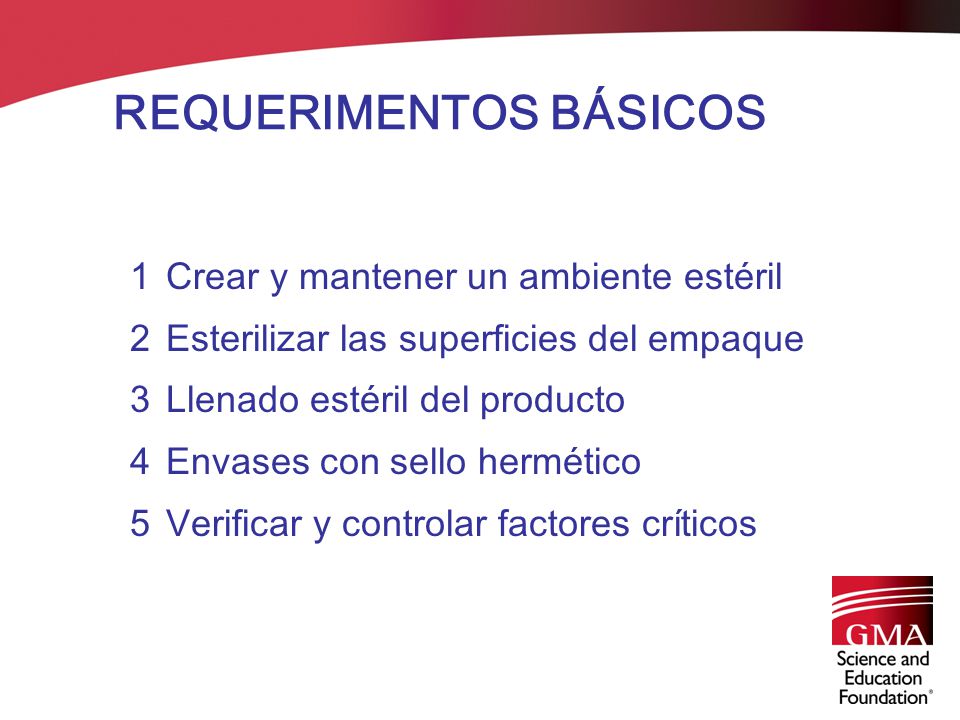

37 REQUERIMENTOS BÁSICOS
Crear y mantener un ambiente estéril Esterilizar las superficies del empaque Llenado estéril del producto Envases con sello hermético Verificar y controlar factores críticos

38 AGENTES ESTERILIZANTES
Para esterilizar: El material de empaque Superficies internas del equipo para crear un ambiente de empaque estéril

39 AGENTES ESTERILIZANTES
Calor Agentes químicos Radiación Combinaciones

40 AGENTES QUÍMICOS Peróxido de hidrógeno - más comúnmente usado
35% concentración máxima 0.5 ppm - residuo máximo en envases con agua destilada Efectivo en combinación con calor

41 Áreas estériles donde los envases se llenan y cierran

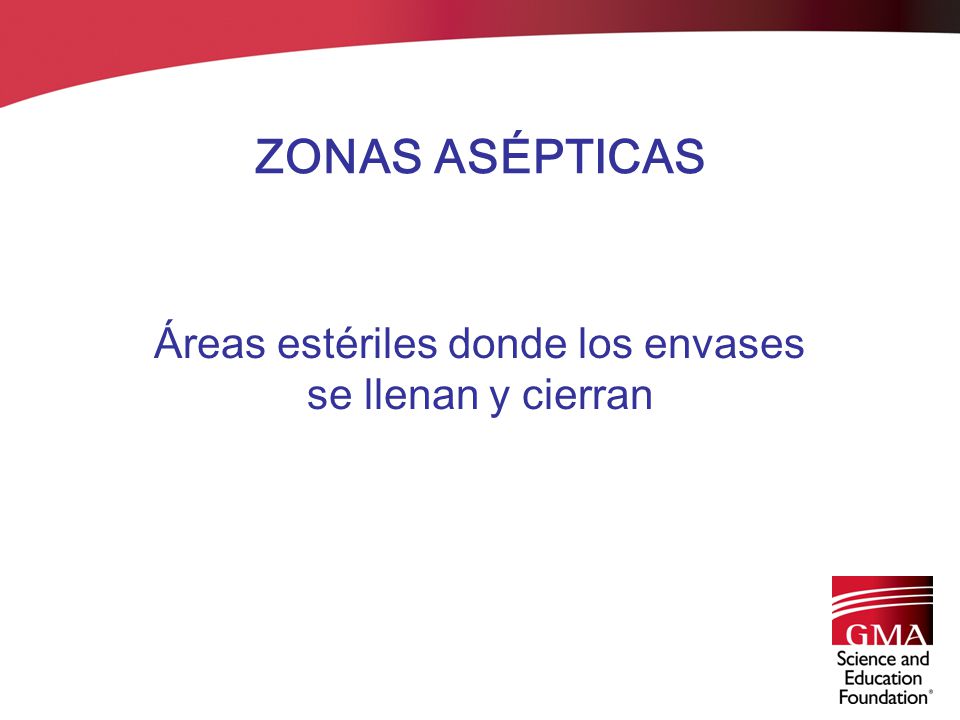

ZONAS ASÉPTICAS Áreas estériles donde los envases se llenan y cierran

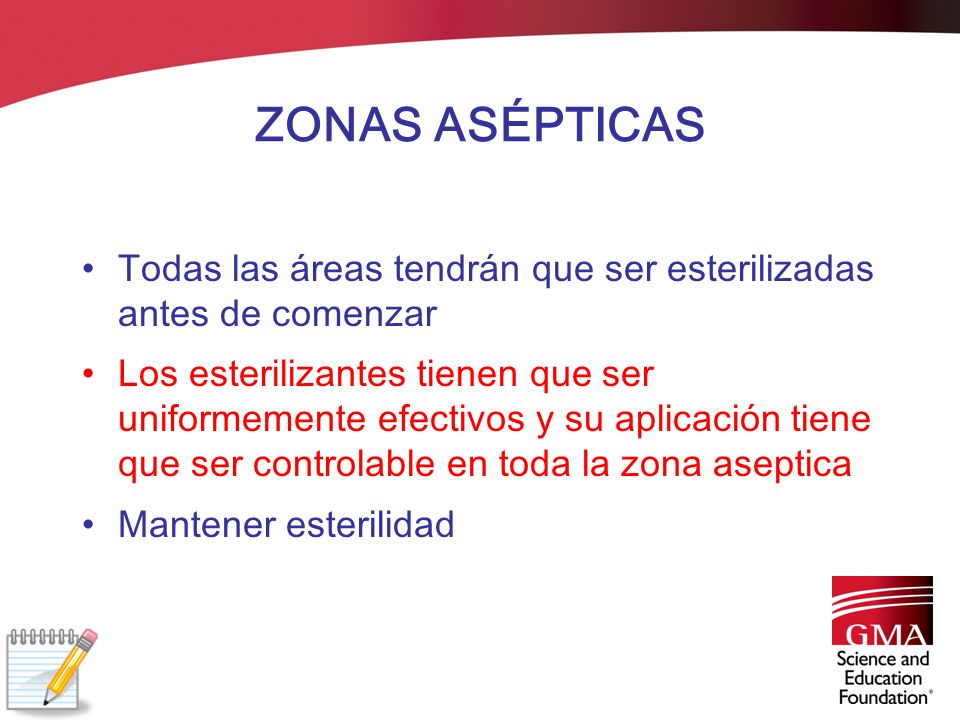

42 ZONAS ASÉPTICAS Todas las áreas tendrán que ser esterilizadas antes de comenzar Los esterilizantes tienen que ser uniformemente efectivos y su aplicación tiene que ser controlable en toda la zona aseptica Mantener esterilidad

43 PRODUCCIÓN DE EMPAQUES ASÉPTICOS
Gran variedad de empaques y materiales Método de esterilización depende del tipo de material Ejemplo: Envases flexibles – combinación de peróxido de hidrógeno y calor

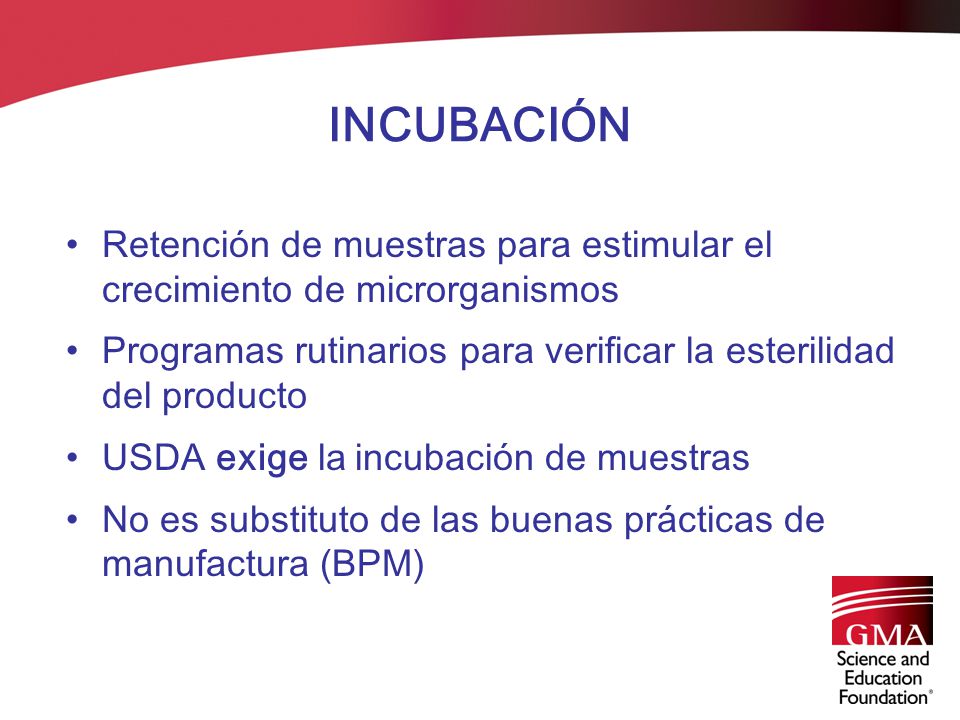

44 INCUBACIÓN Retención de muestras para estimular el crecimiento de microrganismos Programas rutinarios para verificar la esterilidad del producto USDA exige la incubación de muestras No es substituto de las buenas prácticas de manufactura (BPM)

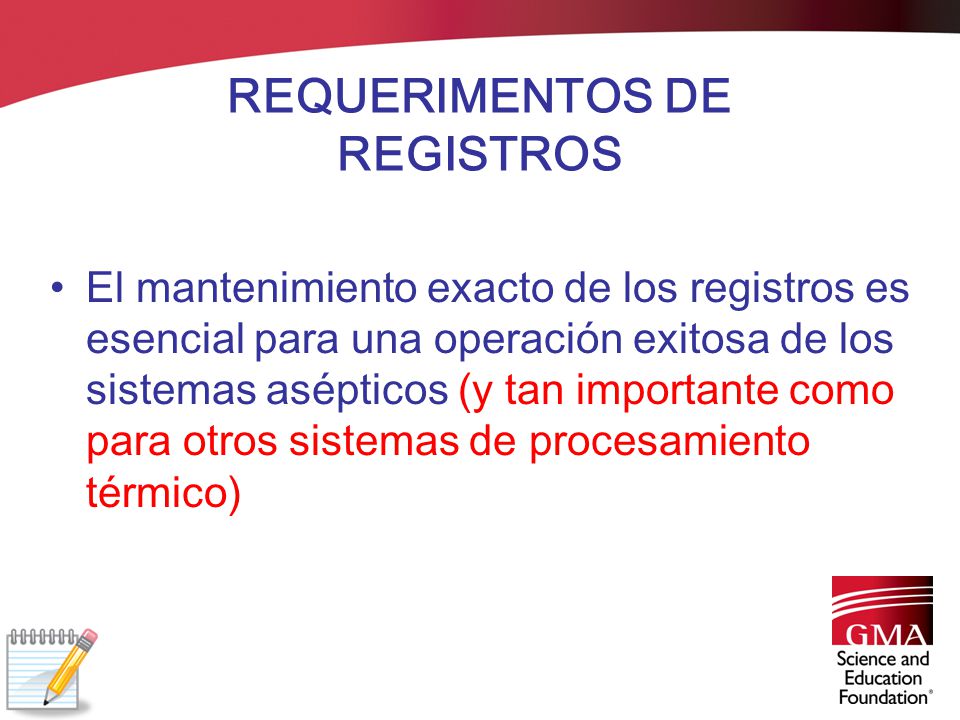

45 REQUERIMENTOS DE REGISTROS
El mantenimiento exacto de los registros es esencial para una operación exitosa de los sistemas asépticos (y tan importante como para otros sistemas de procesamiento térmico)

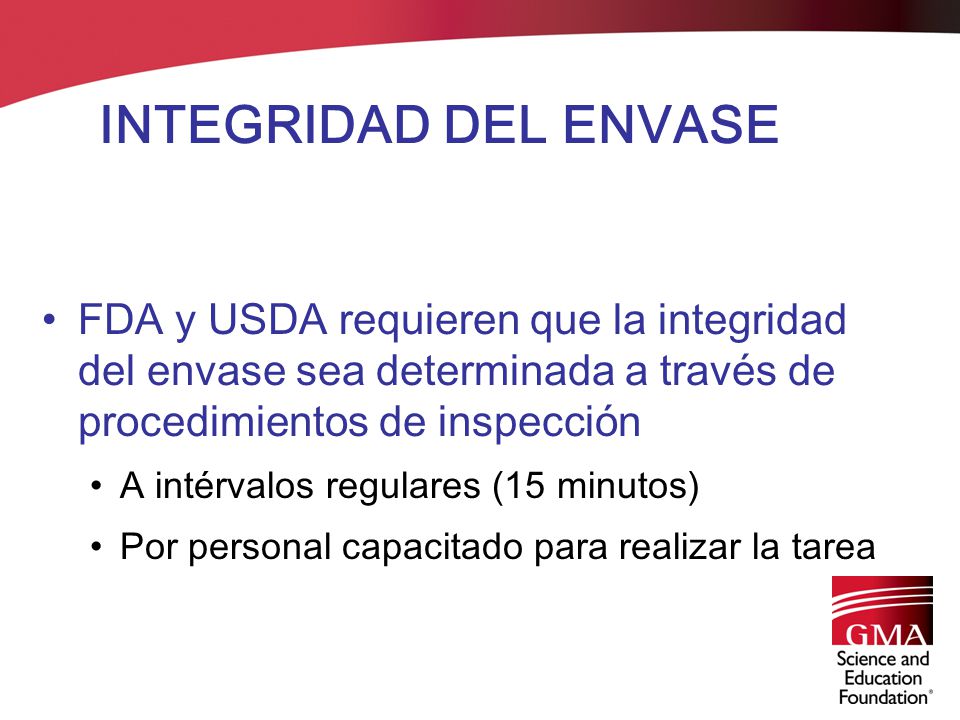

46 INTEGRIDAD DEL ENVASE FDA y USDA requieren que la integridad del envase sea determinada a través de procedimientos de inspección A intérvalos regulares (15 minutos) Por personal capacitado para realizar la tarea

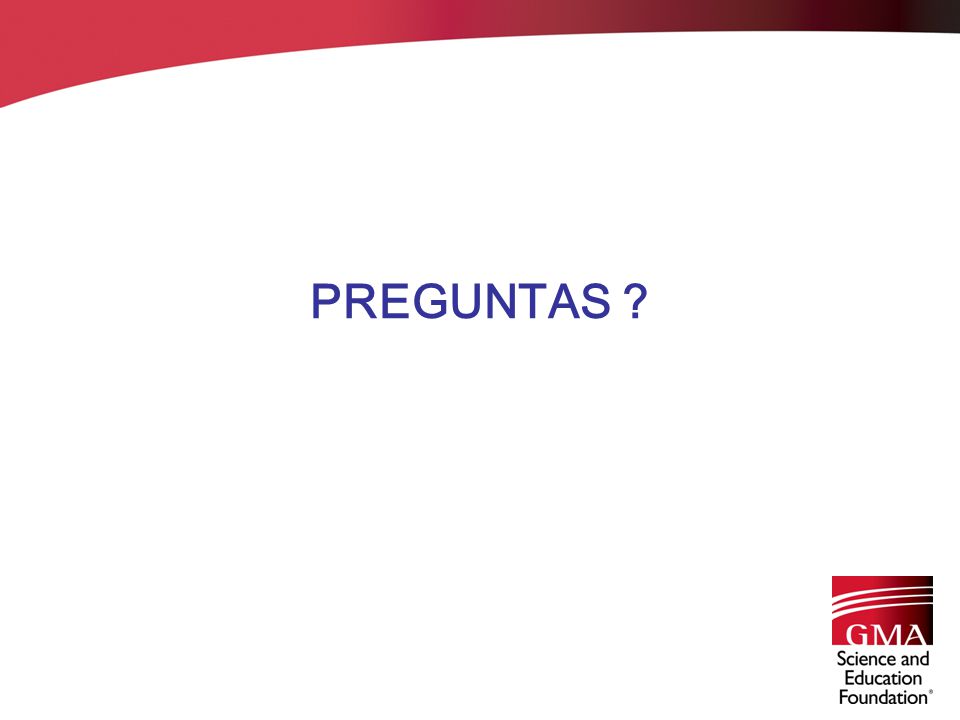

47 PREGUNTAS ?
