PROF. BIANCHI PABLO MÁRQUEZ CARLOS
CURSO DE REFRIGERACIÓN PRINCIPIOS DE INSTALACIONES ELÉCTRICAS DOMICILIARIAS PROF. BIANCHI PABLO MÁRQUEZ CARLOS
2

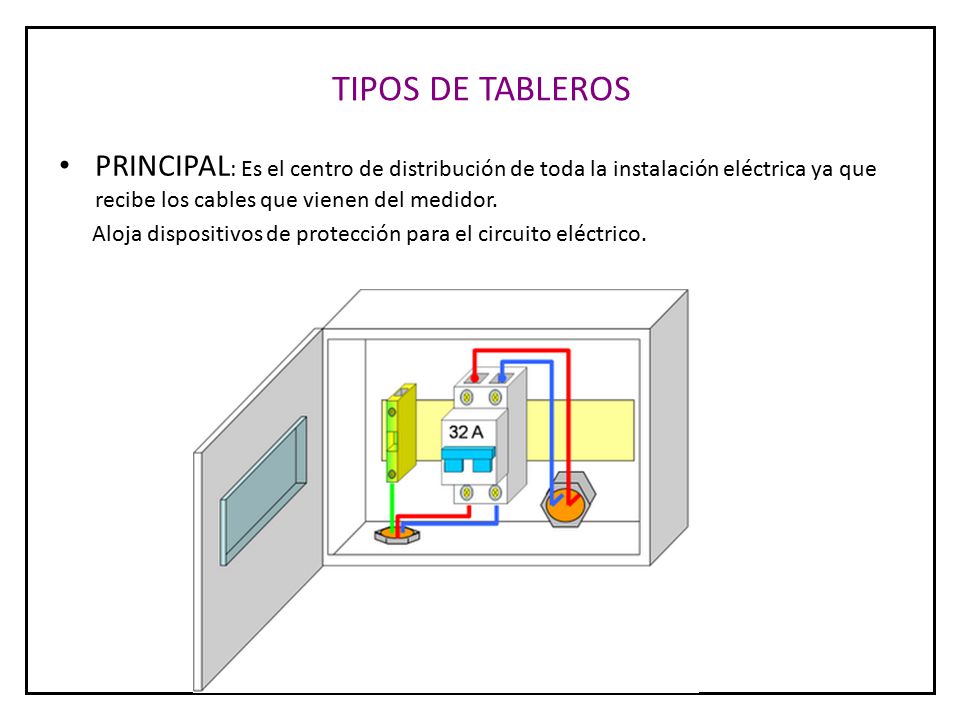

TIPOS DE TABLEROS PRINCIPAL: Es el centro de distribución de toda la instalación eléctrica ya que recibe los cables que vienen del medidor. Aloja dispositivos de protección para el circuito eléctrico.
3
SECCIONAL: Derivan otras líneas seccionales De él parten circuitos que alimentan lámparas, tomas, electrodomésticos, aire acondicionados… etc
4

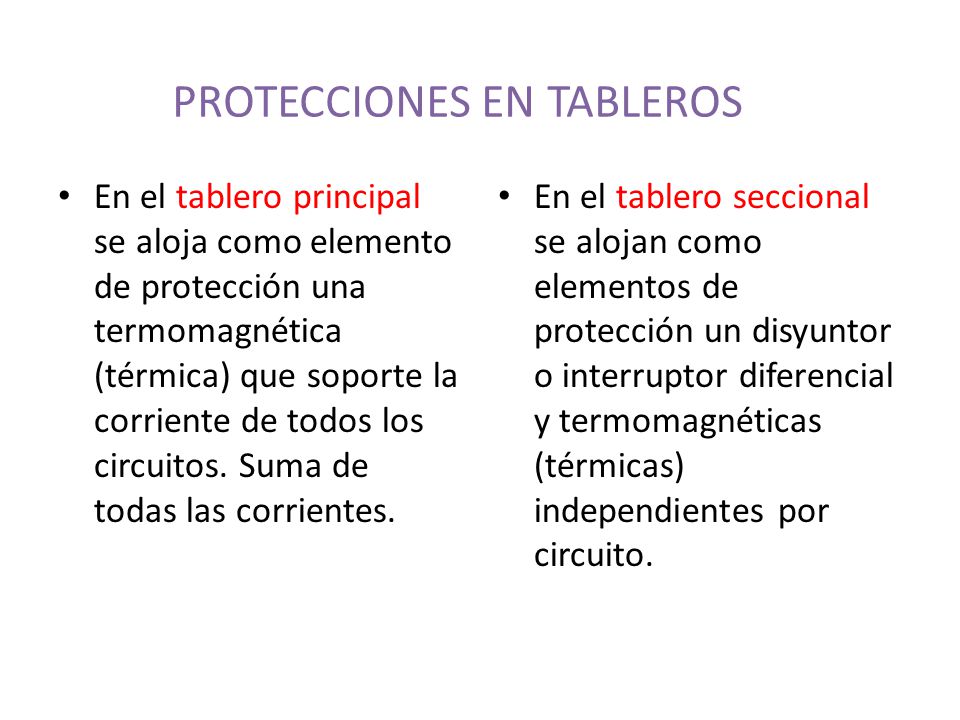

PROTECCIONES EN TABLEROS
En el tablero principal se aloja como elemento de protección una termomagnética (térmica) que soporte la corriente de todos los circuitos. Suma de todas las corrientes. En el tablero seccional se alojan como elementos de protección un disyuntor o interruptor diferencial y termomagnéticas (térmicas) independientes por circuito.
5

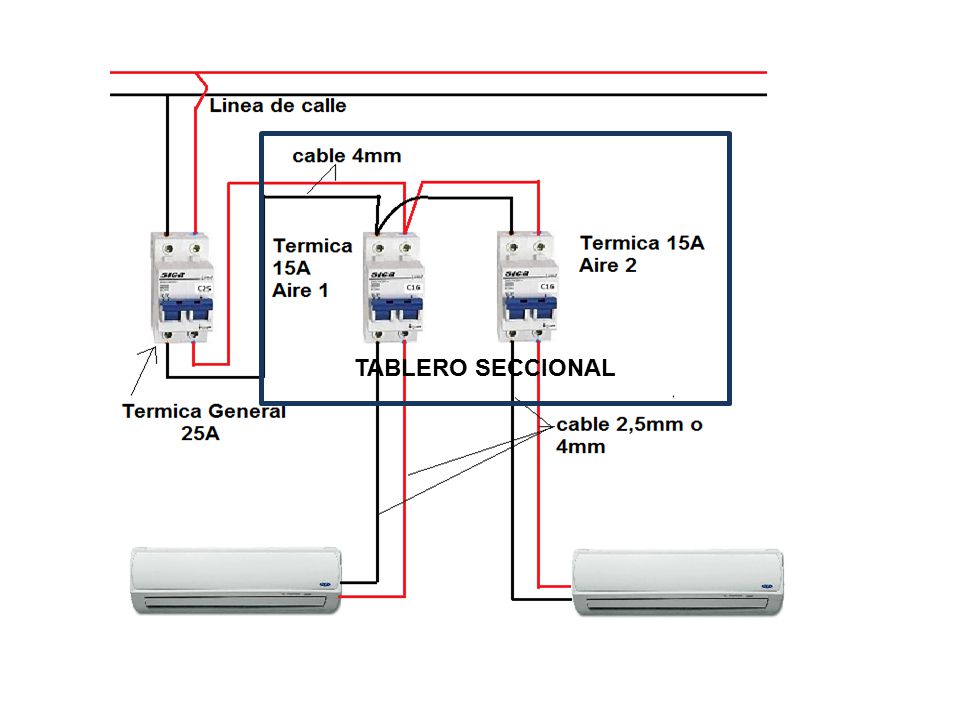

TABLERO SECCIONAL
6

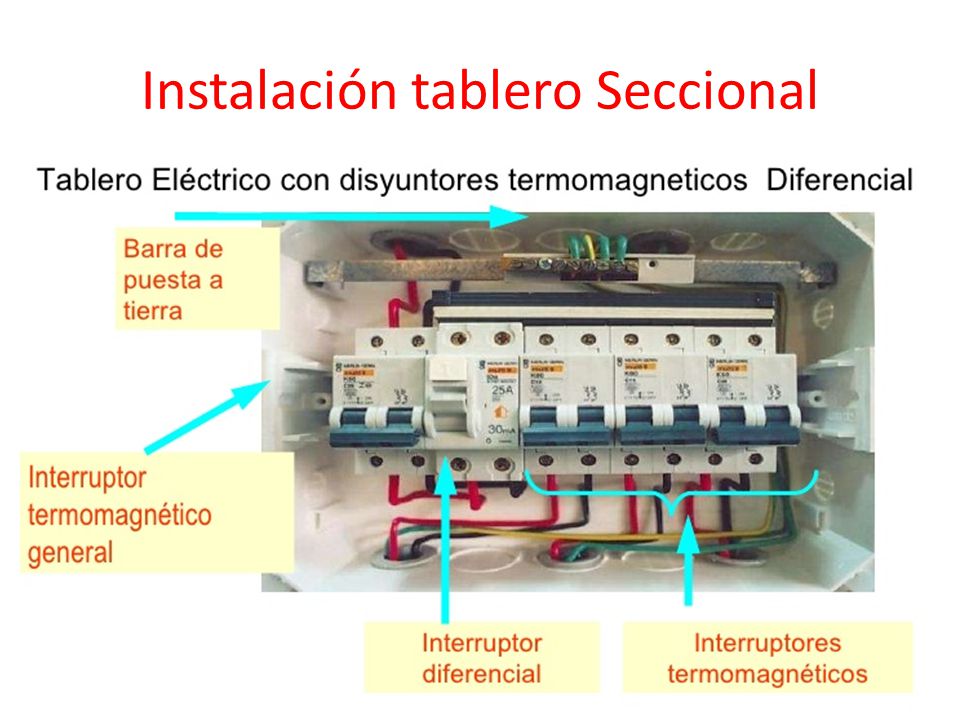

Instalación tablero Seccional
7
TABLERO SECCIONAL
8
Elementos de protección del CIRCUITO
Fusibles: elementos de protección construidos por un alambre o lámina metálica dimensionados para fundirse e interrumpir (abrir) el circuito a partir de un valor de corriente. Debe soportar un valor de corriente inferior a la corriente que soporta el cable para proteger al mismo de sobrecalentamiento y posible fundición. NO SE DEBEN REPARAR. Tipo tapón Tipo NH (industrial)
9
Termomagnéticas Utilizados para cortes rápidos y lentos. Actúan ante la eventualidad de un cortocircuito o una sobrecarga del circuito en cuestión respectivamente. La ventaja principal es que son de fácil reposición y durabilidad.
10

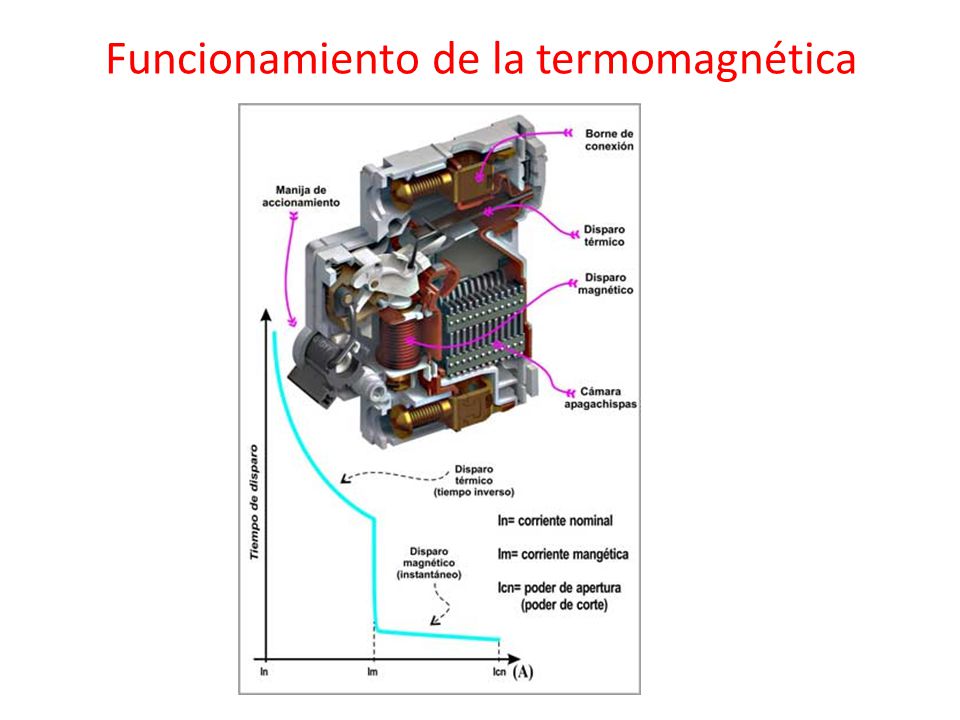

Funcionamiento de la termomagnética
11

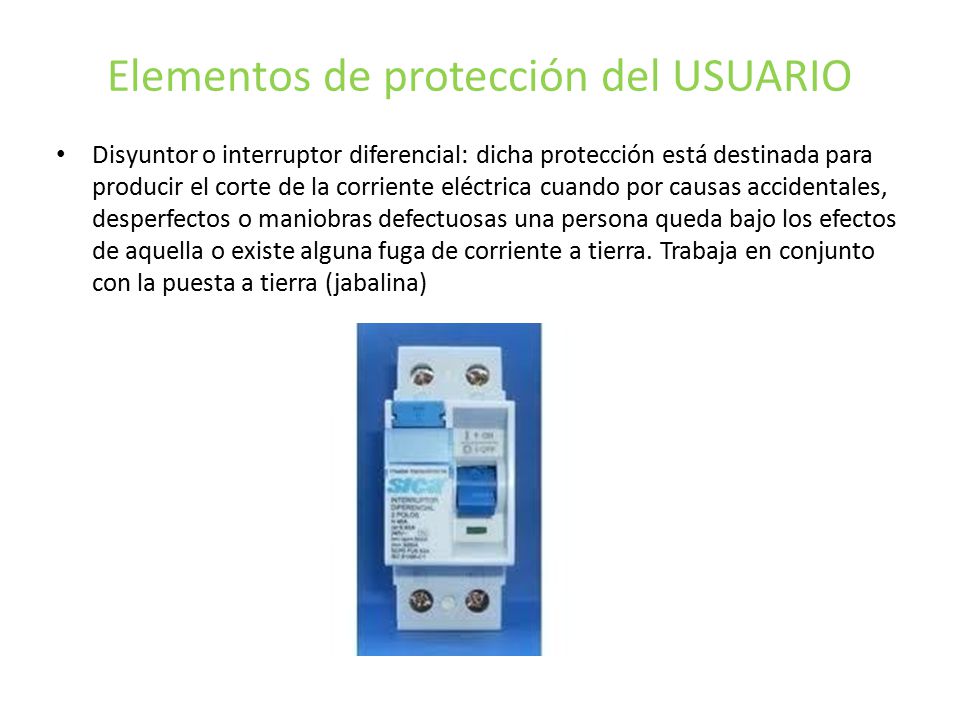

Elementos de protección del USUARIO
Disyuntor o interruptor diferencial: dicha protección está destinada para producir el corte de la corriente eléctrica cuando por causas accidentales, desperfectos o maniobras defectuosas una persona queda bajo los efectos de aquella o existe alguna fuga de corriente a tierra. Trabaja en conjunto con la puesta a tierra (jabalina)
13

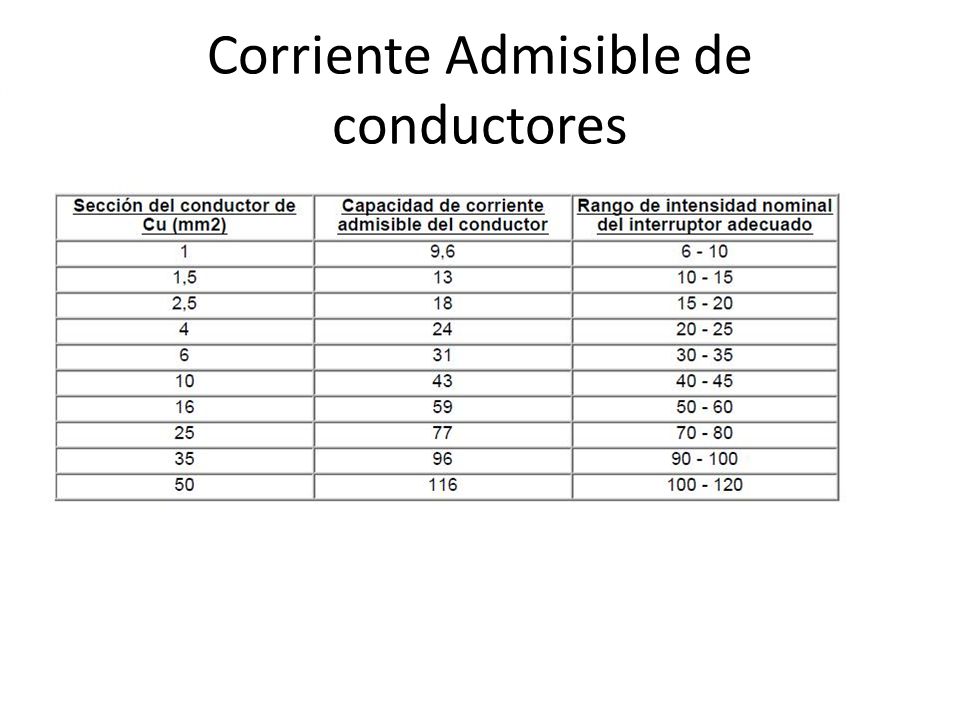

Corriente Admisible de conductores
14

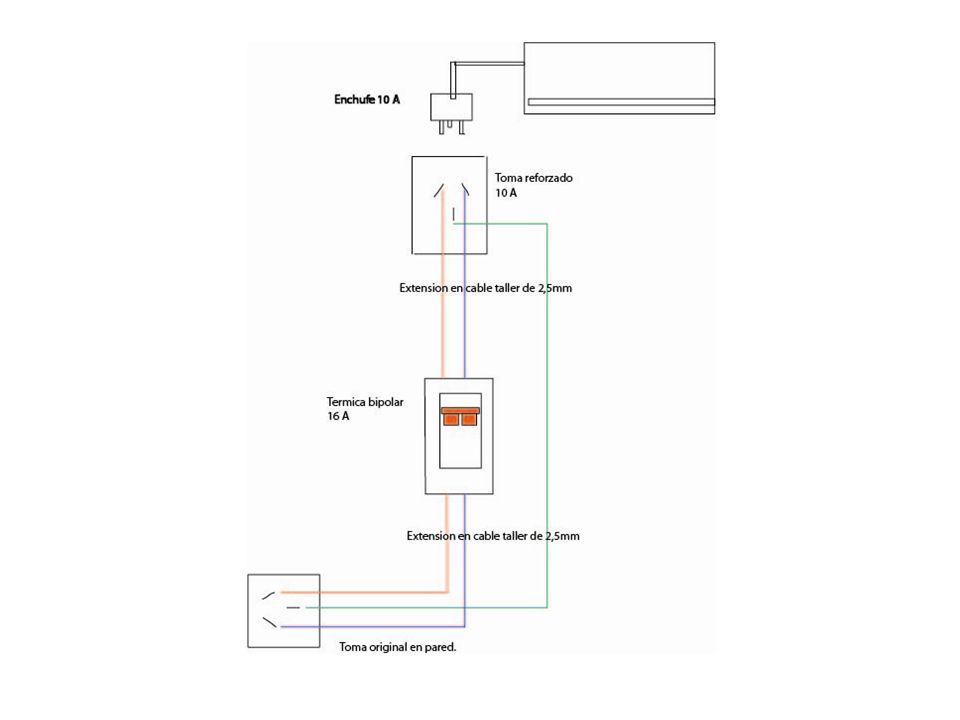

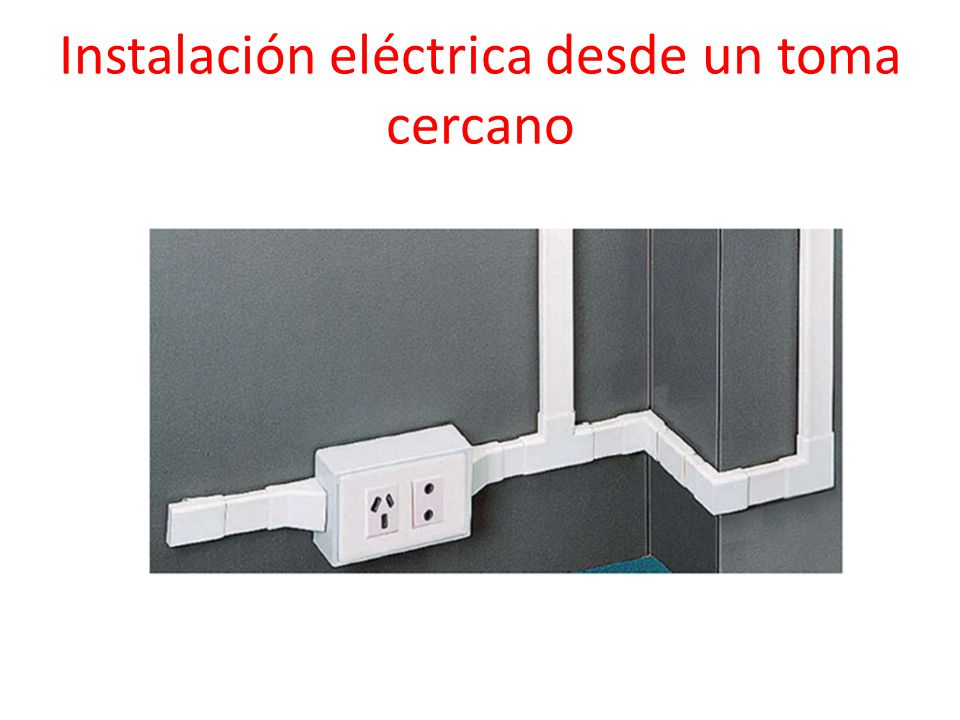

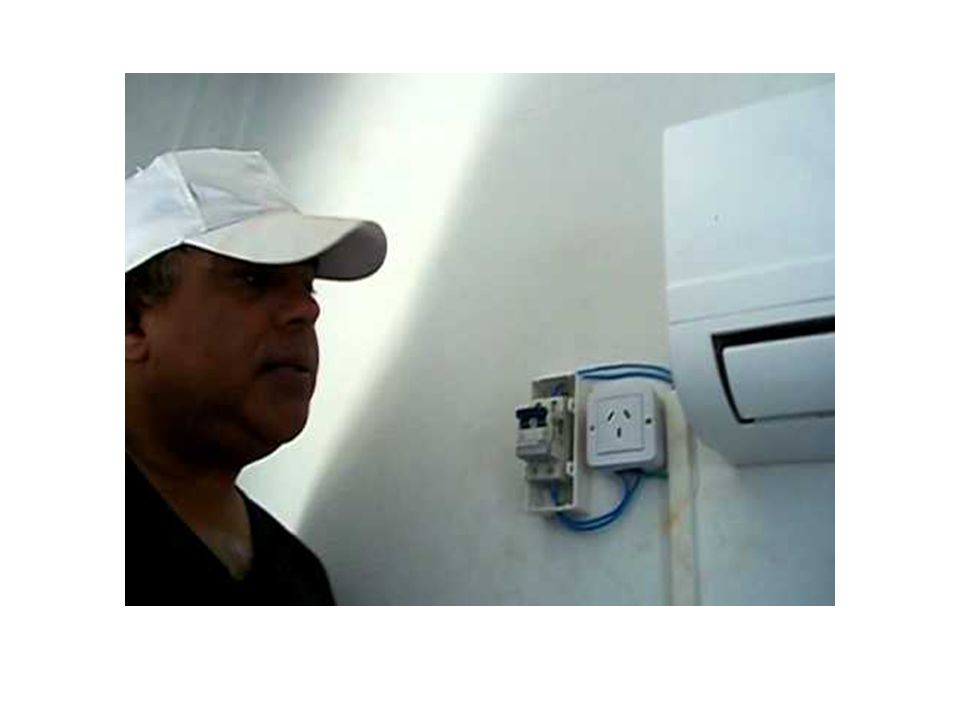

Instalación eléctrica desde un toma cercano
18

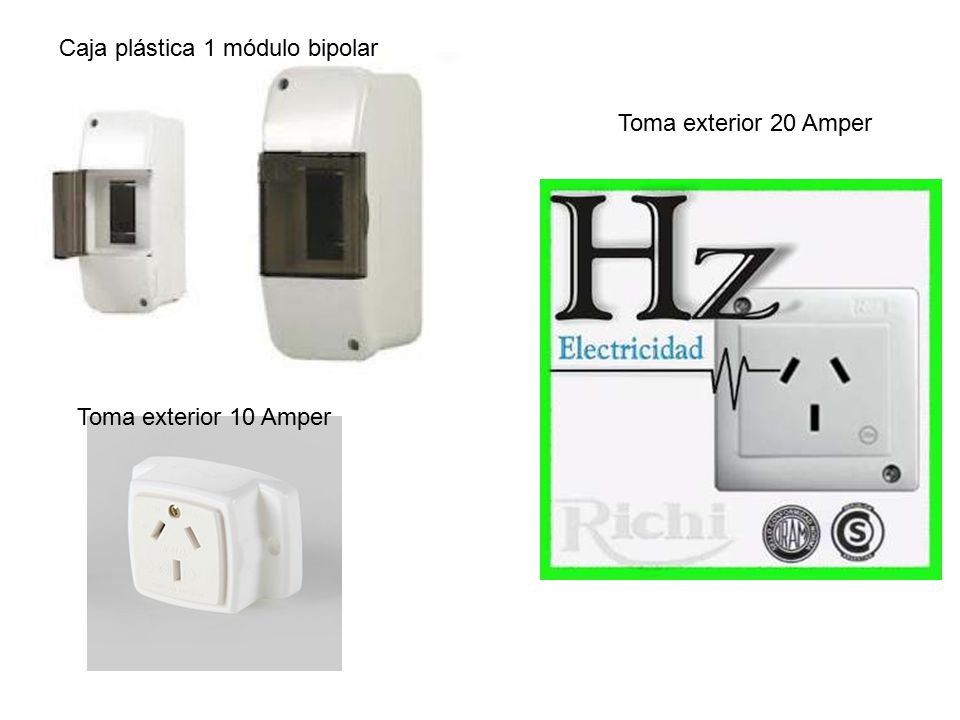

Caja plástica 1 módulo bipolar
Toma exterior 20 Amper Toma exterior 10 Amper
19

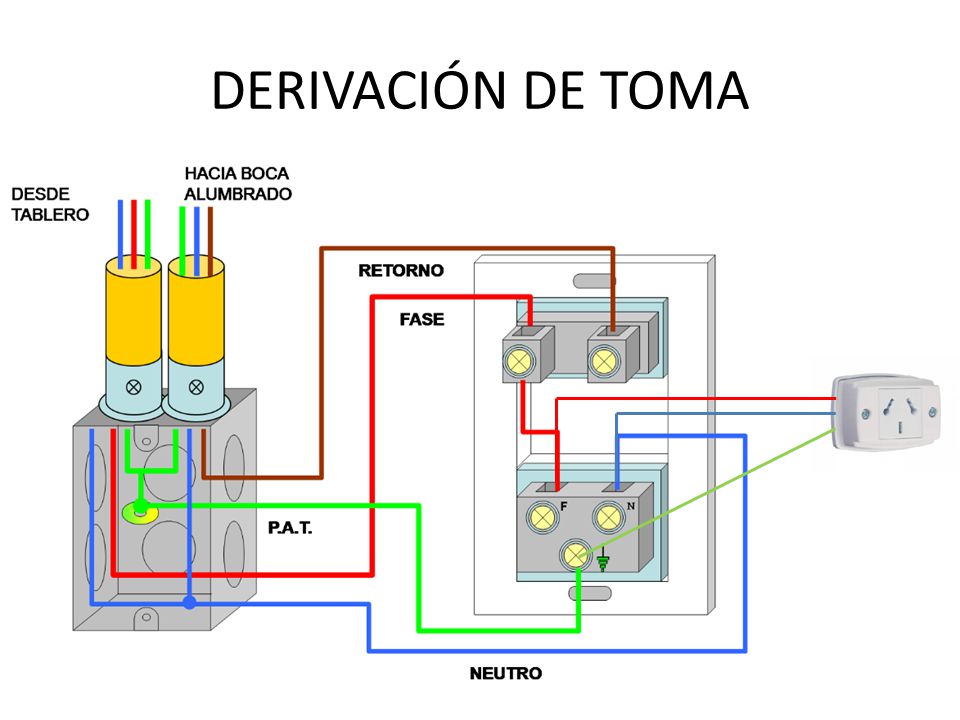

DERIVACIÓN DE TOMA
20

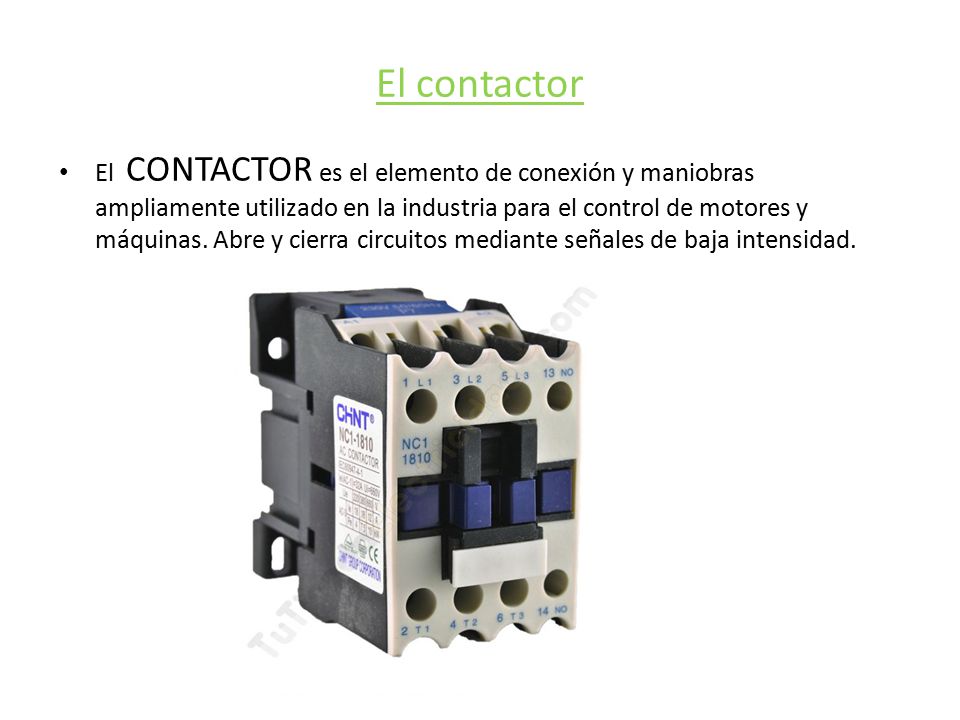

El contactor El CONTACTOR es el elemento de conexión y maniobras ampliamente utilizado en la industria para el control de motores y máquinas. Abre y cierra circuitos mediante señales de baja intensidad.
21
Para lograr esto el mismo posee juegos de contactos (principales y auxiliares) los cuales se mueven por efecto de un electroimán (bobina) activado por señales de baja intensidad. Es ágil, tiene larga vida útil y amplia capacidad de maniobra.
24
A tener en cuenta para la elección: Tensión de bobina, cantidad de contactos principales y auxiliares, corriente de contactos principales,frecuencia, etc…
