Esquema interior del reactor CANDU Vista de frente del reactor.

Presentación del tema: "Esquema interior del reactor CANDU Vista de frente del reactor."— Transcripción de la presentación:

1

2

3

4

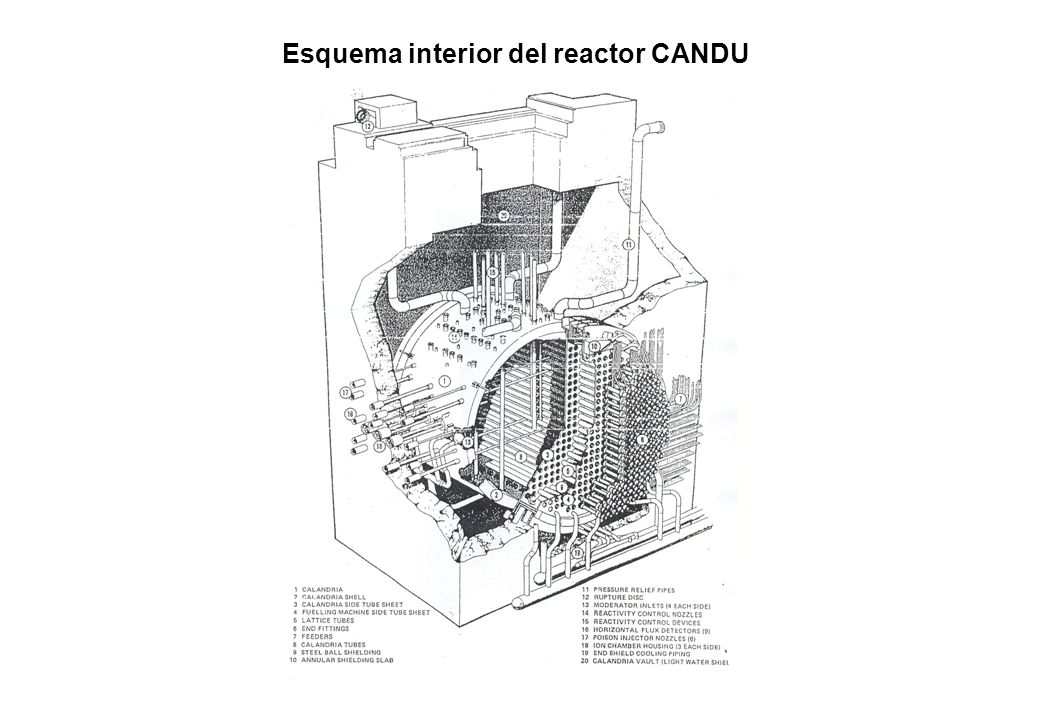

5 Esquema interior del reactor CANDU

6 Vista de frente del reactor

7 Máquina de recambio de combustible

8 Generador eléctrico

9 Pileta de Elementos Combustible (EC)

10 Almacenamiento en seco de EC de la CNE.
Proceso: I) Se extrae el combustible de la pileta. Para ello el EC debe haber permanecido en pileta no menos de 6 años. Se carga en un contenedor 60 EC y se retira de la pileta. II) Acondicionamiento: el EC es secado y se lo introduce en un canasto de acero inoxidable, el que se sella herméticamentre por medio de soldadura. III) El canasto se lo lleva al silo, que tiene una capacidad para 9 canastos. El silo una vez lleno se tapa con soldadura.

11 Potencia térmica: 2109 MWt. Potencia eléctrica bruta: 648 Mwe. Potencia eléctrica neta: 600 Mwe. Tipo de reactor CANDU – Tubos de presión horizontales. Clase de combustible: Uranio natural (0,7%). Carga total de uranio natural: 84 tn. Grado de quemado: MWd/tu Sistemas principales: refrigerante y moderador D2O, presión de servicio:112 Kg/cm2, temperatura del refrigerante: 288 ºC. Generador de vapor: cantidad 4. Bombas de refrigeración principal: cantidad 4, caudal m3/h, potencia: HP. Refrigerante-moderador: agua pesada. Diesel de emergencia: 4 de 3550 KVA cada uno. Generador: potencia aparente 425 MVA, factor de potencia: 0,85. refrigeración: H a 4 kr/cm2. Transformador principal: potencia nominal: 763,53 MVA, tensión de salida: 22 KV +/- 5%.
