DETERMINANDO LOCALIZACIONES: CENTROIDE, ORIENTACIÓN Y RELACIÓN DE VECINOS
GRUPO:32 Rafael Chaparro Ortega Mª del Carmen Gómez Romero Luis Andrés Oyola Pérez José Antonio Parejo Maestre
2

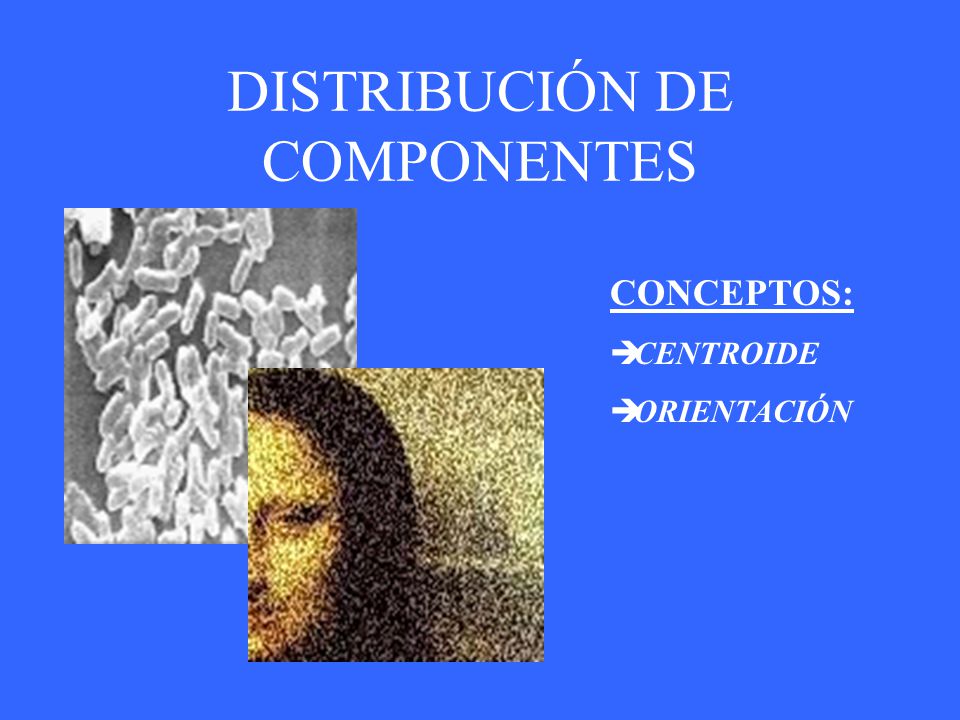

DISTRIBUCIÓN DE COMPONENTES
CONCEPTOS: CENTROIDE ORIENTACIÓN
3

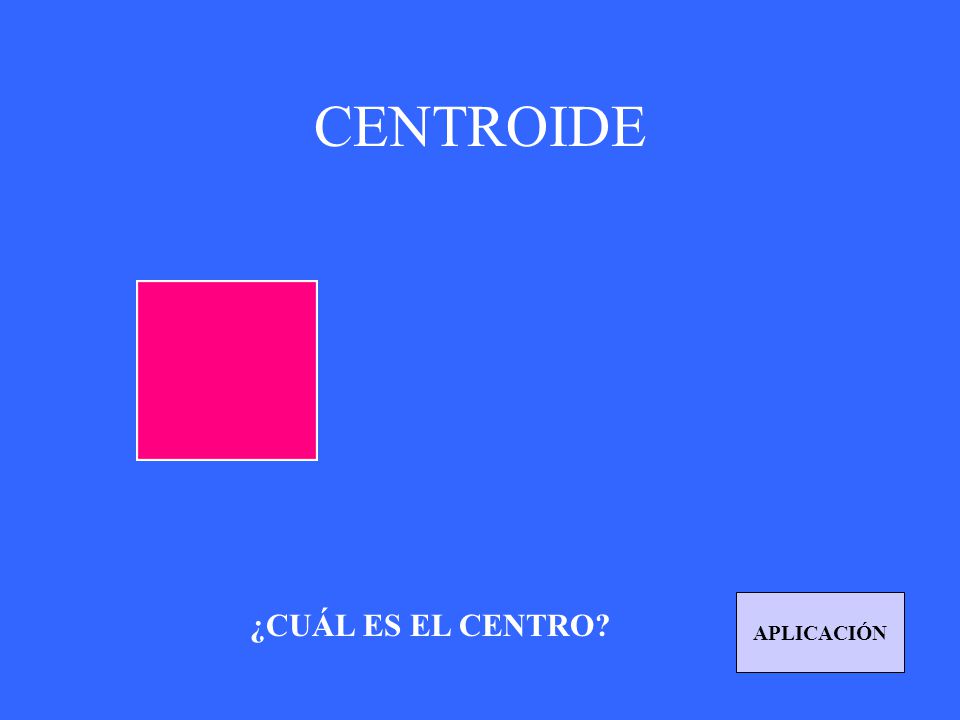

CENTROIDE APLICACIÓN ¿CUÁL ES EL CENTRO?
4

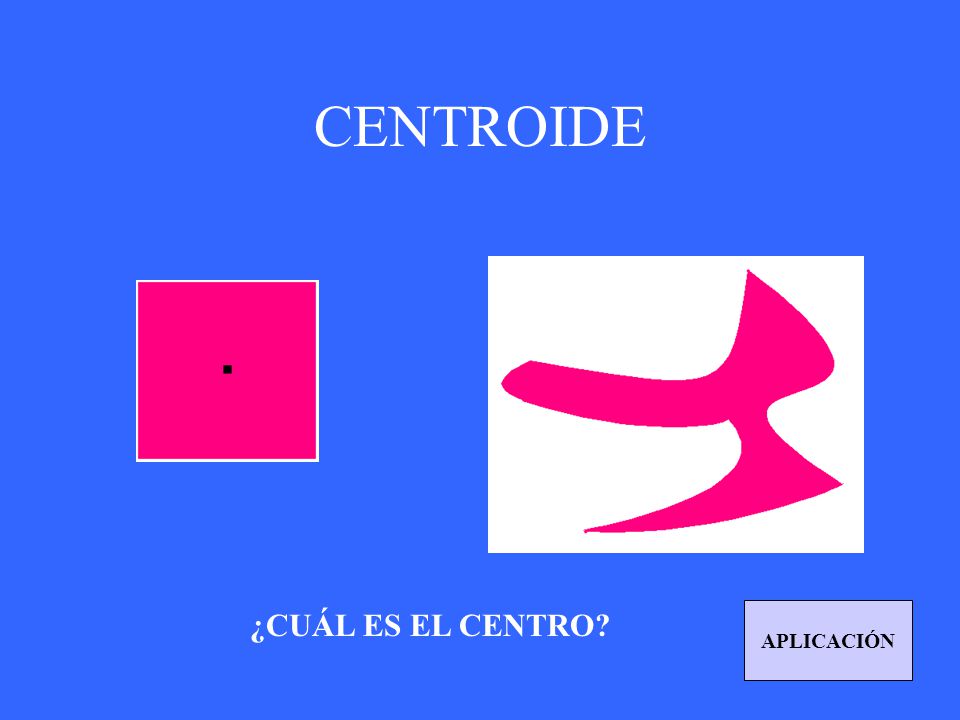

CENTROIDE ¿CUÁL ES EL CENTRO? APLICACIÓN APLICACIÓN
5

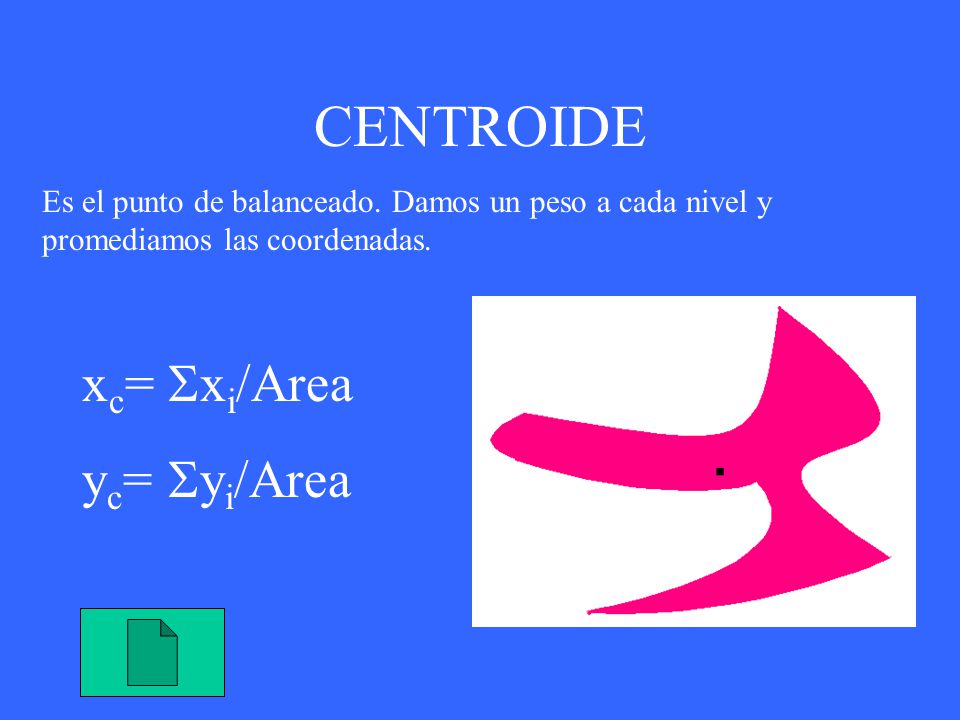

CENTROIDE xc= Sxi/Area yc= Syi/Area
Es el punto de balanceado. Damos un peso a cada nivel y promediamos las coordenadas. xc= Sxi/Area yc= Syi/Area
6

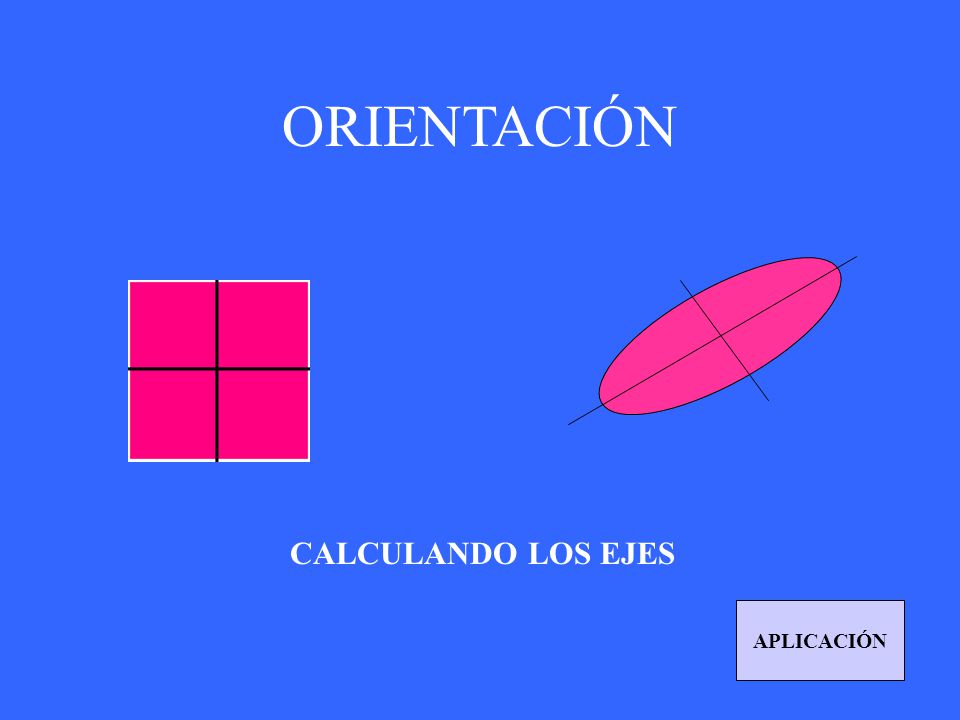

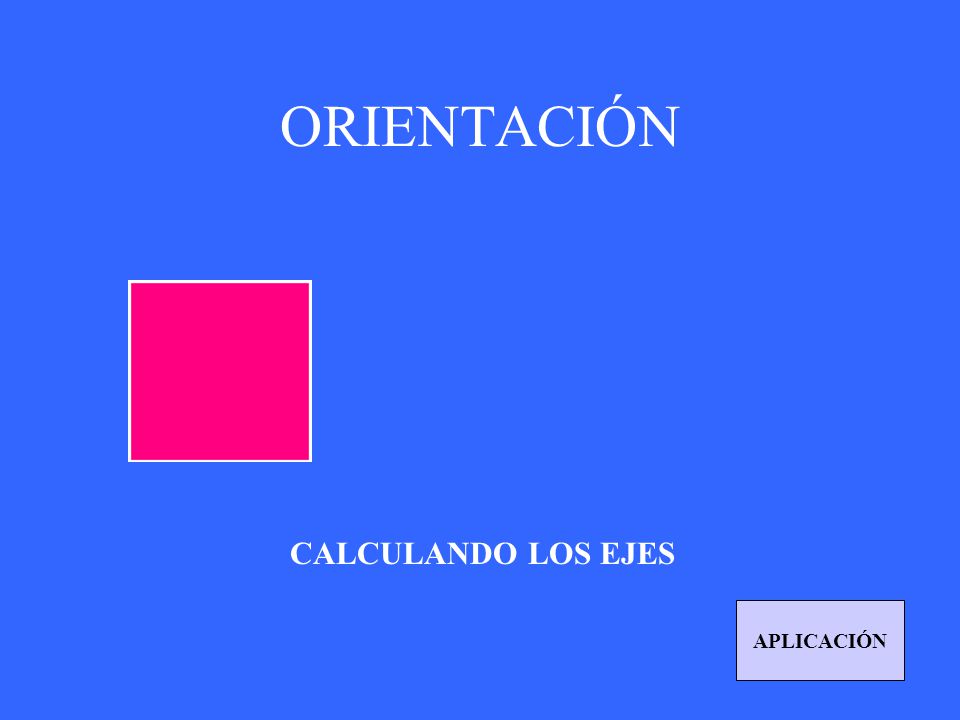

ORIENTACIÓN CALCULANDO LOS EJES APLICACIÓN
7
ORIENTACIÓN CALCULANDO LOS EJES APLICACIÓN
8
ORIENTACIÓN CALCULANDO LOS EJES APLICACIÓN
9
ORIENTACIÓN CALCULANDO LOS EJES APLICACIÓN
10
ORIENTACIÓN a CALCULANDO LOS EJES APLICACIÓN
11

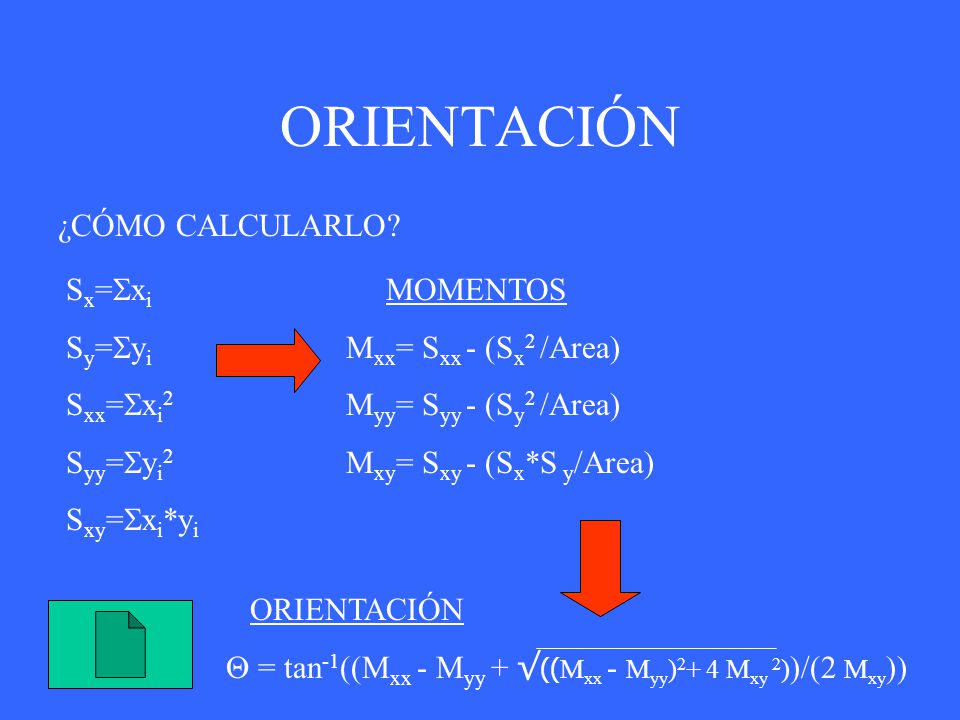

ORIENTACIÓN ¿CÓMO CALCULARLO? Sx=Sxi Sy=Syi Sxx=Sxi2 Syy=Syi2
Sxy=Sxi*yi MOMENTOS Mxx= Sxx - (Sx2 /Area) Myy= Syy - (Sy2 /Area) Mxy= Sxy - (Sx*S y/Area) ORIENTACIÓN Q = tan-1((Mxx - Myy + √((Mxx - Myy)2+ 4 Mxy 2))/(2 Mxy))
12

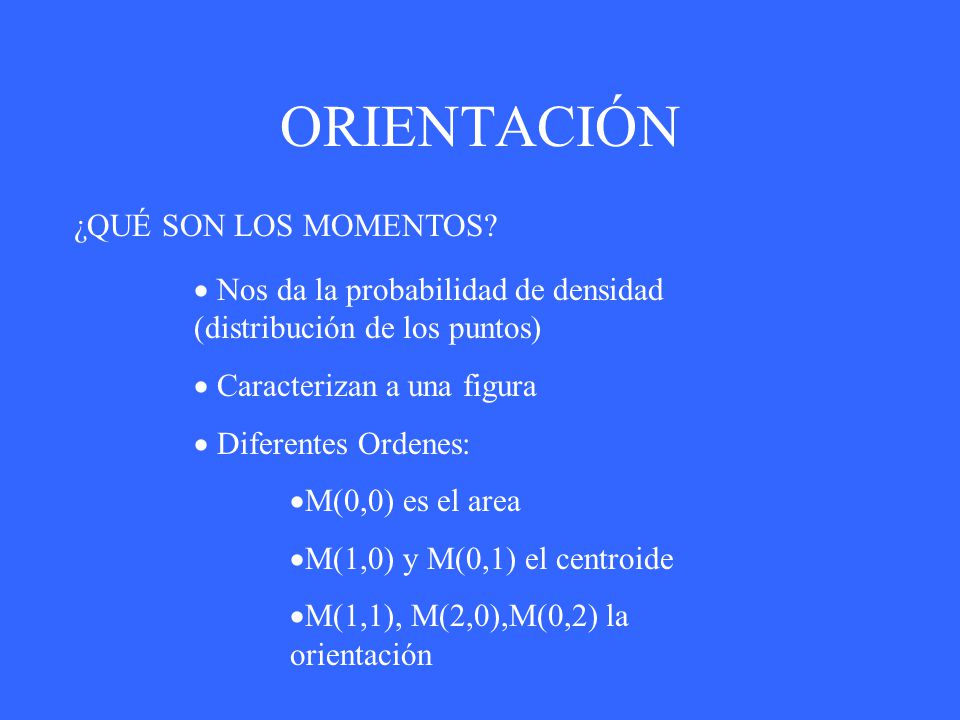

ORIENTACIÓN ¿QUÉ SON LOS MOMENTOS?
Nos da la probabilidad de densidad (distribución de los puntos) Caracterizan a una figura Diferentes Ordenes: M(0,0) es el area M(1,0) y M(0,1) el centroide M(1,1), M(2,0),M(0,2) la orientación
13

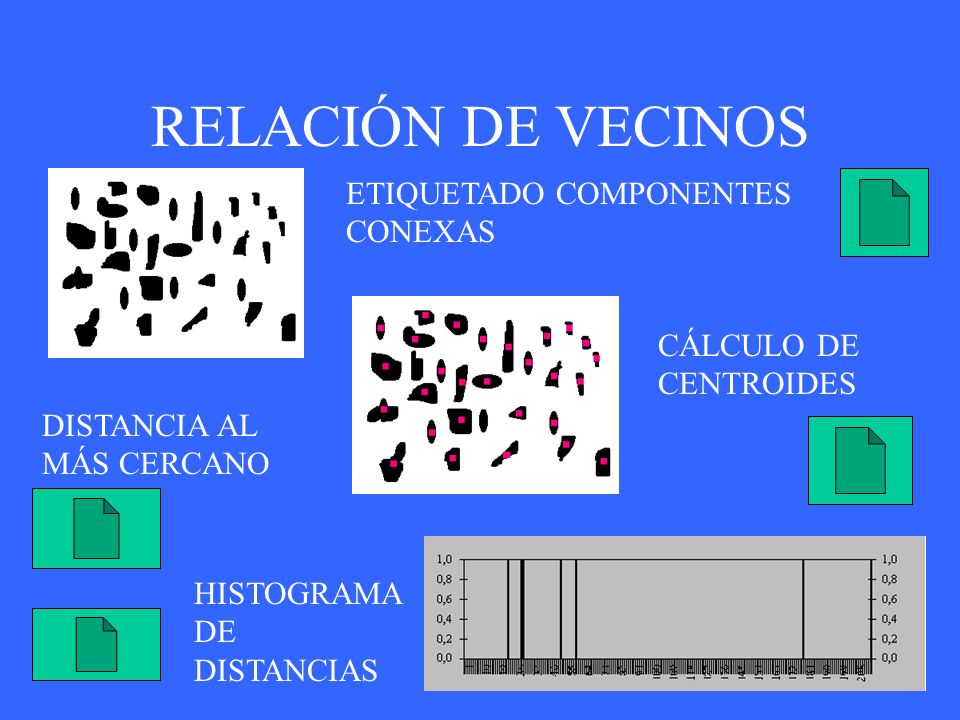

RELACIÓN DE VECINOS ETIQUETADO COMPONENTES CONEXAS
CÁLCULO DE CENTROIDES DISTANCIA AL MÁS CERCANO HISTOGRAMA DE DISTANCIAS
14

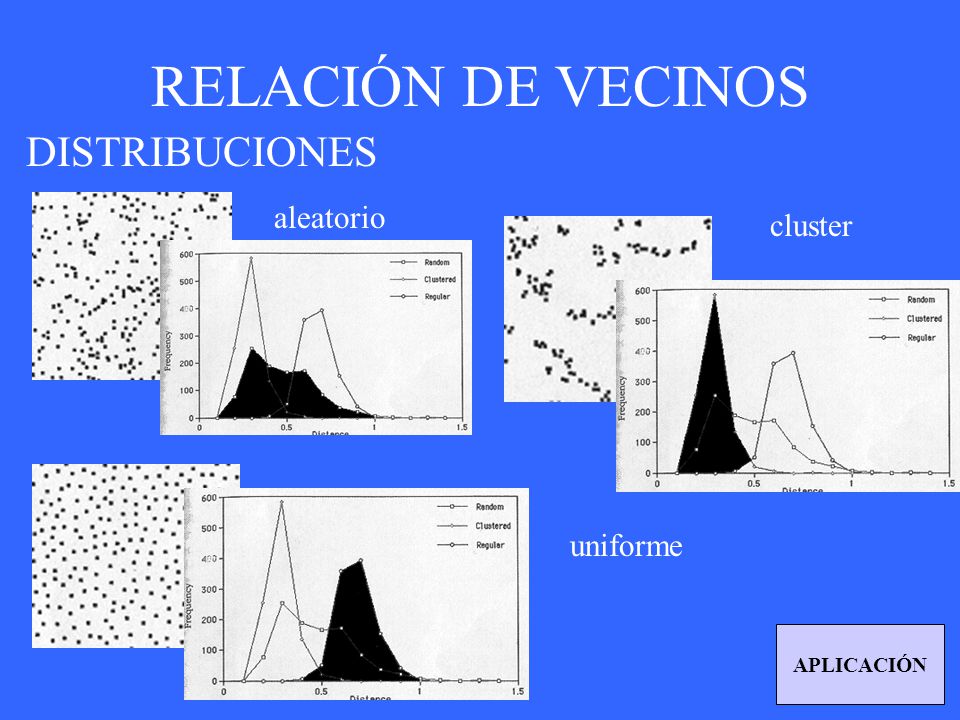

RELACIÓN DE VECINOS DISTRIBUCIONES aleatorio cluster uniforme
APLICACIÓN
