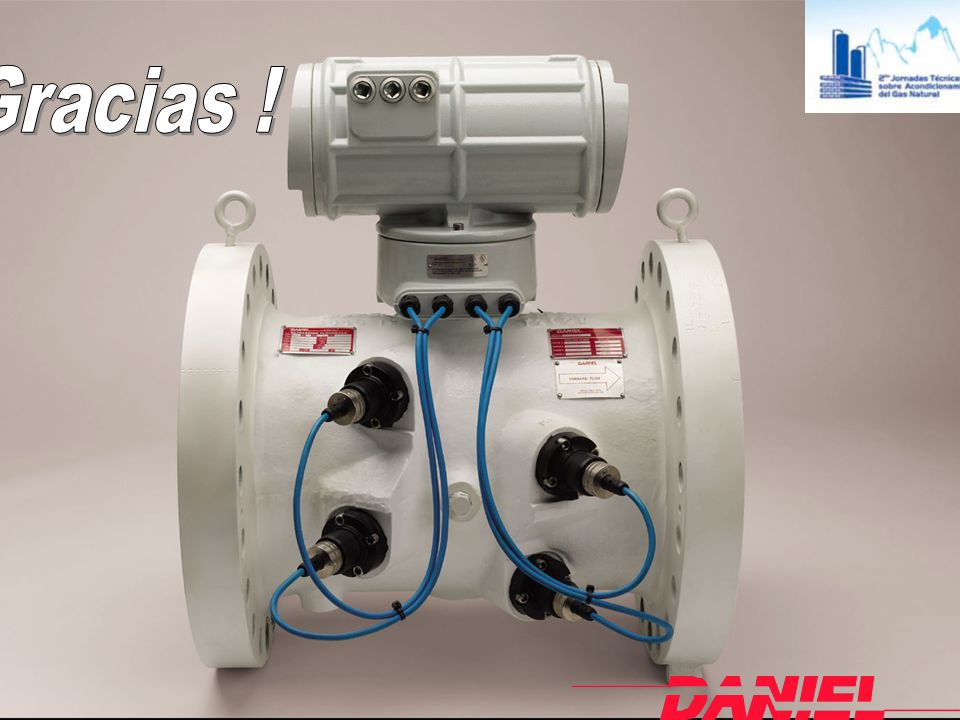

1 MEDICION DE GAS NATURAL CON TECNOLOGIA ULTRASONICA EN APLICACIONES FISCALES (AGA Rep. No 9) – DIAGNOSTICOS AVANZADOS Solange Fornabaio 2das. Jornadas de Acondicionamiento de Gas Natural – IAPG Calafate, Argentina - Octubre, 2008

2 Cálculo del tiempo de tránsito Donde:t = tiempo d = distancia v = velocidad Pongamos como ejemplo el tiempo de transito de un automóvil Where:t ud = tiempo de transito de U a D t du = tiempo de transito de D a U L = distancia entre U y D x = distancia axial entre U yD C = velocidad del sonido en el medio V i = velocidad equivalente del fluido θ = ángulo de transmisión acústica (Eq. 2) (Eq. 3) (Eq. 1) (Eq. 4) (Eq. 5)

3 Cálculo del tiempo de tránsito

4 A B C D

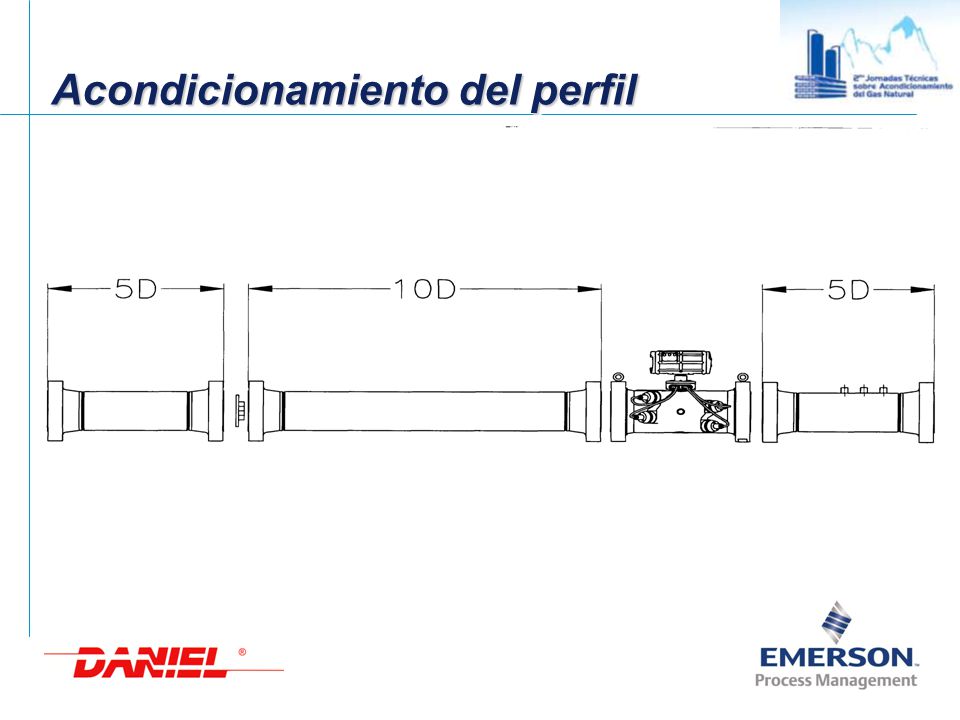

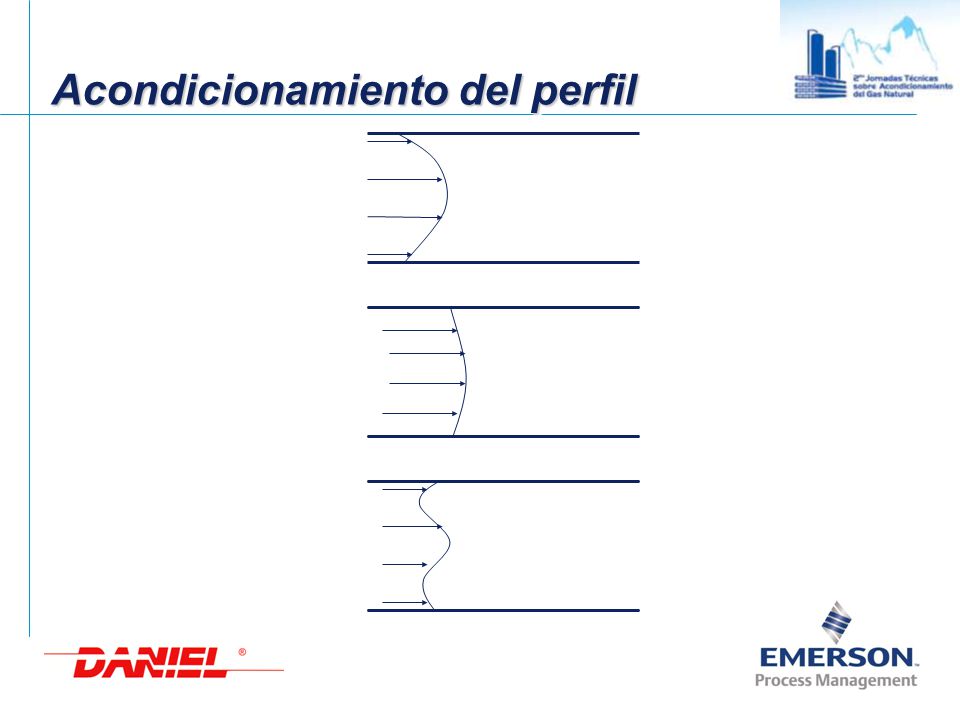

5 Acondicionamiento del perfil

6

7

8 Información de Diagnóstico Mediciones de la velocidad del flujo para cada haz Obstrucción en el acondicionador de flujo Perfil normal de velocidades en medidor de 12”

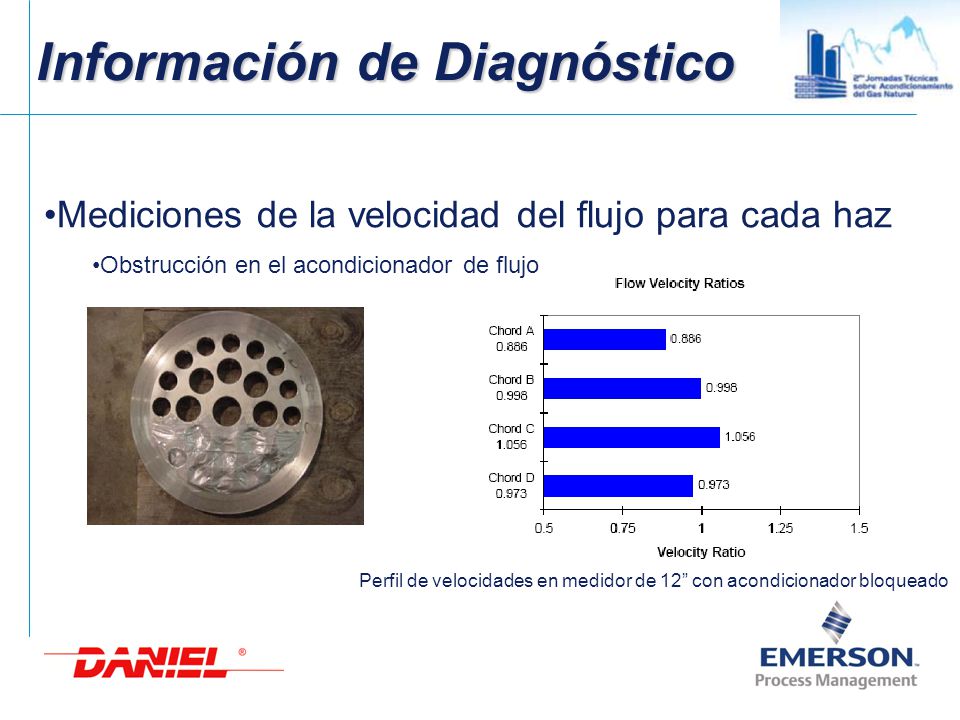

9 Información de Diagnóstico Mediciones de la velocidad del flujo para cada haz Obstrucción en el acondicionador de flujo Perfil de velocidades en medidor de 12” con acondicionador bloqueado

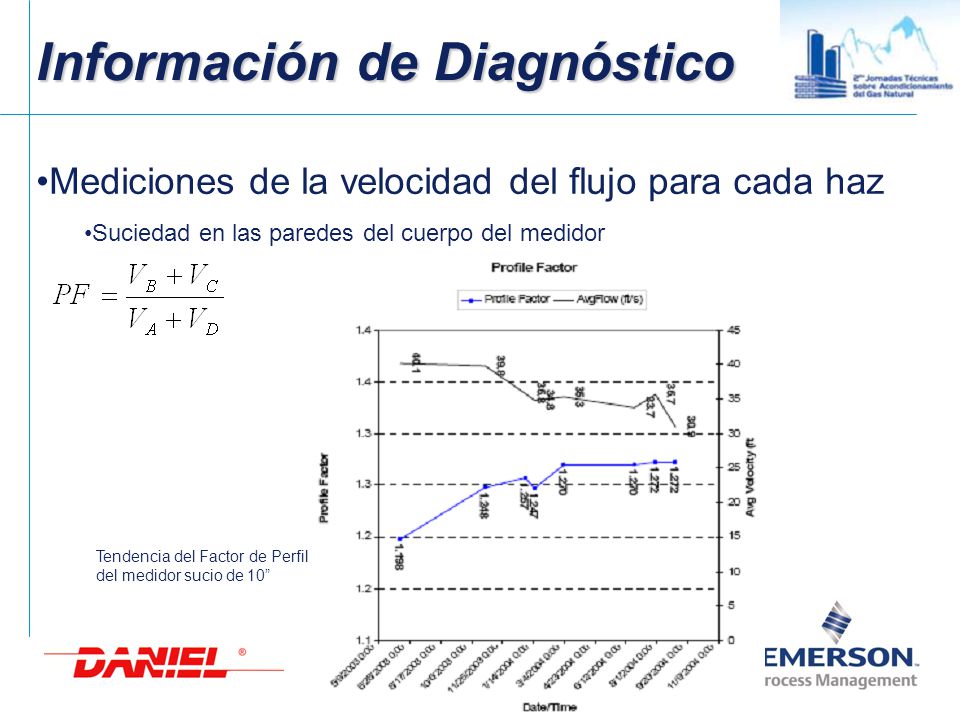

10 Información de Diagnóstico Mediciones de la velocidad del flujo para cada haz Suciedad en las paredes del cuerpo del medidor Tendencia del Factor de Perfil del medidor sucio de 10”

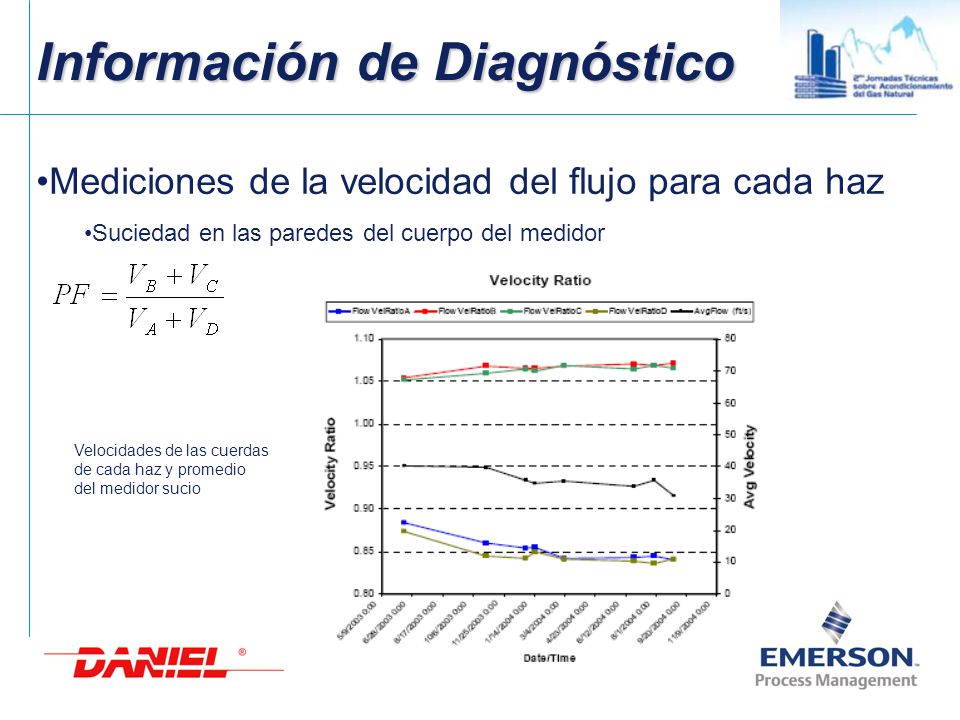

11 Información de Diagnóstico Mediciones de la velocidad del flujo para cada haz Suciedad en las paredes del cuerpo del medidor Velocidades de las cuerdas de cada haz y promedio del medidor sucio

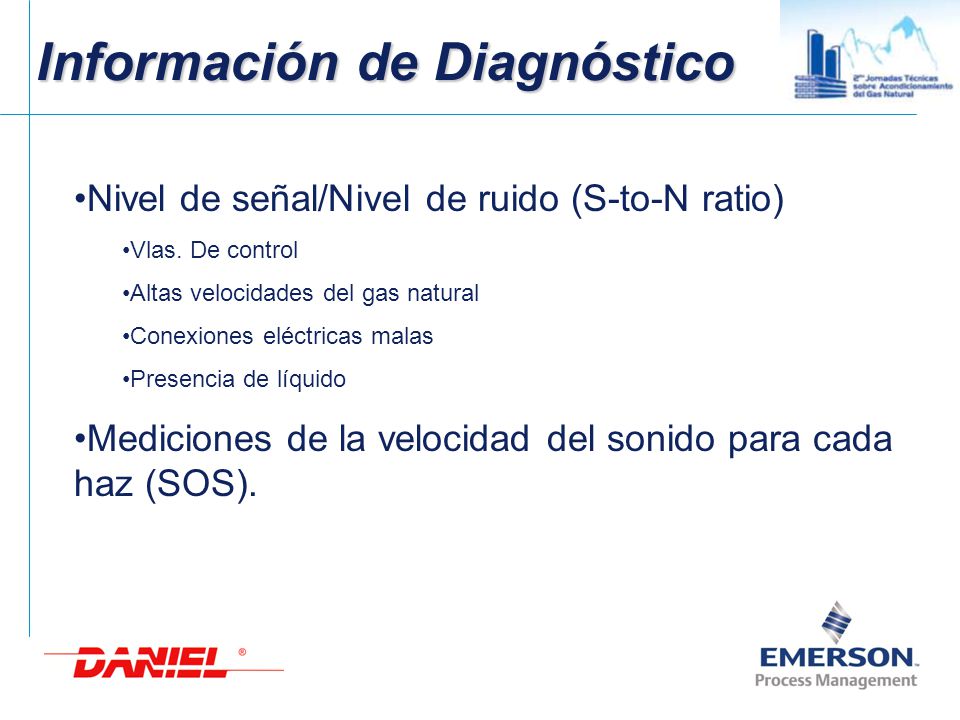

12 Información de Diagnóstico Nivel de señal/Nivel de ruido (S-to-N ratio) Vlas. De control Altas velocidades del gas natural Conexiones eléctricas malas Presencia de líquido Mediciones de la velocidad del sonido para cada haz (SOS).

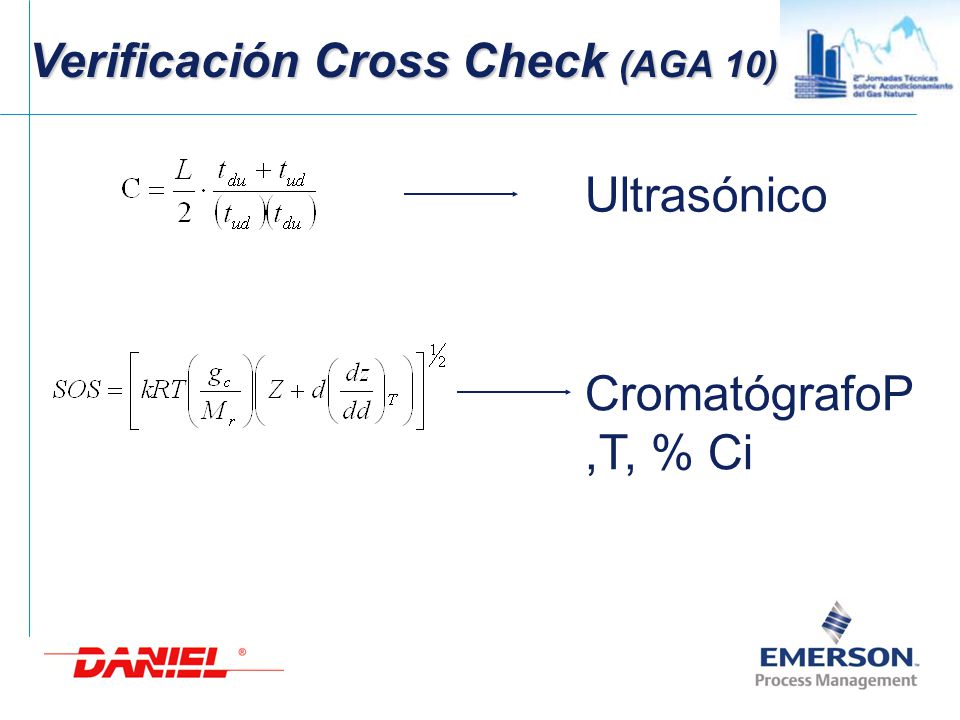

13 Verificación Cross Check (AGA 10) Ultrasónico CromatógrafoP,T, % Ci

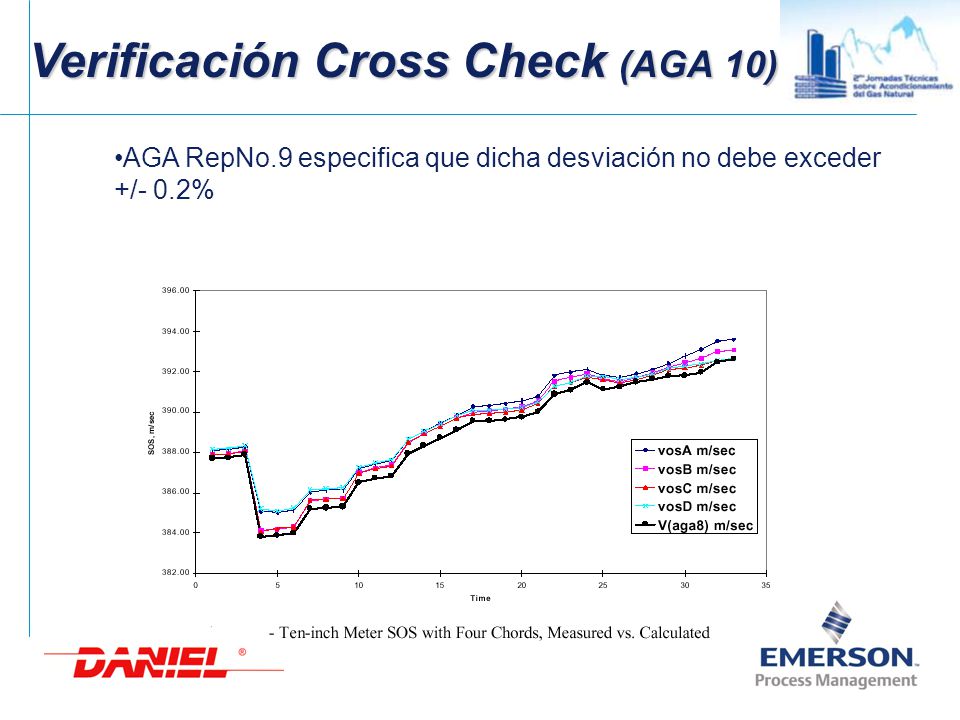

14 AGA RepNo.9 especifica que dicha desviación no debe exceder +/- 0.2% Verificación Cross Check (AGA 10)

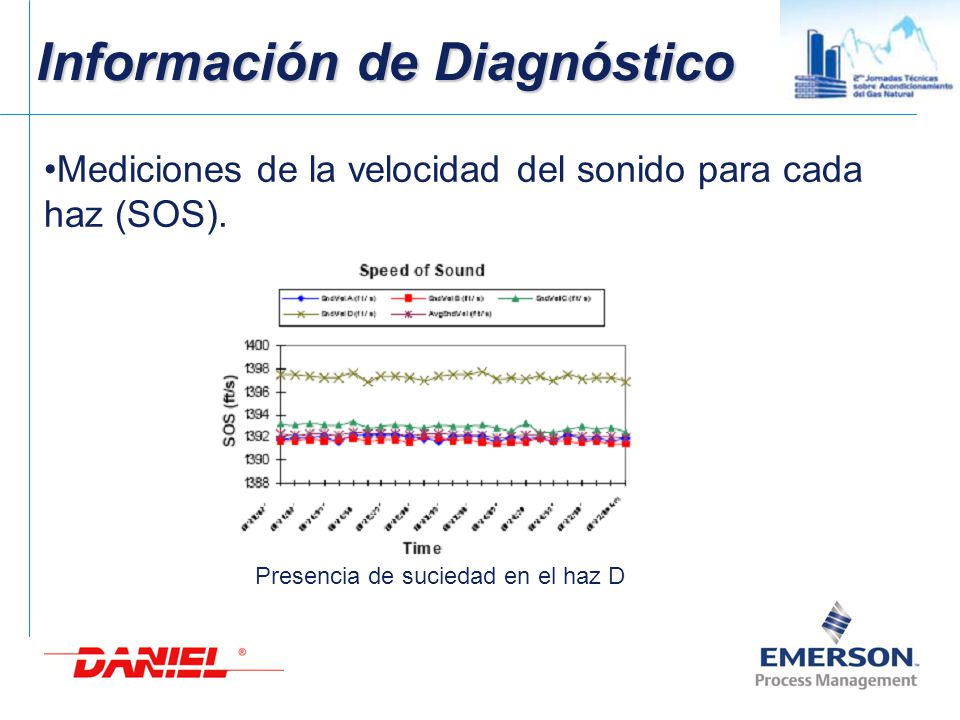

15 Información de Diagnóstico Mediciones de la velocidad del sonido para cada haz (SOS). Presencia de suciedad en el haz D

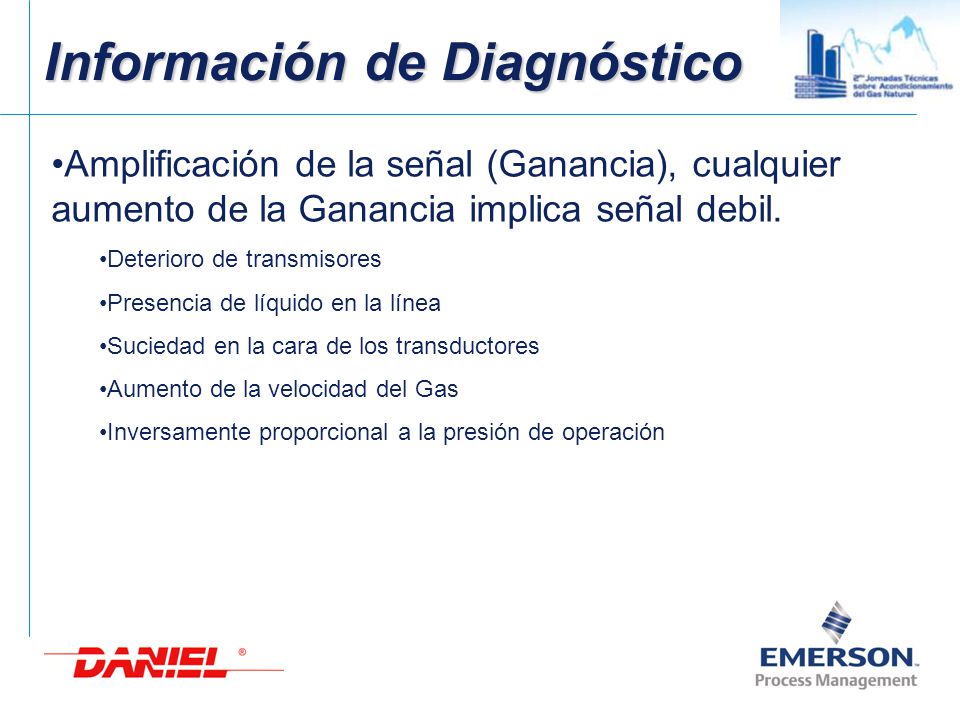

16 Información de Diagnóstico Amplificación de la señal (Ganancia), cualquier aumento de la Ganancia implica señal debil. Deterioro de transmisores Presencia de líquido en la línea Suciedad en la cara de los transductores Aumento de la velocidad del Gas Inversamente proporcional a la presión de operación

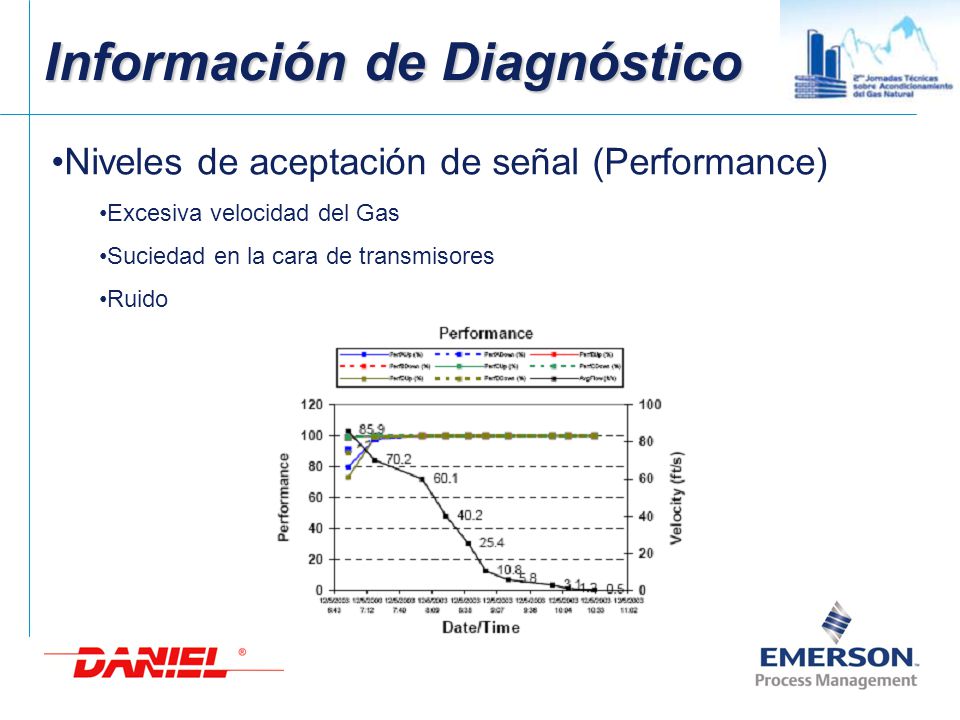

17 Información de Diagnóstico Niveles de aceptación de señal (Performance) Excesiva velocidad del Gas Suciedad en la cara de transmisores Ruido

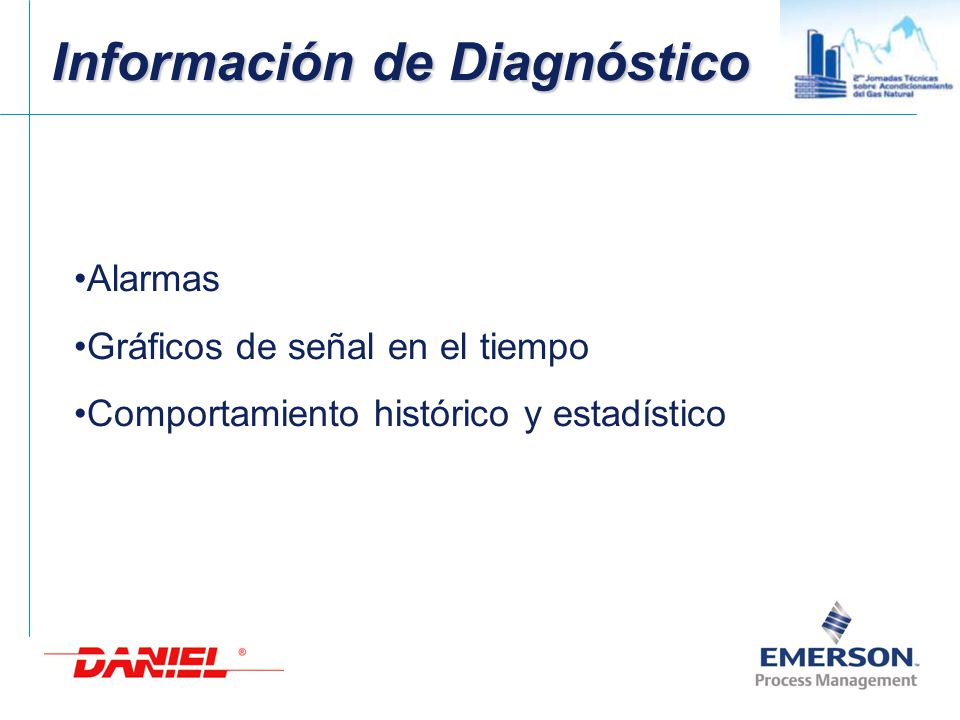

18 Información de Diagnóstico Alarmas Gráficos de señal en el tiempo Comportamiento histórico y estadístico

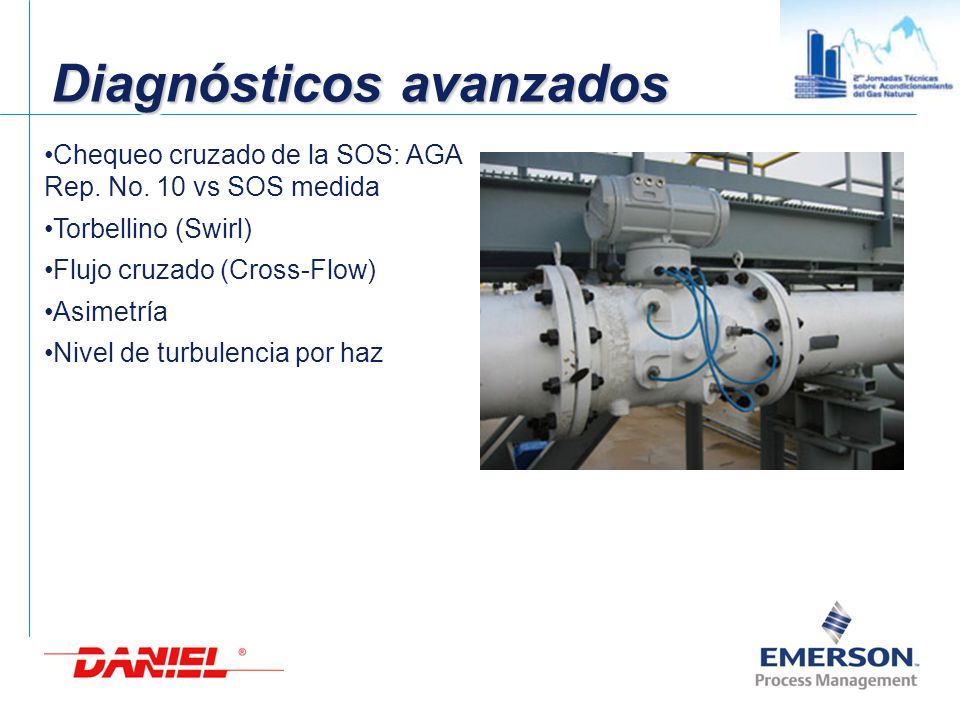

19 Chequeo cruzado de la SOS: AGA Rep. No. 10 vs SOS medida Torbellino (Swirl) Flujo cruzado (Cross-Flow) Asimetría Nivel de turbulencia por haz Diagnósticos avanzados

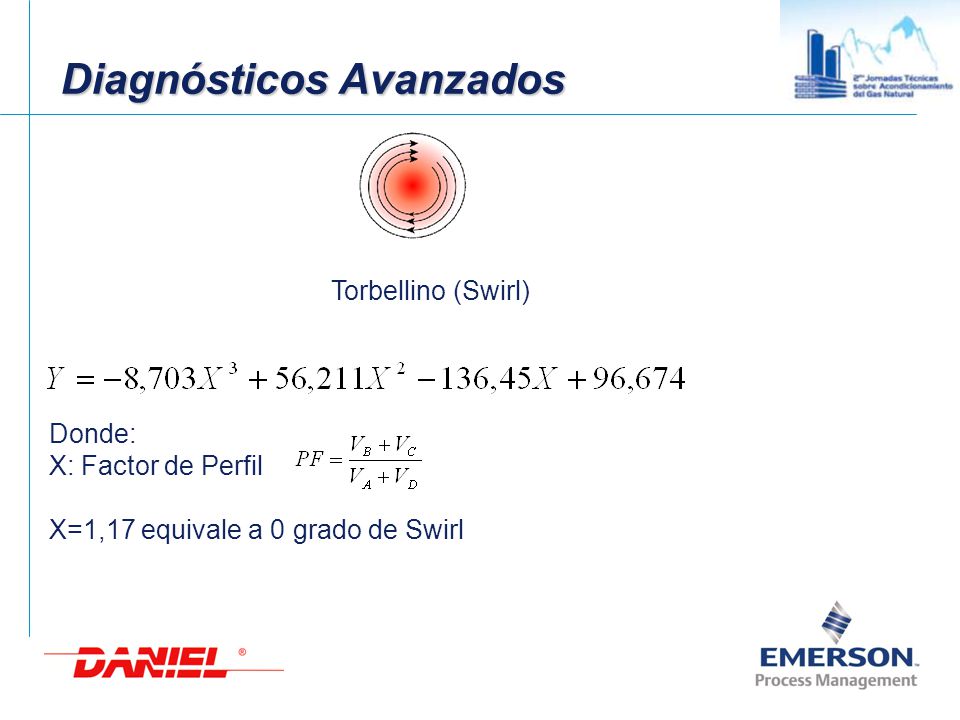

20 Diagnósticos Avanzados Torbellino (Swirl) Donde: X: Factor de Perfil X=1,17 equivale a 0 grado de Swirl

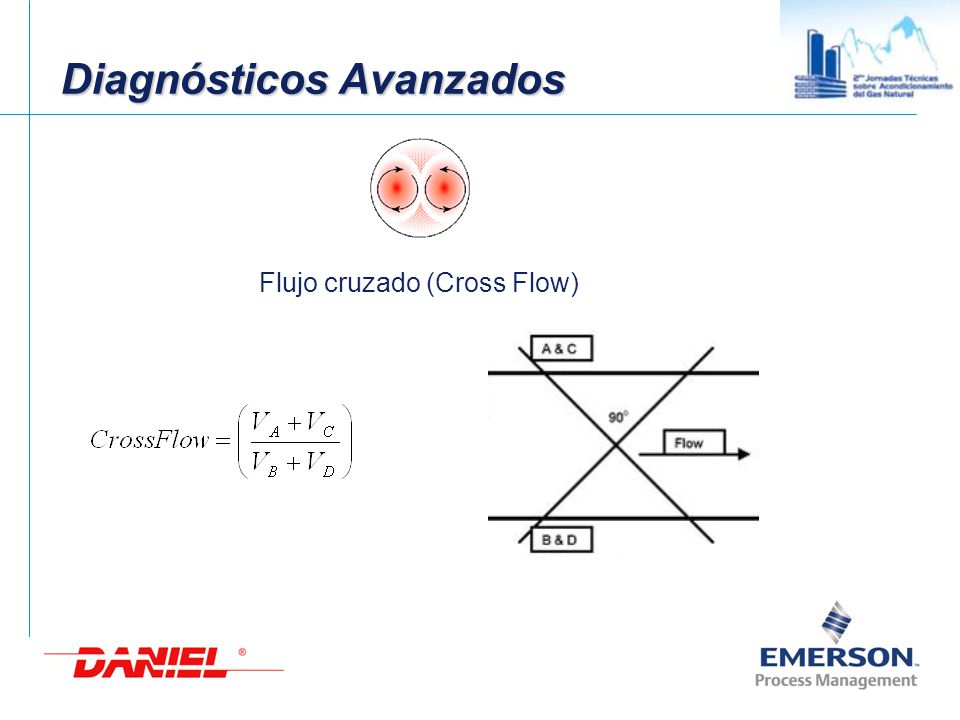

21 Diagnósticos Avanzados Flujo cruzado (Cross Flow)

22 Diagnósticos Avanzados Simetría

23 Diagnósticos Avanzados Turbulencia: es la variabilidad de la velocidad de cada haz durante El tiempo que el medidor realiza el muestreo.
