1 Embrages y Frenos Imagen: Zapata larga que expande el aro interno del embrage.

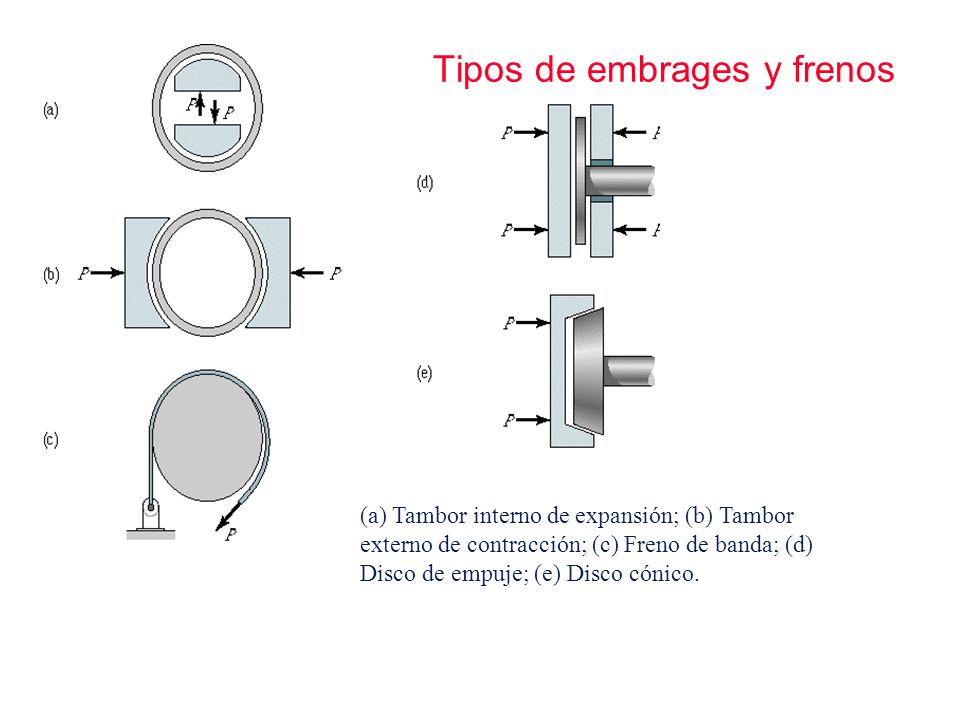

2 Tipos de embrages y frenos
(a) Tambor interno de expansión; (b) Tambor externo de contracción; (c) Freno de banda; (d) Disco de empuje; (e) Disco cónico.

3 Tipos de embrages y frenos
Embrages magnéticos Conjunto embrage - freno Superficie del disco, radios. Este también puede funcionar como un freno.

4 Embrage de disco de empuje

5 Embrage de disco de empuje

6 Embrage de disco de empuje
Superficie del disco, radios. Este también puede funcionar como un freno.

7 Embrage de disco de empuje
DATOS: Un conjunto sencillo de embragues de discos de empuje se diseñará para un motor con un par de torsión máximo de 150 N-m. Un material tejido hará contacto con acero en un medio seco. Se supone un factor de seguridad de 1.5 para considerar el deslizamiento en el par de torsión máximo del motor. El diámetro exterior debe ser lo mas pequeño posible. HALLAR Determine los valores apropiados de r0, ri, y P (fuerza normal máxima que se puede aplicar al embrague).

8 Frenos de disco

9 Frenos de disco DATOS: Se dispone de un freno de disco con dos frotadores, los cuales abarcan un ángulo de 45º. β = ½ HALLAR la capacidad de frenado para ambas teorías (desgaste y presión uniforme).

10 Par de torsión adimensional
Efecto del ratio de radios sobre el par de torsión adimensional para ambos modelos.

11 Propiedades de los materiales de contacto
Propiedades representativas de materiales de contacto que trabajan en seco.

12 Propiedades de los materiales de contacto
Propiedades representativas de materiales de contacto que trabajan en aceite.

13 Fuerzas en un disco cónico

14 Freno de bloque o de zapata corta
Aqui podemos observar dos configuraciones diferentes, relativa a la posición del pasador.

15 Ejercicio Datos: zapata corta. T= 2000lb pulg a 500 rpm. μ= 0.3
Se pide: - Fuerza normal sobre la zapata. - Fuerza de accionamiento, sentido horario. - Fuerza de accionamiento, sentido anti horario. - Dimensión de autobloqueo.

16 Frenos de tambor de zapata larga
FRENO INTERNO DE EXPANSIÓN Definiciones

17 Fuerzas y dimensiones. Fuerzas y dimensiones de un freno de tambor de zapata larga interno de expansión. Fuerzas Presiones

18 Ejercicio Se pide: - Zapatas auto y no auto blocantes.
- Fuerzas de accionamiento y pares torsores. - Reacciones en los pasadores.

19 Frenos de tambor de zapata larga
FRENO EXTERNO DE CONTRACCIÓN Fuerzas y dimensiones del freno.

20 Frenos de pivote, cargados simétricamente

21 Frenos de banda (a) Fuerzas sobre el freno; (b) Fuerzas sobre un elemento diferencial.

22 Ejercicio Se pide: - Momento torsor. - Fuerza de accionamiento.
- Valor de d10 cuando la fuerza del freno bloquea.

23 Ejercicio: Freno de una grua
Una una grua hidraúlica eleva una carga de 20 Tn. El diámetro del tambor que arrolla el cable es de 12 pulg.con un C.S. de 1,5. No hay límites de espacio. Aqui es importante el efecto autoenergizante. Hallar: ¿Freno de disco o zapata? Y calcularlo.
