Sistemas de E/S, Programada por Interrupciones su Gestión
Esperanza Lozada de Coronel
2
Modelo Genérico de un Módulo de E/S
3
DISPOSITIVOS EXTERNOS
Interacción con humanos Interacción con máquinas DISPOSITIVOS EXTERNOS Comunicación
4
Estructura Interna de un Dispositivo Externo
5

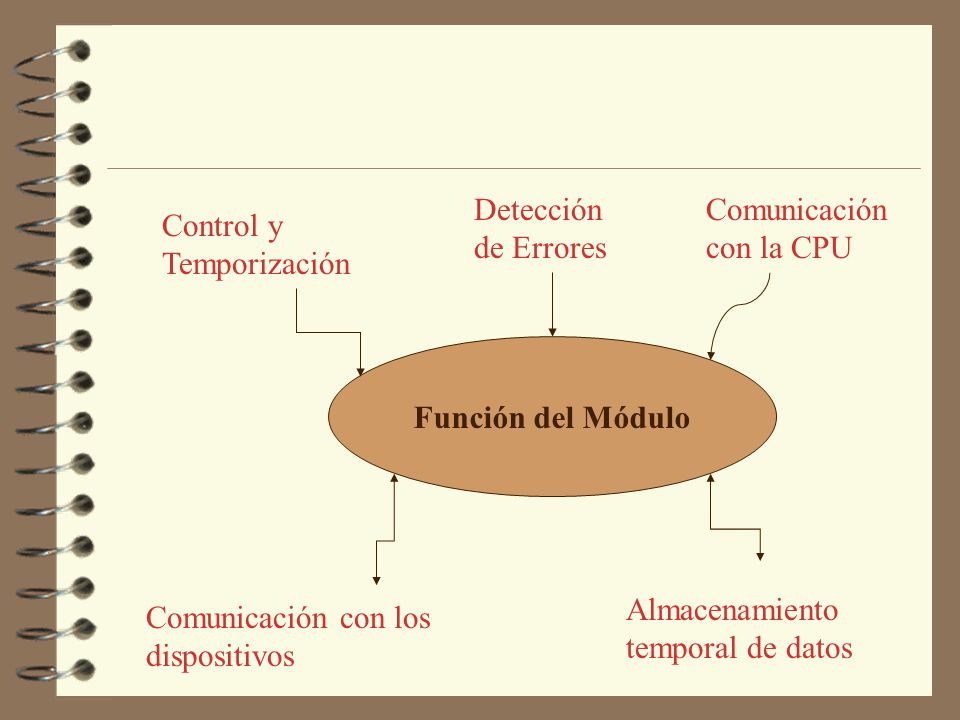

Detección de Errores Comunicación con la CPU Control y Temporización Función del Módulo Almacenamiento temporal de datos Comunicación con los dispositivos
6
Diagrama de Bloques de un Módulo de E/S
7
Cuáles son las técnicas para
realizar las E/S E/S programada Acceso Directo a Memoria E/S por Interrupciones
8
E/S PROGRAMADA Desde el punto de vista de las órdenes: Control. Test.
Lectura. Escritura. Desde el punto de vista de las instrucciones:
9
E/S PROGRAMADA
10
E/S Mediante Interrupciones
Módulo de E/S Recibe orden CPU Procede a leer dato Devuelve el dato TECLADO
11
E/S Mediante Interrupciones
Módulo de E/S Recibe orden CPU Posiciona el dato Procede a leer dato Devuelve el dato TECLADO
12
E/S Mediante Interrupciones
Módulo de E/S CPU Posiciona el dato Envía una interrupción a través de la línea de control TECLADO
13
E/S Mediante Interrupciones
CPU solicita el dato Módulo de E/S CPU TECLADO
14
E/S Mediante Interrupciones
Módulo de E/S CPU Sitúa el dato en el bus de datos TECLADO
15
Acceso Directo a Memoria(DMA)
16
Acceso Directo a Memoria(DMA)
Envía una orden DMA CPU Si se trata de una lectura o una escritura. La dirección del dispositivo de E/S. La posición inicial de memoria. El número de palabras a leer o escribir.
17
Mecanismo de DMA Todos los módulos comparten el mismo bus del sistema
Se integran las funciones de DMA y de E/S
18
Mecanismo de DMA Todos los módulos de E/S conectados a un módulo de
DMA mediante un bus de E/S
19
FIN
