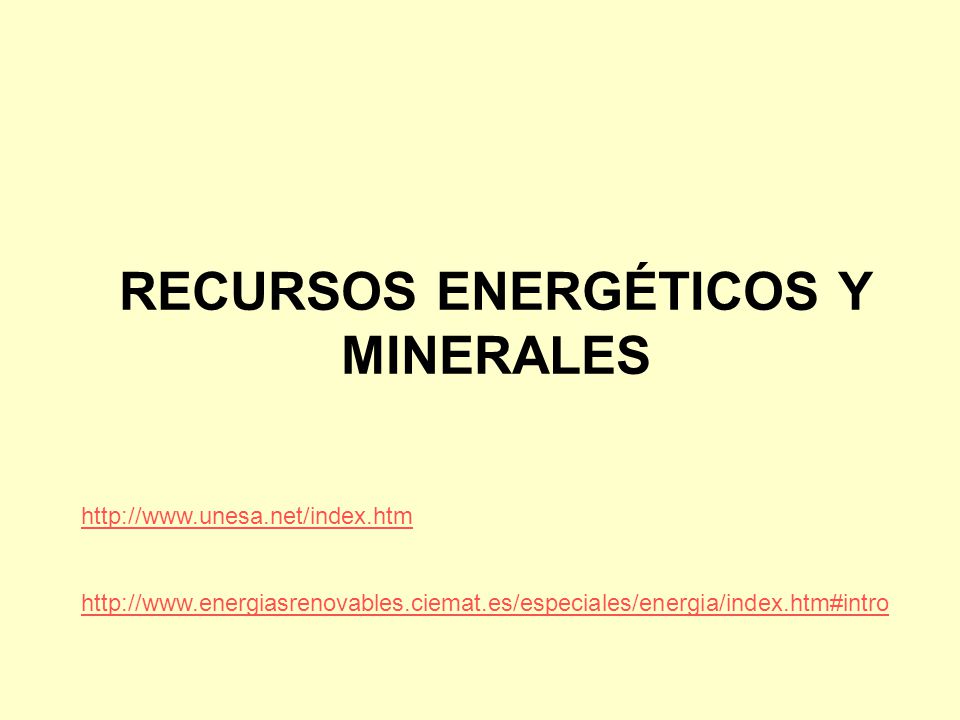

RECURSOS ENERGÉTICOS Y MINERALES

Presentación del tema: "RECURSOS ENERGÉTICOS Y MINERALES"— Transcripción de la presentación:

1 RECURSOS ENERGÉTICOS Y MINERALES

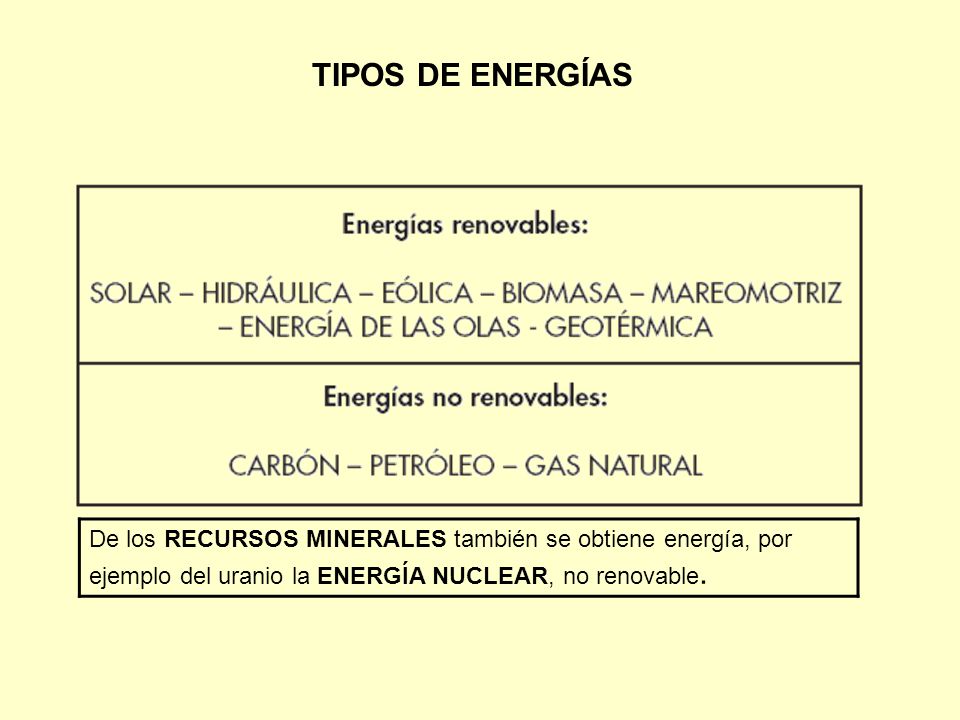

2 TIPOS DE ENERGÍAS De los RECURSOS MINERALES también se obtiene energía, por ejemplo del uranio la ENERGÍA NUCLEAR, no renovable.

3 Btu= unidades térmicas inglesas

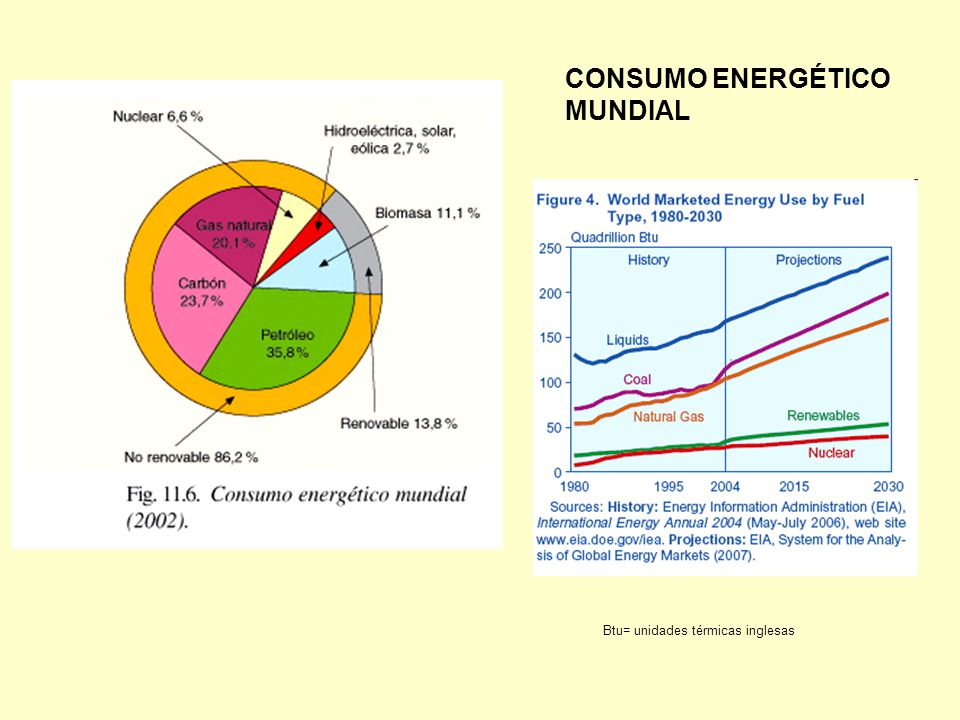

CONSUMO ENERGÉTICO MUNDIAL Btu= unidades térmicas inglesas

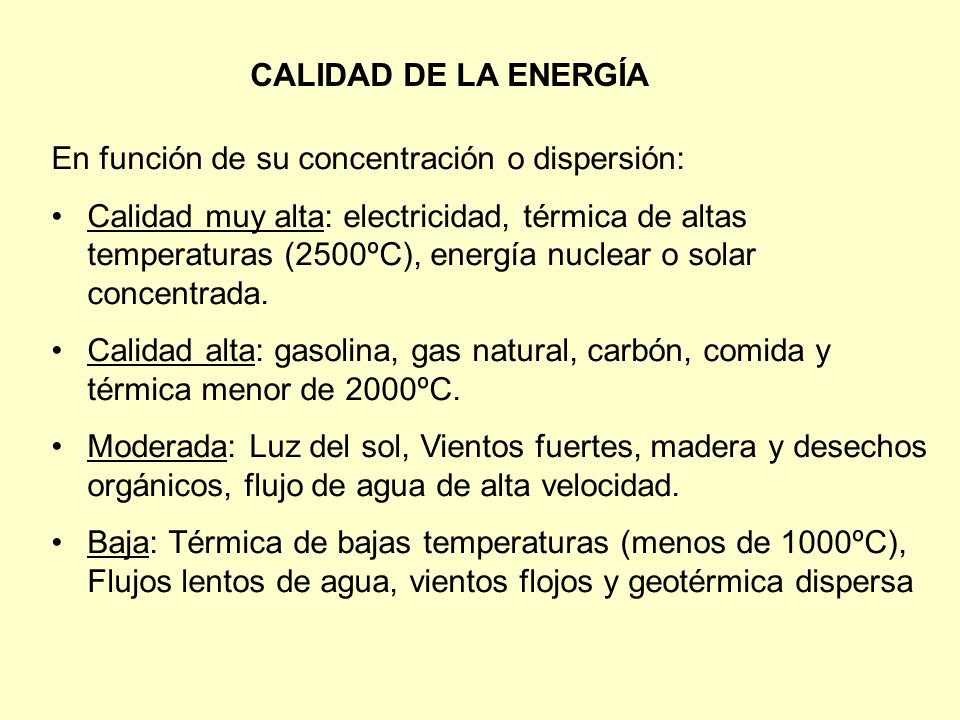

4 CALIDAD DE LA ENERGÍA En función de su concentración o dispersión: Calidad muy alta: electricidad, térmica de altas temperaturas (2500ºC), energía nuclear o solar concentrada. Calidad alta: gasolina, gas natural, carbón, comida y térmica menor de 2000ºC. Moderada: Luz del sol, Vientos fuertes, madera y desechos orgánicos, flujo de agua de alta velocidad. Baja: Térmica de bajas temperaturas (menos de 1000ºC), Flujos lentos de agua, vientos flojos y geotérmica dispersa

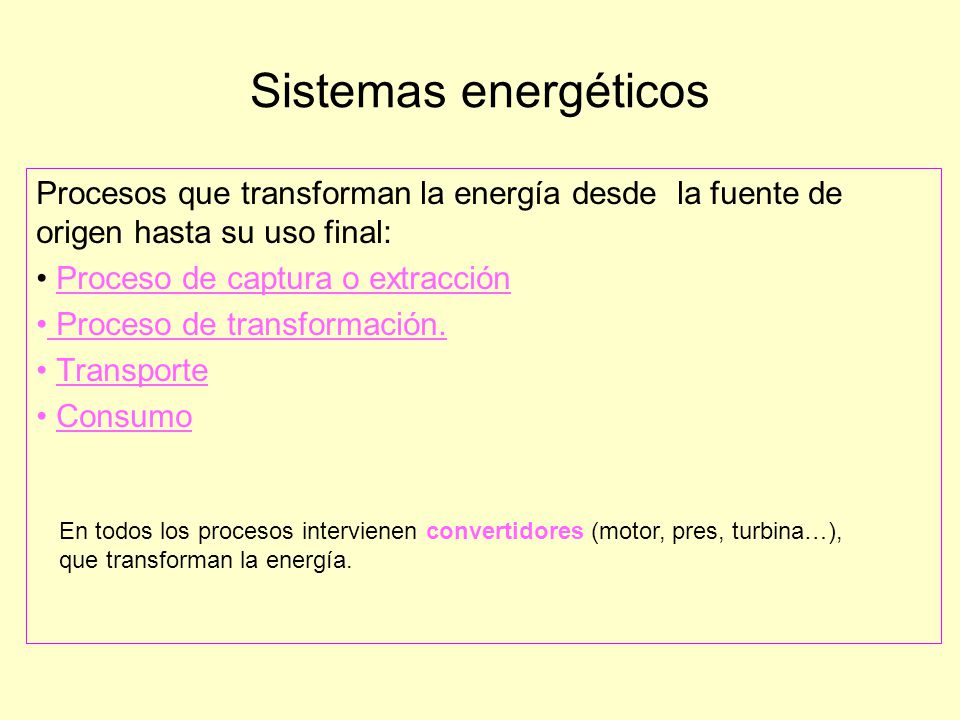

5 Sistemas energéticos Procesos que transforman la energía desde la fuente de origen hasta su uso final: Proceso de captura o extracción Proceso de transformación. Transporte Consumo En todos los procesos intervienen convertidores (motor, pres, turbina…), que transforman la energía.

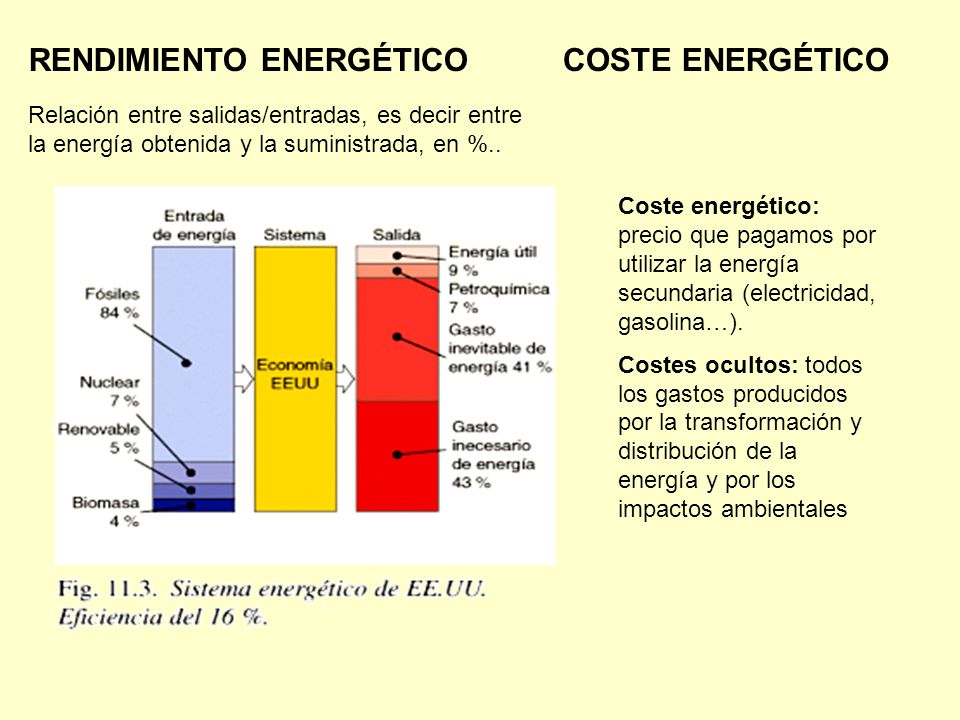

6 RENDIMIENTO ENERGÉTICO COSTE ENERGÉTICO
Relación entre salidas/entradas, es decir entre la energía obtenida y la suministrada, en %.. Coste energético: precio que pagamos por utilizar la energía secundaria (electricidad, gasolina…). Costes ocultos: todos los gastos producidos por la transformación y distribución de la energía y por los impactos ambientales

7 RECURSOS Y RESERVAS

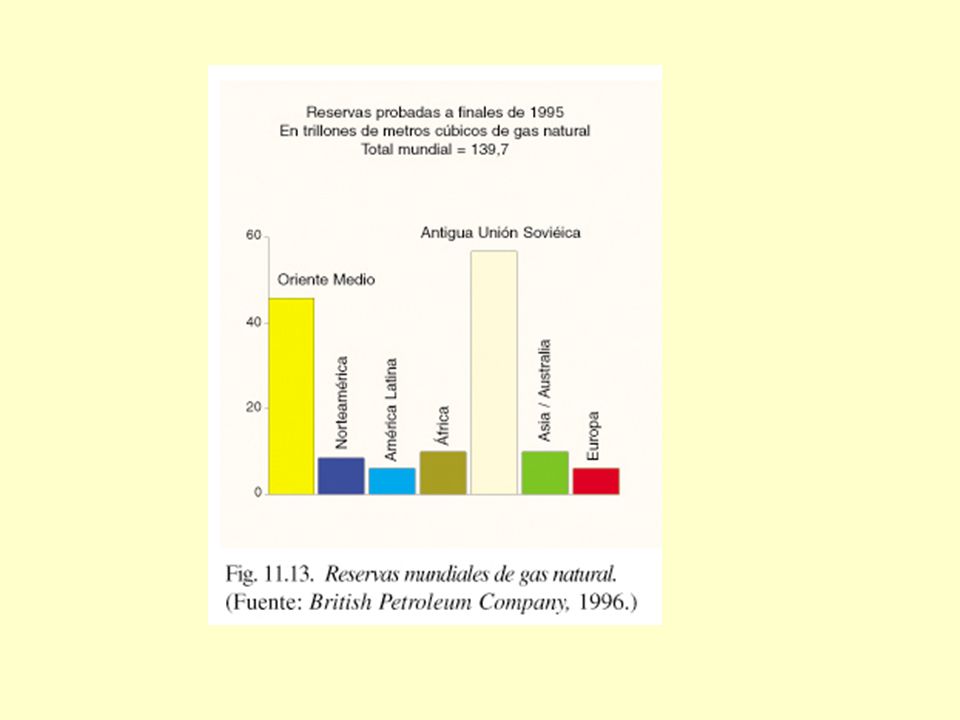

8

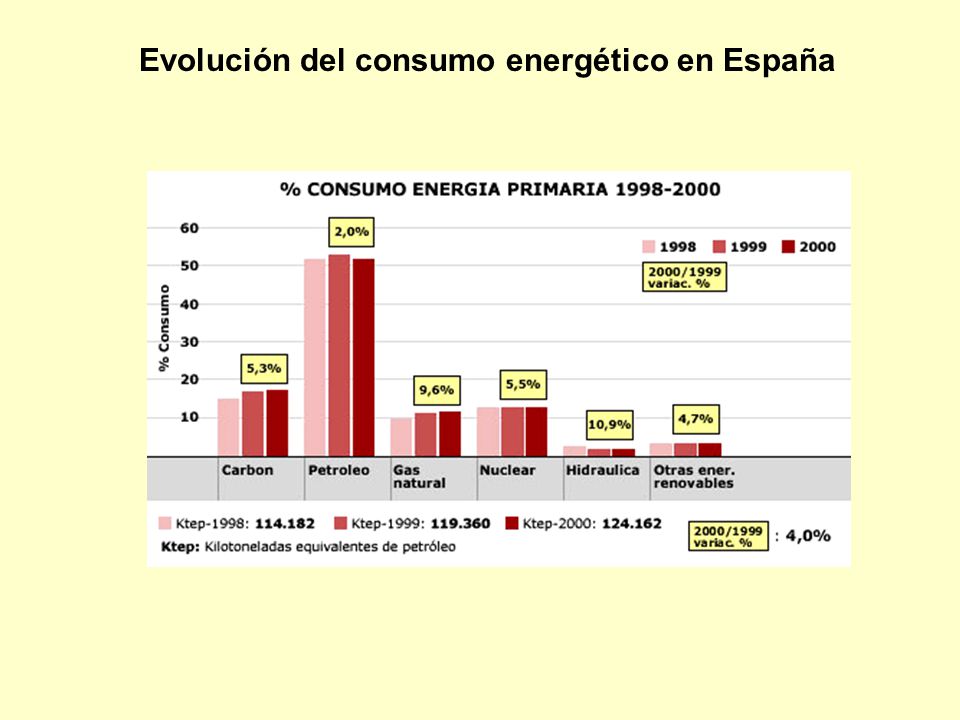

9 Evolución del consumo energético en España

10

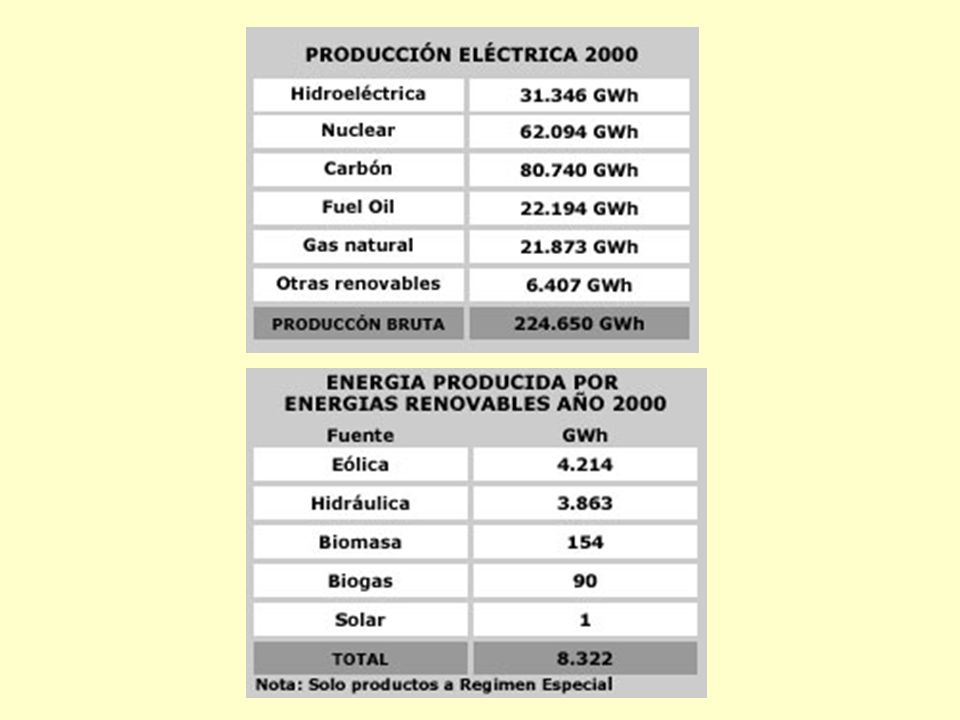

11

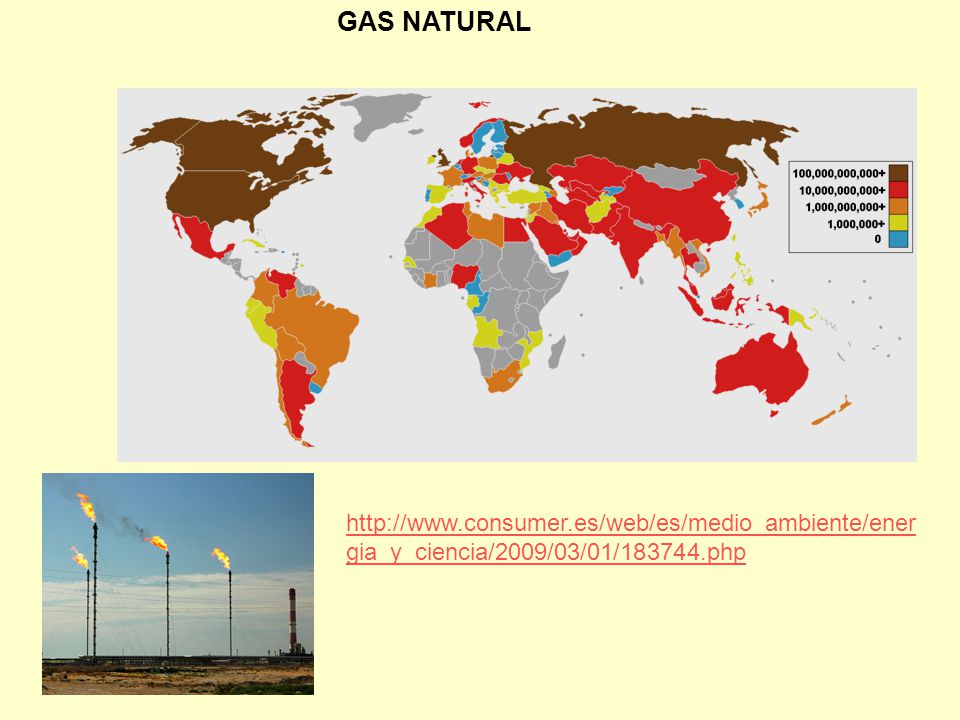

12 GAS NATURAL

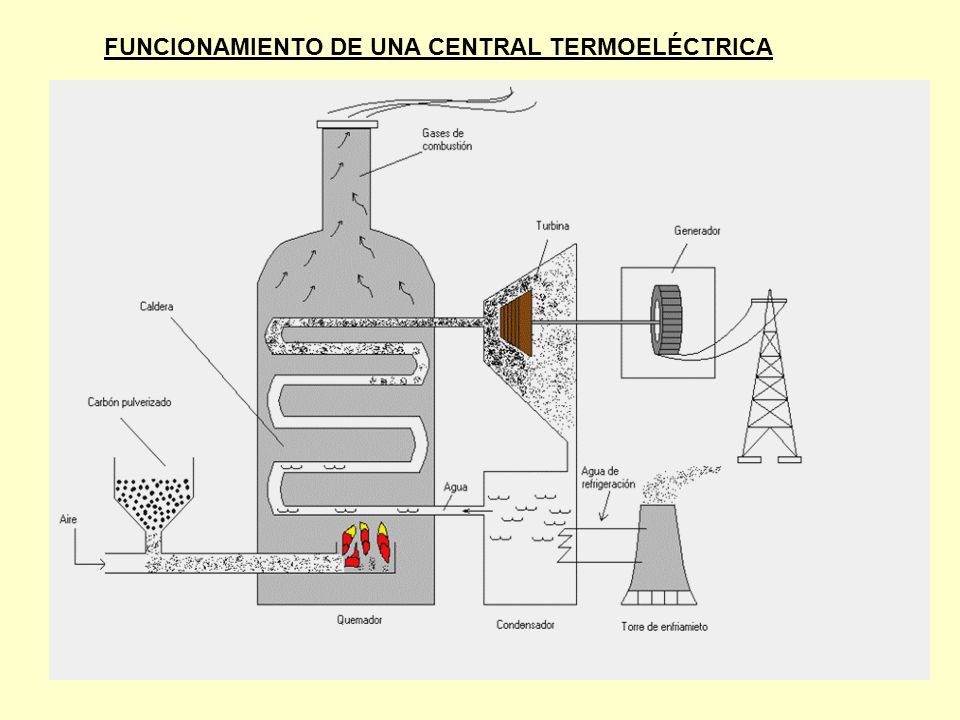

13 FUNCIONAMIENTO DE UNA CENTRAL TERMOELÉCTRICA

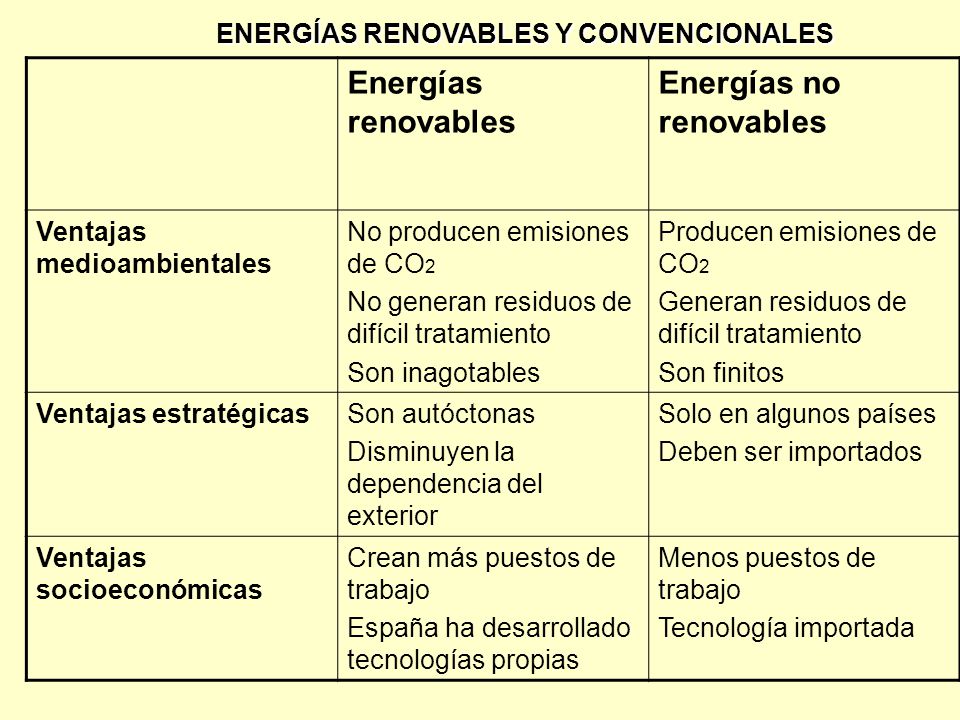

14 ENERGÍAS RENOVABLES Y CONVENCIONALES
Energías no renovables Ventajas medioambientales No producen emisiones de CO2 No generan residuos de difícil tratamiento Son inagotables Producen emisiones de CO2 Generan residuos de difícil tratamiento Son finitos Ventajas estratégicas Son autóctonas Disminuyen la dependencia del exterior Solo en algunos países Deben ser importados Ventajas socioeconómicas Crean más puestos de trabajo España ha desarrollado tecnologías propias Menos puestos de trabajo Tecnología importada

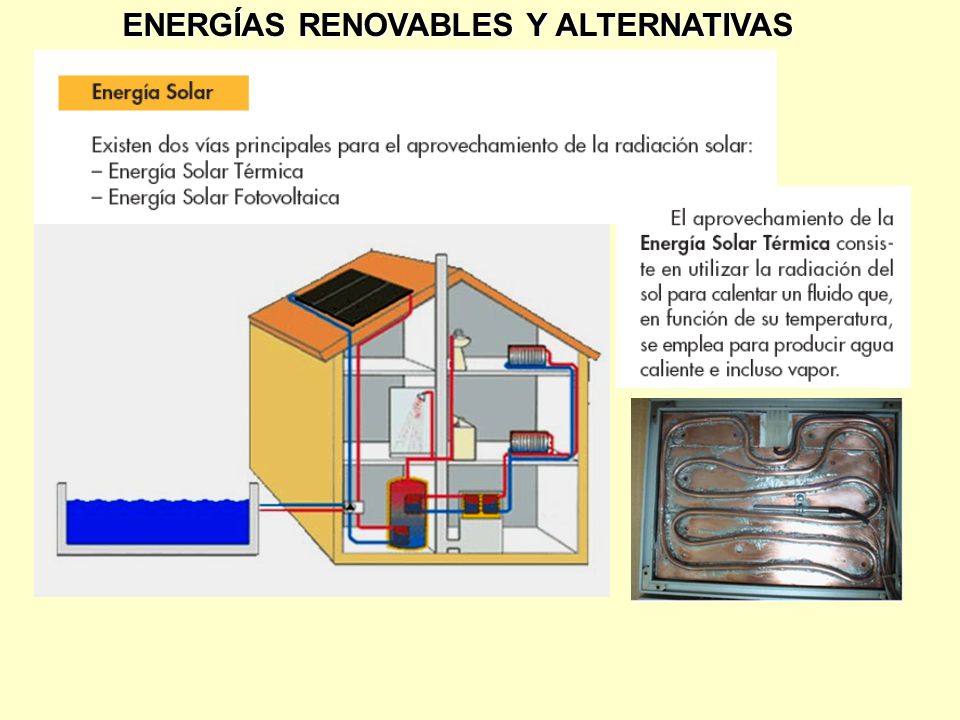

15 ENERGÍAS RENOVABLES Y ALTERNATIVAS

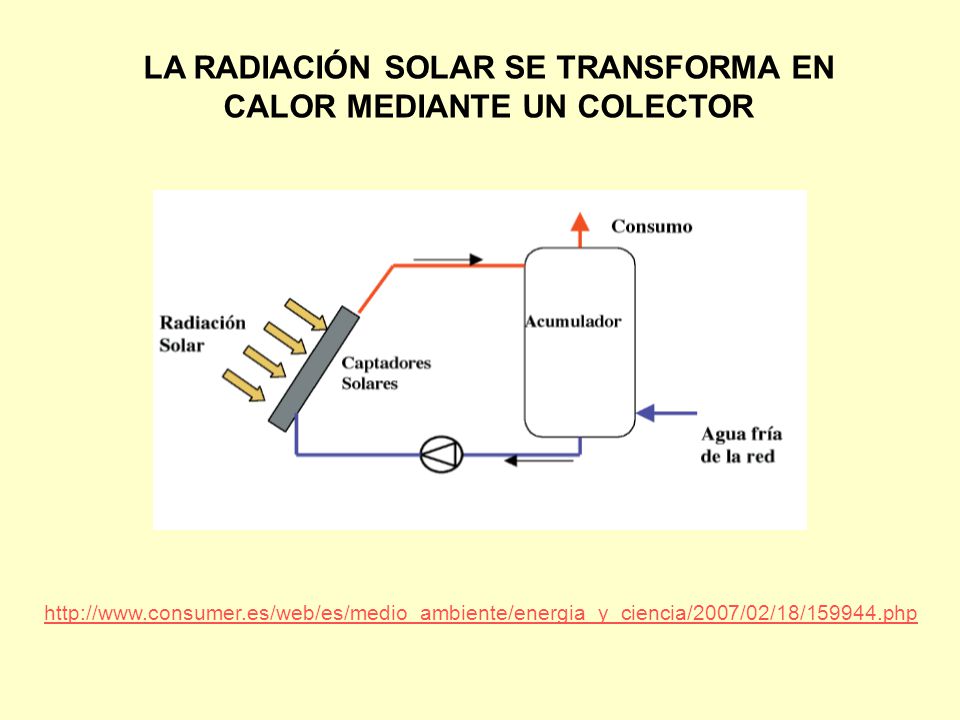

16 LA RADIACIÓN SOLAR SE TRANSFORMA EN CALOR MEDIANTE UN COLECTOR

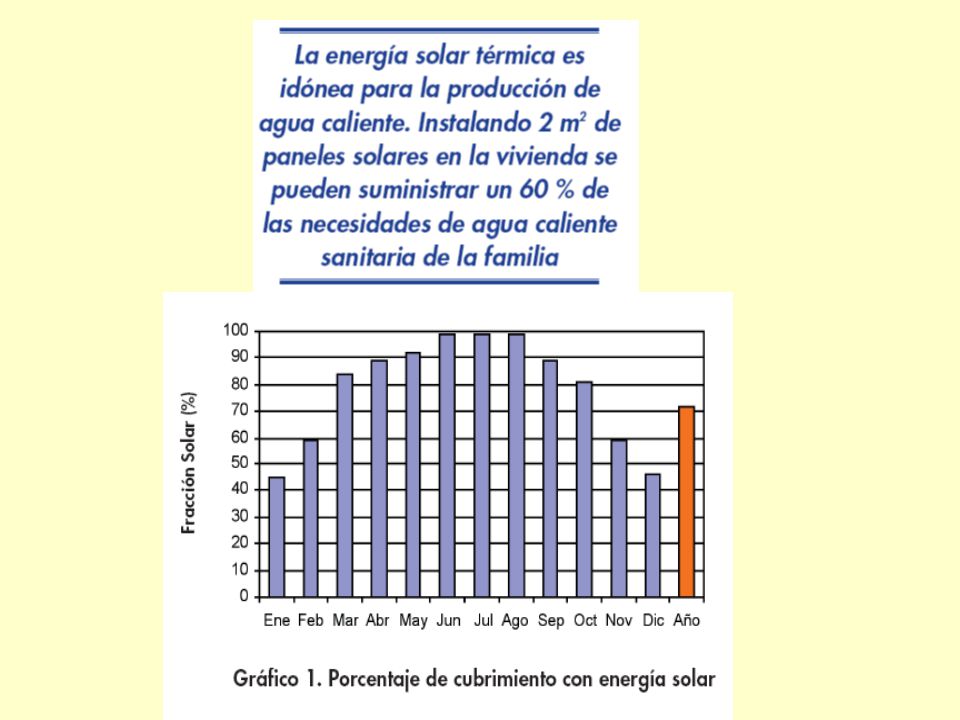

17

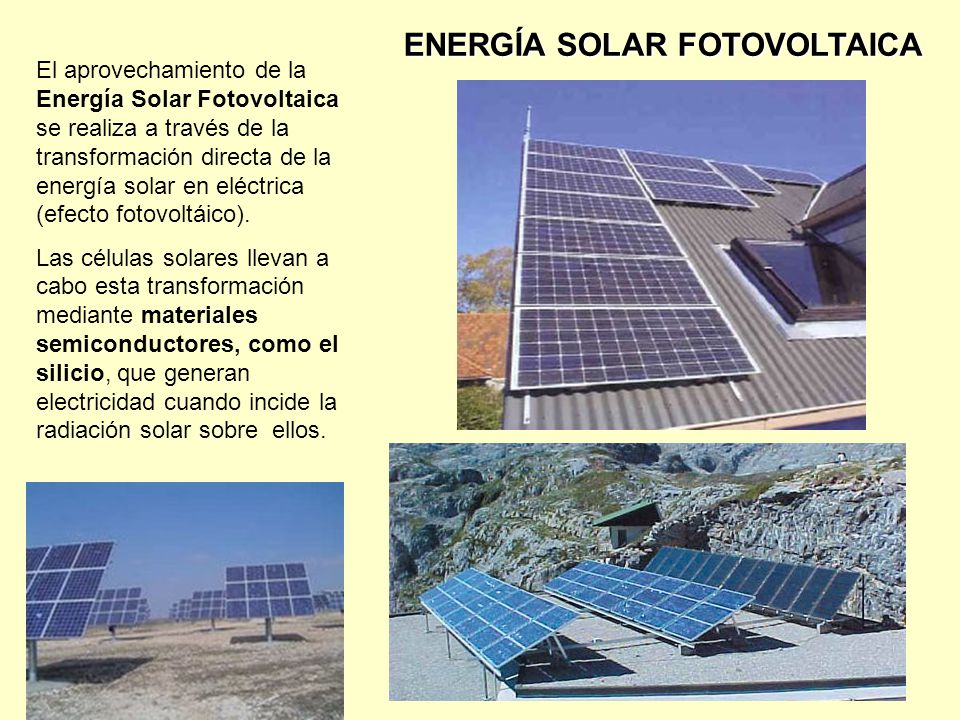

18 ENERGÍA SOLAR FOTOVOLTAICA
El aprovechamiento de la Energía Solar Fotovoltaica se realiza a través de la transformación directa de la energía solar en eléctrica (efecto fotovoltáico). Las células solares llevan a cabo esta transformación mediante materiales semiconductores, como el silicio, que generan electricidad cuando incide la radiación solar sobre ellos.

19

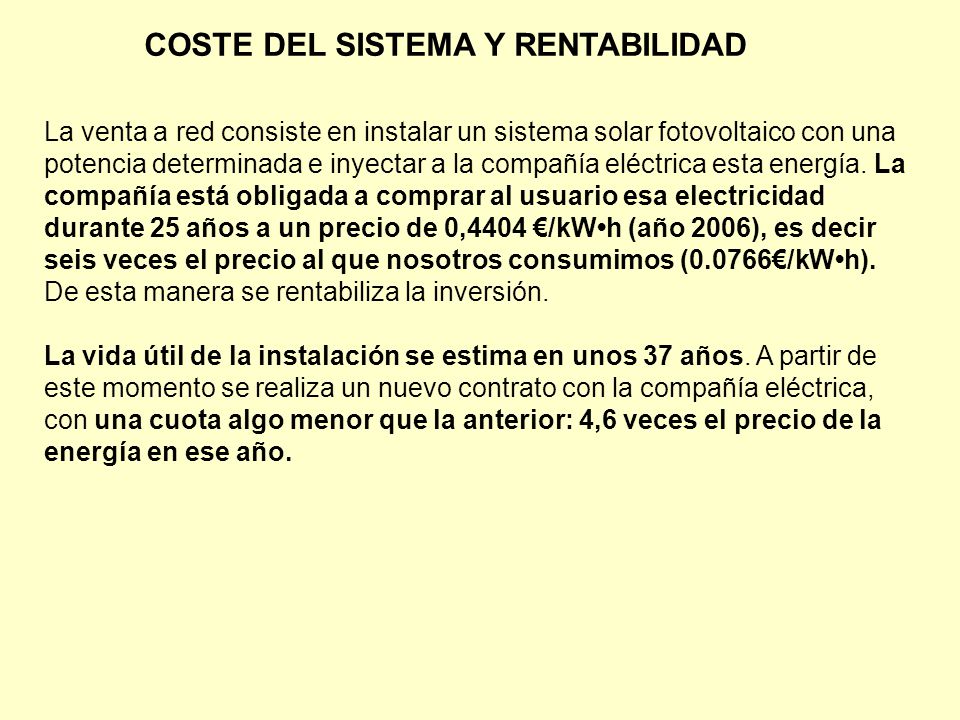

20 COSTE DEL SISTEMA Y RENTABILIDAD
La venta a red consiste en instalar un sistema solar fotovoltaico con una potencia determinada e inyectar a la compañía eléctrica esta energía. La compañía está obligada a comprar al usuario esa electricidad durante 25 años a un precio de 0,4404 €/kW•h (año 2006), es decir seis veces el precio al que nosotros consumimos (0.0766€/kW•h). De esta manera se rentabiliza la inversión. La vida útil de la instalación se estima en unos 37 años. A partir de este momento se realiza un nuevo contrato con la compañía eléctrica, con una cuota algo menor que la anterior: 4,6 veces el precio de la energía en ese año.

21 IMPACTOS ENERGÍA SOLAR
Amplio espacio para instalación de los sistemas de captación. Impacto paisajístico. Variabilidad de su producción.

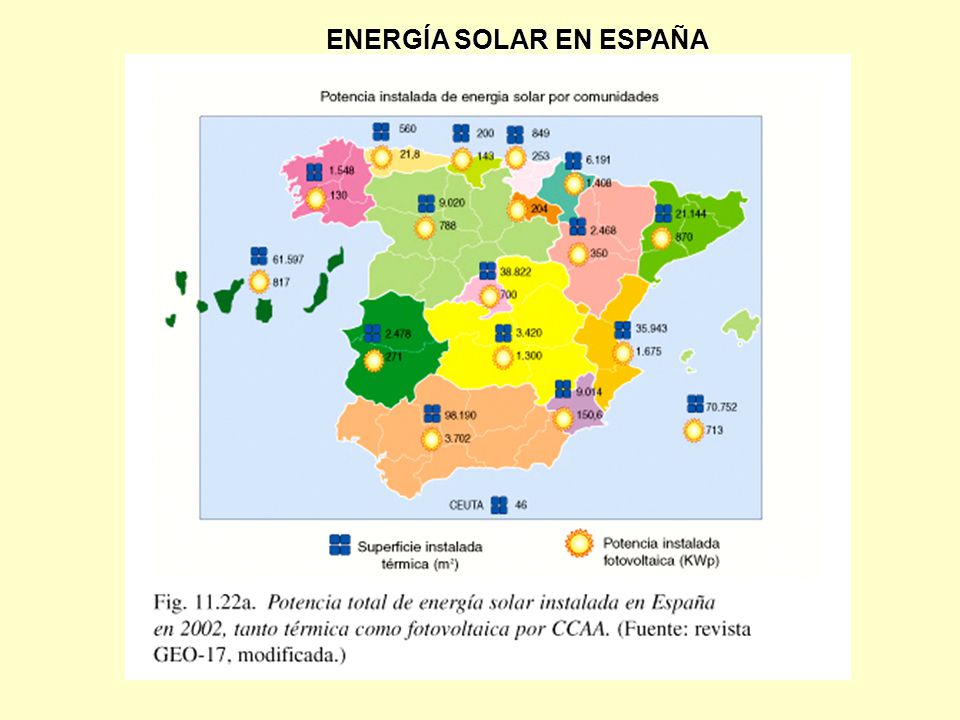

22 ENERGÍA SOLAR EN ESPAÑA

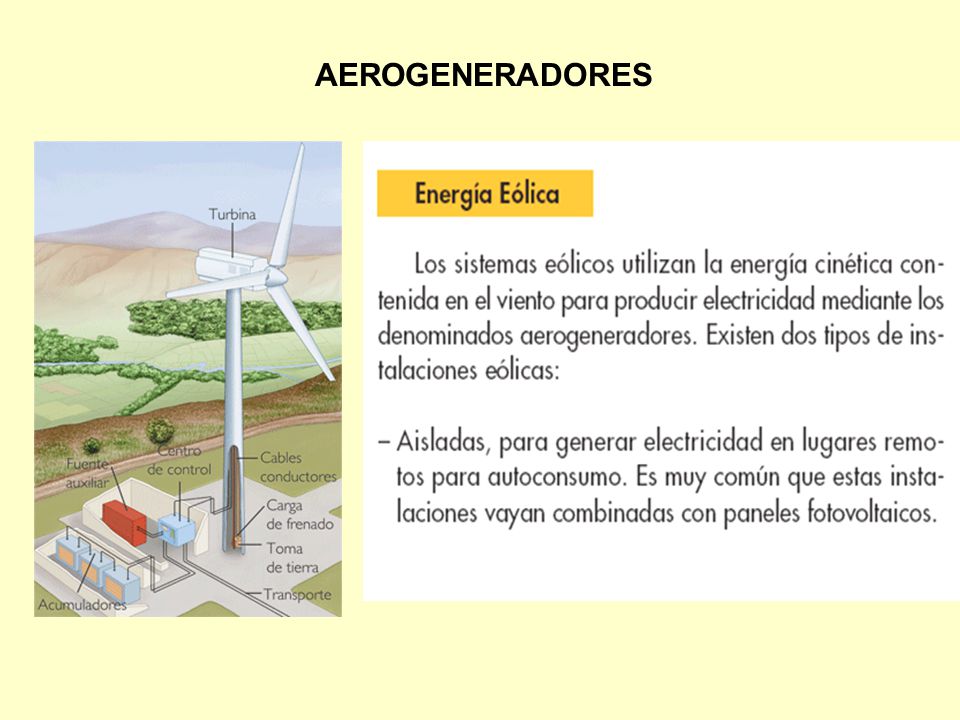

23 AEROGENERADORES

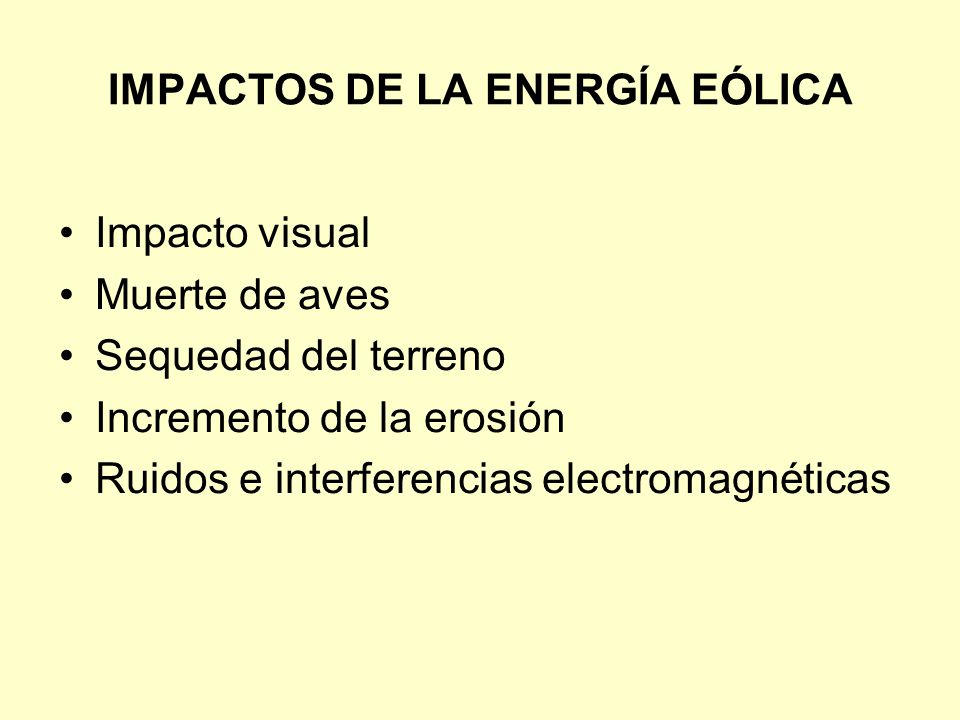

24 IMPACTOS DE LA ENERGÍA EÓLICA
Impacto visual Muerte de aves Sequedad del terreno Incremento de la erosión Ruidos e interferencias electromagnéticas

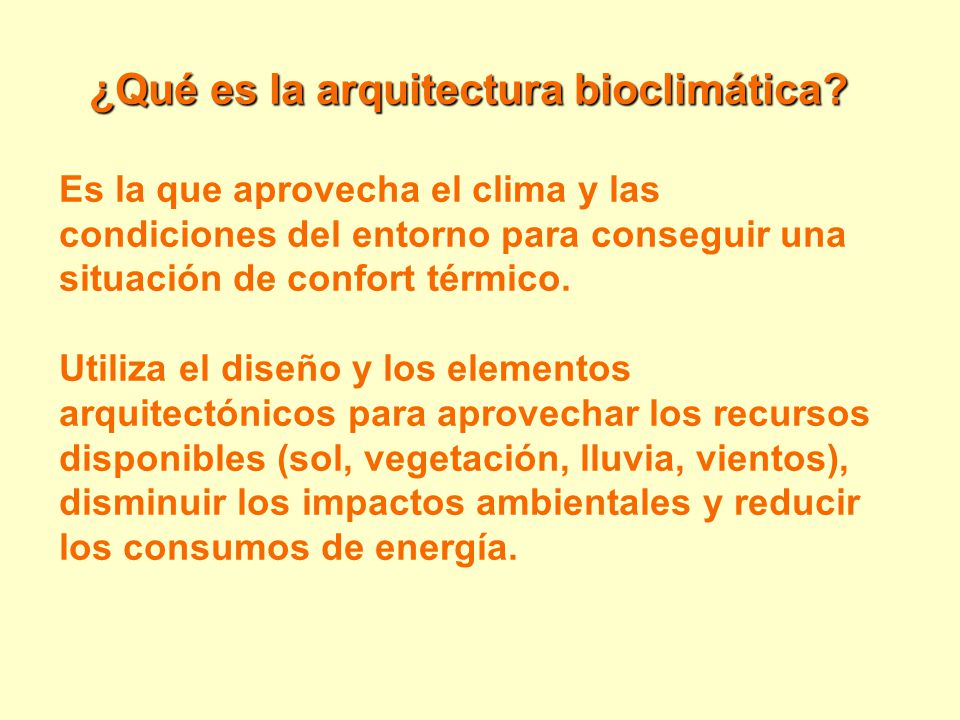

25 ¿Qué es la arquitectura bioclimática?
Es la que aprovecha el clima y las condiciones del entorno para conseguir una situación de confort térmico. Utiliza el diseño y los elementos arquitectónicos para aprovechar los recursos disponibles (sol, vegetación, lluvia, vientos), disminuir los impactos ambientales y reducir los consumos de energía.

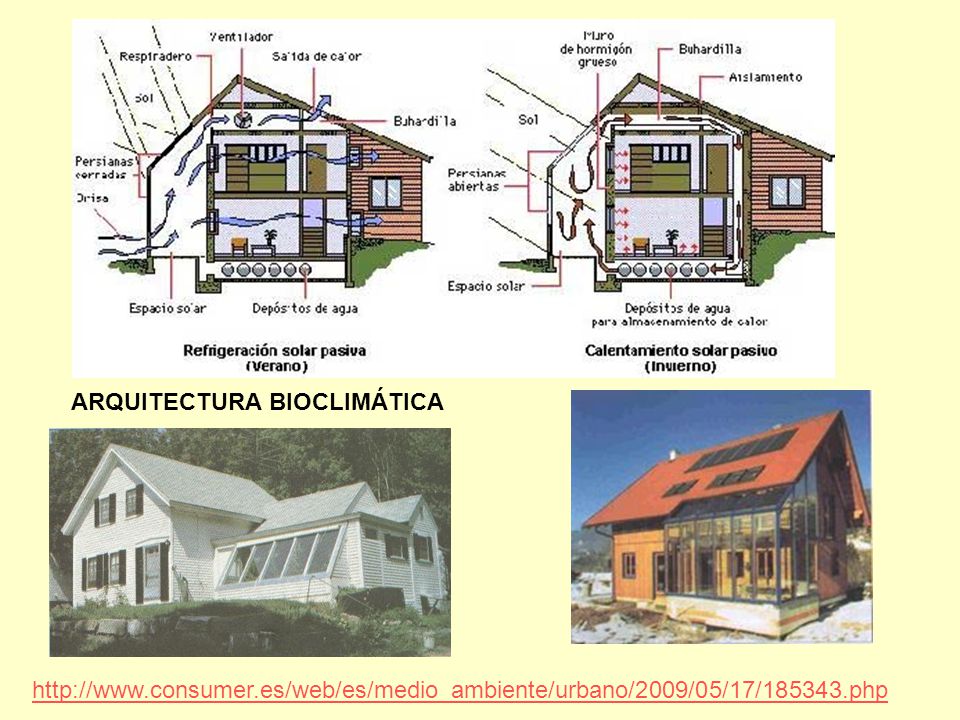

26 ARQUITECTURA BIOCLIMÁTICA

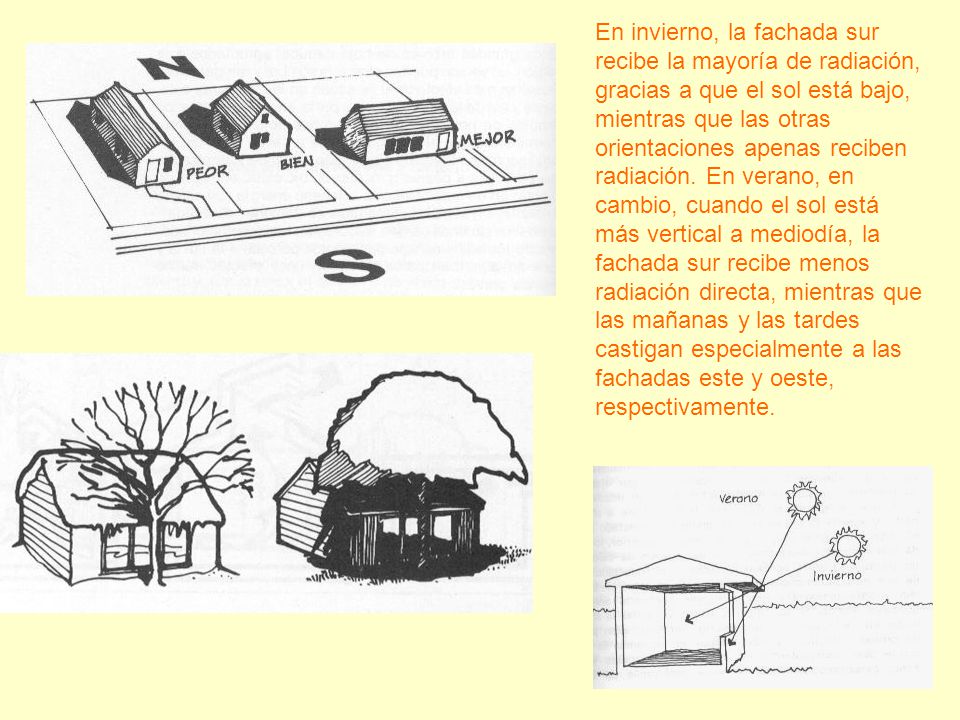

27 En invierno, la fachada sur recibe la mayoría de radiación, gracias a que el sol está bajo, mientras que las otras orientaciones apenas reciben radiación. En verano, en cambio, cuando el sol está más vertical a mediodía, la fachada sur recibe menos radiación directa, mientras que las mañanas y las tardes castigan especialmente a las fachadas este y oeste, respectivamente.

28

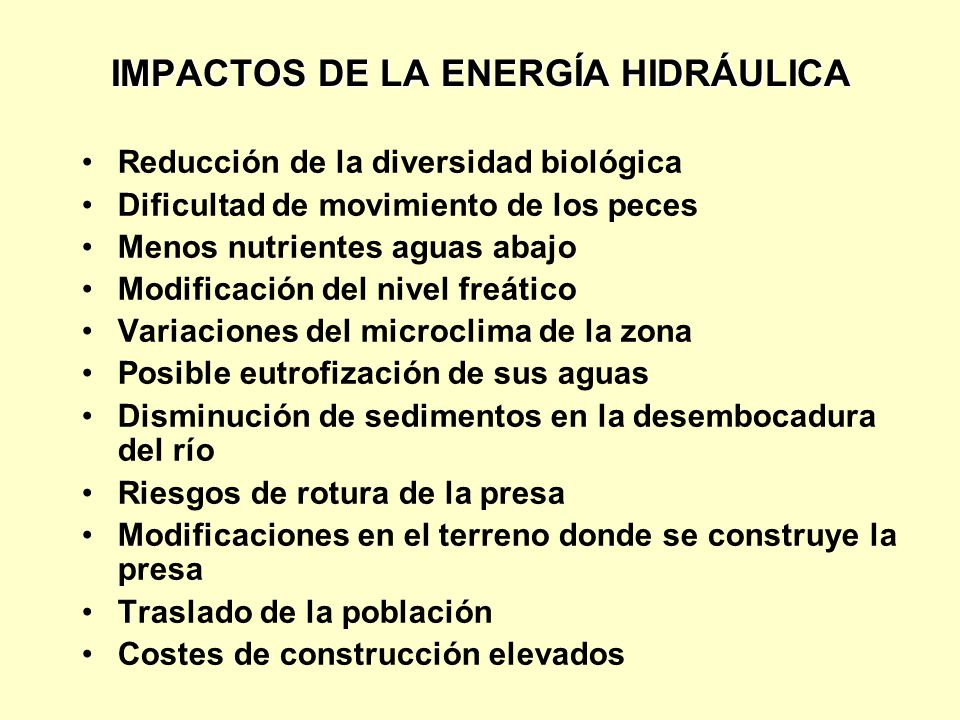

29 IMPACTOS DE LA ENERGÍA HIDRÁULICA
Reducción de la diversidad biológica Dificultad de movimiento de los peces Menos nutrientes aguas abajo Modificación del nivel freático Variaciones del microclima de la zona Posible eutrofización de sus aguas Disminución de sedimentos en la desembocadura del río Riesgos de rotura de la presa Modificaciones en el terreno donde se construye la presa Traslado de la población Costes de construcción elevados

30 Energía de la biomasa Esta energía es renovable siempre que se replanten tantos árboles y plantas como se utilicen. Solo es rentable si se obtiene la energía en el punto donde se produce la biomasa. Respecto al balance de emisiones de CO2 se puede considerar cero, teóricamente.

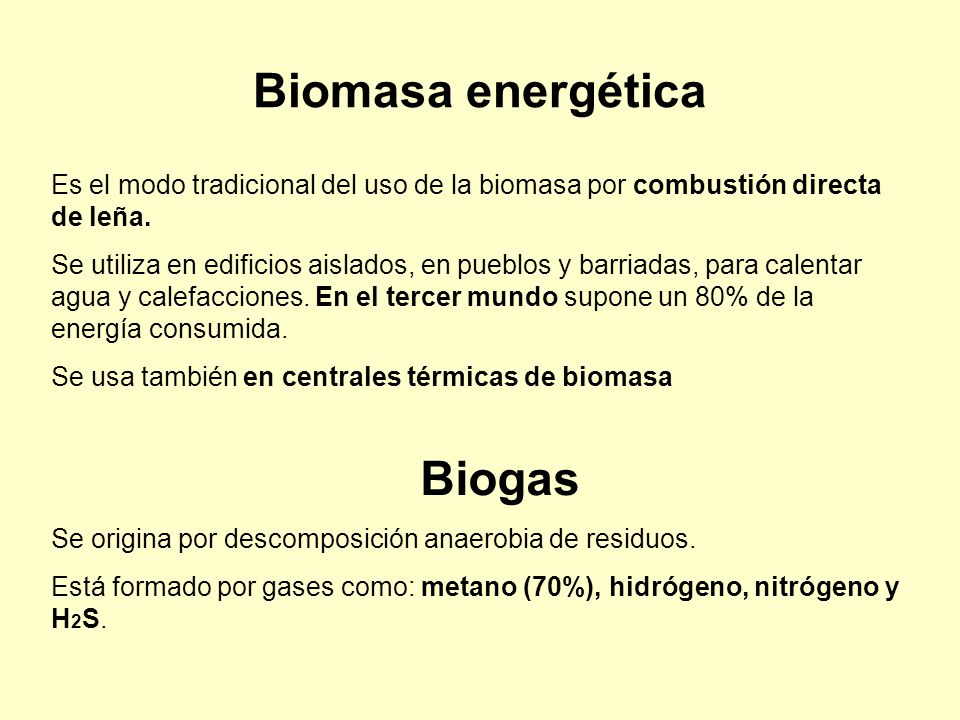

31 Biomasa energética Biogas
Es el modo tradicional del uso de la biomasa por combustión directa de leña. Se utiliza en edificios aislados, en pueblos y barriadas, para calentar agua y calefacciones. En el tercer mundo supone un 80% de la energía consumida. Se usa también en centrales térmicas de biomasa Biogas Se origina por descomposición anaerobia de residuos. Está formado por gases como: metano (70%), hidrógeno, nitrógeno y H2S.

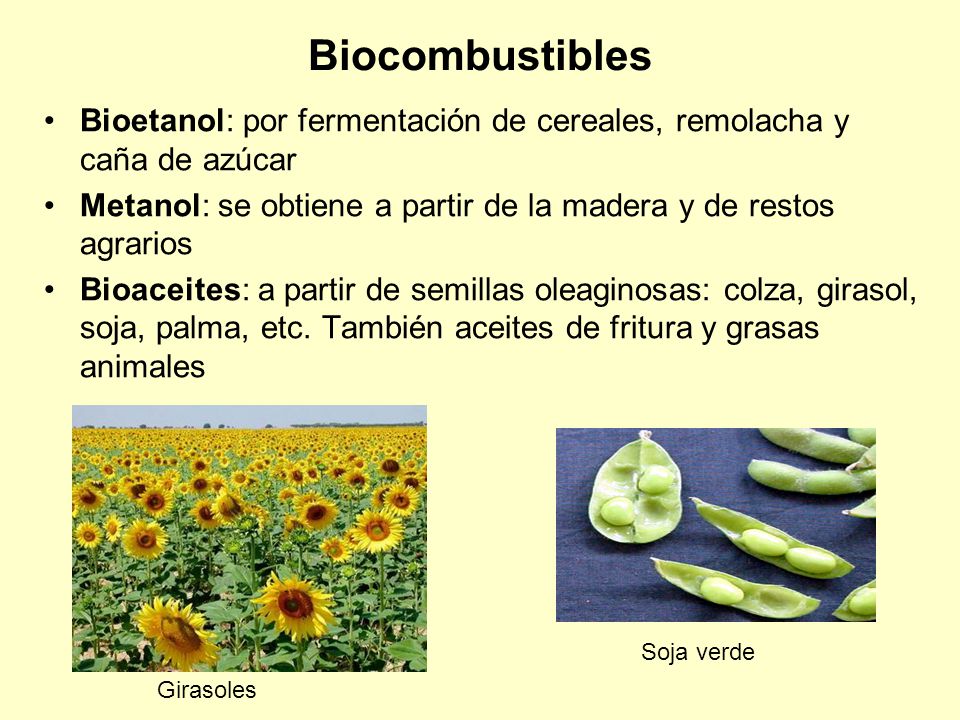

32 Biocombustibles Bioetanol: por fermentación de cereales, remolacha y caña de azúcar Metanol: se obtiene a partir de la madera y de restos agrarios Bioaceites: a partir de semillas oleaginosas: colza, girasol, soja, palma, etc. También aceites de fritura y grasas animales Soja verde Girasoles

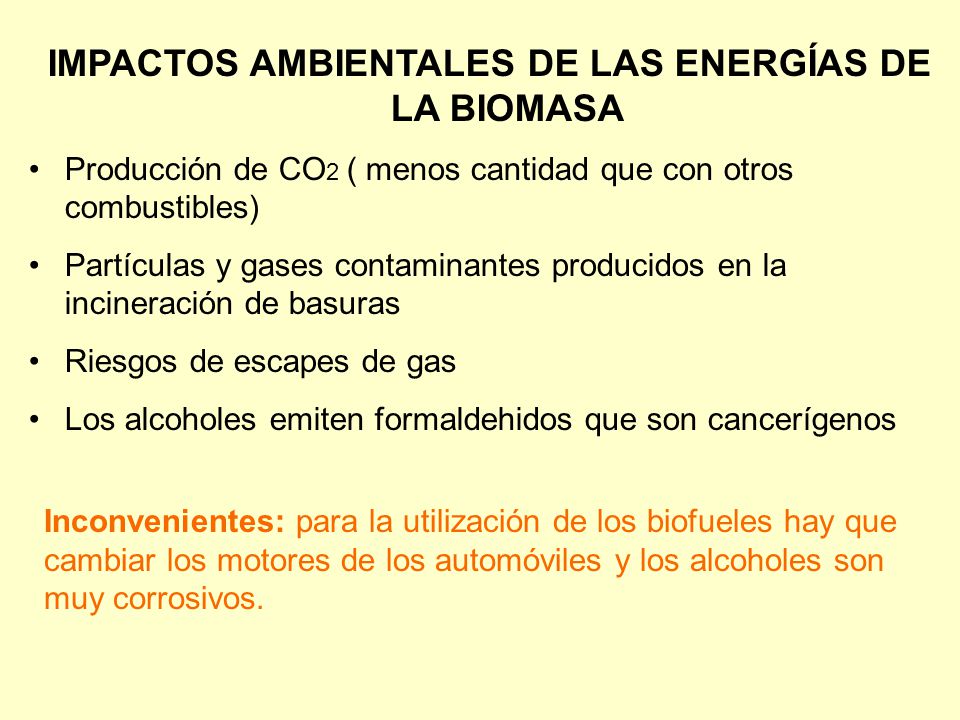

33 IMPACTOS AMBIENTALES DE LAS ENERGÍAS DE LA BIOMASA
Producción de CO2 ( menos cantidad que con otros combustibles) Partículas y gases contaminantes producidos en la incineración de basuras Riesgos de escapes de gas Los alcoholes emiten formaldehidos que son cancerígenos Inconvenientes: para la utilización de los biofueles hay que cambiar los motores de los automóviles y los alcoholes son muy corrosivos.

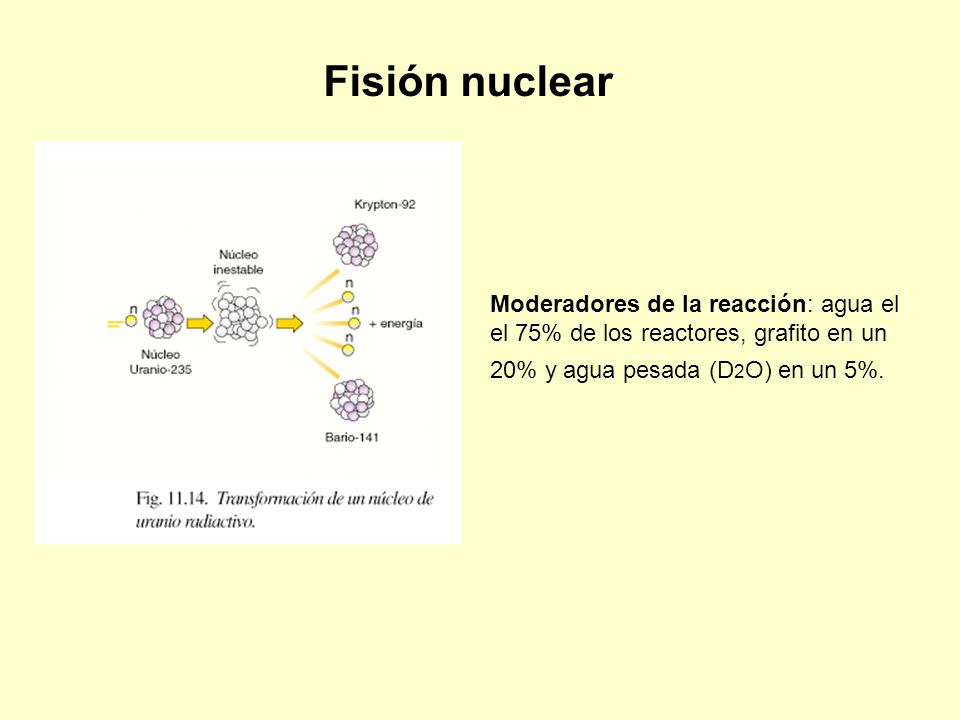

34 Fisión nuclear Moderadores de la reacción: agua el el 75% de los reactores, grafito en un 20% y agua pesada (D2O) en un 5%.

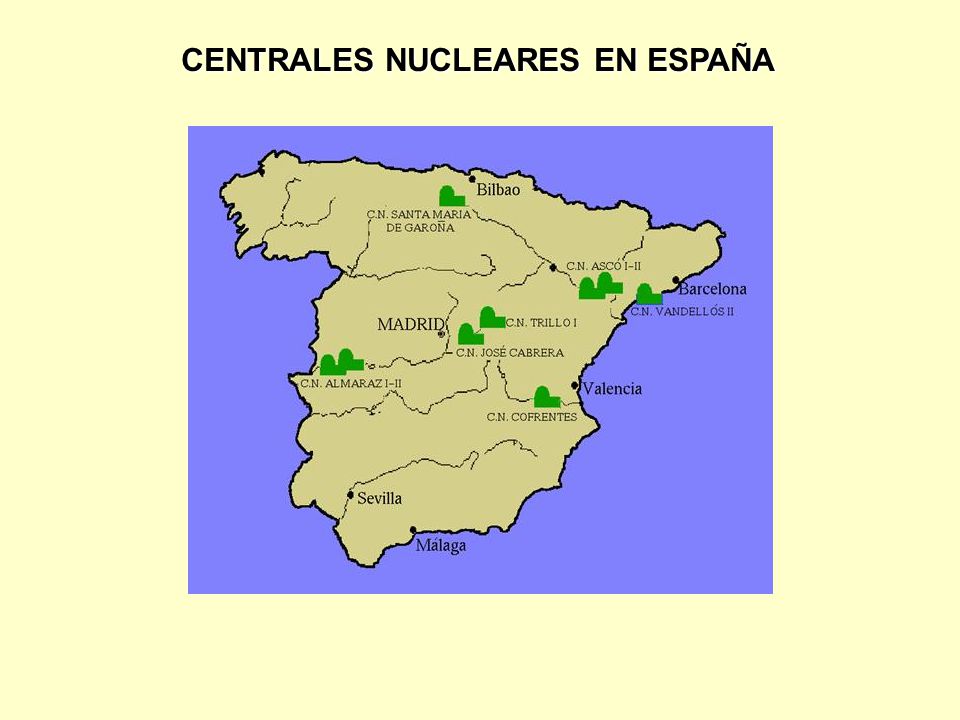

35 CENTRALES NUCLEARES EN ESPAÑA

36 REACTOR NUCLEAR

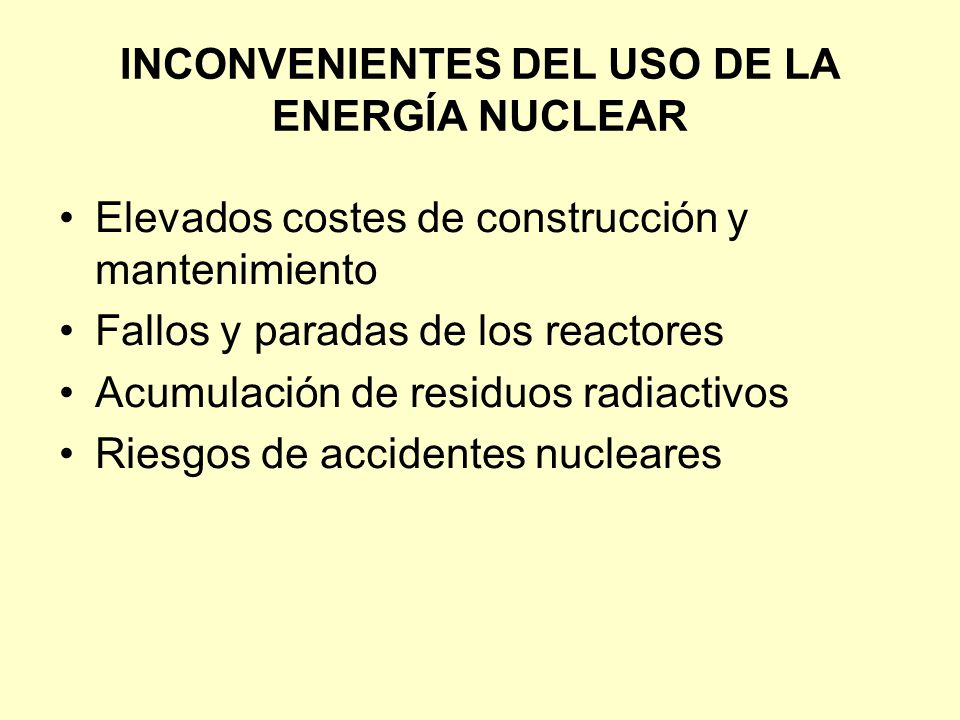

37 INCONVENIENTES DEL USO DE LA ENERGÍA NUCLEAR
Elevados costes de construcción y mantenimiento Fallos y paradas de los reactores Acumulación de residuos radiactivos Riesgos de accidentes nucleares

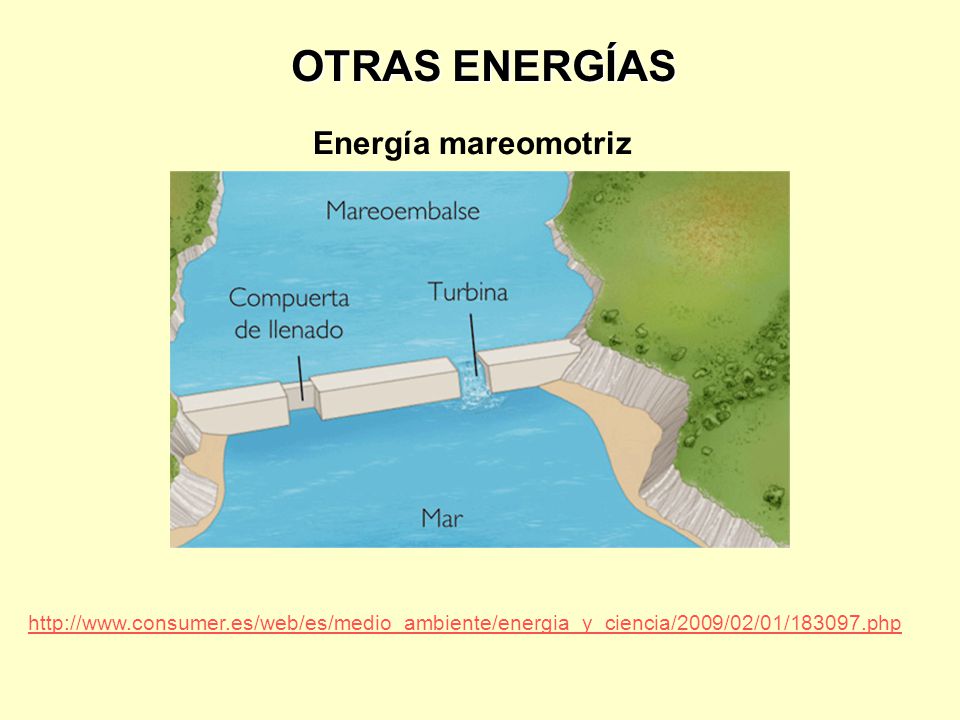

38 OTRAS ENERGÍAS Energía mareomotriz

39 ENERGÍA GEOTÉRMICA Islandia, es el único país del mundo que puede presumir de producir energía de forma limpia "casi" por completo, se estima que el 99,9% de su energía esta generada por la energía geotérmica(422 MW) y el resto mediante energía hidráulica. Este país es el líder mundial de producción de energía geotérmica per cápita, lo que supone la energía de generación de calefacción y agua caliente del 90% de los hogares islandeses

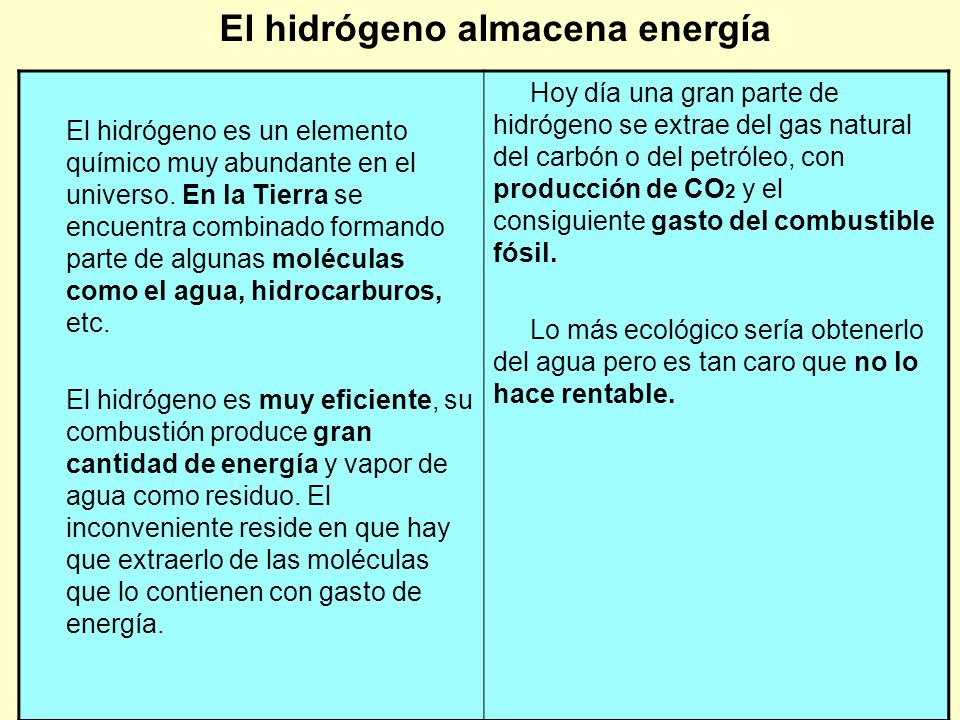

40 El hidrógeno almacena energía
El hidrógeno es un elemento químico muy abundante en el universo. En la Tierra se encuentra combinado formando parte de algunas moléculas como el agua, hidrocarburos, etc. El hidrógeno es muy eficiente, su combustión produce gran cantidad de energía y vapor de agua como residuo. El inconveniente reside en que hay que extraerlo de las moléculas que lo contienen con gasto de energía. Hoy día una gran parte de hidrógeno se extrae del gas natural del carbón o del petróleo, con producción de CO2 y el consiguiente gasto del combustible fósil. Lo más ecológico sería obtenerlo del agua pero es tan caro que no lo hace rentable.

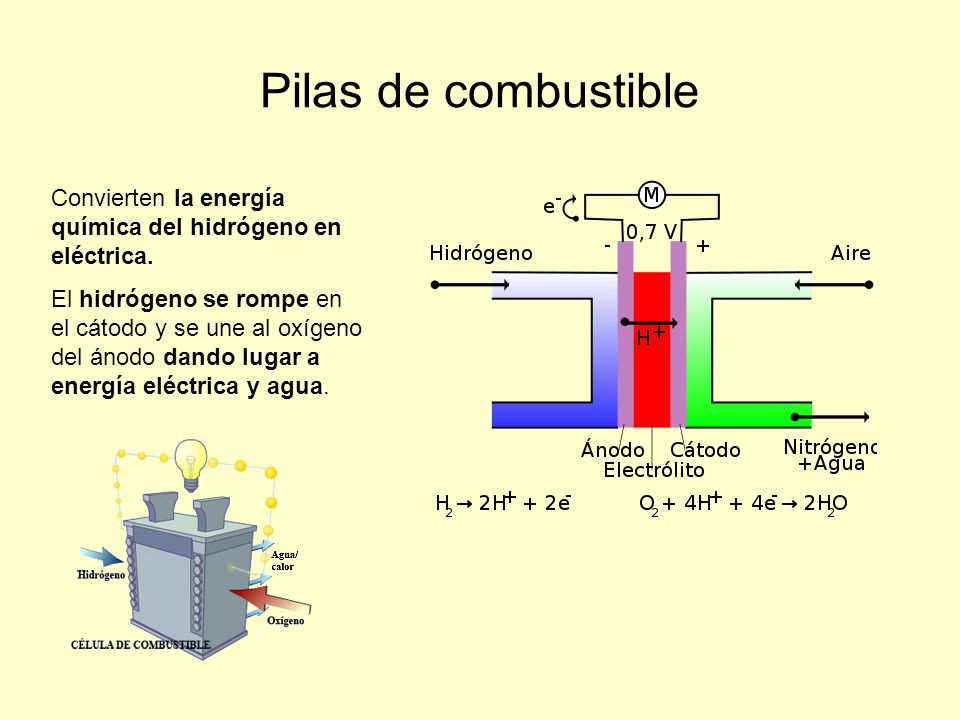

41 Pilas de combustible Convierten la energía química del hidrógeno en eléctrica. El hidrógeno se rompe en el cátodo y se une al oxígeno del ánodo dando lugar a energía eléctrica y agua.

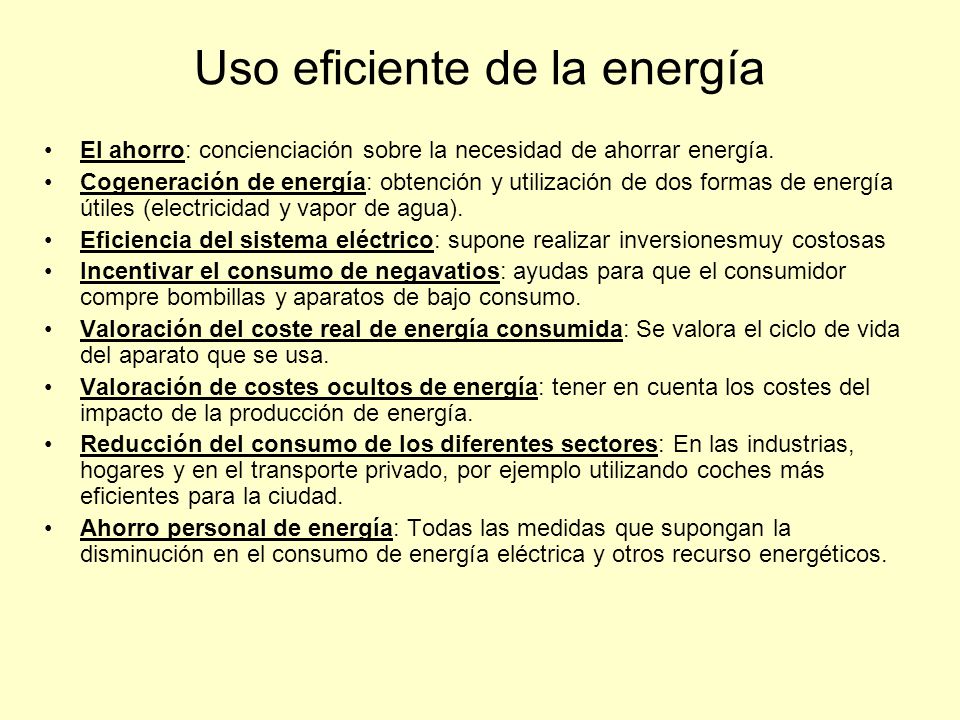

42 Uso eficiente de la energía
El ahorro: concienciación sobre la necesidad de ahorrar energía. Cogeneración de energía: obtención y utilización de dos formas de energía útiles (electricidad y vapor de agua). Eficiencia del sistema eléctrico: supone realizar inversionesmuy costosas Incentivar el consumo de negavatios: ayudas para que el consumidor compre bombillas y aparatos de bajo consumo. Valoración del coste real de energía consumida: Se valora el ciclo de vida del aparato que se usa. Valoración de costes ocultos de energía: tener en cuenta los costes del impacto de la producción de energía. Reducción del consumo de los diferentes sectores: En las industrias, hogares y en el transporte privado, por ejemplo utilizando coches más eficientes para la ciudad. Ahorro personal de energía: Todas las medidas que supongan la disminución en el consumo de energía eléctrica y otros recurso energéticos.

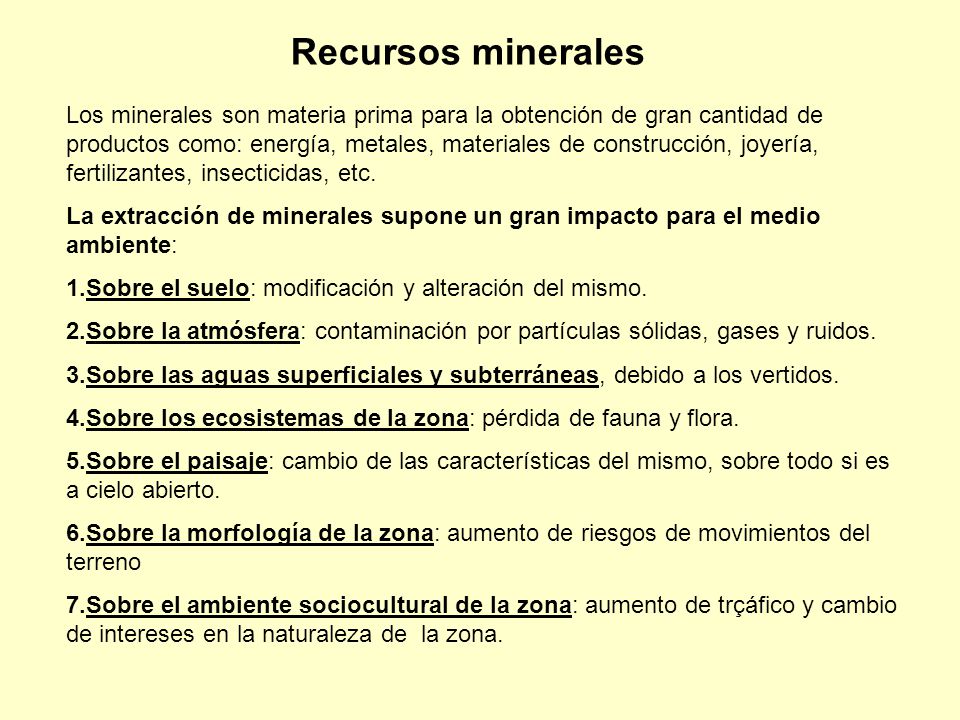

43 Recursos minerales Los minerales son materia prima para la obtención de gran cantidad de productos como: energía, metales, materiales de construcción, joyería, fertilizantes, insecticidas, etc. La extracción de minerales supone un gran impacto para el medio ambiente: Sobre el suelo: modificación y alteración del mismo. Sobre la atmósfera: contaminación por partículas sólidas, gases y ruidos. Sobre las aguas superficiales y subterráneas, debido a los vertidos. Sobre los ecosistemas de la zona: pérdida de fauna y flora. Sobre el paisaje: cambio de las características del mismo, sobre todo si es a cielo abierto. Sobre la morfología de la zona: aumento de riesgos de movimientos del terreno Sobre el ambiente sociocultural de la zona: aumento de trçáfico y cambio de intereses en la naturaleza de la zona.

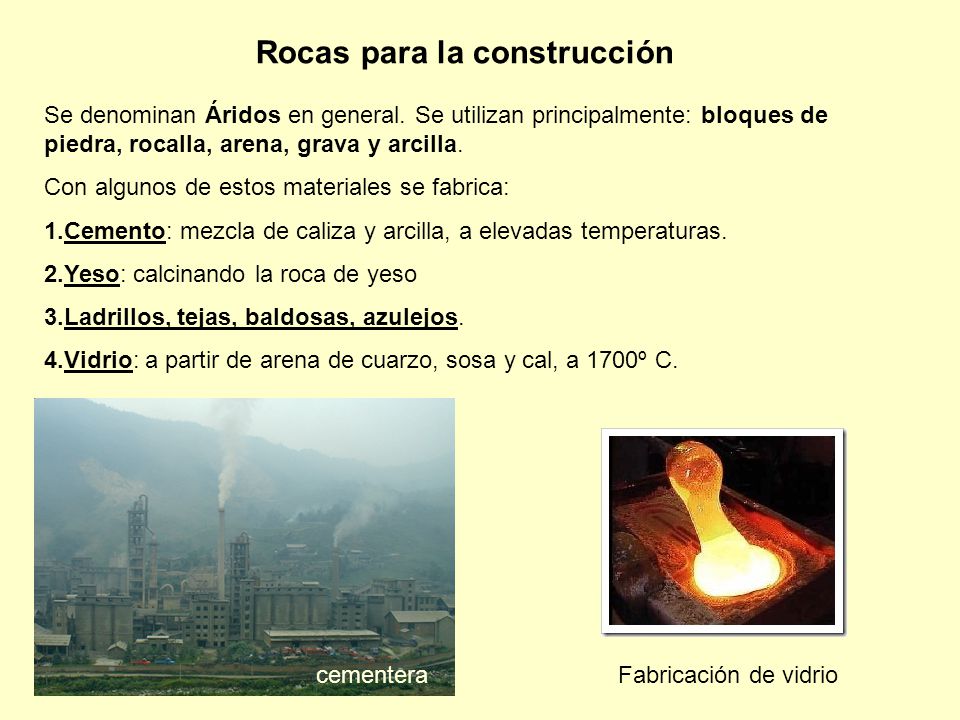

44 Rocas para la construcción
Se denominan Áridos en general. Se utilizan principalmente: bloques de piedra, rocalla, arena, grava y arcilla. Con algunos de estos materiales se fabrica: Cemento: mezcla de caliza y arcilla, a elevadas temperaturas. Yeso: calcinando la roca de yeso Ladrillos, tejas, baldosas, azulejos. Vidrio: a partir de arena de cuarzo, sosa y cal, a 1700º C. cementera Fabricación de vidrio

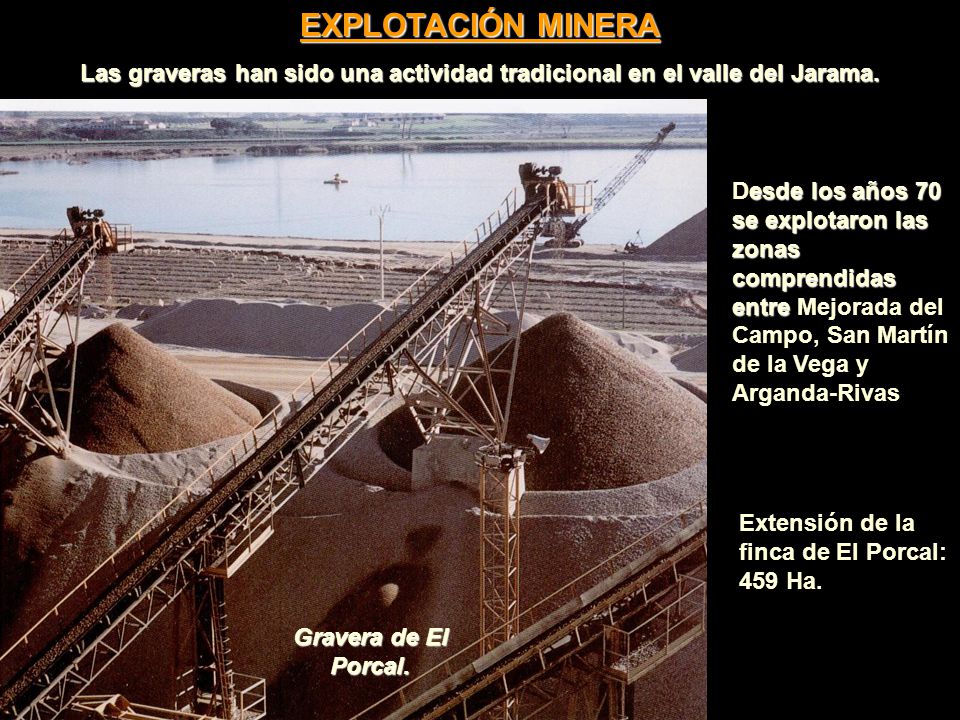

45 EXPLOTACIÓN MINERA Las graveras han sido una actividad tradicional en el valle del Jarama. Desde los años 70 se explotaron las zonas comprendidas entre Mejorada del Campo, San Martín de la Vega y Arganda-Rivas Extensión de la finca de El Porcal: 459 Ha. Gravera de El Porcal.

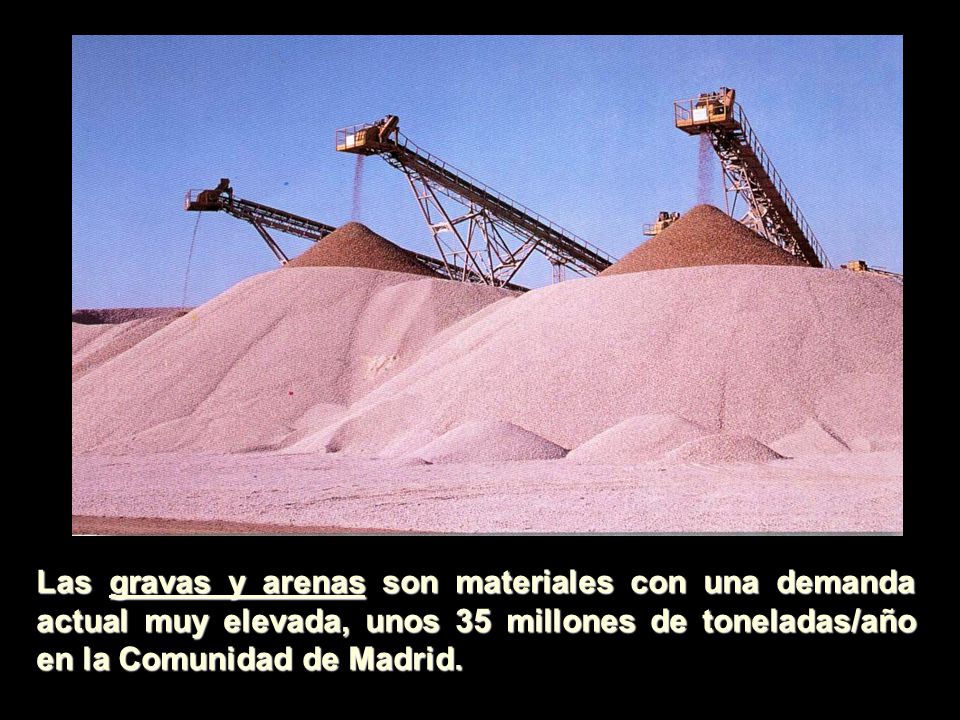

46 Las gravas y arenas son materiales con una demanda actual muy elevada, unos 35 millones de toneladas/año en la Comunidad de Madrid.

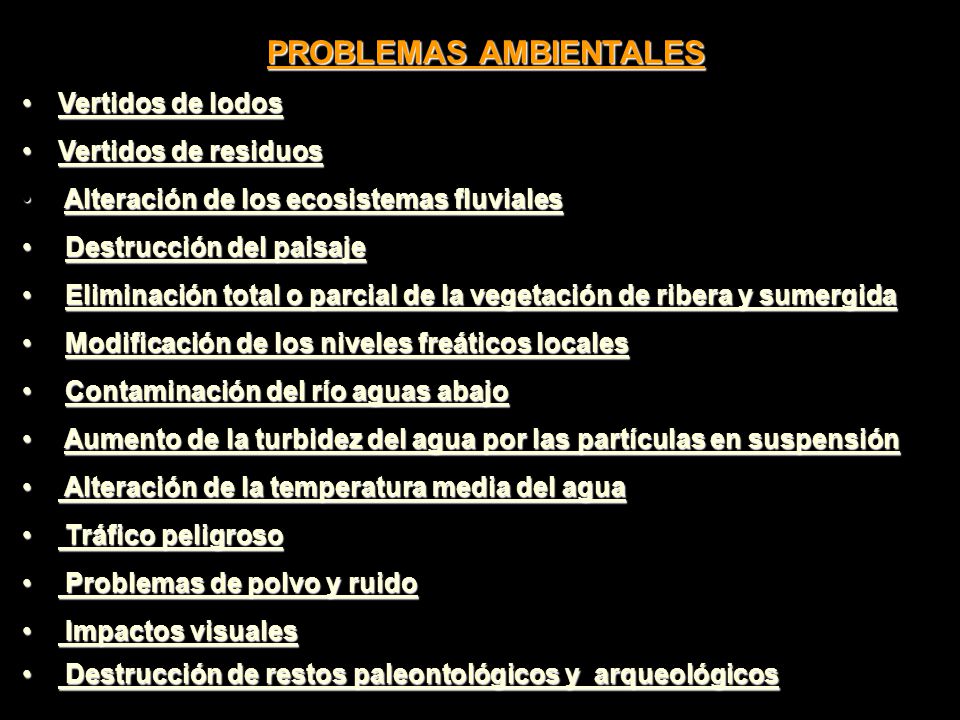

47 PROBLEMAS AMBIENTALES
Vertidos de lodos Vertidos de residuos Alteración de los ecosistemas fluviales Destrucción del paisaje Eliminación total o parcial de la vegetación de ribera y sumergida Modificación de los niveles freáticos locales Contaminación del río aguas abajo Aumento de la turbidez del agua por las partículas en suspensión Alteración de la temperatura media del agua Tráfico peligroso Problemas de polvo y ruido Impactos visuales Destrucción de restos paleontológicos y arqueológicos

48 Limos de áridos y fangos de depuradoras
VERTIDOS Y RESIDUOS Limos de áridos y fangos de depuradoras Soto de las Juntas Basuras Miralrío

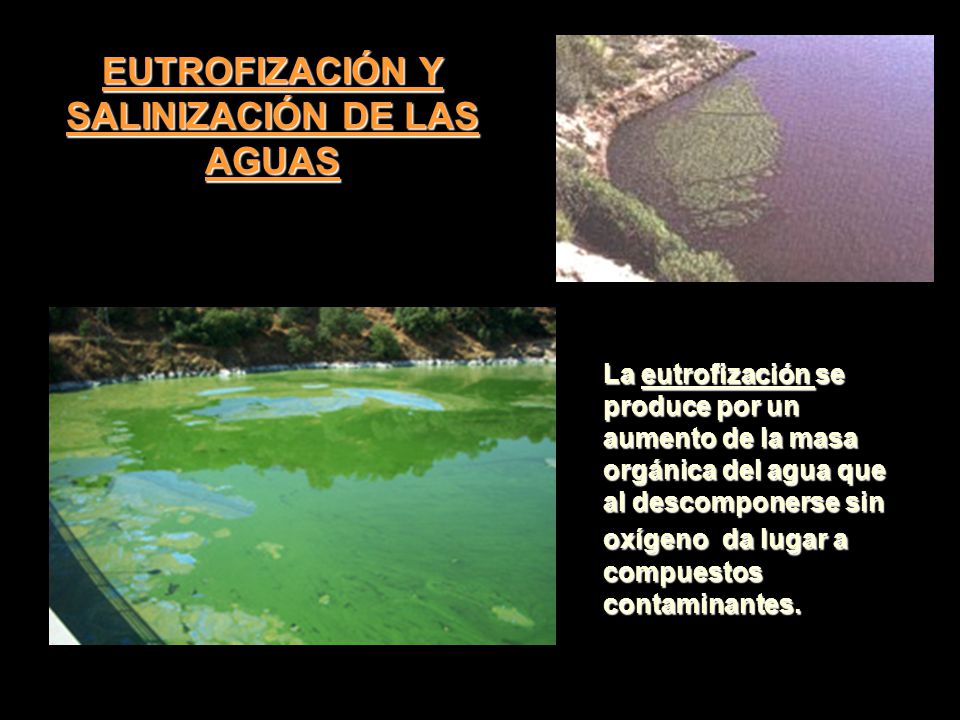

49 EUTROFIZACIÓN Y SALINIZACIÓN DE LAS AGUAS
La eutrofización se produce por un aumento de la masa orgánica del agua que al descomponerse sin oxígeno da lugar a compuestos contaminantes.

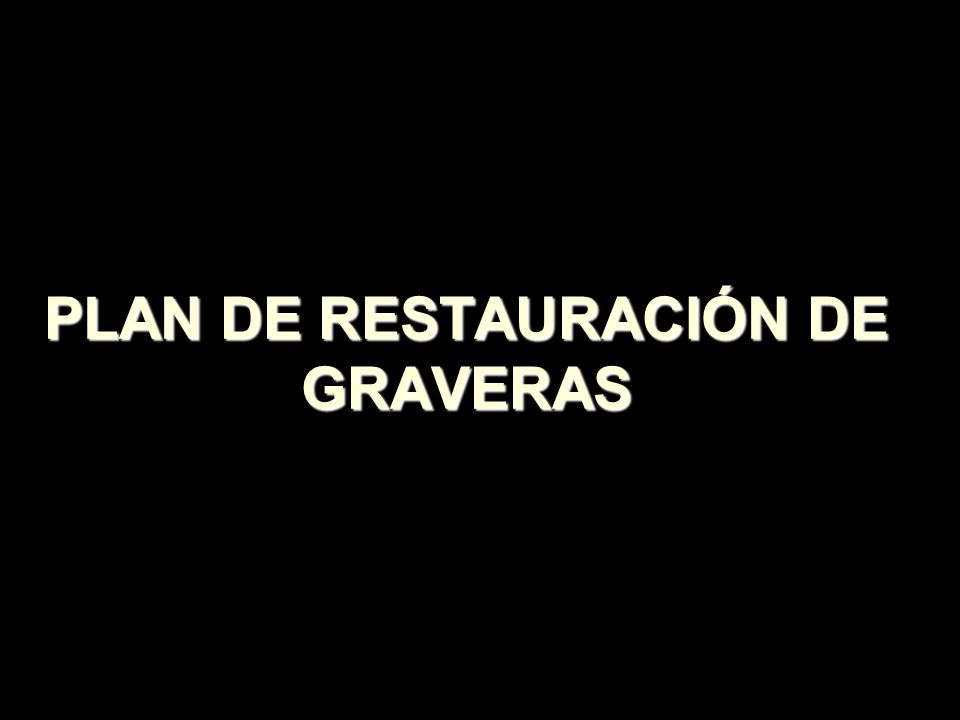

50 PLAN DE RESTAURACIÓN DE GRAVERAS

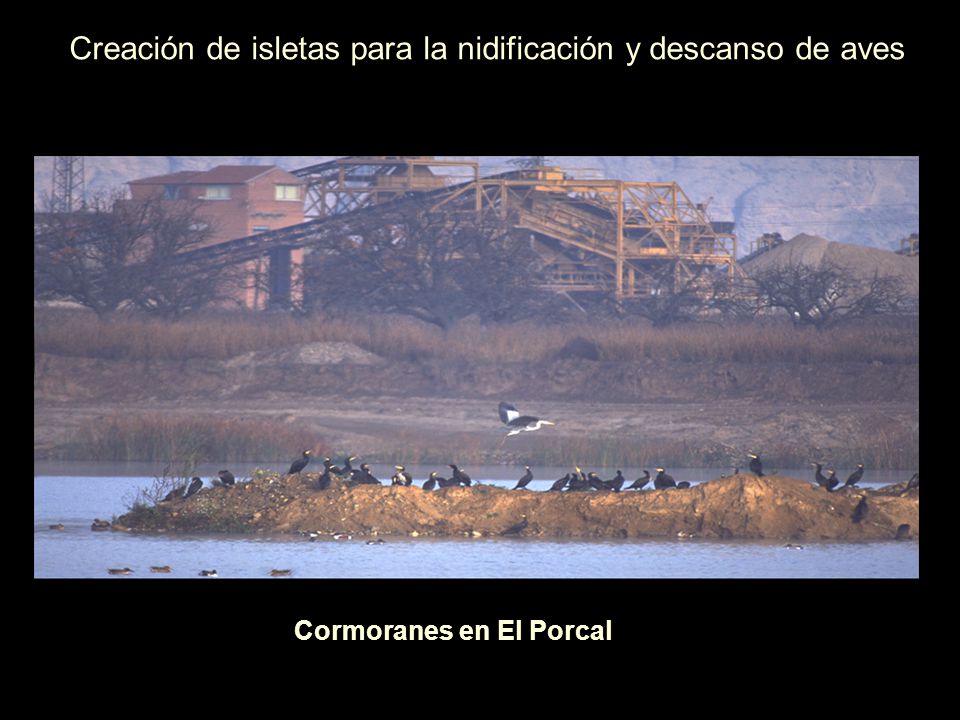

51 Cormoranes en El Porcal
Creación de isletas para la nidificación y descanso de aves Cormoranes en El Porcal

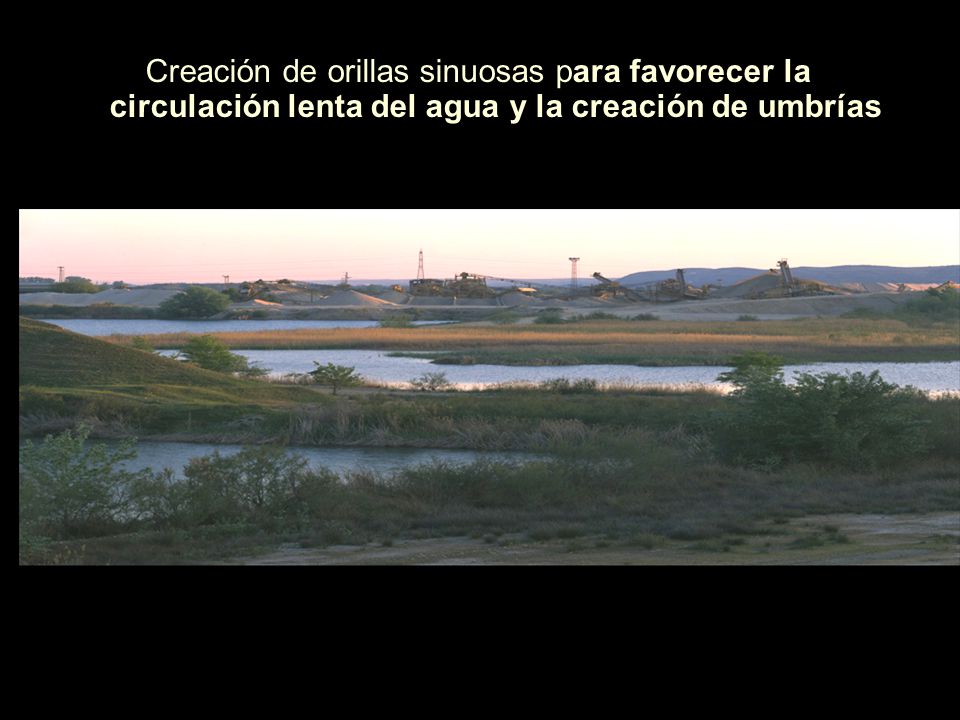

52 Creación de orillas sinuosas para favorecer la circulación lenta del agua y la creación de umbrías

53

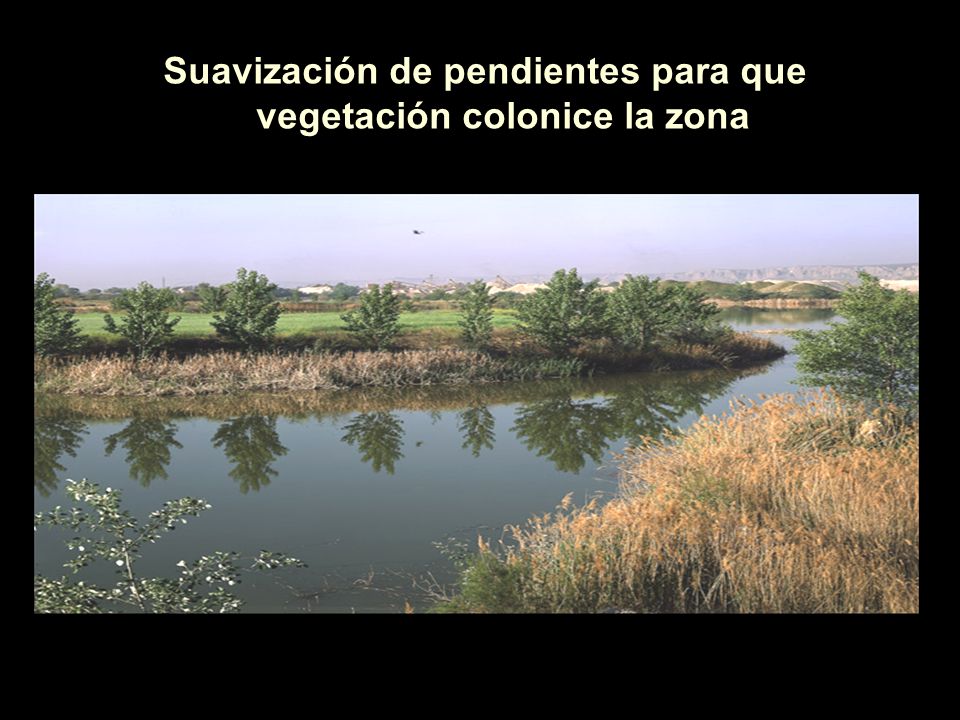

54 Suavización de pendientes para que vegetación colonice la zona
