TECNOLOGÍAS DE MULTIACCESO
ÍNDICE. TECNOLOGÍAS DE MULTIACCESO Programa Contenidos Parte 1 15min Introducción Bases teóricas. Medios de Transmisión. Red de acceso Parte 2 Digitalización Digitalización señal y red. Multiplexación. Módem RTC. Parte 3 30min Tecnologías xDSL ADSL, VDSL, HDSL. ADSL over RDSI Interconexión DSLAM. Descripción y aplicaciones. Ejemplo de dimensionado. Parte 4 Tecnologías RDSI Estructura de red. Configuración de acceso. Topologías. Servicios y terminales. Centralitas PBX. Interconexión ADSL/RDSI. Descripción y aplicaciones. Parte 5 Tecnologías PLC Power Line Communications. Despliegue Red eléctrica. Módem PLC. Aplicaciones domóticas. Parte 6 Tecnologías HFC Hybrid Fiber Coaxial. Despliegue Red de fibra. Cablemódem. Aplicaciones TV por cable. Parte 7 90min Soluciones y servicios Ejemplos de teleservicios y apliaciones de multiacceso. Telemedicina. Televigilancia. Videconferencia. VLAN

Índice Pasarela de Acceso Red Móvil a Red Fija PYME Acceso a Internet
Red de Transporte PYME Acceso a Internet Red de Acceso Proveedor de Acceso a Red Residencia Particular Red Corporativa

Índice accesos guiados accesos radiados accesos digitales
Redes IP (Internet) RTB RDSI LAN accesos analógicos accesos radiados accesos inhalámbricos accesos radio

Esquemas genéricos INTRO RTC ADSL RDSI PLC CABLE EJS Backbone
ISP2 LAN A INTRO RTC ADSL RDSI PLC CABLE EJS ISP1 Backbone SONET/ATM LAN B Central DSLAM Cabecera Cable TV Switch telefónico VDSL ADSL IDSL/SDSL FR ATM Cable RDSI POTS GSM En la red un gran operador como la que vemos en la figura nos podemos encontrar con una mezcla de todas las tecnologías que hemos mencionado, y algunas mas. En muchos casos el elemento común que permite el uso de todas ellas de forma transparente es el protocolo de red de la Internet, IP. Splitter D/C D/C D/C TR1 PTR MS Voz - Datos Datos HFC Voz - Circuitos

Esquemas genéricos INTRO RTC ADSL RDSI PLC CABLE EJS ISP(Proveedor
de acceso) PTR RTC Gatekeeper (control accesos) Internet módem RTC Gateway (Pasarela) H.323 V RDSI Tarjeta RDSI Red Telefónica Splitter ADSL Para reducir costes se utiliza la pasarela mas próxima al destinatario módem ADSL PTR HFC módem Cable

Esquemas genéricos INTRO RTC ADSL RDSI PLC CABLE EJS Red de Transporte
Red de distribución Acceso inalambrico Bucle local Acceso satélite Central local Regleteros de abonado INTRO RTC ADSL RDSI PLC CABLE EJS

Digitalización ( INTRO RTC ADSL RDSI PLC CABLE EJS
Muestreo, cuantificación y codificación. INTRO RTC ADSL RDSI PLC CABLE EJS Señal analógica de voz (grabada por micrófono) I H G F E D C B A codificación PCM B C E F G H I I I H H F E C A ... ( LPF S&H Cuantif Codif

ADSL. Conceptos generales

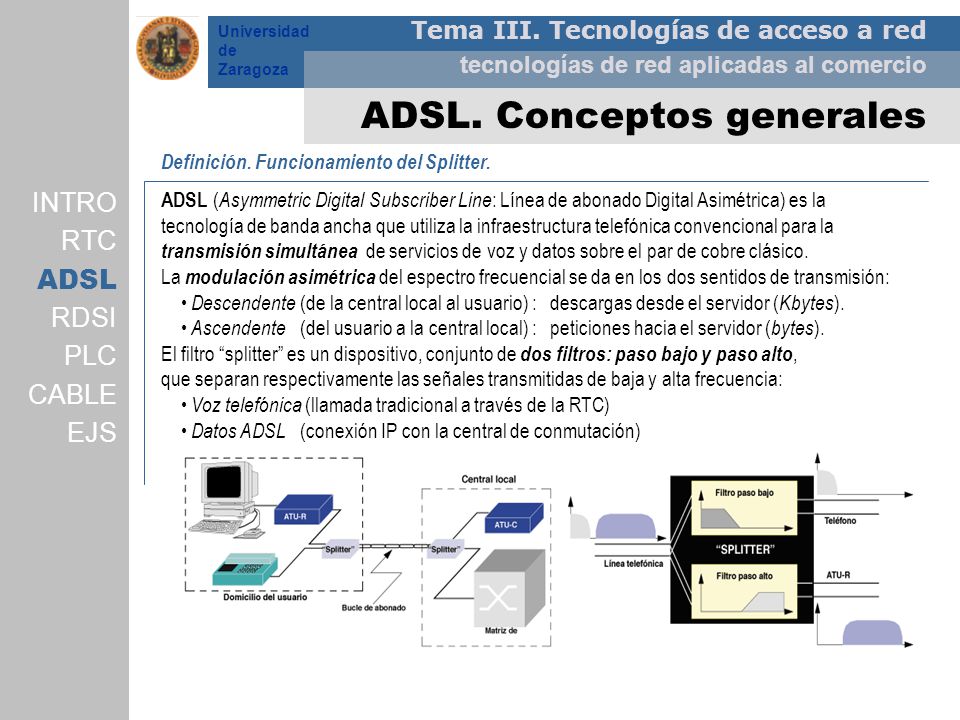

Definición. Funcionamiento del Splitter. ADSL (Asymmetric Digital Subscriber Line: Línea de abonado Digital Asimétrica) es la tecnología de banda ancha que utiliza la infraestructura telefónica convencional para la transmisión simultánea de servicios de voz y datos sobre el par de cobre clásico. La modulación asimétrica del espectro frecuencial se da en los dos sentidos de transmisión: Descendente (de la central local al usuario) : descargas desde el servidor (Kbytes). Ascendente (del usuario a la central local) : peticiones hacia el servidor (bytes). El filtro “splitter” es un dispositivo, conjunto de dos filtros: paso bajo y paso alto, que separan respectivamente las señales transmitidas de baja y alta frecuencia: Voz telefónica (llamada tradicional a través de la RTC) Datos ADSL (conexión IP con la central de conmutación) INTRO RTC ADSL RDSI PLC CABLE EJS

ADSL. Conceptos generales
Bucle de abonado. Módem ADSL. INTRO RTC ADSL RDSI PLC CABLE EJS

ADSL. Esquema funcional
Explotación comercial. Opciones de usuario Línea ADSL 256K  down 256Kbps up 128Kbps Línea ADSL 512K  down 512Kbps up 128Kbps Línea ADSL 2MB  down 2Mbps up 300Kbps Línea Multipuesto  Línea ADSL con funcionalidad NAT (Network Address Translation) para clientes con LAN instalada y configurada (disponible en 3 modalidades) Nºmáx PCs(10Kbps)  5PCs (ADSL 512K), 20 PCs (ADSL 2M), no es posible (ADSL 256K) REQ módem USB  Cualquier SO Windows, Procesador Pentium II 266Mhz, Interfaz USB 1.1 o adaptador PCI USB, 32 MB de RAM. REQ router Ethern  Cualquier SO Windows, Procesador Pentium II 233Mhz, Slot PCI libre para tarjeta Ethernet, Unidad de disquete y CD-Rom, 32 MB de RAM INTRO RTC ADSL RDSI PLC CABLE EJS RTC RDSI ADSL ascendente ADSL descendente f(KHz)

ADSL. Esquema funcional
Esquemas genéricos ADSL / ADSL over RDSI. INTRO RTC ADSL RDSI PLC CABLE EJS ATU-C ATU-R

ADSL. Instalación de usuario
Instalación de usuario. Splitter y Microfiltros. Solución con splitter. Se coloca un splitter, después del PTR, a la entrada de la vivienda, con ampliación del cableado hasta el PC. Solución con microfiltros. Filtran datos en la conexión tfno. (función contraria al splitter). Se colocan entre la roseta y el tfno (máx. 3) aunque existan más rosetas sin utilizar. La solución de microfiltros es más económica no requiere instalación de splitter, y no se necesita ampliación de cableado. Sin embargo, la instalación con splitter es más fiable y con menos posibilidad de ruidos que los microfiltros (un mal contacto en las rosetas no afecta a la conexión del PC). INTRO RTC ADSL RDSI PLC CABLE EJS 0 Km 1,5 Km 3 Km 4,6 Km 6,1 Km VDSL ADSL 

ADSL. Instalación de usuario
INTRO RTC ADSL RDSI PLC CABLE EJS

Tecnologías xDSL INTRO RTC ADSL RDSI PLC CABLE EJS
Tecnologías xDSL. Comparativa de prestaciones. Cada tecnología xDSL tiene distintas características (velocidad, simetría, distancia de bucle) : RDSI Kbps (2B+D) de tráfico simétrico para bucle de hasta 6-7 km. HDSL. 1,5 Mbps ó 2 Mbps (T1 ó E1) de tráfico simétrico para bucle de hasta 3-4 km. SDSL. Versión de HDSL sobre un único parsimultáneamente T1 y E1 y telefonía básico. ADSL. Hasta 8Mbps (down, de la central) y 800 Kbps (up) para bucle de hasta 2-3 km. UADSL ADSL Lite, como ADSL para más distancia y sin splitter, con menor capacidad (1.5 ó 2Mbps para T1 ó E1 descendente, y hasta 300 Kbps ascendente). VDSL. Tráfico simétrico de 30 Mbps con bucle de distancias cortas y velocidades altas. (300m : 52Mb down / 1.5Mb up , y 1.5km: 13 Mb down / 2.3Mb up). INTRO RTC ADSL RDSI PLC CABLE EJS

Tecnologías xDSL INTRO RTC ADSL RDSI PLC CABLE EJS
Tecnologías xDSL. Comparativa de prestaciones. INTRO RTC ADSL RDSI PLC CABLE EJS

RDSI. Conceptos generales
RDSI. Concepto y definición. Canales de transmisión. La Red Digital de Servicios Integrados (ISDN, Integrated Services Digital Network) es una RED que procede de la Red Digital Integrada (RDI) telefónica, con las características: proporciona conexiones digitales extremo a extremo soporta una amplia gama de servicios de voz y datos acceso a través de un conjunto de interfaces normalizados. La información digital puede transmitirse a través de 3 tipos de canales: Canales B 64 Kbps. Transmiten información de voz y datos. Canales D 16/64 Kbps. Transmiten información de control y señalización (y datos). Canales H N·64 Kbps. Combinación de canales B para vídeo y audio de alta calidad. INTRO RTC ADSL RDSI PLC CABLE EJS

RDSI. Conceptos generales
Acceso Básico. Acceso Primario. Los usuarios pueden contratar dos tipos de servicio : Acceso básico. BRI 2B (64K, voz/data) + 1D (16K, ctrl). Acceso primario. PRI 30B (64K, voz/data) + 1D (64K, ctrl), INTRO RTC ADSL RDSI PLC CABLE EJS

RDSI. Configuración acceso
Instalación de acceso básico y acceso primario. Mediante una TR1 mixta con 2 entradas a las que se conectan: El teléfono analógico (a través de un conector RJ-11) a la entrada A/B de la TR1. El PC con tarjeta RDSI (a través de un conector RJ-45) al interfaz S de la TR1. INTRO RTC ADSL RDSI PLC CABLE EJS TR1 BRI AT PBX extensiones analógicas digitales PRI teléfono fax G3 fax G4 PC + tarjeta RDSI Operadora TR1

RDSI. Estructura de red INTRO RTC ADSL RDSI PLC CABLE EJS
Ejemplos de configuraciones RDSI. INTRO RTC ADSL RDSI PLC CABLE EJS Servicios portadores. Ofrecen transporte de información, según: a) Modo Circuito. b) Modo Paquete. Servicios finales. Teleservicios. Telefonía, Telefonía a 7 Khz., Facsímil grupo 2/3 - 4, Teletex, Videotex, videotelefonía, etc. Servicios suplementarios. Modifican o complementan a un teleservicio.

RDSI. Servicios y terminales
Ejemplos de terminales RDSI. Teléfonos RDSI FacSímil TeleTEX VideoTEX Videoteléfono Telecontrol INTRO RTC ADSL RDSI PLC CABLE EJS

RDSI. Centralitas PBX INTRO RTC ADSL RDSI PLC CABLE EJS
Ejemplo de conexiones y características de centralitas. - Enrutamiento automático LCR/ARS: inserción prefijos, larga distancia, líneas GS - Conexión tfnos analóg/digitales (puertos EXT) - Restricción de llamadas. Línea privada. - Reserva Extensión o Línea Exterior ocupada - Visualización Número y Nombre interlocutor - Desvíos y Transferencia de Llamadas - Selección de Acceso a Líneas Exteriores - Selección de Recepción Llamadas Entrantes - Aviso de Llamada durante una Conversación. - Mensaje/ Indicación Ausencia (Bidireccional) - Puerto serie RS232C para transmisión de los datos de llamadas a impresora u ordenador. - Multiconferencia. - Portero Automático: Intercomunicación y ON. - Captura Llamadas: Grupo cerrado/Dirigida - Grupo de salto. INTRO RTC ADSL RDSI PLC CABLE EJS

Servicios suplementarios. Presentación número entrante Desvío de llamada (CLIP, Calling Line Identification Presentation). (CD, Call Deflection). Informe de Costes Señalización usuario-usuario (AOC, Advice of Charge). (UUS, User-User Signaling). INTRO RTC ADSL RDSI PLC CABLE EJS

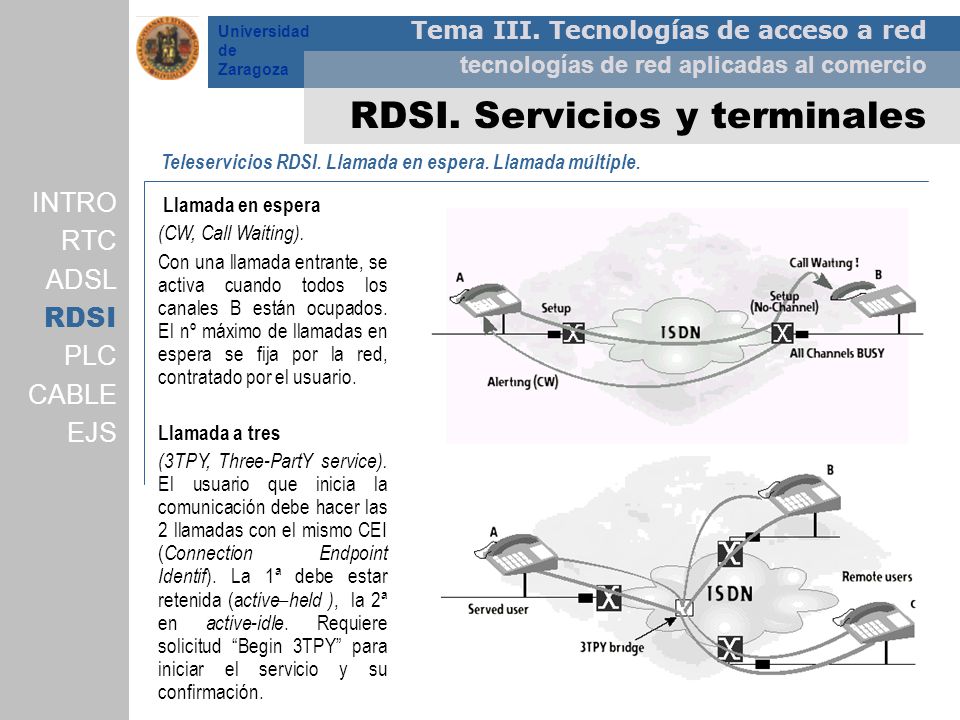

Teleservicios RDSI. Llamada en espera. Llamada múltiple. INTRO RTC ADSL RDSI PLC CABLE EJS Llamada en espera (CW, Call Waiting). Con una llamada entrante, se activa cuando todos los canales B están ocupados. El nº máximo de llamadas en espera se fija por la red, contratado por el usuario. Llamada a tres (3TPY, Three-PartY service). El usuario que inicia la comunicación debe hacer las 2 llamadas con el mismo CEI (Connection Endpoint Identif). La 1ª debe estar retenida (active–held ), la 2ª en active-idle. Requiere solicitud “Begin 3TPY” para iniciar el servicio y su confirmación.

PLC. Fundamentos básicos

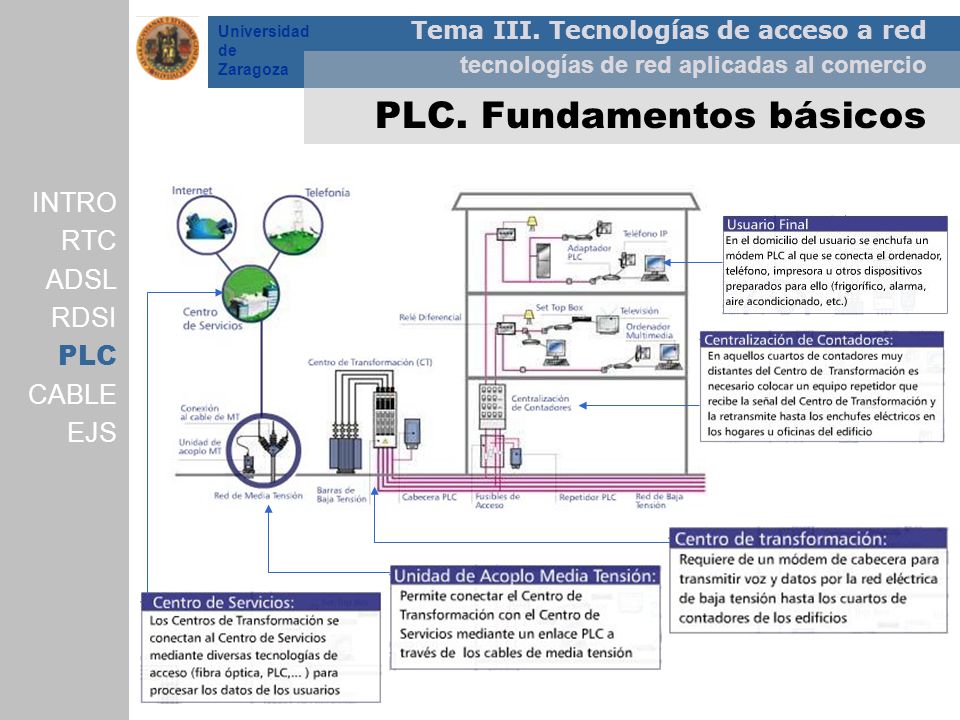

PLC. Power Line Communications Permite transmitir datos y voz a través de la red eléctrica. Provee conexión en cada enchufe (>3.000Mill hogares conex. eléctrica,sólo 800M conex. telefónica) y está orientada a 2 servicios: Acceso a transmisión de datos (Internet, televigilancia, telefonía, videoconferencia, etc.) Creación de redes LAN domésticas y la domótica. La fibra óptica llega hasta los transformadores desde los centros de servicio o proveedores de acceso. El transformador actúa como cabecera de la red, proporcionando conectividad a través de las líneas de baja tensión a todos los usuarios. El BW del cliente alcanza en las pruebas entre 2 y 10 Mbps según la tecnología empleada, suficiente para transmitir voz, información multimedia o crear redes privadas virtuales. INTRO RTC ADSL RDSI PLC CABLE EJS

PLC. Esquema de funcionamiento INTRO RTC ADSL RDSI PLC CABLE EJS

PLC. Módem INTRO RTC ADSL RDSI PLC CABLE EJS <Red Externa.
- Módem local CPE v Red Interna - MODEM (In-House) - Repetidor Conex. Módem cable/ADSL - Cifrado DS2 INTRO RTC ADSL RDSI PLC CABLE EJS Adaptador PLC - Conexiones Eth/USB - Voz sobre IP - Modulación OFDM

PLC. Nuevos servicios INTRO RTC ADSL RDSI PLC CABLE EJS
Su nevera controla la comida que queda y hace pedidos directos al ordenador central del hipermercado para que envíen a casa aquellos productos que previamente ha seleccionado como de “reposición automática”. Controle sus electrodomésticos desde el trabajo. Ponga la lavadora, encienda el aire acondicionado, conecte el horno, grabe una película, alimente a sus peces mientras esté de vacaciones. Cuando vuelva a casa, todo estará preparado. Usted puede participar en campeonatos en la Red de sus juegos favoritos, o representar a su país en campeonatos mundiales, y todo esto, sin moverse de casa INTRO RTC ADSL RDSI PLC CABLE EJS Enchúfese y navegue por la nueva Internet Banda Ancha. Desde su ordenador tendrá servicios que, hasta ahora, no eran viables con la capacidad de la línea telefónica. Los enchufes reparten la señal por toda la casa y ya no es necesario un cable de antena en cada sitio. Puede programar los temas musicales como si la radio fuera un CD, o ver un partido emitido con anterioridad. Olvídese del videoclub y seleccione una película. Posibilita el cuidado de niños o enfermos a distancia. Disfrute desde el sofá de todos los servicios de comercio electrónico, juegos, entretenimiento multimedia, Internet... Los servicios técnicos de los fabricantes de electrodomésticos pueden conocer las averías presupuestar las reparaciones sin desplazarse, ahorrando costes. Alarmas de robo e incendio que protegen su casa, conectándola directamente con la central de la policía y/o de los bomberos. Buzón único para todos los mensajes de Telefonía Fija, Móvil (SMS), Fax y Correo Electrónico. Disfrute desde el sofá de todos los servicios de comercio electrónico, juegos, entretenimiento multimedia, Internet...

PLC. Prueba Piloto INTRO RTC ADSL RDSI PLC CABLE EJS

HFC. Conceptos básicos INTRO RTC ADSL RDSI PLC CABLE EJS
HFC. Hybrid Fiber Coaxial Una red HFC es una red de telecomunicaciones por cable que combina la fibra óptica y el cable coaxial como soportes de la transmisión de las señales. Se compone básicamente de 4 partes: cabecera, red troncal, red de distribución y red de acometida de los abonados. Funcionamiento. Al hogar llegan 2 cables: 1 para teléfono y 1 para LAN/TV. Para separar la señal, se necesita un splitter y se lleva la señal de TV al decodificador, y de LAN al cable-módem. Esquema cablemódem INTRO RTC ADSL RDSI PLC CABLE EJS

HFC. Conceptos básicos INTRO RTC ADSL RDSI PLC CABLE EJS
HFC. Partes Funcionales La cabecera es el centro desde el que se gobierna todo el sistema y se realizan todo tipo de funciones de tarifación. Las señales digitales de vídeo, audio y datos que forman los canales de televisión digital se multiplexan para formar el flujo de transporte MPEG. Se utiliza un modulador QAM (modulación de amplitud en cuadratura). Los canales digitales se ubican en la banda comprendida entre 606 y 862 MHz. INTRO RTC ADSL RDSI PLC CABLE EJS La red troncal presenta una estructura en anillos redundantes de fibra óptica que une a un conjunto de nodos primarios. Esta estructura emplea habitualmente tecnología PDH ó SDH que permite construir redes basadas en ATM. El canal de retorno ocupa en las redes HFC el espectro comprendido entre 5 y 55 MHz. Una señal generada por el equipo terminal de un abonado recorre la red distribución en sentido ascendente hasta llegar al nodo óptico. Allí convergen las señales de retorno de todos los abonados,que se convierten en señales ópticas. También convergen todas las interferencias, ruido, contribuyendo a degradar la señal

HFC. Cablemódem INTRO RTC ADSL RDSI PLC CABLE EJS
Características básicas Es un dispositivo que permite la conexión del usuario a la red de cable permitiendo la transmisión de datos y la conexión a Internet a grandes velocidades (hasta 40Mbps). Es un módem asimétrico. Se conecta a la red HFC (PTR) mediante un conector de cable coaxial tipo F y al PC a través de una interfaz Ethernet 10BaseT o puerto USB. Es aprox. 500 veces más rápido que un módem a 56k. Capacidad flexible y programable desde cabecera. La recepción de datos se realiza por un canal de entre 6 y 8 MHz. del espectro descendente (entre 50 y 860 MHz.) con modulación digital 64-QAM (relación de tasas up/down configurable). En sentido ascendente, el cablemódem descompone los paquetes Ethernet que recibe del PC y los convierte en celdas ATM o en tramas con otro formato propietario. Utiliza 1 canal de 2MHz del espectro de retorno (entre 5 y 55MHz). Receptor RF 64/256QAM. Datos QPSK/16 QAM. El cablemódem puede ser: Una tarjeta que se conecta directamente al bus del ordenador. Un equipo independiente (con una carcasa propia), que incluye: - Conector de coaxial tipo F para conectar a la red de cable. - Conector RJ-45 para conectar a la tarjeta Ethernet 10BaseT. - Conector RJ-11 (opcional), para conectar a la línea telefónica, en caso de que el canal de retorno sea por la RTC telefónica. INTRO RTC ADSL RDSI PLC CABLE EJS

HFC. Bases tecnológicas
Espectro de potencias INTRO RTC ADSL RDSI PLC CABLE EJS Sentido directo (MHz) Servicio Modulación FM, Audio digital calidad CD/ QPSK Gestión de equipos&decod. digital Canales de TV analógicos AM Servicios digitales (tfno/data) QFDM Canales de TV digital 64-QAM Futuros servicios digitales --- Sentido retorno (MHz) Servicio Modulación Sin Servicio Telefonía / Datos / Retorno abonados QPSK Telemetría / Gestión de equipos QPSK

HFC vs xDSL. Prestaciones
Cable VS xDSL. Comparativa de prestaciones. INTRO RTC ADSL RDSI PLC CABLE EJS La red HFC presenta el 90% de los problemas de ruido e interferencias en el segmento de coaxial (ruido impulsivo, ruido RF, canal retorno). Cada nueva alta supone instalar un nuevo equipo de usuario y el servicio en los sistemas de gestión (más RIC) No vale cualquier par de cobre para alcanzar las velocidades prometidas. Influye distancia, conductores, etc… Acceso compartido, ante el crecimiento del nº de usuarios, reduce el nº de clientes por canal: reducción del tamaño de los nodos (500 a 250HP–aumento en la penetración de la fibra), incremento en el número de CMTS y/o de tarjetas RF, multiplexado de canales retorno. xDSL CABLE Los cables de pares son más sensibles a ruido e interferencias que el coaxial: ingress, diafonías (NEXT,FEXT) y radian señales RF con más facilidad. Cada nueva alta supone instalar un splitter, una unidad de cliente (módem ATU-R) y otra de central (nodo ATU-C) Podría usar xDSL para más alcance de servicios (i.e. con infraestructura existente de par trenzado en cliente). Cada cliente nuevo es otro ATU-C en el nodo de acceso o central local. La escalabilidad por tanto, depende del multiplexor de acceso (DSLAM) y de la red de transporte que hay detrás

HFC. El cable en España INTRO RTC ADSL RDSI PLC CABLE EJS

Interurbano (SDH + HFC)

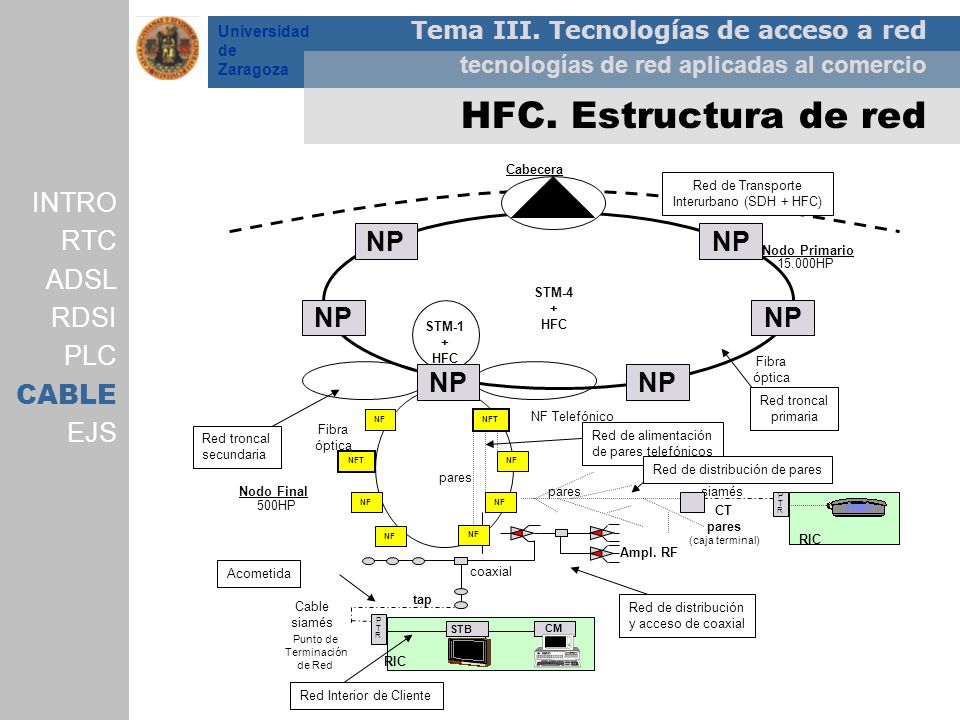

HFC. Estructura de red NP STB P T R Ampl. RF NF NFT RIC CM coaxial tap Cable siamés Fibra óptica 15.000HP 500HP CT pares (caja terminal) Red de alimentación de pares telefónicos Red de distribución y acceso de coaxial Red de distribución de pares Cabecera Nodo Primario Nodo Final STM-4 + HFC STM-1 NF Telefónico Red de Transporte Interurbano (SDH + HFC) Red troncal primaria secundaria Red Interior de Cliente Acometida Punto de Terminación de Red INTRO RTC ADSL RDSI PLC CABLE EJS

HFC. Estructura de red INTRO RTC ADSL RDSI PLC CABLE EJS
Esquema genérico del NODO FINAL Estructura de red

LAN. Ejemplos de servicio
FNAC. Plaza España (Zaragoza). Parque informático compuesto por 50 ordenadores personales más 15 TPVs, con un servidor Primario y otro backup. Distribución física: 3 plantas de tienda 1 planta oficinas 1 almacén (sótano) Distribución lógica: grupos de trabajo en red, IPs asignadas según código postal y departamento: - Libros xx - Discos/Video xx - Producto Técnico xx - Comunicación xx - Att Cliente xx Tipo de red local: ETHERNET A10 (10 Mbps) incluyendo 1 HUB Overlink NH 32 por planta 1 Switch Superstack II 3COM 1 router Frame Relay CISCO 1760 1 servidor proxy sobre linux 1 módem x.25, 1 router ADSL INTRO RTC ADSL RDSI PLC CABLE EJS

Distribución de vídeo. Streaming En directo. Bajo demanda Servidor de vídeo INTRO RTC ADSL RDSI PLC CABLE EJS Intranet MPEG-1 / MPEG-2

TV en red de datos. INTRO RTC ADSL RDSI PLC CABLE EJS Servidores de vídeo Guía de programación NBC Guía 256K LAN Enterprise WAN WAN CNN Reuters CBS 128K CBS Televidentes locales (MPEG-1, MPEG-2) CNN Televidentes remotos (MPEG-4)

Aprendizaje contínuo. Tele-enseñanza. INTRO RTC ADSL RDSI PLC CABLE EJS Servidores de vídeo Guía de programación Prg3 Presentaciones en directo Guía LAN Enterprise WAN WAN Prg3 Prg1 Prg2 Prg1 Cursos programados regularmente y emitidos por multicast varias veces por semana

RDSI. Ejemplos de servicio
Red de área local LAN. Línea de BACK-UP. INTRO RTC ADSL RDSI PLC CABLE EJS

Red de Telemedicina. INTRO RTC ADSL RDSI PLC CABLE EJS Clínica remota MJPEG Internet Compresión ‘lossless’

Red de Videoconferencia. Servicio que permite a personas situadas en más de un lugar ver una presentación en video y participar en ella. La mayoría de las videoconferencias consisten en la emisión de una sola imagen de video, desde un lugar, y múltiples alimentaciones de audio, desde varios lugares. La RDSI va a permitir la utilización masiva y más flexible de la videoconferencia a través de terminales multimedia. Estos básicamente están constituidos por ordenadores personales con tarjeta de conexión a la RDSI, dotados de cámaras, digitalizadores, etc. INTRO RTC ADSL RDSI PLC CABLE EJS Kbps Estándares H.320, H.323, etc.

Red de Televigilancia. INTRO RTC ADSL RDSI PLC CABLE EJS Internet Intranet

ADSL. Ejemplo dimensionado
Ejemplo de cálculo. Modelo de negocio. Vamos a analizar rápidamente el negocio que se le plantea a una operadora teniendo en cuenta que se siguen los datos generales que se plantean a continuación. No se pretende analizar con mucho rigor y detalle cuán rentable es la tecnología ADSL para la operadora, sino tener un ejemplo de cálculo de un plan de negocio. De hecho, sólo se calculará para el 1er año, sin incluir más que una parte de los gastos (faltaría añadir marketing, impuestos, mantenimiento...) Tasa de pico PCR Tasa media SCR servicio UpStream DownStream UpStream DownStream A 128 kbps 256 kbps 12,8 kbps 25,6 kbps B 128 kbps 512 kbps 12,8 kbps 51,2 kbps C 300 kbps 2 Mbps 30 kbps 200 kbps Datos generales. Demarcaciones activas: 10 sólamente de las 109 en los 5 primeros años Centrales activas: 161 centrales con líneas/central con servicios ADSL. Penetración: 0,5% en año1, 1% en año2 y 5% en año3 y siguientes. Servicio contratado: Se supone que todos los clientes usan la modalidad A. ISPs: ISPs con cuotas parecidas en todas las demarcaciones INTRO RTC ADSL RDSI PLC CABLE EJS

Ejemplo de cálculo. Gastos en el año 1. La operadora debe comprar los nuevos equipos que necesita. Además necesita alquilar una serie de enlaces para unir su central local con el PAI. Los gastos a tener en cuenta son: Tarjeta de 4 filtros: ptas Tarjeta de 4 módems: ptas MUX de 576 líneas ADSL: ptas ptas/línea_ADSL (módulo de gestión) Enlaces E1 (2Mbps): ptas de alta y ptas/mes Conmutador ATM ptas (para 16 puertos STM-1) Inversión por central. 1) El número de clientes por central será 250 = (líneas) x 0,05 (penetración) 2) Se necesita un MUX con 250 líneas y 63 tarjetas (=250 / 4) de filtros y otras tantas de modems. Así, coste total por central = (63 · 0,025) + (63 · 0,125) + (0, · 0,02 + 0,1) = 16,5 Mptas 3) Luego, el coste total (por el nº de centrales) = 16,5 · 161 = Mptas  10 Meuros Inversión en enlaces de salida por central. 1) El número de enlaces según que 2 x nºcircuitos x SCR = 250 x 51,2 Kbps = 12,8 Mbps/central. Y como los enlaces son de 2 Mbps, se necesitarán 7 enlaces E1 por central. 2) Así,coste total de enlaces por central = 7 · /2 · · 12 = 6,8 Mptas* 3) Luego, el coste total (por el nº de centrales) = 6,8 · 161 = Mptas  6,5 Meuros *Considerando que las altas se van a repartir uniformemente a lo largo del año, habrá que pagar, en media, la mitad de las mensualidades. INTRO RTC ADSL RDSI PLC CABLE EJS

Ejemplo de cálculo. Gastos en el año 1. Inversión por PAI. (suponiendo un PAI conectado a 64 centrales**). 1) El tráfico soportado (por el lado de los usuarios) por la PAI = 819,2 Mbps = 64 · 12,8 Mbps. El tráfico soportado (por los ISPs, de igual cuota) por la PAI = 819,2 / 4 = 204,8 Mbps. 2) Como el conmutador ATM soporta 16 STM-1 y cada uno es de carga útil máxima de 150 Mbps, Nº puertos STM-1 = 6 de usuarios (= 819,2/150), y = 8 de los 4 ISPs (= 4 · 204,8 / 150) Nº puertos STM-1 total = 14 = (basta con un conmutador, coste total PAI = 3 Mptas). 3) Luego, el coste total (por el nº de PAIs) = 10 PAIs activas · 3 Mptas = 30 Mptas  0,18 Meuros. Inversión Total. Las inversiones totales para el primer año ascienden a 10 M (central) + 6,5 M (enlaces) + 0,18 M (PAIs) = 16,68 Meuros  Mptas Para el resto de años Se calcularía igual que antes pero teniendo más cuidado, porque hay que separar los gastos que se realizan sólo una vez como son la compra de equipos o las altas (y que por tanto sólo hay que incluir los que corresponden a los nuevos clientes de ese año), de los gastos que hay que pagar siempre como son las mensualidades de los circuitos alquilados. En este último caso, habrá que pagar todas las mensualidades de los clientes que ya existían y la mitad de los que se crean ese año (suponiendo que se crean uniformemente a lo largo del año) **Este caso es más complejo que el anterior porque si las centrales tienen un nº más o menos homogéneo de usuarios, los PAI no (i.e. el nº de centrales por PAI no es CTE lo que obliga a hacer cálculos para cada PAI). INTRO RTC ADSL RDSI PLC CABLE EJS

Ejemplo de cálculo. Ingresos en el año 1. Según la actual regulación y suponiendo que los ingresos provienen de los ISPs según tarifas: Conexión con PAI: ptas de alta y ptas/mes (a 155 Mbps, STM-1) Por cliente: ptas de alta y 5.000ptas/mes (que el ISP debe pagar a la operadora) Alquiler por cliente 1) Nº clientes = clientes = 161 · · 0,05, obtenido como el nº de centrales activas por el nº de líneas por central por la penetración, suponiendo que se incorporan uniformemente. 2) Ingresos de clientes = · /2 · · 12 = Mptas  11 Meuros Alquiler de las conexiones a los PAI Coste total = (44 · )* + (40 · · 12)** + (4 · · 5)*** = 70,5 Mptas  0,40 Meuros *Para las 10 demarcaciones activas, los ISPs alquilan 44 conexiones a 155 Mbps en el año1 todos. **Aquí no se puede suponer que hay que pagar la mitad de las mensualidades de los usuarios nuevos. Ahora la demanda no es uniforme a lo largo del año porque la conexión hay que contratarla desde el primero y todos los ISPs sólo necesitan 1conexión desde el primer cliente. Es decir, debe pagarse las mensualidades de 40 (4 ISP de 10 demarcaciones) de las 44 conexiones todo el año. ***(margen se seguridad de 35% para 4 demarcaciones con más tráfico en 5 mensualidades). Ingresos totales = 11M (clientes) + 0,40M (PAIs) = 11,40Meuros  1.900Mptas Gastos totales = 10M (central) + 6,5M (enlace) + 0,18M (PAI) = 16,68Meuros  2.800Mptas Déficit total = 16,68 Meuros - 11,40Meuros = 5,30Meuros  880 Mptas INTRO RTC ADSL RDSI PLC CABLE EJS

ADSL. Servicio Módem 256Kb INTRO RTC ADSL RDSI PLC CABLE EJS
Cuota de alta Gratuita Gratuita Gratuita Gratuita 38,10 € Cuota mensual 39,07 € (1ER mes gratis) 42,04 € 39,00 € 39,00 € 39,07 € Cuota instalación Autoinstalación Autoinstalable 105,00 € 141,20 € Autoinstalable Tipo MÓDEM U.S Robotics Copperjet 800 (Allied Data) Comtrend ZT 350 Zyxer Prestige 630 USB Vitelcom Precio MÓDEM GRATIS 18.03 € (envio) GRATIS GRATIS 20,20 € SERVICIOS Serv. técnico 24h TuDominio (1año) Velocidad 256/128 Kbps 256/128 Kbps 256/128 Kbps 256/128 Kbps 256/128 Kbps Hosting 100 MB 10 MB 100 MB 15 MB 10 MB Cuentas correo (10M) (50M) M) ilimitado de 10 MB y 5 de 50 MB 10 de 100 MB 5 de 5 MB Duración contrato 1 año 2 años 2 año 1 año 1 año

ADSL. Servicio Router 256Kb
INTRO RTC ADSL RDSI PLC CABLE EJS Cuota de alta Gratuita Gratuita 90,15 € 90,15 € 38,10 € Cuota mensual 39,07 € (1ER mes gratis) 39,00 € 39,00 € 38,95 € 39,07 € Cuota instalación Autoinstalación Autoinstalable 105,00 € 141,20 € Autoinstalable Cable NA NA 47,00 € 84,10 € NA Tipo ROUTER 3 Com 812 Office Connect Comtrend ZT 511 3 Com 812 Office Connect Router Cisco 827 Efficient Speed Stream 5660 Precio ROUTER GRATIS 195,00€ 378 € + 9 € /mes gestió&mantenim. 570,96 € 80,90 € Tarjeta Ethernet GRATIS Incluida No oferta No oferta Incluida Velocidad 256/128 Kbps 256/128 Kbps 256/128 Kbps 256/128 Kbps 256/128 Kbps Hosting 100 MB 100 MB 15 MB 50 MB 10 MB Cuentas correo (10Mb) (50Mb) Mb) ilimitado de 10 MB y 5 de 50 MB 10 Cuentas espacio ilimitado 10 de 50 MB 5 de 5 MB Duración contrato 1 año 2 años 1 año 4 meses 1 año Terra y Wanadoo no disponen de oferta ADSL 256 Kb con Router *

ADSL. Servicio Router 512Kb
INTRO RTC ADSL RDSI PLC CABLE EJS Productos ADSL 512 ADSL Class ADSL Expert ADSL 512 Cuota de alta Gratuita 135,26 € 60,00 € 183,31 € Cuota mensual 74,98 € 83,94 € 90,00 € 74,98 € Tipo ROUTER 3 Com 812 Office Connect 3 Com 812 Office Connect Router Comtrend ZT 511 Efficient Speed Stream 5660 Precio ROUTER GRATIS 240,40 € 195,00 € 145,21 € SERVICIOS Serv. técnico 24h TuDominio (1año) Velocidad 512/128 Kbps 512/128 Kbps 512/128 Kbps 512/128 Kbps Hosting 100 MB 10 MB 100 MB 10 MB Cuentas correo (10M) (50M) M) ilimitado de 10 MB y 5 de 50 MB 5 de 5 MB Duración contrato 1 año 1 año 2 año 1 año

ADSL. Servicio Router 2Mb
INTRO RTC ADSL RDSI PLC CABLE EJS Promoción Wireless 3COM NA NA NA Cuota de alta Gratuita 306,52 € 216,56 € 38,10 € Cuota mensual 150,57 € 164,24 € 180,00 € 150,57 € Tipo ROUTER 3 Com 812 Office Connect 3 Com 812 Office Connect Router Comtrend ZT 511 Efficient Speed Stream 5660 Precio ROUTER GRATIS 240,40 € 195,00 € 145,21 € SERVICIOS Serv. técnico 24h TuDominio (1año) Velocidad 2 Mbps 2 Mbps 2 Mbps 2 Mbps Hosting 100 MB 10 MB 100 MB 10 MB Cuentas correo (10M) (50M) M) ilimitado de 10 MB y 5 de 50 MB 5 de 5 MB Duración contrato 1 año 1 año 2 año 1 año

ADSL. Configuración básica
Acceder al menú Inicio Configuración Conexiones de red y de acceso telefónico. Aparece una ventana. Doble click sobre "Conexión de área local " Aparece una ventana que muestra el Estado de Conexión de área local. Pulsar el botón "Propiedades" Aparece una pantalla en la que aparecen, al menos, los siguientes elementos instalados (asociados a la tarjeta ethernet). Seleccionar Protocolo Internet (TCP/IP)" y pulsar "Propiedades". Seguir las ventanas indicadas … INTRO RTC ADSL RDSI PLC CABLE EJS

ADSL. Configuración básica

ADSL. Servicio IMAGENIO

ADSL. Servicio GigaADSL
FUNCIONAMIENTO Representación de la red que soporta GigADSL. En la figura se representan 3 operadores (A, B y C). Los operadores A y B dan servicio en todas las demarcaciones, mientras que el operador C sólo da servicio en la demarcación 1. Por tanto, los operadores A y B tienen PAIs en todas las demarcaciones, mientras que el operador C sólo dispone de un PAI en la primera demarcación. El PAI de un operador es un trayecto virtual ATM que agrupa los circuitos virtuales permanentes de los usuarios servidos por ese operador en una determinada demarcación. En la regulación se establece que el PAI de un operador en una demarcación será una interfaz de 34 Mbps (coaxial) o de 155,52 Mbps (fibra óptica). INTRO RTC ADSL RDSI PLC CABLE EJS

ADSL. Servicio VDSL INTRO RTC ADSL RDSI PLC CABLE EJS
Internet a alta velocidad. Es el servicio básico de banda ancha desarrollado sobre las redes xDSL en la actualidad. Existen múltiples configuraciones según el tipo de red existente en los extremos. Televisión digital. Se proporciona a los usuarios VDSL servicios, tanto vía satélite como vía terrena, de radiodifusión de señal de televisión y de radio. Video bajo demanda (VoD). Las operadoras de telecomunicaciones podrían utilizar VDSL para enviar demanda de vídeo a los hogares, usando televisión de alta definición (HDTV), dado el largo ancho de banda que VDSL permite sobre un simple par de par trenzado. INTRO RTC ADSL RDSI PLC CABLE EJS

PLC. Domótica INTRO RTC ADSL RDSI PLC CABLE EJS
Red Domótica. HOME NETWORKING Integra distintas redes y servicios: Control domótico Telefonía Entretenimiento Intranet Mediante un RESIDENTIAL GATEWAY (Pasarela Residencial), un elemento que conecta las redes interiores con las redes de acceso. Se define la especificación OSGi (Open Service Gateway Iniciative) para el desarrollo de servicios sobre pasarelas residenciales. INTRO RTC ADSL RDSI PLC CABLE EJS

Red Domótica. Gateway OSGI. HOME RF (tegnología SWAP) INTRO RTC ADSL RDSI PLC CABLE EJS

Red Domótica. Gateway OSGI. INTRO RTC ADSL RDSI PLC CABLE EJS

Red Domótica. Aplicaciones Residenciales. INTRO RTC ADSL RDSI PLC CABLE EJS

Red Domótica. Dispositivos Residenciales. INTRO RTC ADSL RDSI PLC CABLE EJS

TDT. TV Digital Terrestre
¿Qué es? La TDT es la evolución de la tradicional Televisión Análogica utilizando ahora esquemas de transmisión digital.Utiliza la misma instalación de antena y receptor de TV actuales, añadiendo un adaptador/sintonizador externo. Proporciona mejor aprovechamiento del espectro y aumento de programas, mejor calidad de imagen y sonido, menores costes de difusión debido a la eficiente transmisión, posibilidad de prestar servicios interactivos, etc. INTRO RTC ADSL RDSI PLC CABLE EJS TV ANALOGICA TV DIGITAL

INTRO RTC ADSL RDSI PLC CABLE EJS DVB-T (Europa) ATSC (Estados Unidos) ISDB-T (Japón), DMB-T (China)

DVB-T (Digital Video Broadcast Terrenal). El esquema de modulación se basa en COFDM (coded OFDM). Servicios de televisión digital basados en MPEG-2 con interactividad y movilidad. Transmisión TDT. TDT transmite por los mismos canales radioeléctricos que la TV convencional analógica.Se transmiten distintas señales de TV digital por un mismo canal donde sólo puede transmitirse una señal analógica. 4/5 canales por cada canal convencional. Codificación de la información con MPEG-2, alto grado de comprensión de la información. Recepción TDT. TDT se recibe por la misma antena de instalación de la TV convencional. Para antenas comunitarias puede ser necesaria algunas adaptaciones.El estándar DVB-T prima la movilidad de la recepción. Adopción de estándar MHP (Multimed Home Plataform) para el software de contenidos interactivos. INTRO RTC ADSL RDSI PLC CABLE EJS

Comparativa Soluciones
Comparativa de tecnologías de acceso. INTRO RTC ADSL RDSI PLC CABLE EJS

Comparativa Soluciones

Conclusiones INTRO RTC ADSL RDSI PLC CABLE EJS
Evolución de las redes. Conclusiones. Acceso en banda ancha permanente. Nuevas soluciones (xDSL, HFC, ... ) Migración de la inteligencia a los nodos. En la operadora, bajos ingresos por el transporte de datos. Ampliación de servicios ofrecidos al usuario final. INTRO RTC ADSL RDSI PLC CABLE EJS

Conclusiones INTRO RTC ADSL RDSI PLC CABLE EJS
Evolución de las redes. Conclusiones. La ley (Real Decreto 1/98) obliga a dotar de ICT a todas las viviendas de nueva construcción * ICT(Infraestructuras Comunes de Telecomunicaciones) INTRO RTC ADSL RDSI PLC CABLE EJS Previsión de hogares con BA en España (miles)

Bibliografía. Enlaces WWW
Acceso en banda ancha permanente. Douglas E. Comer: Redes de Computadoras, Internet e Interredes (1997), Prentice Hall Pts, ISBN X. Andrew S. Tanenbaum: Redes de Computadoras, 3ª ed. (1997), Prentice Hall pts, ISBN William Stallings: Comunicaciones y redes de computadores, 6ª ed. (2000), Prentice Hall pts, ISBN Fred Halsall: Comunicaciones de datos, redes de computadores y sistemas abiertos, 4ª ed. (1998), Addison Wesley pts, 955 pag., ISBN Uyless Black: Tecnologías emergentes para Redes de Computadoras, 2ª ed. (1999), Prentice Hall pts, ISBN F. Fluckiger: Understanding Networked Multimedia (1995), Prentice Hall, ISBN P. W. Agnew y A. S. Kellerman: Distributed Multimedia (1996), Addison-Wesley, ISBN M. Robin y M. Poulin: Digital Television Fundamentals (1998), McGraw-Hill, ISBN INTRO RTC ADSL RDSI PLC CABLE EJS
