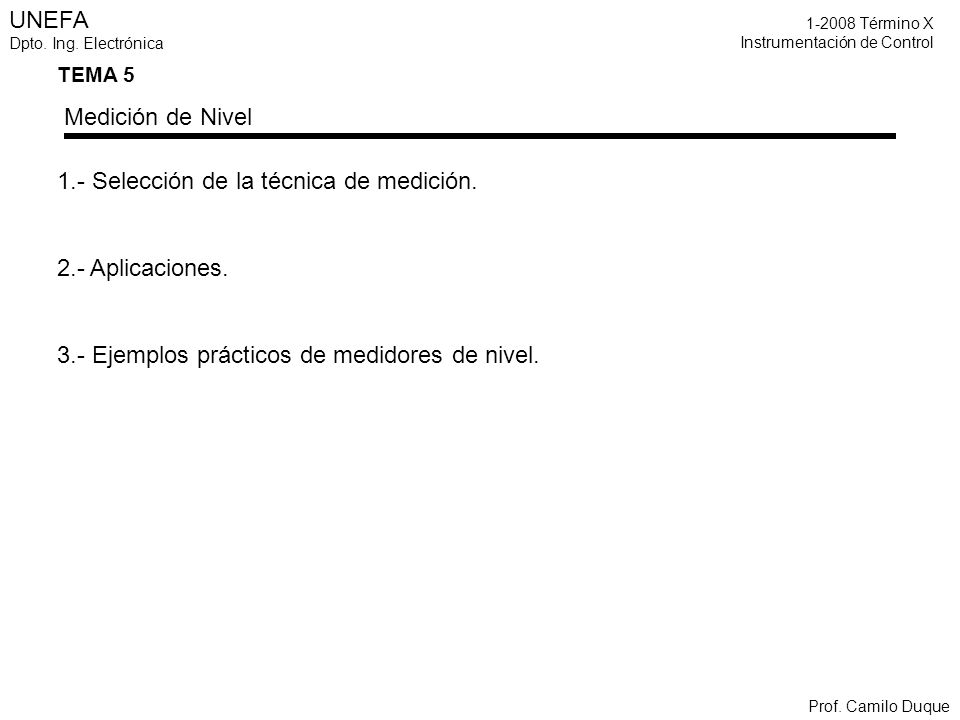

1 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición. 2.- Aplicaciones. 3.- Ejemplos prácticos de medidores de nivel.

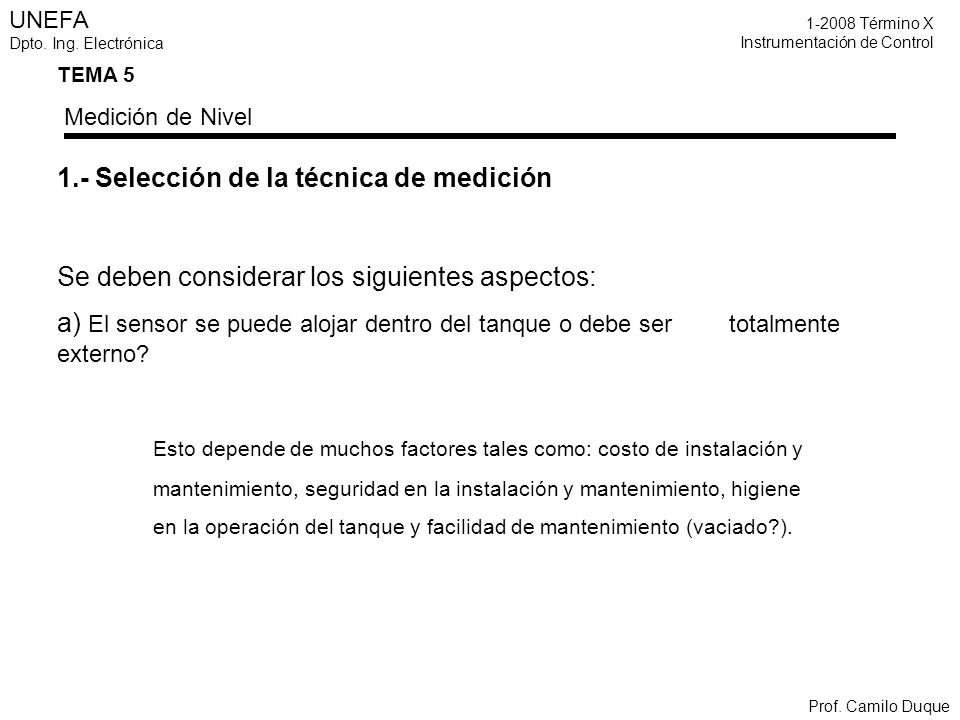

2 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición Se deben considerar los siguientes aspectos: a) El sensor se puede alojar dentro del tanque o debe ser totalmente externo? Esto depende de muchos factores tales como: costo de instalación y mantenimiento, seguridad en la instalación y mantenimiento, higiene en la operación del tanque y facilidad de mantenimiento (vaciado?).

3 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición Se deben considerar los siguientes aspectos: b) El sensor debe medir el nivel en forma continua o solo en un punto especifico? Esto depende de la operación del tanque.

4 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición Se deben considerar los siguientes aspectos: c) Puede estar el sensor en contacto con el fluido o debe estar en el espacio destinado a la fase gaseosa del tanque? Esto depende de la fase en la que se encuentra el fluido, asi como la seguridad o higiene del proceso.

5 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición Se deben considerar los siguientes aspectos: d) La medición requiere tomar en cuenta el cambio de densidad del fluido durante la operación? Esto significa si la medición de nivel será fiscalizada o no.

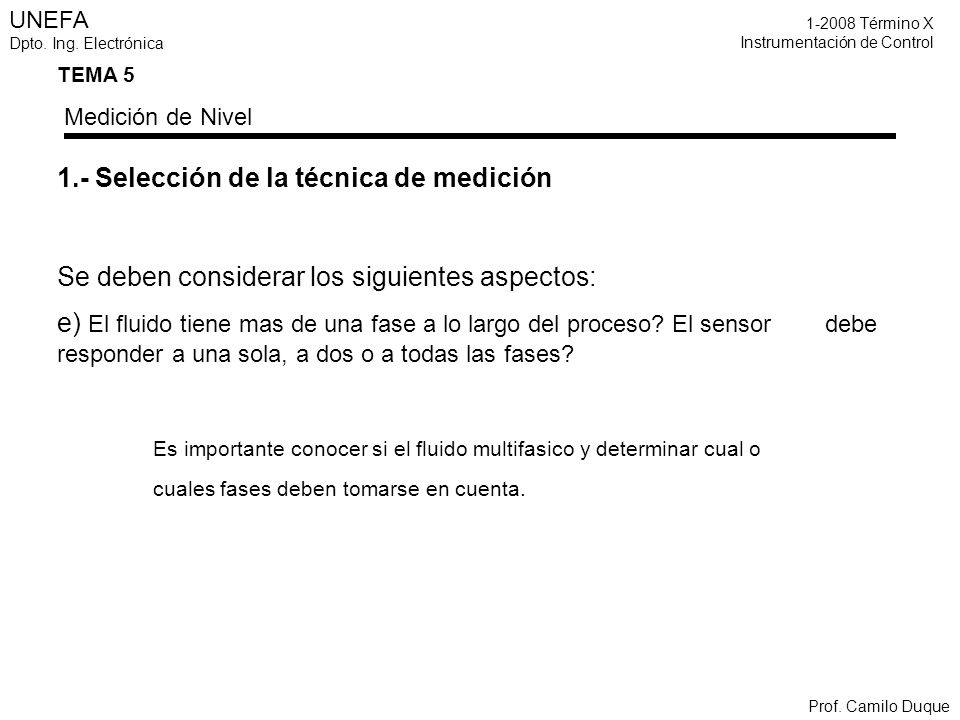

6 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición Se deben considerar los siguientes aspectos: e) El fluido tiene mas de una fase a lo largo del proceso? El sensor debe responder a una sola, a dos o a todas las fases? Es importante conocer si el fluido multifasico y determinar cual o cuales fases deben tomarse en cuenta.

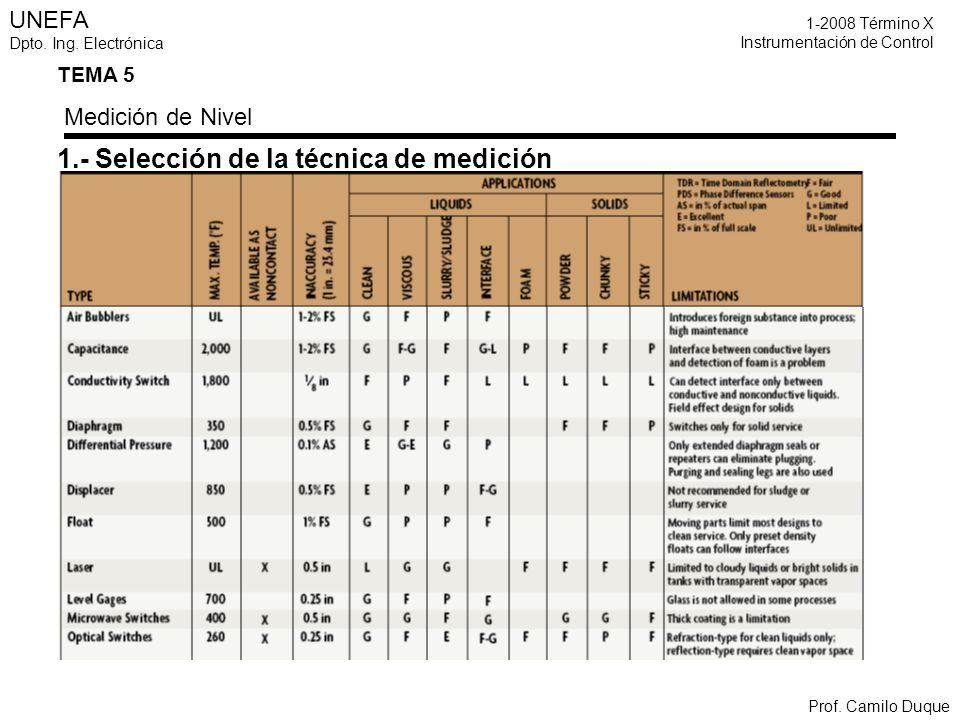

7 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición

8 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición

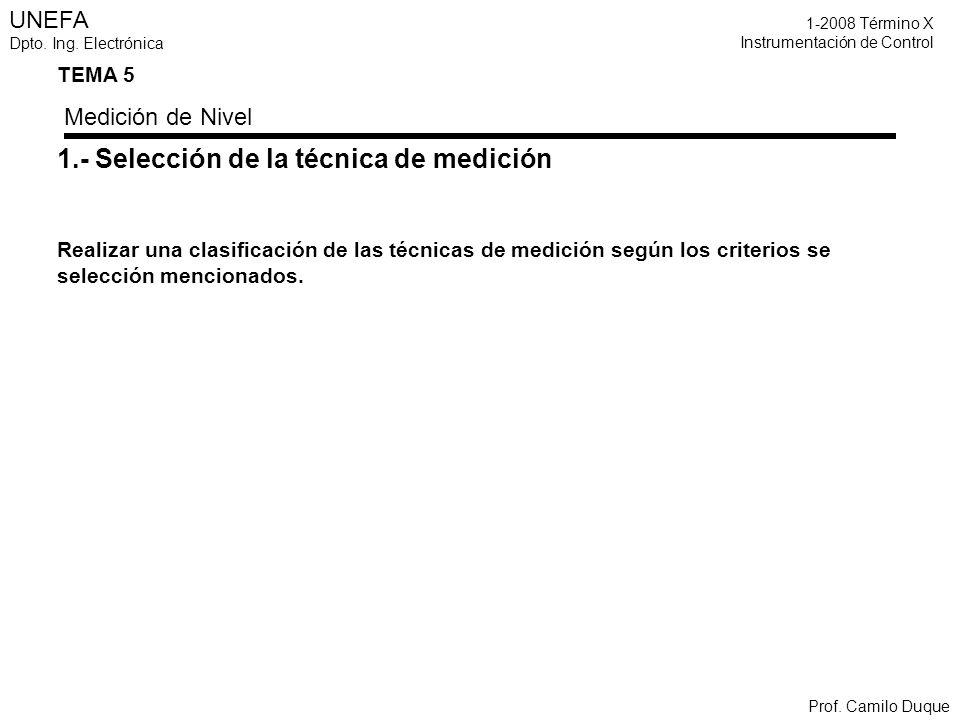

9 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 1.- Selección de la técnica de medición Realizar una clasificación de las técnicas de medición según los criterios se selección mencionados.

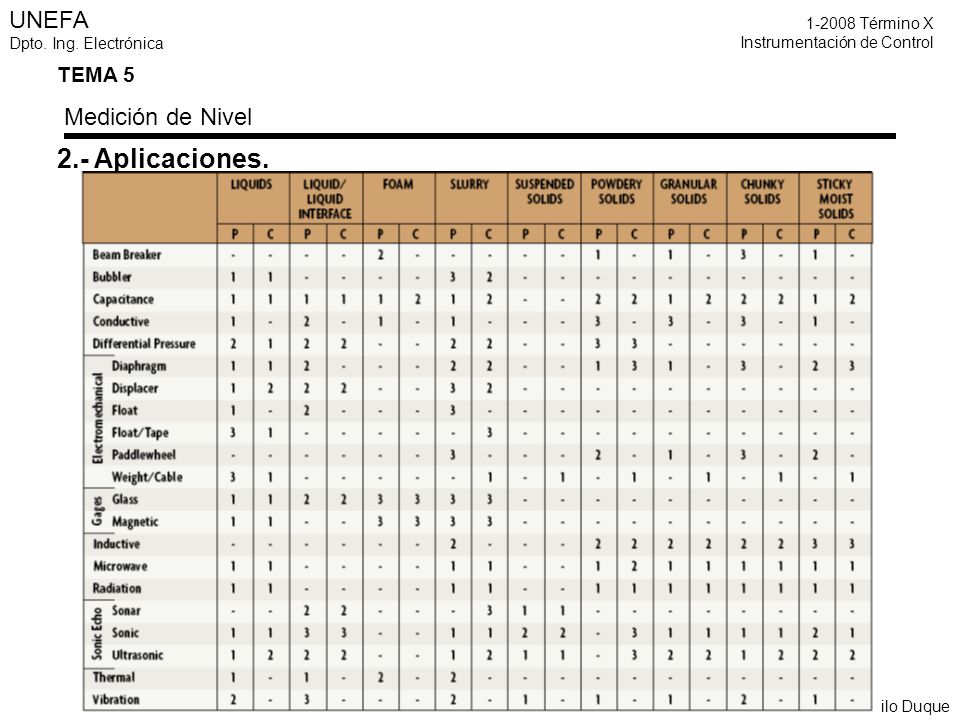

10 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 2.- Aplicaciones.

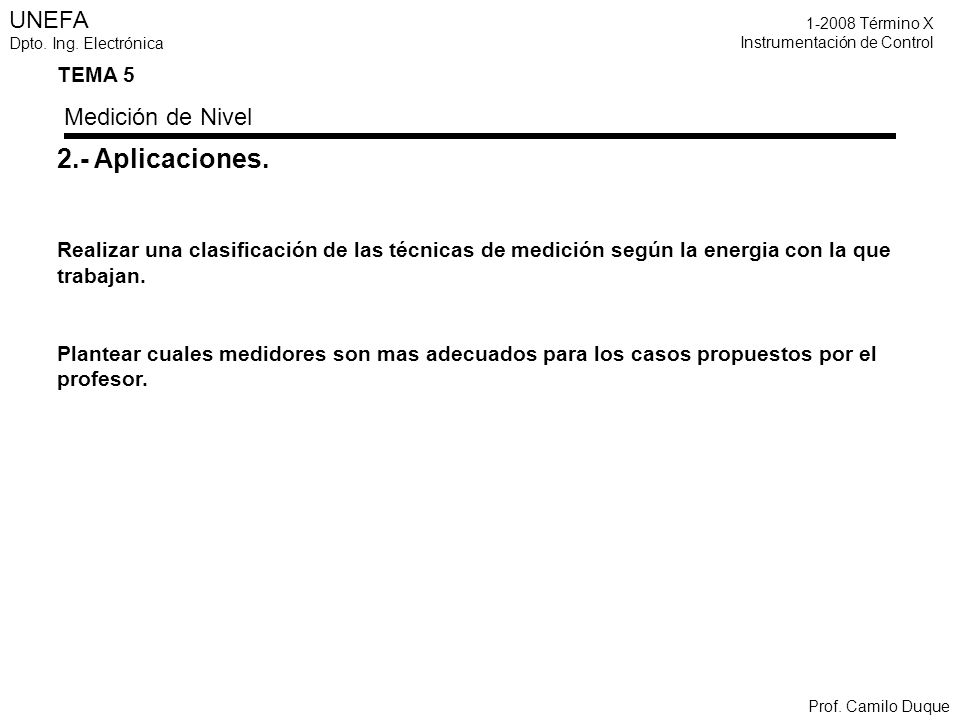

11 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 2.- Aplicaciones. Realizar una clasificación de las técnicas de medición según la energia con la que trabajan. Plantear cuales medidores son mas adecuados para los casos propuestos por el profesor.

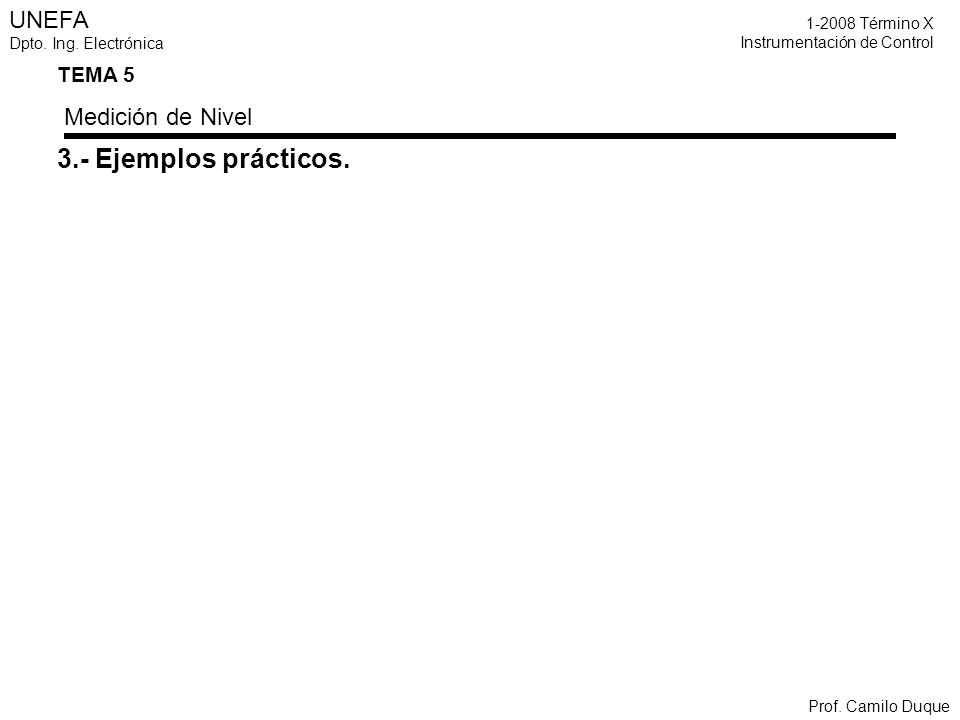

12 UNEFA Dpto. Ing. Electrónica 1-2008 Término X Instrumentación de Control Prof. Camilo Duque TEMA 5 Medición de Nivel 3.- Ejemplos prácticos.
