1 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
Zona de corte t = F A

2 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
Remaches Principales características: Elementos de fijación permanente Amplia aplicación industrial Instalación rápida Instalación en frío y en caliente

3 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
Tipos de Fallas Aplastamiento de placas t F t F Corte de placas t F Ruptura de placas

4 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
Tipos de Fallas Corte del remache F e F Aplastamiento de Remache F Flexión de remache

5 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante

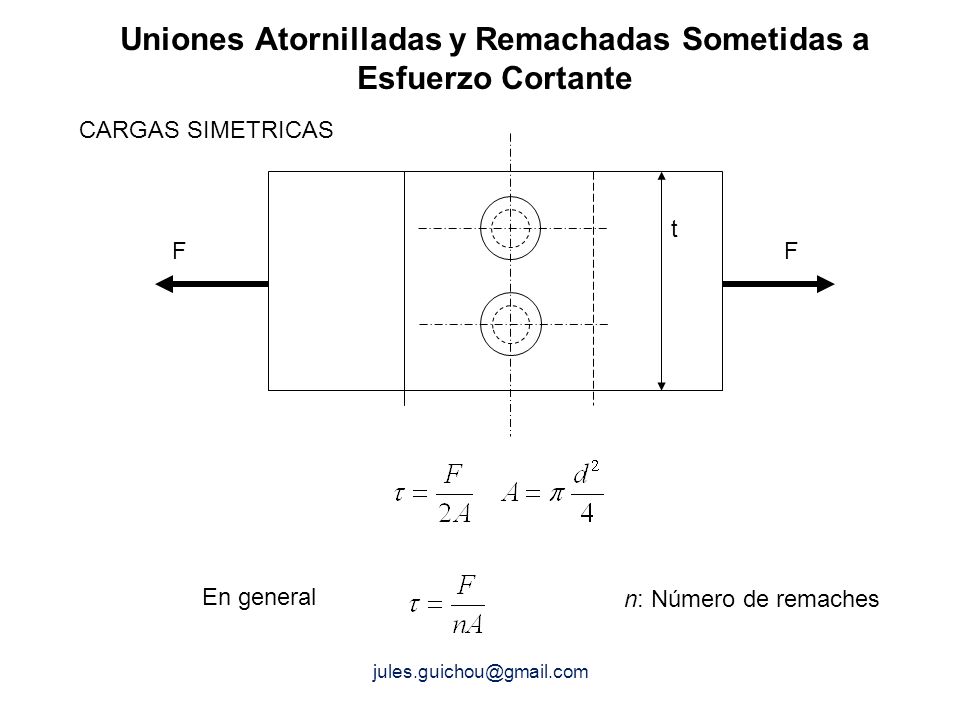

CARGAS SIMETRICAS t F En general n: Número de remaches

6 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante

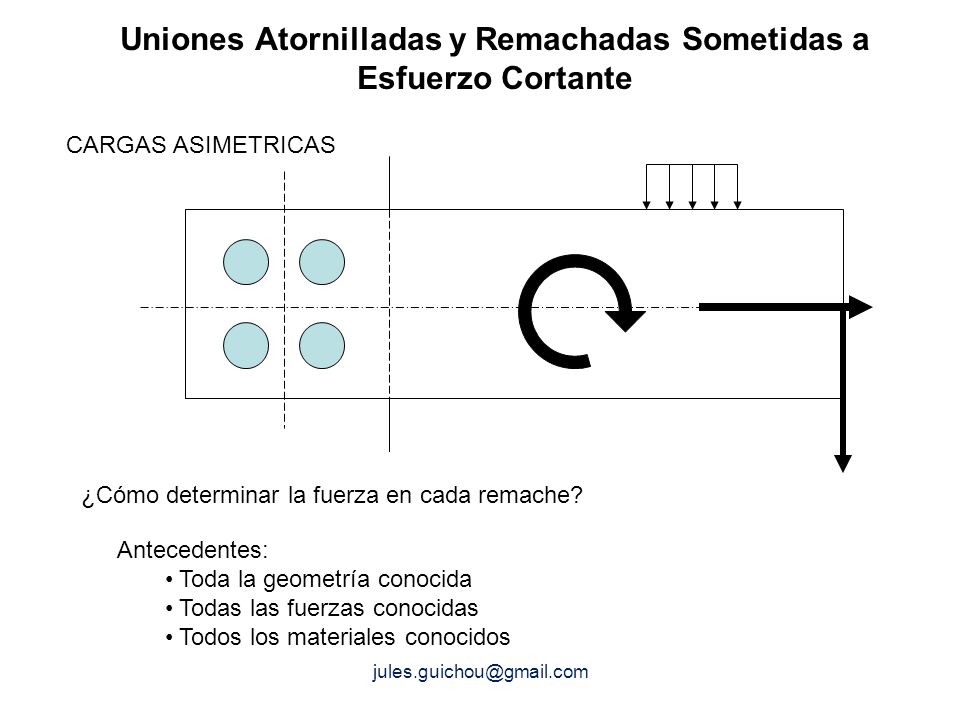

CARGAS ASIMETRICAS ¿Cómo determinar la fuerza en cada remache? Antecedentes: Toda la geometría conocida Todas las fuerzas conocidas Todos los materiales conocidos

7 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
CARGAS ASIMETRICAS Metodología de cálculo Sistema de referencia Centroides Traslado de fuerzas Cálculo de fuerzas en los remaches Resultante de fuerzas Tensiones

8 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
Sistema de referencia y Centroides 4 1 3 2 x y Recomendaciones: Poner sistema de referencia lo más cerca posible del centroide del arreglo de remaches De preferencia utilice coordenadas cartesianas

9 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
4 1 3 2 V M Traslado de fuerzas

10 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
4 1 3 2 Cálculo de fuerzas en los remaches 4 1 3 2 V M Cortante Primario Cortante Secundario n: Número de remaches

11 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
Cálculo de fuerzas en los remaches

12 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
Cálculo de fuerzas en los remaches Generalizando

13 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
4 1 3 2 Cálculo de fuerzas en los remaches 4 1 3 2 V M Cortante Primario Cortante Secundario n: Número de remaches

14 Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante
4 1 3 2 Cálculo de fuerzas en los remaches n: Número de remaches Cálculo de Esfuerzos

15

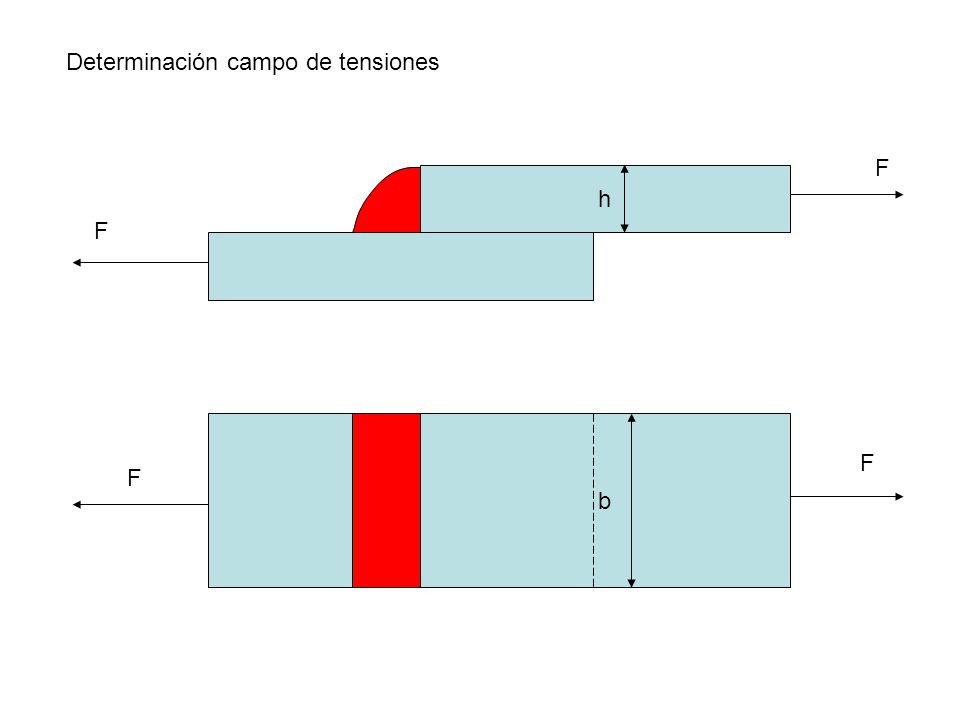

16 Determinación campo de tensiones
F h F b F F

17 Determinación campo de tensiones

18 Determinación campo de tensiones consideraciones para el diseño
Área de garganta = 0.707h*b h Si suponemos corte puro en la sección de área de garganta se tiene 0.707h En adelante se considera cálculo con área de garganta

19 Cálculo de tensiones en los cordones Resultante de tensiones
Diseño de cordones de soldadura con Cargas asimétricas Se sigue similar metodología que para remaches Sistema de referencia Centroides Traslado de fuerzas Cálculo de tensiones en los cordones Resultante de tensiones h b Cordón de soldadura

20 Sistema de referencia y centroides
h b

21 Traslado de fuerzas h

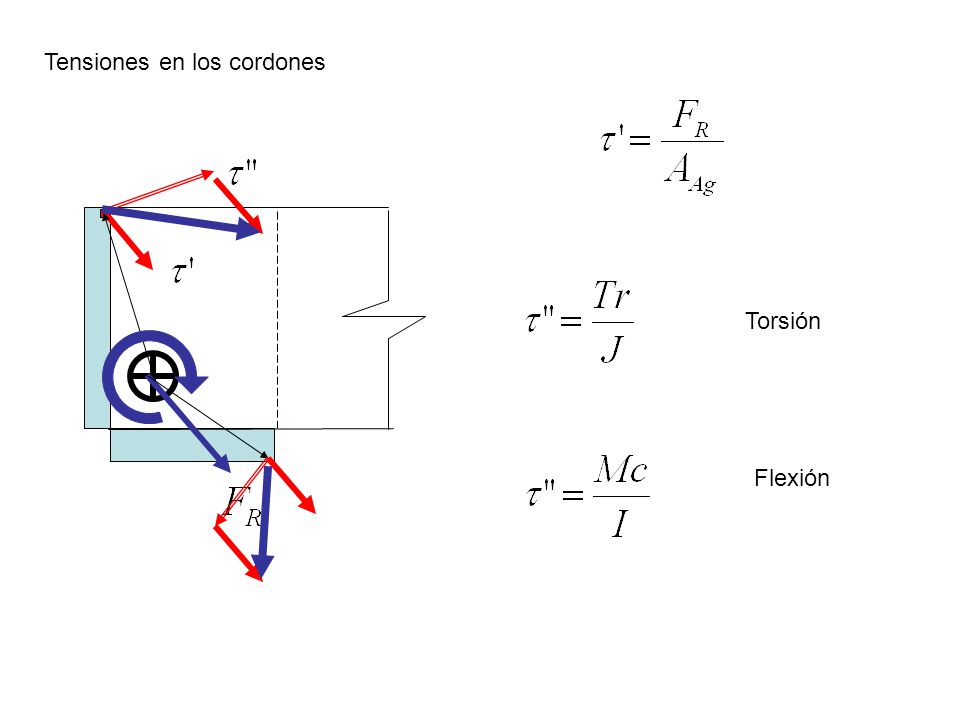

22 Tensiones en los cordones
Torsión Flexión

23 Ejemplo: Determinar si la soldadura es capaz de soportar la carga en la estructura: q a a L Datos del problema: q = N/m a = 200 mm L = 5 m h = 10 mm

24 a 1 2 d d a

25 Propiedades a la torsión:
b d b d

26 Propiedades a la Flexión:
b d b d
