HIDRODINÁMICA
2

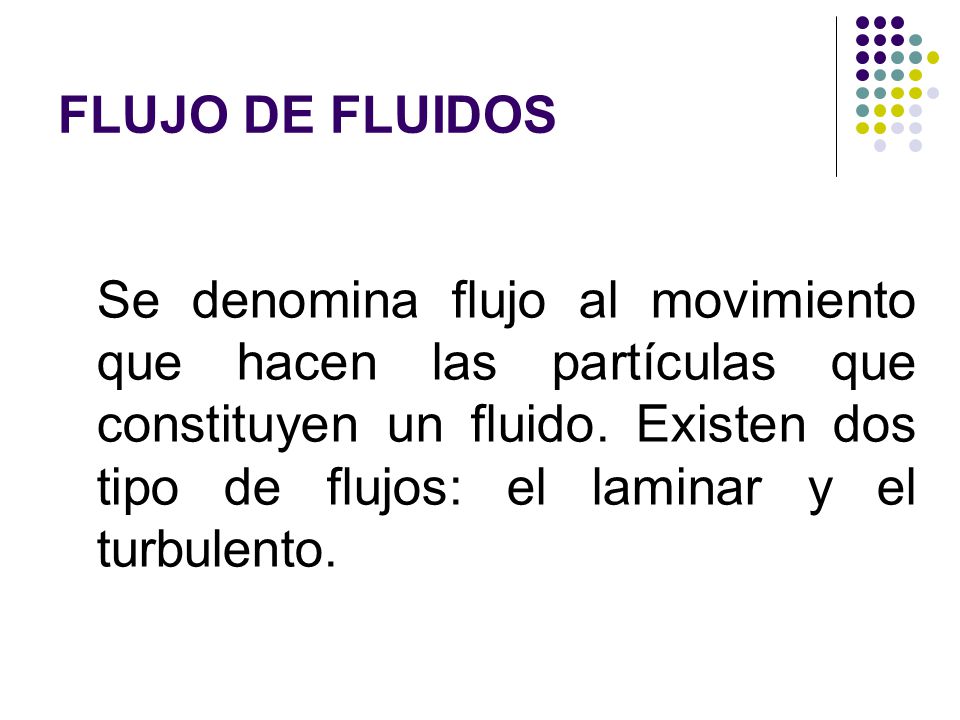

FLUJO DE FLUIDOS Se denomina flujo al movimiento que hacen las partículas que constituyen un fluido. Existen dos tipo de flujos: el laminar y el turbulento.
3
Flujo laminar Campo de velocidades
Líneas de flujo En el flujo laminar estas líneas no se cruzan. Flujo laminar Campo de velocidades
4
Ecuación de continuidad dm=r1dV=r1A1(dx1) = r1A1(v1dt)
Cuando una manguera disminuye el área a través del cual fluye el agua, la rapidez del liquido aumenta. Ejemplo dos jeringuillas. entra dm=r1dV=r1A1(dx1) = r1A1(v1dt) sale dm=r2dV=r2A2(dx2) = r2A2(v2dt) r1A1v1 dt = r2A2v2 dt A1v1=A2v2 Q = Av es constante Q recibe el nombre de caudal o gasto volumétrico. Ver ejemplo página 218.
5
Ecuación de Bernouilli
En 1738 el matemático y físico inglés Daniel Bernoulli dedujo la ecuación que hoy conocemos ecuación de Bernoulli.
10
Ejemplos páginas
11
Efecto Venturi
12

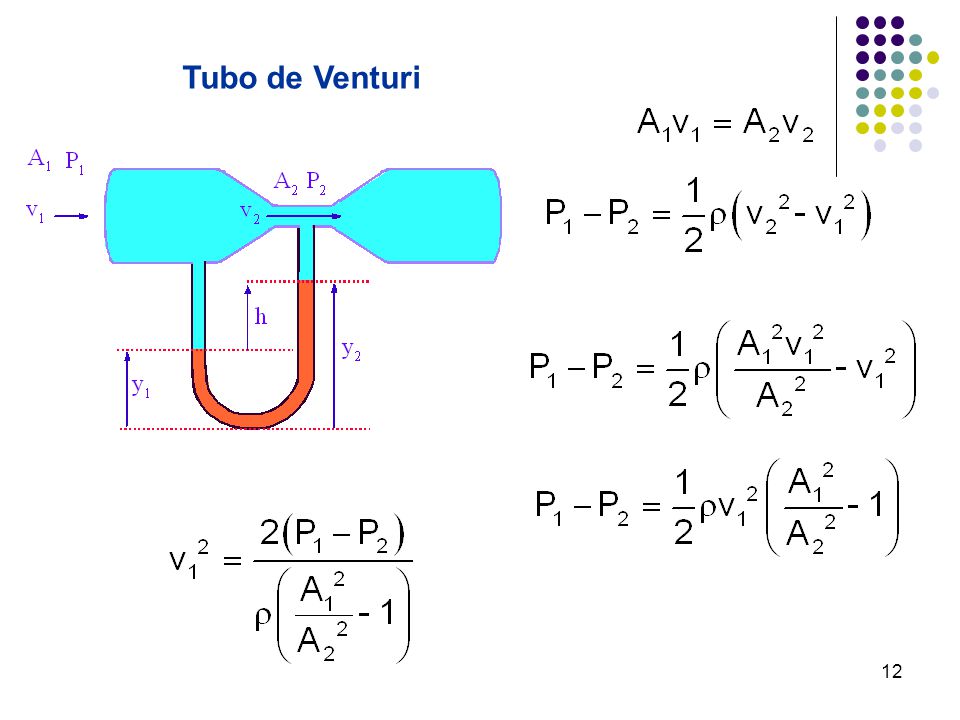

Tubo de Venturi
13
Tubo de Venturi
14
Tubo de Venturi
15
Presión en un fluido en movimiento
P0- P=rmercuriogh P=P0+ rmercuriogh
16
sifones
17
sifones
18
Malas noticias………
19
Considérese una manguera de sección circular de diámetro interior de 2,0 cm, por la que fluye agua a una tasa de 0,25 litros por cada segundo. ¿ Cuál es la velocidad del agua en la manguera?. El orificio de la boquilla de la manguera es de 1,0 cm de diámetro interior. ¿Cuál es la velocidad de salida del agua? Amvm = Abvb
20
Por una tubería inclinada circula agua a razón de 9 m3/min, como se muestra en la figura: En a el diámetro es 30 cm y la presión es de 1 Kf/cm2. ¿Cuál es la presión en el punto b sabiendo que el diámetro es de 15 cm y que el centro de la tubería se halla 50cm más bajo que en a? AAvA=AB vB=G (Q)
22
viscosidad Fluido ideal Fluido real
23
Viscosidad, propiedad de un fluido que tiende a oponerse a su flujo cuando se le aplica una fuerza. Los fluidos de alta viscosidad presentan una cierta resistencia a fluir; los fluidos de baja viscosidad fluyen con facilidad. La fuerza con la que una capa de fluido en movimiento arrastra consigo a las capas adyacentes de fluido determina su viscosidad, que se mide con un recipiente (viscosímetro) que tiene un orificio de tamaño conocido en el fondo. La velocidad con la que el fluido sale por el orificio es una medida de su viscosidad.
24
