¿Qué es MESH? Los sistemas de datos MESH operan de manera redundante, es decir, éstos sistemas pueden establecer enlaces tanto Punto a Punto como Multipunto.

Presentación del tema: "¿Qué es MESH? Los sistemas de datos MESH operan de manera redundante, es decir, éstos sistemas pueden establecer enlaces tanto Punto a Punto como Multipunto."— Transcripción de la presentación:

1

2 ¿Qué es MESH? Los sistemas de datos MESH operan de manera redundante, es decir, éstos sistemas pueden establecer enlaces tanto Punto a Punto como Multipunto a Multipunto para cubrir un área pequeña o un área extensa. El diseño de un sistema MESH puede ser arbitrario, de tal forma que todos los puntos de acceso pueden enlazarse todos con todos pero tomando en cuenta la pérdida entre los brincos de un equipo a otro.

3 Ventajas de las redes MESH Si un equipo falla, todo los demás equipos siguen operando sin problema. Sistema inalámbrico MESH propietario que no se puede interceptar fácilmente. Operación más confiable que WDS. Al ser sistemas redundantes, nunca se pierde información como en un sistema convencional.

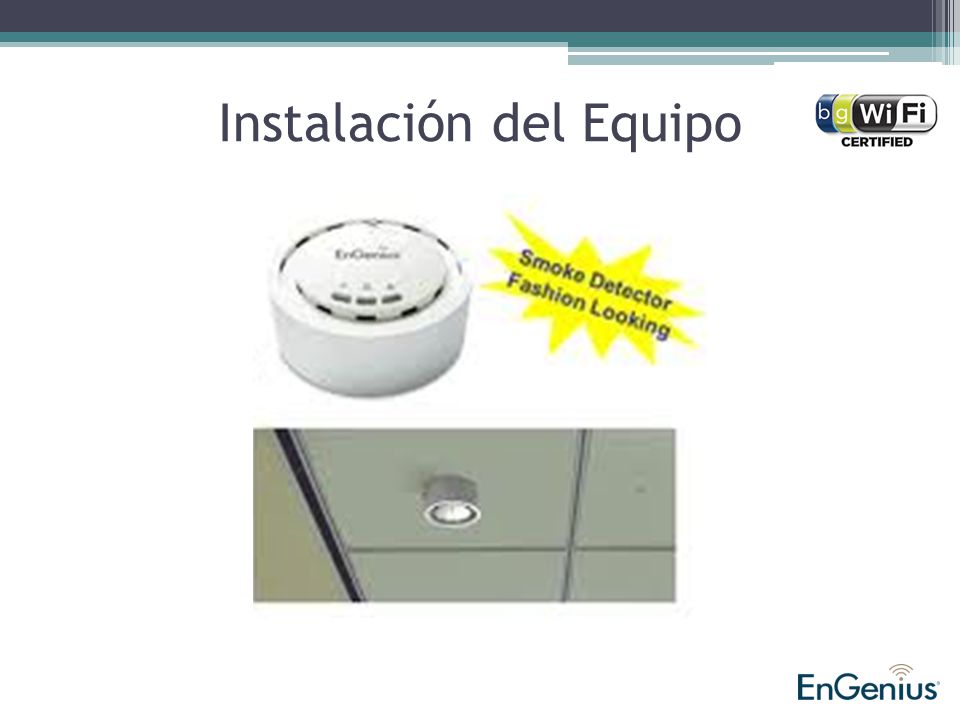

4 Instalación del Equipo

5 Ejemplo de Red MESH

6 Software de Monitoreo Gratuito El software de monitoreo para los equipos MESH de EnGenius, permite estar al pendiente de todos los sistemas que componen nuestra red, desde el más cercano al más lejano del punto de monitoreo. Además, muestra el nivel de señal (dBm) con el cual se enlazan los sistemas unos con otros para comunicarse entre nodos.

7 Ejemplo de EnGenius NMS Gratuito Gratuito

8 EnGenius M36 ESPECIFICACIONES DEL EQUIPO - EQUIPO MESH INTERIOR EN 2.4 GH Z. -ANTENA INTEGRADA DE 4 DBI OMNIDIRECCIONAL. -INCLUYE FUENTE DE 12 V CC. COMPATIBLE CON POE DE 48 V CC (NO INCLUIDO). -SOPORTA 4 SSID Y 4 VLAN (TAGEADAS), CADA UNA CON SU PROPIA SEGURIDAD. -COMPATIBLE CON SOFTWARE “ENGENIUS NMS” GRATUITO, PARA MONITOREO DE LOS RADIOS. -DISEÑO INNOVADOR, TIPO DETECTOR DE HUMO. -POTENCIA DE SALIDA AJUSTABLE HASTA 630 MW. -SOPORTA HASTA 100 METROS DE UTP CON SU ADAPTADOR POE MODELO NPE-4818 (NO INCLUIDO).

9 Aplicaciones del Equipo Ideal para enlaces que requieren gran cobertua en interiores (Hotelería, Oficinas, Bodegas, etc.). Sistema inalámbrico MESH propietario para garantizar un mejor nivel de seguridad. Compatible con VLAN’s (configurables). Múltiples SSID en el aire.

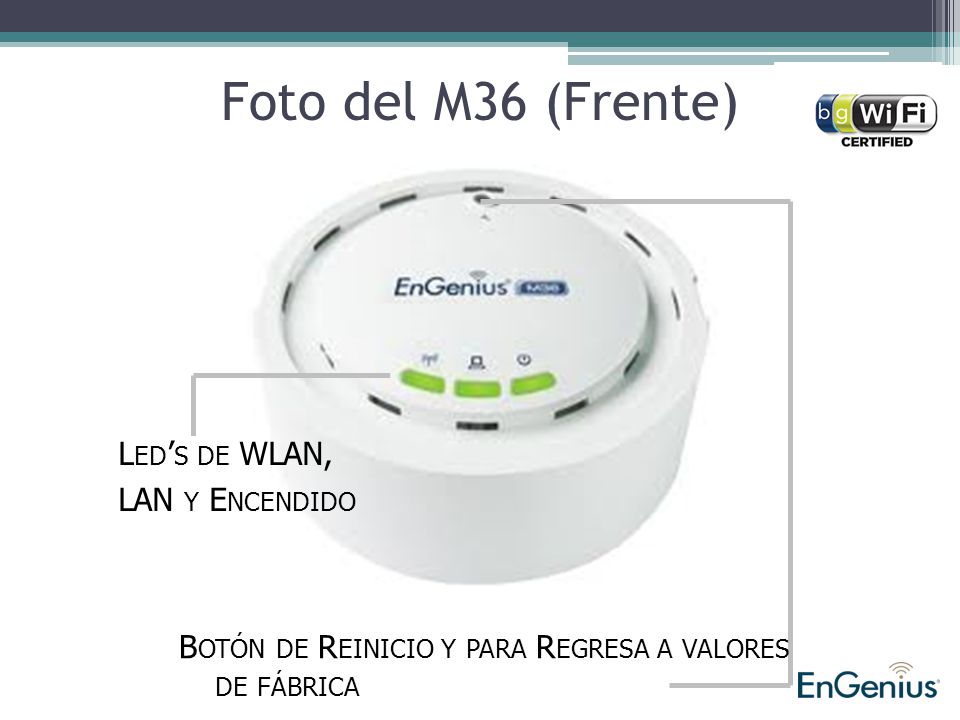

10 Foto del M36 (Frente) B OTÓN DE R EINICIO Y PARA R EGRESA A VALORES DE FÁBRICA L ED ’ S DE WLAN, LAN Y E NCENDIDO

11 Foto del M36 (Posterior) A LIMENTACIÓN 12 V CC (F UENTE I NCLUIDA ). P UERTO RJ-45 (D ATOS, POE O PCIONAL ) O RIFICIOS PARA MONTAJE

12 Accesorios Opcionales Adaptador USB de Alta Potencia (EUB-9603H) Adaptador USB Doble Banda (EUB-9801)

13 Accesorio Opcional (No incluido) NPE-4818 ( PUELE LOGRAR HASTA 100 METROS DE DISTANCIA )

14 Notas del POE ES NECESARIO PRESTAR MUCHA ATENCIÓN A LA HORA DE CONECTAR UN EQUIPO POE A LA PC O SWITCH, YA QUE EL INTERMEDIARIO ENTRE AMBOS ES EL ADAPTADOR POE, EL CUAL TIENE 2 PUERTOS DE RED ETHERNET 10/100: ▫ NETWORK.- E N EL CUAL SE CONECTA EL S WITCH O LA PC QUE CONFIGURARÁ EL SISTEMA. ▫ AP/ BRIDGE.- A QUÍ DEBE CONECTARSE EL PUNTO DE ACCESO O CLIENTE, YA QUE POR ESTE PUERTO SALEN DATOS Y VOLTAJE DE 48 V CC. S I ESOS 48 V CC SE CONECTAN A UNA PC, LAPTOP O SWITCH, DAÑARÁ INMEDIATAMENTE EL EQUIPO. LA GRAN VENTAJA DE ESTE ADAPTADOR ES QUE PERMITE REALI ZAR TENDIDOS DE CABLE DE RED HASTA 100 METROS ENTRE EL PUNTO DE ACCESO Y EL ADAPTADOR POE, IDEAL PARA OFICINAS Y HOTELES.

15

16 ¿Dudas acerca del producto? Favor de contactar al Departamento de Ingeniería al número: 01 (614) 415-2525 Ext. 1115 O al correo: eestrada@syscom.com.mx
