1 Loteo: La Foresta A Tipología: casa Canelo Nombre: Fabiola Morales Arquitectura y Medio Ambiente

2 Ubicación Página 2: UBICACIÓN En el plano de loteo suministrado,mostrar la ubicación de la vivienda intervenida

3 Justificación de la Ubicación Como se observa en la foto las principales casas a la entrada del loteo se encuentran con esta ubicación ( con el frente hacia el norte) de esta manera el sol llega a las zonas laterales de la casa durante el día.

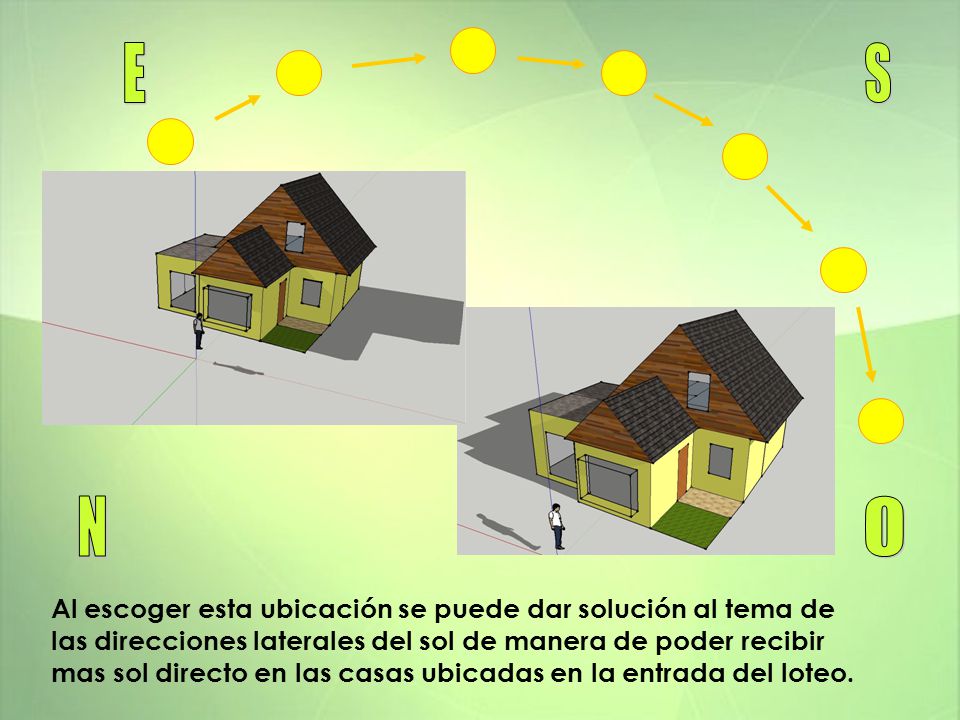

4 Al escoger esta ubicación se puede dar solución al tema de las direcciones laterales del sol de manera de poder recibir mas sol directo en las casas ubicadas en la entrada del loteo.

5 Vivienda Original

6

7 Vivienda original: análisis en verano (17 de enero)

8 Vivienda original: análisis invierno ( 6 de junio)

9 Propuesta : Antes y Después

10 Explicación

11

12 Propuesta: Verano Para el verano la casa posee ventanas superiores que ventilan el lugar, ventanas con alelos que protegen del sol directo, un doble techo, el primero enfrenta la temperatura dejándole menos temperatura que absorber al techo directo

13 Propuesta: Invierno Debido al efecto invernadero el espacio traslucido absorbera calor y lo llevara al interior de la casa de esta manera temperar una parte de la casa ( lateral este) que no recibe el sol durante la mañana Debido al efecto invernadero el espacio traslucido absorbera calor y lo llevara al interior de la casa de esta manera temperar una parte de la casa ( lateral este) que no recibe el sol durante la mañana Al cambiar la posición frontal hacia el este la casa ahora puede recibir sol durante todas las mañanas de invierno ( foto : 19 de junio a las 7 de la mañana)

14 Propuesta: Exterior

15

16

17

18 Propuesta: Corte

19 Propuesta: Planta 1º piso

20 Propuesta: Planta 2º piso

21 Cuadro Comparativo vivienda original. propuesta. En lal - Dirección frontal hacia el norte -ventanas simples - una altura (primer piso) - techo cerrado - pieza de hormigón en la parte trasera - techo posterior recto -lado lateral oeste sin ventanas - Dirección frontal hacia el noreste -ventanas frontales con alelos - segunda altura - ventanas en el extremo superior - pieza de material traslucido en la Parte trasera - techo posterior inclinado formando alelos -ventanas hacia el lado oeste

22 Conclusiones Las conclusiones que se obtienen de este trabajo son: En la arquitectura sostenible, la relación entre el rendimiento de la construcción y la envolvente es fundamental. En cualquier construcción se espera que el cerramiento aísle el viento, la humedad y la lluvia, que permita la entrada de luz y aire, que conserve el calor y que proporcione seguridad e intimidad,todo esto como una necesidad básica de la vivienda. Pero también en una construcción sostenible podemos esperar que modere los efectos del clima sobre los sistemas energéticos de esta misma, que capte y almacene el calor, que redirija la luz, controle el movimiento del aire y genere energía.

23 Autoevaluación Lo más difícil  Encontrar el loteo de casas especifico con el plano y la imagen del modelo de casas. lo más fácil  Una vez lista la idea poder traspasarlas al modelo 3D que es una manera mas facil de ver las cosas en concreto. lo más entretenido  Una vez que el modelo Sketh up está listo poder jugar con las direcciones y fechas cambiando asi los asoleamintos Qué aprendí  Las distintas formas de diseño qie existyen para poder darle un interior una forma mas apta y comoda para vivir dentro de un entorno y la influencia que tiene una simple construccion en el bienestar del que la habita y ademas del impacto ecologico que pueda causar. Si tuviera que hacer el trabajo de nuevo ¿qué cosas haría diferentes?  Averiguaría bien nombre y direccion exacta del loteo asignado para no sufrir consusiones dentro del tiempo de trabajo.
