1 Arquitectura y Medio Ambiente
Trabajo 3: Loteo Foresta - L Juan Pablo Villegas

2 Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

3 Justificación de ubicación
La ubicación fue elegida debido a que su orientación posee múltiples problemas en relación a asoleamiento tanto en invierno como en verano. Durante el verano la iluminación llega durante la mañana en las paredes con menos ventanas, pero durante la tarde por las ventanas principales, lo cual puede ser poco favorable por las altas temperaturas del verano a partir de las hrs. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

4 Justificación de ubicación
Durante el invierno la iluminación llega a los lugares menos favorables (cocina, baños, puerta de entrada), desaprovechando el calor que se puede aportar a la casa Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

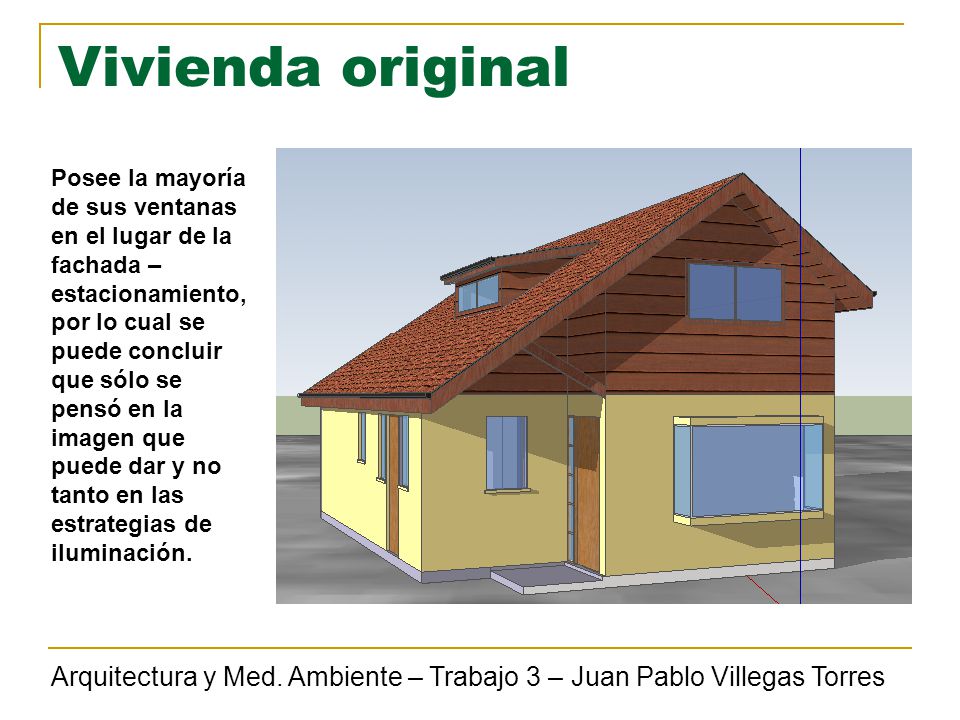

5 Vivienda original Posee la mayoría de sus ventanas en el lugar de la fachada – estacionamiento, por lo cual se puede concluir que sólo se pensó en la imagen que puede dar y no tanto en las estrategias de iluminación. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

6 Análisis verano Problemas en Verano:
El principal problema es el excesivo asoleamiento del living – comedor a partir de las hrs. con luz directa durante todo el resto del día. El segundo problema es el asoleamiento del dormitorio principal, el cual recibe luz directa desde las 5.00 hrs. hasta las 10.30 hrs. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

7 Análisis Invierno Problemas en Invierno:
El principal problema del invierno es que el living - comedor recibe luz directa sólo 2 horas y en mala dirección, desde las hrs. hasta las hrs. El problema secundario es que el dormitorio principal recibe iluminación directa desde las 7.30 hrs. hasta las 12.00 hrs., horario en el cual es menos favorable. Otro problema es que en el invierno el estar del segundo nivel tiene muy poco asoleamiento, sólo desde las 7.15 hrs. hasta las hrs. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

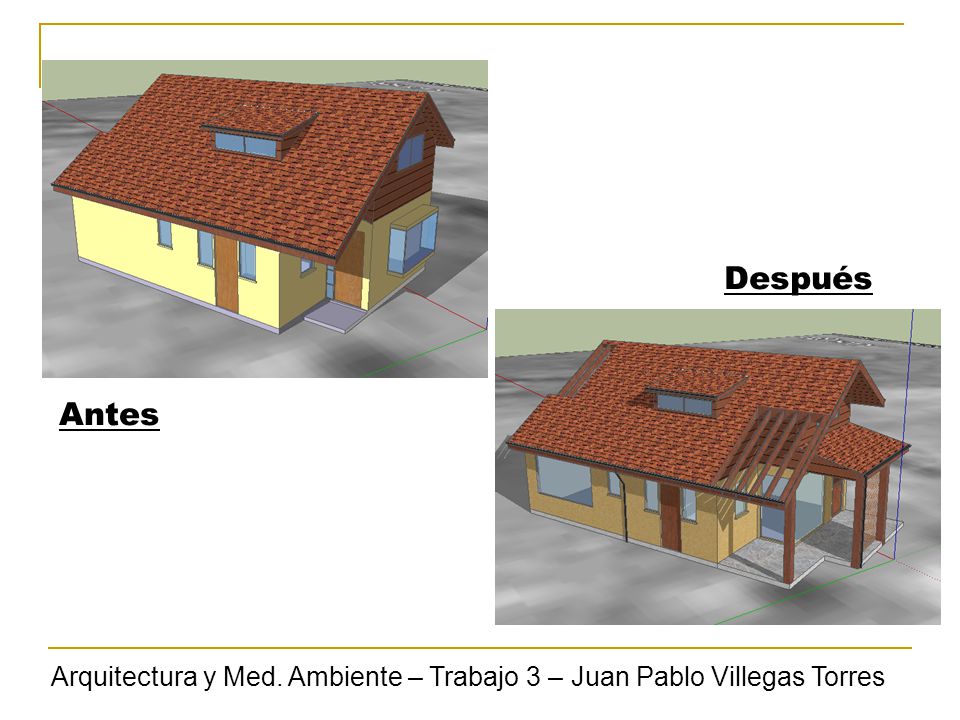

8 Después Antes Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

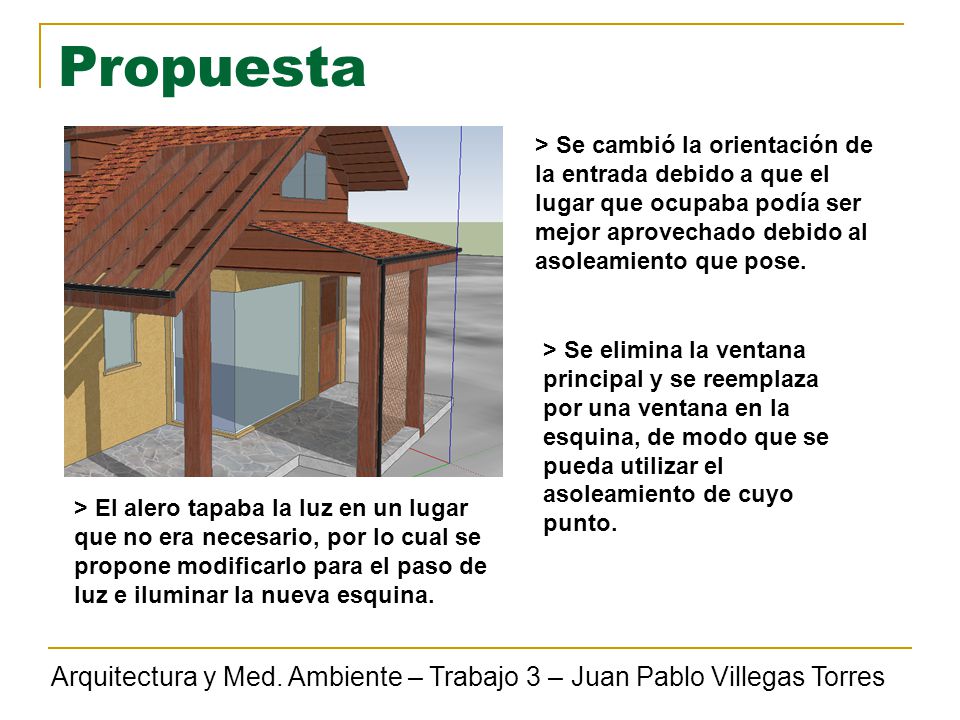

9 Propuesta > Se cambió la orientación de la entrada debido a que el lugar que ocupaba podía ser mejor aprovechado debido al asoleamiento que pose. > Se elimina la ventana principal y se reemplaza por una ventana en la esquina, de modo que se pueda utilizar el asoleamiento de cuyo punto. > El alero tapaba la luz en un lugar que no era necesario, por lo cual se propone modificarlo para el paso de luz e iluminar la nueva esquina. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

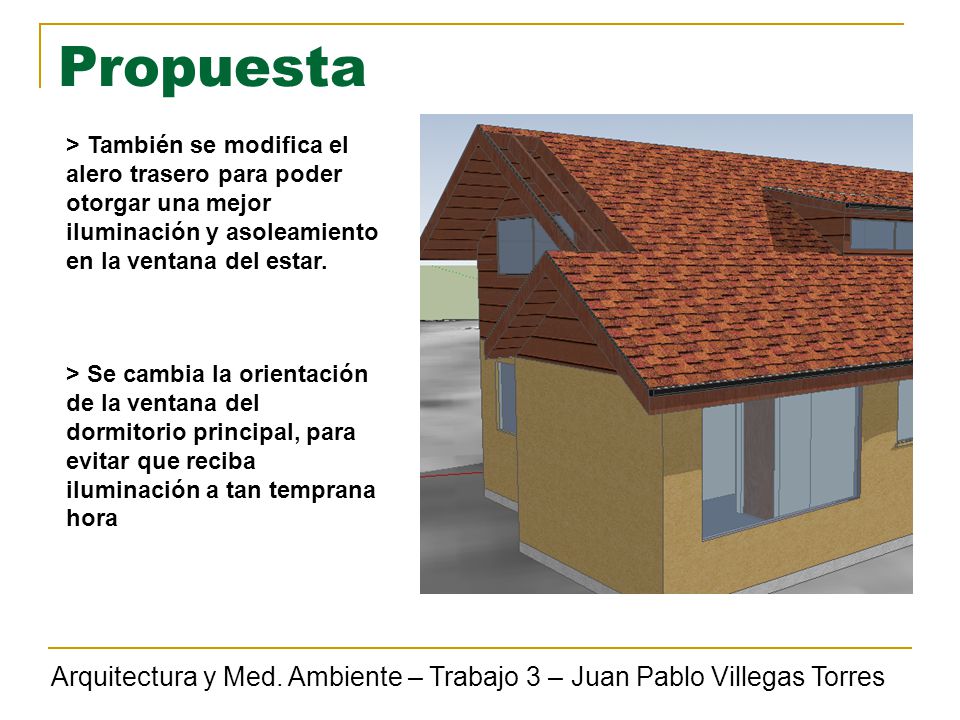

10 Propuesta > También se modifica el alero trasero para poder otorgar una mejor iluminación y asoleamiento en la ventana del estar. > Se cambia la orientación de la ventana del dormitorio principal, para evitar que reciba iluminación a tan temprana hora Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

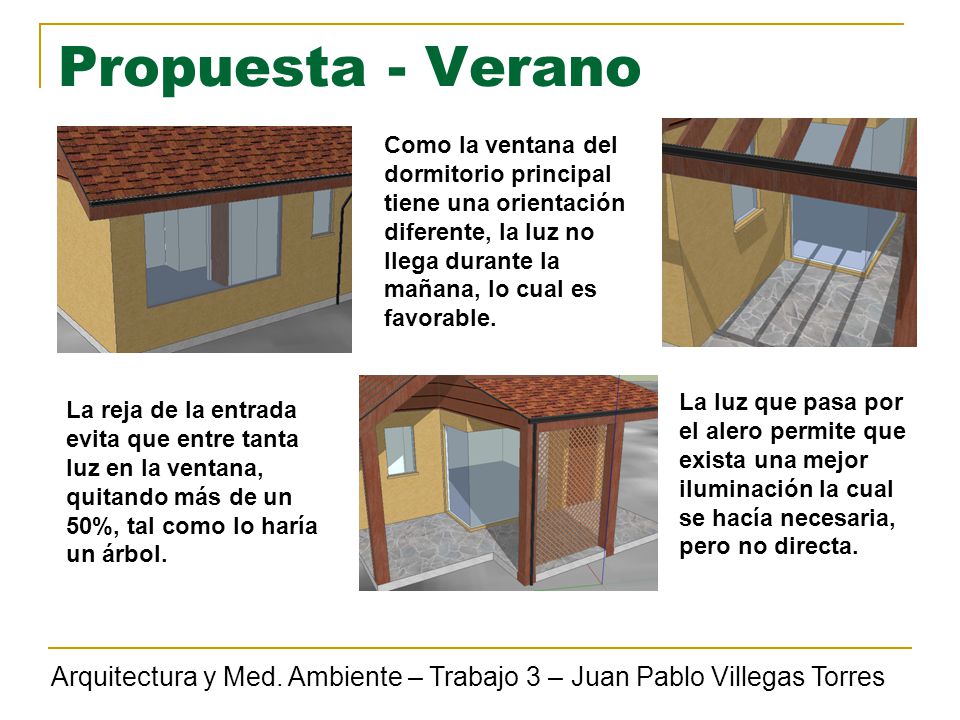

11 Propuesta - Verano Como la ventana del dormitorio principal tiene una orientación diferente, la luz no llega durante la mañana, lo cual es favorable. La luz que pasa por el alero permite que exista una mejor iluminación la cual se hacía necesaria, pero no directa. La reja de la entrada evita que entre tanta luz en la ventana, quitando más de un 50%, tal como lo haría un árbol. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

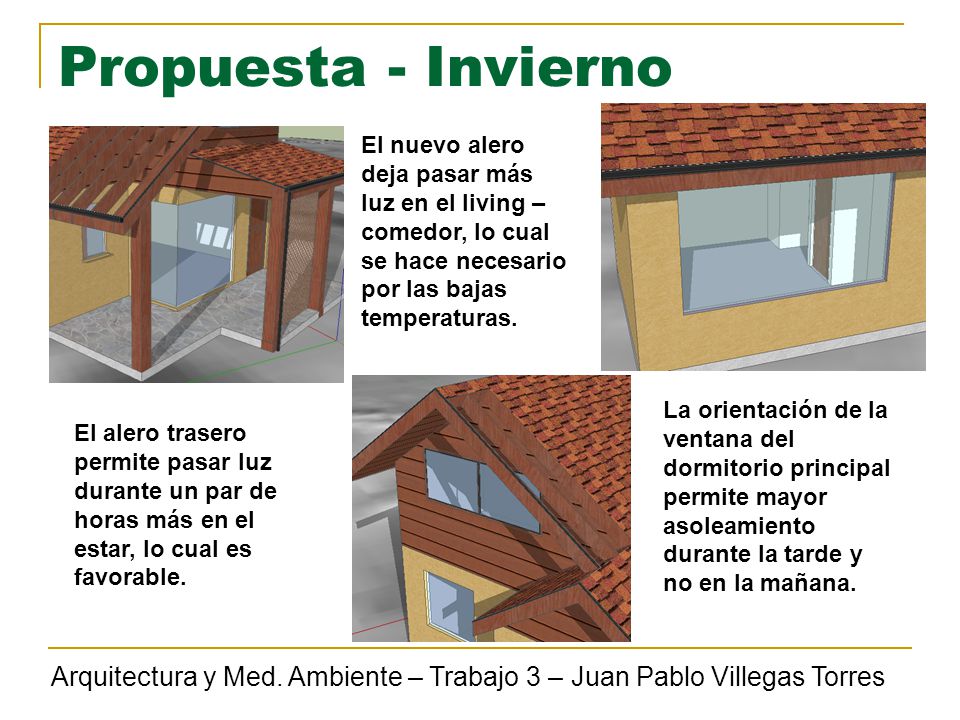

12 Propuesta - Invierno El nuevo alero deja pasar más luz en el living – comedor, lo cual se hace necesario por las bajas temperaturas. La orientación de la ventana del dormitorio principal permite mayor asoleamiento durante la tarde y no en la mañana. El alero trasero permite pasar luz durante un par de horas más en el estar, lo cual es favorable. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

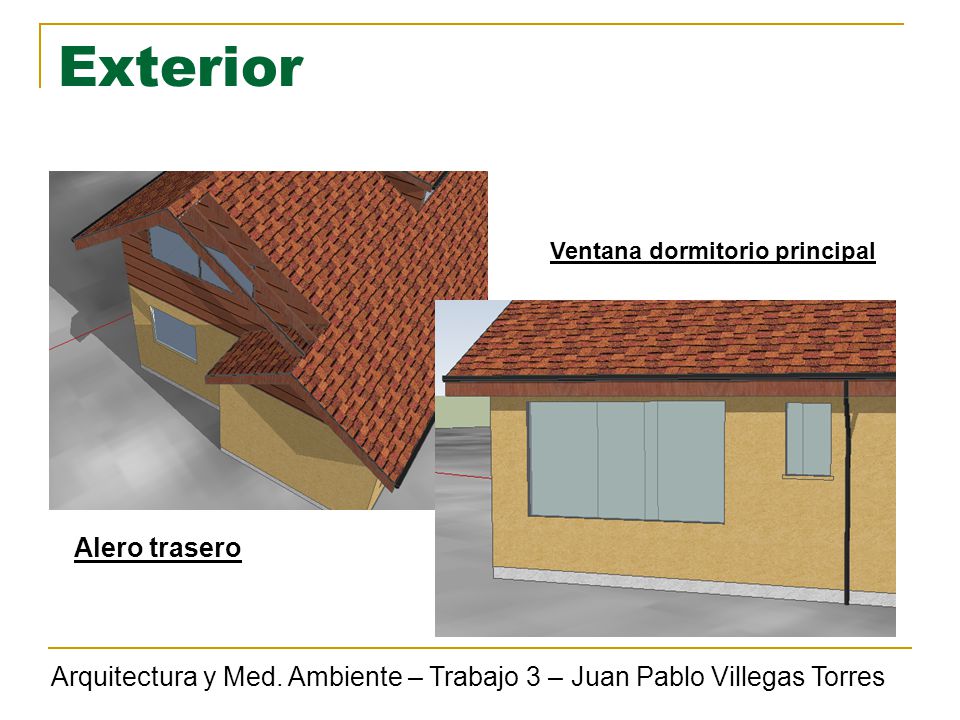

13 Exterior Alero trasero
Ventana dormitorio principal Alero trasero Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

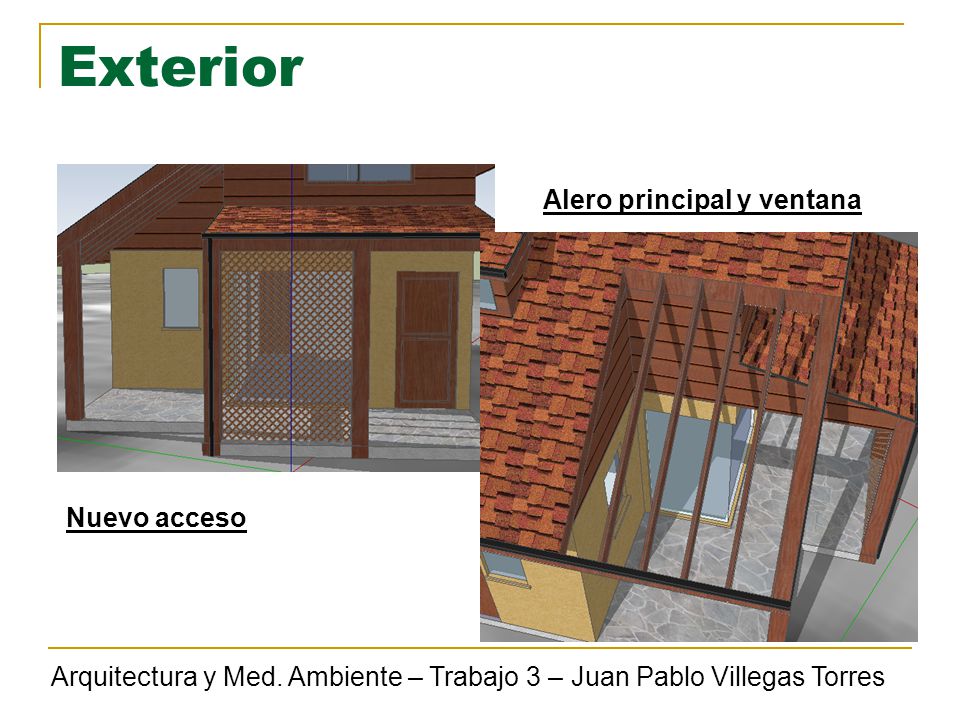

14 Exterior Alero principal y ventana Nuevo acceso
Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

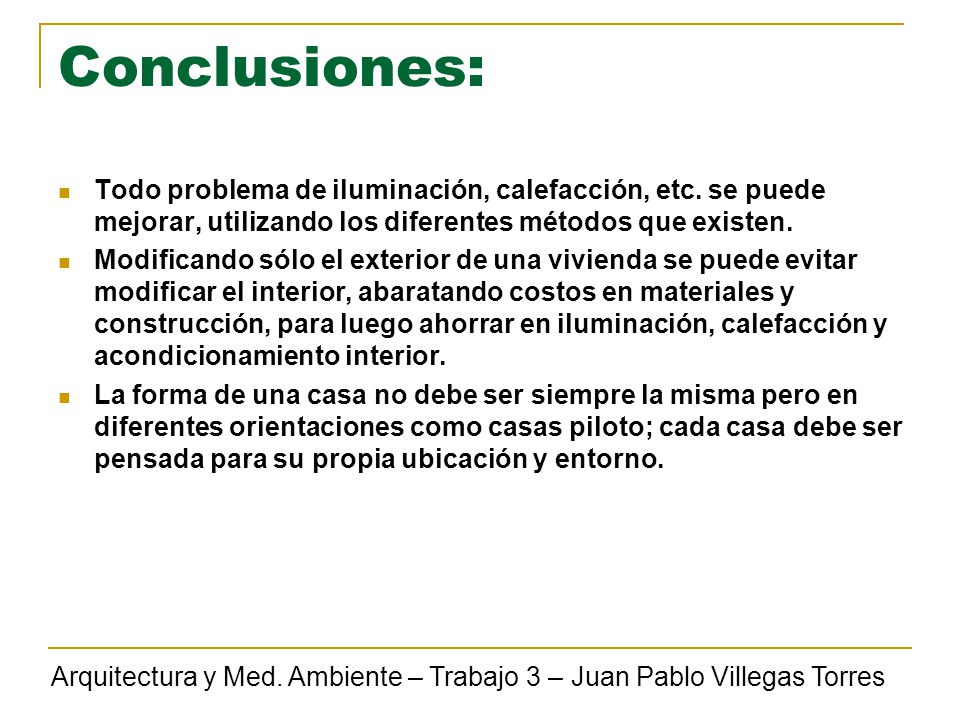

15 Conclusiones: Todo problema de iluminación, calefacción, etc. se puede mejorar, utilizando los diferentes métodos que existen. Modificando sólo el exterior de una vivienda se puede evitar modificar el interior, abaratando costos en materiales y construcción, para luego ahorrar en iluminación, calefacción y acondicionamiento interior. La forma de una casa no debe ser siempre la misma pero en diferentes orientaciones como casas piloto; cada casa debe ser pensada para su propia ubicación y entorno. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres

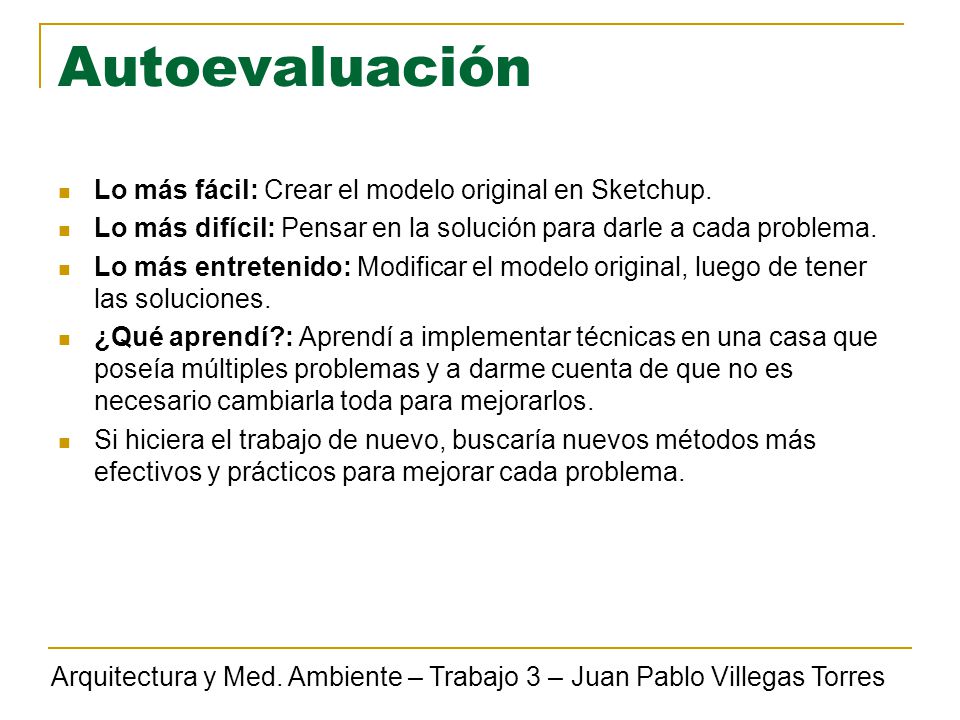

16 Autoevaluación Lo más fácil: Crear el modelo original en Sketchup.
Lo más difícil: Pensar en la solución para darle a cada problema. Lo más entretenido: Modificar el modelo original, luego de tener las soluciones. ¿Qué aprendí?: Aprendí a implementar técnicas en una casa que poseía múltiples problemas y a darme cuenta de que no es necesario cambiarla toda para mejorarlos. Si hiciera el trabajo de nuevo, buscaría nuevos métodos más efectivos y prácticos para mejorar cada problema. Arquitectura y Med. Ambiente – Trabajo 3 – Juan Pablo Villegas Torres
