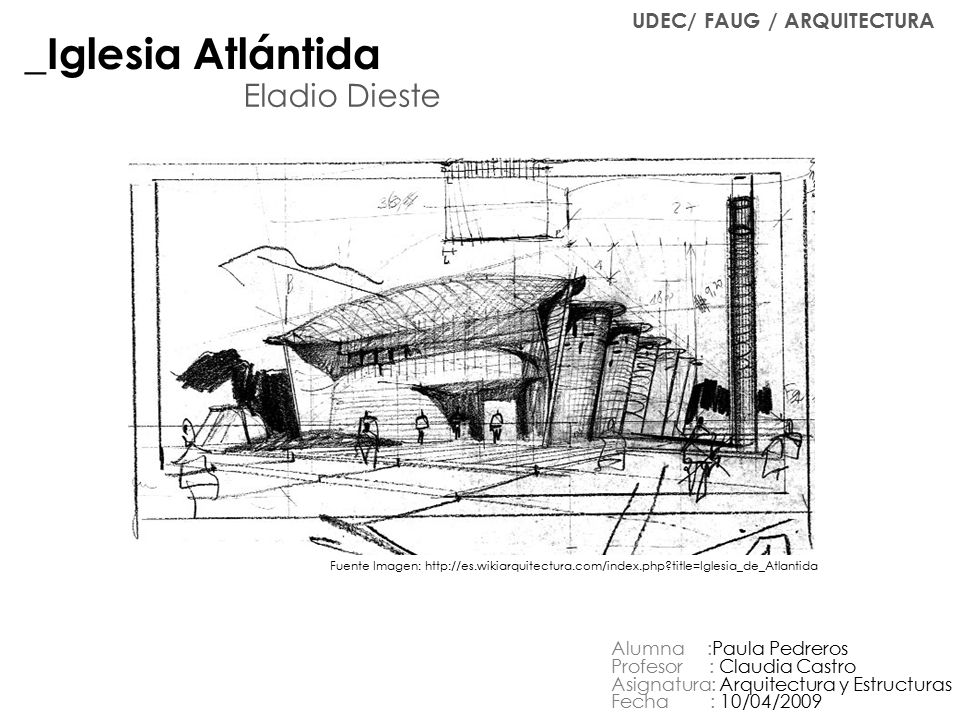

_Iglesia Atlántida UDEC/ FAUG / ARQUITECTURA Eladio Dieste
Fuente Imagen: Alumna :Paula Pedreros Profesor : Claudia Castro Asignatura: Arquitectura y Estructuras Fecha : 10/04/2009
2
_Iglesia Atlántida UDEC/ FAUG / ARQUITECTURA

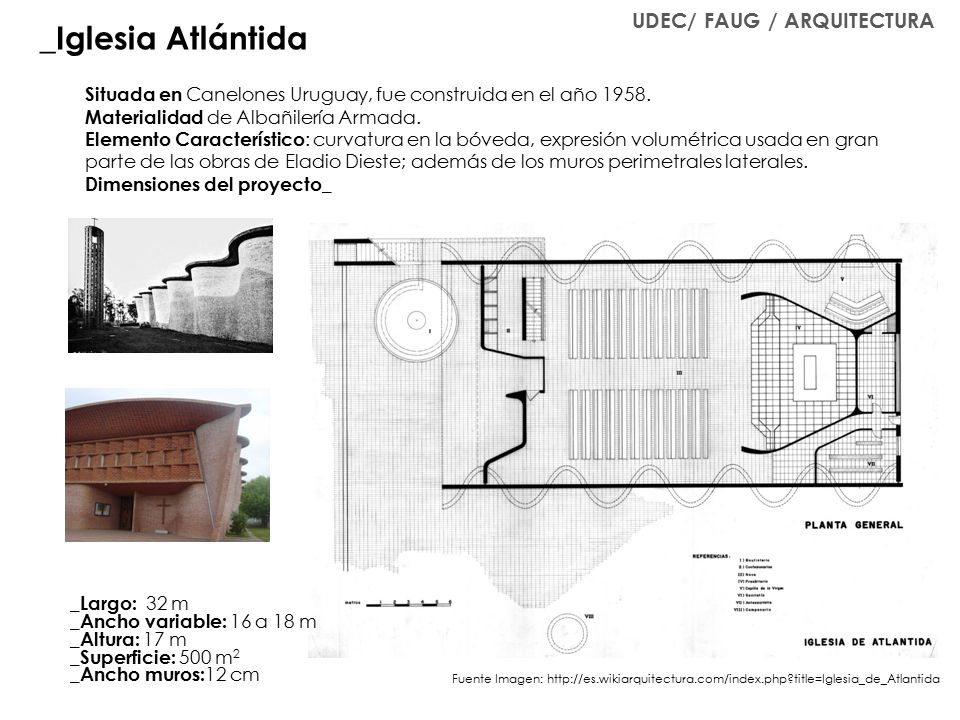

Situada en Canelones Uruguay, fue construida en el año 1958. Materialidad de Albañilería Armada. Elemento Característico: curvatura en la bóveda, expresión volumétrica usada en gran parte de las obras de Eladio Dieste; además de los muros perimetrales laterales. Dimensiones del proyecto_ _Largo: 32 m _Ancho variable: 16 a 18 m _Altura: 17 m _Superficie: 500 m2 _Ancho muros:12 cm Fuente Imagen:
3
_Sistema Estructural UDEC/ FAUG / ARQUITECTURA

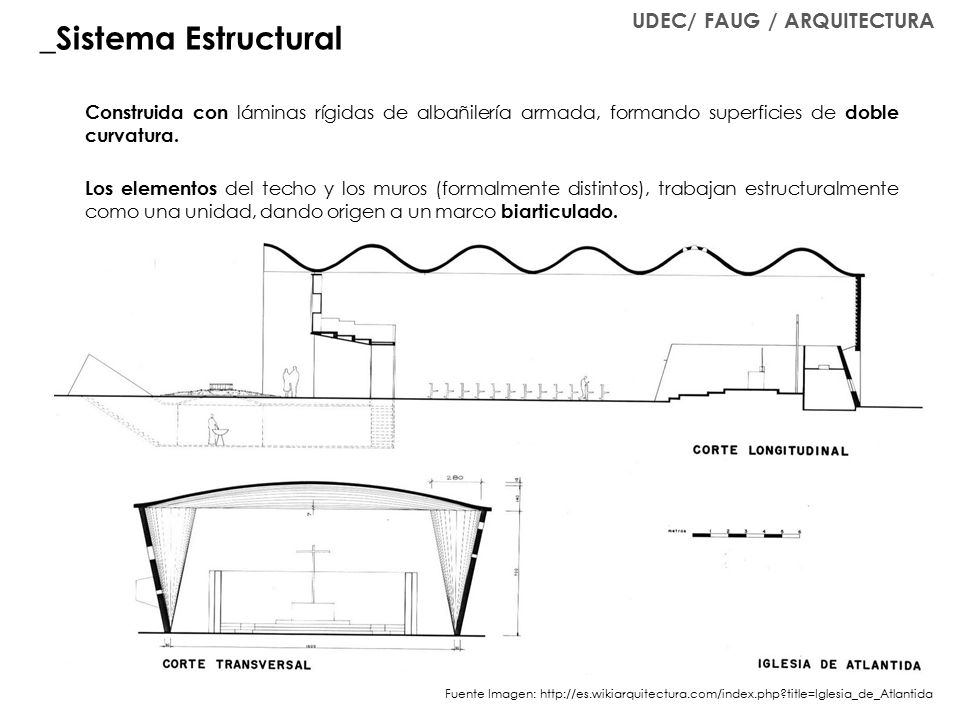

Construida con láminas rígidas de albañilería armada, formando superficies de doble curvatura. Los elementos del techo y los muros (formalmente distintos), trabajan estructuralmente como una unidad, dando origen a un marco biarticulado. Fuente Imagen:
4
_Sistema Estructural UDEC/ FAUG / ARQUITECTURA

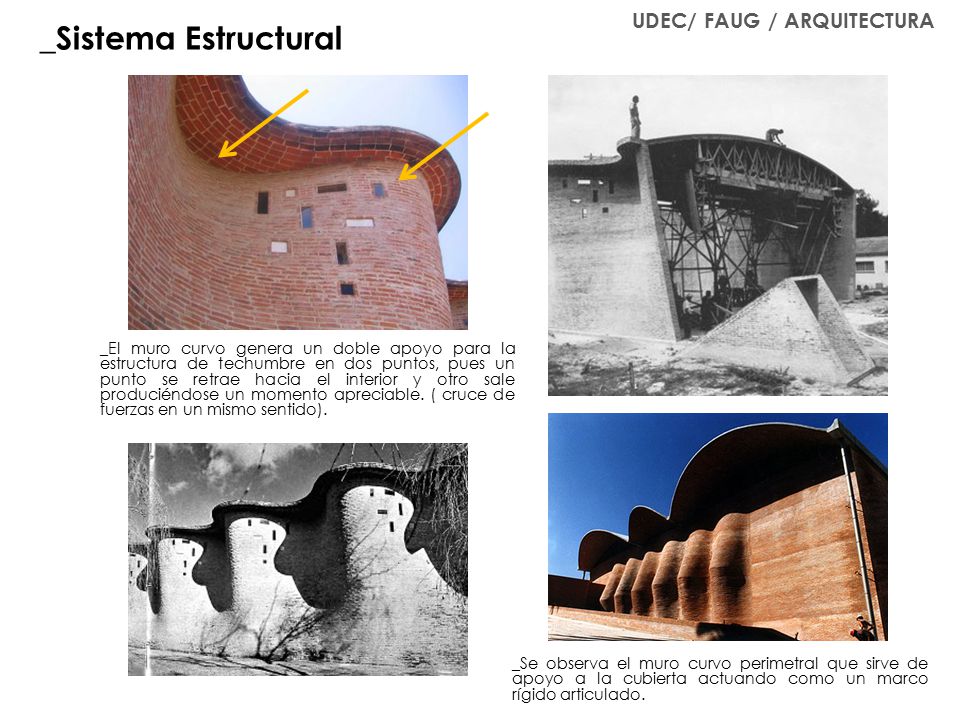

_El muro curvo genera un doble apoyo para la estructura de techumbre en dos puntos, pues un punto se retrae hacia el interior y otro sale produciéndose un momento apreciable. ( cruce de fuerzas en un mismo sentido). _Se observa el muro curvo perimetral que sirve de apoyo a la cubierta actuando como un marco rígido articulado.
5
_Sistema Estructural UDEC/ FAUG / ARQUITECTURA Clasificación de su estructura según la Forma Resistente - Baixas Forma Flectada – Estructuras laminares – Bóvedas onduladas _Construcción _Apoyo cubierta/ Muro _Interior
