1 Arquitectura y Energías
Módulo Térmica Trabajo Número 2 Análisis Térmico Profesora: Claudia Castro Alumnos: Carolina Sandoval V.– Víctor Pacheco Q. Concepción, 08 de julio de 2010

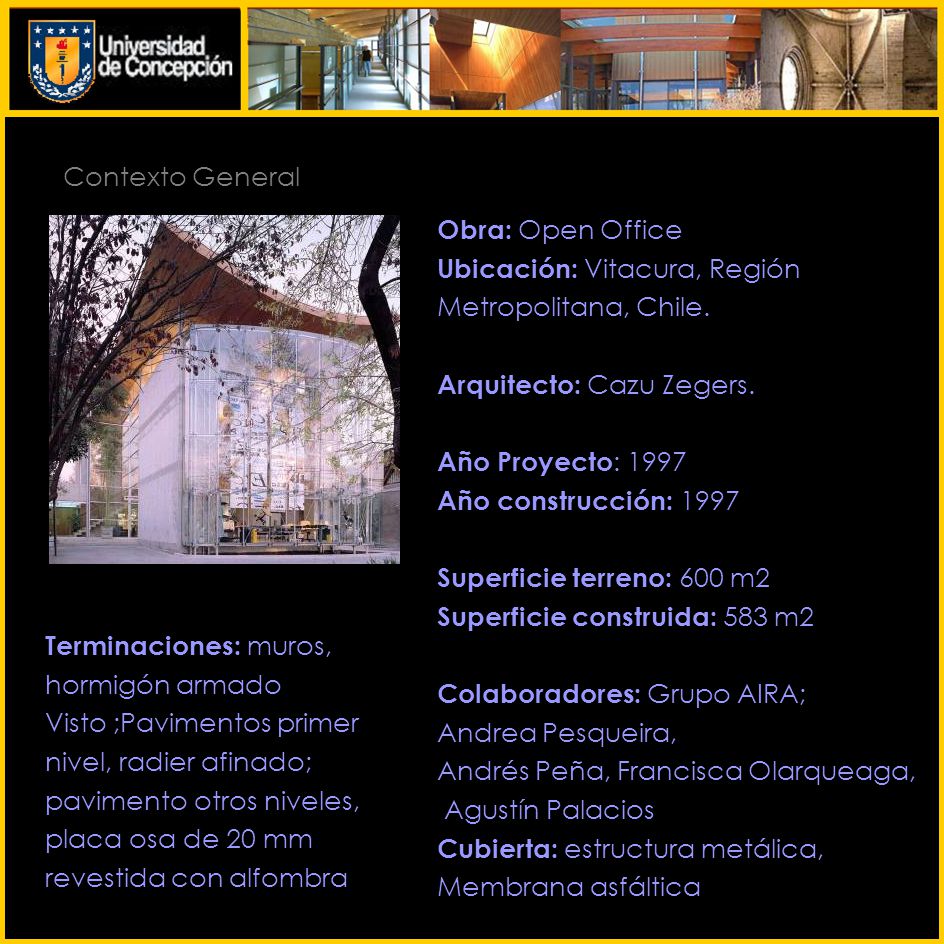

2 Contexto General Obra: Open Office Ubicación: Vitacura, Región Metropolitana, Chile. Arquitecto: Cazu Zegers. Año Proyecto: 1997 Año construcción: 1997 Superficie terreno: 600 m2 Superficie construida: 583 m2 Colaboradores: Grupo AIRA; Andrea Pesqueira, Andrés Peña, Francisca Olarqueaga, Agustín Palacios Cubierta: estructura metálica, Membrana asfáltica Terminaciones: muros, hormigón armado Visto ;Pavimentos primer nivel, radier afinado; pavimento otros niveles, placa osa de 20 mm revestida con alfombra

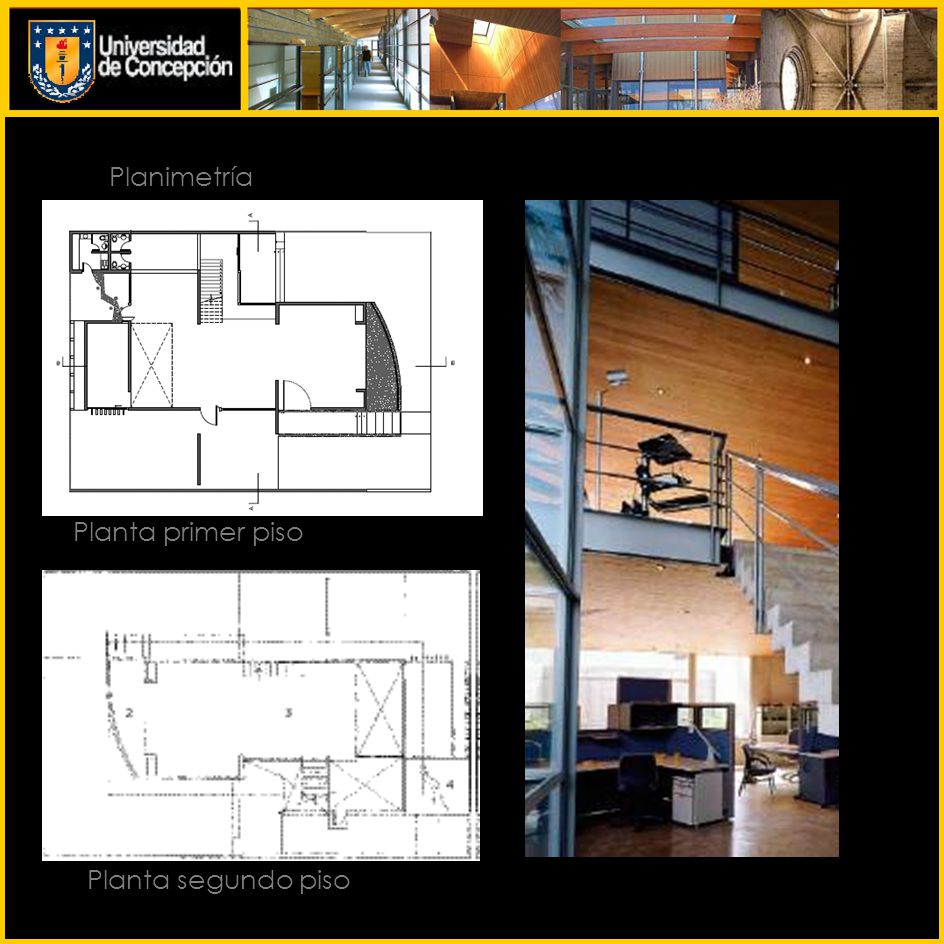

3 Planimetría Planta primer piso Planta segundo piso

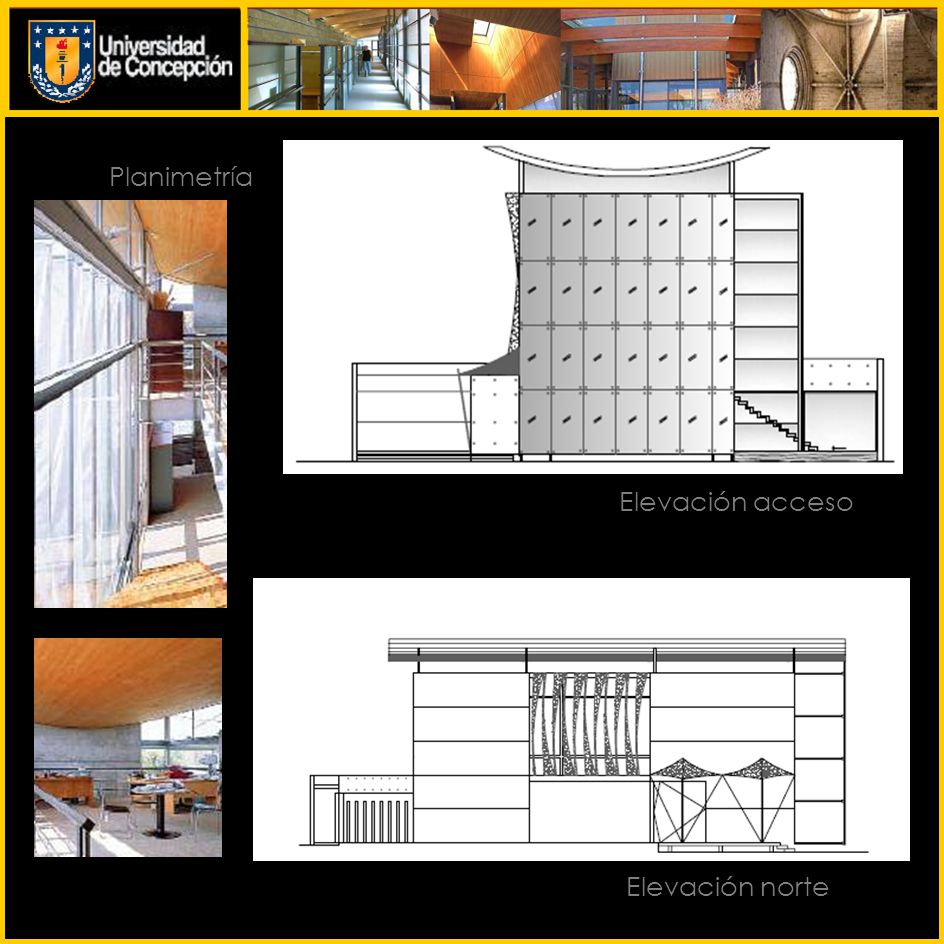

4 Planimetría Elevación acceso Elevación norte

5 Planimetría Cortes

6 Aspectos Climáticos TEMPERATURA Las temperaturas varían de 0,3

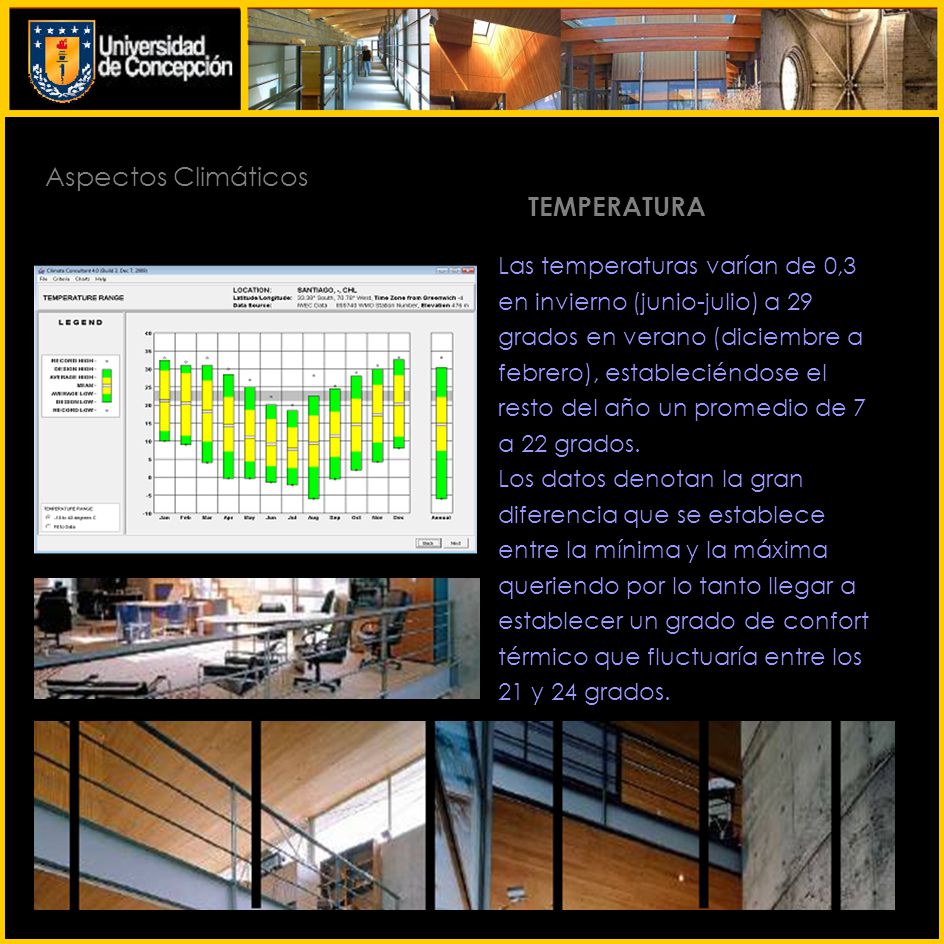

en invierno (junio-julio) a 29 grados en verano (diciembre a febrero), estableciéndose el resto del año un promedio de 7 a 22 grados. Los datos denotan la gran diferencia que se establece entre la mínima y la máxima queriendo por lo tanto llegar a establecer un grado de confort térmico que fluctuaría entre los 21 y 24 grados.

7 Aspectos Climáticos VIENTOS Según el gráfico de

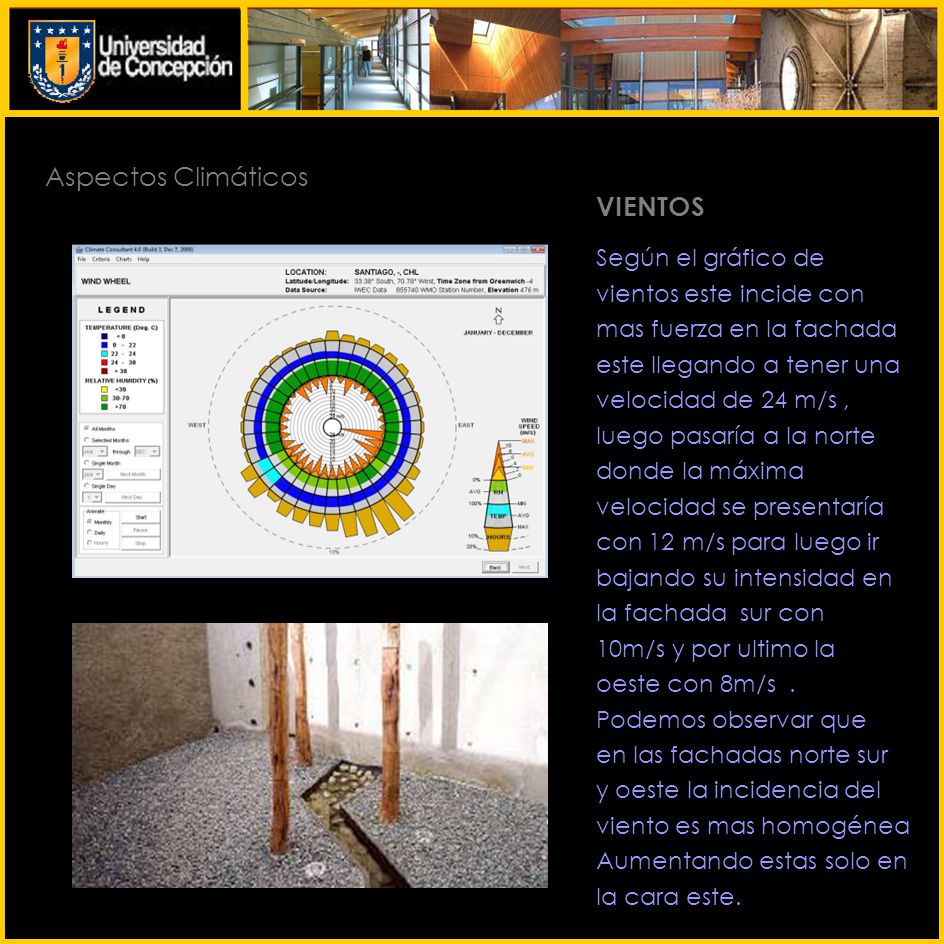

vientos este incide con mas fuerza en la fachada este llegando a tener una velocidad de 24 m/s , luego pasaría a la norte donde la máxima velocidad se presentaría con 12 m/s para luego ir bajando su intensidad en la fachada sur con 10m/s y por ultimo la oeste con 8m/s . Podemos observar que en las fachadas norte sur y oeste la incidencia del viento es mas homogénea Aumentando estas solo en la cara este.

8 Aspectos Climáticos VIENTOS

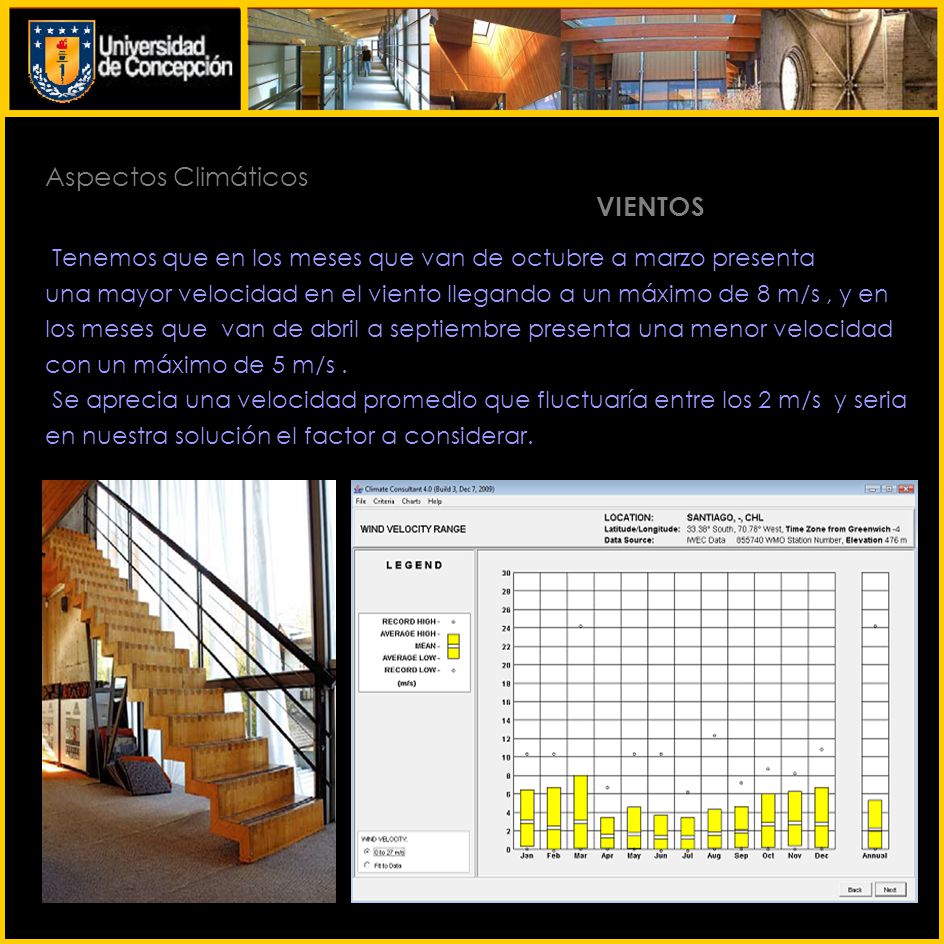

Tenemos que en los meses que van de octubre a marzo presenta una mayor velocidad en el viento llegando a un máximo de 8 m/s , y en los meses que van de abril a septiembre presenta una menor velocidad con un máximo de 5 m/s . Se aprecia una velocidad promedio que fluctuaría entre los 2 m/s y seria en nuestra solución el factor a considerar.

9 Aspectos Climáticos RADIACION El rango de radiación
varia dependiendo de los meses del año. De noviembre a enero tenemos una mínima de 700kWh/m2 y una máxima de 8.800 kWh/m2. De febrero a octubre va desde 0 a 4600 kWh/m2. La radiación promedio que incide en la casa es de 4500 kWh/m2 durante el año.

10 Aspectos Climáticos HUMEDAD

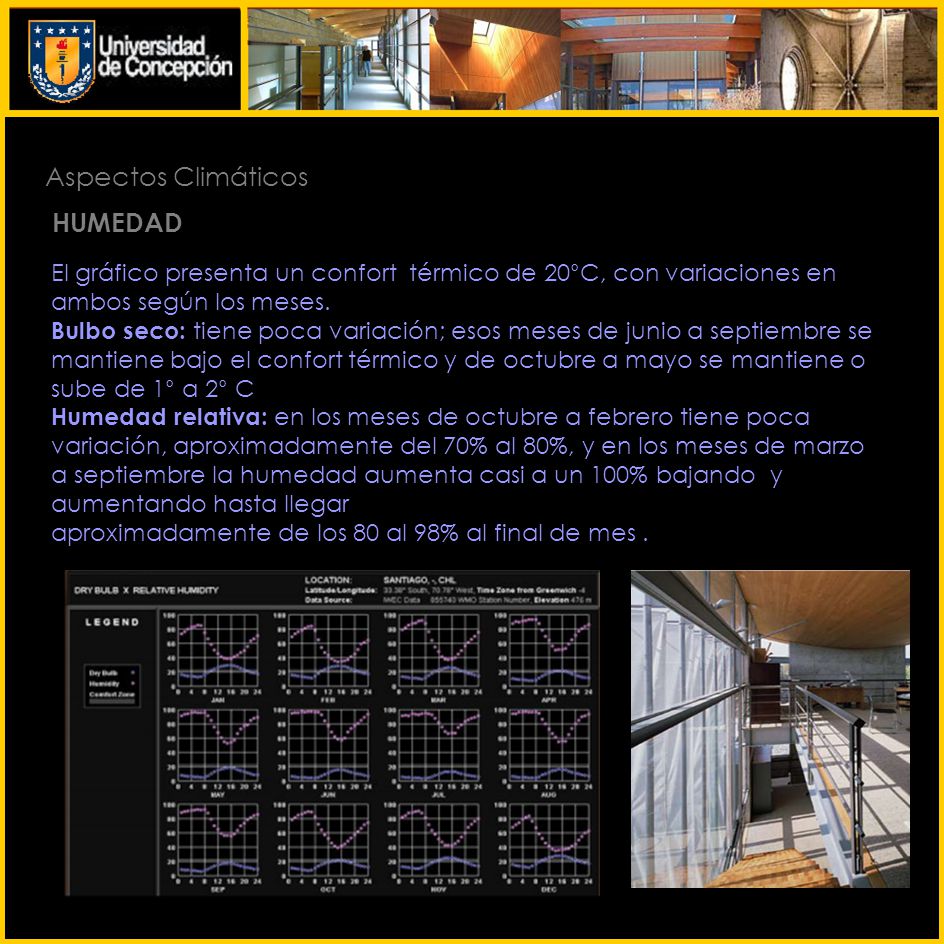

El gráfico presenta un confort térmico de 20°C, con variaciones en ambos según los meses. Bulbo seco: tiene poca variación; esos meses de junio a septiembre se mantiene bajo el confort térmico y de octubre a mayo se mantiene o sube de 1° a 2° C Humedad relativa: en los meses de octubre a febrero tiene poca variación, aproximadamente del 70% al 80%, y en los meses de marzo a septiembre la humedad aumenta casi a un 100% bajando y aumentando hasta llegar aproximadamente de los 80 al 98% al final de mes .

11 Aspectos Climáticos CARTA SOLAR

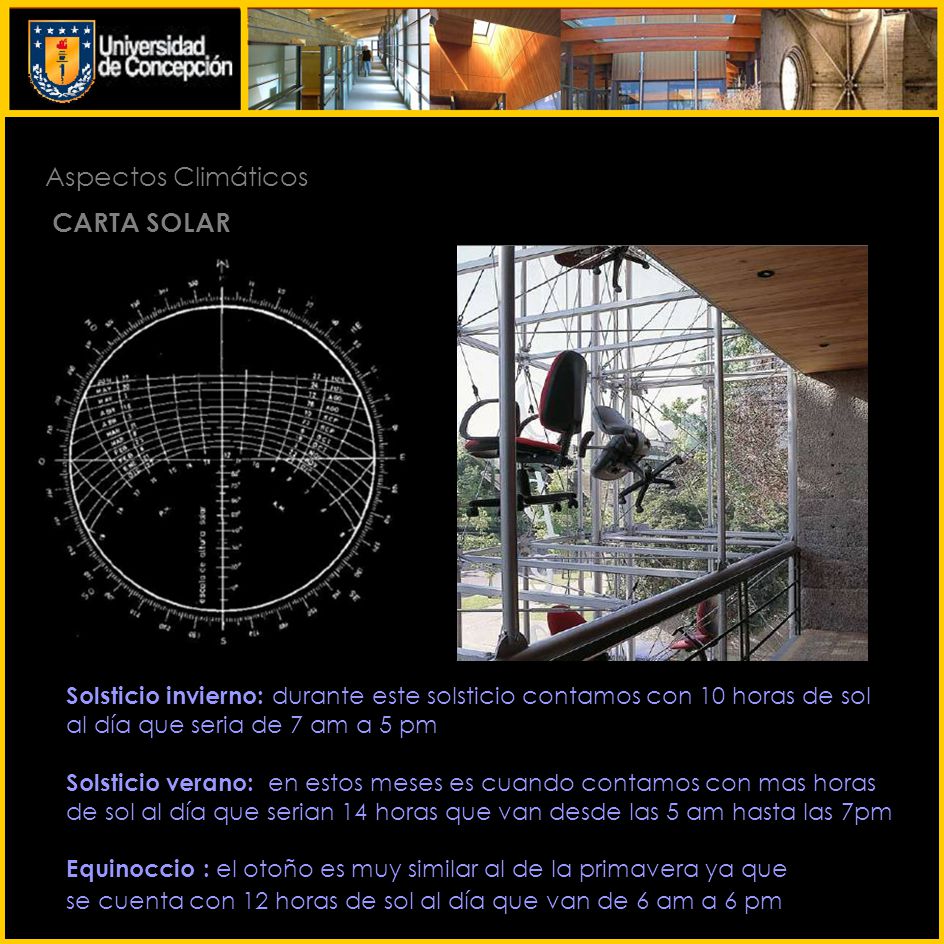

Solsticio invierno: durante este solsticio contamos con 10 horas de sol al día que seria de 7 am a 5 pm Solsticio verano: en estos meses es cuando contamos con mas horas de sol al día que serian 14 horas que van desde las 5 am hasta las 7pm Equinoccio : el otoño es muy similar al de la primavera ya que se cuenta con 12 horas de sol al día que van de 6 am a 6 pm

12 CARGAS TERMICAS – USOS EDIFICIO

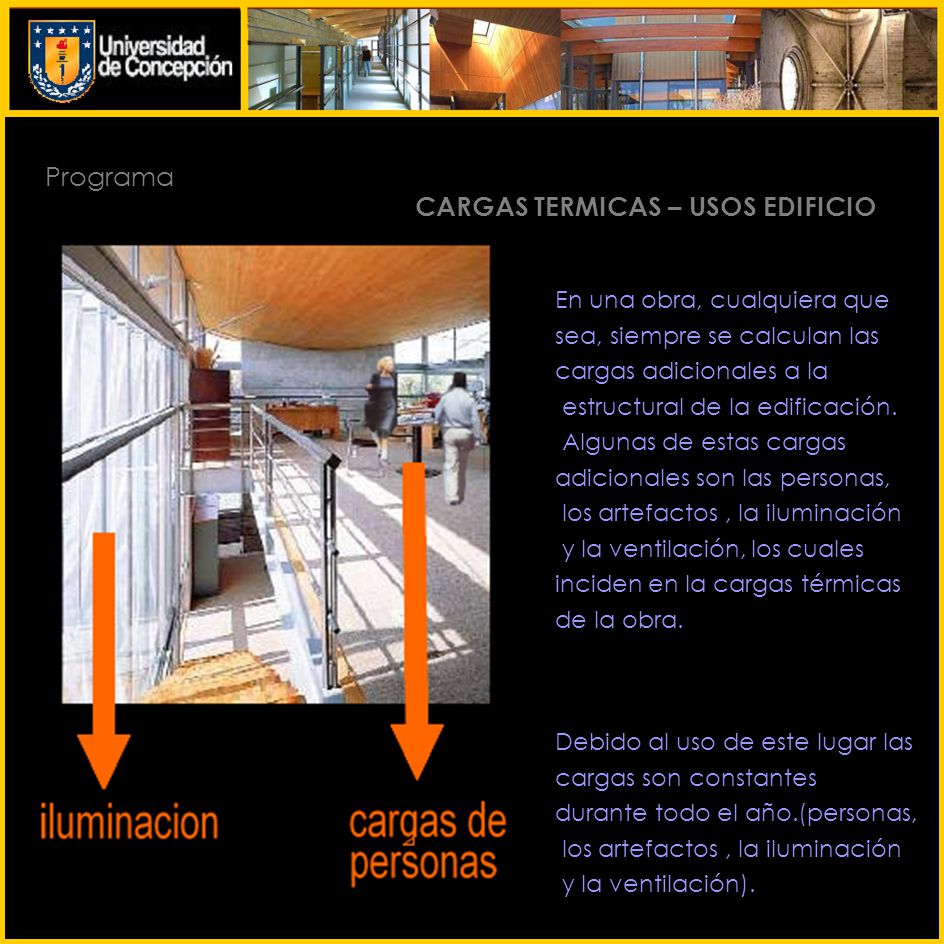

Programa CARGAS TERMICAS – USOS EDIFICIO En una obra, cualquiera que sea, siempre se calculan las cargas adicionales a la estructural de la edificación. Algunas de estas cargas adicionales son las personas, los artefactos , la iluminación y la ventilación, los cuales inciden en la cargas térmicas de la obra. Debido al uso de este lugar las cargas son constantes durante todo el año.(personas, los artefactos , la iluminación y la ventilación).

13 ASOLEAMIENTO – PROYECCION DE SOMBRA
Estrategia ASOLEAMIENTO – PROYECCION DE SOMBRA El sol incide prácticamente todo el día en la obra ya que esta no posee marquesinas u otros elementos que lo protejan ,acentuando esto a través de sus fachadas de vidrios . Esta son las estrategias que el arquitecto utilizó para que la obra tuviera iluminación natural durante gran parte del día Los alrededores tampoco proyectan grandes sombras en el edificio y no tienen gran relevancia en la construcción.

14 ZONIFICACION DE ESPACIOS COLOR MATERIAL DE LA ENVOLVENTE - VENTILACION

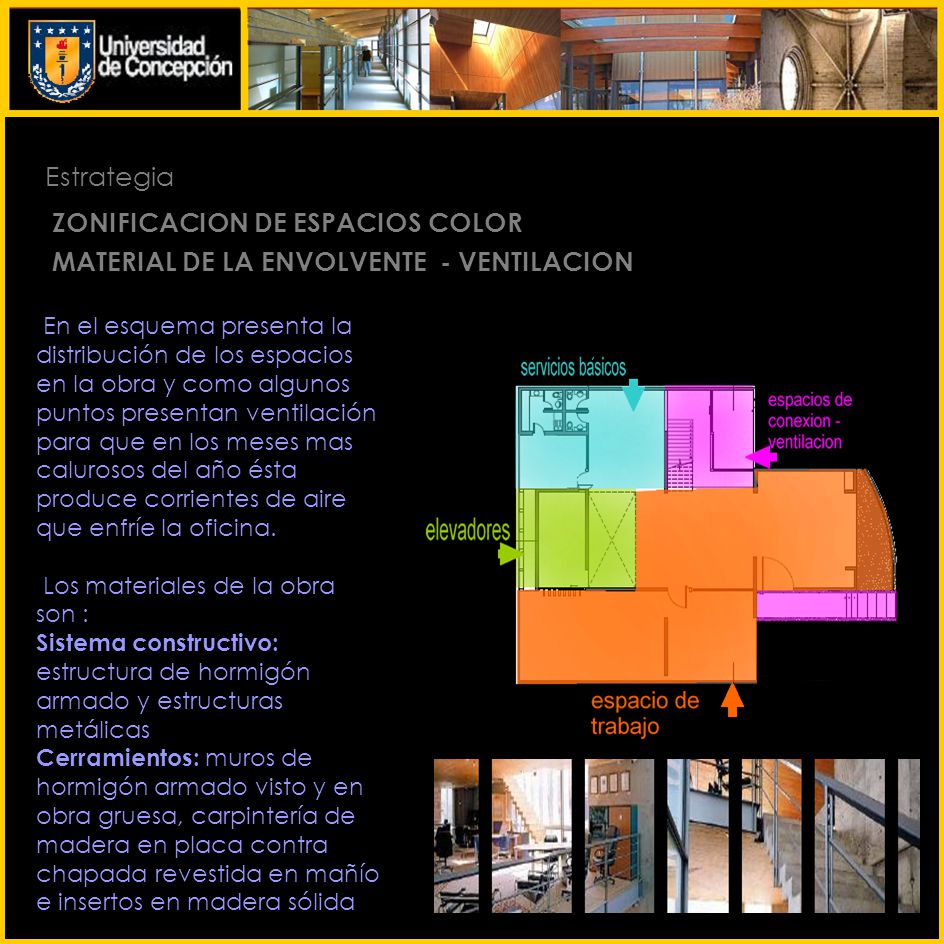

Estrategia ZONIFICACION DE ESPACIOS COLOR MATERIAL DE LA ENVOLVENTE - VENTILACION En el esquema presenta la distribución de los espacios en la obra y como algunos puntos presentan ventilación para que en los meses mas calurosos del año ésta produce corrientes de aire que enfríe la oficina. Los materiales de la obra son : Sistema constructivo: estructura de hormigón armado y estructuras metálicas Cerramientos: muros de hormigón armado visto y en obra gruesa, carpintería de madera en placa contra chapada revestida en mañío e insertos en madera sólida

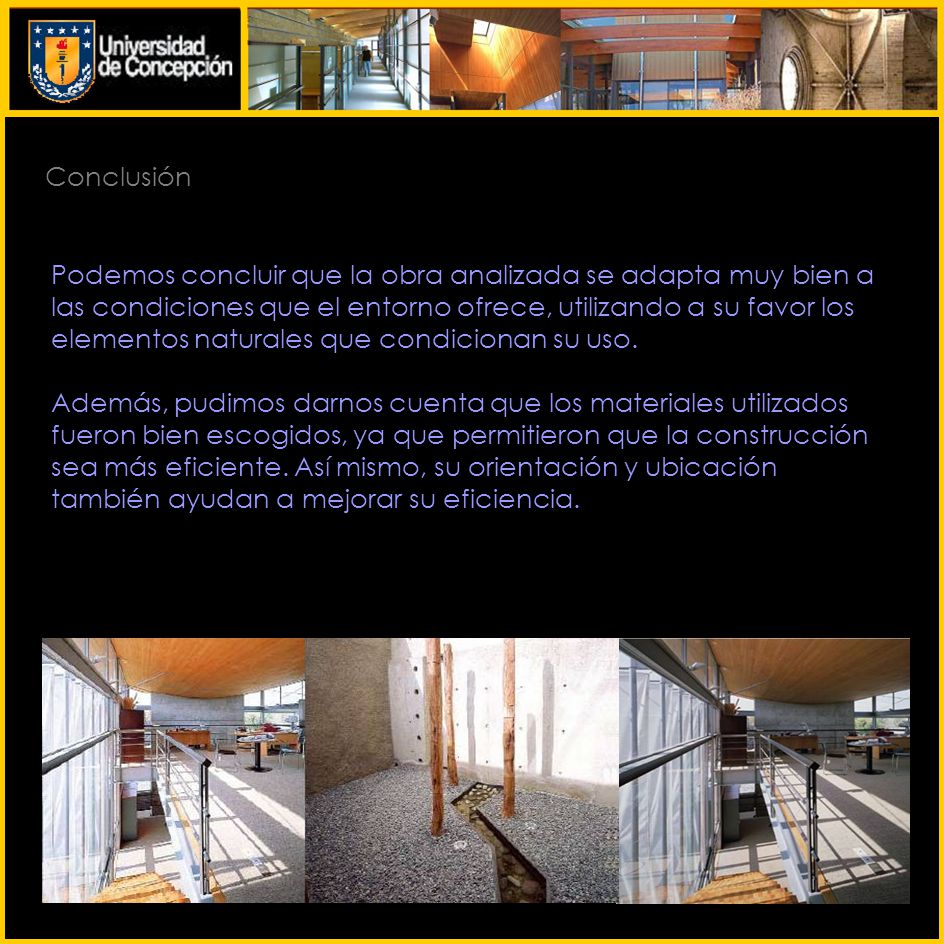

15 Conclusión Podemos concluir que la obra analizada se adapta muy bien a las condiciones que el entorno ofrece, utilizando a su favor los elementos naturales que condicionan su uso. Además, pudimos darnos cuenta que los materiales utilizados fueron bien escogidos, ya que permitieron que la construcción sea más eficiente. Así mismo, su orientación y ubicación también ayudan a mejorar su eficiencia.
