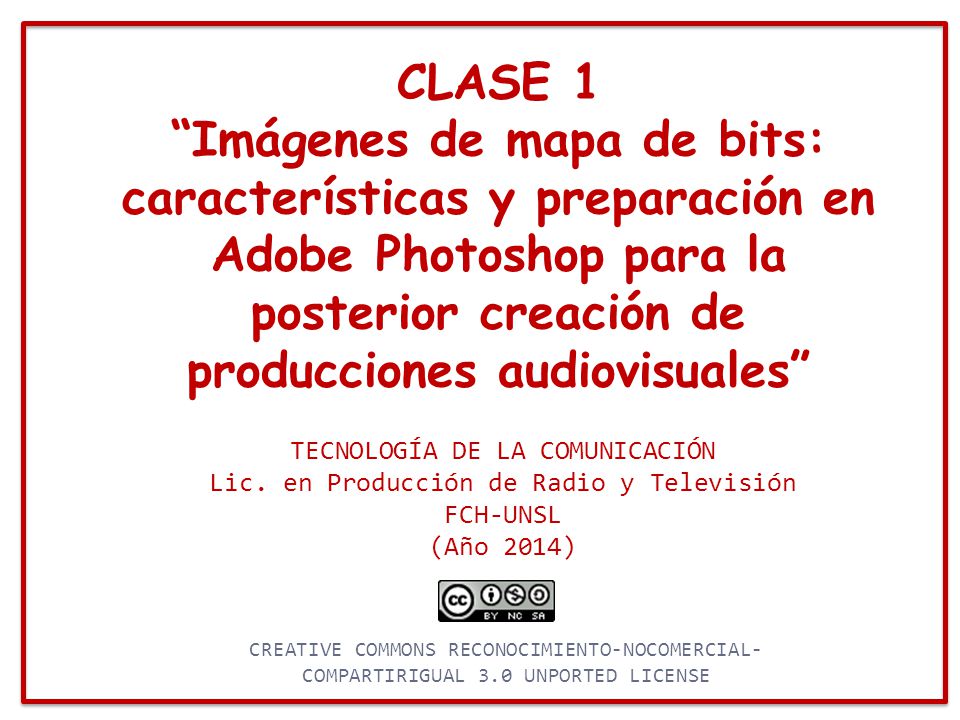

1 CLASE 1 “Imágenes de mapa de bits: características y preparación en Adobe Photoshop para la posterior creación de producciones audiovisuales” TECNOLOGÍA DE LA COMUNICACIÓN Lic. en Producción de Radio y Televisión FCH-UNSL (Año 2014) CREATIVE COMMONS RECONOCIMIENTO-NOCOMERCIAL- COMPARTIRIGUAL 3.0 UNPORTED LICENSE

2 IMÁGENES DE MAPA DE BITS

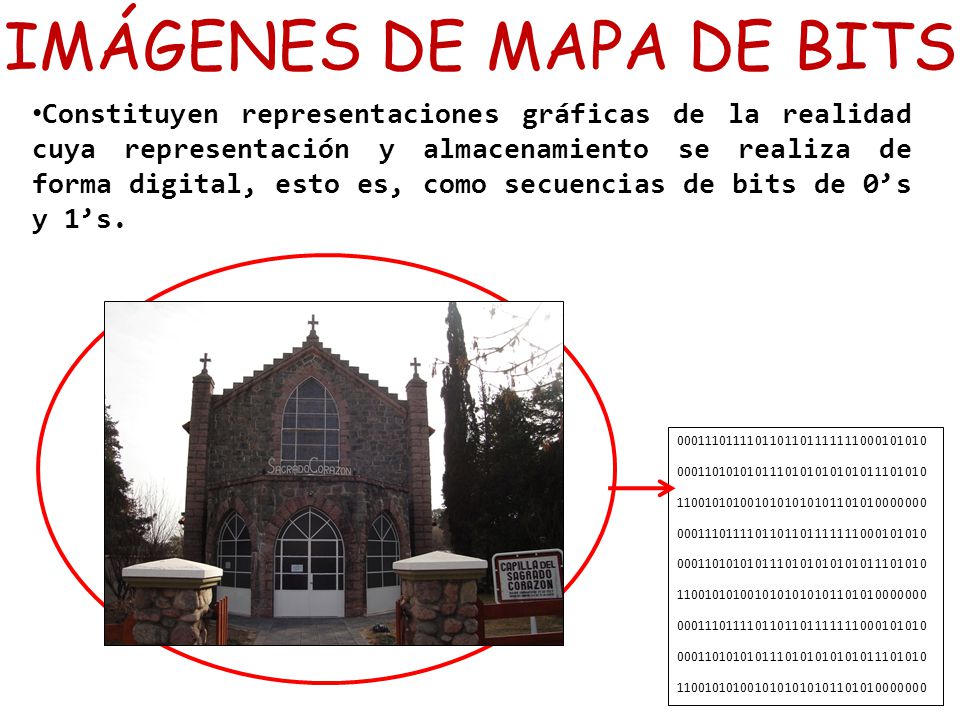

Constituyen representaciones gráficas de la realidad cuya representación y almacenamiento se realiza de forma digital, esto es, como secuencias de bits de 0’s y 1’s.

3 IMÁGENES DE MAPA DE BITS
Se componen de píxeles, que es una palabra que proviene de “picture element” (elemento de imagen) Son cuadrados, están alineados entre sí, uno al lado del otro y se organizan en filas y columnas.

4 IMÁGENES DE MAPA DE BITS

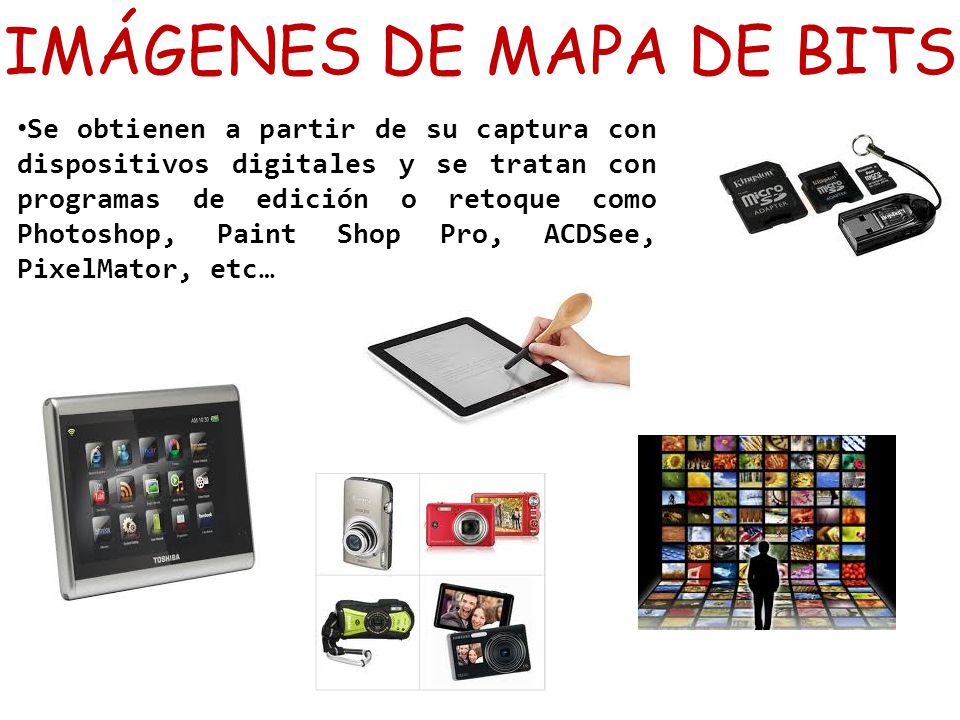

Se obtienen a partir de su captura con dispositivos digitales y se tratan con programas de edición o retoque como Photoshop, Paint Shop Pro, ACDSee, PixelMator, etc…

5 IMÁGENES DE MAPA DE BITS

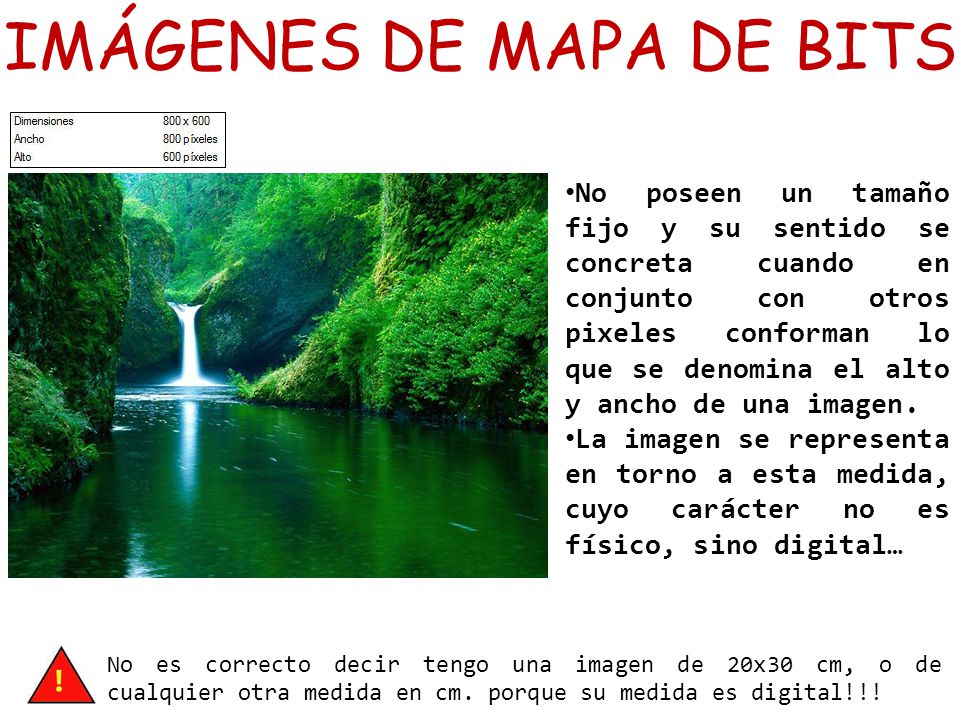

No poseen un tamaño fijo y su sentido se concreta cuando en conjunto con otros pixeles conforman lo que se denomina el alto y ancho de una imagen. La imagen se representa en torno a esta medida, cuyo carácter no es físico, sino digital… No es correcto decir tengo una imagen de 20x30 cm, o de cualquier otra medida en cm. porque su medida es digital!!!

6 IMÁGENES DE MAPA DE BITS

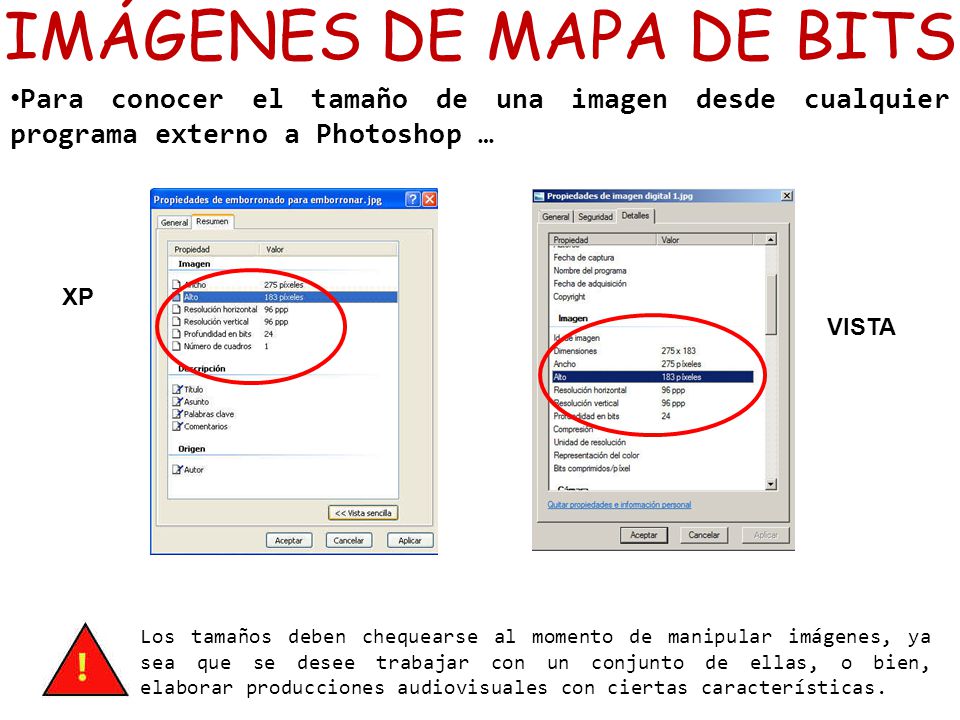

Para conocer el tamaño de una imagen desde cualquier programa externo a Photoshop … XP VISTA Los tamaños deben chequearse al momento de manipular imágenes, ya sea que se desee trabajar con un conjunto de ellas, o bien, elaborar producciones audiovisuales con ciertas características.

7 IMÁGENES DE MAPA DE BITS

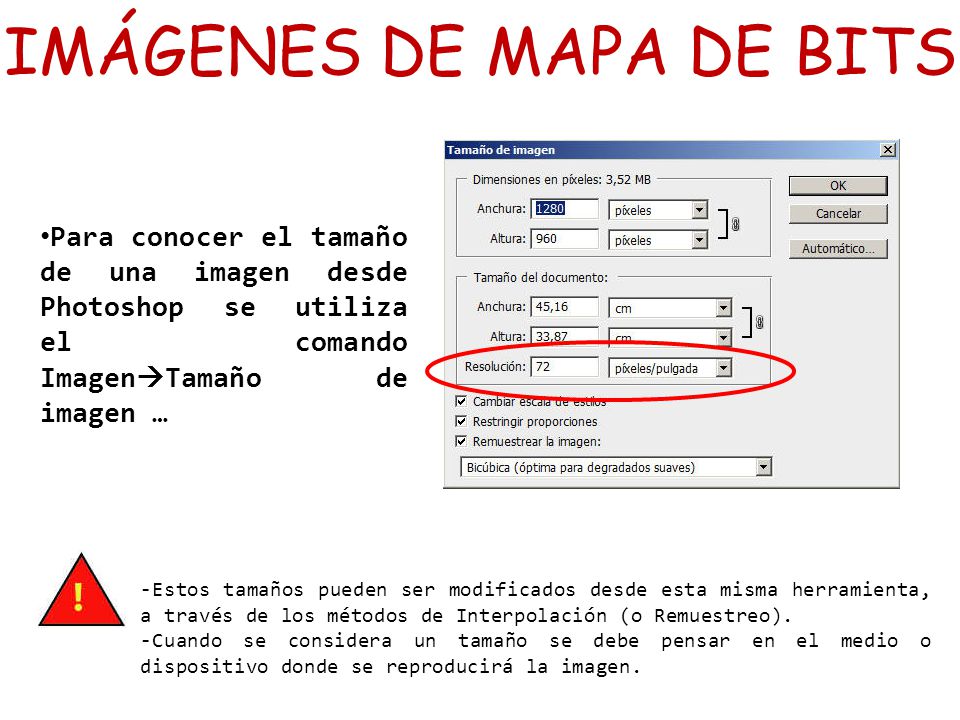

Para conocer el tamaño de una imagen desde Photoshop se utiliza el comando ImagenTamaño de imagen … -Estos tamaños pueden ser modificados desde esta misma herramienta, a través de los métodos de Interpolación (o Remuestreo). -Cuando se considera un tamaño se debe pensar en el medio o dispositivo donde se reproducirá la imagen.

8 CÁMARA DIGITAL RESOLUCIÓN DE IMÁGENES

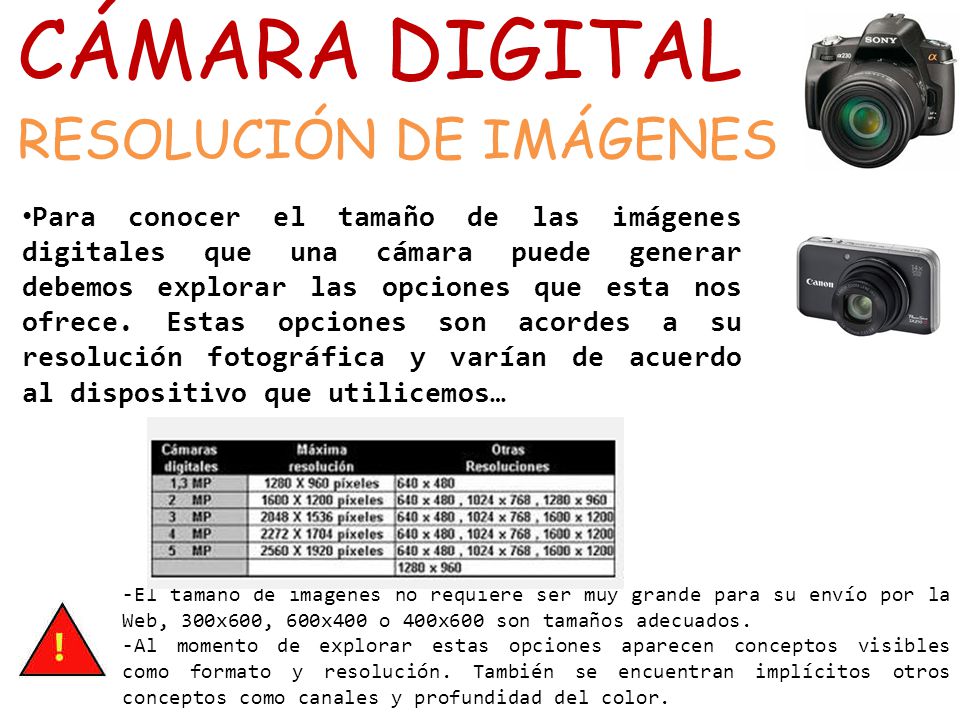

Para conocer el tamaño de las imágenes digitales que una cámara puede generar debemos explorar las opciones que esta nos ofrece. Estas opciones son acordes a su resolución fotográfica y varían de acuerdo al dispositivo que utilicemos… -El tamaño de imágenes no requiere ser muy grande para su envío por la Web, 300x600, 600x400 o 400x600 son tamaños adecuados. -Al momento de explorar estas opciones aparecen conceptos visibles como formato y resolución. También se encuentran implícitos otros conceptos como canales y profundidad del color.

9 IMÁGENES DE MAPA DE BITS
FORMATOS El concepto de formato hace referencia a los atributos o propiedades de una imagen que pueden ser explotados para su distribución en diversos medios. Los más adecuados para el trabajo con producciones audiovisuales con calidad HD son: Jpg Raw Gif Png

10 IMÁGENES DE MAPA DE BITS

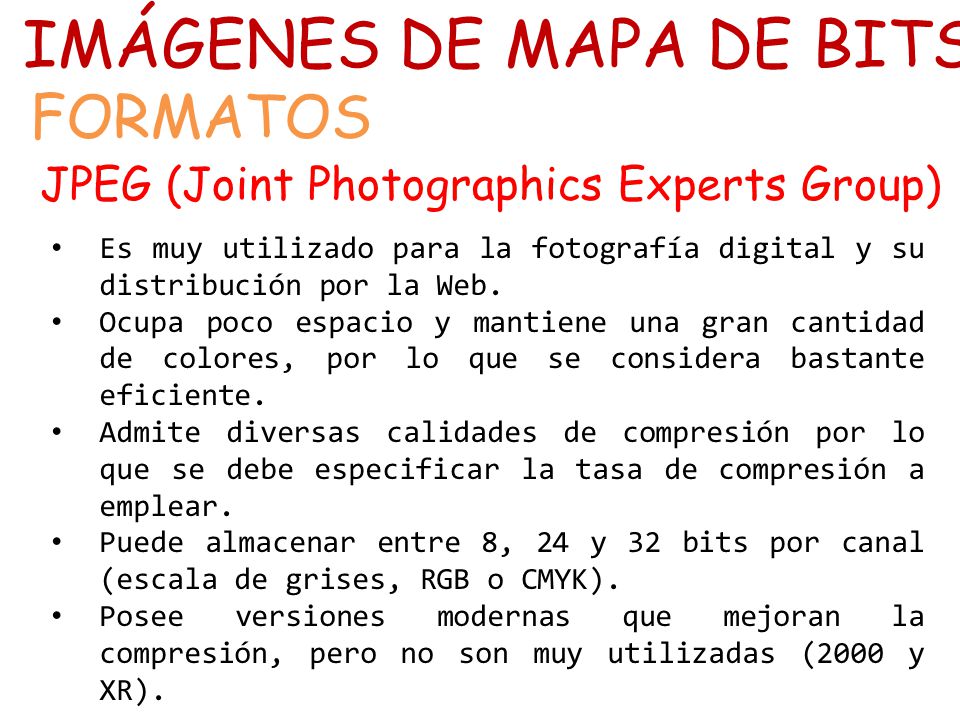

FORMATOS JPEG (Joint Photographics Experts Group) Es muy utilizado para la fotografía digital y su distribución por la Web. Ocupa poco espacio y mantiene una gran cantidad de colores, por lo que se considera bastante eficiente. Admite diversas calidades de compresión por lo que se debe especificar la tasa de compresión a emplear. Puede almacenar entre 8, 24 y 32 bits por canal (escala de grises, RGB o CMYK). Posee versiones modernas que mejoran la compresión, pero no son muy utilizadas (2000 y XR).

11 IMÁGENES DE MAPA DE BITS

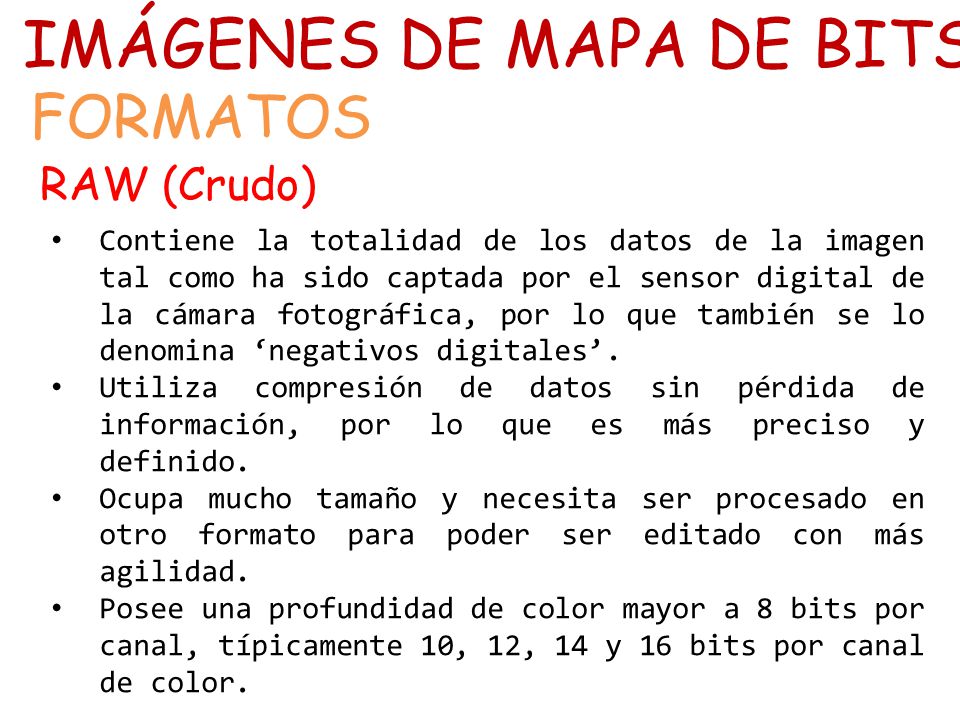

FORMATOS RAW (Crudo) Contiene la totalidad de los datos de la imagen tal como ha sido captada por el sensor digital de la cámara fotográfica, por lo que también se lo denomina ‘negativos digitales’. Utiliza compresión de datos sin pérdida de información, por lo que es más preciso y definido. Ocupa mucho tamaño y necesita ser procesado en otro formato para poder ser editado con más agilidad. Posee una profundidad de color mayor a 8 bits por canal, típicamente 10, 12, 14 y 16 bits por canal de color.

12 IMÁGENES DE MAPA DE BITS

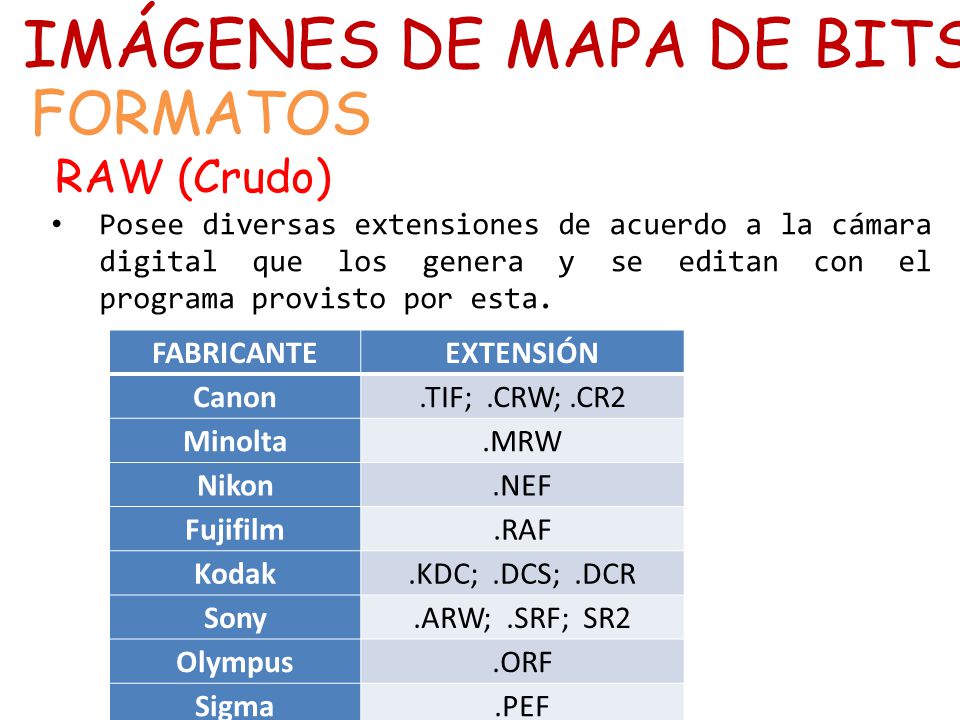

FORMATOS RAW (Crudo) Posee diversas extensiones de acuerdo a la cámara digital que los genera y se editan con el programa provisto por esta. FABRICANTE EXTENSIÓN Canon .TIF; .CRW; .CR2 Minolta .MRW Nikon .NEF Fujifilm .RAF Kodak .KDC; .DCS; .DCR Sony .ARW; .SRF; SR2 Olympus .ORF Sigma .PEF

13 IMÁGENES DE MAPA DE BITS

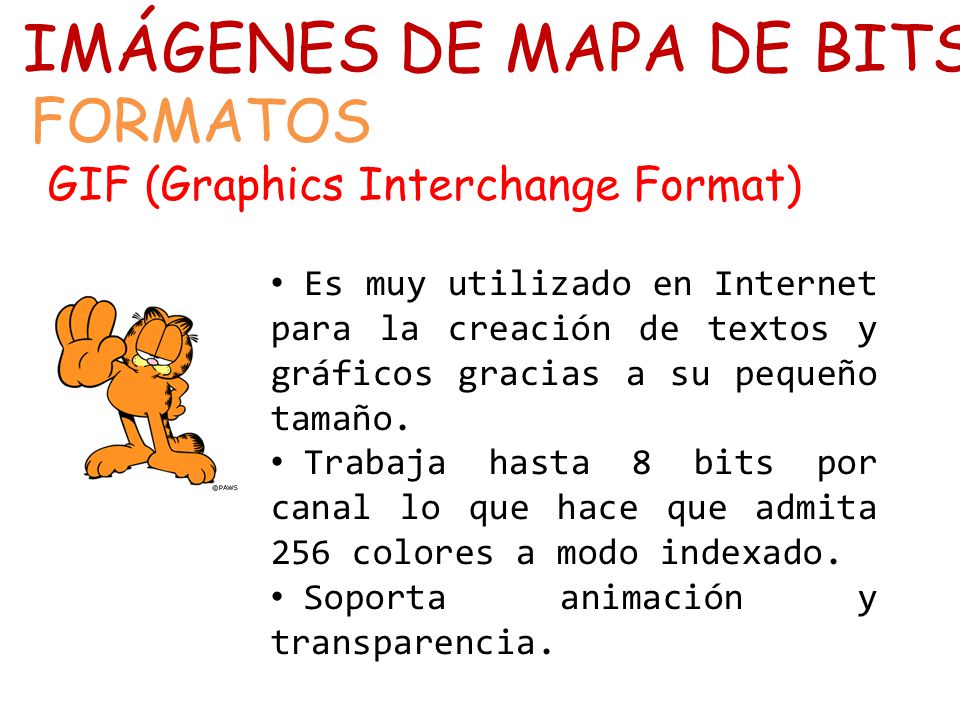

FORMATOS GIF (Graphics Interchange Format) Es muy utilizado en Internet para la creación de textos y gráficos gracias a su pequeño tamaño. Trabaja hasta 8 bits por canal lo que hace que admita 256 colores a modo indexado. Soporta animación y transparencia.

14 IMÁGENES DE MAPA DE BITS
FORMATOS PNG (Portable Network Graphic) Es de libre distribución alternativo a los formatos .GIF y .JPG. Soporta transparencias o manejo de canal Alfa. Admite una profundidad de color de hasta 24 bits. No presenta pérdida de calidad. Puede trabajar de 8 a 64 bits por canal.

15 IMÁGENES DE MAPA DE BITS

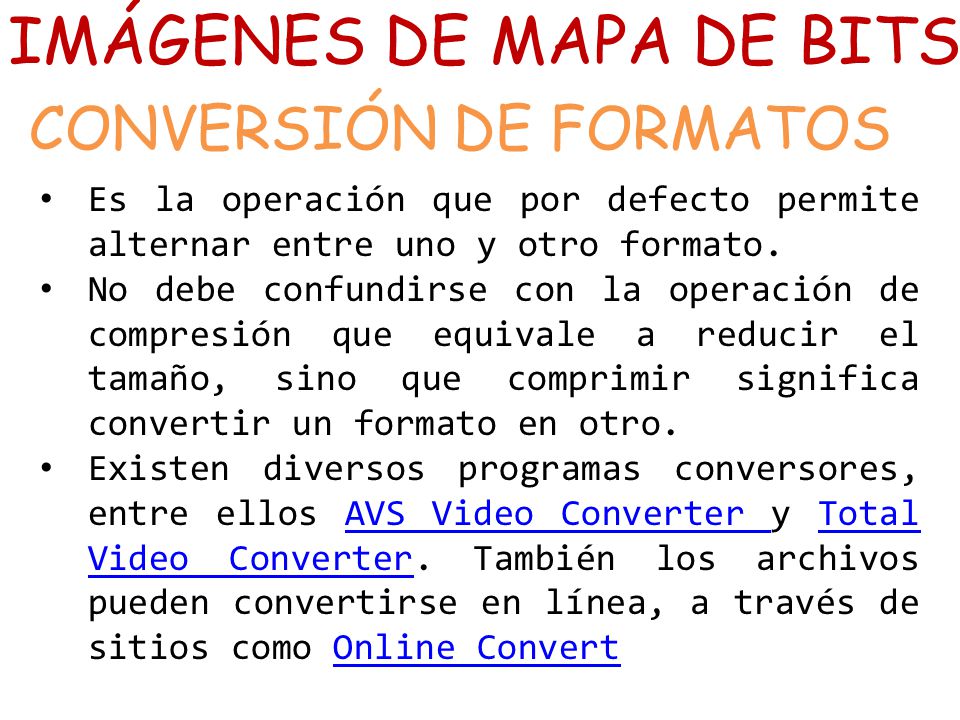

CONVERSIÓN DE FORMATOS Es la operación que por defecto permite alternar entre uno y otro formato. No debe confundirse con la operación de compresión que equivale a reducir el tamaño, sino que comprimir significa convertir un formato en otro. Existen diversos programas conversores, entre ellos AVS Video Converter y Total Video Converter. También los archivos pueden convertirse en línea, a través de sitios como Online Convert

16 IMÁGENES DE MAPA DE BITS

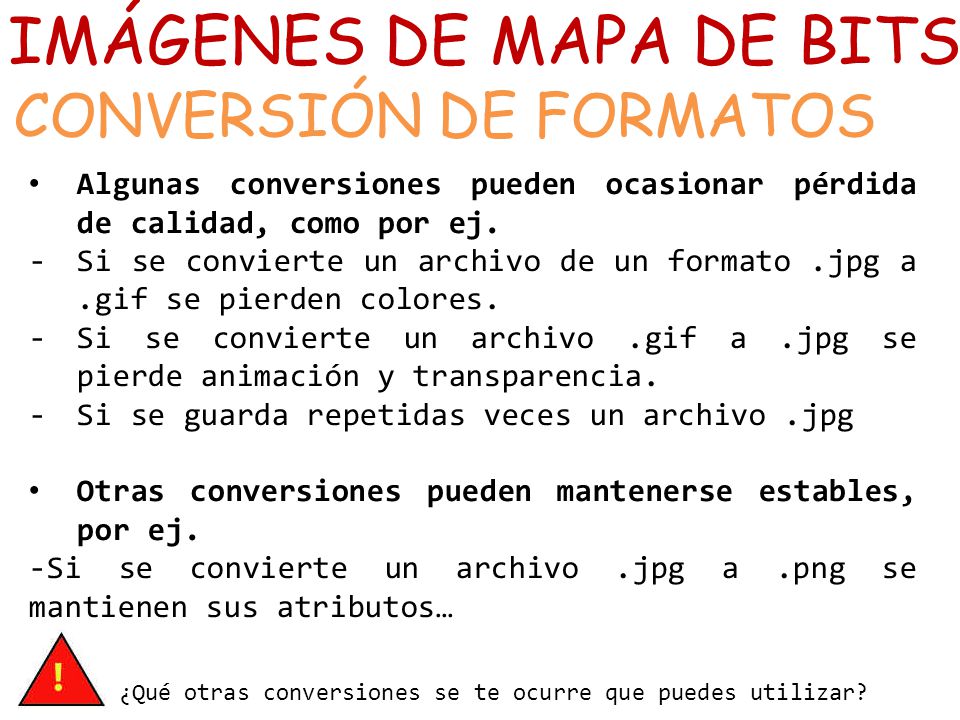

CONVERSIÓN DE FORMATOS Algunas conversiones pueden ocasionar pérdida de calidad, como por ej. Si se convierte un archivo de un formato .jpg a .gif se pierden colores. Si se convierte un archivo .gif a .jpg se pierde animación y transparencia. Si se guarda repetidas veces un archivo .jpg Otras conversiones pueden mantenerse estables, por ej. -Si se convierte un archivo .jpg a .png se mantienen sus atributos… ¿Qué otras conversiones se te ocurre que puedes utilizar?

17 IMÁGENES DE MAPA DE BITS

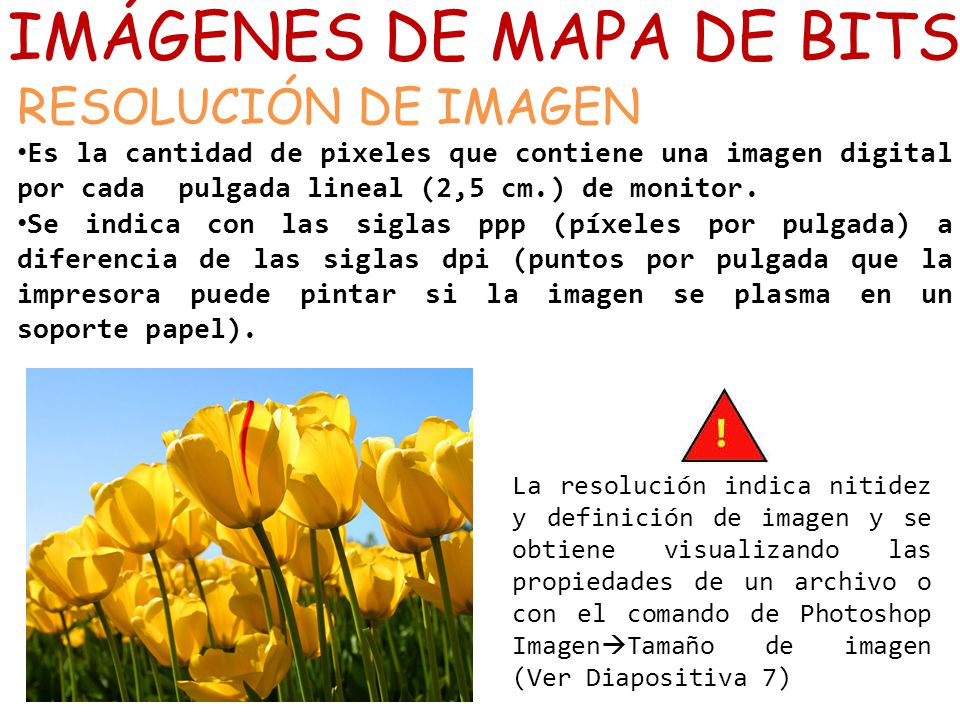

RESOLUCIÓN DE IMAGEN Es la cantidad de pixeles que contiene una imagen digital por cada pulgada lineal (2,5 cm.) de monitor. Se indica con las siglas ppp (píxeles por pulgada) a diferencia de las siglas dpi (puntos por pulgada que la impresora puede pintar si la imagen se plasma en un soporte papel). La resolución indica nitidez y definición de imagen y se obtiene visualizando las propiedades de un archivo o con el comando de Photoshop ImagenTamaño de imagen (Ver Diapositiva 7)

18 IMÁGENES DE MAPA DE BITS

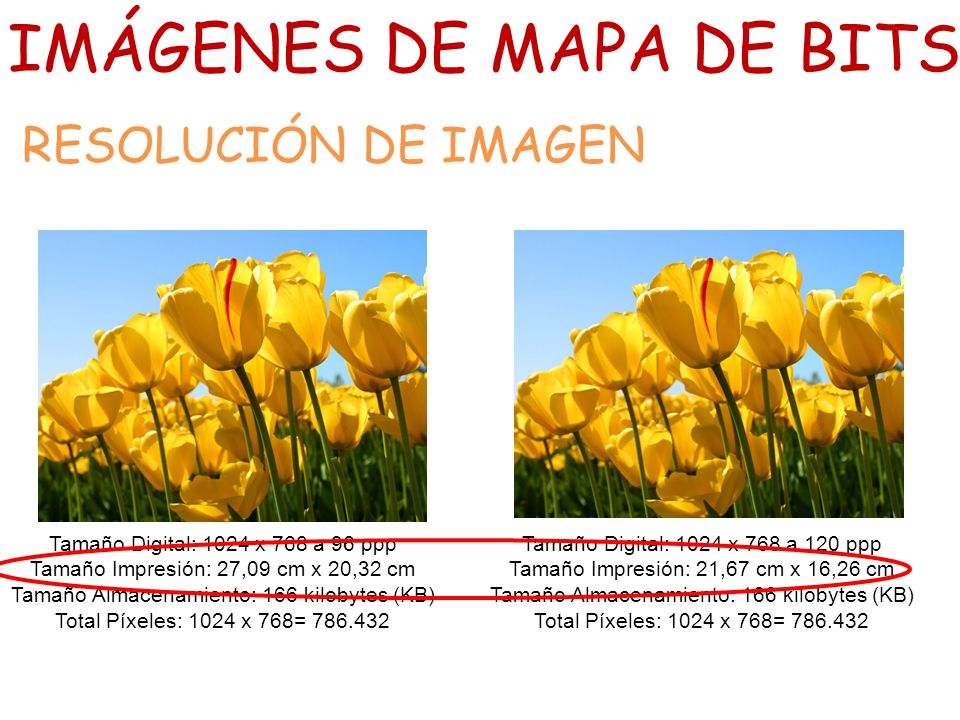

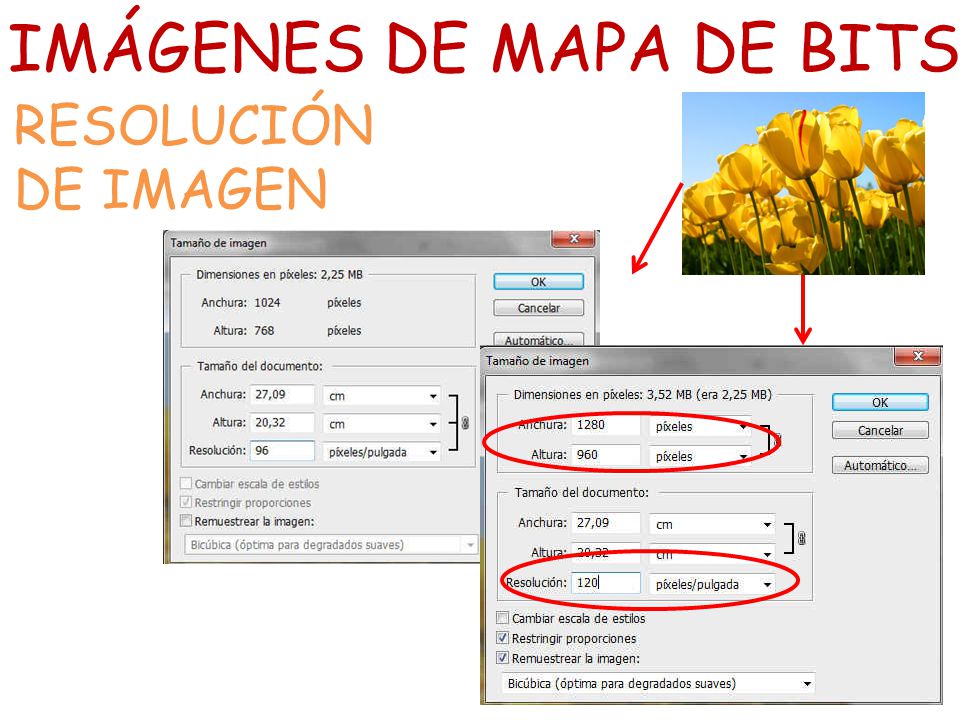

RESOLUCIÓN DE IMAGEN Tamaño Digital: 1024 x 768 a 96 ppp Tamaño Impresión: 27,09 cm x 20,32 cm Tamaño Almacenamiento: 166 kilobytes (KB) Total Píxeles: 1024 x 768= Tamaño Digital: 1024 x 768 a 120 ppp Tamaño Impresión: 21,67 cm x 16,26 cm

19 IMÁGENES DE MAPA DE BITS
OPERACIONES AVANZADAS INTERPOLACIÓN Es un proceso que permite disimular imperfecciones de una imagen como el aspecto pixelado o el ruido. Remuestrea o modifica la cantidad de pixeles que contiene una imagen y se aplica desde el menú ImagenTamaño de imagenRemuestrear la imagen Dependiendo del trabajo que efectúe sobre los píxeles se la denomina: - ‘A la Baja’ o - ‘A la Alta’

20 IMÁGENES DE MAPA DE BITS

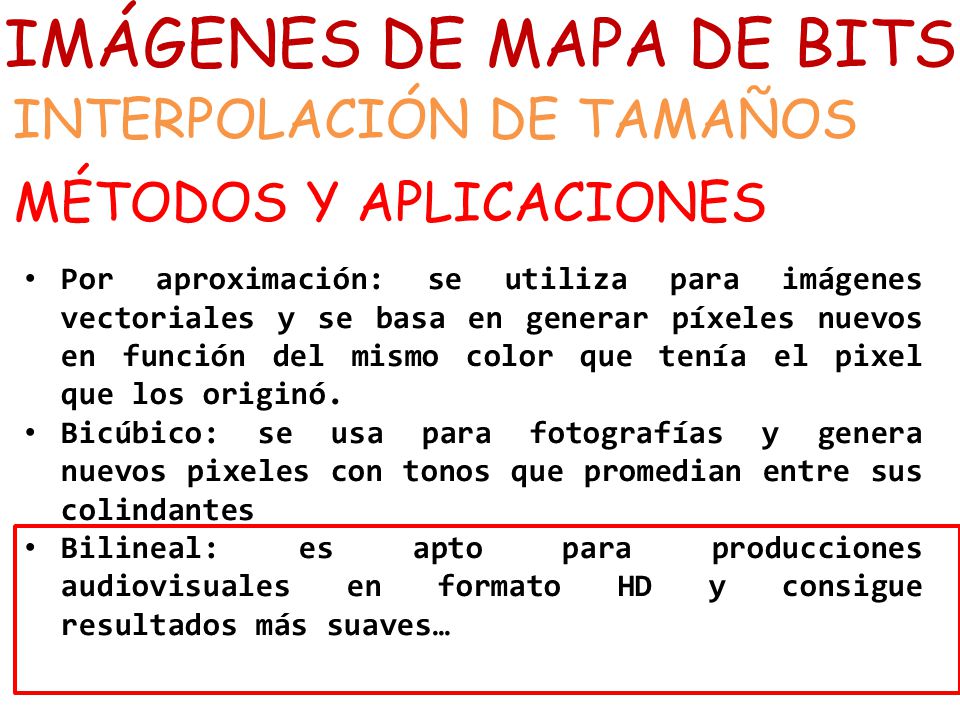

INTERPOLACIÓN DE TAMAÑOS MÉTODOS Y APLICACIONES Por aproximación: se utiliza para imágenes vectoriales y se basa en generar píxeles nuevos en función del mismo color que tenía el pixel que los originó. Bicúbico: se usa para fotografías y genera nuevos pixeles con tonos que promedian entre sus colindantes Bilineal: es apto para producciones audiovisuales en formato HD y consigue resultados más suaves…

21 IMÁGENES DE MAPA DE BITS

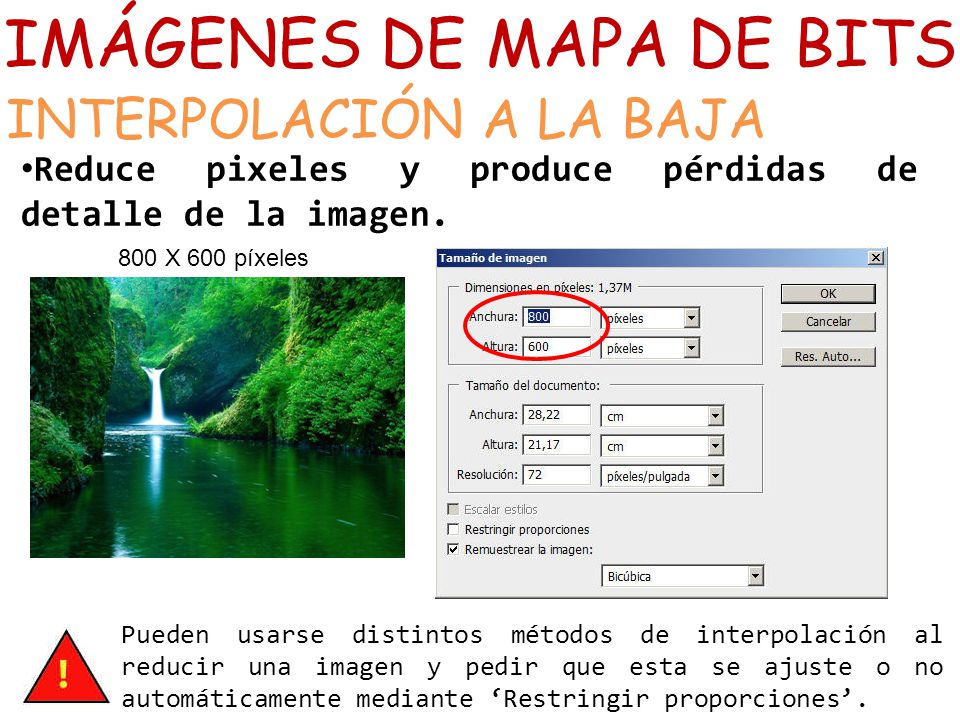

INTERPOLACIÓN A LA BAJA Reduce pixeles y produce pérdidas de detalle de la imagen. 800 X 600 píxeles Pueden usarse distintos métodos de interpolación al reducir una imagen y pedir que esta se ajuste o no automáticamente mediante ‘Restringir proporciones’.

22 IMÁGENES DE MAPA DE BITS
INTERPOLACIÓN A LA BAJA Activando restringir proporciones… Desactivando restringir proporciones…

23 IMÁGENES DE MAPA DE BITS

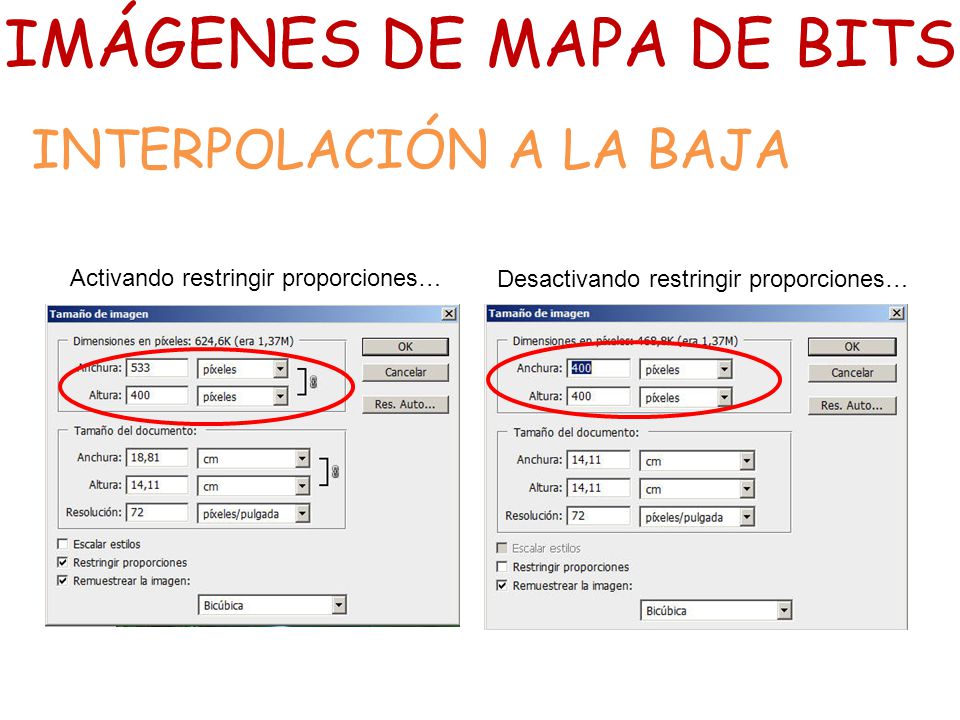

INTERPOLACIÓN A LA BAJA Desactivando restringir proporciones (400 x 400) Activando restringir proporciones (533 x 400) Este tipo de interpolación es útil cuando queremos transportar archivos con tamaños más pequeños o cuando queremos visualizarlos en monitores con características particulares…

24 IMÁGENES DE MAPA DE BITS
INTERPOLACIÓN A LA BAJA RESULTADO FINAL

25 IMÁGENES DE MAPA DE BITS

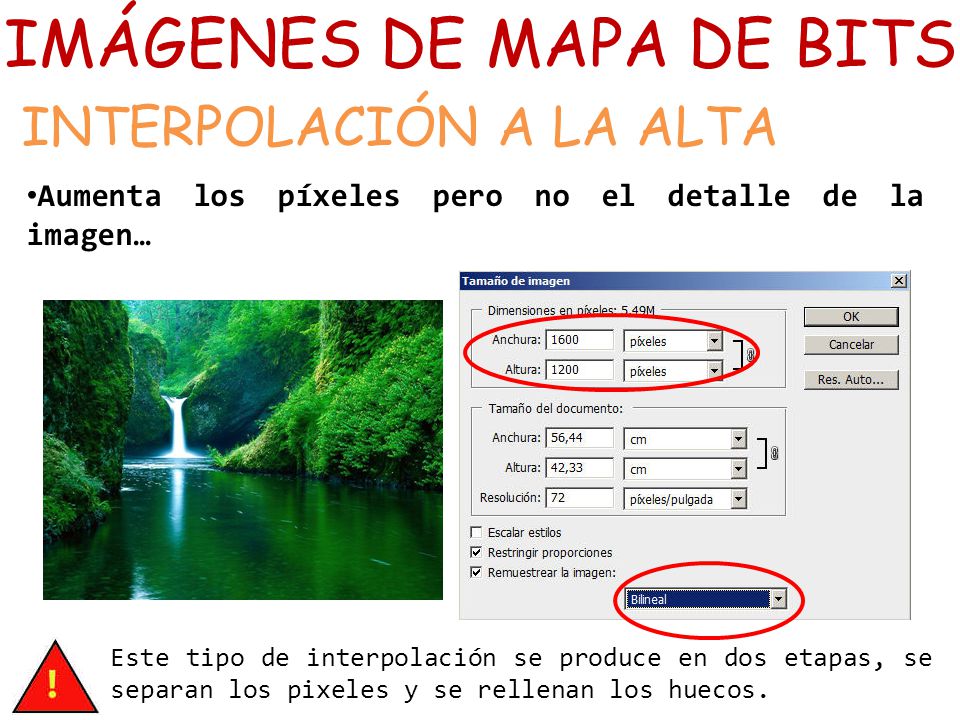

INTERPOLACIÓN A LA ALTA Aumenta los píxeles pero no el detalle de la imagen… Este tipo de interpolación se produce en dos etapas, se separan los pixeles y se rellenan los huecos.

26 IMÁGENES DE MAPA DE BITS

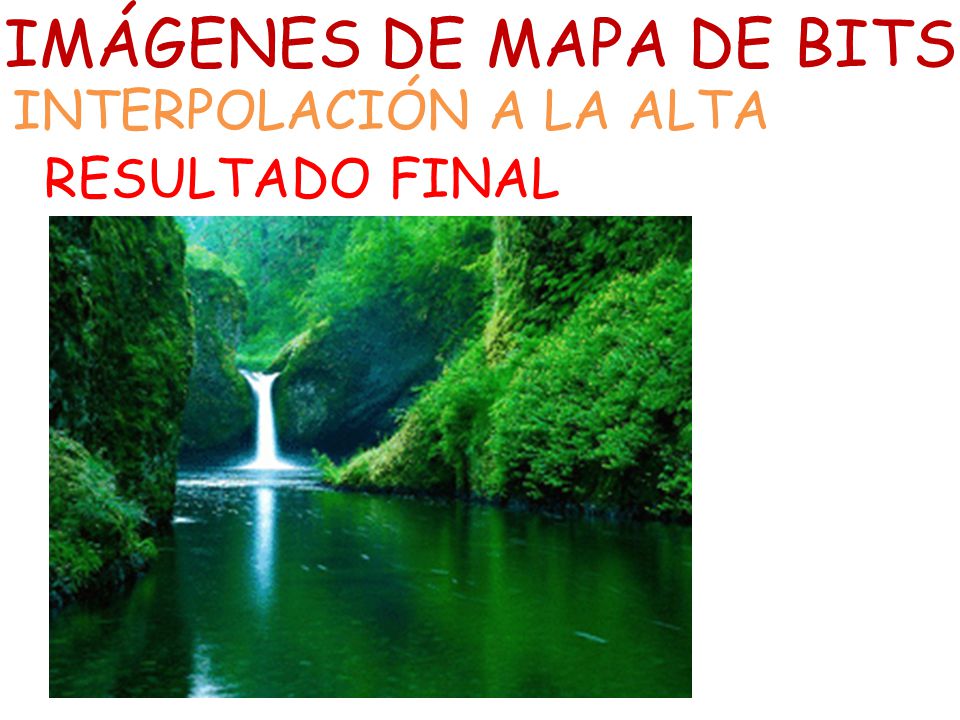

INTERPOLACIÓN A LA ALTA RESULTADO FINAL

27 IMÁGENES DE MAPA DE BITS

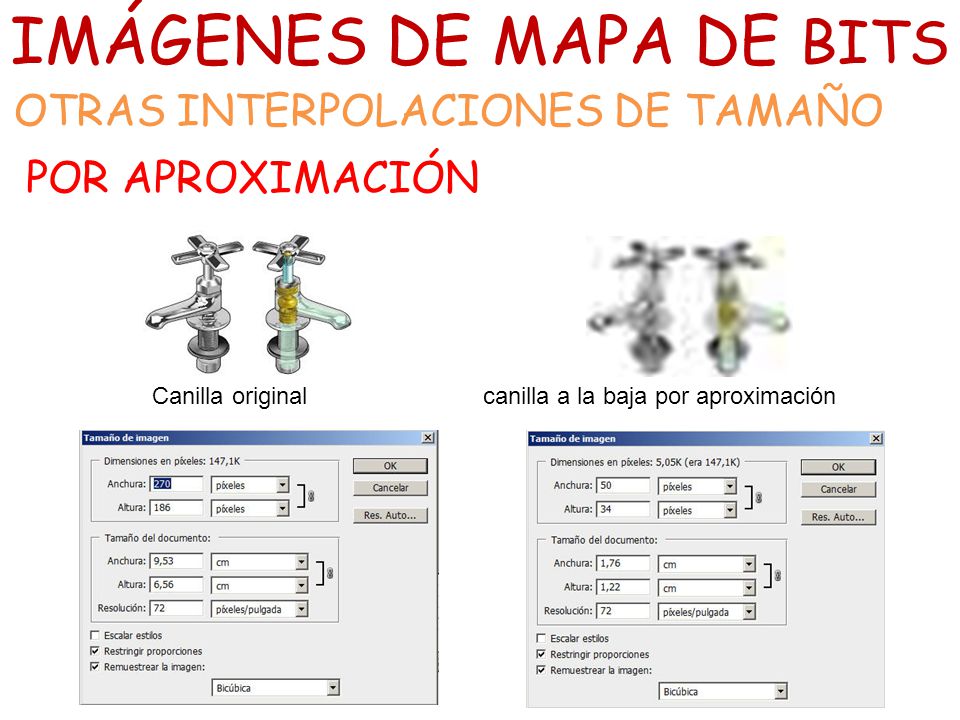

OTRAS INTERPOLACIONES DE TAMAÑO POR APROXIMACIÓN Canilla original canilla a la baja por aproximación

28 IMÁGENES DE MAPA DE BITS

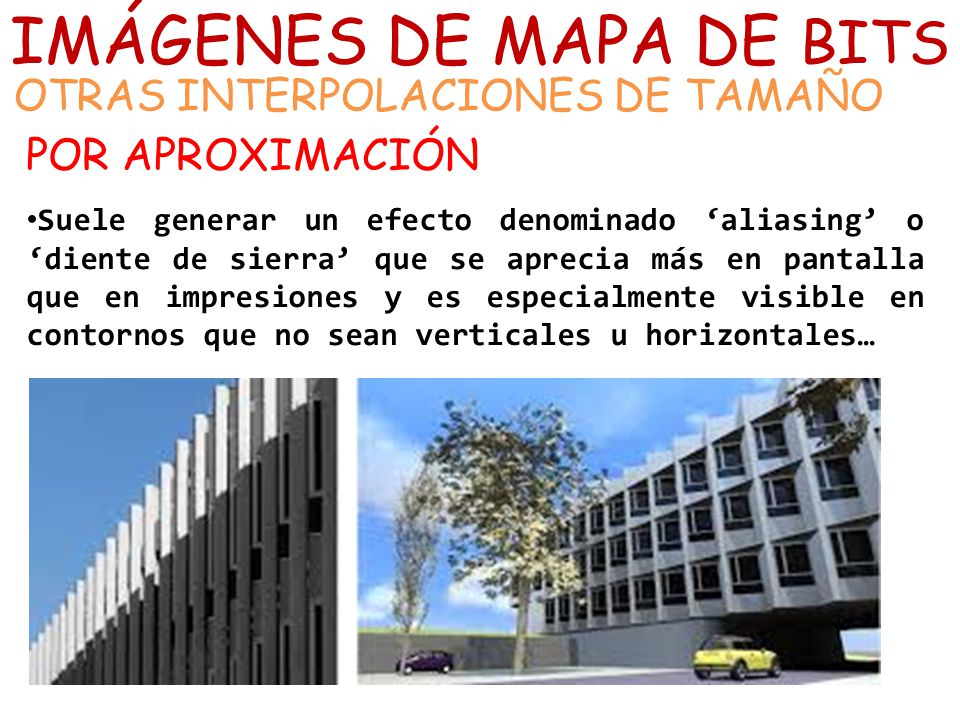

OTRAS INTERPOLACIONES DE TAMAÑO POR APROXIMACIÓN Suele generar un efecto denominado ‘aliasing’ o ‘diente de sierra’ que se aprecia más en pantalla que en impresiones y es especialmente visible en contornos que no sean verticales u horizontales…

29 IMÁGENES DE MAPA DE BITS

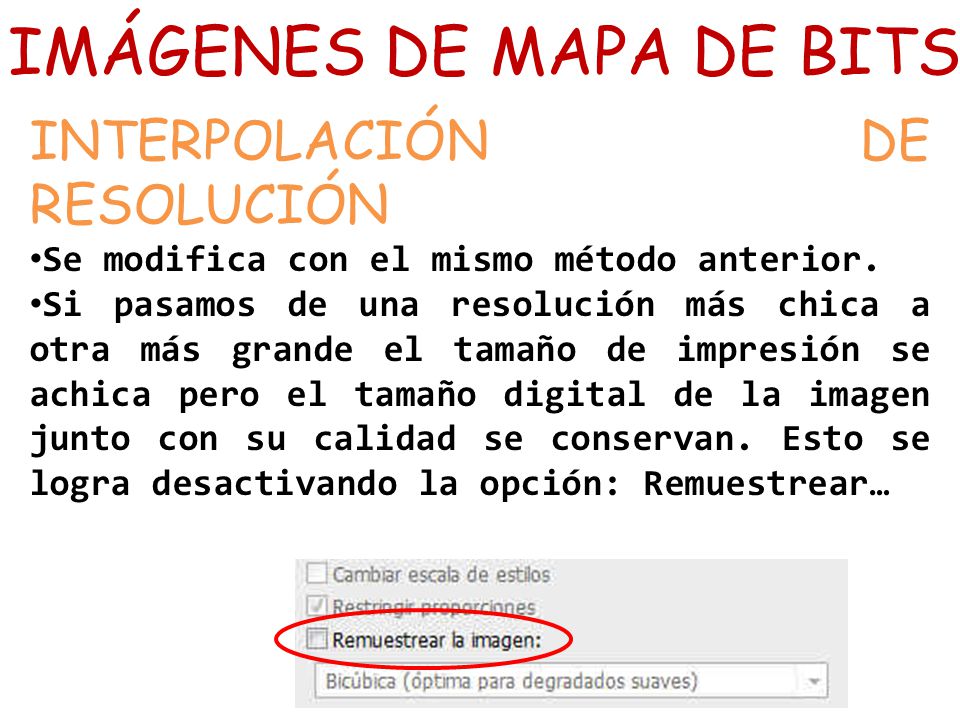

INTERPOLACIÓN DE RESOLUCIÓN Se modifica con el mismo método anterior. Si pasamos de una resolución más chica a otra más grande el tamaño de impresión se achica pero el tamaño digital de la imagen junto con su calidad se conservan. Esto se logra desactivando la opción: Remuestrear…

30 IMÁGENES DE MAPA DE BITS
RESOLUCIÓN DE IMAGEN

31 IMÁGENES DE MAPA DE BITS

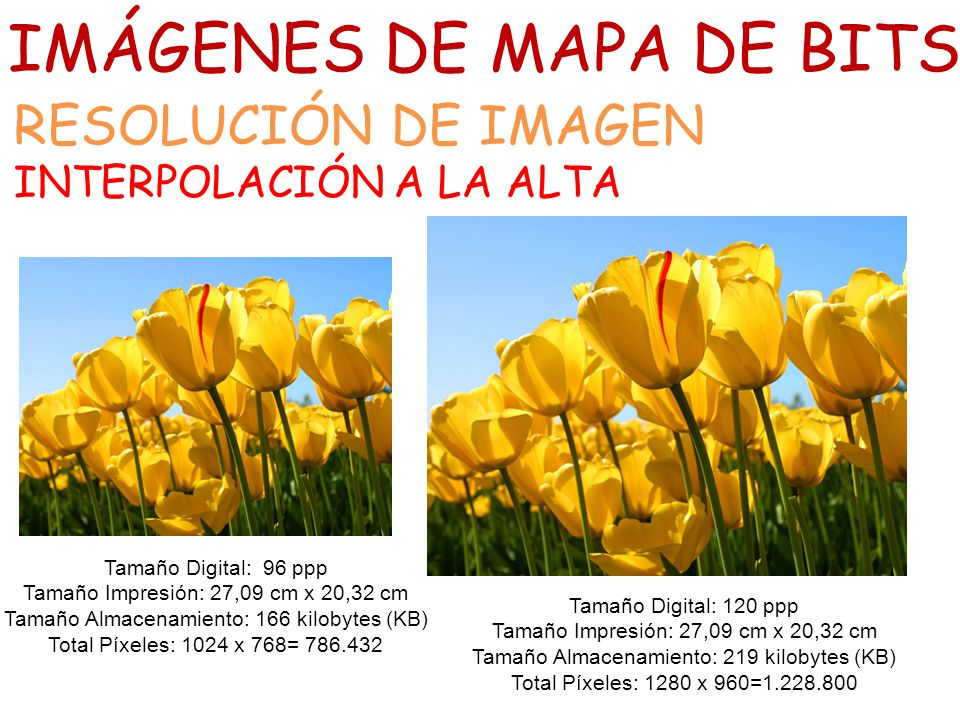

RESOLUCIÓN DE IMAGEN INTERPOLACIÓN A LA ALTA Tamaño Digital: 96 ppp Tamaño Impresión: 27,09 cm x 20,32 cm Tamaño Almacenamiento: 166 kilobytes (KB) Total Píxeles: 1024 x 768= Tamaño Digital: 120 ppp Tamaño Impresión: 27,09 cm x 20,32 cm Tamaño Almacenamiento: 219 kilobytes (KB) Total Píxeles: 1280 x 960=

32 IMÁGENES DE MAPA DE BITS

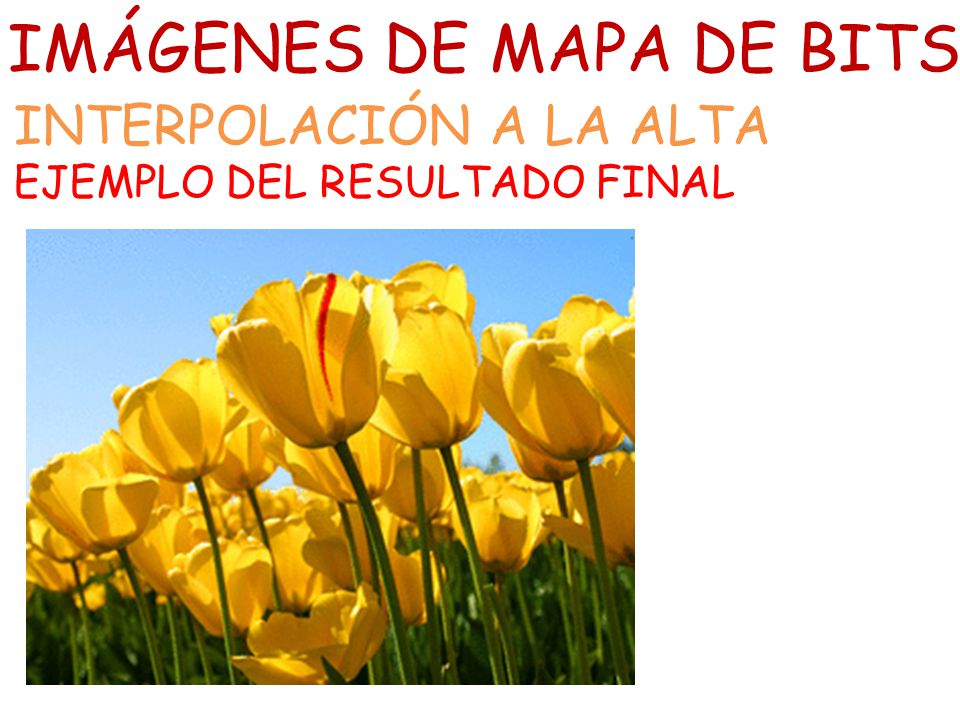

INTERPOLACIÓN A LA ALTA EJEMPLO DEL RESULTADO FINAL

33 IMÁGENES DE MAPA DE BITS
RESOLUCIÓN DE IMAGEN

34 IMÁGENES DE MAPA DE BITS
RESOLUCIÓN DE IMAGEN INTERPOLACIÓN A LA BAJA Tamaño Digital: 96 ppp Tamaño Impresión: 27,09 cm x 20,32 cm Tamaño Almacenamiento: 166 kilobytes (KB) Total Píxeles: 1024 x 768= Tamaño Digital: 50 ppp Tamaño Impresión: 27,09 cm x 20,32 cm Tamaño Almacenamiento: 82 kilobytes (KB) Total Píxeles: 533 x 400=

35 IMÁGENES DE MAPA DE BITS
INTERPOLACIÓN A LA BAJA EJEMPLO DEL RESULTADO FINAL

36 IMÁGENES DE MAPA DE BITS

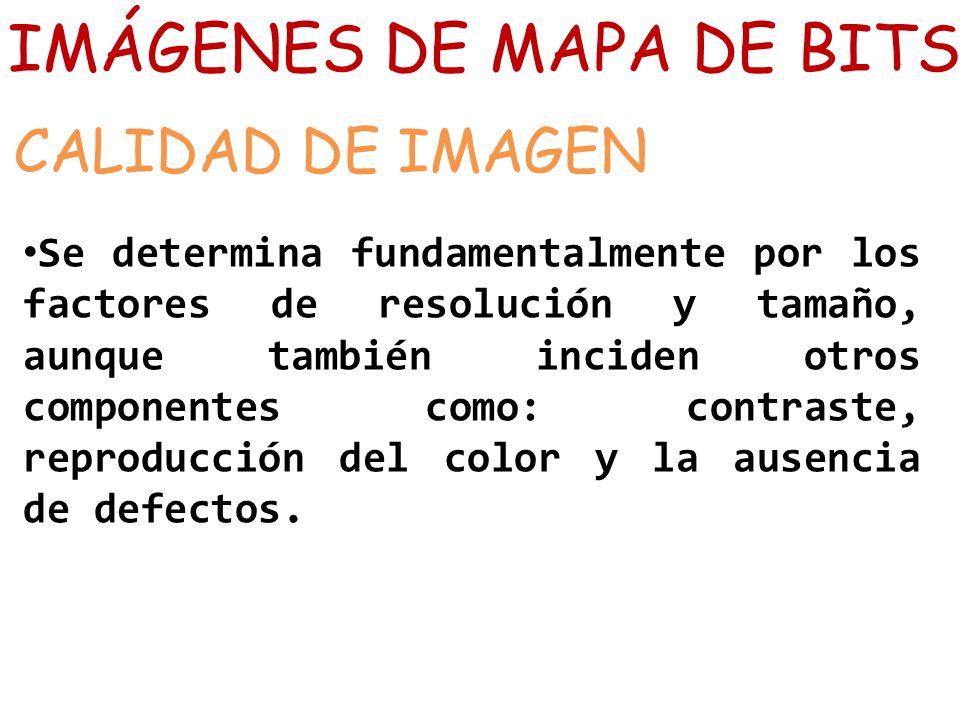

CALIDAD DE IMAGEN Se determina fundamentalmente por los factores de resolución y tamaño, aunque también inciden otros componentes como: contraste, reproducción del color y la ausencia de defectos.

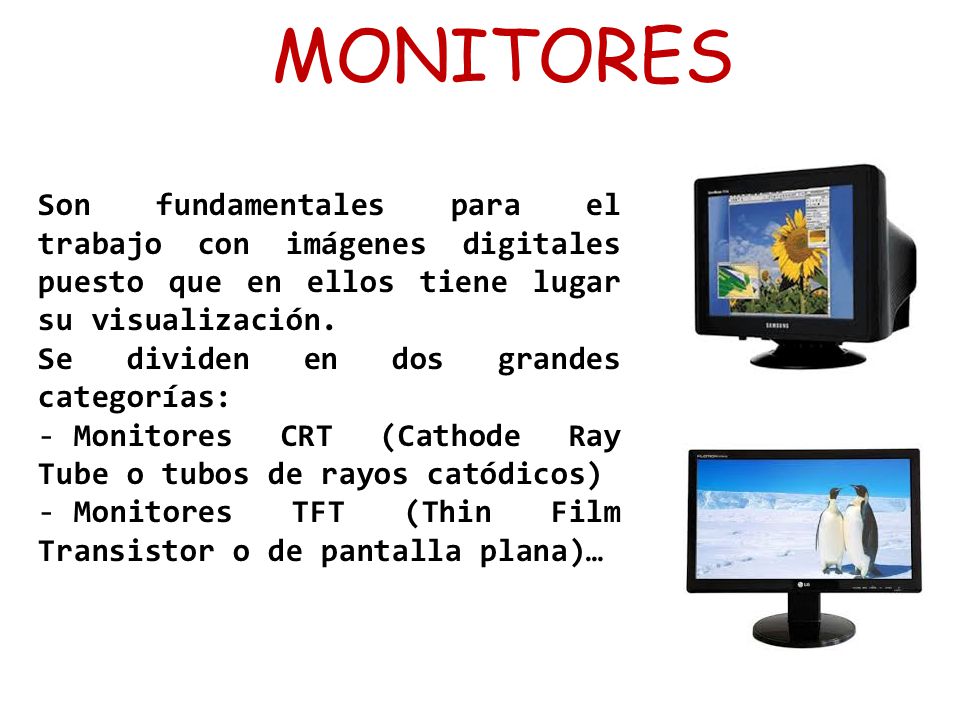

37 MONITORES Son fundamentales para el trabajo con imágenes digitales puesto que en ellos tiene lugar su visualización. Se dividen en dos grandes categorías: Monitores CRT (Cathode Ray Tube o tubos de rayos catódicos) Monitores TFT (Thin Film Transistor o de pantalla plana)…

38 MONITORES CRT O TUBOS DE RAYOS CATÓDICOS CARACTERÍSTICAS

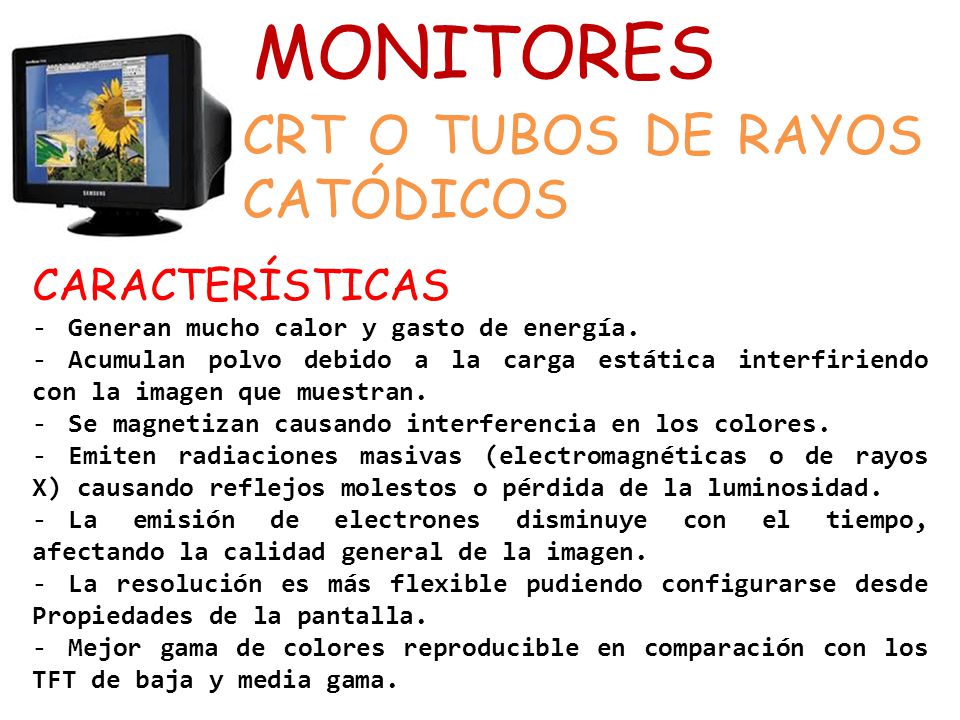

Generan mucho calor y gasto de energía. Acumulan polvo debido a la carga estática interfiriendo con la imagen que muestran. Se magnetizan causando interferencia en los colores. Emiten radiaciones masivas (electromagnéticas o de rayos X) causando reflejos molestos o pérdida de la luminosidad. La emisión de electrones disminuye con el tiempo, afectando la calidad general de la imagen. La resolución es más flexible pudiendo configurarse desde Propiedades de la pantalla. Mejor gama de colores reproducible en comparación con los TFT de baja y media gama.

39 MONITORES TFT O DE PANTALLA PLANA CARACTERÍSTICAS

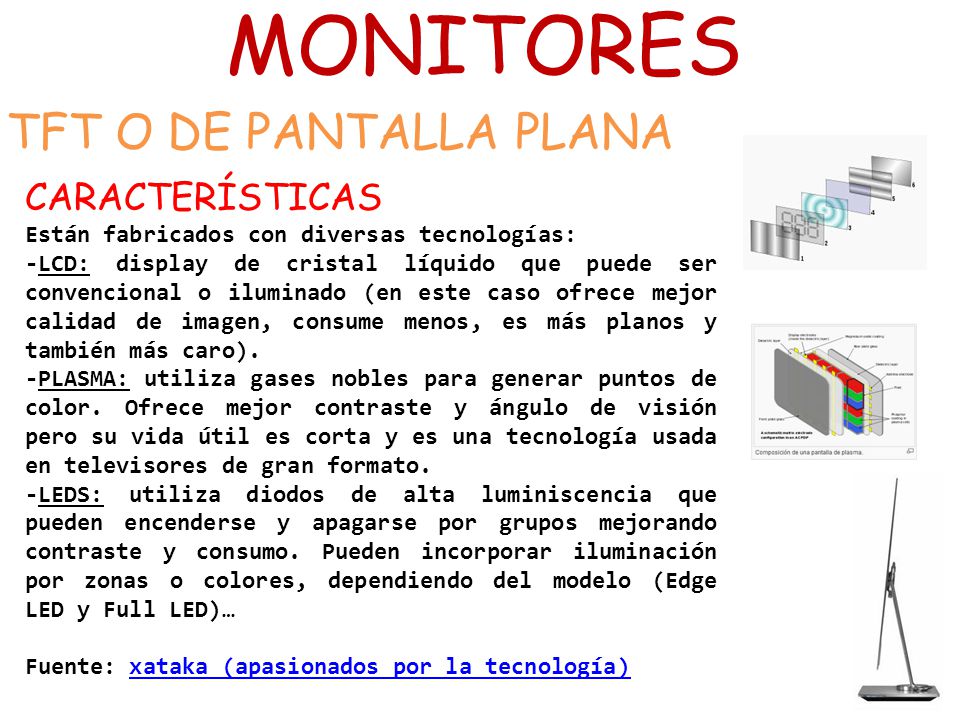

Están fabricados con diversas tecnologías: -LCD: display de cristal líquido que puede ser convencional o iluminado (en este caso ofrece mejor calidad de imagen, consume menos, es más planos y también más caro). -PLASMA: utiliza gases nobles para generar puntos de color. Ofrece mejor contraste y ángulo de visión pero su vida útil es corta y es una tecnología usada en televisores de gran formato. -LEDS: utiliza diodos de alta luminiscencia que pueden encenderse y apagarse por grupos mejorando contraste y consumo. Pueden incorporar iluminación por zonas o colores, dependiendo del modelo (Edge LED y Full LED)… Fuente: xataka (apasionados por la tecnología)

40 MONITORES TFT O DE PANTALLA PLANA CARACTERÍSTICAS
Poseen diferentes tamaños y esto define diversidad de relaciones de aspecto estándar (4:3) o panorámicos (16:9, 25:16, 60:29) que permiten una mejor administración de las herramientas en la pantalla y la generación de videos con calidad HD… La resolución determina el mayor tamaño de imagen que pueden representar.

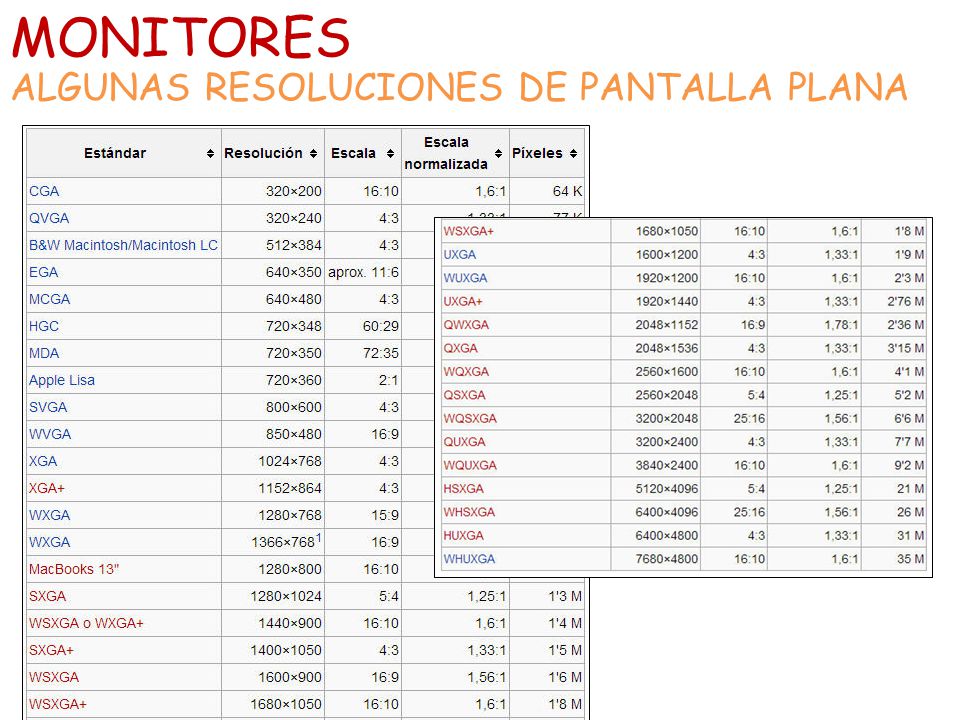

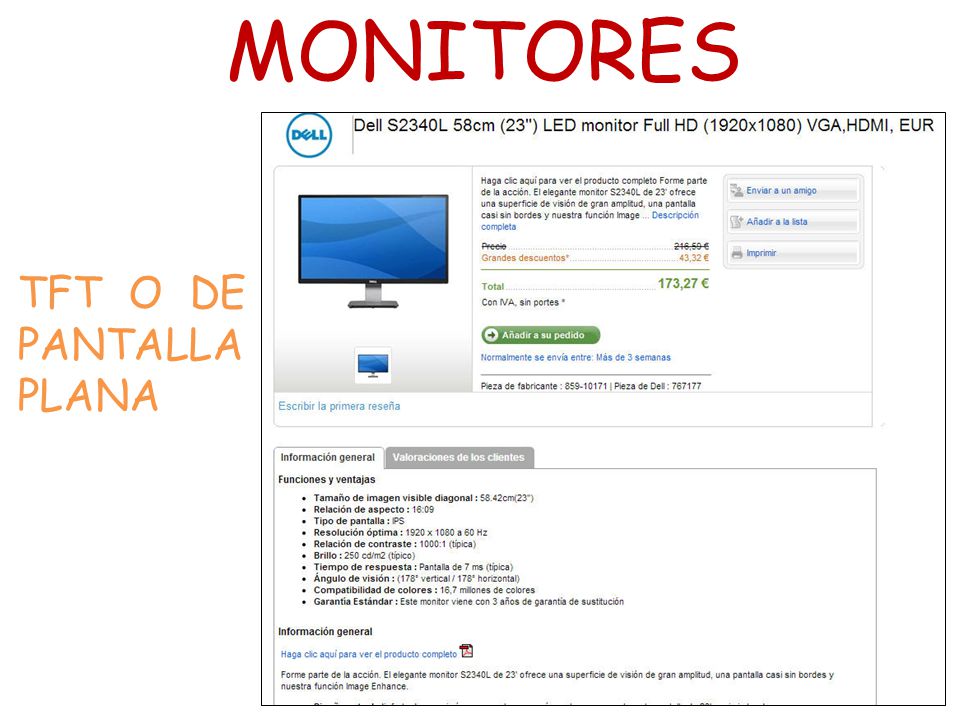

41 MONITORES ALGUNAS RESOLUCIONES DE PANTALLA PLANA

42 SISTEMAS DE TELEVISIÓN EXISTENTES Y CARACTERÍSTICAS DE LAS IMÁGENES

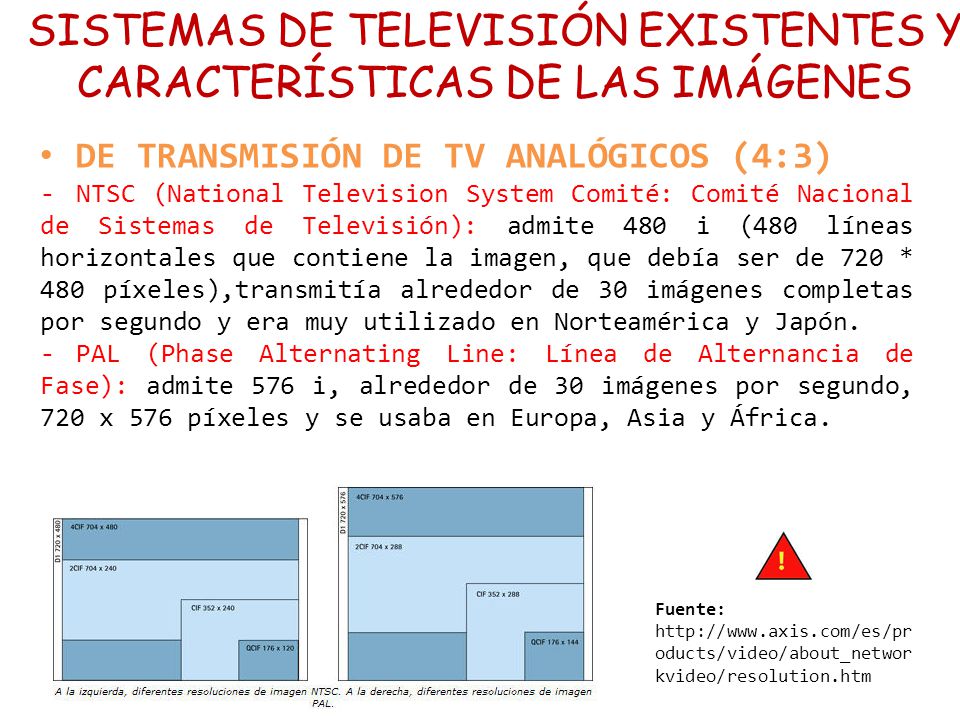

DE TRANSMISIÓN DE TV ANALÓGICOS (4:3) NTSC (National Television System Comité: Comité Nacional de Sistemas de Televisión): admite 480 i (480 líneas horizontales que contiene la imagen, que debía ser de 720 * 480 píxeles),transmitía alrededor de 30 imágenes completas por segundo y era muy utilizado en Norteamérica y Japón. PAL (Phase Alternating Line: Línea de Alternancia de Fase): admite 576 i, alrededor de 30 imágenes por segundo, 720 x 576 píxeles y se usaba en Europa, Asia y África. Fuente:

43 SISTEMAS DE TELEVISIÓN EXISTENTES Y CARACTERÍSTICAS DE LAS IMÁGENES

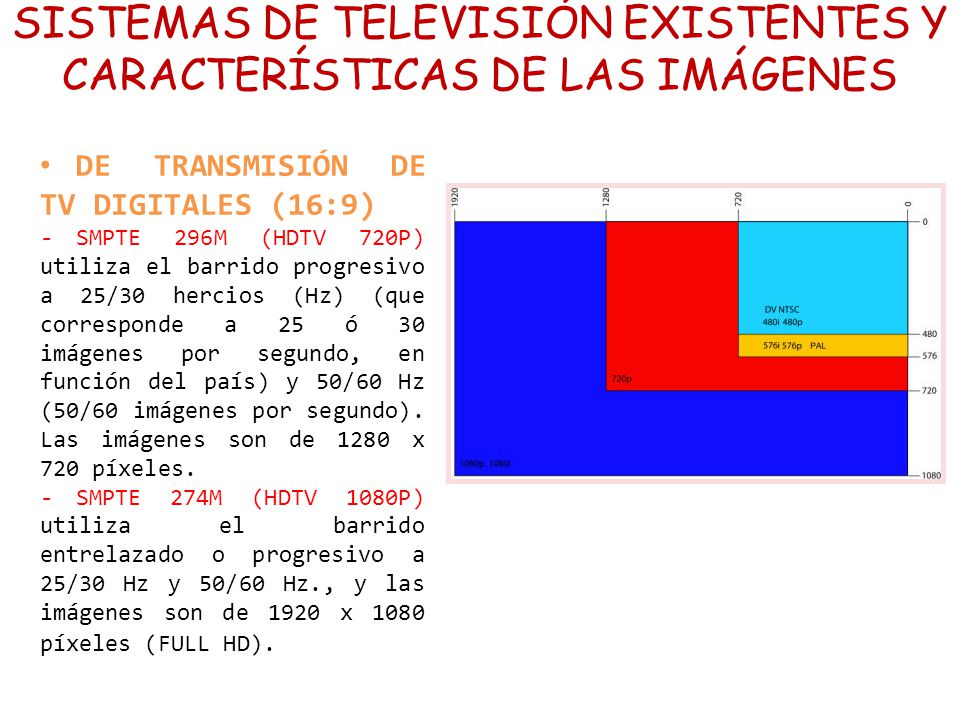

DE TRANSMISIÓN DE TV DIGITALES (16:9) SMPTE 296M (HDTV 720P) utiliza el barrido progresivo a 25/30 hercios (Hz) (que corresponde a 25 ó 30 imágenes por segundo, en función del país) y 50/60 Hz (50/60 imágenes por segundo). Las imágenes son de 1280 x 720 píxeles. SMPTE 274M (HDTV 1080P) utiliza el barrido entrelazado o progresivo a 25/30 Hz y 50/60 Hz., y las imágenes son de 1920 x 1080 píxeles (FULL HD).

44 ¿Qué estándares deben ser considerados en la actualidad?

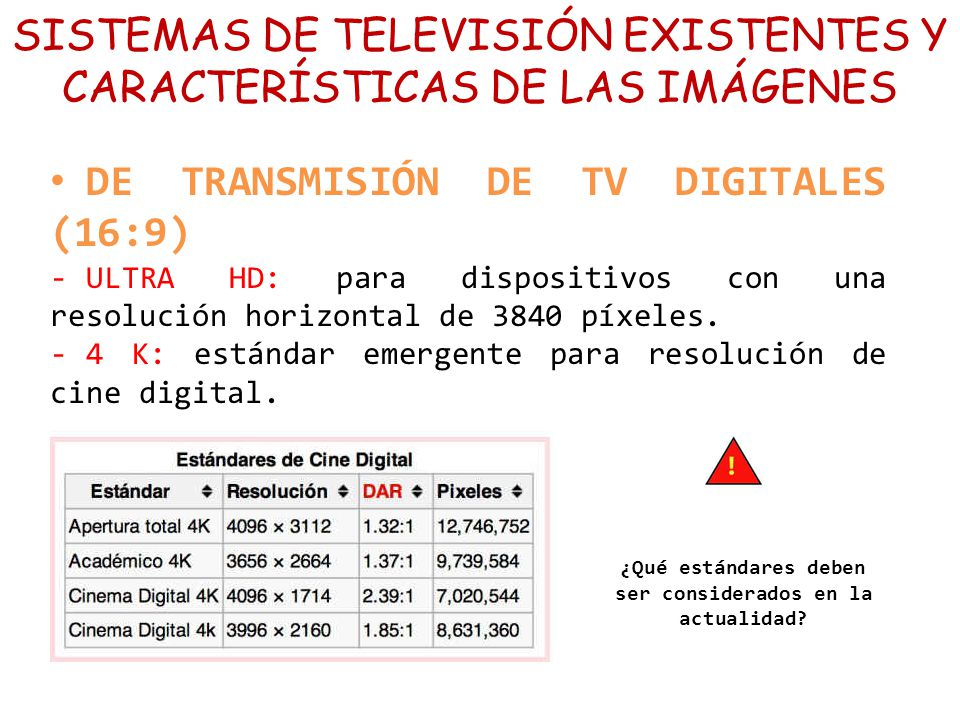

SISTEMAS DE TELEVISIÓN EXISTENTES Y CARACTERÍSTICAS DE LAS IMÁGENES DE TRANSMISIÓN DE TV DIGITALES (16:9) ULTRA HD: para dispositivos con una resolución horizontal de 3840 píxeles. 4 K: estándar emergente para resolución de cine digital. ¿Qué estándares deben ser considerados en la actualidad?

45 MONITORES TFT O DE PANTALLA PLANA

46 MONITORES TFT O DE PANTALLA PLANA OTRAS CARACTERÍSTICAS

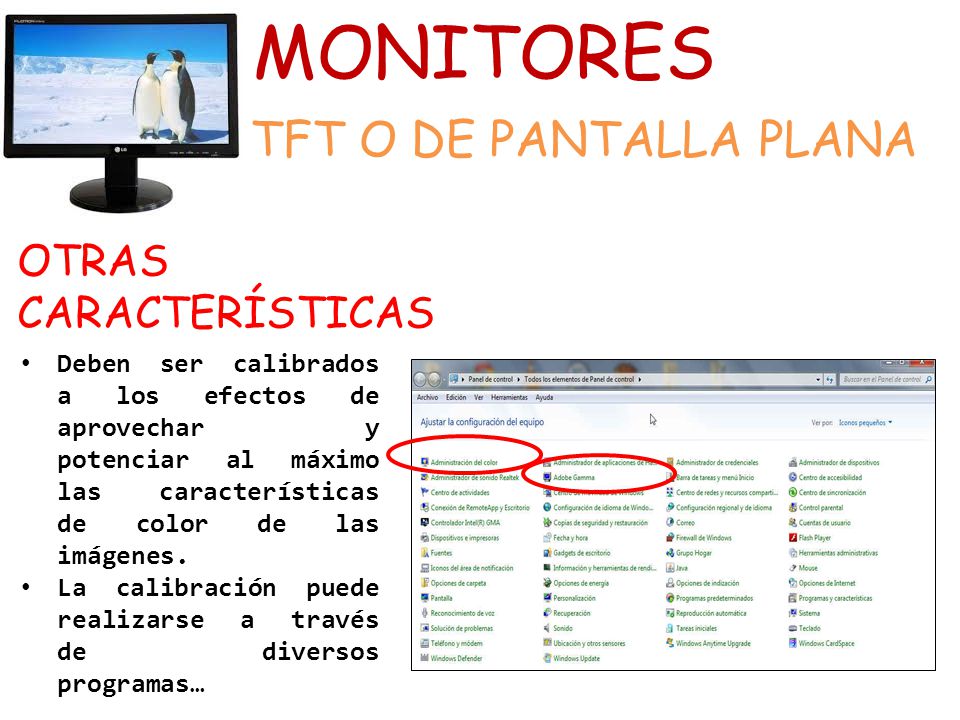

Deben ser calibrados a los efectos de aprovechar y potenciar al máximo las características de color de las imágenes. La calibración puede realizarse a través de diversos programas…

47 Elaborado por Prof. Viviana M. Ponce

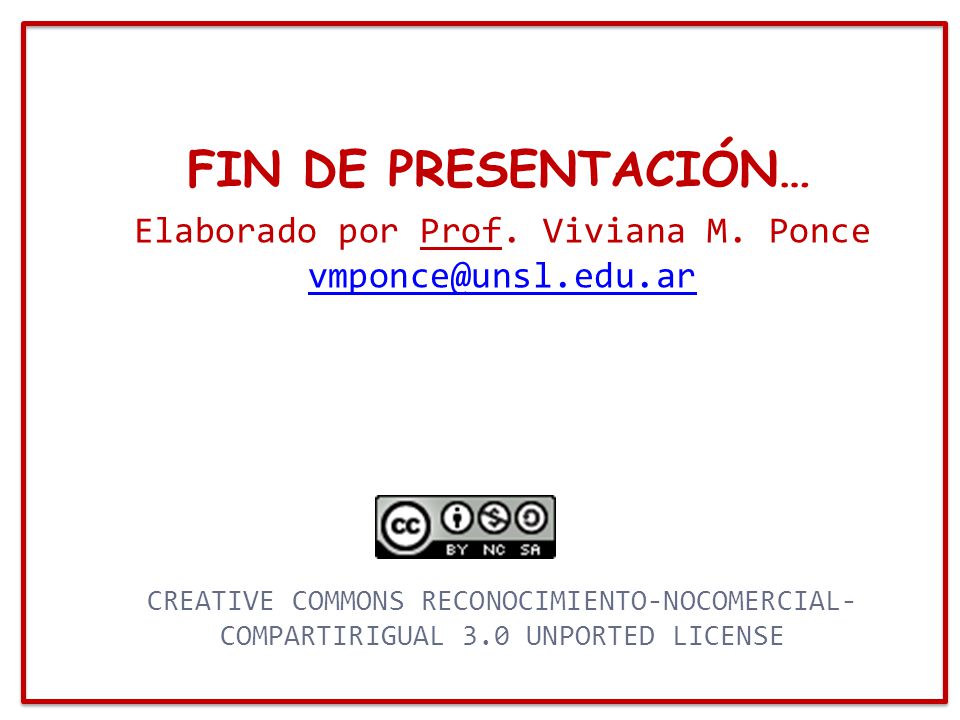

FIN DE PRESENTACIÓN… Elaborado por Prof. Viviana M. Ponce CREATIVE COMMONS RECONOCIMIENTO-NOCOMERCIAL- COMPARTIRIGUAL 3.0 UNPORTED LICENSE
