TENSIÓN - DIÁMETRO DEL HILO - VELOCIDAD DEL HILO

Presentación del tema: "TENSIÓN - DIÁMETRO DEL HILO - VELOCIDAD DEL HILO"— Transcripción de la presentación:

1 TENSIÓN - DIÁMETRO DEL HILO - VELOCIDAD DEL HILO

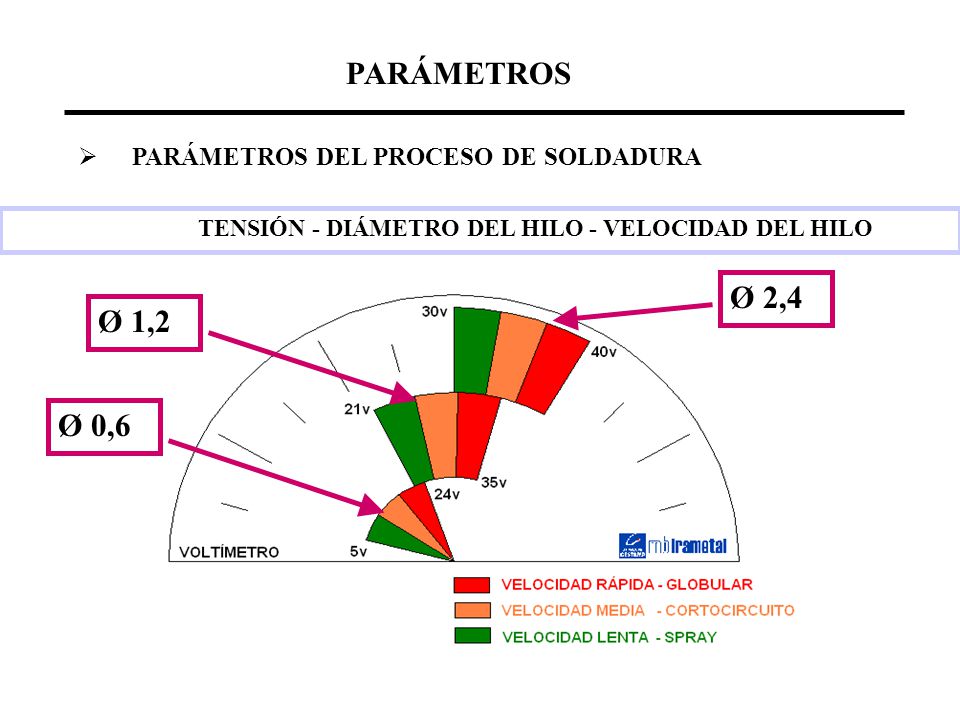

PARÁMETROS PARÁMETROS DEL PROCESO DE SOLDADURA TENSIÓN - DIÁMETRO DEL HILO - VELOCIDAD DEL HILO Ø 0,6 Ø 1,2 Ø 2,4

2 PARÁMETROS PARÁMETROS DEL PROCESO DE SOLDADURA GAS - PENETRACIÓN

3 PARÁMETROS VARIABLES QUE INTERVIENEN EN EL PROCESO DE SOLDADURA
ORIENTACIÓN DEL ALAMBRE: ÁNGULO DE DESPLAZAMIENTO ÁNGULO DE TRABAJO

4 PARÁMETROS PARÁMETROS REGULABLES DESDE EL EQUIPO:
COTA O EXTREMO LIBRE DEL ELECTRODO:

5 MÉTODOS DE SOLDEO MÉTODOS O TÉCNICAS DE SOLDEO DEPENDERÁN DE:
- MODO DE FUSIÓN O TRANSFERENCIA DEL METAL DE APORTE - DIÁMETRO DEL HILO - GAS DE PROTECCIÓN - COLOCACIÓN O PREPARACIÓN DE LAS JUNTAS - SENTIDO DE AVANCE - METAL BASE - ESPESOR - POSICIÓN

6 MÉTODOS DE SOLDEO MÉTODOS O TÉCNICAS DE SOLDEO TÉCNICA BAJO MANO
1.1 Técnica inversa/arrastrando - Control fuerza del arco en el baño de fusión - Máxima penetración 1.2 Técnica directa/empujando  Usada generalmente en MIG/MAG - Se minimiza la penetración - Máximos espesores de 3 mm. - Permite alta velocidad de desplazamiento de la pistola - Para cordones que quedan a la vista (presentación “elegante”)

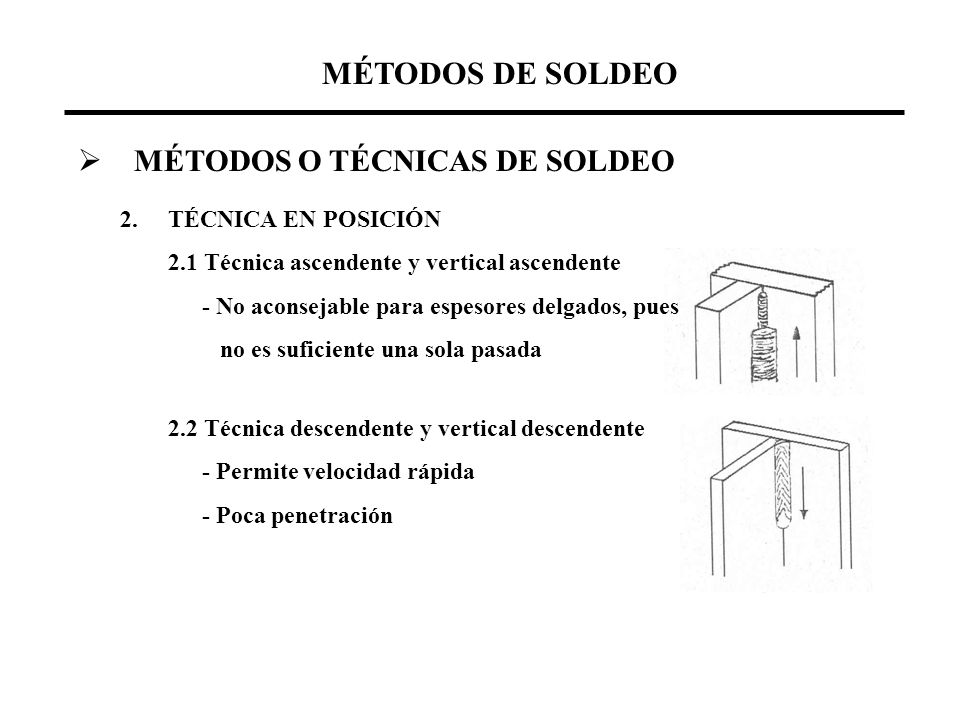

7 MÉTODOS DE SOLDEO MÉTODOS O TÉCNICAS DE SOLDEO 2. TÉCNICA EN POSICIÓN
2.1 Técnica ascendente y vertical ascendente - No aconsejable para espesores delgados, pues no es suficiente una sola pasada 2.2 Técnica descendente y vertical descendente - Permite velocidad rápida - Poca penetración

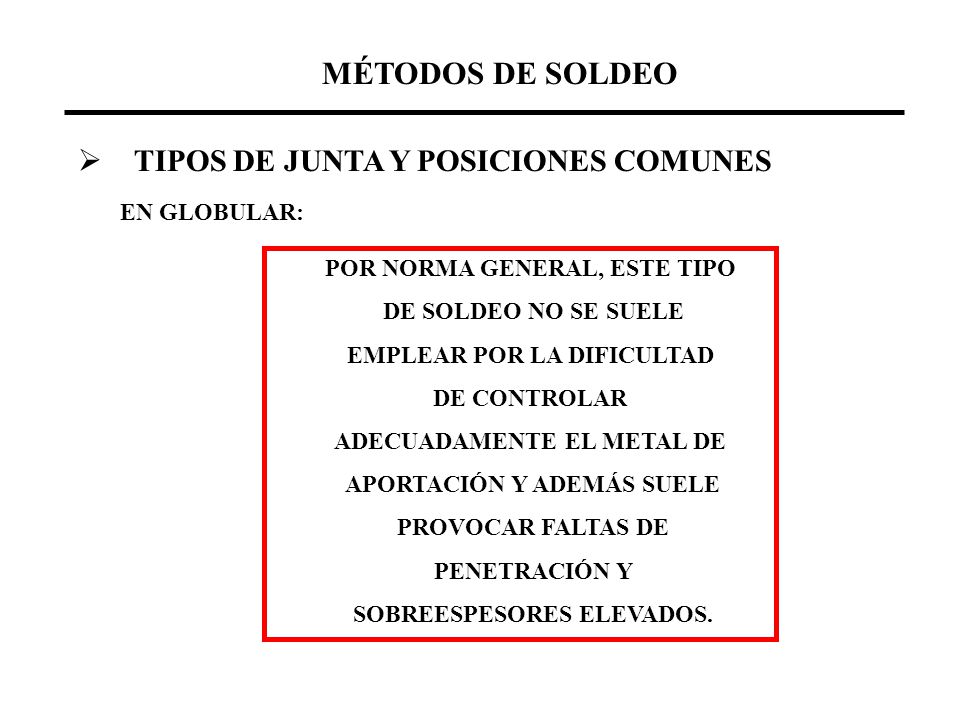

8 MÉTODOS DE SOLDEO TIPOS DE JUNTA Y POSICIONES COMUNES EN GLOBULAR:
POR NORMA GENERAL, ESTE TIPO DE SOLDEO NO SE SUELE EMPLEAR POR LA DIFICULTAD DE CONTROLAR ADECUADAMENTE EL METAL DE APORTACIÓN Y ADEMÁS SUELE PROVOCAR FALTAS DE PENETRACIÓN Y SOBREESPESORES ELEVADOS.

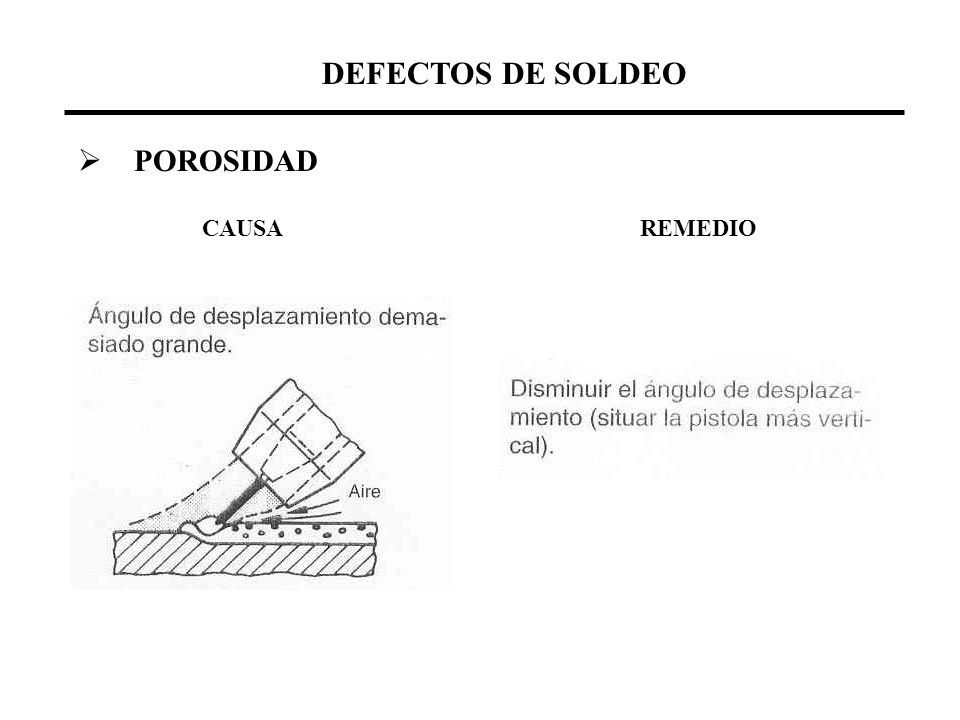

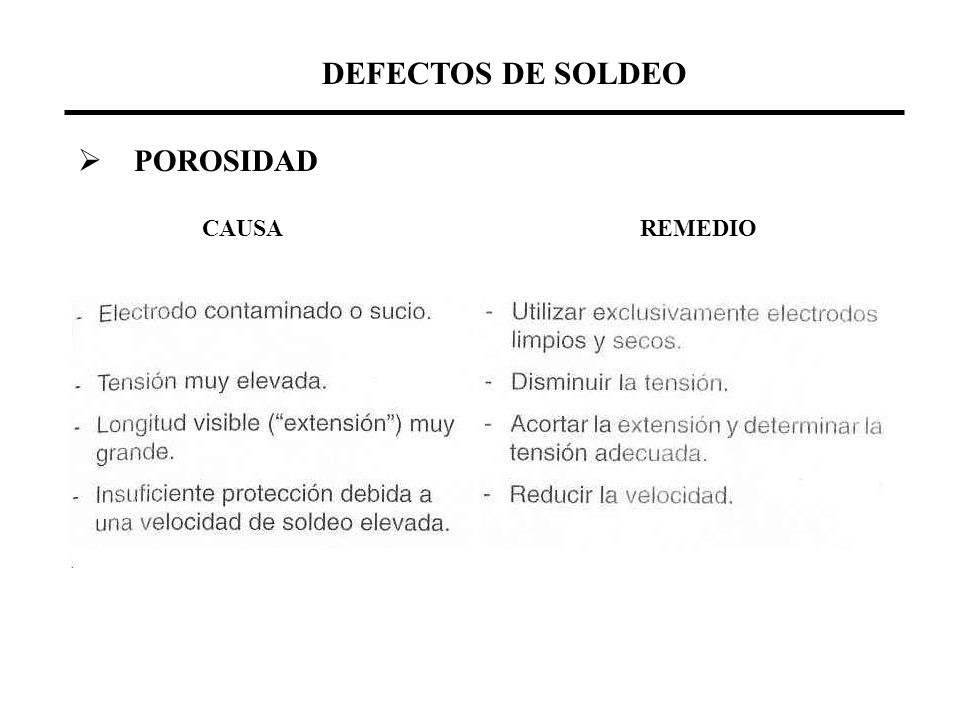

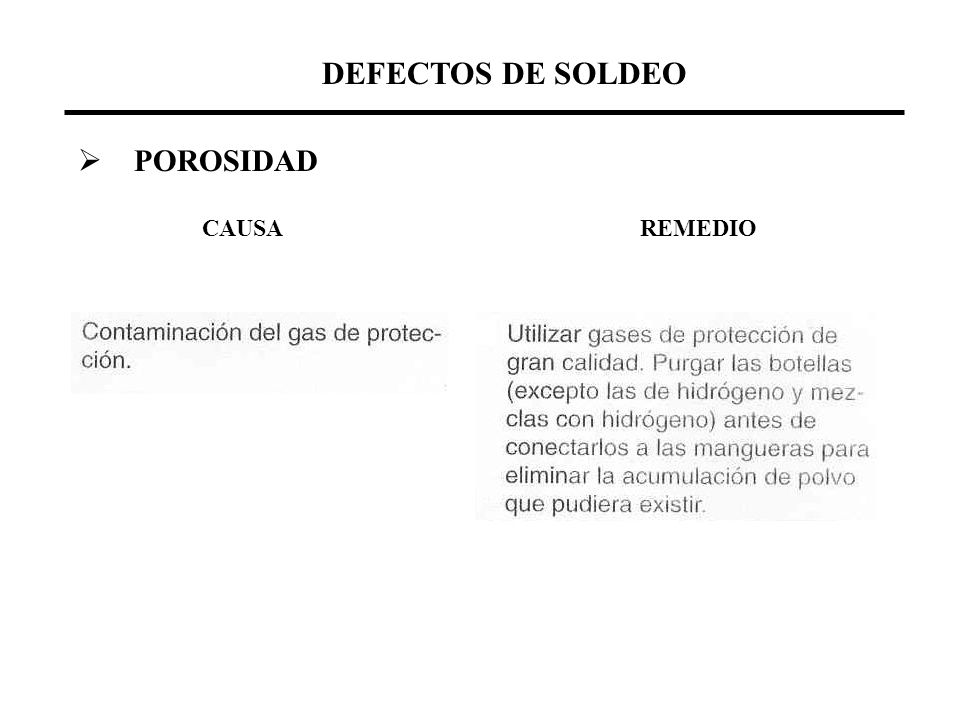

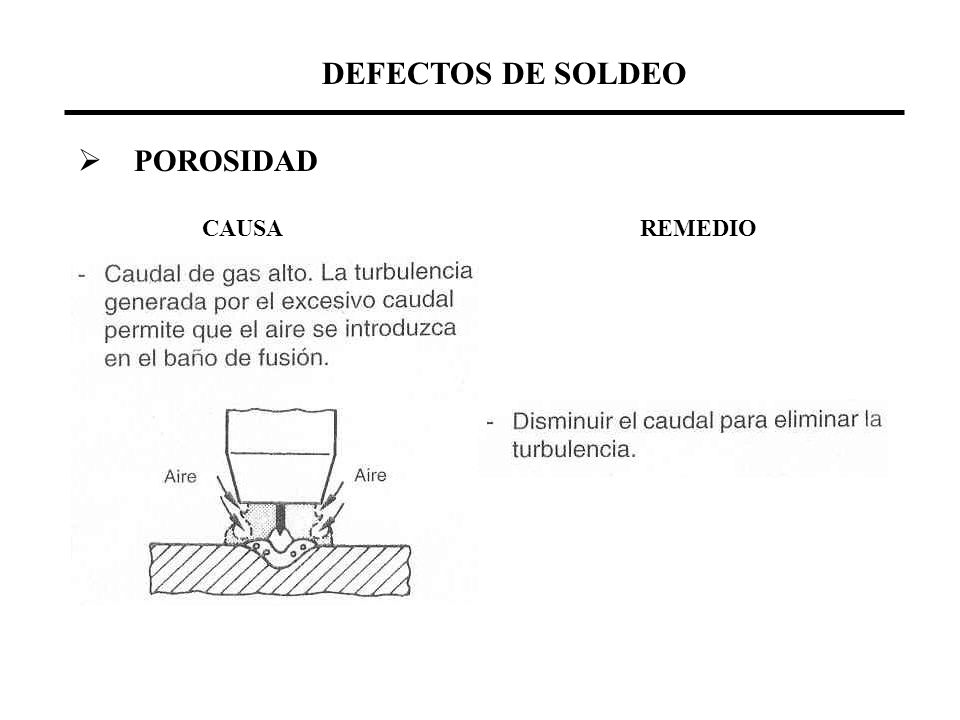

9 DEFECTOS DE SOLDEO POROSIDAD CAUSA REMEDIO

10 DEFECTOS DE SOLDEO POROSIDAD CAUSA REMEDIO

11 DEFECTOS DE SOLDEO POROSIDAD CAUSA REMEDIO

12 DEFECTOS DE SOLDEO POROSIDAD CAUSA REMEDIO

13 DEFECTOS DE SOLDEO POROSIDAD CAUSA REMEDIO

14 DEFECTOS DE SOLDEO POROSIDAD CAUSA REMEDIO

15 DEFECTOS DE SOLDEO POROSIDAD CAUSA REMEDIO

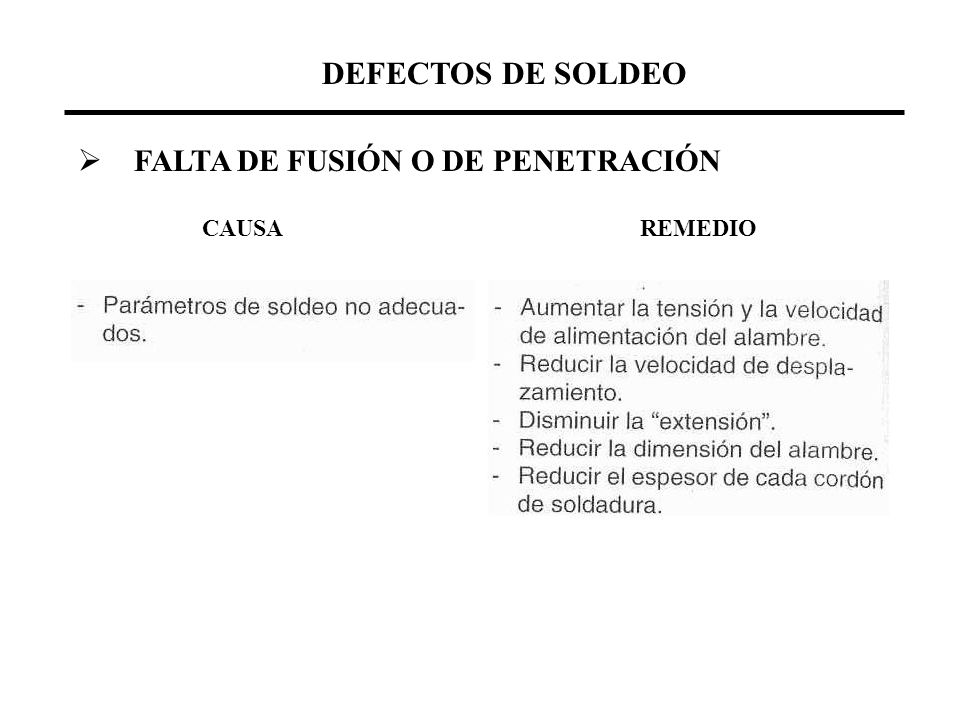

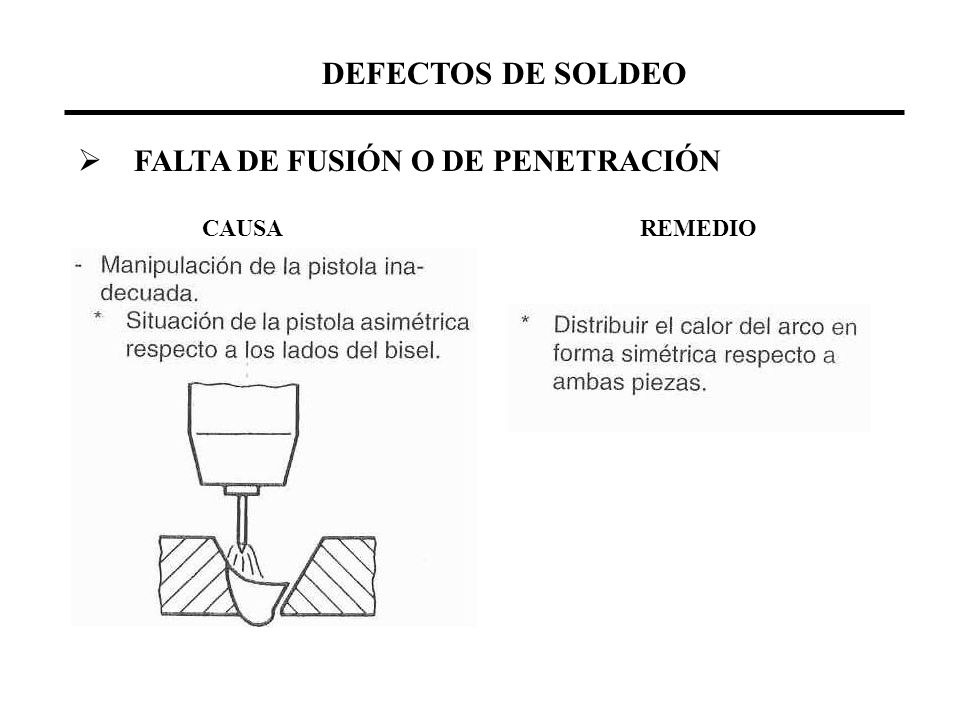

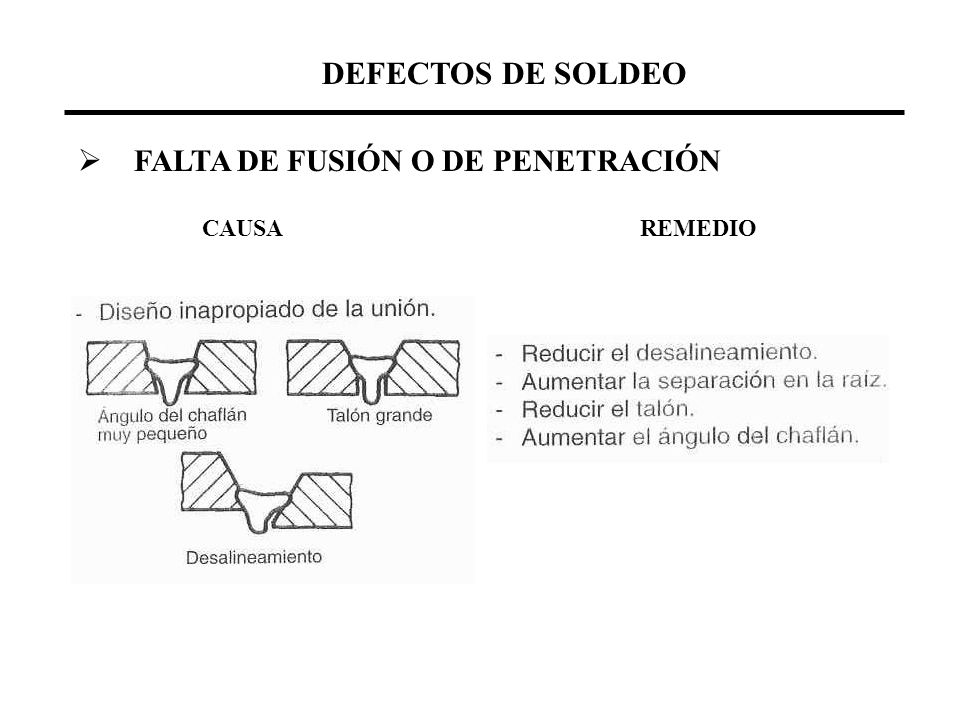

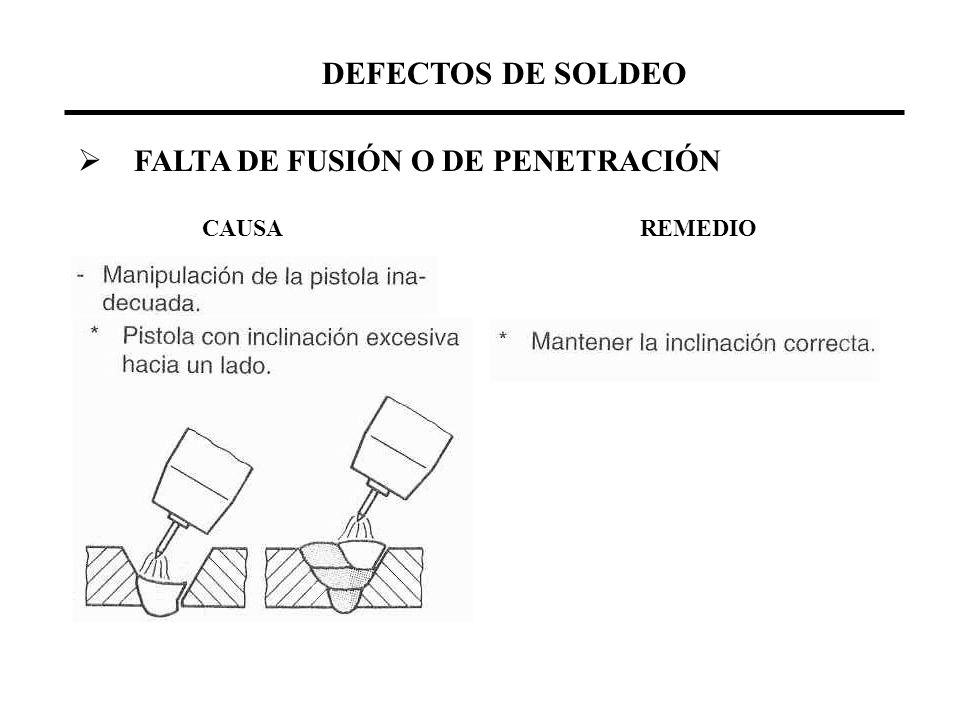

16 DEFECTOS DE SOLDEO FALTA DE FUSIÓN O DE PENETRACIÓN CAUSA REMEDIO

17 DEFECTOS DE SOLDEO FALTA DE FUSIÓN O DE PENETRACIÓN CAUSA REMEDIO

18 DEFECTOS DE SOLDEO FALTA DE FUSIÓN O DE PENETRACIÓN CAUSA REMEDIO

19 DEFECTOS DE SOLDEO FALTA DE FUSIÓN O DE PENETRACIÓN CAUSA REMEDIO

20 DEFECTOS DE SOLDEO FALTA DE FUSIÓN O DE PENETRACIÓN CAUSA REMEDIO

21 DEFECTOS DE SOLDEO FALTA DE FUSIÓN O DE PENETRACIÓN CAUSA REMEDIO

22 DEFECTOS DE SOLDEO FALTA DE FUSIÓN O DE PENETRACIÓN CAUSA REMEDIO

23 DEFECTOS DE SOLDEO GRIETAS CAUSA REMEDIO

24 DEFECTOS DE SOLDEO MORDEDURAS CAUSA REMEDIO
